Слайд 1

Описание слайда:

Проективные преобразования в компьютерной графике

Слайд 2

Описание слайда:

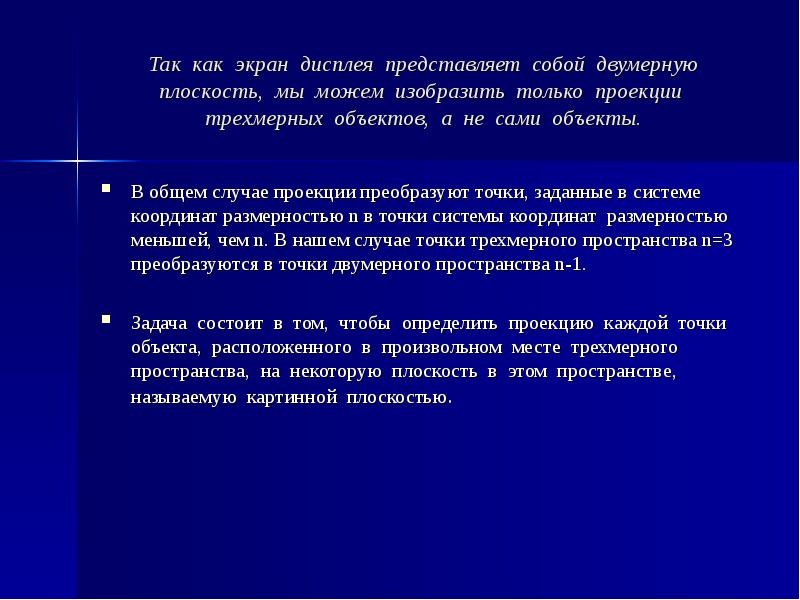

Так как экран дисплея представляет собой двумерную плоскость, мы можем изобразить только проекции трехмерных объектов, а не сами объекты. В общем случае проекции преобразуют точки, заданные в системе координат размерностью n в точки системы координат размерностью меньшей, чем n. В нашем случае точки трехмерного пространства n=3 преобразуются в точки двумерного пространства n-1. Задача состоит в том, чтобы определить проекцию каждой точки объекта, расположенного в произвольном месте трехмерного пространства, на некоторую плоскость в этом пространстве, называемую картинной плоскостью.

Слайд 3

Описание слайда:

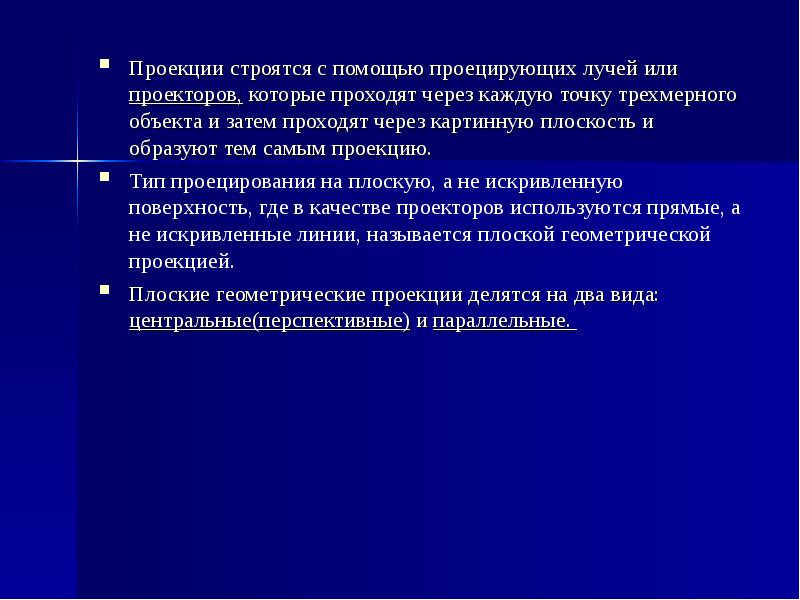

Проекции строятся с помощью проецирующих лучей или проекторов, которые проходят через каждую точку трехмерного объекта и затем проходят через картинную плоскость и образуют тем самым проекцию. Проекции строятся с помощью проецирующих лучей или проекторов, которые проходят через каждую точку трехмерного объекта и затем проходят через картинную плоскость и образуют тем самым проекцию. Тип проецирования на плоскую, а не искривленную поверхность, где в качестве проекторов используются прямые, а не искривленные линии, называется плоской геометрической проекцией. Плоские геометрические проекции делятся на два вида: центральные(перспективные) и параллельные.

Слайд 4

Описание слайда:

Центральная проекция - центр проекции находится на конечном расстоянии от картинной плоскости.

Слайд 5

Описание слайда:

Параллельная проекция - центр пучка проецирующих прямых считается лежащим в бесконечности, т.е. проецирующие лучи параллельны друг другу

Слайд 6

Описание слайда:

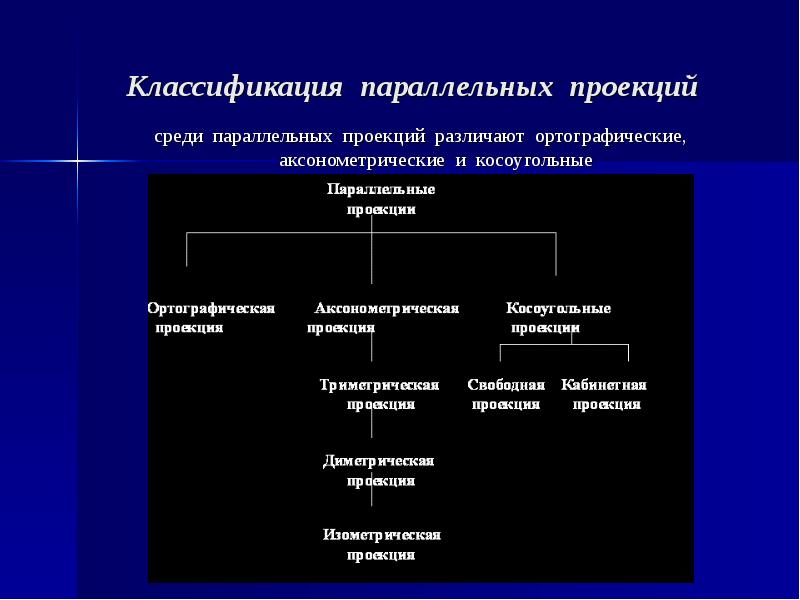

Классификация параллельных проекций среди параллельных проекций различают ортографические, аксонометрические и косоугольные

Слайд 7

Описание слайда:

Ортографическая проекция - картинная плоскость совпадает с одной из координатных плоскостей или параллельна ей. Проецирующие прямые перпендикулярны картинной плоскости.

Слайд 8

Описание слайда:

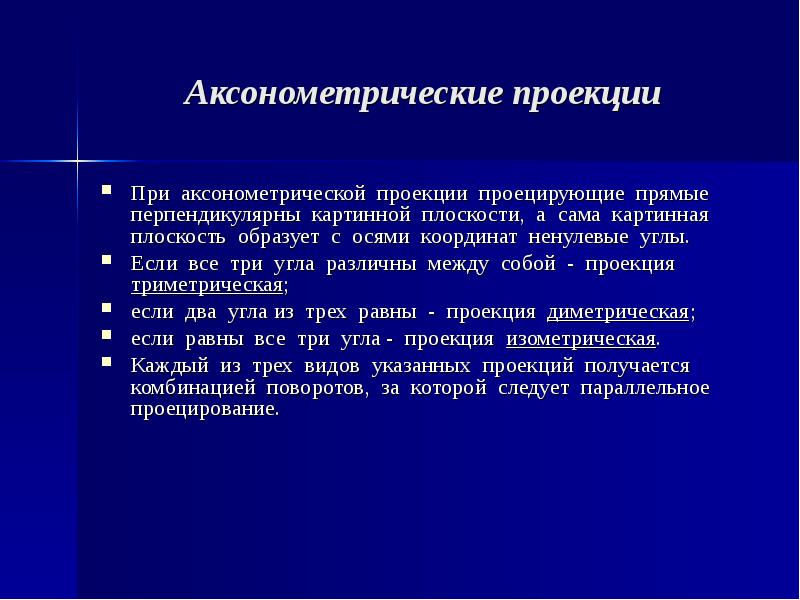

Аксонометрические проекции При аксонометрической проекции проецирующие прямые перпендикулярны картинной плоскости, а сама картинная плоскость образует с осями координат ненулевые углы. Если все три угла различны между собой - проекция триметрическая; если два угла из трех равны - проекция диметрическая; если равны все три угла - проекция изометрическая. Каждый из трех видов указанных проекций получается комбинацией поворотов, за которой следует параллельное проецирование.

Слайд 9

Описание слайда:

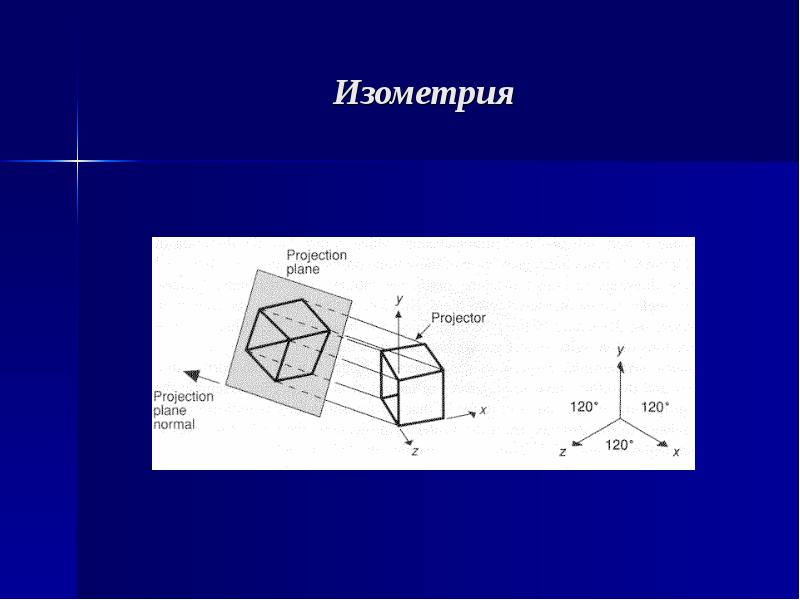

Изометрия

Слайд 10

Описание слайда:

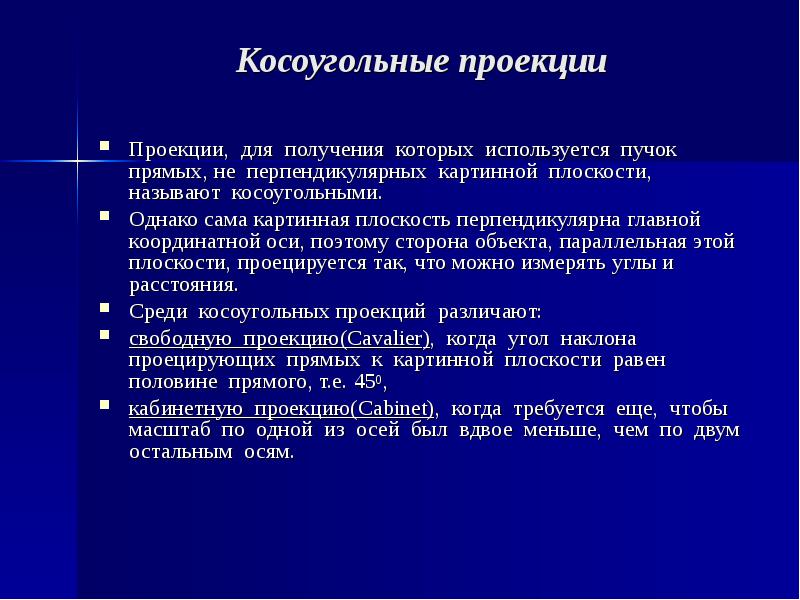

Косоугольные проекции Проекции, для получения которых используется пучок прямых, не перпендикулярных картинной плоскости, называют косоугольными. Однако сама картинная плоскость перпендикулярна главной координатной оси, поэтому сторона объекта, параллельная этой плоскости, проецируется так, что можно измерять углы и расстояния. Среди косоугольных проекций различают: свободную проекцию(Cavalier), когда угол наклона проецирующих прямых к картинной плоскости равен половине прямого, т.е. 450, кабинетную проекцию(Cabinet), когда требуется еще, чтобы масштаб по одной из осей был вдвое меньше, чем по двум остальным осям.

Слайд 11

Описание слайда:

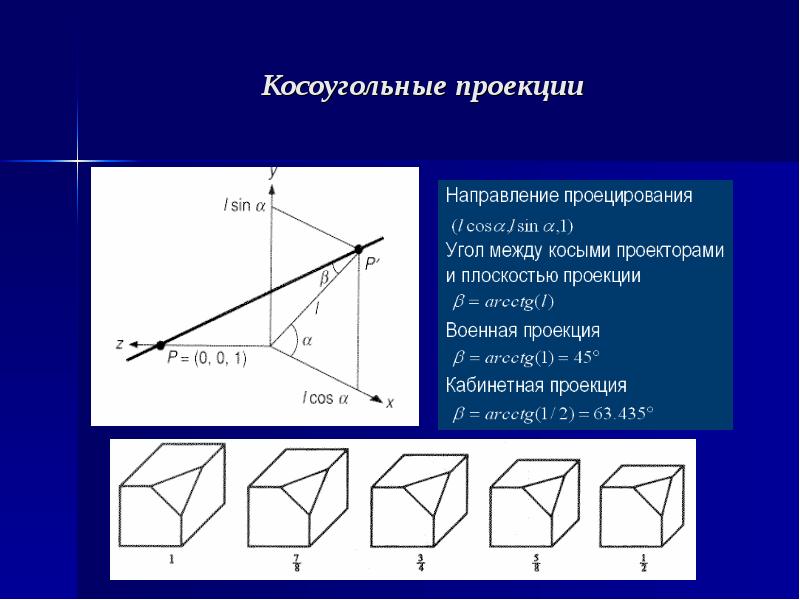

Косоугольные проекции

Слайд 12

Описание слайда:

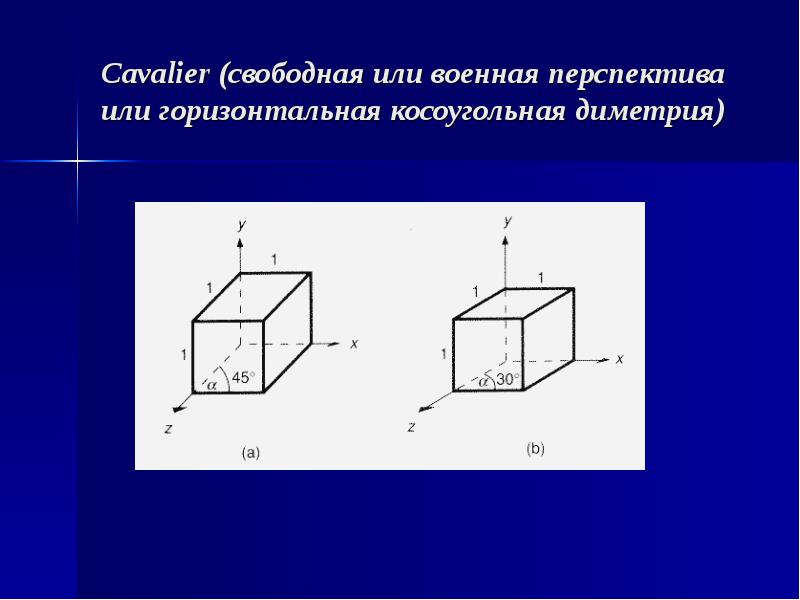

Cavalier (свободная или военная перспектива или горизонтальная косоугольная диметрия)

Слайд 13

Описание слайда:

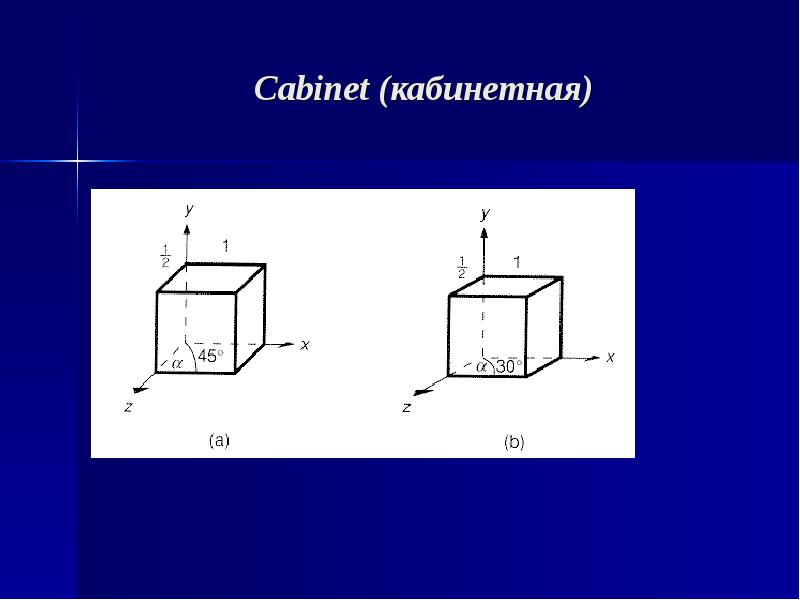

Cabinet (кабинетная)

Слайд 14

Описание слайда:

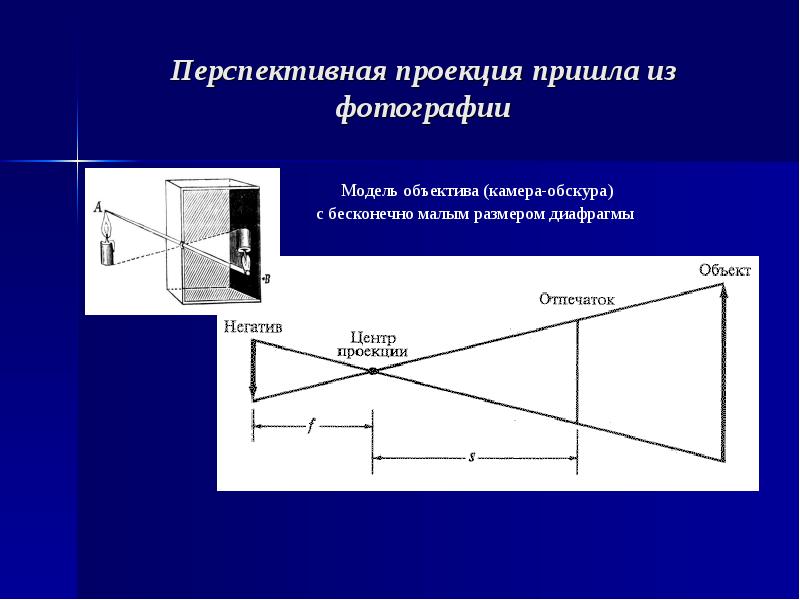

Перспективная проекция пришла из фотографии

Слайд 15

Описание слайда:

Перспективная(Центральная) проекция

Слайд 16

Описание слайда:

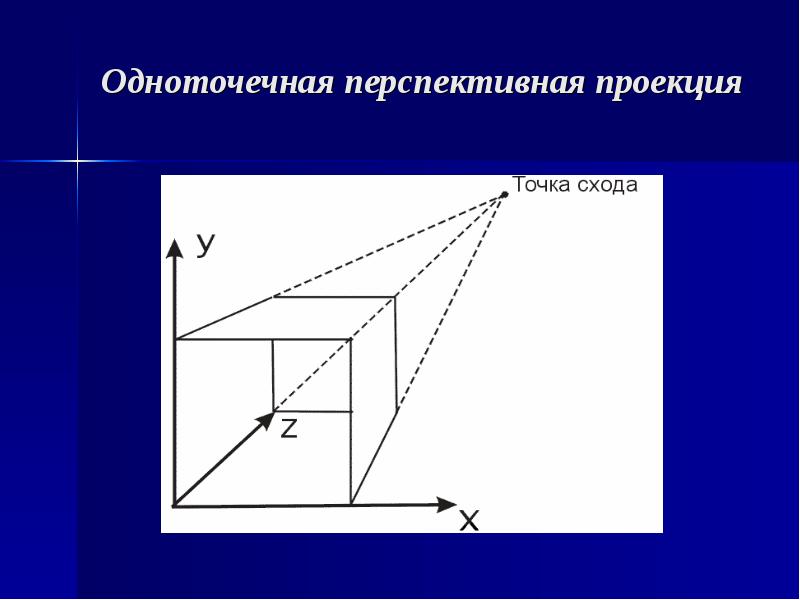

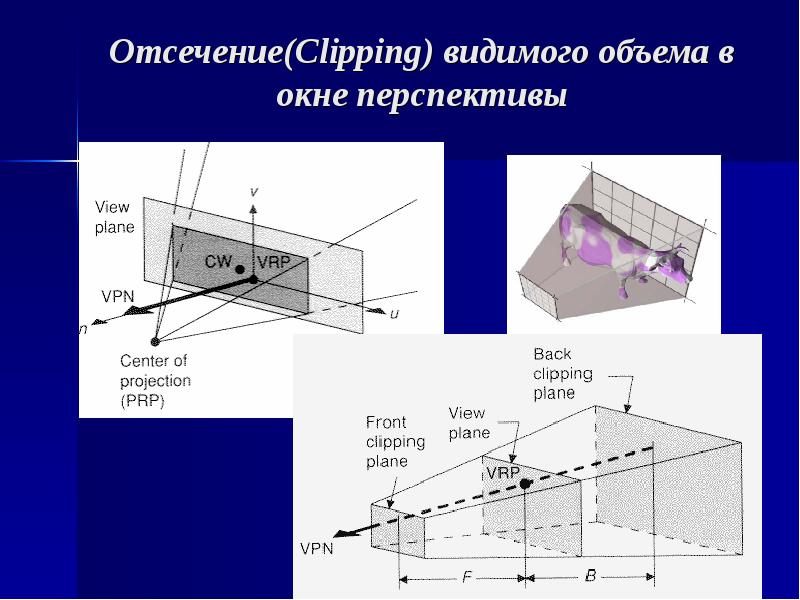

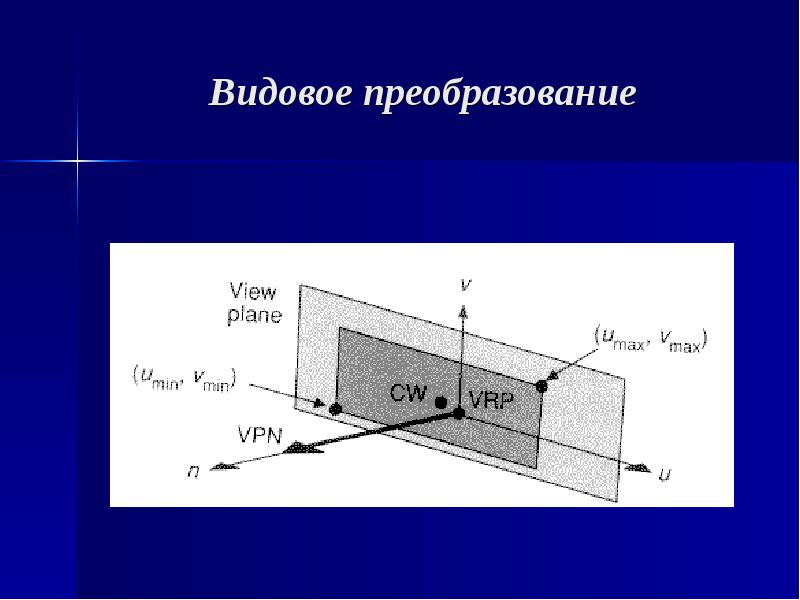

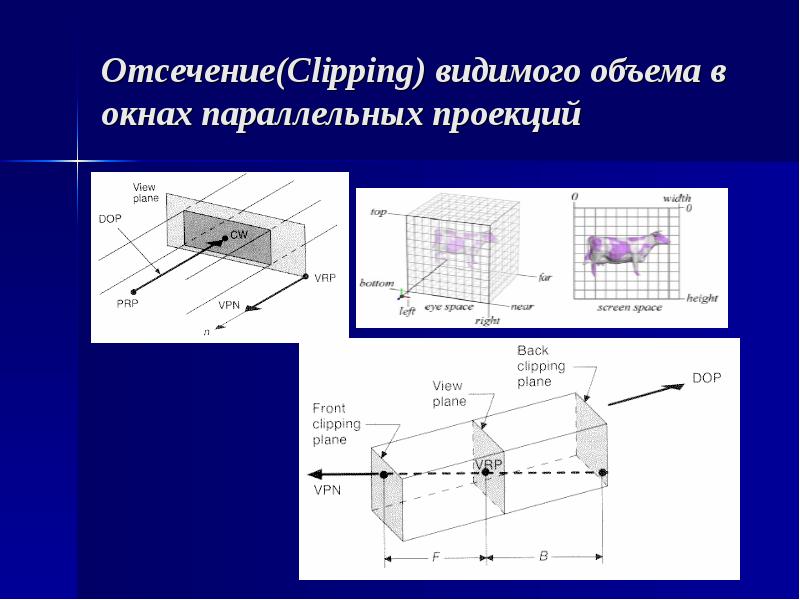

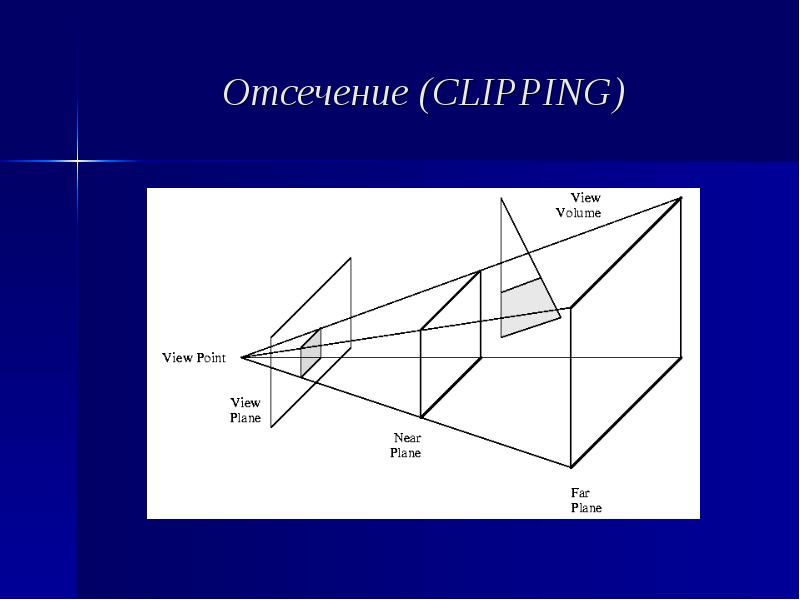

Точка схода Перспективные(центральные) проекции любой совокупности прямых, которые не параллельны картинной плоскости будут сходиться в точке схода. Точка схода называется главной если совокупность прямых параллельна одной из координатных осей. Имеется только 3 главные точки схода, соответствующие пересечениям главных координатных осей с картинной плоскостью. Т.о. перспективные проекции классифицируются в зависимости от числа главных точек схода и разделяются на одно-, двух- и трехточечные проекции.
