🗊Презентация Производство полимеров

Категория: Химия
Нажмите для полного просмотра!
Производство полимеров, слайд №1Производство полимеров, слайд №2Производство полимеров, слайд №3Производство полимеров, слайд №4Производство полимеров, слайд №5Производство полимеров, слайд №6Производство полимеров, слайд №7Производство полимеров, слайд №8Производство полимеров, слайд №9Производство полимеров, слайд №10Производство полимеров, слайд №11Производство полимеров, слайд №12Производство полимеров, слайд №13Производство полимеров, слайд №14Производство полимеров, слайд №15Производство полимеров, слайд №16Производство полимеров, слайд №17Производство полимеров, слайд №18Производство полимеров, слайд №19Производство полимеров, слайд №20Производство полимеров, слайд №21Производство полимеров, слайд №22Производство полимеров, слайд №23Производство полимеров, слайд №24Производство полимеров, слайд №25Производство полимеров, слайд №26Производство полимеров, слайд №27Производство полимеров, слайд №28Производство полимеров, слайд №29Производство полимеров, слайд №30Производство полимеров, слайд №31Производство полимеров, слайд №32Производство полимеров, слайд №33Производство полимеров, слайд №34Производство полимеров, слайд №35Производство полимеров, слайд №36Производство полимеров, слайд №37Производство полимеров, слайд №38Производство полимеров, слайд №39Производство полимеров, слайд №40Производство полимеров, слайд №41Производство полимеров, слайд №42Производство полимеров, слайд №43Производство полимеров, слайд №44Производство полимеров, слайд №45Производство полимеров, слайд №46Производство полимеров, слайд №47Производство полимеров, слайд №48Производство полимеров, слайд №49Производство полимеров, слайд №50Производство полимеров, слайд №51Производство полимеров, слайд №52Производство полимеров, слайд №53Производство полимеров, слайд №54Производство полимеров, слайд №55Производство полимеров, слайд №56Производство полимеров, слайд №57Производство полимеров, слайд №58Производство полимеров, слайд №59Производство полимеров, слайд №60Производство полимеров, слайд №61Производство полимеров, слайд №62Производство полимеров, слайд №63Производство полимеров, слайд №64Производство полимеров, слайд №65Производство полимеров, слайд №66Производство полимеров, слайд №67Производство полимеров, слайд №68Производство полимеров, слайд №69Производство полимеров, слайд №70Производство полимеров, слайд №71Производство полимеров, слайд №72Производство полимеров, слайд №73Производство полимеров, слайд №74Производство полимеров, слайд №75

Содержание

Вы можете ознакомиться и скачать презентацию на тему Производство полимеров. Доклад-сообщение содержит 75 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации


Слайд 1





Производство полимеров
Для производства полимеров основным сырьем служат мономеры, т.е. вещества, способные соединяться друг с другом, образуя полимеры.
Мономеры получают путем переработки природных и нефтяных газов, каменного угля, аммиака, углекислоты и других подобных веществ.
В зависимости от метода получения полимеры подразделяются на полимеризационные, поликонденсационные и модифицированные природные.
Описание слайда:
Производство полимеров Для производства полимеров основным сырьем служат мономеры, т.е. вещества, способные соединяться друг с другом, образуя полимеры. Мономеры получают путем переработки природных и нефтяных газов, каменного угля, аммиака, углекислоты и других подобных веществ. В зависимости от метода получения полимеры подразделяются на полимеризационные, поликонденсационные и модифицированные природные.

Слайд 2





Полимеризационные полимеры
  Получают в процессе полимеризации мономеров вследствие раскрытия кратных связей (или раскрытия цикла) и соединения элементарных звеньев мономера в длинные цепи.
   Поскольку при реакции полимеризации атомы и их группировки не отщепляются, побочные продукты не образуются, химический состав мономера и полимера одинаков.
Описание слайда:
Полимеризационные полимеры Получают в процессе полимеризации мономеров вследствие раскрытия кратных связей (или раскрытия цикла) и соединения элементарных звеньев мономера в длинные цепи. Поскольку при реакции полимеризации атомы и их группировки не отщепляются, побочные продукты не образуются, химический состав мономера и полимера одинаков.

Слайд 3





Виды полимеризации
По числу участвующих в полимеризации мономеров различают гомополимеризацию (один мономер) и сополимеризацию (два и более).
В зависимости от природы активного центра, различают:
радикальную полимеризацию, в которой активным центром является свободный радикал;
ионную полимеризацию, при которой активные центры являются ионами или поляризованными молекулами.
Ионная полимеризация подразделяется на анионную, если концевой атом растущей цепи несёт полный или частичный отрицательный заряд, и катионную, если этот атом заряжен положительно.
Обычно мономерами являются соединения, содержащие кратные связи или циклы, которые способны, раскрываясь, образовывать новые связи с другими молекулами, обеспечивая рост цепей.
Инициированные ими реакции - экзотермические (идущие с выделением тепла).
Промышленные полимеризационные процессы, проводимые в интервале температур от -80° до 120° С, дают большие выходы полимеров за короткое время.
Описание слайда:
Виды полимеризации По числу участвующих в полимеризации мономеров различают гомополимеризацию (один мономер) и сополимеризацию (два и более). В зависимости от природы активного центра, различают: радикальную полимеризацию, в которой активным центром является свободный радикал; ионную полимеризацию, при которой активные центры являются ионами или поляризованными молекулами. Ионная полимеризация подразделяется на анионную, если концевой атом растущей цепи несёт полный или частичный отрицательный заряд, и катионную, если этот атом заряжен положительно. Обычно мономерами являются соединения, содержащие кратные связи или циклы, которые способны, раскрываясь, образовывать новые связи с другими молекулами, обеспечивая рост цепей. Инициированные ими реакции - экзотермические (идущие с выделением тепла). Промышленные полимеризационные процессы, проводимые в интервале температур от -80° до 120° С, дают большие выходы полимеров за короткое время.

Слайд 4





Радикальная полимеризация этилена
Описание слайда:
Радикальная полимеризация этилена

Слайд 5





Пластмассы на основе полимеризационных смол
Описание слайда:
Пластмассы на основе полимеризационных смол

Слайд 6





Общие свойства пластмасс на основе полимеризационных смол
Полимеризационные смолы для получения пластмасс используют без наполнителей.
Они термопластичны,
обладают хорошими диэлектрическими свойствами,
высокой ударной прочностью (кроме полистирола),
химически стойки,
 большинство из них имеет низкую теплостойкость.
Описание слайда:
Общие свойства пластмасс на основе полимеризационных смол Полимеризационные смолы для получения пластмасс используют без наполнителей. Они термопластичны, обладают хорошими диэлектрическими свойствами, высокой ударной прочностью (кроме полистирола), химически стойки, большинство из них имеет низкую теплостойкость.

Слайд 7





Общие свойства пластмасс на основе полимеризационных смол
Описание слайда:
Общие свойства пластмасс на основе полимеризационных смол

Слайд 8





Трубы из полиэтилена
Свойства полиэтилена делают его очень удобным материалом для изготовления труб самого разного назначения, от водопровода и канализации до газоснабжения, в том числе магистрального.
Полиэтиленовые трубы отличаются дешевизной, легкостью, удобством хранения и транспортировки (трубы малого диаметра изготавливаются в бухтах), обладают повышенной стойкостью к агрессивным химическим средам и коррозионной стойкостью.

Трубы ПЭНД долговечны, срок их службы может достигать нескольких десятков лет, при этом они не требуют дополнительного обслуживания при эксплуатации. Трубопровод, основанный на ПЭНД трубах, отличается низкой аварийностью, может эксплуатироваться в самых разных погодных условиях, устойчив к замерзанию жидкости внутри труб.
Описание слайда:
Трубы из полиэтилена Свойства полиэтилена делают его очень удобным материалом для изготовления труб самого разного назначения, от водопровода и канализации до газоснабжения, в том числе магистрального. Полиэтиленовые трубы отличаются дешевизной, легкостью, удобством хранения и транспортировки (трубы малого диаметра изготавливаются в бухтах), обладают повышенной стойкостью к агрессивным химическим средам и коррозионной стойкостью. Трубы ПЭНД долговечны, срок их службы может достигать нескольких десятков лет, при этом они не требуют дополнительного обслуживания при эксплуатации. Трубопровод, основанный на ПЭНД трубах, отличается низкой аварийностью, может эксплуатироваться в самых разных погодных условиях, устойчив к замерзанию жидкости внутри труб.

Слайд 9


Производство полимеров, слайд №9
Описание слайда:

Слайд 10





На основе поливинилхлорида получают
На основе поливинилхлорида получают
жесткие пластмассы (винипласт)
 мягкие пластмассы (пластикат),
пластизоли (пасты),
поливинилхлоридное волокно.
Винипласт используется как жесткий конструкционный материал, применяемый в строительстве в виде погонажа, профилей, труб.
 Пластикат применяется для изготовления пленок, шлангов, клеенки, линолеума.
Описание слайда:
На основе поливинилхлорида получают На основе поливинилхлорида получают жесткие пластмассы (винипласт) мягкие пластмассы (пластикат), пластизоли (пасты), поливинилхлоридное волокно. Винипласт используется как жесткий конструкционный материал, применяемый в строительстве в виде погонажа, профилей, труб. Пластикат применяется для изготовления пленок, шлангов, клеенки, линолеума.

Слайд 11

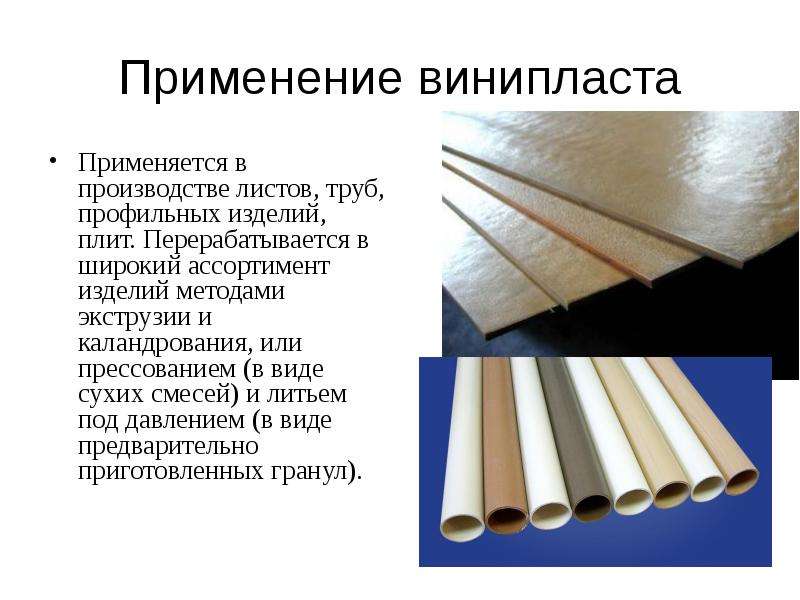

Применение винипласта
Применяется в производстве листов, труб, профильных изделий, плит. Перерабатывается в широкий ассортимент изделий методами экструзии и каландрования, или прессованием (в виде сухих смесей) и литьем под давлением (в виде предварительно приготовленных гранул).
Описание слайда:
Применение винипласта Применяется в производстве листов, труб, профильных изделий, плит. Перерабатывается в широкий ассортимент изделий методами экструзии и каландрования, или прессованием (в виде сухих смесей) и литьем под давлением (в виде предварительно приготовленных гранул).

Слайд 12





Ассортимент материалов на основе пластикатов чрезвычайно широк — выпускаются материалы для кабелей, шлангов, изоляции, прокладок, обуви, для литьевых изделий, изделий медицинского назначения.

Ассортимент материалов на основе пластикатов чрезвычайно широк — выпускаются материалы для кабелей, шлангов, изоляции, прокладок, обуви, для литьевых изделий, изделий медицинского назначения.
Описание слайда:
Ассортимент материалов на основе пластикатов чрезвычайно широк — выпускаются материалы для кабелей, шлангов, изоляции, прокладок, обуви, для литьевых изделий, изделий медицинского назначения. Ассортимент материалов на основе пластикатов чрезвычайно широк — выпускаются материалы для кабелей, шлангов, изоляции, прокладок, обуви, для литьевых изделий, изделий медицинского назначения.

Слайд 13





Прозрачный ПВХ: наилучшие свойства ПВХ компаунда достигаются при определенной фазовой морфологии смеси (степени агрегирования его частиц, оптимальной дисперсности добавок и т. п.) и оптимальной прочности связи между частицами ПВХ и модификатора.
Прозрачный ПВХ: наилучшие свойства ПВХ компаунда достигаются при определенной фазовой морфологии смеси (степени агрегирования его частиц, оптимальной дисперсности добавок и т. п.) и оптимальной прочности связи между частицами ПВХ и модификатора.
Если показатель преломления модификатора и ПВХ одинаков, получают прозрачный материал с высокой ударной вязкостью.
Описание слайда:
Прозрачный ПВХ: наилучшие свойства ПВХ компаунда достигаются при определенной фазовой морфологии смеси (степени агрегирования его частиц, оптимальной дисперсности добавок и т. п.) и оптимальной прочности связи между частицами ПВХ и модификатора. Прозрачный ПВХ: наилучшие свойства ПВХ компаунда достигаются при определенной фазовой морфологии смеси (степени агрегирования его частиц, оптимальной дисперсности добавок и т. п.) и оптимальной прочности связи между частицами ПВХ и модификатора. Если показатель преломления модификатора и ПВХ одинаков, получают прозрачный материал с высокой ударной вязкостью.

Слайд 14









   ПВХ-линолеум производят  из синтетического полимера поливинилхлорида с добавками пластификаторов, пигментов,  наполнителей (известковая мука и пр.).
 В настоящее время свыше 80% всего выпускаемого в мире линолеума приходится именно на долю ПВХ-покрытий.
Описание слайда:
ПВХ-линолеум производят из синтетического полимера поливинилхлорида с добавками пластификаторов, пигментов, наполнителей (известковая мука и пр.). В настоящее время свыше 80% всего выпускаемого в мире линолеума приходится именно на долю ПВХ-покрытий.

Слайд 15





Пенополистиролбетон
Пенополистирол, как ингредиент, применяется при производстве пенополистиролбетона. Этот композитный материал состоит из гранул пенополистирола и портландцемента, и относится к виду легких бетонов. На сегодняшний день применение пенополистиролбетона становится очень частым при проведении строительных работ.
Описание слайда:
Пенополистиролбетон Пенополистирол, как ингредиент, применяется при производстве пенополистиролбетона. Этот композитный материал состоит из гранул пенополистирола и портландцемента, и относится к виду легких бетонов. На сегодняшний день применение пенополистиролбетона становится очень частым при проведении строительных работ.

Слайд 16





Поликонденсационные полимеры
Получают в процессе реакции взаимодействия двух или нескольких низкомолекулярных веществ.
При этой реакции наряду с основным продуктом поликонденсации образуются побочные соединения (вода, спирты и другие), а химический состав полимера отличается от химического состава исходных продуктов поликонденсации.
Описание слайда:
Поликонденсационные полимеры Получают в процессе реакции взаимодействия двух или нескольких низкомолекулярных веществ. При этой реакции наряду с основным продуктом поликонденсации образуются побочные соединения (вода, спирты и другие), а химический состав полимера отличается от химического состава исходных продуктов поликонденсации.

Слайд 17





 Из поликонденсационных полимеров наиболее значимыми являются
 Из поликонденсационных полимеров наиболее значимыми являются
фенолформальдегидные,
карбамидные (мочевиноформальдегидные),
эпоксидные,
кремнийорганические полимеры,
Полиуретаны
Полиамиды
Описание слайда:
Из поликонденсационных полимеров наиболее значимыми являются Из поликонденсационных полимеров наиболее значимыми являются фенолформальдегидные, карбамидные (мочевиноформальдегидные), эпоксидные, кремнийорганические полимеры, Полиуретаны Полиамиды

Слайд 18





Фенолформальдегидные полимеры
Фенолформальдегидные полимеры получают путем поликонденсации фенола с формальдегидом.
Эти полимеры хорошо совмещаются с наполнителями - древесной стружкой, бумагой, тканью, стеклянным волокном, при этом получаются пластики более прочные и менее хрупкие, чем сами полимеры.
Поэтому фенолформальдегидные полимеры широко применяют в качестве связующего при изготовлении древесностружечных плит, бумажнослоистых пластиков, стеклопластиков и разнообразных изделий из минеральной ваты.
Кроме того, они используются для производства клеев, водостойкой фанеры, спиртовых лаков.
Описание слайда:
Фенолформальдегидные полимеры Фенолформальдегидные полимеры получают путем поликонденсации фенола с формальдегидом. Эти полимеры хорошо совмещаются с наполнителями - древесной стружкой, бумагой, тканью, стеклянным волокном, при этом получаются пластики более прочные и менее хрупкие, чем сами полимеры. Поэтому фенолформальдегидные полимеры широко применяют в качестве связующего при изготовлении древесностружечных плит, бумажнослоистых пластиков, стеклопластиков и разнообразных изделий из минеральной ваты. Кроме того, они используются для производства клеев, водостойкой фанеры, спиртовых лаков.

Слайд 19





Свойства фенопластов
Описание слайда:
Свойства фенопластов

Слайд 20





Применение карбамидных смол
    Карбамидные смолы применяют для склеивания древесины, для изготовления клеевых пленок, а также твердых и сверхтвердых древесно-волокнистых, древесно-стружечных плит, пластиков, пенопластов и других материалов. Карбамидные смолы часто называют аминосмолами, а пластические материалы на их основе — аминопластами.
Описание слайда:
Применение карбамидных смол Карбамидные смолы применяют для склеивания древесины, для изготовления клеевых пленок, а также твердых и сверхтвердых древесно-волокнистых, древесно-стружечных плит, пластиков, пенопластов и других материалов. Карбамидные смолы часто называют аминосмолами, а пластические материалы на их основе — аминопластами.

Слайд 21





Мипора
жёсткий пенопласт, получаемый на основе мочевиноформальдегидной смолы.
Изготовляют механическим взбиванием в аппарате с многолопастной мешалкой водной эмульсии смолы, модифицированной глицерином для снижения хрупкости.
В качестве пенообразователя применяют нефтяные сульфокислоты, катализатором отверждения служат органические кислоты.
Полученную пену разливают в металлические формы, где отверждают первоначально при комнатной температуре, а затем в сушильных камерах при 30—50 °С. По другой технологии пену заливают непосредственно в заполняемый объём, где и отверждают при комнатной температуре.
Готовая продукция — блоки, плиты, крошка.
Описание слайда:
Мипора жёсткий пенопласт, получаемый на основе мочевиноформальдегидной смолы. Изготовляют механическим взбиванием в аппарате с многолопастной мешалкой водной эмульсии смолы, модифицированной глицерином для снижения хрупкости. В качестве пенообразователя применяют нефтяные сульфокислоты, катализатором отверждения служат органические кислоты. Полученную пену разливают в металлические формы, где отверждают первоначально при комнатной температуре, а затем в сушильных камерах при 30—50 °С. По другой технологии пену заливают непосредственно в заполняемый объём, где и отверждают при комнатной температуре. Готовая продукция — блоки, плиты, крошка.

Слайд 22





Свойства мипоры
Почти в 10 раз легче пробки (средняя плотность не более 20 кг/м3);
Коэффициент теплопроводности 0,03 вт/(м× К).
Обугливается, но не горит в открытом пламени при 500 °С, а при введении в композицию антипиренов не воспламеняется в среде кислорода.
Обладает значительным водопоглощением и чувствительностью к воздействию агрессивных химических реагентов. При хранении и эксплуатации её защищают целлофаном или полиэтиленовой плёнкой.
Применяют в качестве тепло- и звукоизоляционного материала в строительстве, при изготовлении холодильных установок, хранилищ и сосудов для перевозки жидкого кислорода, как заполнитель пустотелых конструкций в транспортном машиностроении.
Описание слайда:
Свойства мипоры Почти в 10 раз легче пробки (средняя плотность не более 20 кг/м3); Коэффициент теплопроводности 0,03 вт/(м× К). Обугливается, но не горит в открытом пламени при 500 °С, а при введении в композицию антипиренов не воспламеняется в среде кислорода. Обладает значительным водопоглощением и чувствительностью к воздействию агрессивных химических реагентов. При хранении и эксплуатации её защищают целлофаном или полиэтиленовой плёнкой. Применяют в качестве тепло- и звукоизоляционного материала в строительстве, при изготовлении холодильных установок, хранилищ и сосудов для перевозки жидкого кислорода, как заполнитель пустотелых конструкций в транспортном машиностроении.

Слайд 23





Карбамидный клей
клей на основе мочевиноформальдегидных смол и меламиноформальдегидных смол (так называемых карбамидных смол), а также их смесей.
в больших количествах применяют в деревообрабатывающей промышленности при изготовлении фанеры, мебели и др.; используют для склеивания фосфора и металла.
представляет собой водный раствор карбамидной смолы. Часто в состав клея входит отвердитель (щавелевая, фталевая, соляная кислоты или некоторые соли) и наполнитель (мука бобовых или злаков, крахмал, древесная мука, гипс и т.п.).
Например, клей К-17 состоит
    из 100 частей (по массе) смолы МФ-17,
    7 — 22 частей 10%-ного водного раствора щавелевой кислоты,
    6—8 частей древесной муки.
  может отверждаться как при нагревании, так и при нормальной температуре (только в присутствии отвердителя).
Описание слайда:
Карбамидный клей клей на основе мочевиноформальдегидных смол и меламиноформальдегидных смол (так называемых карбамидных смол), а также их смесей. в больших количествах применяют в деревообрабатывающей промышленности при изготовлении фанеры, мебели и др.; используют для склеивания фосфора и металла. представляет собой водный раствор карбамидной смолы. Часто в состав клея входит отвердитель (щавелевая, фталевая, соляная кислоты или некоторые соли) и наполнитель (мука бобовых или злаков, крахмал, древесная мука, гипс и т.п.). Например, клей К-17 состоит из 100 частей (по массе) смолы МФ-17, 7 — 22 частей 10%-ного водного раствора щавелевой кислоты, 6—8 частей древесной муки. может отверждаться как при нагревании, так и при нормальной температуре (только в присутствии отвердителя).

Слайд 24





Применение кевлара
Изначально материал разрабатывался для армирования автомобильных шин.
Кевлар используют как армирующее волокно в композитных материалах, которые получаются прочными и лёгкими.
Кевлар используется для армирования медных и волоконно-оптических кабелей (нитка по всей длине кабеля, предотвращающая растяжение и разрыв кабеля).
Кевларовое волокно также используется в качестве армирующего компонента в смешанных тканях, придающего изделиям из них стойкость по отношению к абразивным и режущим воздействиям, из таких тканей изготовляются, в частности, защитные перчатки и защитные вставки в спортивную одежду (для мотоспорта, сноубординга и т. п.).
Механические свойства материала делают его пригодным для изготовления средств индивидуальной бронезащиты (СИБ) — бронежилетов и бронешлемов, одежды для пожарных.
Описание слайда:
Применение кевлара Изначально материал разрабатывался для армирования автомобильных шин. Кевлар используют как армирующее волокно в композитных материалах, которые получаются прочными и лёгкими. Кевлар используется для армирования медных и волоконно-оптических кабелей (нитка по всей длине кабеля, предотвращающая растяжение и разрыв кабеля). Кевларовое волокно также используется в качестве армирующего компонента в смешанных тканях, придающего изделиям из них стойкость по отношению к абразивным и режущим воздействиям, из таких тканей изготовляются, в частности, защитные перчатки и защитные вставки в спортивную одежду (для мотоспорта, сноубординга и т. п.). Механические свойства материала делают его пригодным для изготовления средств индивидуальной бронезащиты (СИБ) — бронежилетов и бронешлемов, одежды для пожарных.

Слайд 25





Изделия из кевлара
Описание слайда:
Изделия из кевлара

Слайд 26





Капролон
- электроизоляционный, и конструкционный материал класса полиамидов, заменитель цветных металлов и их сплавов.
Хорошо обрабатывается фрезерованием, точением, сверлением и шлифованием.
Имеет низкий коэффициент трения, может работать без смазки в узлах трения, диэлектрик.
Из капролона после обработки с помощью станков изготавливают большой перечень деталей, как в новом оборудовании, так и при ремонте различных узлов и механизмов. Капролон отлично заменяет бронзу в узлах вращения подшипников скольжения, а также в других узлах с повышенным трением.
Из капролона производят: шкивы и втулки для грузоподъемных механизмов, колеса и ролики для гидравлических тележек, транспортеров, конвейерных линий.

Капролон обладает очень низким коэффициентом трения. А высокая устойчивость к износу, в том числе и при работе в среде, имеющей абразивные частицы, позволяет эффективно использовать его в агрессивных условиях.
Детали из капролона почти на порядок легче стальных и бронзовых изделий, вместо которых они устанавливается, это позволяет увеличить срок межремонтного пробега в 2 раза.
Капролон не коррозирует, его применение разрешено при производстве пищевых продуктов и при контакте с питьевой водой.
Описание слайда:
Капролон - электроизоляционный, и конструкционный материал класса полиамидов, заменитель цветных металлов и их сплавов. Хорошо обрабатывается фрезерованием, точением, сверлением и шлифованием. Имеет низкий коэффициент трения, может работать без смазки в узлах трения, диэлектрик. Из капролона после обработки с помощью станков изготавливают большой перечень деталей, как в новом оборудовании, так и при ремонте различных узлов и механизмов. Капролон отлично заменяет бронзу в узлах вращения подшипников скольжения, а также в других узлах с повышенным трением. Из капролона производят: шкивы и втулки для грузоподъемных механизмов, колеса и ролики для гидравлических тележек, транспортеров, конвейерных линий. Капролон обладает очень низким коэффициентом трения. А высокая устойчивость к износу, в том числе и при работе в среде, имеющей абразивные частицы, позволяет эффективно использовать его в агрессивных условиях. Детали из капролона почти на порядок легче стальных и бронзовых изделий, вместо которых они устанавливается, это позволяет увеличить срок межремонтного пробега в 2 раза. Капролон не коррозирует, его применение разрешено при производстве пищевых продуктов и при контакте с питьевой водой.

Слайд 27





Применение поликарбоната
конструкционный термопластичный полимерный материал  - заменитель цветных металлов, сплавов и силикатного стекла.
Поликарбонат перерабатывают всеми известными для термопластов способами, однако, главным образом – экструзией и литьем под давлением при 230-310 °C.
 Популярный строительный материал. Используется для создания арочных и купольных конструкций, офисных перегородок, остекления теплиц и т.п.
Описание слайда:
Применение поликарбоната конструкционный термопластичный полимерный материал - заменитель цветных металлов, сплавов и силикатного стекла. Поликарбонат перерабатывают всеми известными для термопластов способами, однако, главным образом – экструзией и литьем под давлением при 230-310 °C. Популярный строительный материал. Используется для создания арочных и купольных конструкций, офисных перегородок, остекления теплиц и т.п.

Слайд 28





Изделия из полиуретанов
Описание слайда:
Изделия из полиуретанов

Слайд 29





Пенополиуретан - ППУ
Пенополиуретан (ППУ). Теплоизоляция трубопроводов
- Плотность  - 60-80 кг/м3
- Водопоглощение не менее 1,3%
- Прочность на сжатие при 10% линейной деформации не менее 0,3 МПА
- Предел прочности при изгибе не менее 0,5 МПА
- Теплопроводность не более 0,030  Вт/м*К
Описание слайда:
Пенополиуретан - ППУ Пенополиуретан (ППУ). Теплоизоляция трубопроводов - Плотность  - 60-80 кг/м3 - Водопоглощение не менее 1,3% - Прочность на сжатие при 10% линейной деформации не менее 0,3 МПА - Предел прочности при изгибе не менее 0,5 МПА - Теплопроводность не более 0,030  Вт/м*К

Слайд 30





Применение силиконов
В промышленности находят применение различные кремнийорганические соединения, свойства которых сильно зависят от средней молекулярной массы и структуры макромолекул.
Силиконовые жидкости обладают большой сжимаемостью и поэтому широко используются в качестве амортизаторов, смазочных масел с низкой температурой замерзания, силиконовых диэлектрических и герметизирующих составов.
Силоксановые резины обладают комплексом уникальных свойств: повышенными термо-, морозо- и огнестойкостью, устойчивостью к облучению различными видами энергии, сопротивлением накоплению остаточной деформации сжатия и т. д. Они применяются в весьма важных областях техники, а относительно высокая их стоимость окупается более длительным сроком эксплуатации по сравнению с резинами на основе углеводородных каучуков.
Описание слайда:
Применение силиконов В промышленности находят применение различные кремнийорганические соединения, свойства которых сильно зависят от средней молекулярной массы и структуры макромолекул. Силиконовые жидкости обладают большой сжимаемостью и поэтому широко используются в качестве амортизаторов, смазочных масел с низкой температурой замерзания, силиконовых диэлектрических и герметизирующих составов. Силоксановые резины обладают комплексом уникальных свойств: повышенными термо-, морозо- и огнестойкостью, устойчивостью к облучению различными видами энергии, сопротивлением накоплению остаточной деформации сжатия и т. д. Они применяются в весьма важных областях техники, а относительно высокая их стоимость окупается более длительным сроком эксплуатации по сравнению с резинами на основе углеводородных каучуков.

Слайд 31





Модифицированные природные полимеры
Модифицированные полимеры получают из природных высокомолекулярных веществ (целлюлоза, казеин) путем их химической модификации для изменения их первоначальных свойств в заданном направлении.
Описание слайда:
Модифицированные природные полимеры Модифицированные полимеры получают из природных высокомолекулярных веществ (целлюлоза, казеин) путем их химической модификации для изменения их первоначальных свойств в заданном направлении.

Слайд 32


Производство полимеров, слайд №32
Описание слайда:

Слайд 33





Термомеханическая кривая аморфного полимера
Описание слайда:
Термомеханическая кривая аморфного полимера

Слайд 34





Деформация полимеров состоит из трех частей:
Деформация полимеров состоит из трех частей:
εупр — упругая (обратимая) деформация, заключающаяся в изменении валентных углов и межатомных расстояний;
εвэ — высокоэластическая деформация (тоже обратимая), связанная с изменением формы макромолекул;
εпл — пластическая (необратимая) деформация, обусловленная беспрепятственным скольжением молекул относительно друг друга
Описание слайда:
Деформация полимеров состоит из трех частей: Деформация полимеров состоит из трех частей: εупр — упругая (обратимая) деформация, заключающаяся в изменении валентных углов и межатомных расстояний; εвэ — высокоэластическая деформация (тоже обратимая), связанная с изменением формы макромолекул; εпл — пластическая (необратимая) деформация, обусловленная беспрепятственным скольжением молекул относительно друг друга

Слайд 35





Температурный интервал высокоэластического состояния искусственных каучуков приходится на обычные температурные условия, а у пластомеров он находится выше 80.. . 140 °С.
Описание слайда:
Температурный интервал высокоэластического состояния искусственных каучуков приходится на обычные температурные условия, а у пластомеров он находится выше 80.. . 140 °С.

Слайд 36






Пластмассами (пластиками) называются материалы, получаемые на основе полимерных соединений и чаще всего формуемых в изделия методами, основанными на использовании их пластических деформаций.

Деформация - изменение взаимного положения частиц тела, связанное с их перемещением друг относительно друга.
Необратимые деформации, называемые также пластическими, сохраняются после снятия нагрузки.
Описание слайда:
Пластмассами (пластиками) называются материалы, получаемые на основе полимерных соединений и чаще всего формуемых в изделия методами, основанными на использовании их пластических деформаций. Деформация - изменение взаимного положения частиц тела, связанное с их перемещением друг относительно друга. Необратимые деформации, называемые также пластическими, сохраняются после снятия нагрузки.

Слайд 37





Основные компоненты пластмасс
Основным и обязательным компонентом пластмасс является полимер, но только лишь некоторые строительные пластмассы целиком состоят из полимера (например, органическое стекло, состоящее из полиметилметакрилата).
Полимер в пластмассах выполняет роль связующего. От вида полимера, его свойств и количества зависят важнейшие свойства этих многокомпонентных материалов.
Описание слайда:
Основные компоненты пластмасс Основным и обязательным компонентом пластмасс является полимер, но только лишь некоторые строительные пластмассы целиком состоят из полимера (например, органическое стекло, состоящее из полиметилметакрилата). Полимер в пластмассах выполняет роль связующего. От вида полимера, его свойств и количества зависят важнейшие свойства этих многокомпонентных материалов.

Слайд 38





Наполнители
При изготовлении изделий из термореактивных пластмасс следует иметь в виду их большую усадку (10...18%). Для снижения усадки и для улучшения механических свойств в состав пластмасс вводят наполнители, которые могут быть:
1) порошковыми (древесная мука, асбестовая мука, кварцевая мука и т.д.);
2) волокнистыми (хлопковые очесы, асбестовое волокно, стекловолокно);
3) листовыми (бумага, х/б ткань, стеклоткань, асбестовая ткань, древесный шпон).
Частицы наполнителя смешиваются с остальными компонентами. Они пропитываются связующим и склеиваются в твердую и плотную массу.
Описание слайда:
Наполнители При изготовлении изделий из термореактивных пластмасс следует иметь в виду их большую усадку (10...18%). Для снижения усадки и для улучшения механических свойств в состав пластмасс вводят наполнители, которые могут быть: 1) порошковыми (древесная мука, асбестовая мука, кварцевая мука и т.д.); 2) волокнистыми (хлопковые очесы, асбестовое волокно, стекловолокно); 3) листовыми (бумага, х/б ткань, стеклоткань, асбестовая ткань, древесный шпон). Частицы наполнителя смешиваются с остальными компонентами. Они пропитываются связующим и склеиваются в твердую и плотную массу.

Слайд 39





Основные компоненты пластмасс
В некоторые термопластичные пластмассы вводится пластификатор, который, проникая внутрь полимера, вызывает его набухание.
При этом уменьшаются силы межмолекулярного сцепления и облегчается формуемость.
Особенно необходимо введение пластификатора, когда температура деструкции (разрушения) ниже температуры формования полимера.
Описание слайда:
Основные компоненты пластмасс В некоторые термопластичные пластмассы вводится пластификатор, который, проникая внутрь полимера, вызывает его набухание. При этом уменьшаются силы межмолекулярного сцепления и облегчается формуемость. Особенно необходимо введение пластификатора, когда температура деструкции (разрушения) ниже температуры формования полимера.

Слайд 40





Отвердители, инициаторы, газообразователи, красители
Отвердители — вещества, с помощью которых осуществляется сшивка линейных молекул олигомеров в сетчатые полимерные молекулы. Ими являются ди- и полифункциональные соединения (формальдегид, диамины, карбоновые кислоты).
Инициаторы ускоряют процессы отверждения.
Газообразователи вводят в состав газонаполненных пластмасс (поро- и пенопластов). При нагревании эти химические соединения разлагаются с выделением газообразных веществ, например, (NH3)2CO32NH3+CO2+H2O
Красители вводят в состав при необходимости окрашивания пластмассы.
Антипирены – снижают горючесть пластмасс.
Смазывающие вещества – снижают горючесть пластмасс и облегчают извлечение изделия из формы. Это вещества с низкой адгезией (стеараты кальция, магния, кремнеорганические соединения).
Стабилизаторы способствуют сохранению свойств пластмасс во времени, препятствуют необратимому изменению свойств под воздействием тепла, кислорода, света влаги, т. е. замедляют их старение.
Описание слайда:
Отвердители, инициаторы, газообразователи, красители Отвердители — вещества, с помощью которых осуществляется сшивка линейных молекул олигомеров в сетчатые полимерные молекулы. Ими являются ди- и полифункциональные соединения (формальдегид, диамины, карбоновые кислоты). Инициаторы ускоряют процессы отверждения. Газообразователи вводят в состав газонаполненных пластмасс (поро- и пенопластов). При нагревании эти химические соединения разлагаются с выделением газообразных веществ, например, (NH3)2CO32NH3+CO2+H2O Красители вводят в состав при необходимости окрашивания пластмассы. Антипирены – снижают горючесть пластмасс. Смазывающие вещества – снижают горючесть пластмасс и облегчают извлечение изделия из формы. Это вещества с низкой адгезией (стеараты кальция, магния, кремнеорганические соединения). Стабилизаторы способствуют сохранению свойств пластмасс во времени, препятствуют необратимому изменению свойств под воздействием тепла, кислорода, света влаги, т. е. замедляют их старение.

Слайд 41





В зависимости от входящих в состав компонентов все пластмассы можно разделить на следующие виды:
В зависимости от входящих в состав компонентов все пластмассы можно разделить на следующие виды:
пресспорошки —пластмассы с порошкообразными наполнителями;
волокниты — пластмассы с волокнистыми наполнителями (хлопчатобумажные волокна, стекловолокна, асбестовые волокна);
слоистые пластики —пластмассы с наполнителями в виде ткани или бумаги (текстолит, стеклотекстолит, гетинакс);
литьевые массы — пластики, обычно состоящие только из одного компонента — смолы; эти массы классифицируют по типу смолы;
листовые термопластмассы, состоящие из смолы и небольшого количества пластификатора и стабилизатора (органическое стекло, винипласт).
Описание слайда:
В зависимости от входящих в состав компонентов все пластмассы можно разделить на следующие виды: В зависимости от входящих в состав компонентов все пластмассы можно разделить на следующие виды: пресспорошки —пластмассы с порошкообразными наполнителями; волокниты — пластмассы с волокнистыми наполнителями (хлопчатобумажные волокна, стекловолокна, асбестовые волокна); слоистые пластики —пластмассы с наполнителями в виде ткани или бумаги (текстолит, стеклотекстолит, гетинакс); литьевые массы — пластики, обычно состоящие только из одного компонента — смолы; эти массы классифицируют по типу смолы; листовые термопластмассы, состоящие из смолы и небольшого количества пластификатора и стабилизатора (органическое стекло, винипласт).

Слайд 42





По термическим свойствам пластмассы подразделяются на:
По термическим свойствам пластмассы подразделяются на:
а) термопластичные;
б) термореактивные.

Термопластичные пластмассы при нагревании и под действием давления переходят в пластическое состояние, не претерпевая коренных химических изменений. Опресованное и затвердевшее изделие можно вновь размягчить и придать ему прежнюю форму. К этой группе относятся полиэтилен, полистирол, органическое стекло и др.
Термореактивные пластмассы под действием теплоты и давлений подвергаются необратимым изменениям. Изделия из них нельзя размягчить и переработать заново. К этой группе пластмасс относятся, текстолит, гетинакс, стеклопластики и другие материалы. В качестве наполнителя здесь применяются хлопчатобумажная ткань, бумага, асбестовая и стеклянная ткань, древесный шпон.
Описание слайда:
По термическим свойствам пластмассы подразделяются на: По термическим свойствам пластмассы подразделяются на: а) термопластичные; б) термореактивные. Термопластичные пластмассы при нагревании и под действием давления переходят в пластическое состояние, не претерпевая коренных химических изменений. Опресованное и затвердевшее изделие можно вновь размягчить и придать ему прежнюю форму. К этой группе относятся полиэтилен, полистирол, органическое стекло и др. Термореактивные пластмассы под действием теплоты и давлений подвергаются необратимым изменениям. Изделия из них нельзя размягчить и переработать заново. К этой группе пластмасс относятся, текстолит, гетинакс, стеклопластики и другие материалы. В качестве наполнителя здесь применяются хлопчатобумажная ткань, бумага, асбестовая и стеклянная ткань, древесный шпон.

Слайд 43


Производство полимеров, слайд №43
Описание слайда:

Слайд 44


Производство полимеров, слайд №44
Описание слайда:

Слайд 45





Свойства пластмасс
Средняя плотность пластмасс колеблется в широком диапазоне — от 15 до 2200 кг/м3. Наиболее низкую плотность имеют пористые пластмассы. Существенное влияние на плотность оказывают наполнители. В среднем пластмассы в 6 раз легче стали и в 2,5 раза легче алюминия.
 Пластмассы, как правило, имеют высокую прочность как при сжатии, так и при растяжении и изгибе. Предел прочности при сжатии и растяжении наиболее высокопрочных пластмасс (стеклопластиков, древеснослоистых пластиков и др.) достигает 300 МПа и более.
Описание слайда:
Свойства пластмасс Средняя плотность пластмасс колеблется в широком диапазоне — от 15 до 2200 кг/м3. Наиболее низкую плотность имеют пористые пластмассы. Существенное влияние на плотность оказывают наполнители. В среднем пластмассы в 6 раз легче стали и в 2,5 раза легче алюминия. Пластмассы, как правило, имеют высокую прочность как при сжатии, так и при растяжении и изгибе. Предел прочности при сжатии и растяжении наиболее высокопрочных пластмасс (стеклопластиков, древеснослоистых пластиков и др.) достигает 300 МПа и более.

Слайд 46





Свойства пластмасс
Твердость пластмасс  это их способность сопротивляться внедрению других тел. Ее оценивают, относя силу, под действием которой внедряется индентор, к размеру отпечатка, образовавшегося при внедрении.
Даже для таких наиболее твердых пластмасс, как текстолиты (наполнитель— хлопчатобумажная ткань), твердость примерно в 10 раз меньше, чем стали.
 Истираемость - свойство материала уменьшайся в объеме и массе вследствие разрушения поверхностного слоя под действием истирающих усилий. Количественно истираемость оценивается потерей массы образца, отнесенной к площади истирания в г/см2.
Пластмассы (особенно эластичные) обладают низкой истираемостью.
Истираемость, например, безосновного однослойного поливинилхлоридного линолеума 0,06 г/см2, т. е. примерно такая же, как истираемость гранита (0,025—0,13 г/см2 ).
Описание слайда:
Свойства пластмасс Твердость пластмасс это их способность сопротивляться внедрению других тел. Ее оценивают, относя силу, под действием которой внедряется индентор, к размеру отпечатка, образовавшегося при внедрении. Даже для таких наиболее твердых пластмасс, как текстолиты (наполнитель— хлопчатобумажная ткань), твердость примерно в 10 раз меньше, чем стали. Истираемость - свойство материала уменьшайся в объеме и массе вследствие разрушения поверхностного слоя под действием истирающих усилий. Количественно истираемость оценивается потерей массы образца, отнесенной к площади истирания в г/см2. Пластмассы (особенно эластичные) обладают низкой истираемостью. Истираемость, например, безосновного однослойного поливинилхлоридного линолеума 0,06 г/см2, т. е. примерно такая же, как истираемость гранита (0,025—0,13 г/см2 ).

Слайд 47





Свойства пластмасс
Сопротивление пластмасс ударным воздействиям, определяемое отношением ударной энергии на разрушение к площади поперечного сечения образца, достигает высоких значений для плотных пластмасс (50—150 кДж/м2) и может резко снижаться по мере увеличения их пористости.
Многие пластмассы, подвергаемые растяжению, характеризуются значительной деформативностью. Относительное удлинение, т. е. приращение длины материалов в момент разрыва к его первоначальной длине для пленок из  полиэтилена  - 300%,
                              поливинилхлорида — 150%,
Описание слайда:
Свойства пластмасс Сопротивление пластмасс ударным воздействиям, определяемое отношением ударной энергии на разрушение к площади поперечного сечения образца, достигает высоких значений для плотных пластмасс (50—150 кДж/м2) и может резко снижаться по мере увеличения их пористости. Многие пластмассы, подвергаемые растяжению, характеризуются значительной деформативностью. Относительное удлинение, т. е. приращение длины материалов в момент разрыва к его первоначальной длине для пленок из полиэтилена - 300%, поливинилхлорида — 150%,

Слайд 48





В зависимости от модуля упругости выделяют жесткие, полужесткие, мягкие и эластичные пластмассы.
В зависимости от модуля упругости выделяют жесткие, полужесткие, мягкие и эластичные пластмассы.
Жесткие пластмассы  разрушаются хрупко с незначительным удлинением при разрыве (фенолоформальдегидные и полиэфирные пластмассы имеют модуль упругости более 1000 МПа).
Мягкие пластмассы (полиэтилен и др.) имеют модуль упругости 20— 100 МПа, для них характерно высокое относительное удлинение при разрыве.
 Полужесткие пластмассы (полипропилен и др.) имеют промежуточные значения модуля упругости 400—1000 МПа.
Для эластичных пластмасс (резины и близких к ней материалов) модуль упругости не превышает 20 МПа, при нормальной температуре деформации их в основном обратимы.
Описание слайда:
В зависимости от модуля упругости выделяют жесткие, полужесткие, мягкие и эластичные пластмассы. В зависимости от модуля упругости выделяют жесткие, полужесткие, мягкие и эластичные пластмассы. Жесткие пластмассы разрушаются хрупко с незначительным удлинением при разрыве (фенолоформальдегидные и полиэфирные пластмассы имеют модуль упругости более 1000 МПа). Мягкие пластмассы (полиэтилен и др.) имеют модуль упругости 20— 100 МПа, для них характерно высокое относительное удлинение при разрыве. Полужесткие пластмассы (полипропилен и др.) имеют промежуточные значения модуля упругости 400—1000 МПа. Для эластичных пластмасс (резины и близких к ней материалов) модуль упругости не превышает 20 МПа, при нормальной температуре деформации их в основном обратимы.

Слайд 49





Теплостойкость пластмасс
Теплостойкость – способность материалов сохранять форму и размеры при нагревании под нагрузкой. Температура, при которой форма и размеры начинают меняться, характеризует верхний предел рабочей температуры.
Теплостойкость по Мартенсу представляет собой температуру, при которой в стандартном образце, подвергнутом действию регламентированной изгибающей нагрузки, возникают остаточные деформации. Таким образом, теплостойкость по Мартенсу характеризует стабильность формы при повышенных температурах под нагрузкой.
Теплостойкость пластмасс невелика. Для большинства пластмасс теплостойкость по Мартенсу равна 80-140°С. Некоторые разновидности пластмасс (фторопласт–4, кремнеорганические полимеры) обладают теплостойкостью до 200 - 250 °С.
Теплостойкость реактопластов определяют по потере массы образца при длительном нагреве при определенной температуре.
Описание слайда:
Теплостойкость пластмасс Теплостойкость – способность материалов сохранять форму и размеры при нагревании под нагрузкой. Температура, при которой форма и размеры начинают меняться, характеризует верхний предел рабочей температуры. Теплостойкость по Мартенсу представляет собой температуру, при которой в стандартном образце, подвергнутом действию регламентированной изгибающей нагрузки, возникают остаточные деформации. Таким образом, теплостойкость по Мартенсу характеризует стабильность формы при повышенных температурах под нагрузкой. Теплостойкость пластмасс невелика. Для большинства пластмасс теплостойкость по Мартенсу равна 80-140°С. Некоторые разновидности пластмасс (фторопласт–4, кремнеорганические полимеры) обладают теплостойкостью до 200 - 250 °С. Теплостойкость реактопластов определяют по потере массы образца при длительном нагреве при определенной температуре.

Слайд 50





Во многих случаях предельная рабочая температура определяется не степенью деформации материала, а другими факторами, зависящими от условий работы детали, например падением диэлектрических качеств с повышением температуры.
Во многих случаях предельная рабочая температура определяется не степенью деформации материала, а другими факторами, зависящими от условий работы детали, например падением диэлектрических качеств с повышением температуры.
Термостойкость – способность пластмасс при нагревании противостоять
       химическому разложению.
Для деталей, работающих без нагрузки и при незначительных нагрузках, предельной рабочей температурой можно считать температуру, при длительном воздействии которой появляются признаки теплового перерождения материала. По мере повышения температуры развивается деструкция, т. е. разрушение полимеров или начинается их плавление. Эта температура может быть значительно выше температуры теплостойкости по Мартенсу.
Многие пластмассы являются легковоспламеняемыми и горючими; они горят открытым пламенем как в зоне огня, так и вне ее.
К трудновоспламеняемым относятся пластмассы на основе поливинилхлорида, фенолоформальдегидных, карбамидных, кремнийорганических полимеров.
Введение в горючие полимеры специальных добавок — антипиренов также переводит пластмассы в группу трудновоспламеняемых.
Не горят и не тлеют под действием огня фторопласты.
Описание слайда:
Во многих случаях предельная рабочая температура определяется не степенью деформации материала, а другими факторами, зависящими от условий работы детали, например падением диэлектрических качеств с повышением температуры. Во многих случаях предельная рабочая температура определяется не степенью деформации материала, а другими факторами, зависящими от условий работы детали, например падением диэлектрических качеств с повышением температуры. Термостойкость – способность пластмасс при нагревании противостоять химическому разложению. Для деталей, работающих без нагрузки и при незначительных нагрузках, предельной рабочей температурой можно считать температуру, при длительном воздействии которой появляются признаки теплового перерождения материала. По мере повышения температуры развивается деструкция, т. е. разрушение полимеров или начинается их плавление. Эта температура может быть значительно выше температуры теплостойкости по Мартенсу. Многие пластмассы являются легковоспламеняемыми и горючими; они горят открытым пламенем как в зоне огня, так и вне ее. К трудновоспламеняемым относятся пластмассы на основе поливинилхлорида, фенолоформальдегидных, карбамидных, кремнийорганических полимеров. Введение в горючие полимеры специальных добавок — антипиренов также переводит пластмассы в группу трудновоспламеняемых. Не горят и не тлеют под действием огня фторопласты.

Слайд 51





Химическая стойкость пластмасс
Химическая стойкость обусловлена особенностями строения полимеров, наличием или отсутствием функциональных групп, способных претерпевать превращения в среде различных реагентов, наличием и частотой поперечных сшивок и др.
Наибольшей химической стойкостью по отношению к действию кислот и щелочей отличаются полимеризационные карбоцепные полимеры, не имеющие активных функциональных групп: полиолефины, полистирол, галоидсодержащие полимеры (поливинилхлорид, перхлорвинил, фторопласты).
Поликонденсационные полимеры обычно имеют в основной цепи гетероатомы и обладают более низкой стойкостью в химических средах, что обусловлено взаимодействием полимера с реагентами, сопровождающимися разрушением цепи.
Описание слайда:
Химическая стойкость пластмасс Химическая стойкость обусловлена особенностями строения полимеров, наличием или отсутствием функциональных групп, способных претерпевать превращения в среде различных реагентов, наличием и частотой поперечных сшивок и др. Наибольшей химической стойкостью по отношению к действию кислот и щелочей отличаются полимеризационные карбоцепные полимеры, не имеющие активных функциональных групп: полиолефины, полистирол, галоидсодержащие полимеры (поливинилхлорид, перхлорвинил, фторопласты). Поликонденсационные полимеры обычно имеют в основной цепи гетероатомы и обладают более низкой стойкостью в химических средах, что обусловлено взаимодействием полимера с реагентами, сопровождающимися разрушением цепи.

Слайд 52





Химические и физико-химические свойства
 Большинство пластмасс обладает высокой стойкостью к действию химически агрессивных веществ — растворов кислот, щелочей и солей.
Однако многие пластмассы легко растворяются или набухают в органических растворителях. Для каждой пластмассы характерна своя группа растворителей, имеющих родственную к полимеру природу.
Описание слайда:
Химические и физико-химические свойства  Большинство пластмасс обладает высокой стойкостью к действию химически агрессивных веществ — растворов кислот, щелочей и солей. Однако многие пластмассы легко растворяются или набухают в органических растворителях. Для каждой пластмассы характерна своя группа растворителей, имеющих родственную к полимеру природу.

Слайд 53





Старение пластмасс
Старение — изменение структуры и состава полимерного компонента пластмасс под действием эксплуатационных факторов (солнечный свет, кислород воздуха, нагрев и т. п.), вызывающих, в свою очередь, ухудшение свойств самой пластмассы.
Процесс старения может быть вызван разрывом цепи молекул полимера, перегруппировкой структуры молекул.
Некоторые виды наиболее неустойчивых пластмасс снижают прочность, эластичность, изменяют цвет, становятся хрупкими. Старение иногда сопровождается выделением вредных химических соединений, что следует учитывать при применении этих сравнительно новых строительных материалов.
В состав полимерных материалов вводят стабилизаторы, предотвращающие процесс распада молекул. Проблемы долговечности и снижения токсичности требуют дальнейшего изучения.
Описание слайда:
Старение пластмасс Старение — изменение структуры и состава полимерного компонента пластмасс под действием эксплуатационных факторов (солнечный свет, кислород воздуха, нагрев и т. п.), вызывающих, в свою очередь, ухудшение свойств самой пластмассы. Процесс старения может быть вызван разрывом цепи молекул полимера, перегруппировкой структуры молекул. Некоторые виды наиболее неустойчивых пластмасс снижают прочность, эластичность, изменяют цвет, становятся хрупкими. Старение иногда сопровождается выделением вредных химических соединений, что следует учитывать при применении этих сравнительно новых строительных материалов. В состав полимерных материалов вводят стабилизаторы, предотвращающие процесс распада молекул. Проблемы долговечности и снижения токсичности требуют дальнейшего изучения.

Слайд 54





При старении возможно протекание в полимере двух процессов: структурирование (т. е. сшивка молекул), приводящее к потере эластичности, появлению хрупкости и последующему растрескиванию, и деструкция-—разложение полимера на низкомолекулярные продукты.
При старении возможно протекание в полимере двух процессов: структурирование (т. е. сшивка молекул), приводящее к потере эластичности, появлению хрупкости и последующему растрескиванию, и деструкция-—разложение полимера на низкомолекулярные продукты.
В пластифицированных пластмассах возможно также «выпотевание» и улетучивание пластификатора, что также приводит к потере эластичности.
Описание слайда:
При старении возможно протекание в полимере двух процессов: структурирование (т. е. сшивка молекул), приводящее к потере эластичности, появлению хрупкости и последующему растрескиванию, и деструкция-—разложение полимера на низкомолекулярные продукты. При старении возможно протекание в полимере двух процессов: структурирование (т. е. сшивка молекул), приводящее к потере эластичности, появлению хрупкости и последующему растрескиванию, и деструкция-—разложение полимера на низкомолекулярные продукты. В пластифицированных пластмассах возможно также «выпотевание» и улетучивание пластификатора, что также приводит к потере эластичности.

Слайд 55





Токсичность пластмасс
Возможность выделения из пластмасс токсичных веществ не исключена. Чистые полимеры биологически безвредны, но в полимерах возможно присутствие остатков мономеров или низкомолекулярных продуктов деструкции полимеров, появившихся в результате нарушения технологических режимов синтеза и переработки.
Кроме того, в пластмассу вводят низкомолекулярные продукты   (пластификаторы, стабилизаторы и др.), которые могут быть также источниками вредностей. Полная безвредность пластмасс может быть обеспечена при условии соблюдения технологических режимов и тщательном подборе компонентов пластмасс.
В целом, говоря о токсичности пластмасс, необходимо помнить, что в жидком виде они почти все в той или иной мере токсичны, а в затвердевшем — не все. Поэтому при использовании пластмасс, особенно для внутренней отделки помещений, для целей водоснабжения и т. п., необходима их тщательная санитарная проверка.
Описание слайда:
Токсичность пластмасс Возможность выделения из пластмасс токсичных веществ не исключена. Чистые полимеры биологически безвредны, но в полимерах возможно присутствие остатков мономеров или низкомолекулярных продуктов деструкции полимеров, появившихся в результате нарушения технологических режимов синтеза и переработки. Кроме того, в пластмассу вводят низкомолекулярные продукты   (пластификаторы, стабилизаторы и др.), которые могут быть также источниками вредностей. Полная безвредность пластмасс может быть обеспечена при условии соблюдения технологических режимов и тщательном подборе компонентов пластмасс. В целом, говоря о токсичности пластмасс, необходимо помнить, что в жидком виде они почти все в той или иной мере токсичны, а в затвердевшем — не все. Поэтому при использовании пластмасс, особенно для внутренней отделки помещений, для целей водоснабжения и т. п., необходима их тщательная санитарная проверка.

Слайд 56





Пути регулирования свойств

С учетом свойств необходимо выбирать пластмассы исходя из их назначения и условий эксплуатации. Свойства пластмасс можно регулировать и получать
    пластмассы с заданными свойствами.
Пути регулирования свойств:
1. Состав пластмасс;
2. Сополимеризация;
3. Сшивание;
4. Способ получения изделия.
Описание слайда:
Пути регулирования свойств С учетом свойств необходимо выбирать пластмассы исходя из их назначения и условий эксплуатации. Свойства пластмасс можно регулировать и получать пластмассы с заданными свойствами. Пути регулирования свойств: 1. Состав пластмасс; 2. Сополимеризация; 3. Сшивание; 4. Способ получения изделия.

Слайд 57





Преимущества материалов из пластмасс
высокий коэффициент использования материалов при получении изделий (95-98%). У металлов – 20-60% - при механической обработке, а при литье – 60-80%.
высокая технологичность пластмасс – способность легко перерабатываться в изделия различными способами, и способность принимать сложные и простые формы.
высокие декоративные свойства - гладкая блестящая поверхность, не требующая дополнительной обработки, способность окрашиваться почти в любой цвет, высокая имитационная способность.
неограниченность и доступность сырьевой базы (нефтяные газы, нефть, уголь, отходы лесотехнической промышленности, сельского хозяйства и др. ).
Описание слайда:
Преимущества материалов из пластмасс высокий коэффициент использования материалов при получении изделий (95-98%). У металлов – 20-60% - при механической обработке, а при литье – 60-80%. высокая технологичность пластмасс – способность легко перерабатываться в изделия различными способами, и способность принимать сложные и простые формы. высокие декоративные свойства - гладкая блестящая поверхность, не требующая дополнительной обработки, способность окрашиваться почти в любой цвет, высокая имитационная способность. неограниченность и доступность сырьевой базы (нефтяные газы, нефть, уголь, отходы лесотехнической промышленности, сельского хозяйства и др. ).

Слайд 58





Современные строительные материалы из пластмасс

Органическое стекло
Органическое стекло является термопластичным материалом, обладающим высокой прозрачностью - для видимых (до 96 %) к ультрафиолетовых лучей (до 76 %), хорошей перерабатываемостыо, высокими прочностными характеристиками, достаточной стойкостью к атмосферному старению, хорошей маслостойкостью, бензиностойкостью и водостойкостью.
Поликарбонаты
Как конструкционный материал поликарбонаты используются для деталей машино- и приборостроения, электро- и радиотехники, а в качестве пленки - для кино- и электропромышленности. Поликарбонаты перерабатываются всеми известными методами переработки термопластов.
Теплостойкие пластмассы и стеклопластики
Кроме перечисленных выше декоративно-конструкционных пластмасс в отдельную группу выделены теплостойкие пластмассы и стеклопластики, применяемые в ответственных конструкциях и деталях машино- и приборостроения, строительстве.
Прессовочные волокнистые материалы
Они представляют собой пресс-композицию на основе термореактивного связующего.
Описание слайда:
Современные строительные материалы из пластмасс Органическое стекло Органическое стекло является термопластичным материалом, обладающим высокой прозрачностью - для видимых (до 96 %) к ультрафиолетовых лучей (до 76 %), хорошей перерабатываемостыо, высокими прочностными характеристиками, достаточной стойкостью к атмосферному старению, хорошей маслостойкостью, бензиностойкостью и водостойкостью. Поликарбонаты Как конструкционный материал поликарбонаты используются для деталей машино- и приборостроения, электро- и радиотехники, а в качестве пленки - для кино- и электропромышленности. Поликарбонаты перерабатываются всеми известными методами переработки термопластов. Теплостойкие пластмассы и стеклопластики Кроме перечисленных выше декоративно-конструкционных пластмасс в отдельную группу выделены теплостойкие пластмассы и стеклопластики, применяемые в ответственных конструкциях и деталях машино- и приборостроения, строительстве. Прессовочные волокнистые материалы Они представляют собой пресс-композицию на основе термореактивного связующего.

Слайд 59





Электроизоляционные материалы из пластмасс
Текстоли́т — электроизоляционный конструкционный материал, применяемый для производства подшипников скольжения, шестерён и других деталей, а также в электро- и радиотехнике.
Трубки тефлоновые термостойкие, предназначены для использования в электрических машинах постоянного и переменного тока (в том числе в водо- и нефтепогружных электродвигателях), а также в электро- и радиотехнических изделиях, работающих в агрессивных средах и в диапазоне температур от –60 до +200 или +250 °С.
Описание слайда:
Электроизоляционные материалы из пластмасс Текстоли́т — электроизоляционный конструкционный материал, применяемый для производства подшипников скольжения, шестерён и других деталей, а также в электро- и радиотехнике. Трубки тефлоновые термостойкие, предназначены для использования в электрических машинах постоянного и переменного тока (в том числе в водо- и нефтепогружных электродвигателях), а также в электро- и радиотехнических изделиях, работающих в агрессивных средах и в диапазоне температур от –60 до +200 или +250 °С.

Слайд 60





Перспективы развития  производства пластмасс
Расширение температурной области эксплуатации. Уменьшение зависимости прочностных и деформационных свойств полимеров от температуры.
Разработка полимеров с гетероатомами (борсодержащие фенольные смолы, фторуглеродные и силиконовые композиции).
Пластмассы, армированные кварцевыми и углеродными волокнами, нитевидными кристаллами обладают высокой прочностью в области повышенных температур.
Борьба со старением пластмасс.
Проблема поведения пластмасс при горении.
Переработка отходов из пластмасс.
Описание слайда:
Перспективы развития производства пластмасс Расширение температурной области эксплуатации. Уменьшение зависимости прочностных и деформационных свойств полимеров от температуры. Разработка полимеров с гетероатомами (борсодержащие фенольные смолы, фторуглеродные и силиконовые композиции). Пластмассы, армированные кварцевыми и углеродными волокнами, нитевидными кристаллами обладают высокой прочностью в области повышенных температур. Борьба со старением пластмасс. Проблема поведения пластмасс при горении. Переработка отходов из пластмасс.

Слайд 61





Утилизация пластмасс
Описание слайда:
Утилизация пластмасс

Слайд 62





Решение вопроса с отходами может идти следующими путями:
Решение вопроса с отходами может идти следующими путями:
а) захоронение (хранение на складах). Однако исследования показали, что вокруг склада загрязнены вредными веществами почва, водоемы, воздух.
б) утилизация (уничтожение сжиганием) – однако большое количество пластмасс выделяют вредные вещества;
в) вторичная переработка (рециклизация): необходима организация сбора отходов и исследование вопроса о том, сколько можно добавлять отходов и сколько раз их можно перерабатывать повторно.
г) создание биоразлагаемых отходов, которые будут разрушаться в естественных условиях.
Описание слайда:
Решение вопроса с отходами может идти следующими путями: Решение вопроса с отходами может идти следующими путями: а) захоронение (хранение на складах). Однако исследования показали, что вокруг склада загрязнены вредными веществами почва, водоемы, воздух. б) утилизация (уничтожение сжиганием) – однако большое количество пластмасс выделяют вредные вещества; в) вторичная переработка (рециклизация): необходима организация сбора отходов и исследование вопроса о том, сколько можно добавлять отходов и сколько раз их можно перерабатывать повторно. г) создание биоразлагаемых отходов, которые будут разрушаться в естественных условиях.

Слайд 63


Производство полимеров, слайд №63
Описание слайда:

Слайд 64





На некоторых пластмассовых изделиях вы можете увидеть треугольник, стенки которого образуют стрелки. В центре такого треугольника размещается цифра.
На некоторых пластмассовых изделиях вы можете увидеть треугольник, стенки которого образуют стрелки. В центре такого треугольника размещается цифра.
Это обозначение - знак рециклирования, который делит все пластмассы на семь групп, чтобы облегчить процесс дальнейшей переработки.

В быту по этому значку можно определить для каких целей можно использовать пластмассовое изделие, а в каких случаях вообще отказаться от использования этого изделия.
Описание слайда:
На некоторых пластмассовых изделиях вы можете увидеть треугольник, стенки которого образуют стрелки. В центре такого треугольника размещается цифра. На некоторых пластмассовых изделиях вы можете увидеть треугольник, стенки которого образуют стрелки. В центре такого треугольника размещается цифра. Это обозначение - знак рециклирования, который делит все пластмассы на семь групп, чтобы облегчить процесс дальнейшей переработки. В быту по этому значку можно определить для каких целей можно использовать пластмассовое изделие, а в каких случаях вообще отказаться от использования этого изделия.

Слайд 65





К пластиковым упаковочным материалам относят 7 групп пластмасс, для каждого из которых существует свой цифровой символьный код, который изготовители пишут с целью дать информацию о типе материала, возможностях его переработки и для облегчения процедуры сортировки перед отправкой пластика на переработку для вторичного использования:
К пластиковым упаковочным материалам относят 7 групп пластмасс, для каждого из которых существует свой цифровой символьный код, который изготовители пишут с целью дать информацию о типе материала, возможностях его переработки и для облегчения процедуры сортировки перед отправкой пластика на переработку для вторичного использования:
Номер группы пластмассы обозначается цифрой, расположенной внутри треугольника. Под треугольником расположена буквенная аббревиатура, обозначающая тип пластика:
Описание слайда:
К пластиковым упаковочным материалам относят 7 групп пластмасс, для каждого из которых существует свой цифровой символьный код, который изготовители пишут с целью дать информацию о типе материала, возможностях его переработки и для облегчения процедуры сортировки перед отправкой пластика на переработку для вторичного использования: К пластиковым упаковочным материалам относят 7 групп пластмасс, для каждого из которых существует свой цифровой символьный код, который изготовители пишут с целью дать информацию о типе материала, возможностях его переработки и для облегчения процедуры сортировки перед отправкой пластика на переработку для вторичного использования: Номер группы пластмассы обозначается цифрой, расположенной внутри треугольника. Под треугольником расположена буквенная аббревиатура, обозначающая тип пластика:

Слайд 66





Каучуки и резины
Каучуки и резины относятся к эластомерам, т.е. полимерам и материалам на их основе, которые при нормальной температуре способны к огромным обратимым деформациям.
Эластомеры  — полимеры, обладающие в диапазоне эксплуатации высокоэластичными свойствами.
Не все аморфные полимеры являются эластомерами.
Это зависит от его температуры стеклования: эластомеры обладают низкими температурами стеклования.
Описание слайда:
Каучуки и резины Каучуки и резины относятся к эластомерам, т.е. полимерам и материалам на их основе, которые при нормальной температуре способны к огромным обратимым деформациям. Эластомеры  — полимеры, обладающие в диапазоне эксплуатации высокоэластичными свойствами. Не все аморфные полимеры являются эластомерами. Это зависит от его температуры стеклования: эластомеры обладают низкими температурами стеклования.

Слайд 67





Каучуки представляют собой линейные или слаборазветвленные полимеры с высокой молекулярной массой.
Каучуки представляют собой линейные или слаборазветвленные полимеры с высокой молекулярной массой.
У кристаллических полимеров высокоэластического состояния нет или оно выражено очень слабо, у них почти совпадают температура стеклования и температура текучести.
Описание слайда:
Каучуки представляют собой линейные или слаборазветвленные полимеры с высокой молекулярной массой. Каучуки представляют собой линейные или слаборазветвленные полимеры с высокой молекулярной массой. У кристаллических полимеров высокоэластического состояния нет или оно выражено очень слабо, у них почти совпадают температура стеклования и температура текучести.

Слайд 68





По происхождению каучуки делятся на:
По происхождению каучуки делятся на:
натуральные (НК)
синтетические (СК)
Натуральный каучук - продукт коагуляции млечного сока (латекса) растений семейства гивей.
По химической природе каучук представляет собой
    полиизопрен.
    Структура натурального каучука линейная или слаборазветвленная. Это дорогой, дефицитный продукт, составляющий 30% в общем объеме
    потребления каучуков.
Описание слайда:
По происхождению каучуки делятся на: По происхождению каучуки делятся на: натуральные (НК) синтетические (СК) Натуральный каучук - продукт коагуляции млечного сока (латекса) растений семейства гивей. По химической природе каучук представляет собой полиизопрен. Структура натурального каучука линейная или слаборазветвленная. Это дорогой, дефицитный продукт, составляющий 30% в общем объеме потребления каучуков.

Слайд 69





Каучук очень эластичен (высокоэластическое состояние).
Каучук очень эластичен (высокоэластическое состояние).
 При нагревании каучук размягчается, деформируется становится клейким (переходит в вязкотекучее состояние).
При охлаждении каучук становится твердым и хрупким (переходит в стеклообразное состояние).
Описание слайда:
Каучук очень эластичен (высокоэластическое состояние). Каучук очень эластичен (высокоэластическое состояние). При нагревании каучук размягчается, деформируется становится клейким (переходит в вязкотекучее состояние). При охлаждении каучук становится твердым и хрупким (переходит в стеклообразное состояние).

Слайд 70





Синтетический каучук
– продукт полимеризации мономеров углеводородного, нитрильного, сульфонового и других типов.
 Возможно получение большого числа сополимеров (250 видов синтетических каучуков).
Синтетические каучуки имеют более разветвленную структуру, чем натуральные. По свойствам отличаются от натуральных каучуков, могут
обладать свойствами неприсущими натуральным каучукам.
Из-за двойных связей синтетические каучуки способны образовывать сшитую структуру и отверждаться.
Основное их назначение - переработка в резину.
Описание слайда:
Синтетический каучук – продукт полимеризации мономеров углеводородного, нитрильного, сульфонового и других типов. Возможно получение большого числа сополимеров (250 видов синтетических каучуков). Синтетические каучуки имеют более разветвленную структуру, чем натуральные. По свойствам отличаются от натуральных каучуков, могут обладать свойствами неприсущими натуральным каучукам. Из-за двойных связей синтетические каучуки способны образовывать сшитую структуру и отверждаться. Основное их назначение - переработка в резину.

Слайд 71





Основным процессом переработки каучука в резину является вулканизация, т.е. сшивание макромолекул при температуре равной 140-1800С с помощью сшивающих агентов – серы, селена, оксидов металлов - вулканизаторов.
Основным процессом переработки каучука в резину является вулканизация, т.е. сшивание макромолекул при температуре равной 140-1800С с помощью сшивающих агентов – серы, селена, оксидов металлов - вулканизаторов.
Смесь каучука и вулканизатора называют сырой резиной. После вулканизации получают резину или вулканизат.
Описание слайда:
Основным процессом переработки каучука в резину является вулканизация, т.е. сшивание макромолекул при температуре равной 140-1800С с помощью сшивающих агентов – серы, селена, оксидов металлов - вулканизаторов. Основным процессом переработки каучука в резину является вулканизация, т.е. сшивание макромолекул при температуре равной 140-1800С с помощью сшивающих агентов – серы, селена, оксидов металлов - вулканизаторов. Смесь каучука и вулканизатора называют сырой резиной. После вулканизации получают резину или вулканизат.

Слайд 72





Вулканизация каучука
Резина – это вулканизованный каучук с наполнителем.
Суть процесса вулканизации заключается в том, что нагревание смеси каучука и серы приводит к образованию трехмерной сетчатой структуры из линейных макромолекул каучука, придавая ему повышенную прочность.
 Атомы серы присоединяются по двойным связям макромолекул и образуют между ними сшивающие дисульфидные мостики. Сетчатый полимер более прочен и проявляет повышенную упругость – высокоэластичность.
В зависимости от количества сшивающего агента (серы) можно получать сетки с различной частотой сшивки.
Предельно сшитый натуральный каучук – эбонит – не обладает эластичностью и представляет собой твердый материал.
Описание слайда:
Вулканизация каучука Резина – это вулканизованный каучук с наполнителем. Суть процесса вулканизации заключается в том, что нагревание смеси каучука и серы приводит к образованию трехмерной сетчатой структуры из линейных макромолекул каучука, придавая ему повышенную прочность. Атомы серы присоединяются по двойным связям макромолекул и образуют между ними сшивающие дисульфидные мостики. Сетчатый полимер более прочен и проявляет повышенную упругость – высокоэластичность. В зависимости от количества сшивающего агента (серы) можно получать сетки с различной частотой сшивки. Предельно сшитый натуральный каучук – эбонит – не обладает эластичностью и представляет собой твердый материал.

Слайд 73





По степени вулканизации резины разделяются на
По степени вулканизации резины разделяются на
мягкие (1—8 % серы)
полужесткие (12-20 % серы)
твёрдые (30-50 % серы) (эбонит).
Описание слайда:
По степени вулканизации резины разделяются на По степени вулканизации резины разделяются на мягкие (1—8 % серы) полужесткие (12-20 % серы) твёрдые (30-50 % серы) (эбонит).

Слайд 74





Состав резины
Резины композиционные материалы: до 50% каучука, а также другие компоненты:
1. наполнители:
- активные (усиливающие). Для увеличения прочности и износостойкости в состав резины входят мелкодисперсные поверхностно активные вещества (сажа, оксиды металлов).
- неактивные (инертные). Применяют для снижения себестоимости: мел, тальк, каолин, глина, отходы резинового производства.
2. красители
3. антиоксиданты – вещества препятствующие окислению резины.
4. пластификаторы
5. противостарители
6. порообразователи, при добавлении которых образуется пористая или губчатая резина.
Описание слайда:
Состав резины Резины композиционные материалы: до 50% каучука, а также другие компоненты: 1. наполнители: - активные (усиливающие). Для увеличения прочности и износостойкости в состав резины входят мелкодисперсные поверхностно активные вещества (сажа, оксиды металлов). - неактивные (инертные). Применяют для снижения себестоимости: мел, тальк, каолин, глина, отходы резинового производства. 2. красители 3. антиоксиданты – вещества препятствующие окислению резины. 4. пластификаторы 5. противостарители 6. порообразователи, при добавлении которых образуется пористая или губчатая резина.

Слайд 75





Свойства резин
Положительные:
1. высокая упругость, эластичность;
2. малая сжимаемость;
3. высокая амортизационная способность (способность поглощать удары);
4. высокое сопротивление к истиранию и многократным изгибам;
5. легкость (небольшая плотность);
6. высокая химическая устойчивость к действию различных сред, а также к жидкому топливу, маслам;
7. газо- и водонепроницаемость;
8. высокие диэлектрические свойства;
9. высокая стойкость к радиоактивному излучению.
Отрицательные:
1. высокая склонность к старению;
2. сложная утилизация отходов производства и отслуживших изделий.
Описание слайда:
Свойства резин Положительные: 1. высокая упругость, эластичность; 2. малая сжимаемость; 3. высокая амортизационная способность (способность поглощать удары); 4. высокое сопротивление к истиранию и многократным изгибам; 5. легкость (небольшая плотность); 6. высокая химическая устойчивость к действию различных сред, а также к жидкому топливу, маслам; 7. газо- и водонепроницаемость; 8. высокие диэлектрические свойства; 9. высокая стойкость к радиоактивному излучению. Отрицательные: 1. высокая склонность к старению; 2. сложная утилизация отходов производства и отслуживших изделий.



Похожие презентации
Mypresentation.ru
Загрузить презентацию
