Слайд 1


Проницаемость, слайд №1
Описание слайда:

Слайд 2


ПРОНИЦАЕМОСТЬ ПРОНИЦАЕМОСТЬ – СВОЙСТВО ПОРОД ПРОВОДИТЬ ЖИДКОСТИ, ГАЗЫ И ИХ СМЕСИ ПРИ НАЛИЧИИ ГРАДИЕНТА ДАВЛЕНИЯ ΔР/L
Описание слайда:
ПРОНИЦАЕМОСТЬ ПРОНИЦАЕМОСТЬ – СВОЙСТВО ПОРОД ПРОВОДИТЬ ЖИДКОСТИ, ГАЗЫ И ИХ СМЕСИ ПРИ НАЛИЧИИ ГРАДИЕНТА ДАВЛЕНИЯ ΔР/L

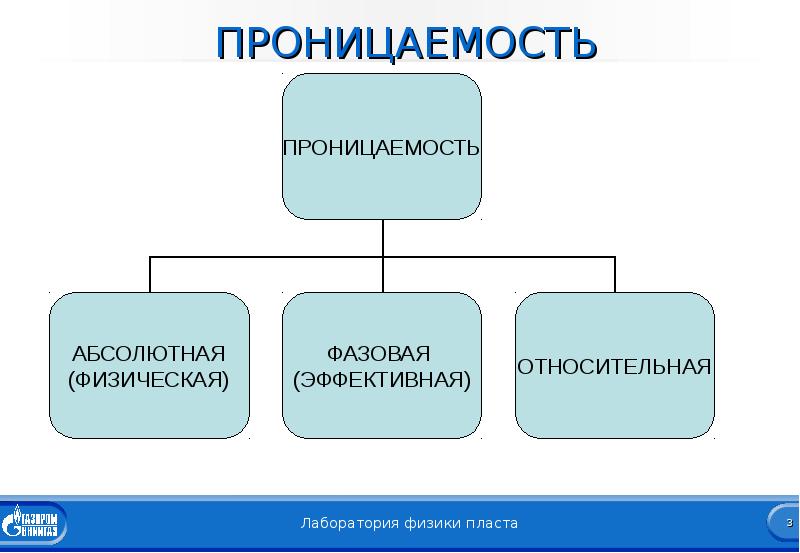

Слайд 3


ПРОНИЦАЕМОСТЬ
Описание слайда:
ПРОНИЦАЕМОСТЬ

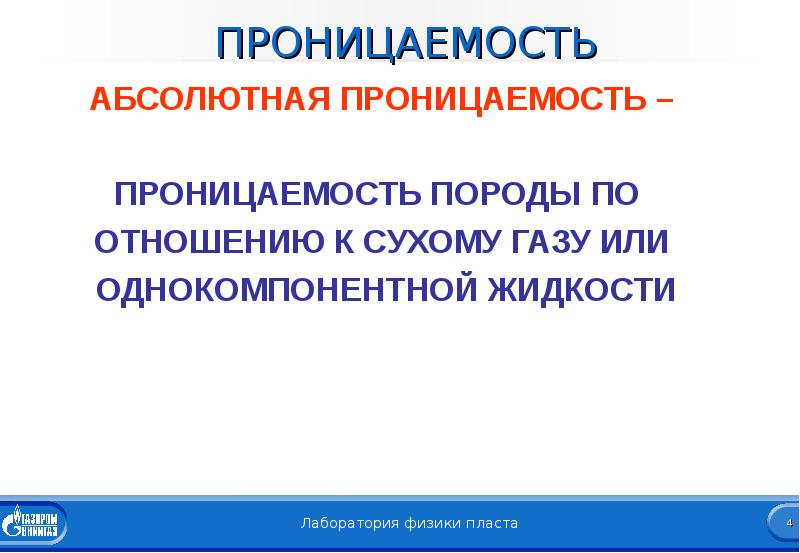

Слайд 4


ПРОНИЦАЕМОСТЬ АБСОЛЮТНАЯ ПРОНИЦАЕМОСТЬ – ПРОНИЦАЕМОСТЬ ПОРОДЫ ПО ОТНОШЕНИЮ К СУХОМУ ГАЗУ ИЛИ ОДНОКОМПОНЕНТНОЙ ЖИДКОСТИ
Описание слайда:
ПРОНИЦАЕМОСТЬ АБСОЛЮТНАЯ ПРОНИЦАЕМОСТЬ – ПРОНИЦАЕМОСТЬ ПОРОДЫ ПО ОТНОШЕНИЮ К СУХОМУ ГАЗУ ИЛИ ОДНОКОМПОНЕНТНОЙ ЖИДКОСТИ

Слайд 5


ПРОНИЦАЕМОСТЬ V = Q/F = Kпр Δp/μΔl Kпр = QμΔl/ ΔpF V- линейная скорость фильтрации; Q – объемный расход жидкости; F – площадь фильтрации; μ – динамическая вязкость флюида; Δp – перепад давления; Δ l – длина фильтрующей пористой среды
Описание слайда:
ПРОНИЦАЕМОСТЬ V = Q/F = Kпр Δp/μΔl Kпр = QμΔl/ ΔpF V- линейная скорость фильтрации; Q – объемный расход жидкости; F – площадь фильтрации; μ – динамическая вязкость флюида; Δp – перепад давления; Δ l – длина фильтрующей пористой среды

Слайд 6


ПРОНИЦАЕМОСТЬ Kпр - коэффициент проницаемости [м2] 1Д = 1.02*10-12 м2=1.02мкм2 1мД = 1.02*10-15 м2=1.02*10-3мкм2(фм2) 0,001< Kпр >5000мД
Описание слайда:
ПРОНИЦАЕМОСТЬ Kпр - коэффициент проницаемости [м2] 1Д = 1.02*10-12 м2=1.02мкм2 1мД = 1.02*10-15 м2=1.02*10-3мкм2(фм2) 0,001< Kпр >5000мД

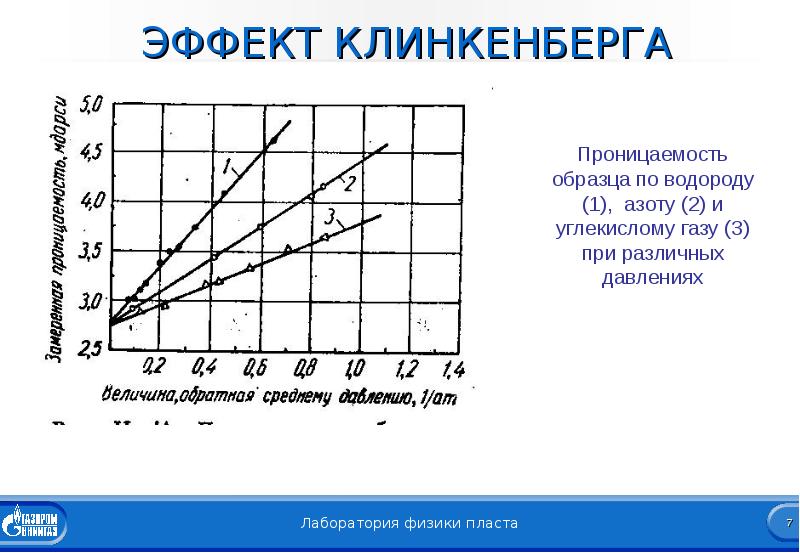

Слайд 7


ЭФФЕКТ КЛИНКЕНБЕРГА
Описание слайда:
ЭФФЕКТ КЛИНКЕНБЕРГА

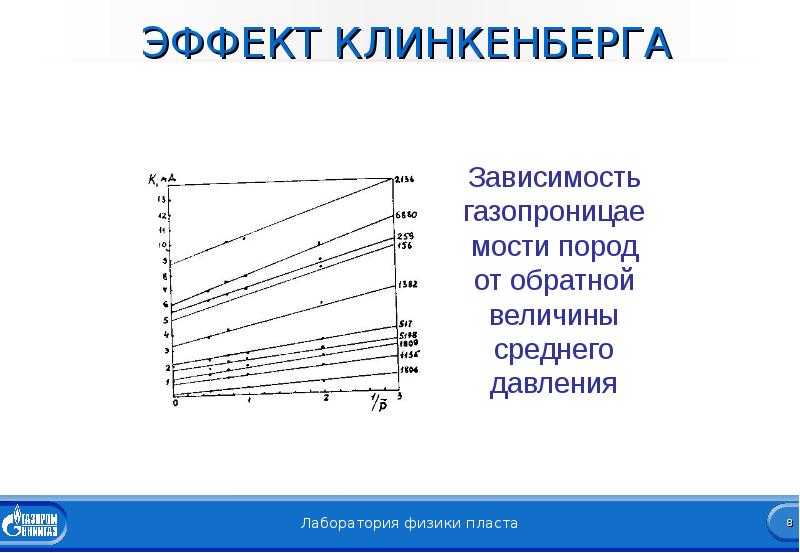

Слайд 8


ЭФФЕКТ КЛИНКЕНБЕРГА
Описание слайда:
ЭФФЕКТ КЛИНКЕНБЕРГА

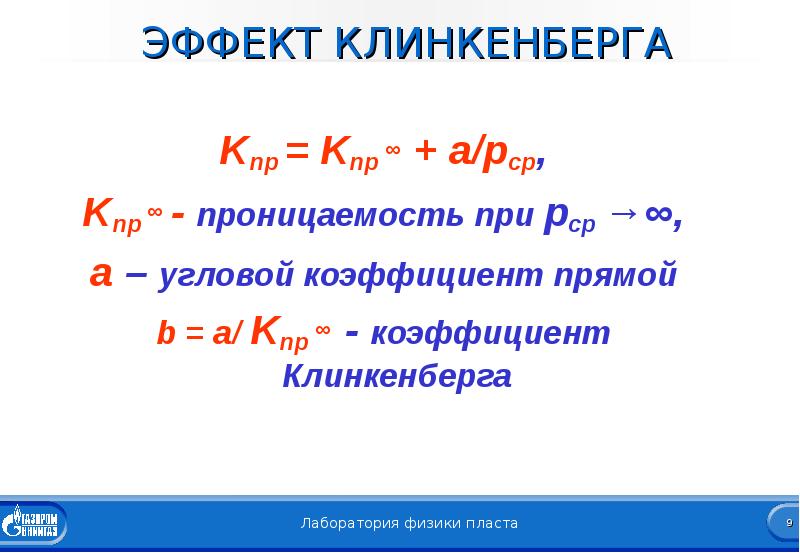

Слайд 9


ЭФФЕКТ КЛИНКЕНБЕРГА Kпр = Kпр ∞ + а/pср, Kпр ∞ - проницаемость при pср →∞, а – угловой коэффициент прямой b = a/ Kпр ∞ - коэффициент Клинкенберга
Описание слайда:
ЭФФЕКТ КЛИНКЕНБЕРГА Kпр = Kпр ∞ + а/pср, Kпр ∞ - проницаемость при pср →∞, а – угловой коэффициент прямой b = a/ Kпр ∞ - коэффициент Клинкенберга

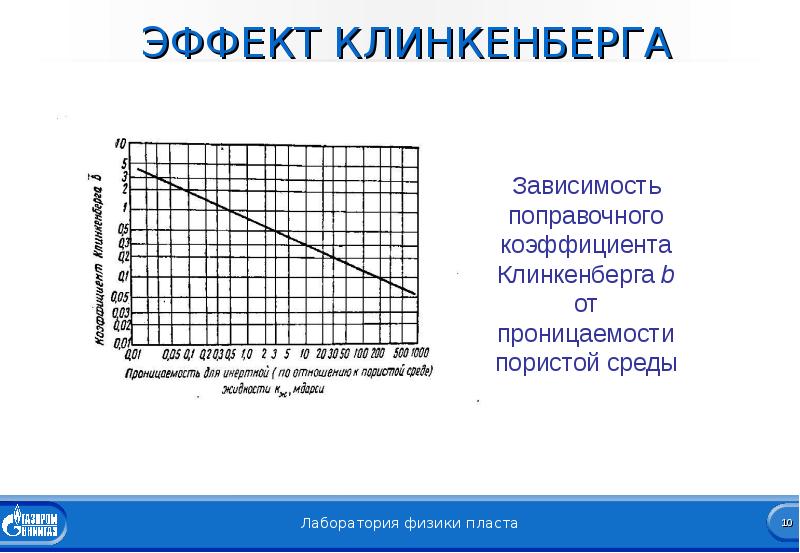

Слайд 10


ЭФФЕКТ КЛИНКЕНБЕРГА
Описание слайда:
ЭФФЕКТ КЛИНКЕНБЕРГА

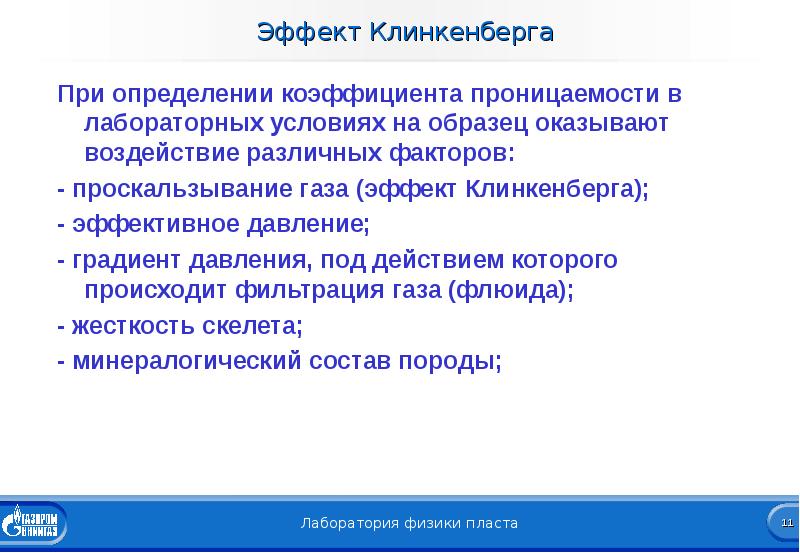

Слайд 11


Эффект Клинкенберга При определении коэффициента проницаемости в лабораторных условиях на образец оказывают воздействие различных факторов: - проскальзывание газа (эффект Клинкенберга); - эффективное давление; - градиент давления, под действием которого происходит фильтрация газа (флюида); - жесткость скелета; - минералогический состав породы;
Описание слайда:
Эффект Клинкенберга При определении коэффициента проницаемости в лабораторных условиях на образец оказывают воздействие различных факторов: - проскальзывание газа (эффект Клинкенберга); - эффективное давление; - градиент давления, под действием которого происходит фильтрация газа (флюида); - жесткость скелета; - минералогический состав породы;

Слайд 12


Эффект Клинкенберга
Описание слайда:
Эффект Клинкенберга

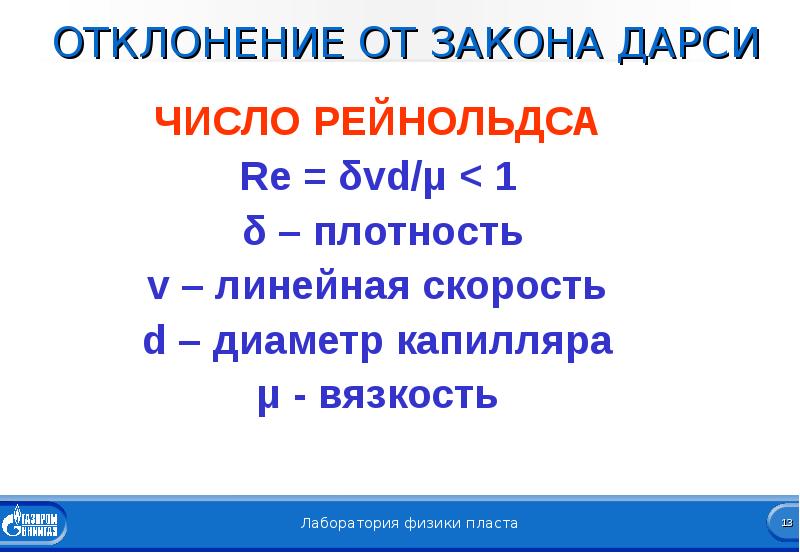

Слайд 13


ОТКЛОНЕНИЕ ОТ ЗАКОНА ДАРСИ ЧИСЛО РЕЙНОЛЬДСА Re = δvd/μ < 1 δ – плотность v – линейная скорость d – диаметр капилляра μ - вязкость
Описание слайда:
ОТКЛОНЕНИЕ ОТ ЗАКОНА ДАРСИ ЧИСЛО РЕЙНОЛЬДСА Re = δvd/μ < 1 δ – плотность v – линейная скорость d – диаметр капилляра μ - вязкость

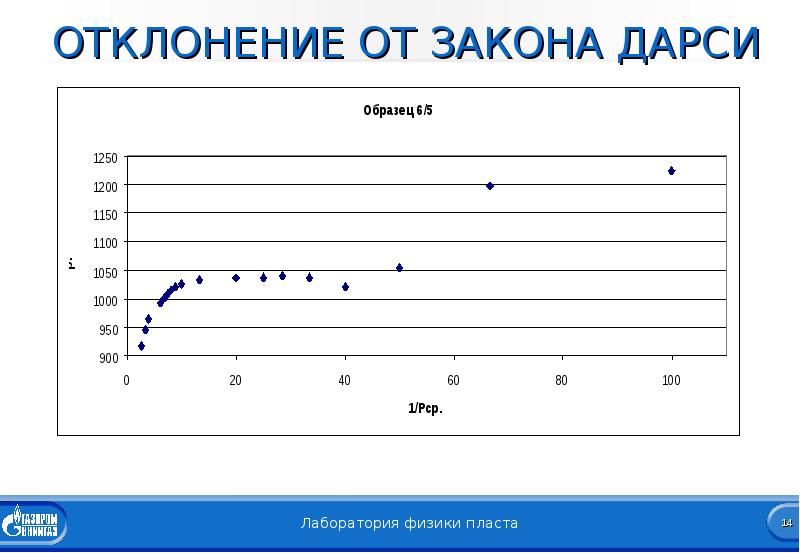

Слайд 14


ОТКЛОНЕНИЕ ОТ ЗАКОНА ДАРСИ
Описание слайда:
ОТКЛОНЕНИЕ ОТ ЗАКОНА ДАРСИ

Слайд 15


Уравнение Козени-Кармана Kпр =Кп3/f T2гS2ф
Описание слайда:
Уравнение Козени-Кармана Kпр =Кп3/f T2гS2ф

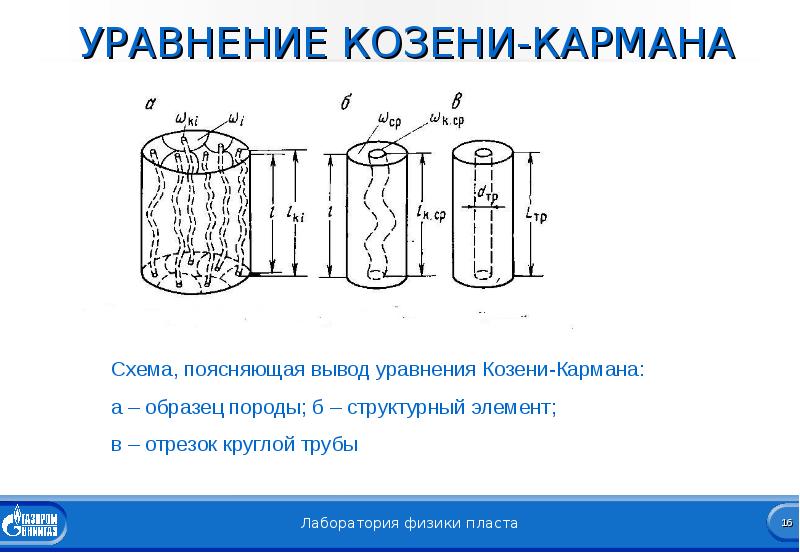

Слайд 16


УРАВНЕНИЕ КОЗЕНИ-КАРМАНА
Описание слайда:
УРАВНЕНИЕ КОЗЕНИ-КАРМАНА

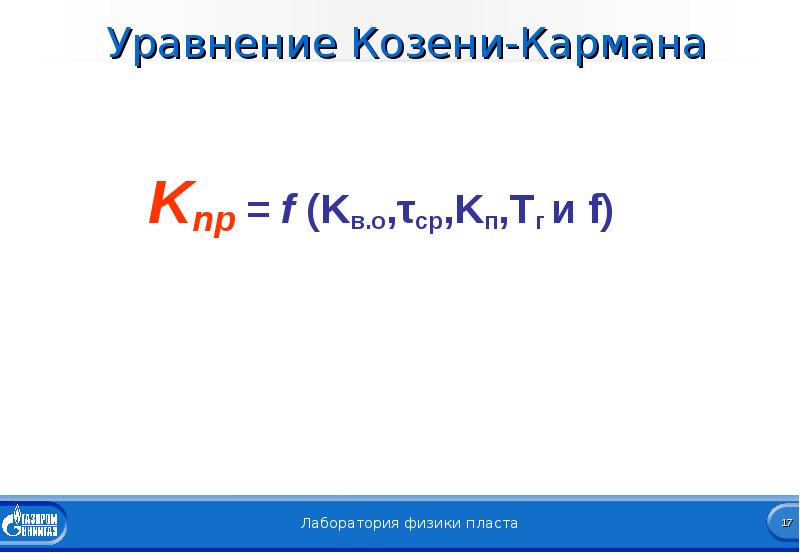

Слайд 17


Уравнение Козени-Кармана Kпр = f (Kв.о,τср,Kп,Tг и f)
Описание слайда:
Уравнение Козени-Кармана Kпр = f (Kв.о,τср,Kп,Tг и f)

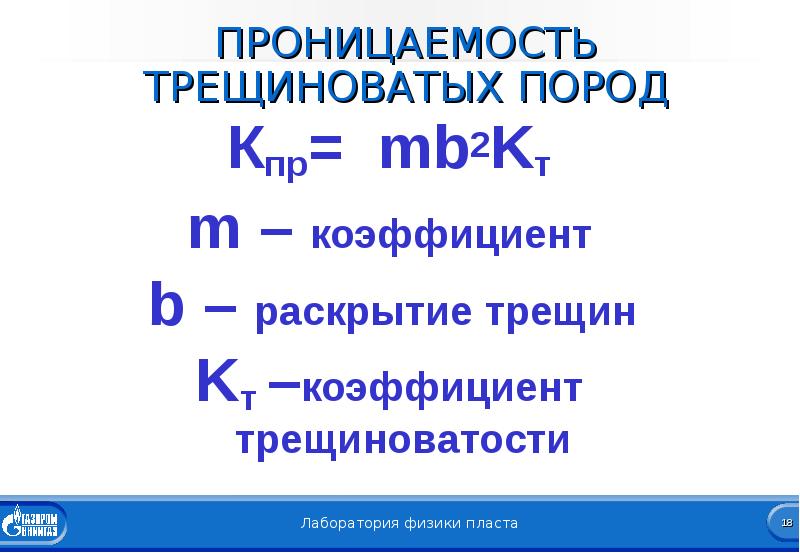

Слайд 18


ПРОНИЦАЕМОСТЬ ТРЕЩИНОВАТЫХ ПОРОД Кпр= mb2Kт m – коэффициент b – раскрытие трещин Kт –коэффициент трещиноватости
Описание слайда:
ПРОНИЦАЕМОСТЬ ТРЕЩИНОВАТЫХ ПОРОД Кпр= mb2Kт m – коэффициент b – раскрытие трещин Kт –коэффициент трещиноватости

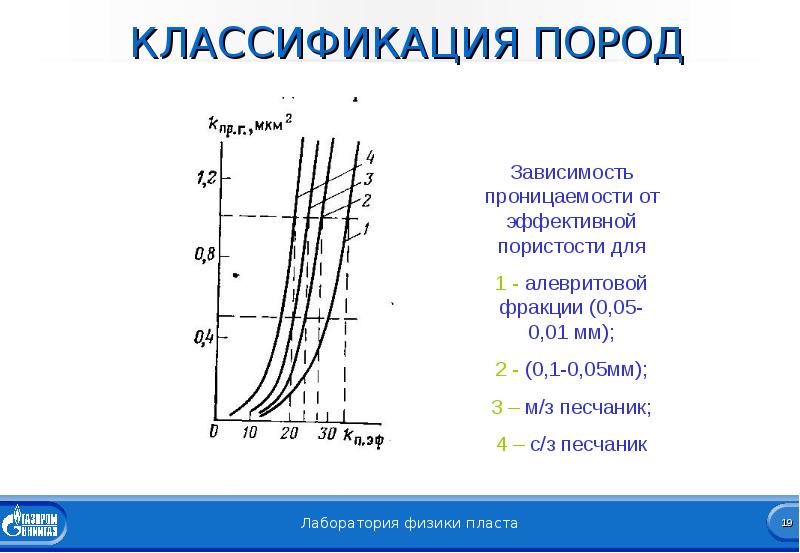

Слайд 19


КЛАССИФИКАЦИЯ ПОРОД
Описание слайда:
КЛАССИФИКАЦИЯ ПОРОД

Слайд 20


КЛАССИФИКАЦИЯ ПОРОД
Описание слайда:
КЛАССИФИКАЦИЯ ПОРОД

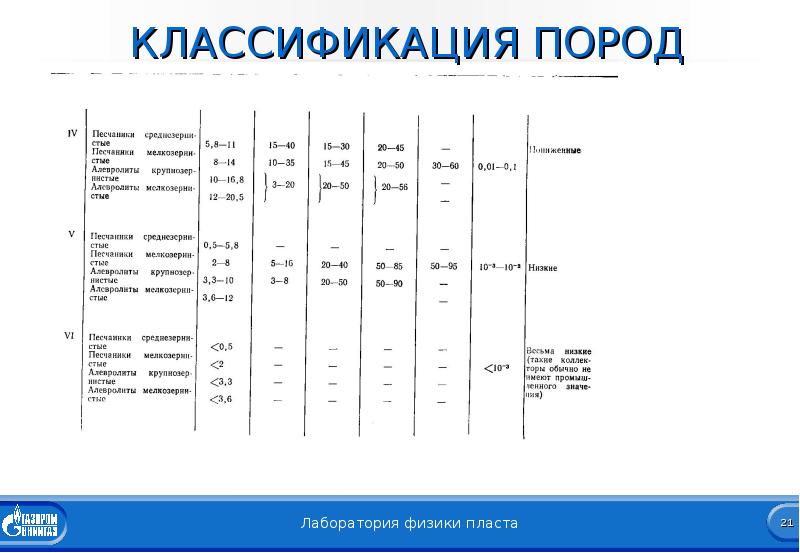

Слайд 21


КЛАССИФИКАЦИЯ ПОРОД
Описание слайда:
КЛАССИФИКАЦИЯ ПОРОД

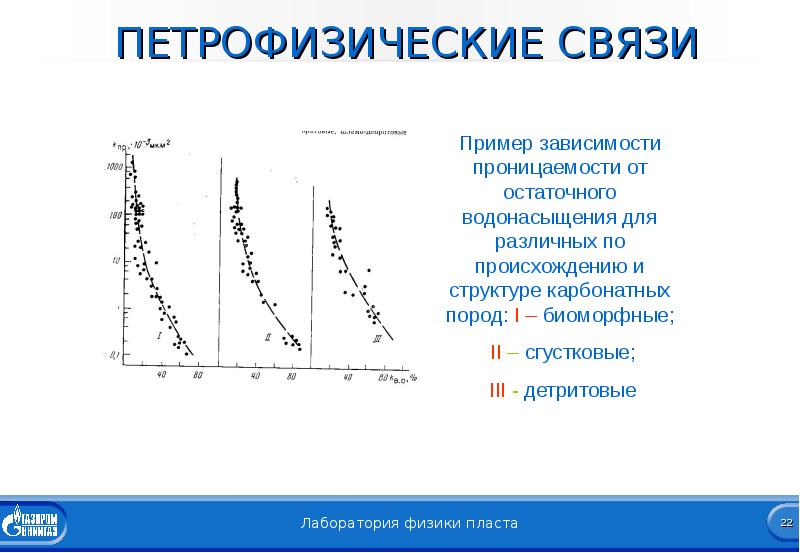

Слайд 22


ПЕТРОФИЗИЧЕСКИЕ СВЯЗИ
Описание слайда:
ПЕТРОФИЗИЧЕСКИЕ СВЯЗИ

Слайд 23


ПЕТРОФИЗИЧЕСКИЕ СВЯЗИ
Описание слайда:
ПЕТРОФИЗИЧЕСКИЕ СВЯЗИ

Слайд 24


ПЕТРОФИЗИЧЕСКИЕ СВЯЗИ
Описание слайда:
ПЕТРОФИЗИЧЕСКИЕ СВЯЗИ

Слайд 25


ПЕТРОФИЗИЧЕСКИЕ СВЯЗИ
Описание слайда:
ПЕТРОФИЗИЧЕСКИЕ СВЯЗИ

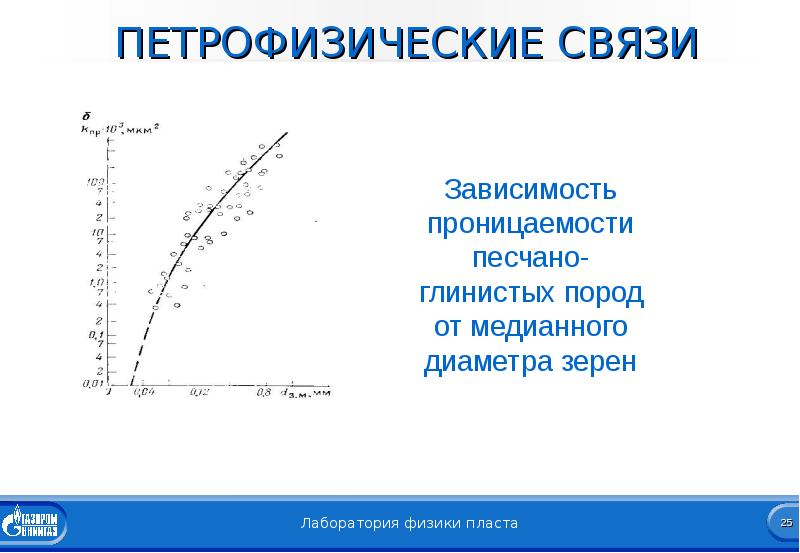

Слайд 26


ПЕТРОФИЗИЧЕСКИЕ СВЯЗИ
Описание слайда:
ПЕТРОФИЗИЧЕСКИЕ СВЯЗИ

Слайд 27


ФАЗОВАЯ ПРОНИЦАЕМОСТЬ
Описание слайда:
ФАЗОВАЯ ПРОНИЦАЕМОСТЬ

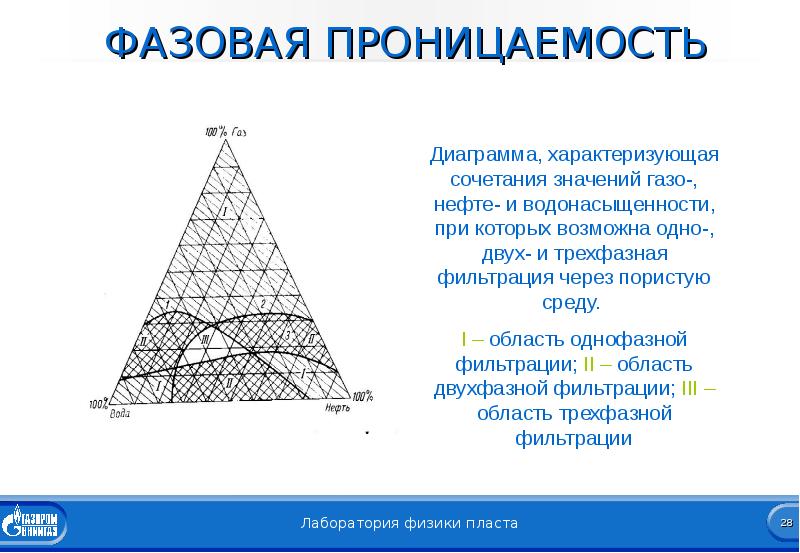

Слайд 28


ФАЗОВАЯ ПРОНИЦАЕМОСТЬ
Описание слайда:
ФАЗОВАЯ ПРОНИЦАЕМОСТЬ

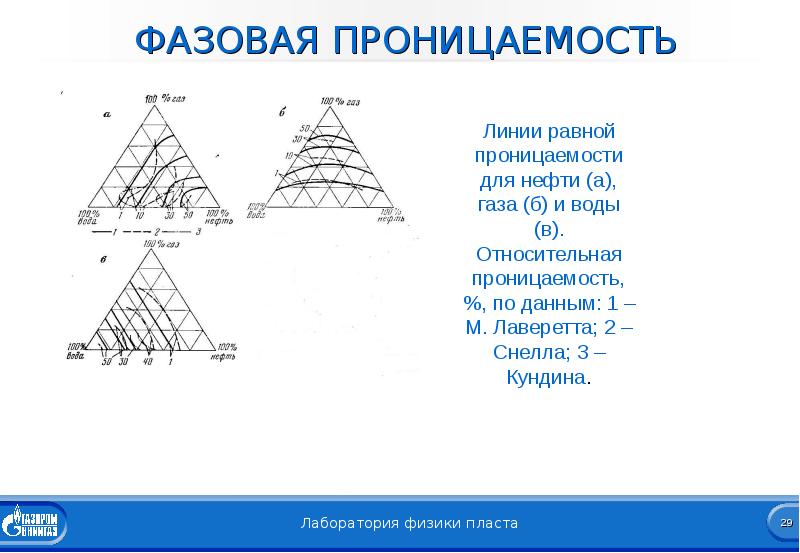

Слайд 29


ФАЗОВАЯ ПРОНИЦАЕМОСТЬ
Описание слайда:
ФАЗОВАЯ ПРОНИЦАЕМОСТЬ

Слайд 30


УПРУГИЕ ИЗМЕНЕНИЯ ПРОНИЦАЕМОСТИ
Описание слайда:
УПРУГИЕ ИЗМЕНЕНИЯ ПРОНИЦАЕМОСТИ

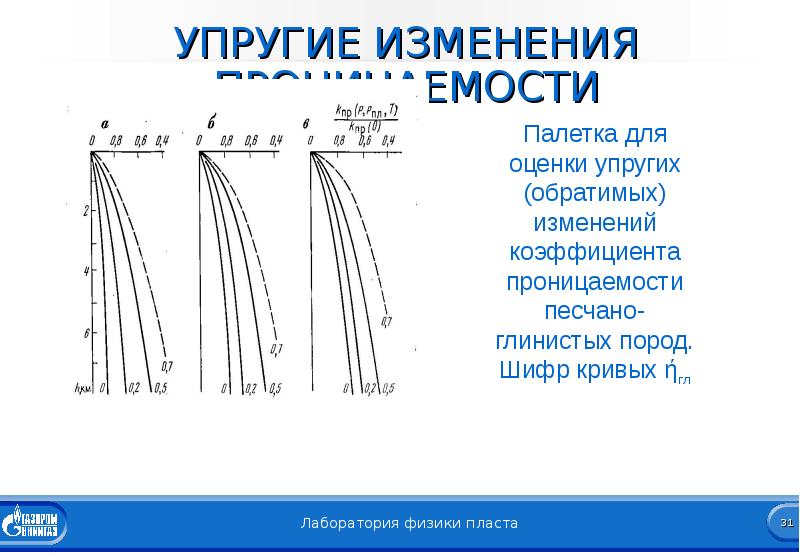

Слайд 31


УПРУГИЕ ИЗМЕНЕНИЯ ПРОНИЦАЕМОСТИ
Описание слайда:
УПРУГИЕ ИЗМЕНЕНИЯ ПРОНИЦАЕМОСТИ

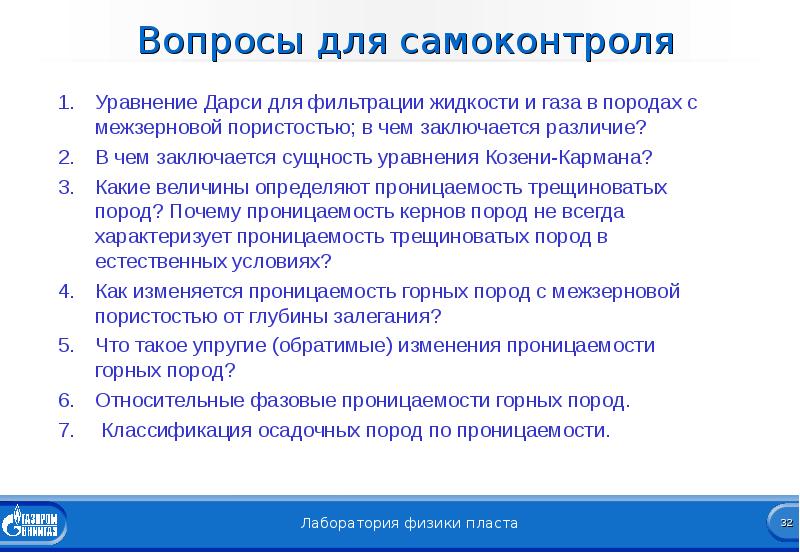

Слайд 32


Вопросы для самоконтроля Уравнение Дарси для фильтрации жидкости и газа в породах с межзерновой пористостью; в чем заключается различие? В чем заключается сущность уравнения Козени-Кармана? Какие величины определяют проницаемость трещиноватых пород? Почему проницаемость кернов пород не всегда характеризует проницаемость трещиноватых пород в естественных условиях? Как изменяется проницаемость горных пород с межзерновой пористостью от глубины залегания? Что такое упругие (обратимые) изменения проницаемости горных пород? Относительные фазовые проницаемости горных пород. Классификация осадочных пород по проницаемости.
Описание слайда:
Вопросы для самоконтроля Уравнение Дарси для фильтрации жидкости и газа в породах с межзерновой пористостью; в чем заключается различие? В чем заключается сущность уравнения Козени-Кармана? Какие величины определяют проницаемость трещиноватых пород? Почему проницаемость кернов пород не всегда характеризует проницаемость трещиноватых пород в естественных условиях? Как изменяется проницаемость горных пород с межзерновой пористостью от глубины залегания? Что такое упругие (обратимые) изменения проницаемости горных пород? Относительные фазовые проницаемости горных пород. Классификация осадочных пород по проницаемости.

Слайд 33


Проницаемость, слайд №33
