Слайд 1

Описание слайда:

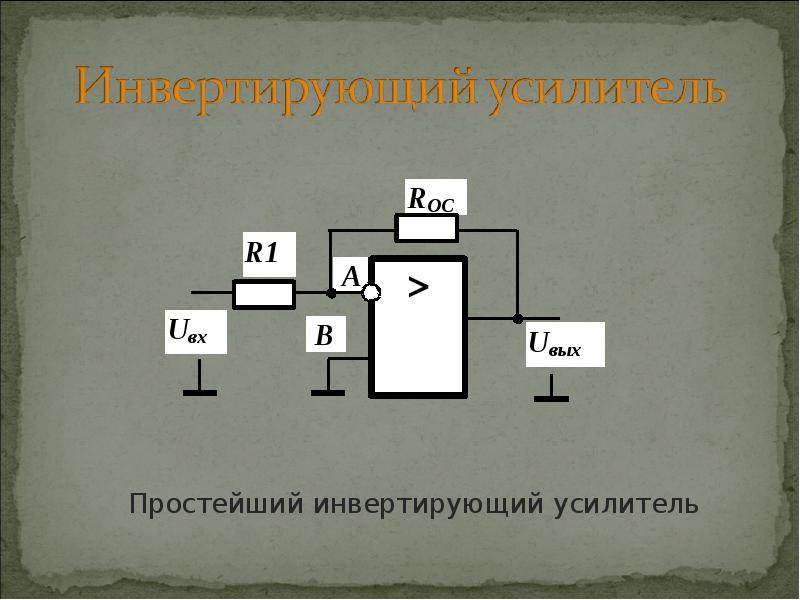

Простейший инвертирующий усилитель

Слайд 2

Описание слайда:

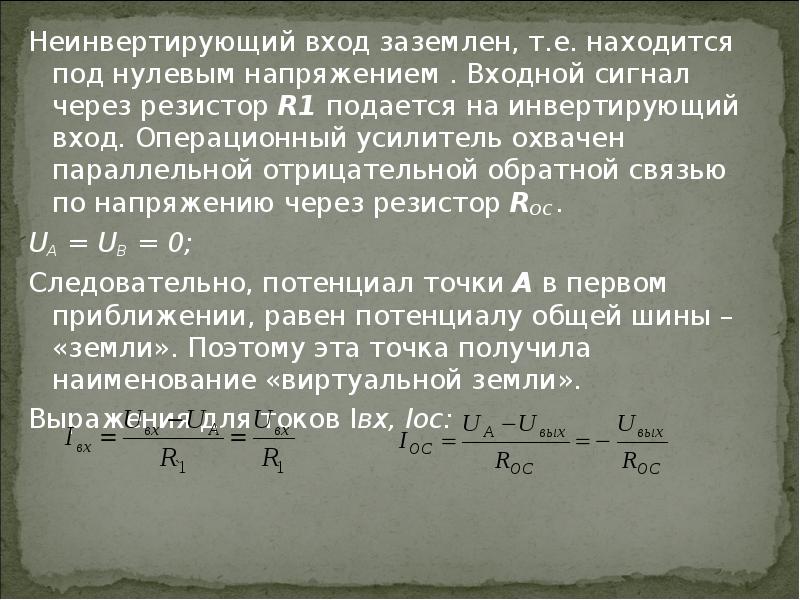

Неинвертирующий вход заземлен, т.е. находится под нулевым напряжением . Входной сигнал через резистор R1 подается на инвертирующий вход. Операционный усилитель охвачен параллельной отрицательной обратной связью по напряжению через резистор RОС. Неинвертирующий вход заземлен, т.е. находится под нулевым напряжением . Входной сигнал через резистор R1 подается на инвертирующий вход. Операционный усилитель охвачен параллельной отрицательной обратной связью по напряжению через резистор RОС. UA = UB = 0; Следовательно, потенциал точки А в первом приближении, равен потенциалу общей шины – «земли». Поэтому эта точка получила наименование «виртуальной земли». Выражения для токов Iвх, Iос:

Слайд 3

Описание слайда:

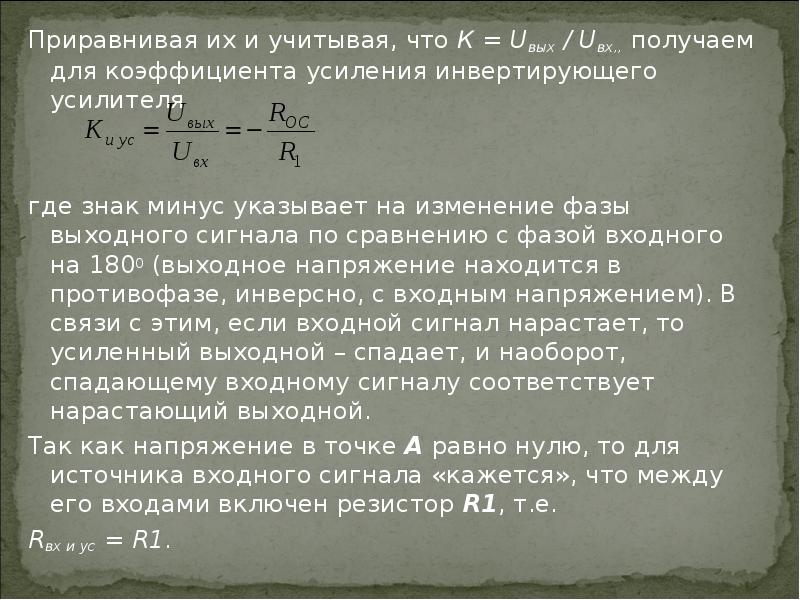

Приравнивая их и учитывая, что К = Uвых / Uвх,, получаем для коэффициента усиления инвертирующего усилителя Приравнивая их и учитывая, что К = Uвых / Uвх,, получаем для коэффициента усиления инвертирующего усилителя где знак минус указывает на изменение фазы выходного сигнала по сравнению с фазой входного на 1800 (выходное напряжение находится в противофазе, инверсно, с входным напряжением). В связи с этим, если входной сигнал нарастает, то усиленный выходной – спадает, и наоборот, спадающему входному сигналу соответствует нарастающий выходной. Так как напряжение в точке А равно нулю, то для источника входного сигнала «кажется», что между его входами включен резистор R1, т.е. Rвх и ус = R1.

Слайд 4

Описание слайда:

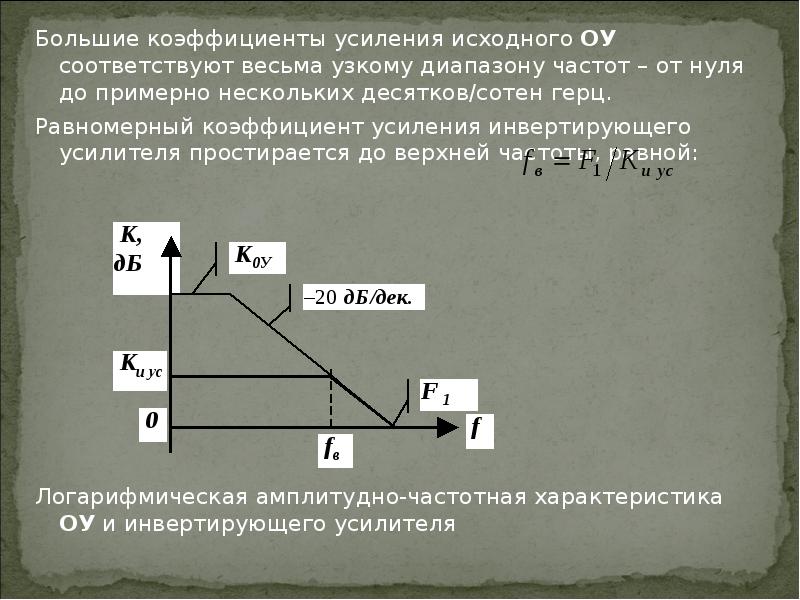

Большие коэффициенты усиления исходного ОУ соответствуют весьма узкому диапазону частот – от нуля до примерно нескольких десятков/сотен герц. Большие коэффициенты усиления исходного ОУ соответствуют весьма узкому диапазону частот – от нуля до примерно нескольких десятков/сотен герц. Равномерный коэффициент усиления инвертирующего усилителя простирается до верхней частоты, равной: Логарифмическая амплитудно-частотная характеристика ОУ и инвертирующего усилителя

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

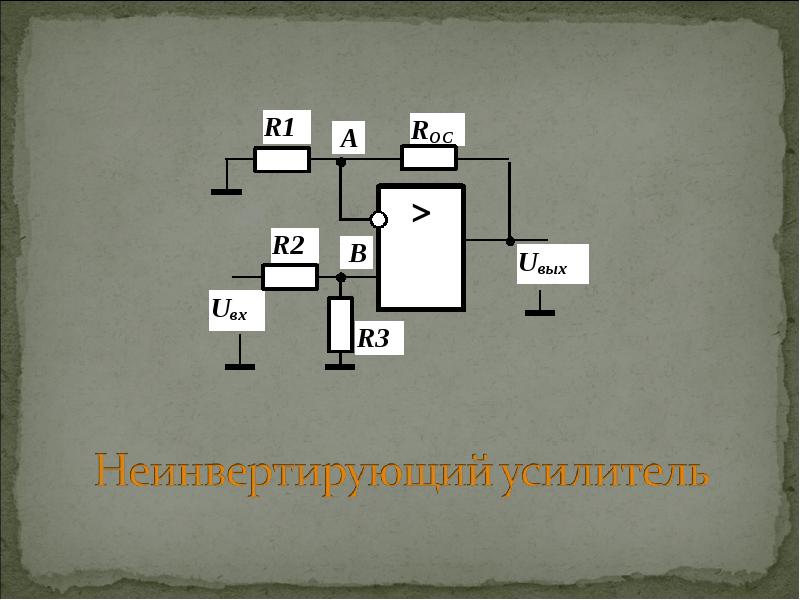

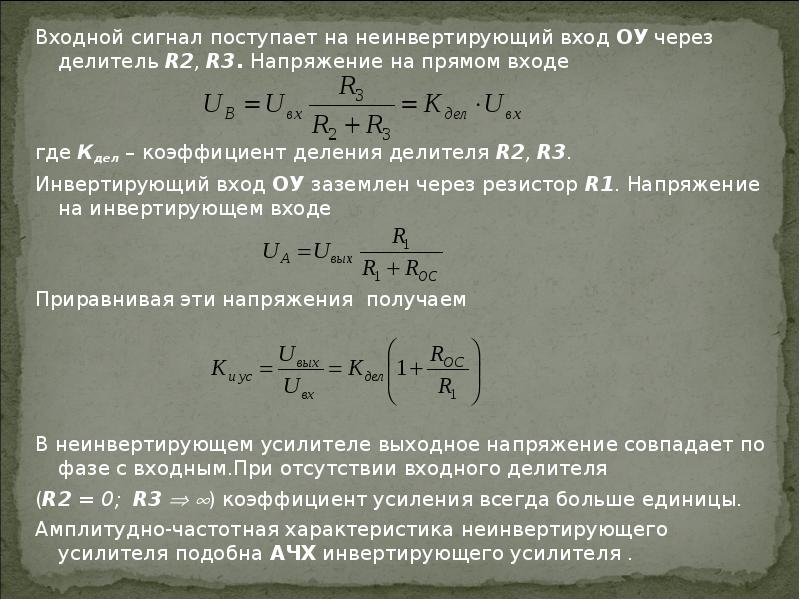

Входной сигнал поступает на неинвертирующий вход ОУ через делитель R2, R3. Напряжение на прямом входе Входной сигнал поступает на неинвертирующий вход ОУ через делитель R2, R3. Напряжение на прямом входе где Кдел – коэффициент деления делителя R2, R3. Инвертирующий вход ОУ заземлен через резистор R1. Напряжение на инвертирующем входе Приравнивая эти напряжения получаем В неинвертирующем усилителе выходное напряжение совпадает по фазе с входным.При отсутствии входного делителя (R2 = 0; R3  ) коэффициент усиления всегда больше единицы. Амплитудно-частотная характеристика неинвертирующего усилителя подобна АЧХ инвертирующего усилителя .

Слайд 7

Описание слайда:

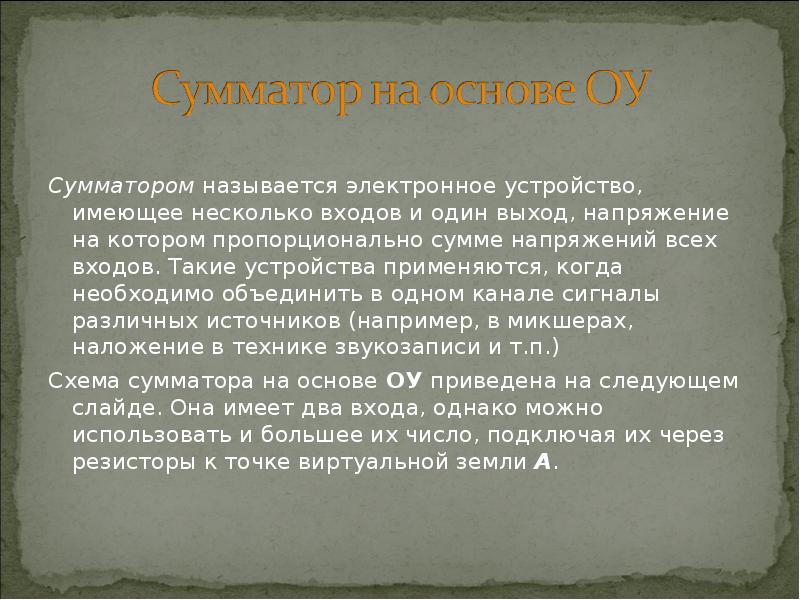

Сумматором называется электронное устройство, имеющее несколько входов и один выход, напряжение на котором пропорционально сумме напряжений всех входов. Такие устройства применяются, когда необходимо объединить в одном канале сигналы различных источников (например, в микшерах, наложение в технике звукозаписи и т.п.) Схема сумматора на основе ОУ приведена на следующем слайде. Она имеет два входа, однако можно использовать и большее их число, подключая их через резисторы к точке виртуальной земли А.

Слайд 8

Описание слайда:

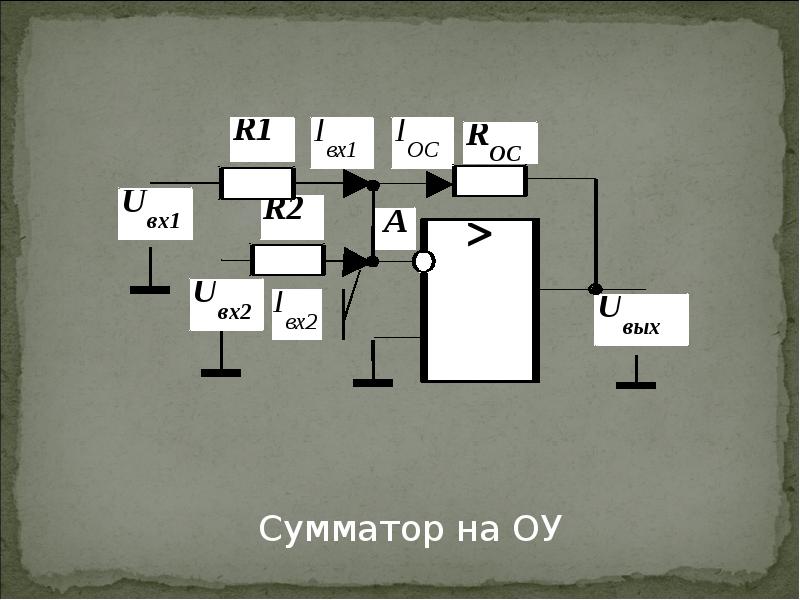

Сумматор на ОУ

Слайд 9

Описание слайда:

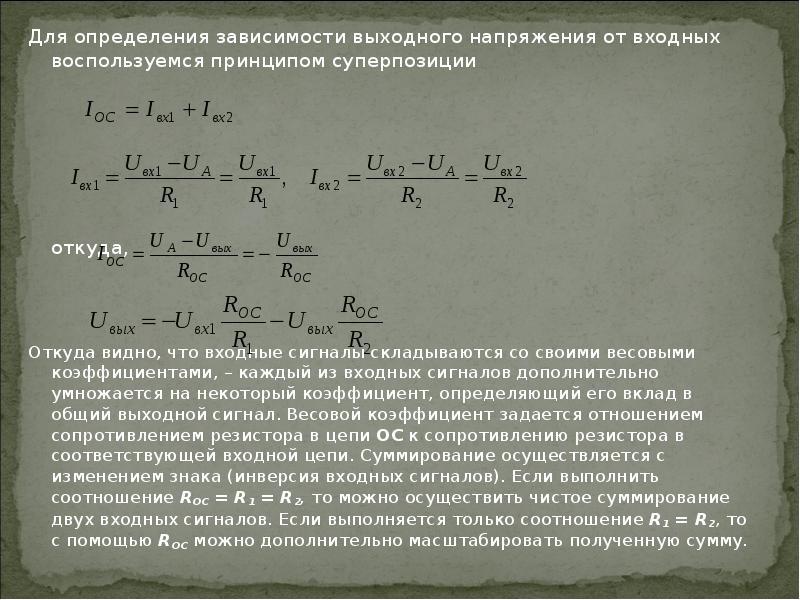

Для определения зависимости выходного напряжения от входных воспользуемся принципом суперпозиции Для определения зависимости выходного напряжения от входных воспользуемся принципом суперпозиции откуда, Откуда видно, что входные сигналы складываются со своими весовыми коэффициентами, – каждый из входных сигналов дополнительно умножается на некоторый коэффициент, определяющий его вклад в общий выходной сигнал. Весовой коэффициент задается отношением сопротивлением резистора в цепи ОС к сопротивлению резистора в соответствующей входной цепи. Суммирование осуществляется с изменением знака (инверсия входных сигналов). Если выполнить соотношение RОС = R1 = R2, то можно осуществить чистое суммирование двух входных сигналов. Если выполняется только соотношение R1 = R2, то с помощью RОС можно дополнительно масштабировать полученную сумму.
