ТКП 336-2011 Утвержден постановлением Министерства энергетики Республики Беларусь от 12.08.2011 № 184. Введен впервые (с отменой РД 34.21.122-87 Инструкция по устройству молниезащиты в здании и сооружении). Настоящий технический кодекс установившейся практики применяется для всех видов зданий, сооружений независимо от ведомственной принадлежности и формы собственности. ТКП регламентирует требования к устройствам молниезащиты при проектировании, реконструкции, ремонте зданий и сооружений различного назначения и подводимых к ним инженерных коммуникаций. Применяется при: а) проектировании, установке, проверке и техническом обслуживании систем молниезащиты (СМЗ) для зданий (сооружений) без ограничения высоты; б) проектировании СМЗ находящихся внутри зданий установок, приборов, оборудования; в) установлении мер защиты от поражения людей электрическим током из-за напряжения прикосновения и шагового напряжения; г) при проектировании СМЗ электрических станций, подстанций и воздушных линий электропередач.

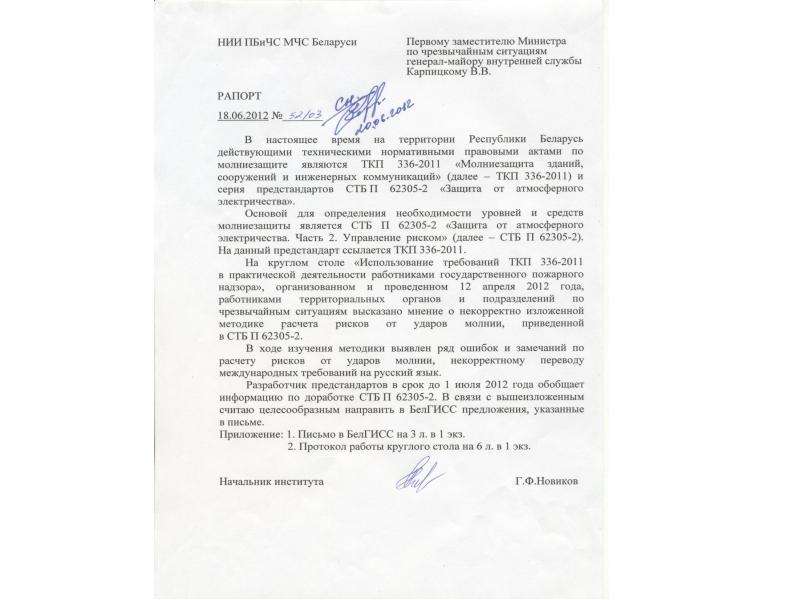

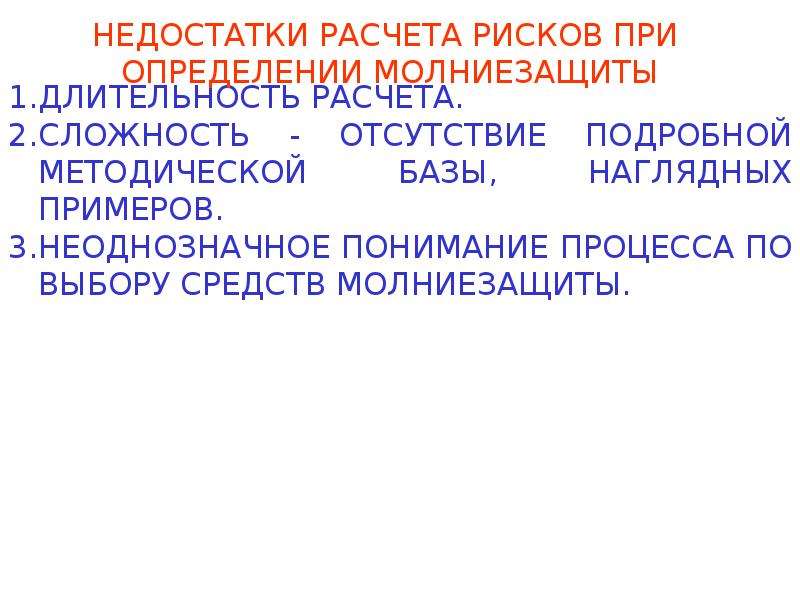

Работа по совершенствованию требований в области молниезащиты 15.03.2012 семинар в РУП «Главгосттройэкспертиза»: «…принято к сведению целесообразность размещения молниеприемной сетки непосредственно (без держателей) на кровле с показателем РП1»; 12.04.2012 круглый стол с работниками областных управлений МЧС: «…подготовить и направить в Госстандарт предложения по внесению изменений и дополнений в СТБ П IEC 62305-2»; «…проводить работу по автоматизации процесса определения необходимости, уровней и средств молниезащиты».

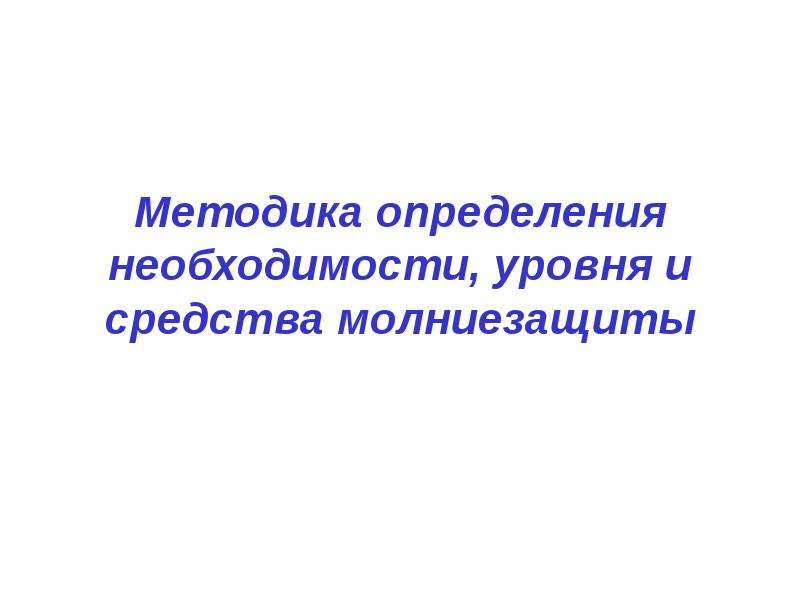

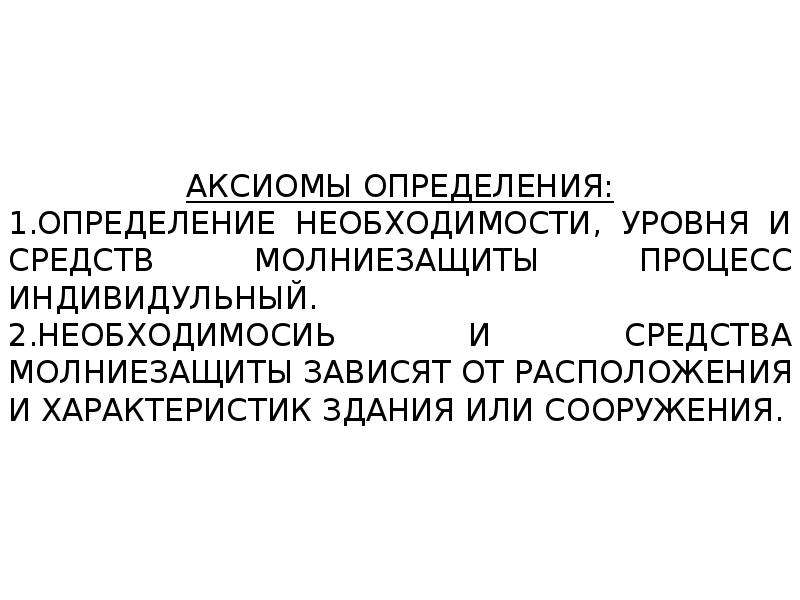

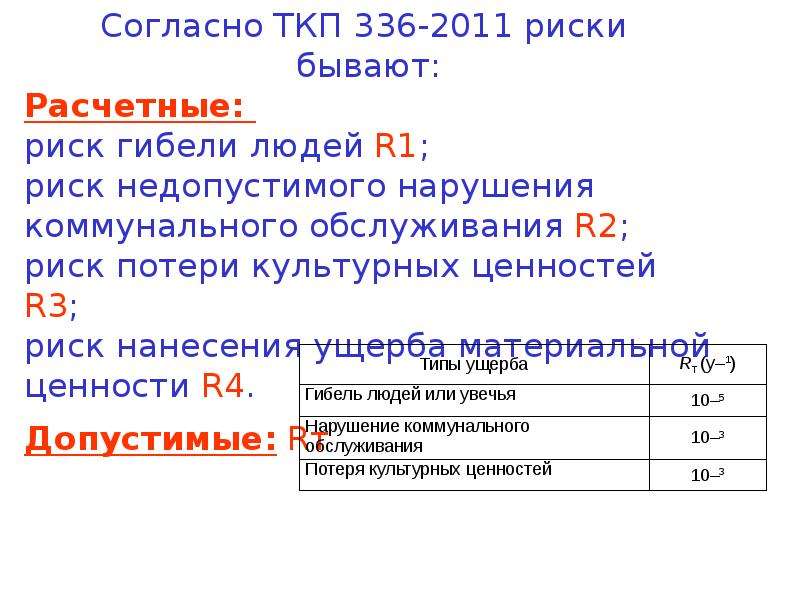

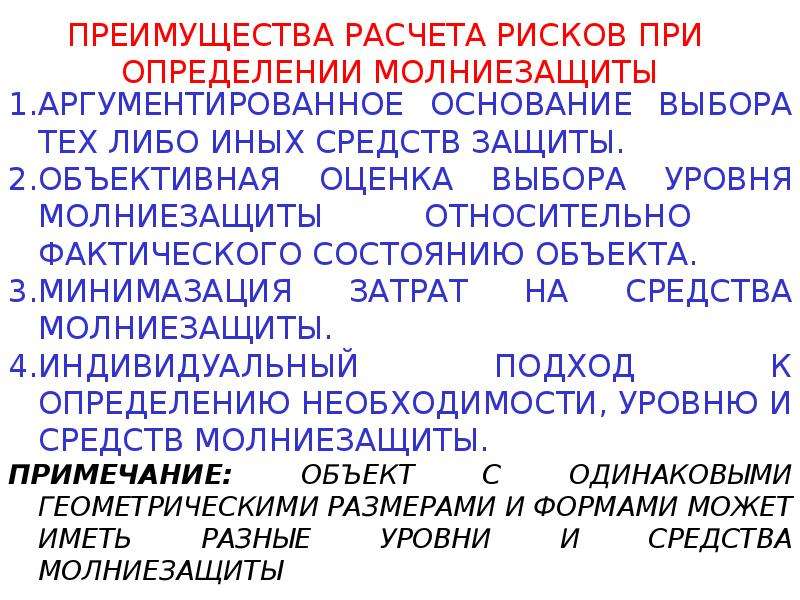

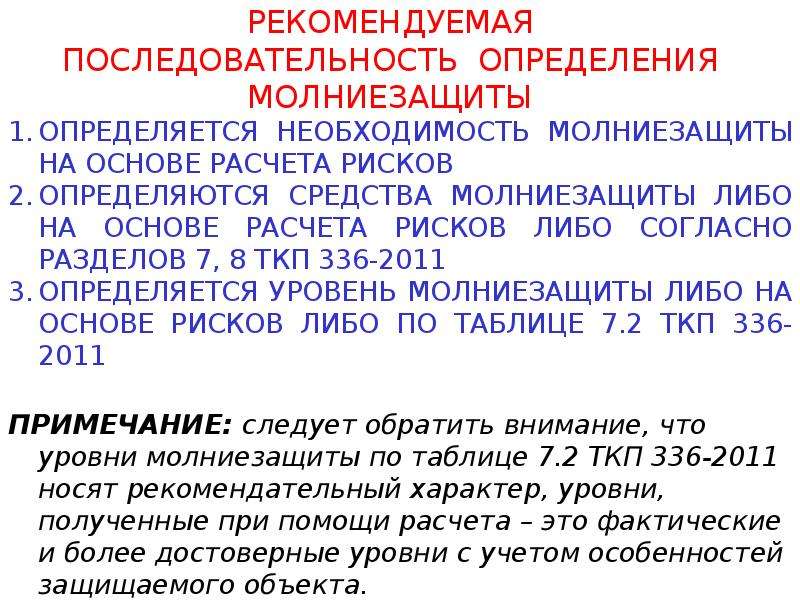

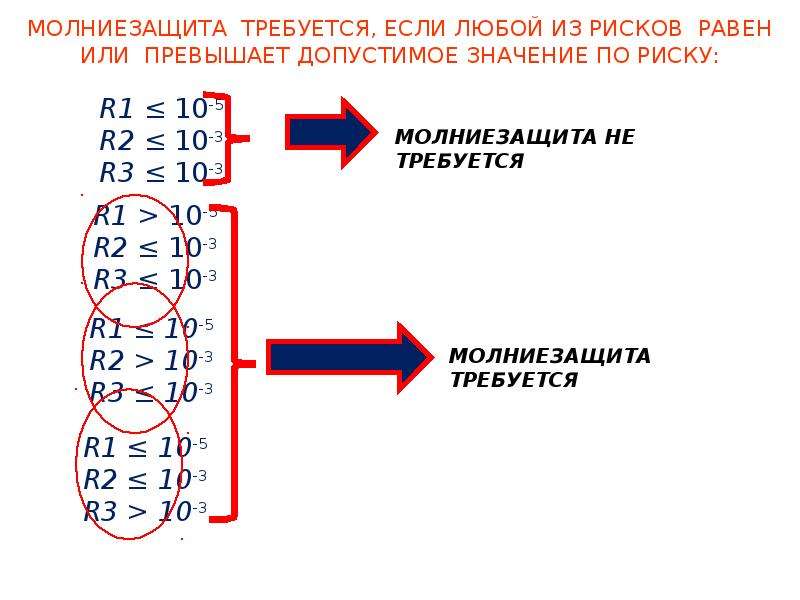

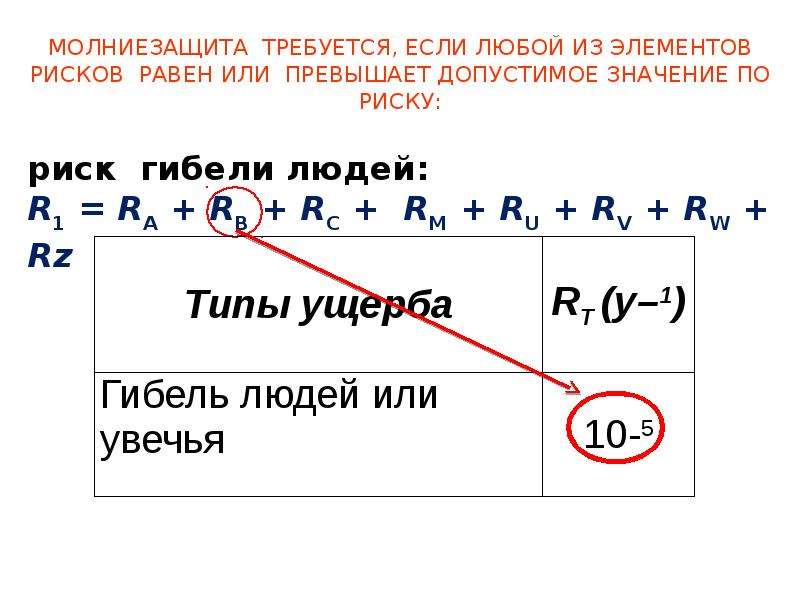

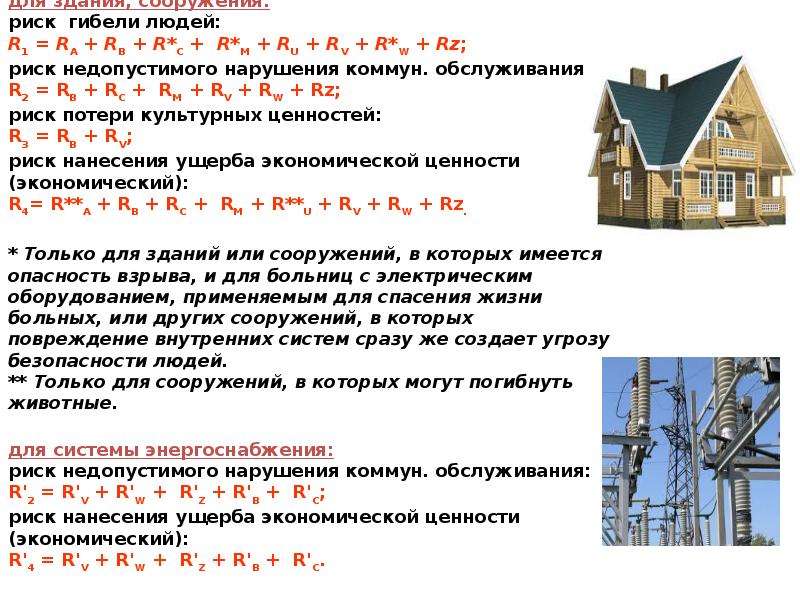

Методика определения необходимости, уровня и средства молниезащиты

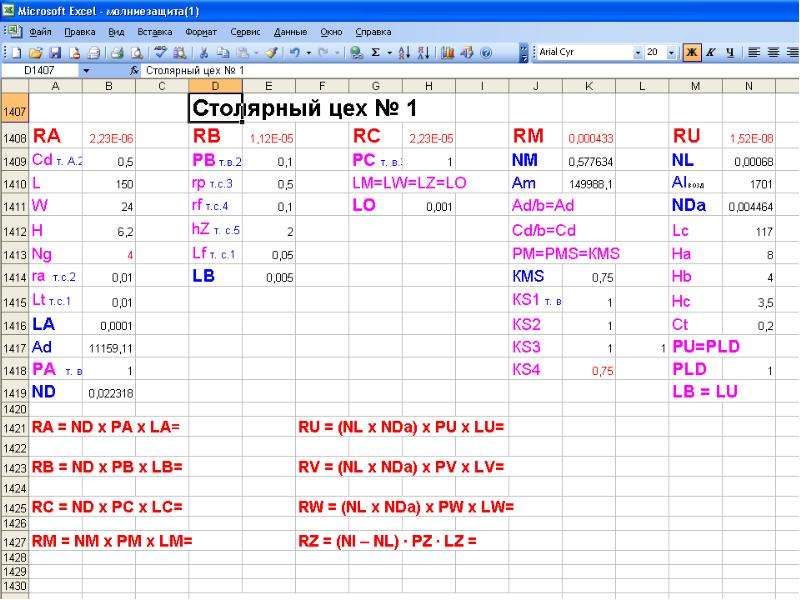

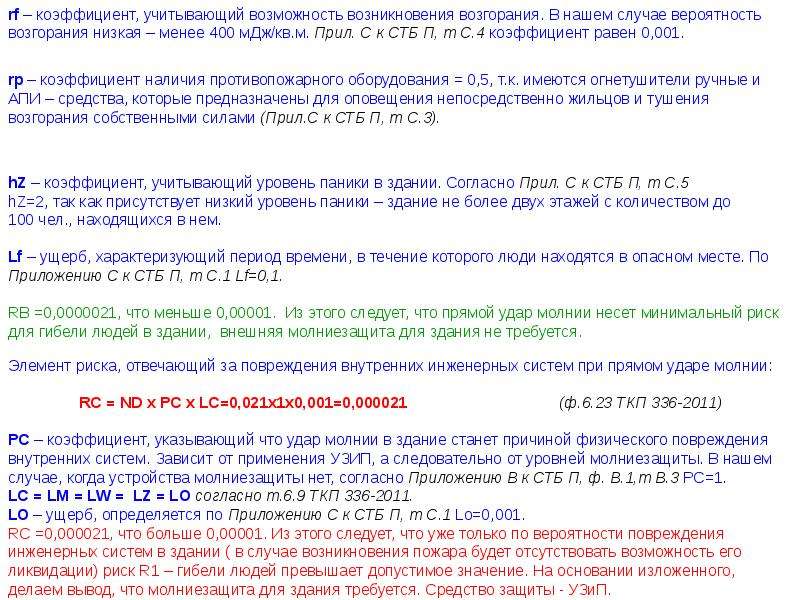

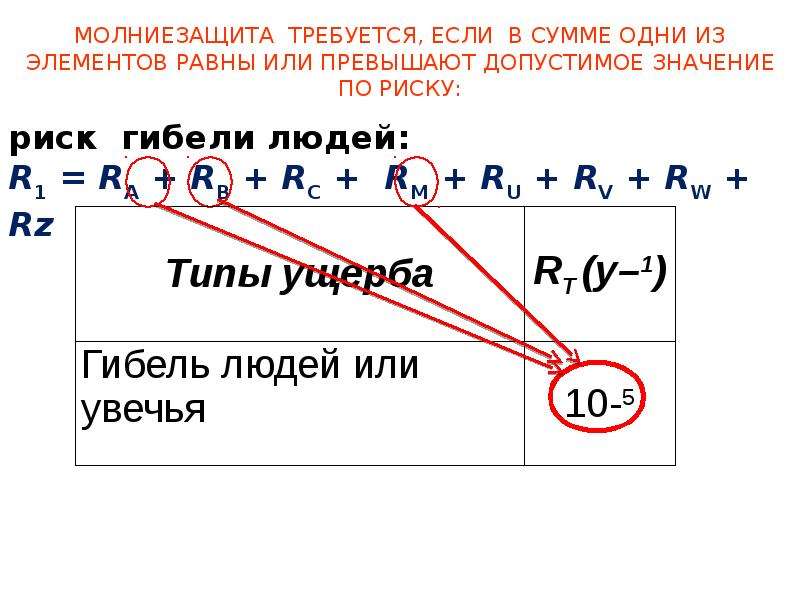

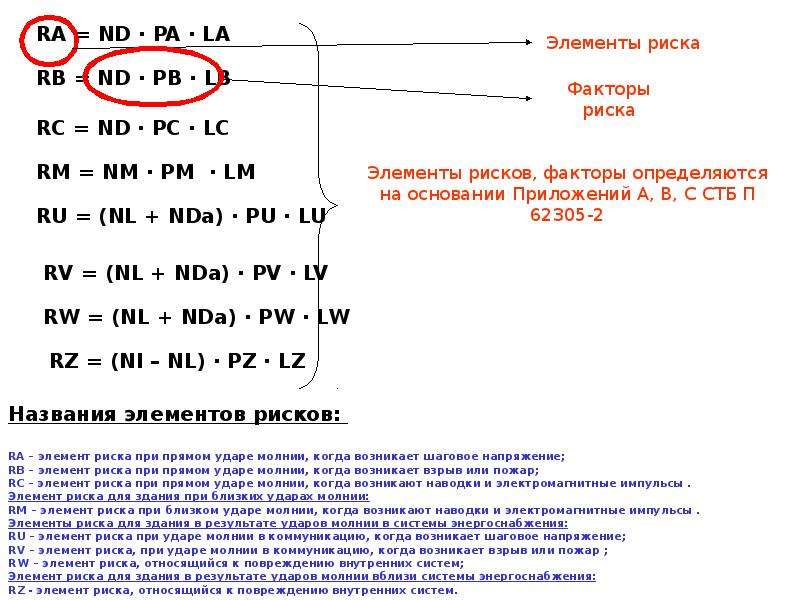

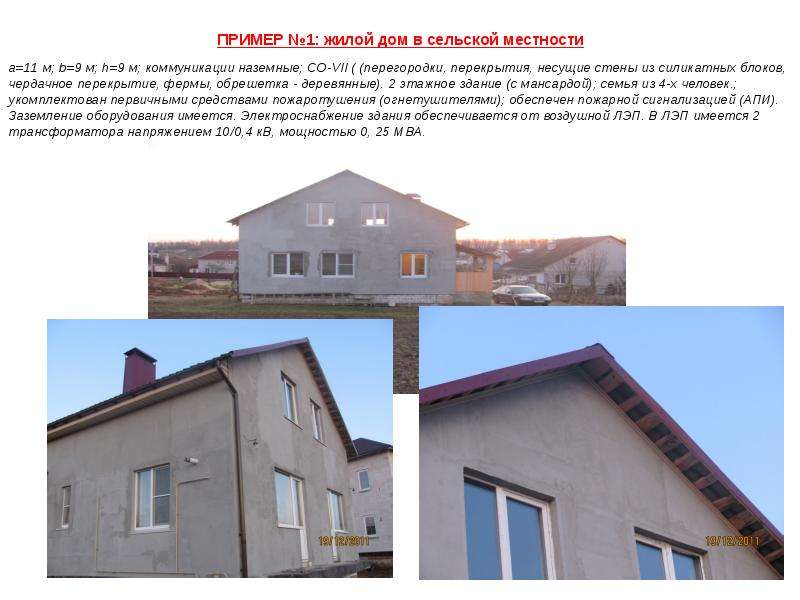

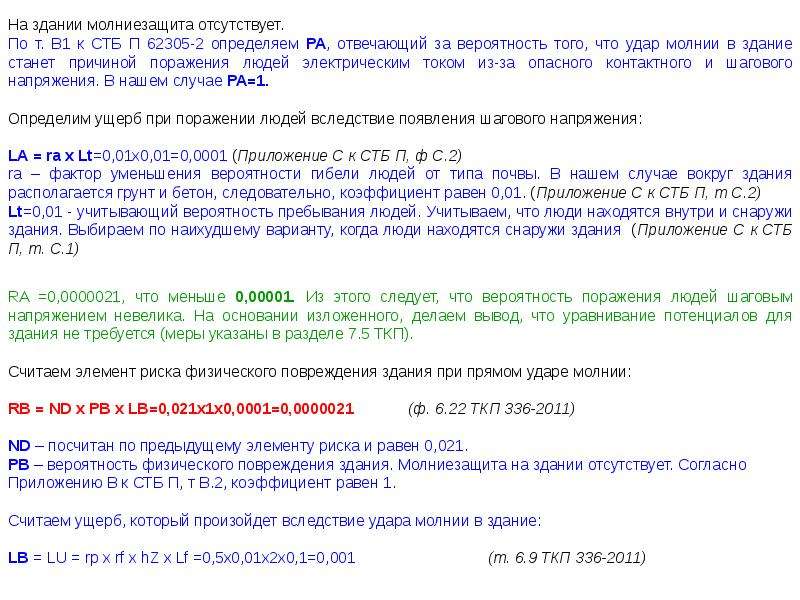

Расчетов элементов рисков и определение необходимости молниезащиты для жилого дома в сельской местности по четырем элементам риска

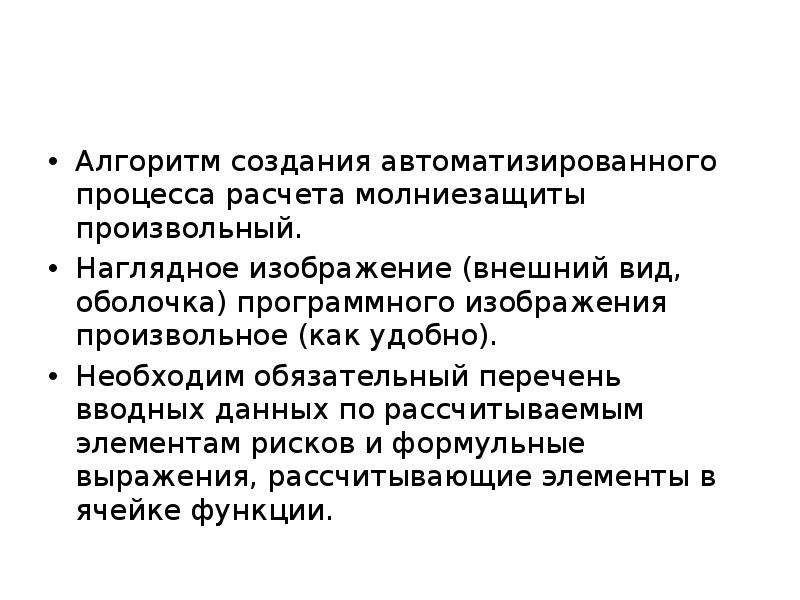

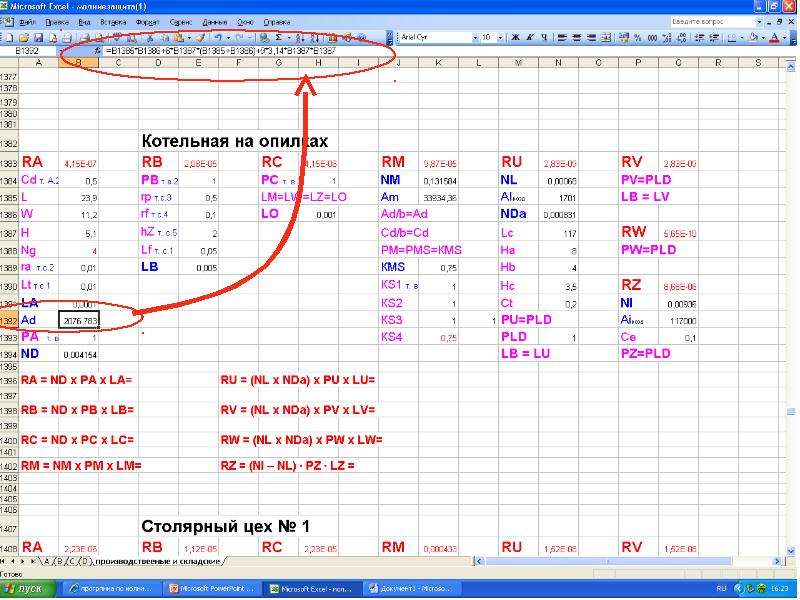

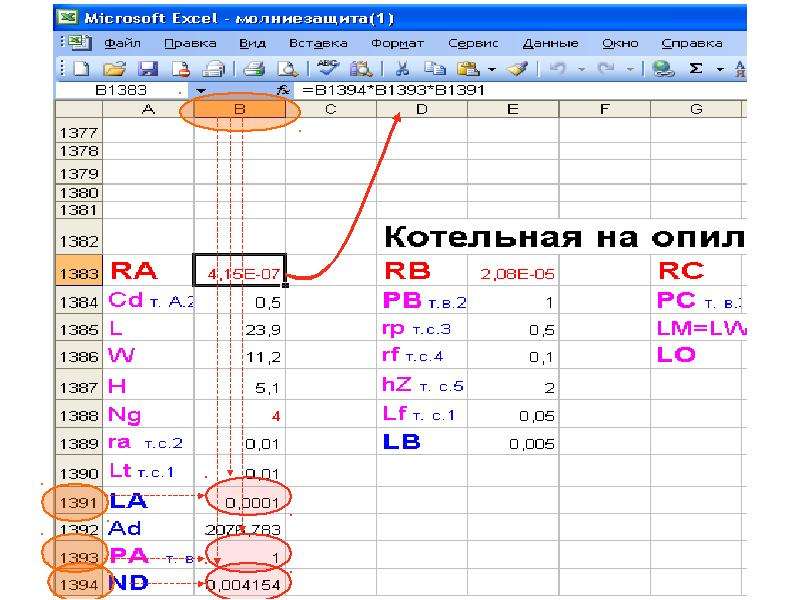

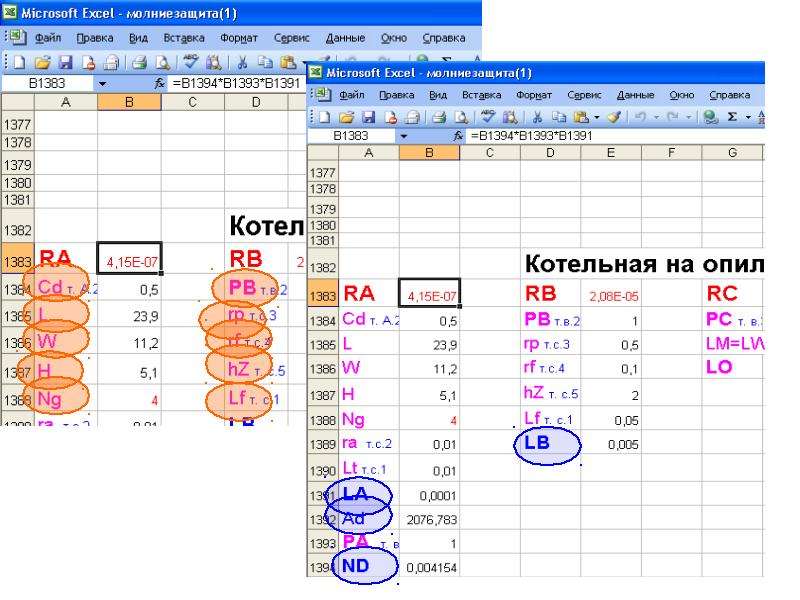

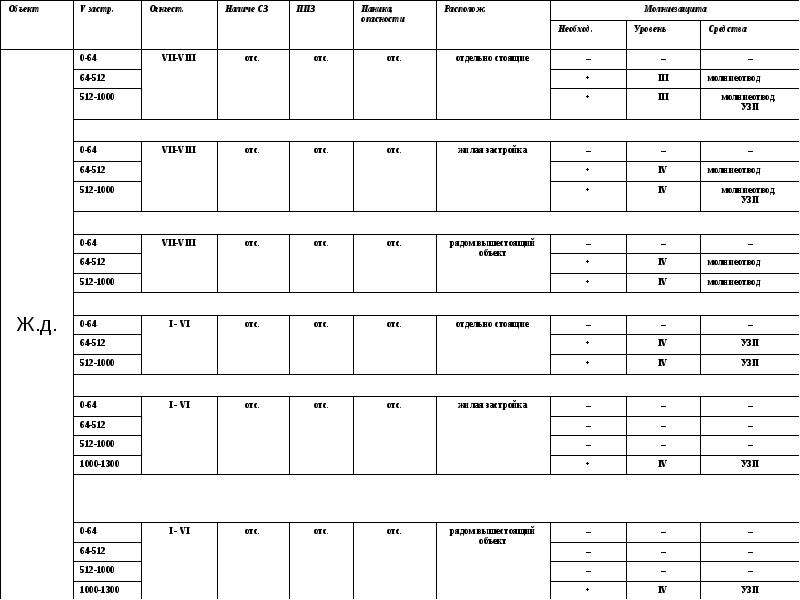

Алгоритм создания автоматизированного процесса расчета молниезащиты произвольный. Алгоритм создания автоматизированного процесса расчета молниезащиты произвольный. Наглядное изображение (внешний вид, оболочка) программного изображения произвольное (как удобно). Необходим обязательный перечень вводных данных по рассчитываемым элементам рисков и формульные выражения, рассчитывающие элементы в ячейке функции.

Функции для операций «+» - сумма «-» - разность «*» - произведение «/» - деление

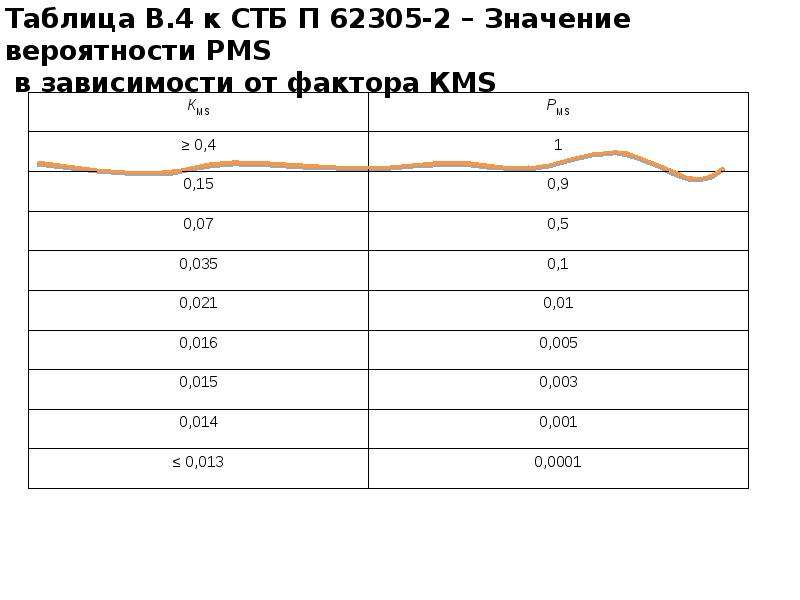

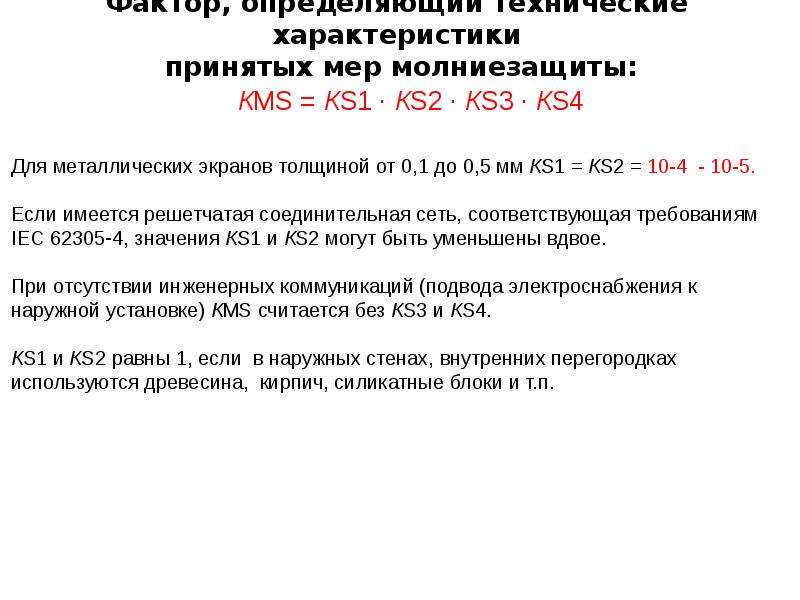

Таблица В.4 к СТБ П 62305-2 – Значение вероятности РМS в зависимости от фактора КМS

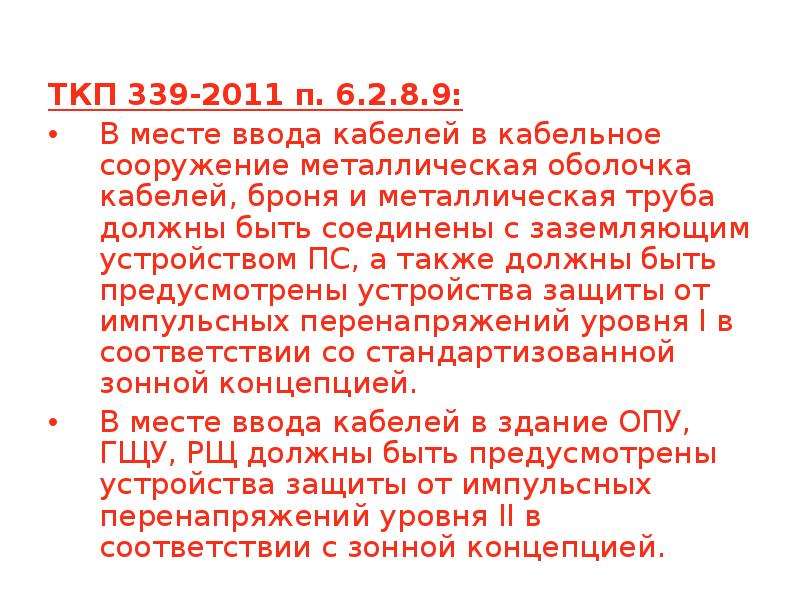

ТКП 339-2011 п. 6.2.8.9: В месте ввода кабелей в кабельное сооружение металлическая оболочка кабелей, броня и металлическая труба должны быть соединены с заземляющим устройством ПС, а также должны быть предусмотрены устройства защиты от импульсных перенапряжений уровня I в соответствии со стандартизованной зонной концепцией. В месте ввода кабелей в здание ОПУ, ГЩУ, РЩ должны быть предусмотрены устройства защиты от импульсных перенапряжений уровня II в соответствии с зонной концепцией.

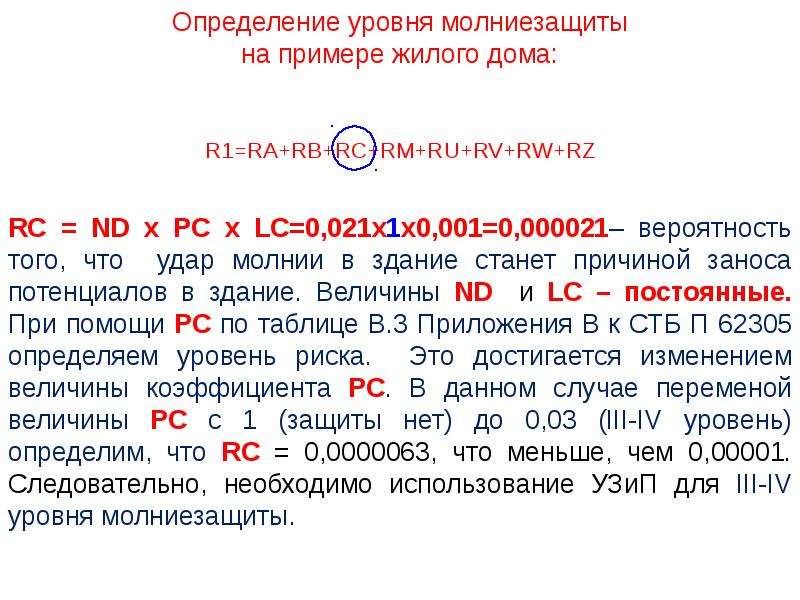

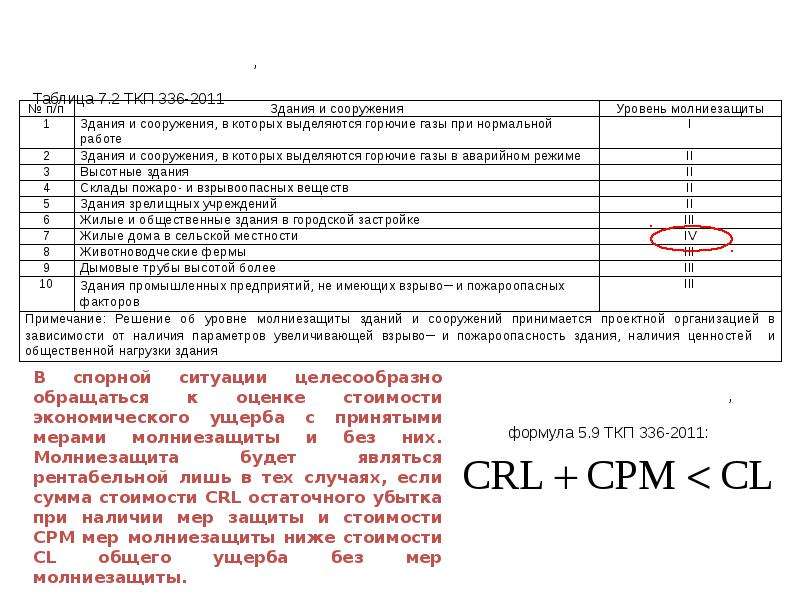

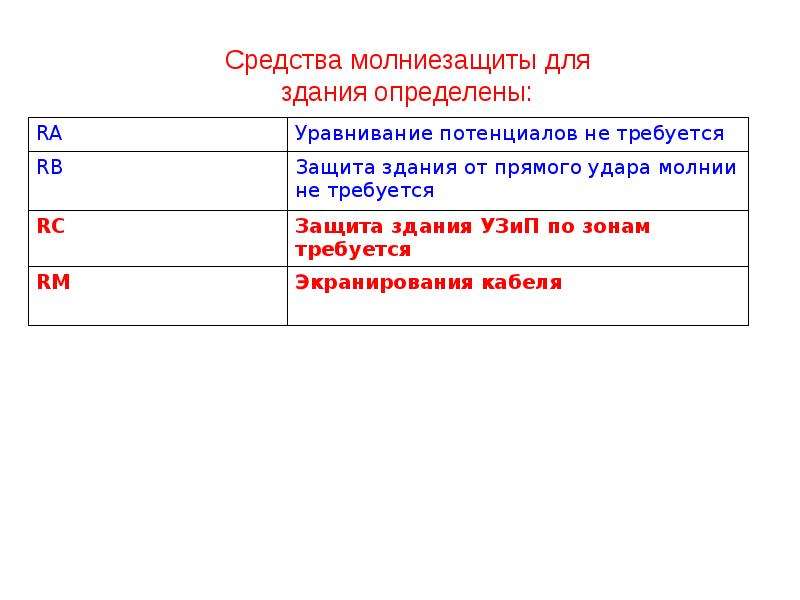

Уровень молниезащиты: Если зданию устройство молниезащиты необходимо, уровень молниезащиты подбирается путем подбора коэффициентов, характеризующих молниезащиту, например, Рв, до значения допустимого риска. Коэффициент Рв непосредственно зависит от уровня молниезащиты и регулирует значение риска гибели и потери культурных ценностей. Примечание: для зданий, содержащих твердые взрывчатые материалы, желательно применять изолированную внешнюю систему молниезащиты, указанную в 5.1.2 СТБ П 62305-3 (информация о особенностях защиты взрывоопасных объектов приведена в приложении D.4 СТБ П 62305-3 ).

ОТВЕТЫ НА ВОПРОСЫ

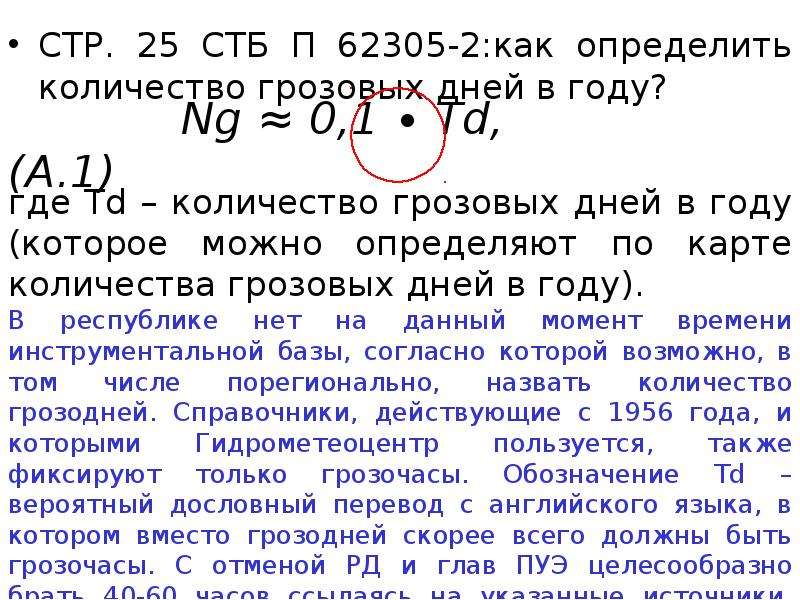

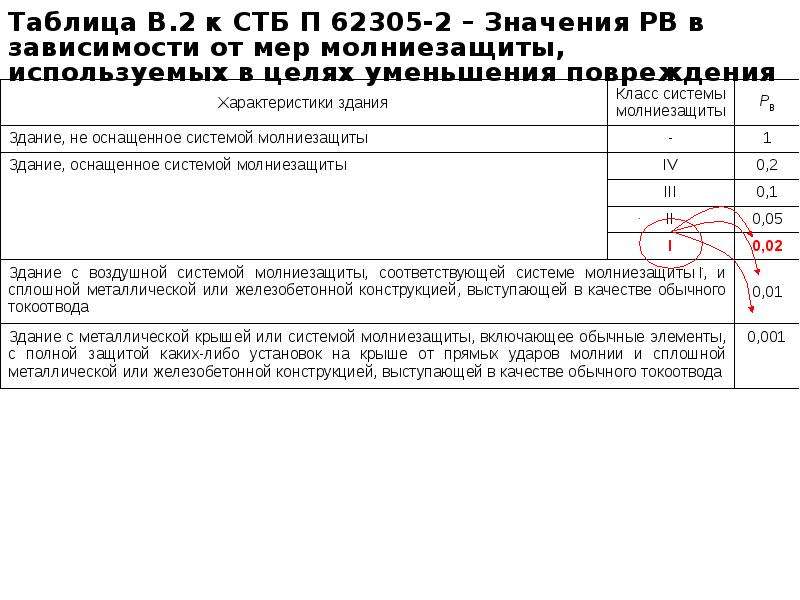

Таблица В.2 к СТБ П 62305-2 – Значения РВ в зависимости от мер молниезащиты, используемых в целях уменьшения повреждения Таблица В.2 к СТБ П 62305-2 – Значения РВ в зависимости от мер молниезащиты, используемых в целях уменьшения повреждения

Таблица С.4 – Значения фактора уменьшения rf в зависимости от риска возгорания здания

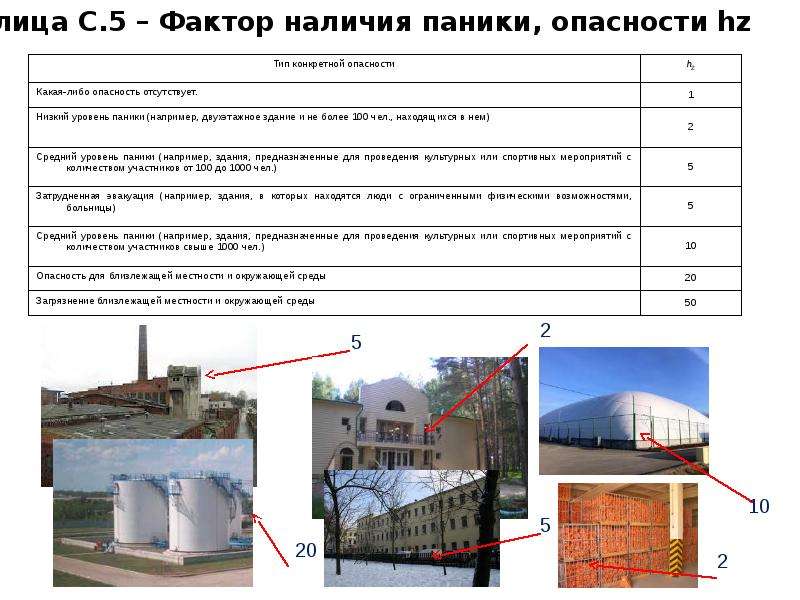

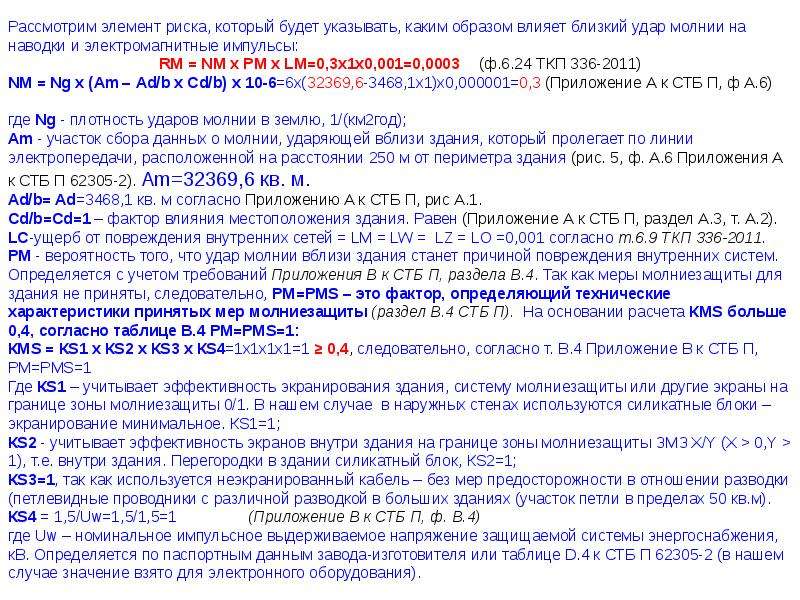

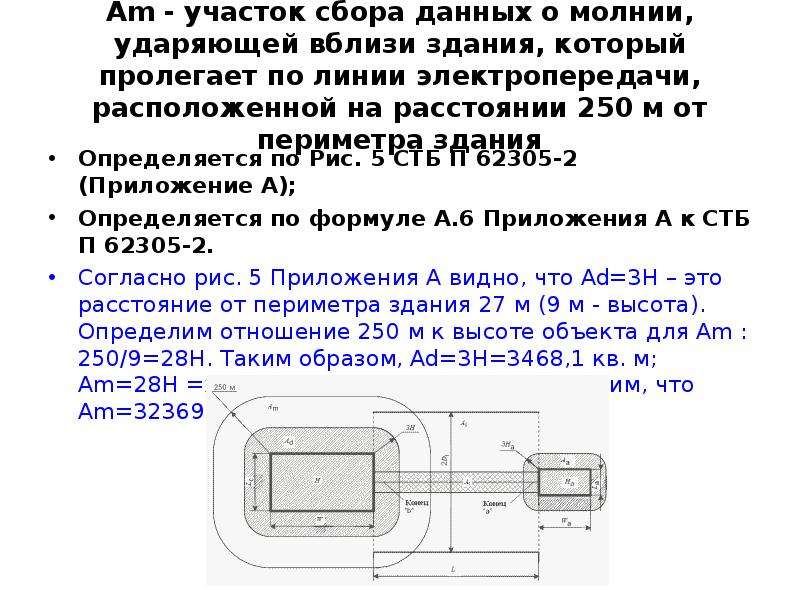

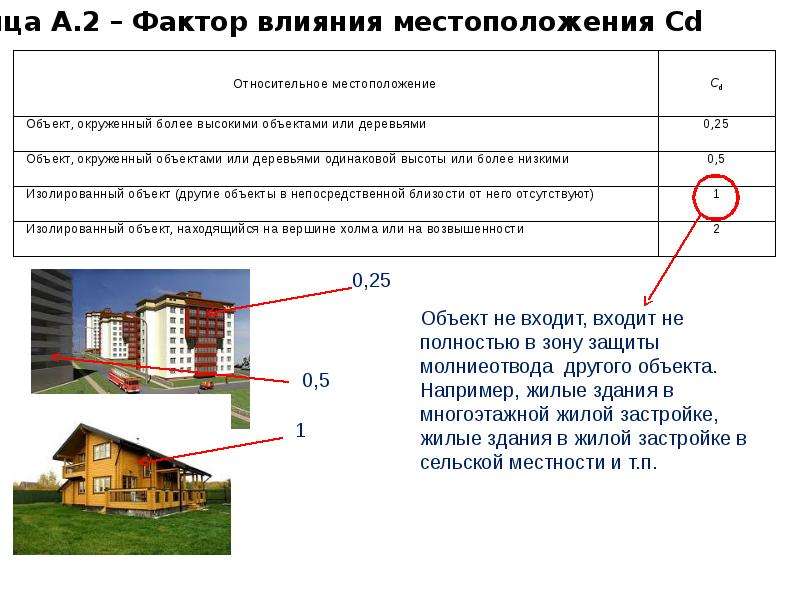

Am - участок сбора данных о молнии, ударяющей вблизи здания, который пролегает по линии электропередачи, расположенной на расстоянии 250 м от периметра здания Определяется по Рис. 5 СТБ П 62305-2 (Приложение А); Определяется по формуле А.6 Приложения А к СТБ П 62305-2. Согласно рис. 5 Приложения А видно, что Ad=3Н – это расстояние от периметра здания 27 м (9 м - высота). Определим отношение 250 м к высоте объекта для Am : 250/9=28H. Таким образом, Ad=3Н=3468,1 кв. м; Am=28Н =х. Составляем пропорцию и находим, что Am=32369,6 кв.м.

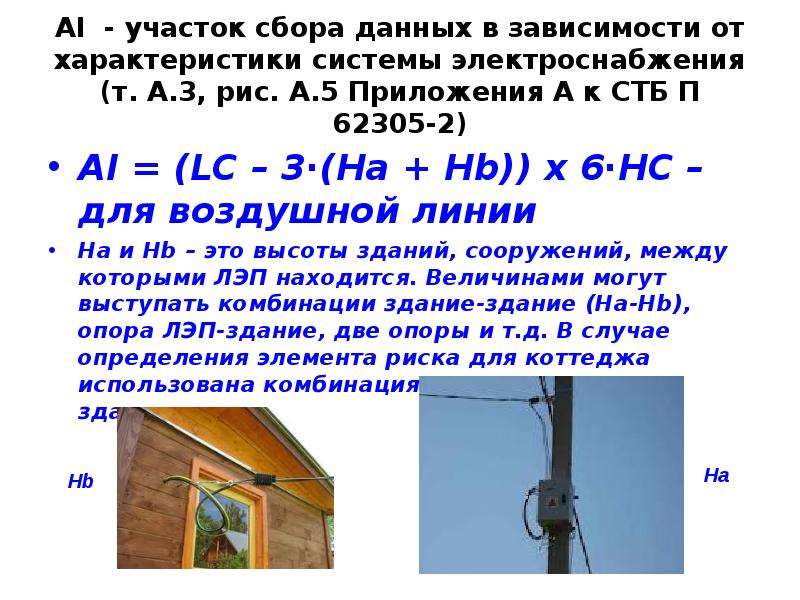

AI - участок сбора данных в зависимости от характеристики системы электроснабжения (т. А.3, рис. А.5 Приложения А к СТБ П 62305-2) AI = (LC – 3∙(Ha + Hb)) х 6∙HC – для воздушной линии Ha и Hb – это высоты зданий, сооружений, между которыми ЛЭП находится. Величинами могут выступать комбинации здание-здание (Ha-Hb), опора ЛЭП-здание, две опоры и т.д. В случае определения элемента риска для коттеджа использована комбинация по высотам «опора-здание».

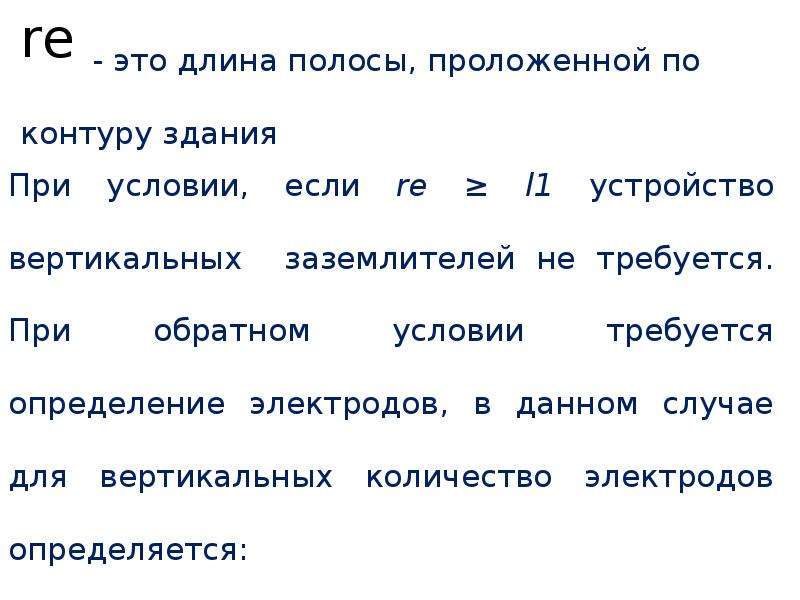

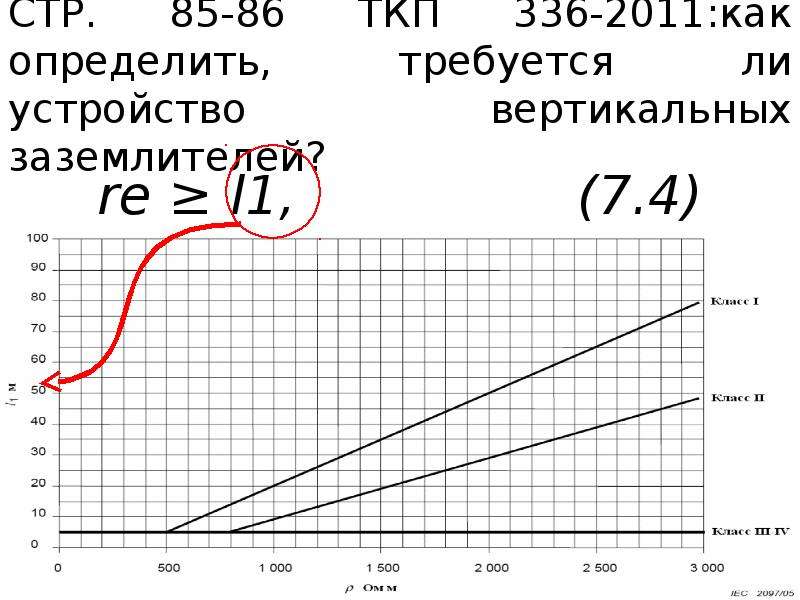

СТР. 85-86 ТКП 336-2011:как определить, требуется ли устройство вертикальных заземлителей? re ≥ l1, (7.4)

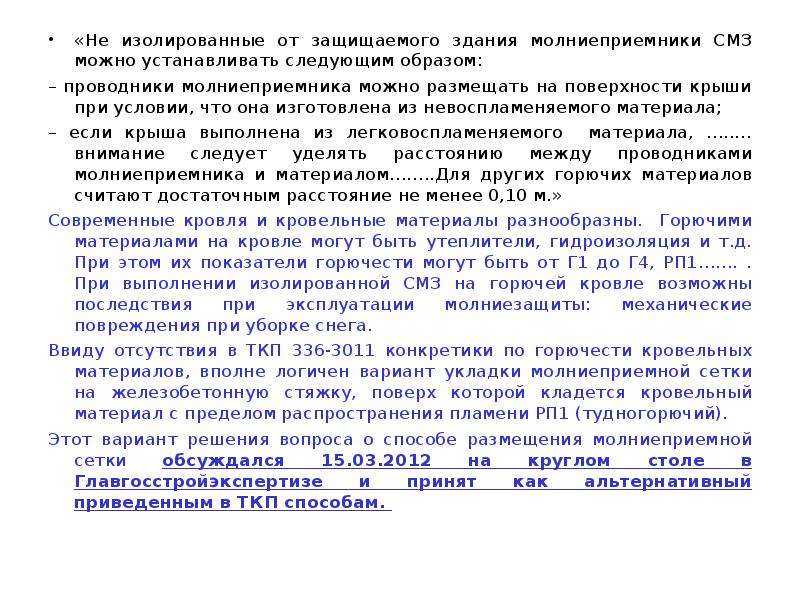

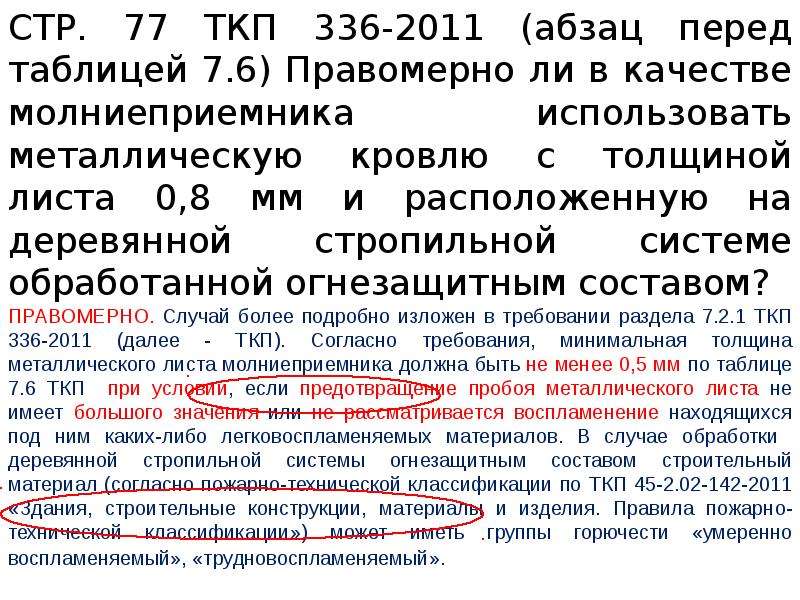

«Не изолированные от защищаемого здания молниеприемники СМЗ можно устанавливать следующим образом: «Не изолированные от защищаемого здания молниеприемники СМЗ можно устанавливать следующим образом: – проводники молниеприемника можно размещать на поверхности крыши при условии, что она изготовлена из невоспламеняемого материала; – если крыша выполнена из легковоспламеняемого материала, …..…внимание следует уделять расстоянию между проводниками молниеприемника и материалом……..Для других горючих материалов считают достаточным расстояние не менее 0,10 м.» Современные кровля и кровельные материалы разнообразны. Горючими материалами на кровле могут быть утеплители, гидроизоляция и т.д. При этом их показатели горючести могут быть от Г1 до Г4, РП1……. . При выполнении изолированной СМЗ на горючей кровле возможны последствия при эксплуатации молниезащиты: механические повреждения при уборке снега. Ввиду отсутствия в ТКП 336-3011 конкретики по горючести кровельных материалов, вполне логичен вариант укладки молниеприемной сетки на железобетонную стяжку, поверх которой кладется кровельный материал с пределом распространения пламени РП1 (тудногорючий). Этот вариант решения вопроса о способе размещения молниеприемной сетки обсуждался 15.03.2012 на круглом столе в Главгосстройэкспертизе и принят как альтернативный приведенным в ТКП способам.

Е = 1-Nc/Nd=0,9….0,85…. Е = 1-Nc/Nd=0,9….0,85…. Формула приведена в международном стандарте МЭК 62305 – как экспресс-способ определения уровней молниезащиты. Ncи Nd – показатели нормируемого (допустимого) и фактического опасных событий (ударов молнии в здание). В ТКП 336-2011, СТБ П 62305-2 нет сведений ни по формуле, ни по нормируемым значениям ударом молнии, ни по надежности молниезащиты относительно уровней. Использование такого способа не рекомендуется в целях исключения споров и необъективного подхода к определению уровня молниезащиты.

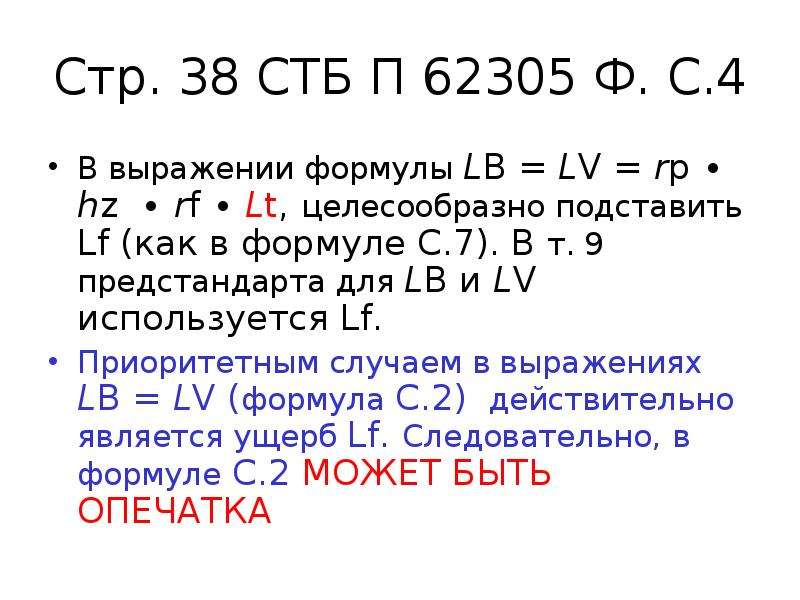

Стр. 38 СТБ П 62305 Ф. С.4 В выражении формулы LB = LV = rp ∙ hz ∙ rf ∙ Lt, целесообразно подставить Lf (как в формуле С.7). В т. 9 предстандарта для LB и LV используется Lf. Приоритетным случаем в выражениях LB = LV (формула С.2) действительно является ущерб Lf. Следовательно, в формуле С.2 МОЖЕТ БЫТЬ ОПЕЧАТКА
