Слайд 1

Описание слайда:

Расширенные возможности языка SQL Часть 3. Иерархические и рекурсивные запросы Борисенков Д.В. НПП “РЕЛЭКС” Кафедра МО ЭВМ ВГУ

Слайд 2

Описание слайда:

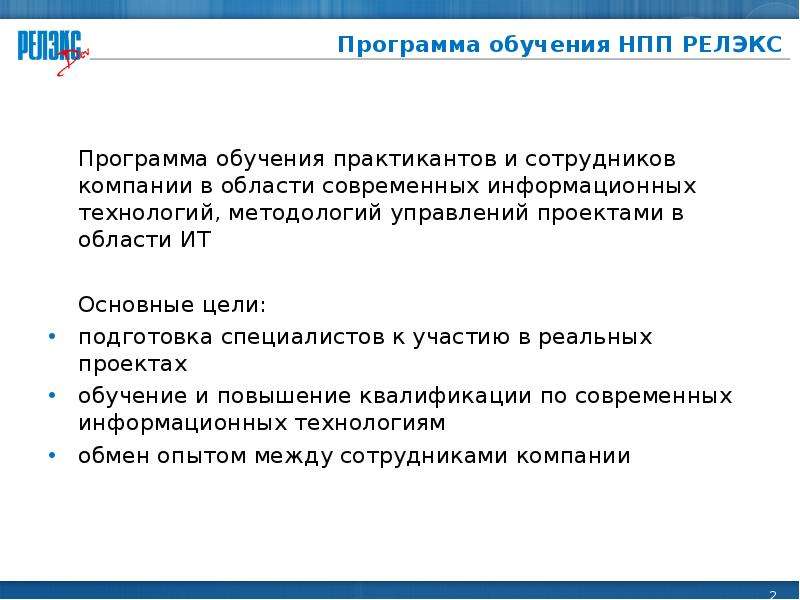

Программа обучения НПП РЕЛЭКС Программа обучения практикантов и сотрудников компании в области современных информационных технологий, методологий управлений проектами в области ИТ Основные цели: подготовка специалистов к участию в реальных проектах обучение и повышение квалификации по современных информационных технологиям обмен опытом между сотрудниками компании

Слайд 3

Описание слайда:

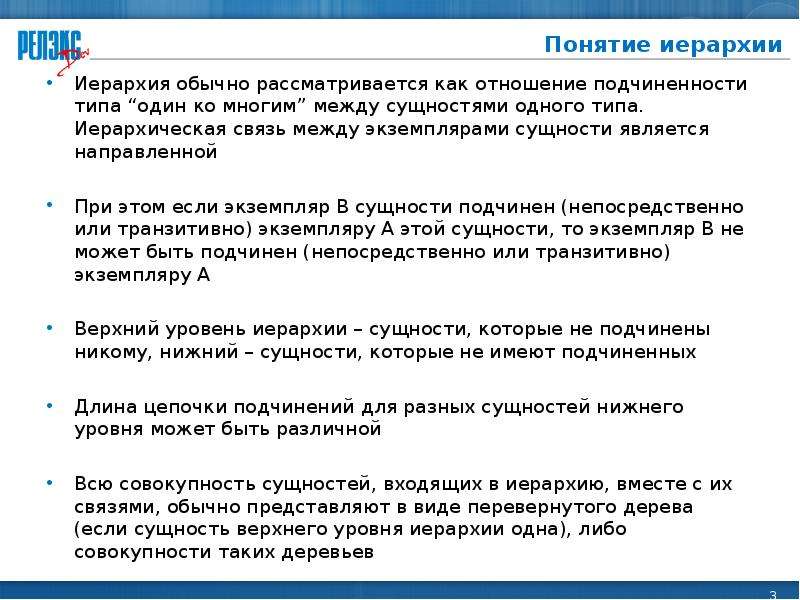

Понятие иерархии Иерархия обычно рассматривается как отношение подчиненности типа “один ко многим” между сущностями одного типа. Иерархическая связь между экземплярами сущности является направленной При этом если экземпляр B сущности подчинен (непосредственно или транзитивно) экземпляру A этой сущности, то экземпляр B не может быть подчинен (непосредственно или транзитивно) экземпляру A Верхний уровень иерархии – сущности, которые не подчинены никому, нижний – сущности, которые не имеют подчиненных Длина цепочки подчинений для разных сущностей нижнего уровня может быть различной Всю совокупность сущностей, входящих в иерархию, вместе с их связями, обычно представляют в виде перевернутого дерева (если сущность верхнего уровня иерархии одна), либо совокупности таких деревьев

Слайд 4

Описание слайда:

Примеры иерархической организации данных Иерархия подчинения должностей в организации “начальник – подчиненный” Генеалогическое дерево (простой вариант “отец – сын”) Иерархия файлов и каталогов на носителе информации Иерархия типа “часть – целое” (например “организация-подразделение” или “изделие – деталь”) Иерархия типа “частное-общее” (иерархия классов в программе ООП при одиночном наследовании; систематика органического мира – классификация Линнея)

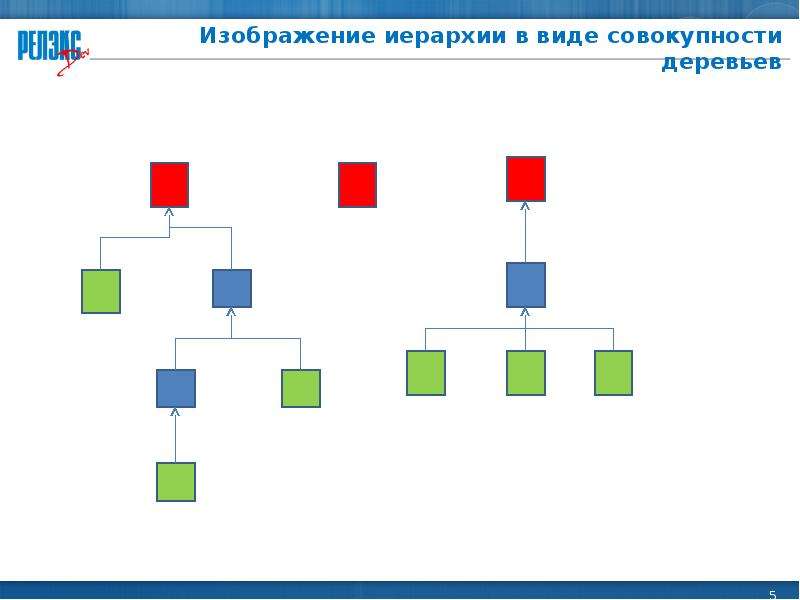

Слайд 5

Описание слайда:

Изображение иерархии в виде совокупности деревьев

Слайд 6

Описание слайда:

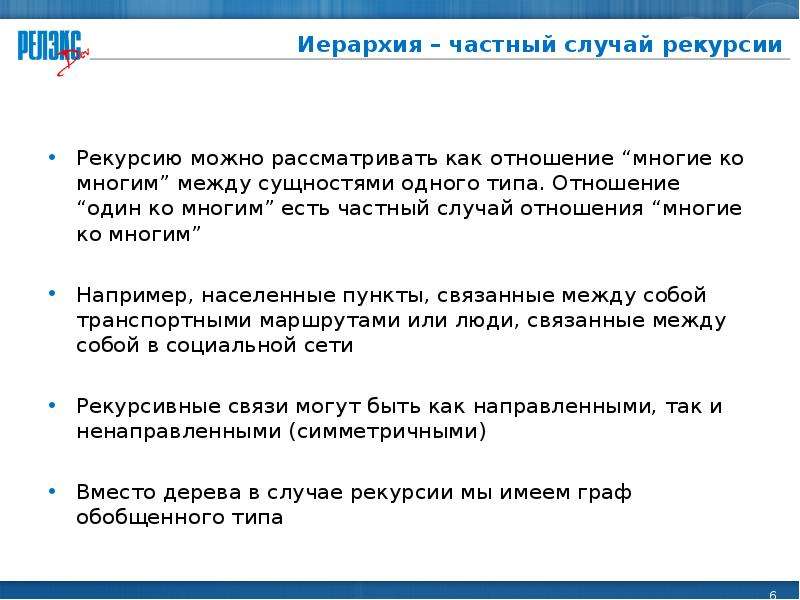

Иерархия – частный случай рекурсии Рекурсию можно рассматривать как отношение “многие ко многим” между сущностями одного типа. Отношение “один ко многим” есть частный случай отношения “многие ко многим” Например, населенные пункты, связанные между собой транспортными маршрутами или люди, связанные между собой в социальной сети Рекурсивные связи могут быть как направленными, так и ненаправленными (симметричными) Вместо дерева в случае рекурсии мы имеем граф обобщенного типа

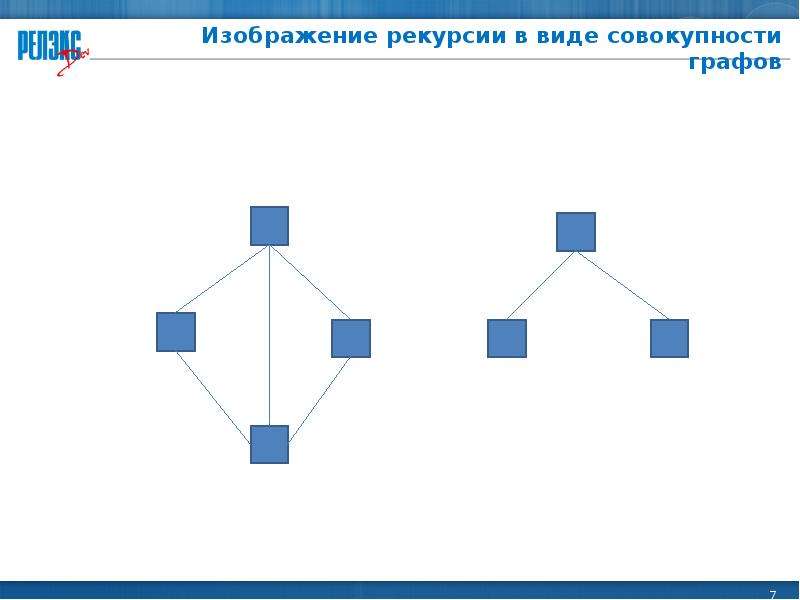

Слайд 7

Описание слайда:

Изображение рекурсии в виде совокупности графов

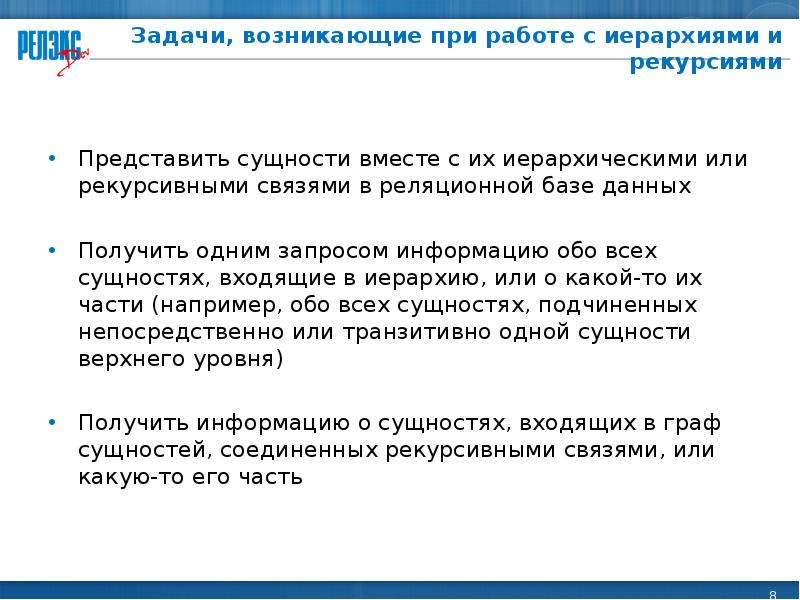

Слайд 8

Описание слайда:

Задачи, возникающие при работе с иерархиями и рекурсиями Представить сущности вместе с их иерархическими или рекурсивными связями в реляционной базе данных Получить одним запросом информацию обо всех сущностях, входящие в иерархию, или о какой-то их части (например, обо всех сущностях, подчиненных непосредственно или транзитивно одной сущности верхнего уровня) Получить информацию о сущностях, входящих в граф сущностей, соединенных рекурсивными связями, или какую-то его часть

Слайд 9

Описание слайда:

Представление иерархии в реляционной БД – простой случай Фиксированное и небольшое количество уровней иерархии Одна таблица на каждый уровень иерархии Между каждой парой соседних уровней иерархии организуется связь типа “первичный ключ” – “внешний ключ” Доступ к данным организуется с помощью обычных SQL-запросов, без использования специального синтаксиса

Слайд 10

Описание слайда:

Структура БД для трёх фиксированных уровней иерархии CREATE TABLE university /* ВУЗ */ ( id INT PRIMARY KEY, name VARCHAR (100), … ); CREATE TABLE department /* Факультет */ ( id INT PRIMARY KEY, university_id INT REFERENCES university, name VARCHAR (100), … ); CREATE TABLE chair /*Кафедра */ ( id INT PRIMARY KEY, department_id INT REFERENCES department, name VARCHAR (100), … );

Слайд 11

Описание слайда:

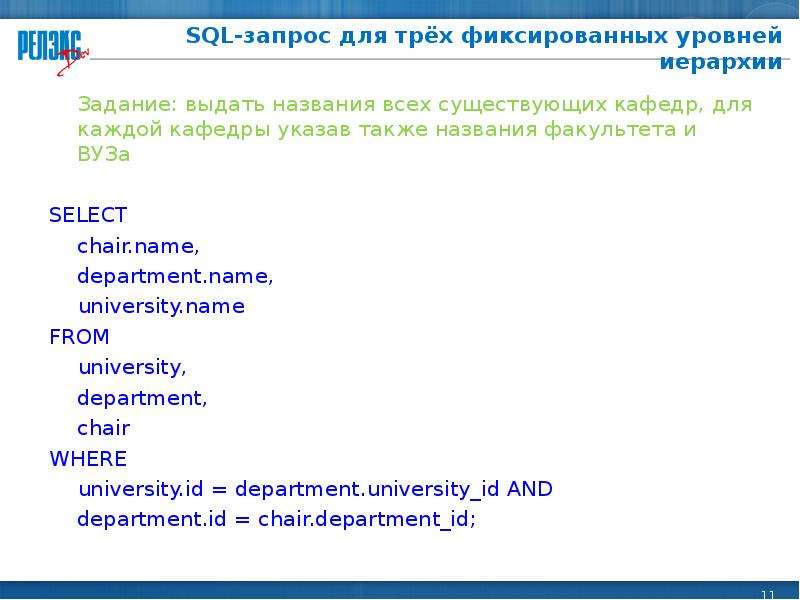

SQL-запрос для трёх фиксированных уровней иерархии Задание: выдать названия всех существующих кафедр, для каждой кафедры указав также названия факультета и ВУЗа SELECT chair.name, department.name, university.name FROM university, department, chair WHERE university.id = department.university_id AND department.id = chair.department_id;

Слайд 12

Описание слайда:

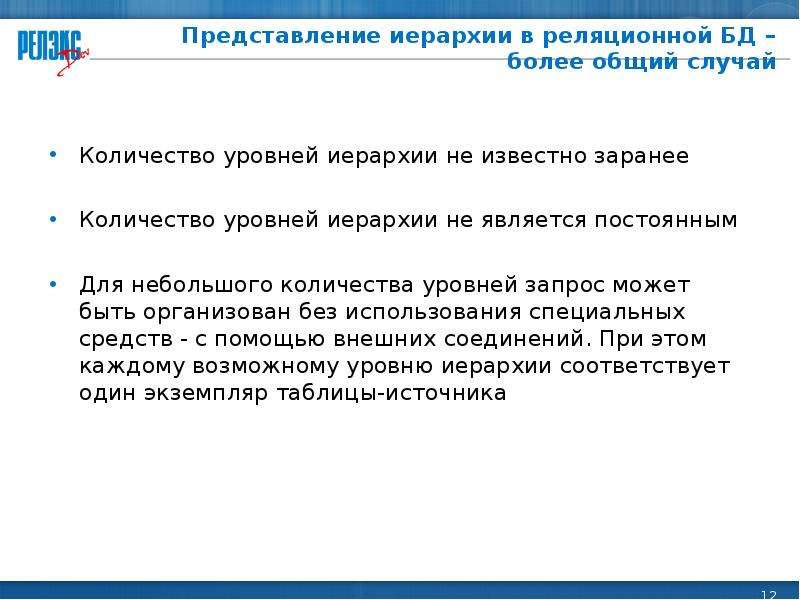

Представление иерархии в реляционной БД – более общий случай Количество уровней иерархии не известно заранее Количество уровней иерархии не является постоянным Для небольшого количества уровней запрос может быть организован без использования специальных средств - с помощью внешних соединений. При этом каждому возможному уровню иерархии соответствует один экземпляр таблицы-источника

Слайд 13

Описание слайда:

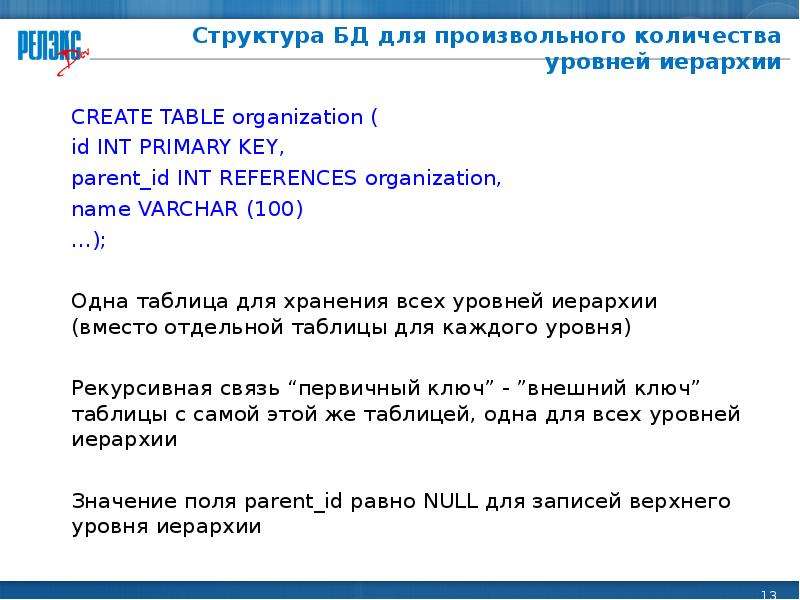

Структура БД для произвольного количества уровней иерархии CREATE TABLE organization ( id INT PRIMARY KEY, parent_id INT REFERENCES organization, name VARCHAR (100) …); Одна таблица для хранения всех уровней иерархии (вместо отдельной таблицы для каждого уровня) Рекурсивная связь “первичный ключ” - ”внешний ключ” таблицы с самой этой же таблицей, одна для всех уровней иерархии Значение поля parent_id равно NULL для записей верхнего уровня иерархии

Слайд 14

Описание слайда:

SQL-запрос для четырех или менее уровней иерархии Задание: выдать названия всех существующих организаций/подразделений, для каждой из них также указав названия всех вышестоящих организаций/подразделений SELECT o1.name || ' ' || nvl (o2.name, '') || ' ' || nvl (o3.name, '') || ' ' || nvl (o4.name, '') FROM organization o1 LEFT JOIN organization o2 ON o1.parent_id = o2.id LEFT JOIN organization o3 ON o2.parent_id = o3.id LEFT JOIN organization o4 ON o3.parent_id = o4.id; Один экземпляр таблицы-источника на каждый уровень иерархии Внешнее соединение для случая, когда число уровней меньше максимального

Слайд 15

Описание слайда:

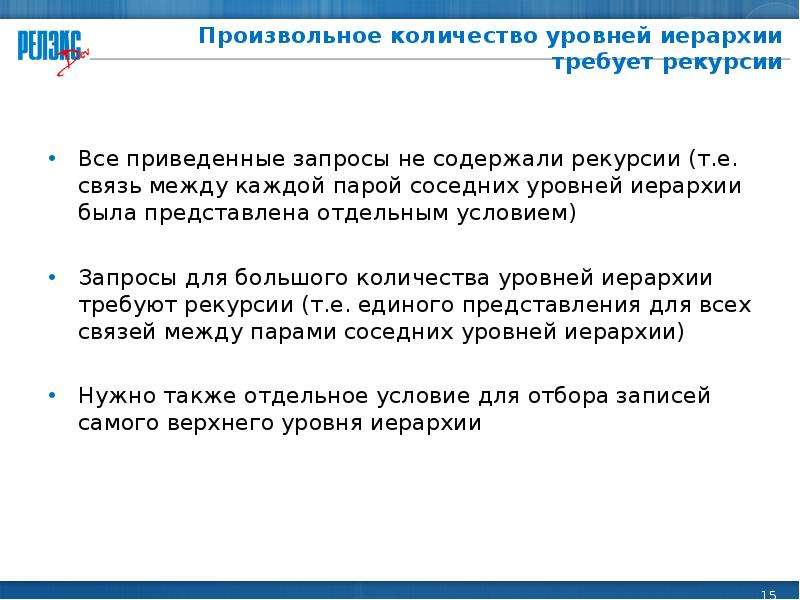

Произвольное количество уровней иерархии требует рекурсии Все приведенные запросы не содержали рекурсии (т.е. связь между каждой парой соседних уровней иерархии была представлена отдельным условием) Запросы для большого количества уровней иерархии требуют рекурсии (т.е. единого представления для всех связей между парами соседних уровней иерархии) Нужно также отдельное условие для отбора записей самого верхнего уровня иерархии

Слайд 16

Описание слайда:

Иерархические/рекурсивные запросы в SQL - история Стандарт SQL-92 не содержал средств для создания иерархических запросов СУБД Oracle первой реализовала поддержку иерархических запросов (синтаксис с ключевыми словами START WITH и CONNECT BY) В стандарте SQL-99 появились рекурсивные запросы на основе рекурсивных CTE (общих табличных выражений – синтаксис с ключевым словом WITH) с аналогичной функциональностью MS SQL поддерживает рекурсивные запросы (синтаксис стандарта SQL) начиная с версии 2005 ЛИНТЕР частично поддерживает синтаксис иерархических запросов СУБД Oracle (c CONNECT BY)

Слайд 17

Описание слайда:

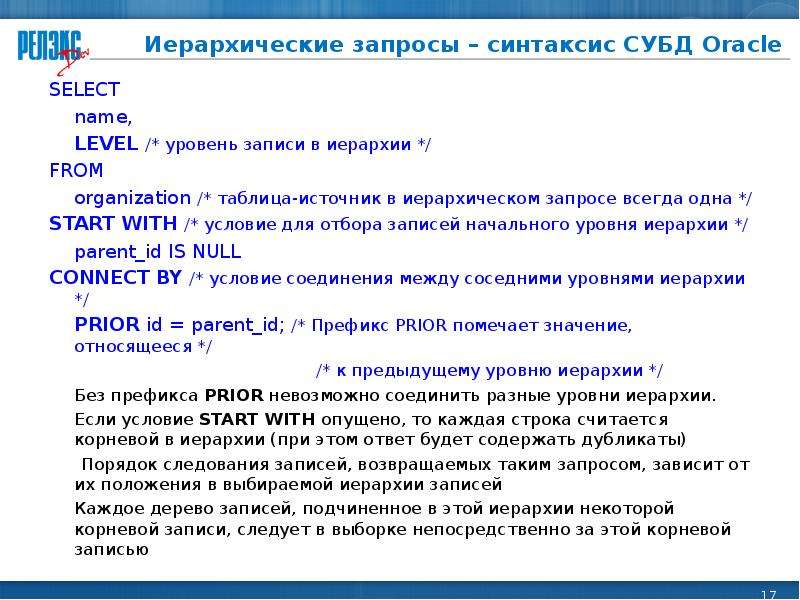

Иерархические запросы – синтаксис СУБД Oracle SELECT name, LEVEL /* уровень записи в иерархии */ FROM organization /* таблица-источник в иерархическом запросе всегда одна */ START WITH /* условие для отбора записей начального уровня иерархии */ parent_id IS NULL CONNECT BY /* условие соединения между соседними уровнями иерархии */ PRIOR id = parent_id; /* Префикс PRIOR помечает значение, относящееся */ /* к предыдущему уровню иерархии */ Без префикса PRIOR невозможно соединить разные уровни иерархии. Если условие START WITH опущено, то каждая строка считается корневой в иерархии (при этом ответ будет содержать дубликаты) Порядок следования записей, возвращаемых таким запросом, зависит от их положения в выбираемой иерархии записей Каждое дерево записей, подчиненное в этой иерархии некоторой корневой записи, следует в выборке непосредственно за этой корневой записью

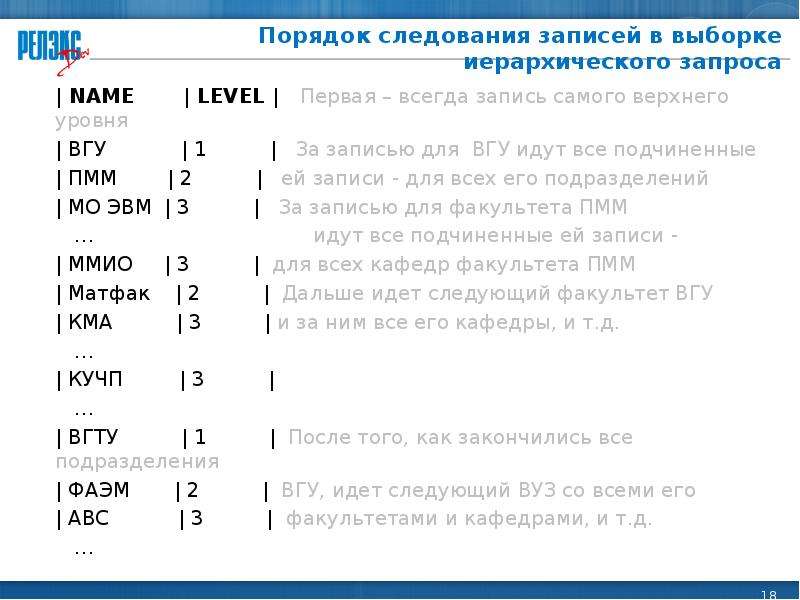

Слайд 18

Описание слайда:

Порядок следования записей в выборке иерархического запроса | NAME | LEVEL | Первая – всегда запись самого верхнего уровня | ВГУ | 1 | За записью для ВГУ идут все подчиненные | ПММ | 2 | ей записи - для всех его подразделений | МО ЭВМ | 3 | За записью для факультета ПММ … идут все подчиненные ей записи - | ММИО | 3 | для всех кафедр факультета ПММ | Матфак | 2 | Дальше идет следующий факультет ВГУ | КМА | 3 | и за ним все его кафедры, и т.д. … | КУЧП | 3 | … | ВГТУ | 1 | После того, как закончились все подразделения | ФАЭМ | 2 | ВГУ, идет следующий ВУЗ со всеми его | АВС | 3 | факультетами и кафедрами, и т.д. …

Слайд 19

Описание слайда:

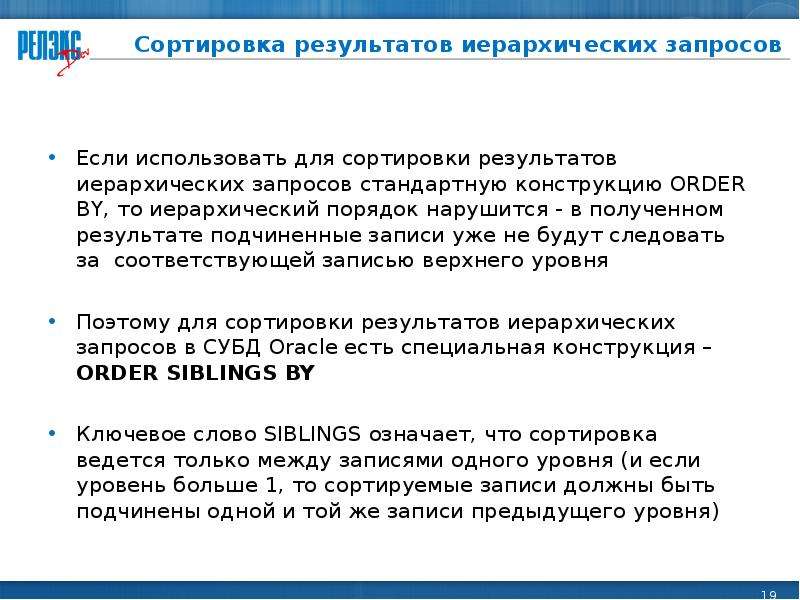

Сортировка результатов иерархических запросов Если использовать для сортировки результатов иерархических запросов стандартную конструкцию ORDER BY, то иерархический порядок нарушится - в полученном результате подчиненные записи уже не будут следовать за соответствующей записью верхнего уровня Поэтому для сортировки результатов иерархических запросов в СУБД Oracle есть специальная конструкция – ORDER SIBLINGS BY Ключевое слово SIBLINGS означает, что сортировка ведется только между записями одного уровня (и если уровень больше 1, то сортируемые записи должны быть подчинены одной и той же записи предыдущего уровня)

Слайд 20

Описание слайда:

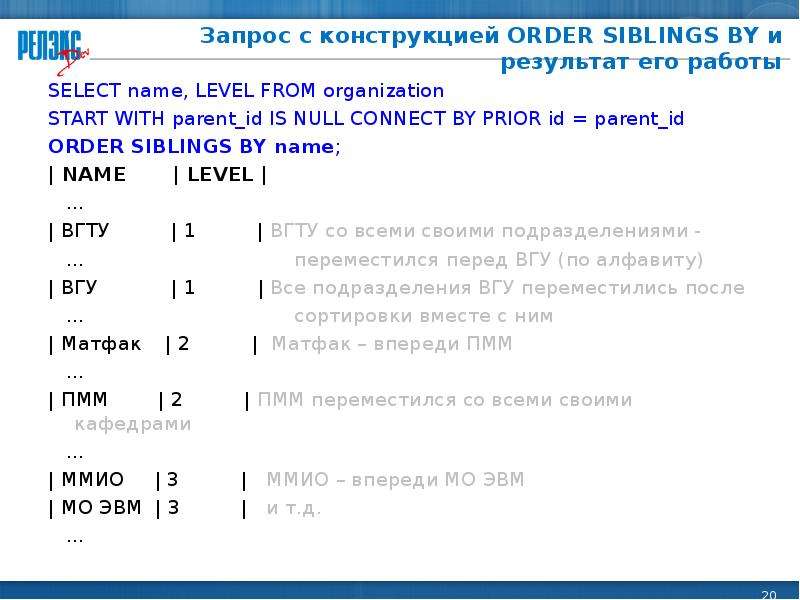

Запрос с конструкцией ORDER SIBLINGS BY и результат его работы SELECT name, LEVEL FROM organization START WITH parent_id IS NULL CONNECT BY PRIOR id = parent_id ORDER SIBLINGS BY name; | NAME | LEVEL | … | ВГТУ | 1 | ВГТУ со всеми своими подразделениями - … переместился перед ВГУ (по алфавиту) | ВГУ | 1 | Все подразделения ВГУ переместились после … сортировки вместе с ним | Матфак | 2 | Матфак – впереди ПММ … | ПММ | 2 | ПММ переместился со всеми своими кафедрами … | ММИО | 3 | ММИО – впереди МО ЭВМ | МО ЭВМ | 3 | и т.д. …

Слайд 21

Описание слайда:

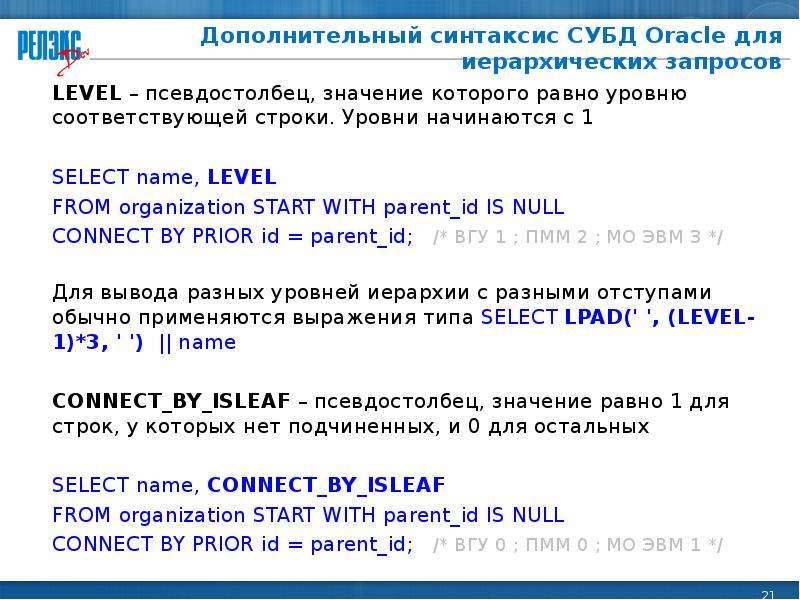

Дополнительный синтаксис СУБД Oracle для иерархических запросов LEVEL – псевдостолбец, значение которого равно уровню соответствующей строки. Уровни начинаются с 1 SELECT name, LEVEL FROM organization START WITH parent_id IS NULL CONNECT BY PRIOR id = parent_id; /* ВГУ 1 ; ПММ 2 ; МО ЭВМ 3 */ Для вывода разных уровней иерархии с разными отступами обычно применяются выражения типа SELECT LPAD(' ', (LEVEL-1)*3, ' ') || name CONNECT_BY_ISLEAF – псевдостолбец, значение равно 1 для строк, у которых нет подчиненных, и 0 для остальных SELECT name, CONNECT_BY_ISLEAF FROM organization START WITH parent_id IS NULL CONNECT BY PRIOR id = parent_id; /* ВГУ 0 ; ПММ 0 ; МО ЭВМ 1 */

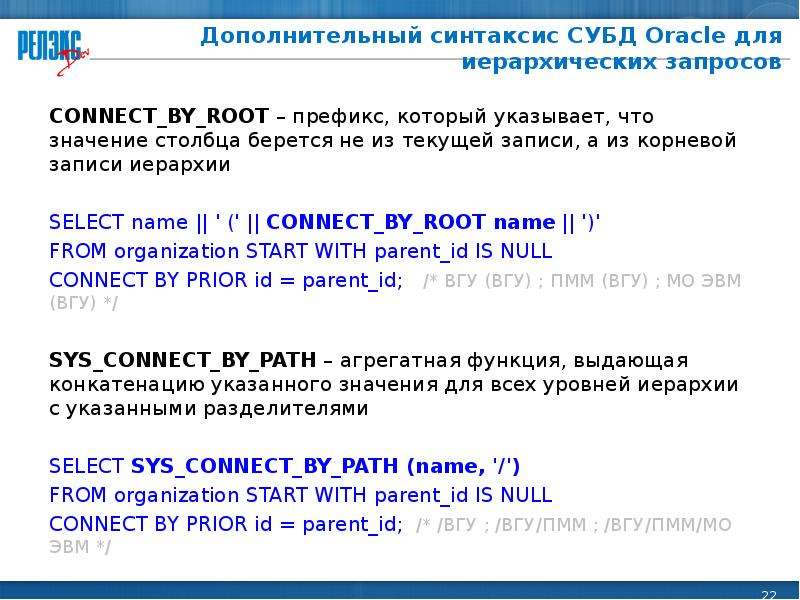

Слайд 22

Описание слайда:

Дополнительный синтаксис СУБД Oracle для иерархических запросов CONNECT_BY_ROOT – префикс, который указывает, что значение столбца берется не из текущей записи, а из корневой записи иерархии SELECT name || ' (' || CONNECT_BY_ROOT name || ')' FROM organization START WITH parent_id IS NULL CONNECT BY PRIOR id = parent_id; /* ВГУ (ВГУ) ; ПММ (ВГУ) ; МО ЭВМ (ВГУ) */ SYS_CONNECT_BY_PATH – агрегатная функция, выдающая конкатенацию указанного значения для всех уровней иерархии с указанными разделителями SELECT SYS_CONNECT_BY_PATH (name, '/') FROM organization START WITH parent_id IS NULL CONNECT BY PRIOR id = parent_id; /* /ВГУ ; /ВГУ/ПММ ; /ВГУ/ПММ/МО ЭВМ */

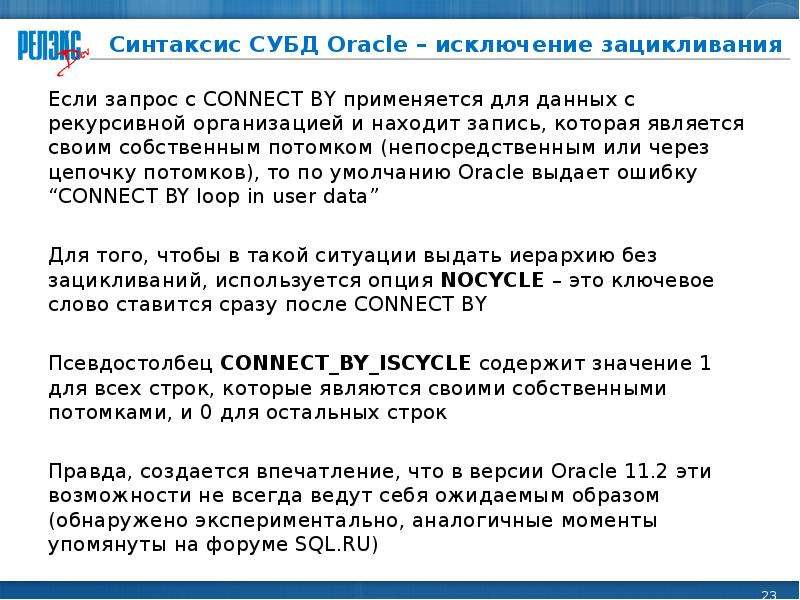

Слайд 23

Описание слайда:

Синтаксис СУБД Oracle – исключение зацикливания Если запрос с CONNECT BY применяется для данных с рекурсивной организацией и находит запись, которая является своим собственным потомком (непосредственным или через цепочку потомков), то по умолчанию Oracle выдает ошибку “CONNECT BY loop in user data” Для того, чтобы в такой ситуации выдать иерархию без зацикливаний, используется опция NOCYCLE – это ключевое слово ставится сразу после CONNECT BY Псевдостолбец CONNECT_BY_ISCYCLE содержит значение 1 для всех строк, которые являются своими собственными потомками, и 0 для остальных строк Правда, создается впечатление, что в версии Oracle 11.2 эти возможности не всегда ведут себя ожидаемым образом (обнаружено экспериментально, аналогичные моменты упомянуты на форуме SQL.RU)

Слайд 24

Описание слайда:

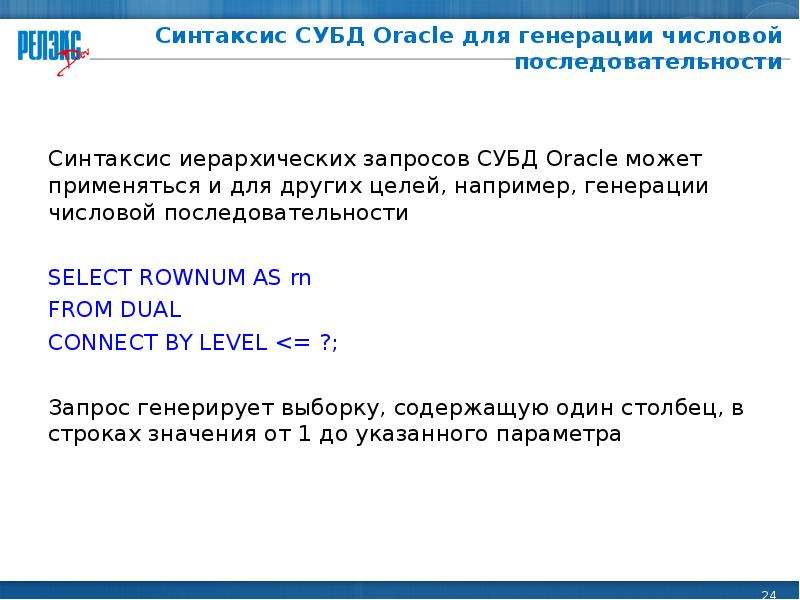

Синтаксис СУБД Oracle для генерации числовой последовательности Синтаксис иерархических запросов СУБД Oracle может применяться и для других целей, например, генерации числовой последовательности SELECT ROWNUM AS rn FROM DUAL CONNECT BY LEVEL

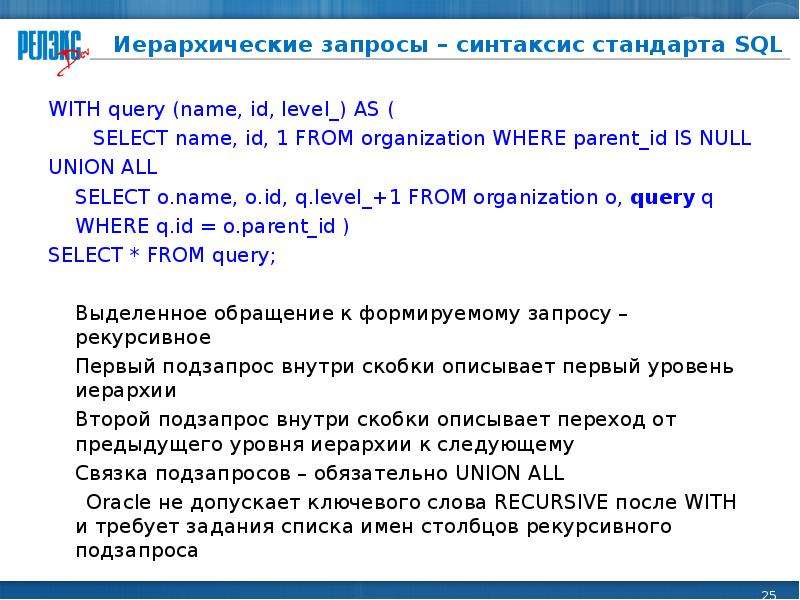

Слайд 25

Описание слайда:

Иерархические запросы – синтаксис стандарта SQL WITH query (name, id, level_) AS ( SELECT name, id, 1 FROM organization WHERE parent_id IS NULL UNION ALL SELECT o.name, o.id, q.level_+1 FROM organization o, query q WHERE q.id = o.parent_id ) SELECT * FROM query; Выделенное обращение к формируемому запросу – рекурсивное Первый подзапрос внутри скобки описывает первый уровень иерархии Второй подзапрос внутри скобки описывает переход от предыдущего уровня иерархии к следующему Связка подзапросов – обязательно UNION ALL Oracle не допускает ключевого слова RECURSIVE после WITH и требует задания списка имен столбцов рекурсивного подзапроса

Слайд 26

Описание слайда:

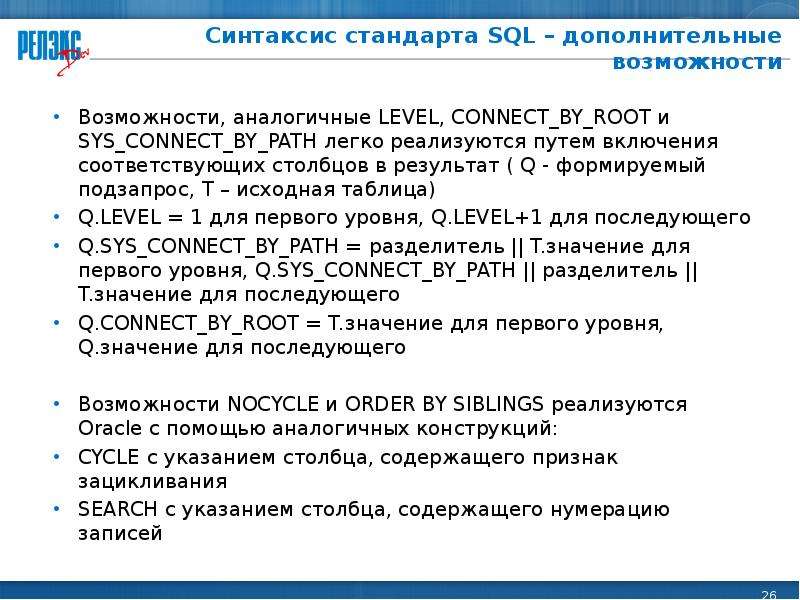

Синтаксис стандарта SQL – дополнительные возможности Возможности, аналогичные LEVEL, CONNECT_BY_ROOT и SYS_CONNECT_BY_PATH легко реализуются путем включения соответствующих столбцов в результат ( Q - формируемый подзапрос, T – исходная таблица) Q.LEVEL = 1 для первого уровня, Q.LEVEL+1 для последующего Q.SYS_CONNECT_BY_PATH = разделитель || T.значение для первого уровня, Q.SYS_CONNECT_BY_PATH || разделитель || T.значение для последующего Q.CONNECT_BY_ROOT = T.значение для первого уровня, Q.значение для последующего Возможности NOCYCLE и ORDER BY SIBLINGS реализуются Oracle с помощью аналогичных конструкций: CYCLE с указанием столбца, содержащего признак зацикливания SEARCH с указанием столбца, содержащего нумерацию записей

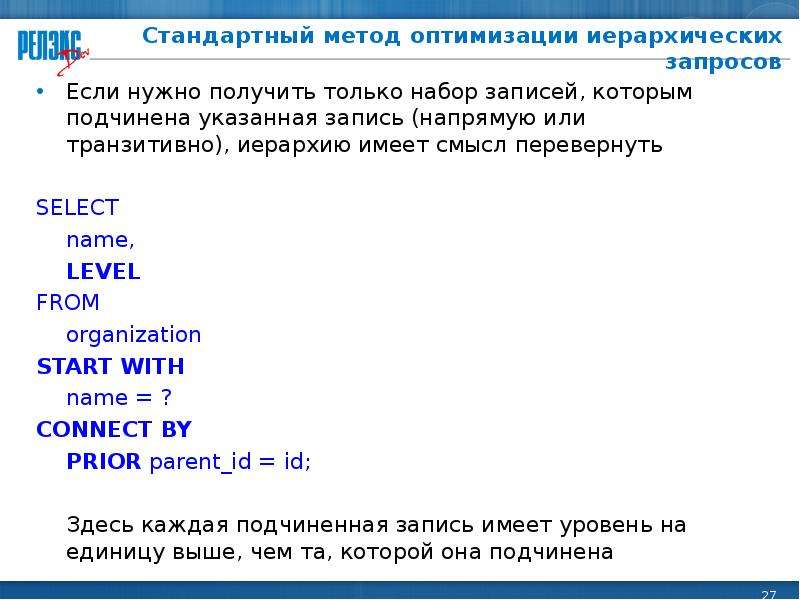

Слайд 27

Описание слайда:

Стандартный метод оптимизации иерархических запросов Если нужно получить только набор записей, которым подчинена указанная запись (напрямую или транзитивно), иерархию имеет смысл перевернуть SELECT name, LEVEL FROM organization START WITH name = ? CONNECT BY PRIOR parent_id = id; Здесь каждая подчиненная запись имеет уровень на единицу выше, чем та, которой она подчинена

Слайд 28

Описание слайда:

Поддержка иерархических запросов в СУБД ЛИНТЕР В СУБД ЛИНТЕР поддерживаются следующие элементы синтаксиса СУБД Oracle для иерархических запросов: START WITH CONNECT BY PRIOR (в WHERE) LEVEL (в SELECT; в WHERE - с ограничениями) ORDER BY SIBLINGS Планируется в 2016 году реализовать поддержку остальных элементов синтаксиса СУБД Oracle для иерархических запросов
