Слайд 1


Размеры конструктивных элементов. Размеры детали, слайд №1
Описание слайда:

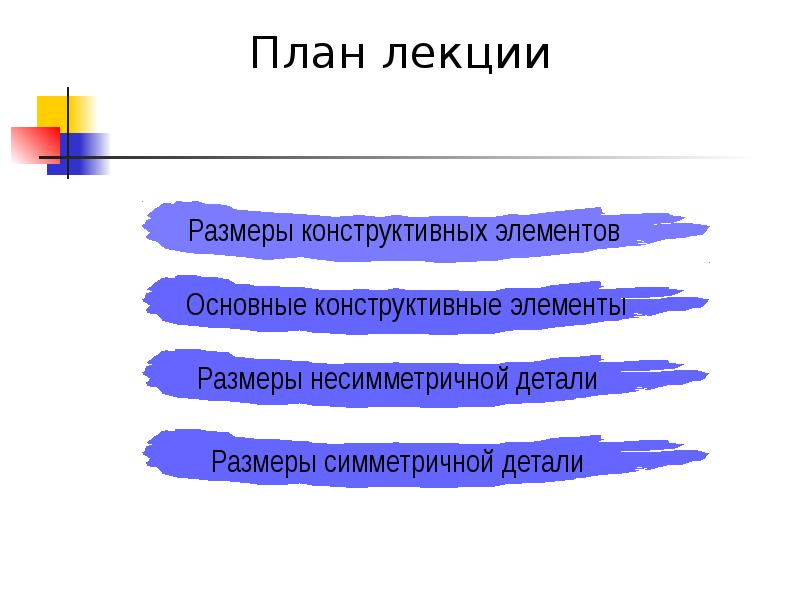

Слайд 2


Размеры конструктивных элементов. Размеры детали, слайд №2
Описание слайда:

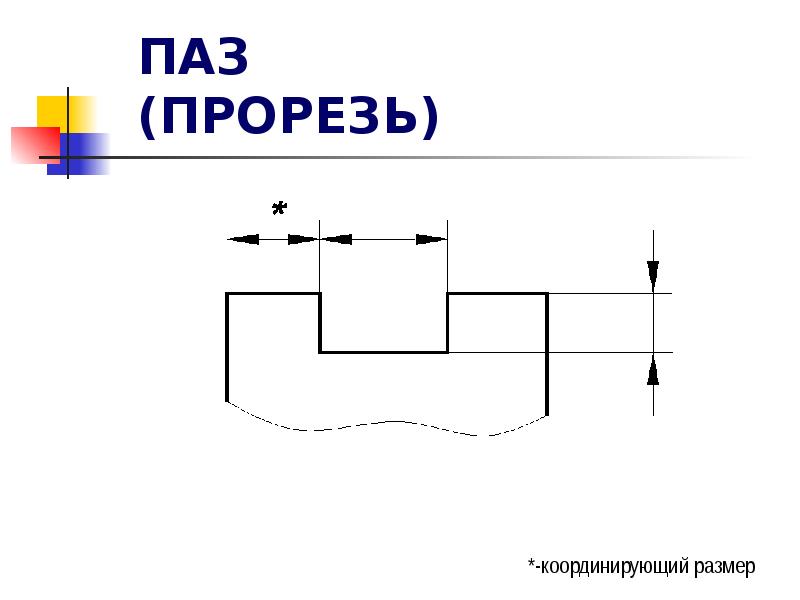

Слайд 3


ПАЗ (ПРОРЕЗЬ)
Описание слайда:
ПАЗ (ПРОРЕЗЬ)

Слайд 4


ПАЗ (ПРОРЕЗЬ)
Описание слайда:
ПАЗ (ПРОРЕЗЬ)

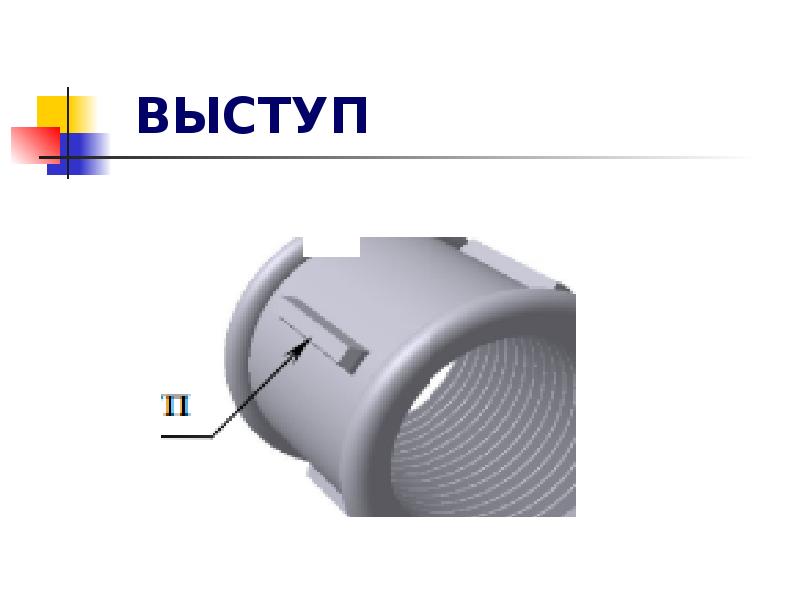

Слайд 5


ВЫСТУП
Описание слайда:
ВЫСТУП

Слайд 6


ВЫСТУП
Описание слайда:
ВЫСТУП

Слайд 7


СКОС (СРЕЗ)
Описание слайда:
СКОС (СРЕЗ)

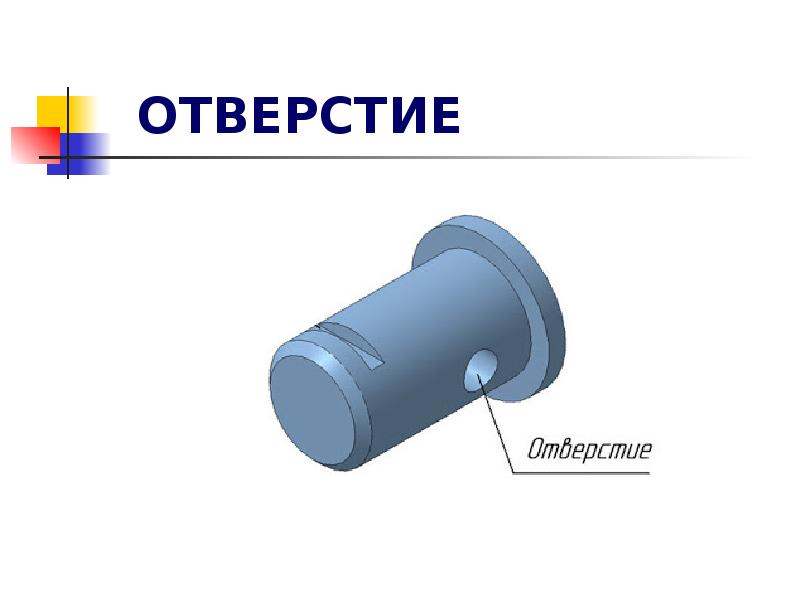

Слайд 8


ОТВЕРСТИЕ
Описание слайда:
ОТВЕРСТИЕ

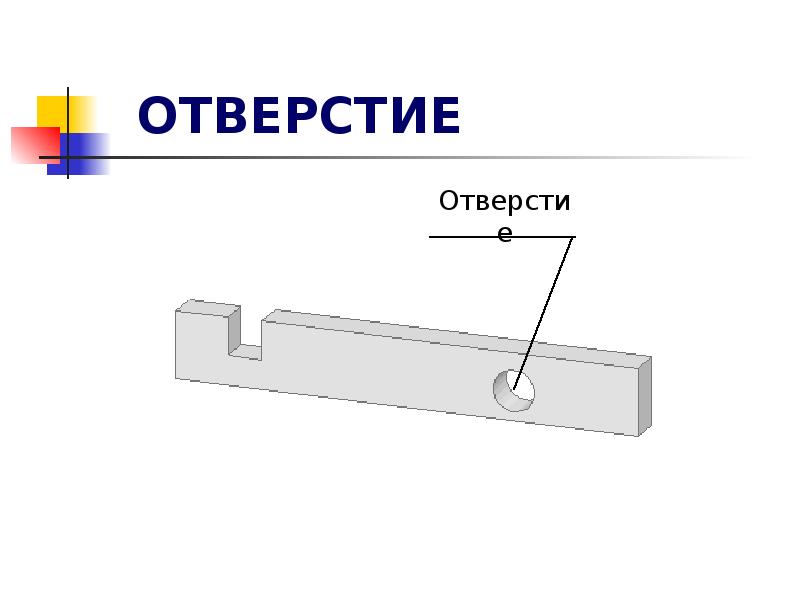

Слайд 9


ОТВЕРСТИЕ
Описание слайда:
ОТВЕРСТИЕ

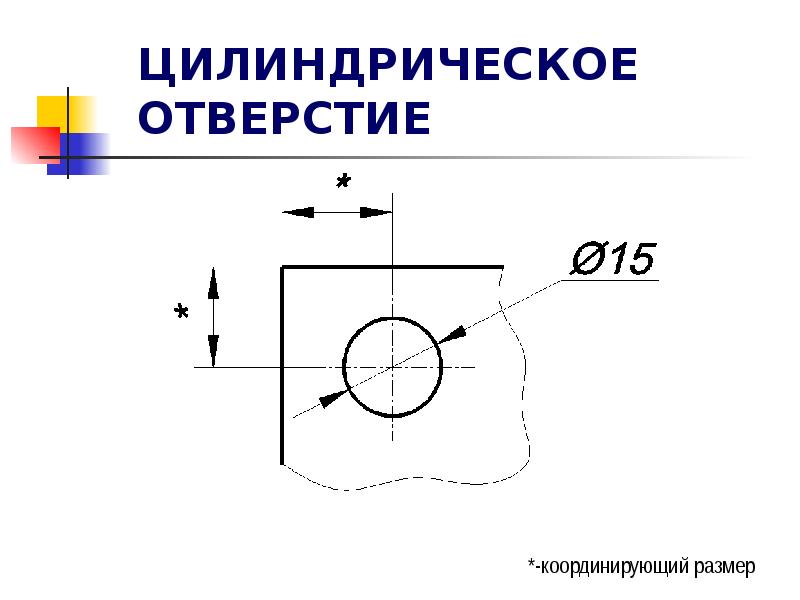

Слайд 10


ЦИЛИНДРИЧЕСКОЕ ОТВЕРСТИЕ
Описание слайда:
ЦИЛИНДРИЧЕСКОЕ ОТВЕРСТИЕ

Слайд 11


ГЛУХОЕ ОТВЕРСТИЕ
Описание слайда:
ГЛУХОЕ ОТВЕРСТИЕ

Слайд 12


КВАДРАТНОЕ ОТВЕРСТИЕ
Описание слайда:
КВАДРАТНОЕ ОТВЕРСТИЕ

Слайд 13


ШИП- цилиндрический выступ не большого диаметра
Описание слайда:
ШИП- цилиндрический выступ не большого диаметра

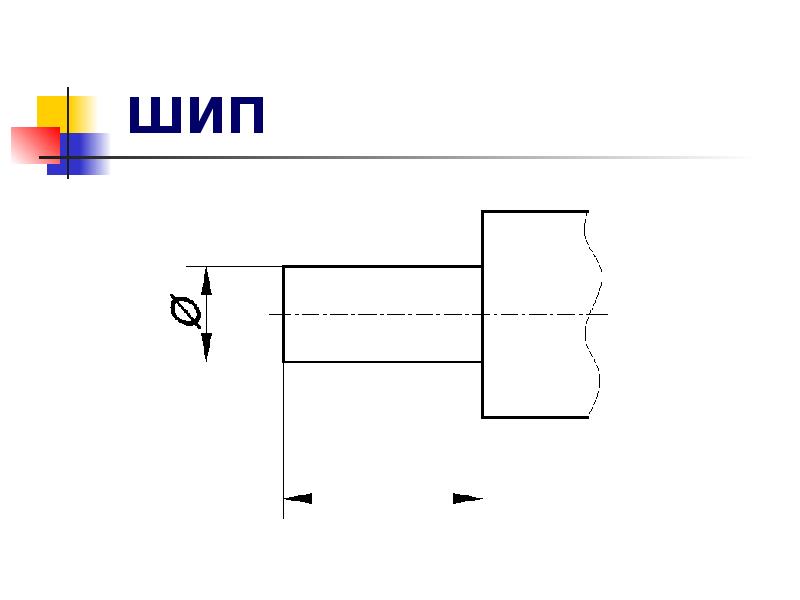

Слайд 14


ШИП
Описание слайда:
ШИП

Слайд 15


ШЕЙКА– цилиндрическая поверхность маленького диаметра, но большой длины
Описание слайда:
ШЕЙКА– цилиндрическая поверхность маленького диаметра, но большой длины

Слайд 16


ШЕЙКА
Описание слайда:
ШЕЙКА

Слайд 17


БУРТИК– цилиндрическая поверхность наибольшего диаметра, но не большой длины
Описание слайда:
БУРТИК– цилиндрическая поверхность наибольшего диаметра, но не большой длины

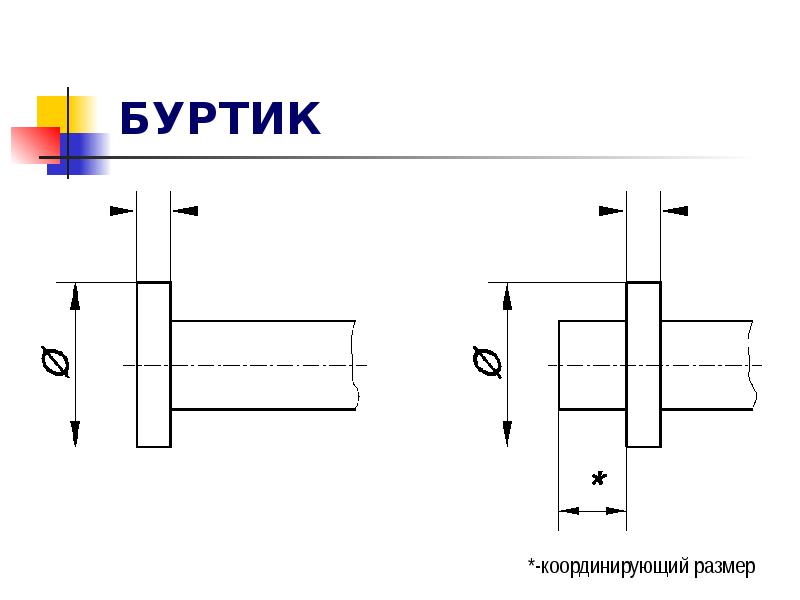

Слайд 18


БУРТИК
Описание слайда:
БУРТИК

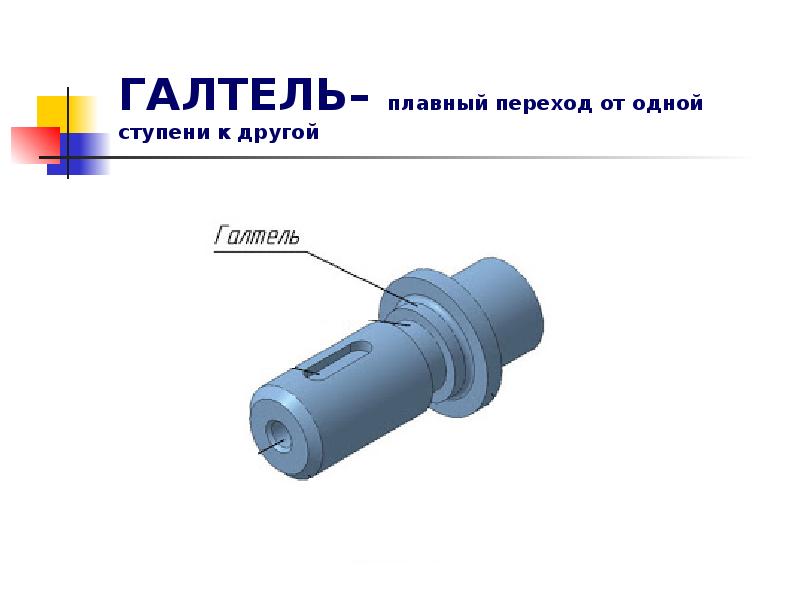

Слайд 19


ГАЛТЕЛЬ– плавный переход от одной ступени к другой
Описание слайда:
ГАЛТЕЛЬ– плавный переход от одной ступени к другой

Слайд 20


ГАЛТЕЛЬ
Описание слайда:
ГАЛТЕЛЬ

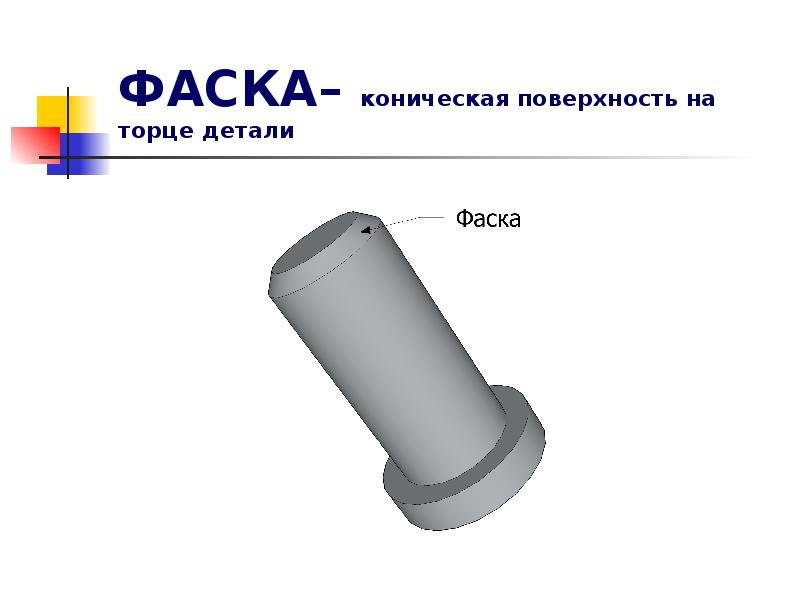

Слайд 21


ФАСКА– коническая поверхность на торце детали
Описание слайда:
ФАСКА– коническая поверхность на торце детали

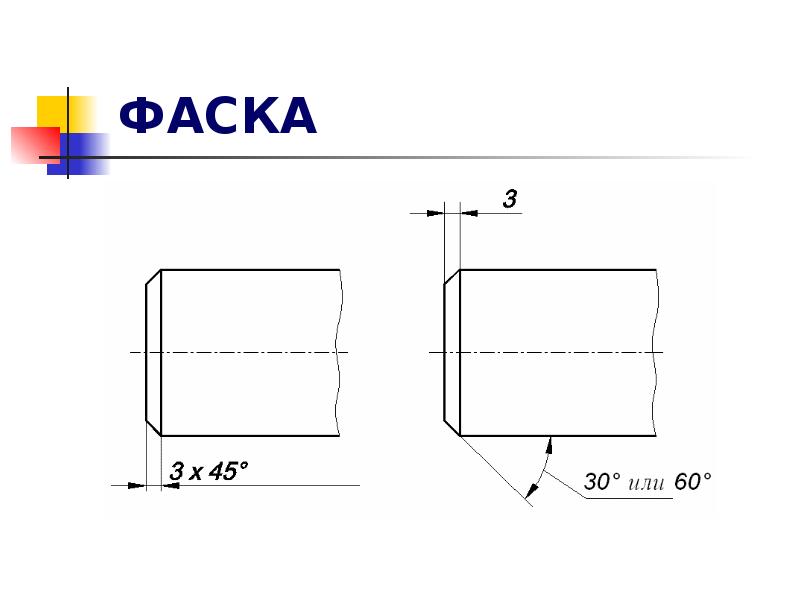

Слайд 22


ФАСКА
Описание слайда:
ФАСКА

Слайд 23


Проточка (канавка)– цилиндрическая поверхность предназначенная для выхода обрабатывающего инструмента
Описание слайда:
Проточка (канавка)– цилиндрическая поверхность предназначенная для выхода обрабатывающего инструмента

Слайд 24


Проточка (канавка)– цилиндрическая поверхность предназначенная для выхода обрабатывающего инструмента
Описание слайда:
Проточка (канавка)– цилиндрическая поверхность предназначенная для выхода обрабатывающего инструмента

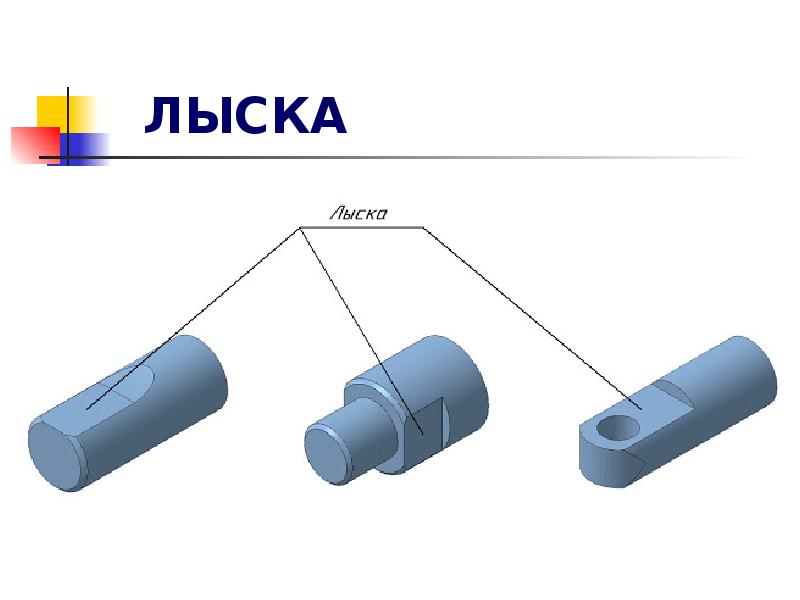

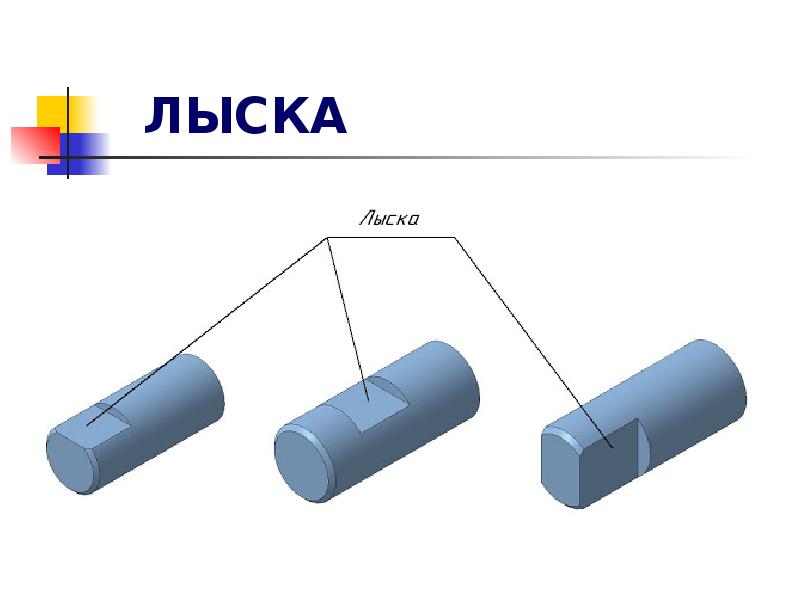

Слайд 25


ЛЫСКА
Описание слайда:
ЛЫСКА

Слайд 26


ЛЫСКА
Описание слайда:
ЛЫСКА

Слайд 27


ЛЫСКА
Описание слайда:
ЛЫСКА

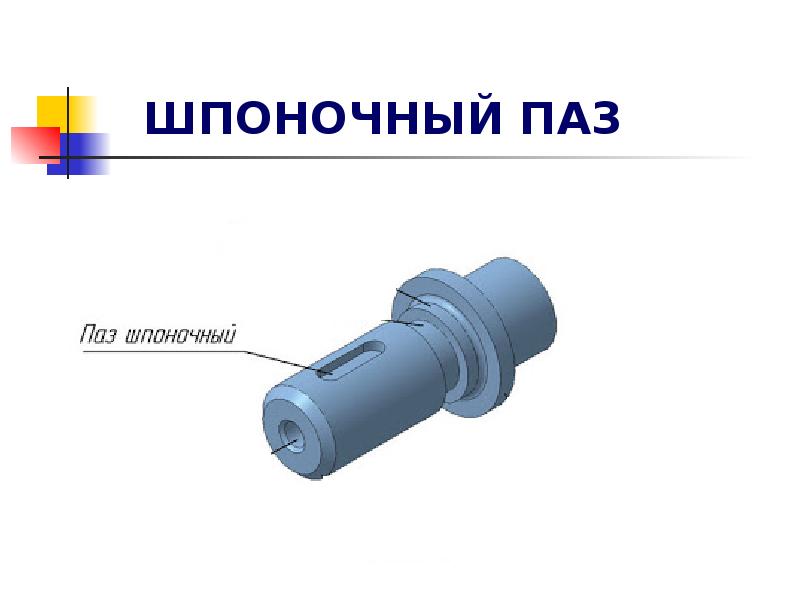

Слайд 28


ШПОНОЧНЫЙ ПАЗ
Описание слайда:
ШПОНОЧНЫЙ ПАЗ

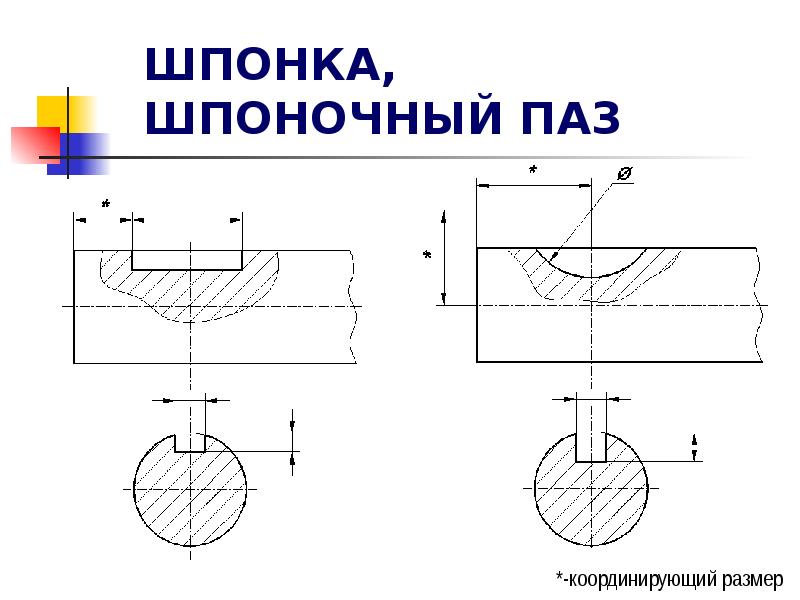

Слайд 29


ШПОНКА, ШПОНОЧНЫЙ ПАЗ
Описание слайда:
ШПОНКА, ШПОНОЧНЫЙ ПАЗ

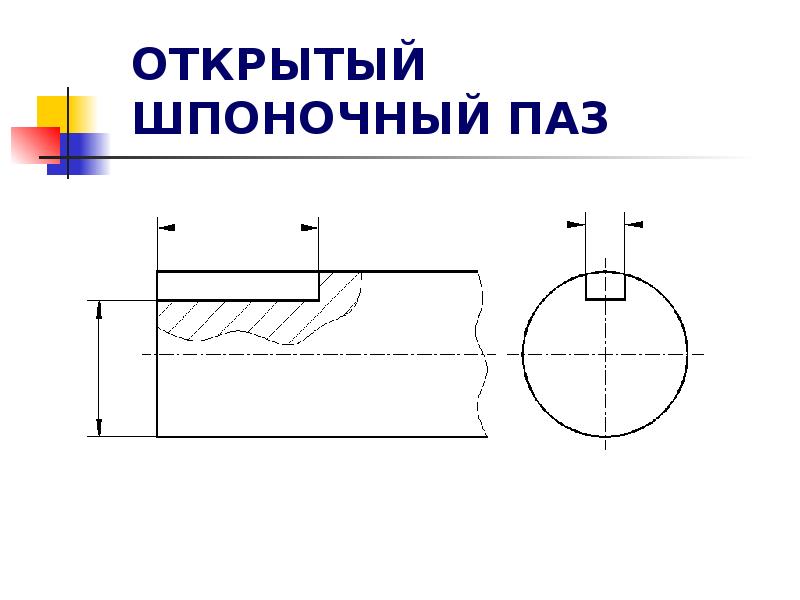

Слайд 30


ОТКРЫТЫЙ ШПОНОЧНЫЙ ПАЗ
Описание слайда:
ОТКРЫТЫЙ ШПОНОЧНЫЙ ПАЗ

Слайд 31


ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ
Описание слайда:
ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ

Слайд 32


Нанесение размеров, относящихся к одному конструктивному элементу
Описание слайда:
Нанесение размеров, относящихся к одному конструктивному элементу

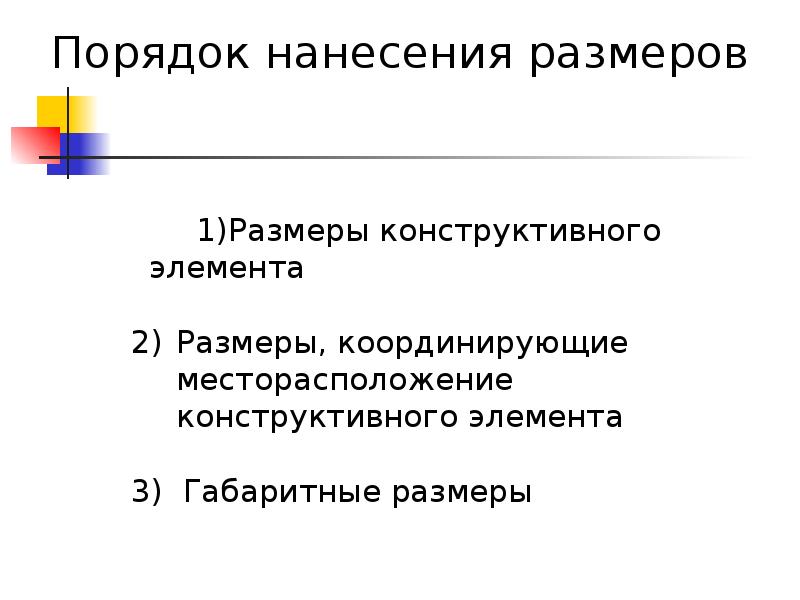

Слайд 33


Размеры конструктивных элементов. Размеры детали, слайд №33
Описание слайда:

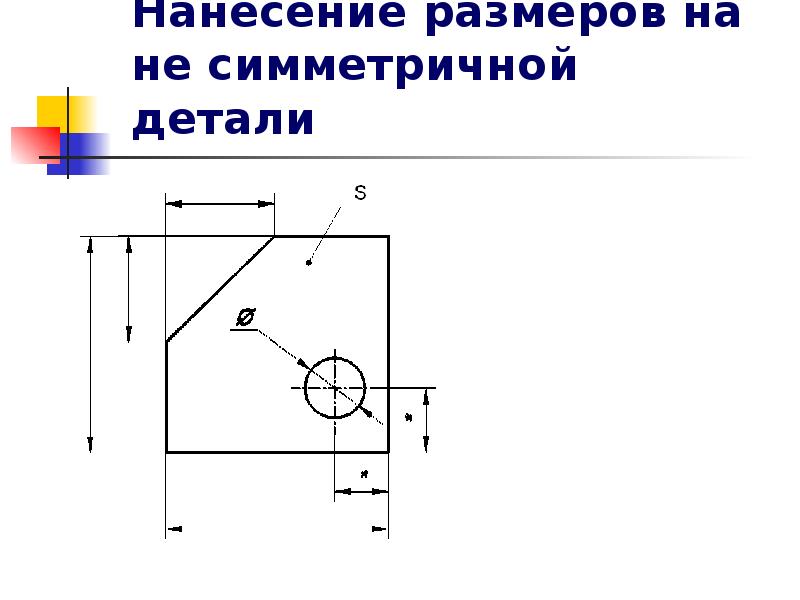

Слайд 34


Нанесение размеров на не симметричной детали
Описание слайда:
Нанесение размеров на не симметричной детали

Слайд 35


Нанесение размеров на симметричной детали
Описание слайда:
Нанесение размеров на симметричной детали

Слайд 36


Размеры конструктивных элементов. Размеры детали, слайд №36
Описание слайда:
