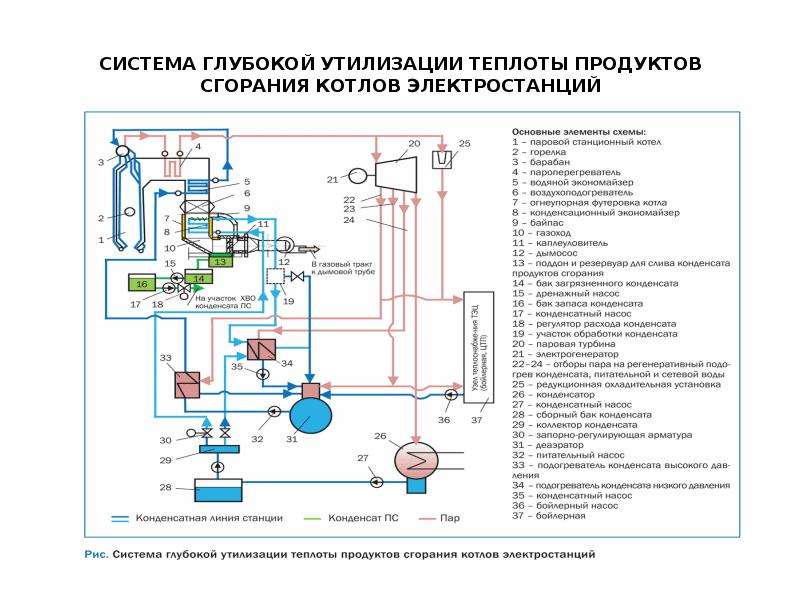

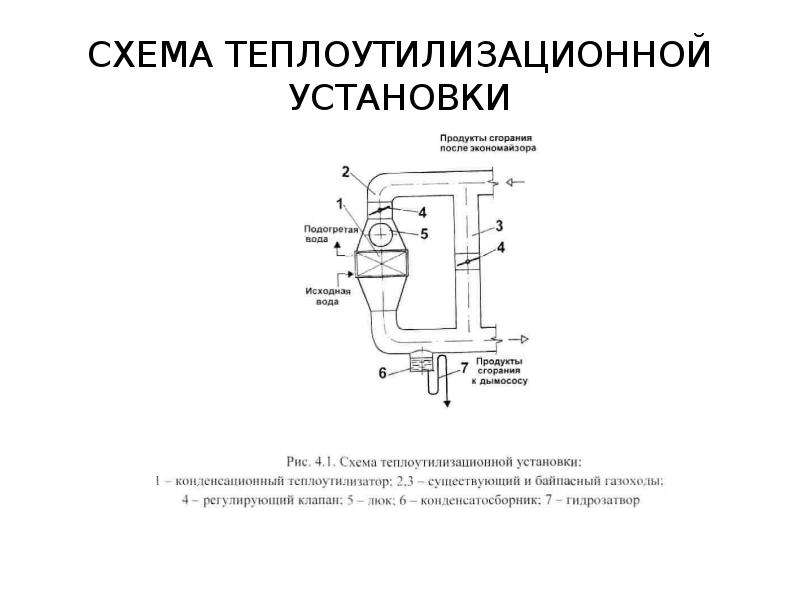

ПРОЕКТНАЯ ДЕЯТЕЛЬНОСТЬ Разработка проектных решений по переводу паровых котлов электростанций в конденсационный режим с целью увеличения кпд котла и уменьшение расхода топлива

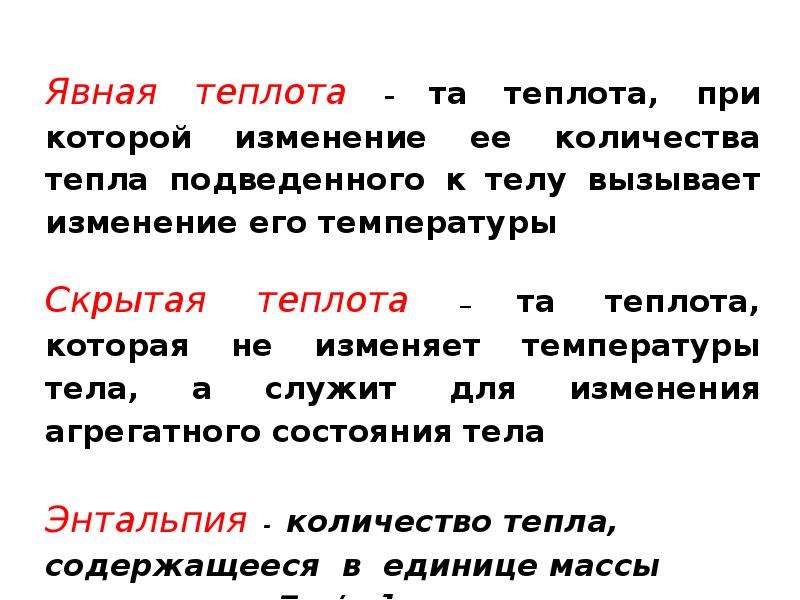

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

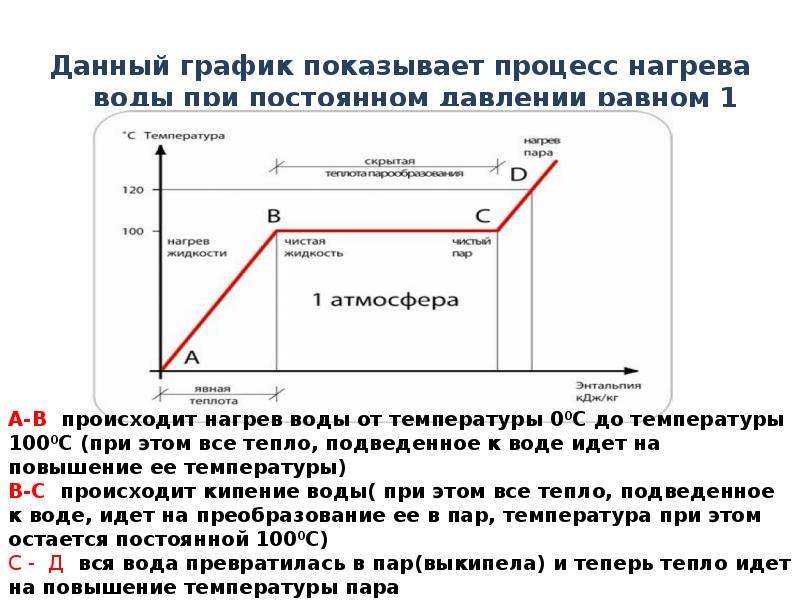

Данный график показывает процесс нагрева воды при постоянном давлении равном 1 атм Данный график показывает процесс нагрева воды при постоянном давлении равном 1 атм

Слайд 4

Описание слайда:

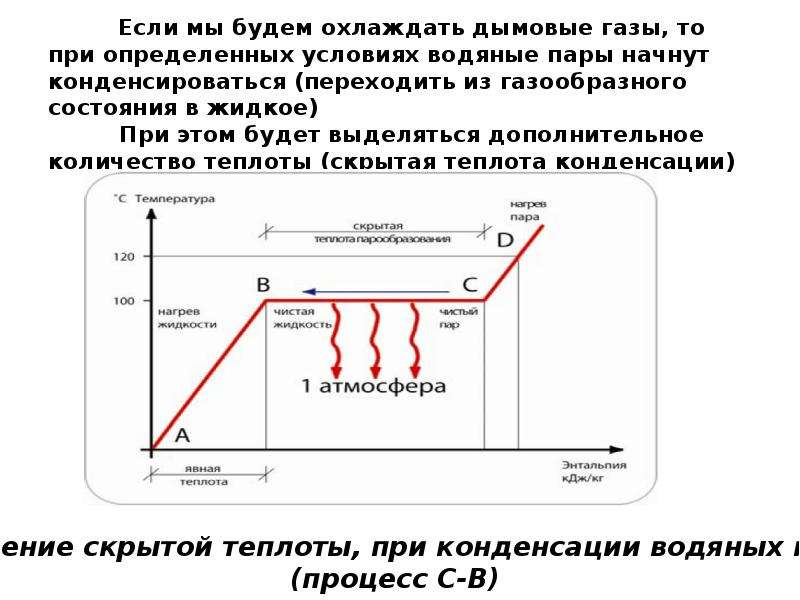

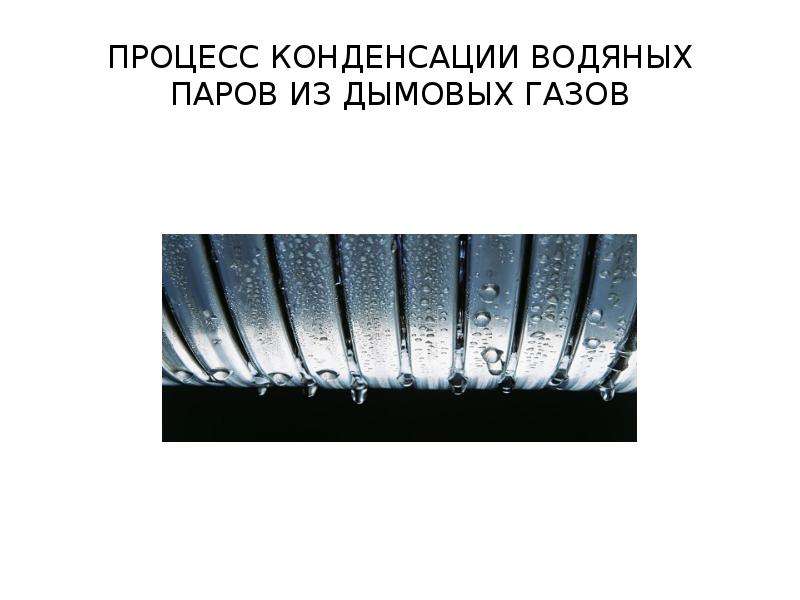

Если мы будем охлаждать дымовые газы, то при определенных условиях водяные пары начнут конденсироваться (переходить из газообразного состояния в жидкое) При этом будет выделяться дополнительное количество теплоты (скрытая теплота конденсации)

Слайд 5

Описание слайда:

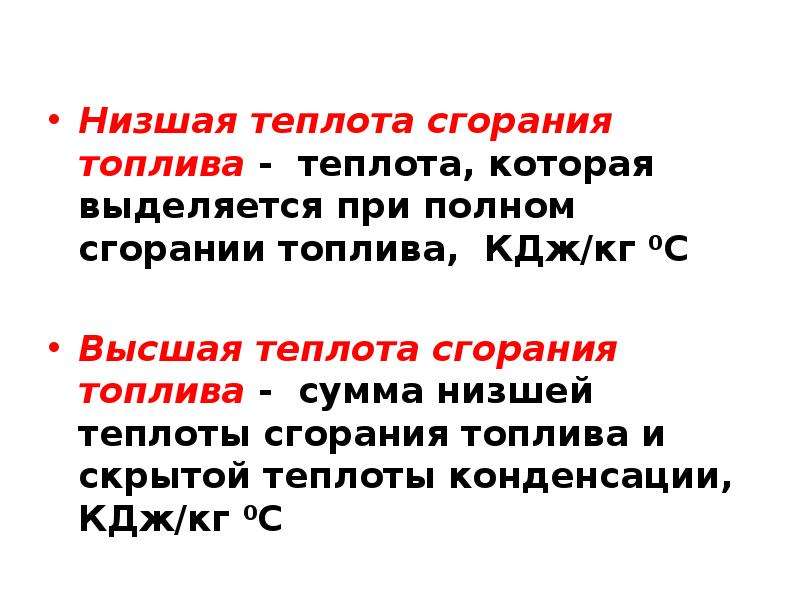

Низшая теплота сгорания топлива - теплота, которая выделяется при полном сгорании топлива, КДж/кг 0С Высшая теплота сгорания топлива - сумма низшей теплоты сгорания топлива и скрытой теплоты конденсации, КДж/кг 0С

Слайд 6

Описание слайда:

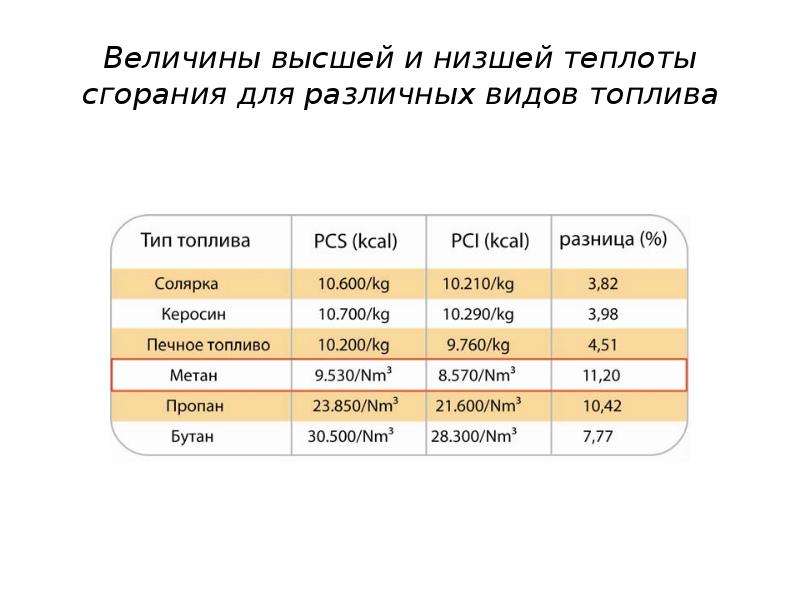

Величины высшей и низшей теплоты сгорания для различных видов топлива

Слайд 7

Описание слайда:

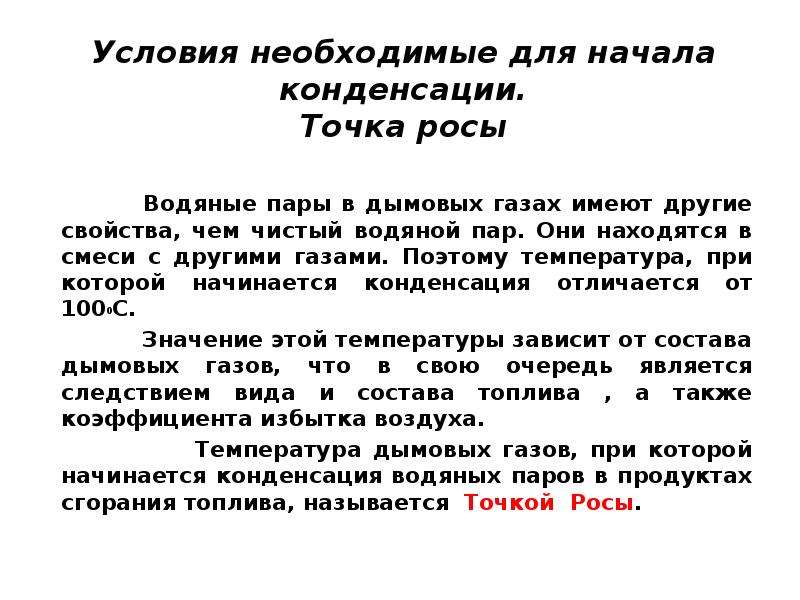

Условия необходимые для начала конденсации. Точка росы Водяные пары в дымовых газах имеют другие свойства, чем чистый водяной пар. Они находятся в смеси с другими газами. Поэтому температура, при которой начинается конденсация отличается от 1000С. Значение этой температуры зависит от состава дымовых газов, что в свою очередь является следствием вида и состава топлива , а также коэффициента избытка воздуха. Температура дымовых газов, при которой начинается конденсация водяных паров в продуктах сгорания топлива, называется Точкой Росы.

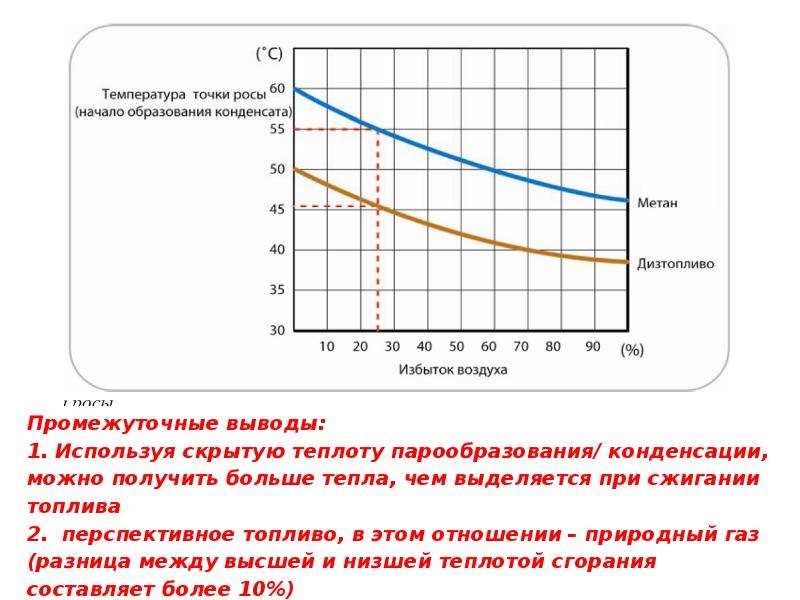

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

Состав воздуха Процесс горения – процесс окисления горючих составляющих топлива с помощью кислорода воздуха, при этом выделяется тепло

Слайд 10

Описание слайда:

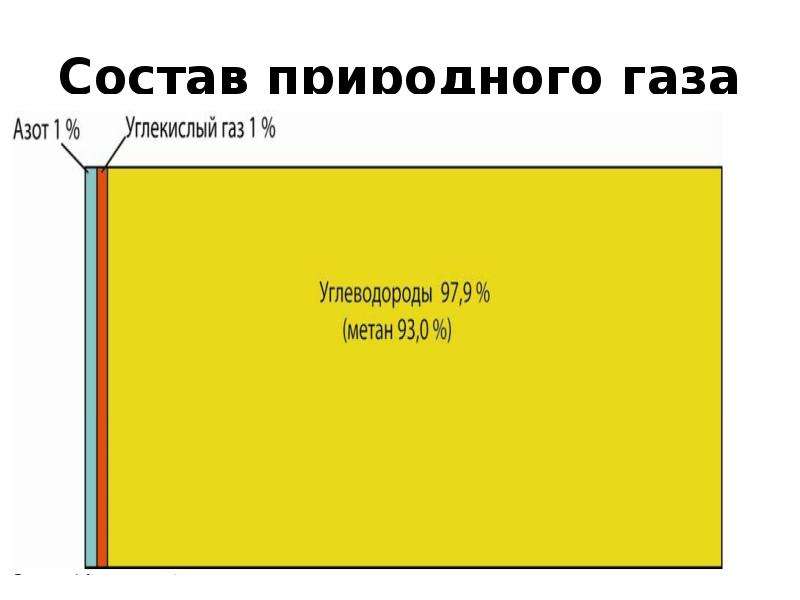

Состав природного газа

Слайд 11

Описание слайда:

Может ли КПД быть больше 100%?

Слайд 12

Описание слайда:

Если разделить полезную мощность котла на полную и умножим результат на 100%, то получим КПД котла в %. Если разделить полезную мощность котла на полную и умножим результат на 100%, то получим КПД котла в %. Полная мощность котла равна количеству теплоты, которое выделяется при сгорании топлива за единицу времени, т.е.эта величина напрямую зависит от Qнр и не учитывает то тепло, которое может выделится при конденсации водяных паров из дымовых газов. Другими словами это КПД котла, относительно Qнр

Слайд 13

Описание слайда:

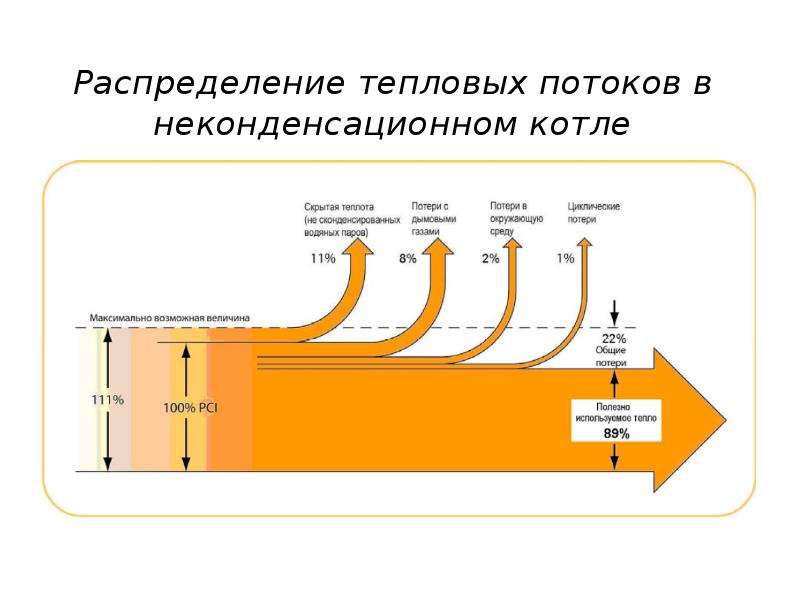

Распределение тепловых потоков в неконденсационном котле

Слайд 14

Описание слайда:

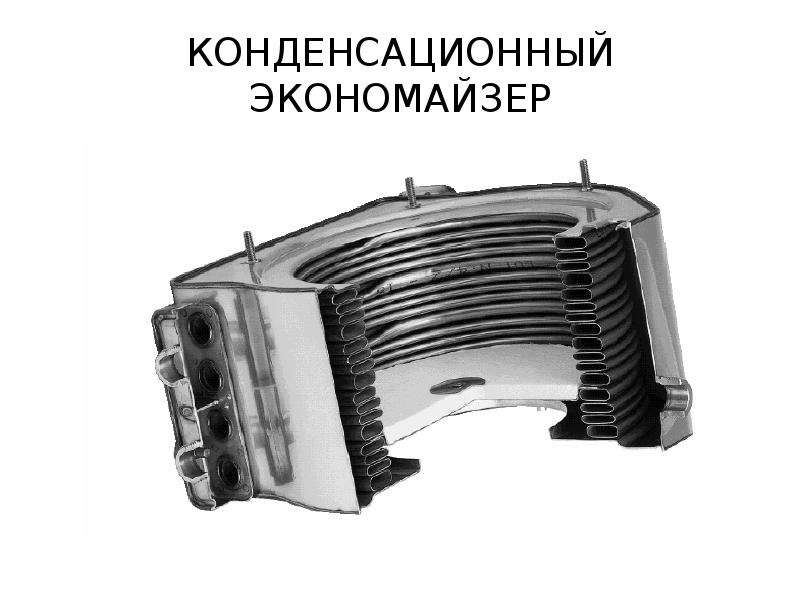

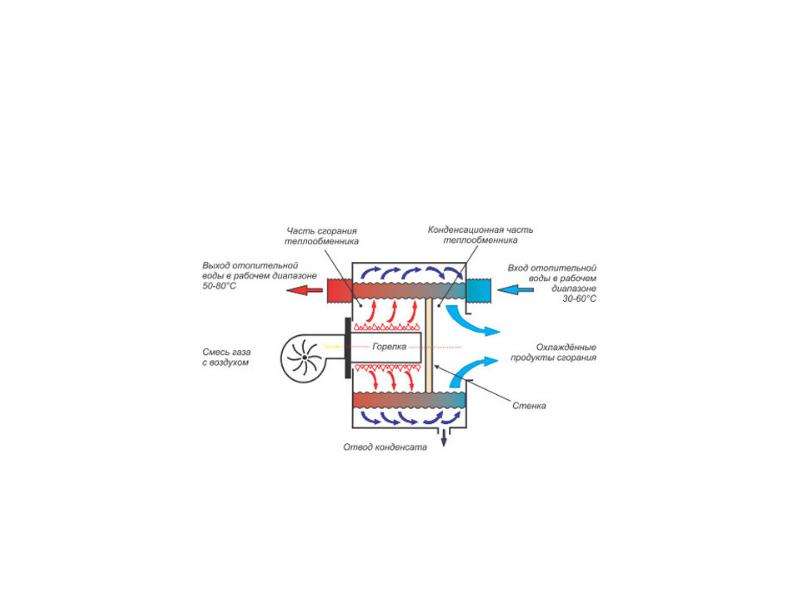

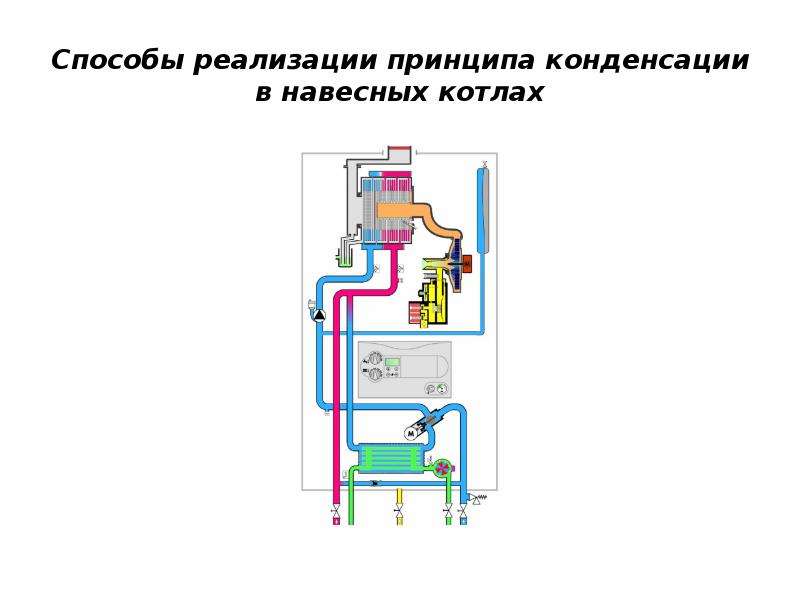

Распределение тепловых потоков в конденсационном котле

Слайд 15

Описание слайда:

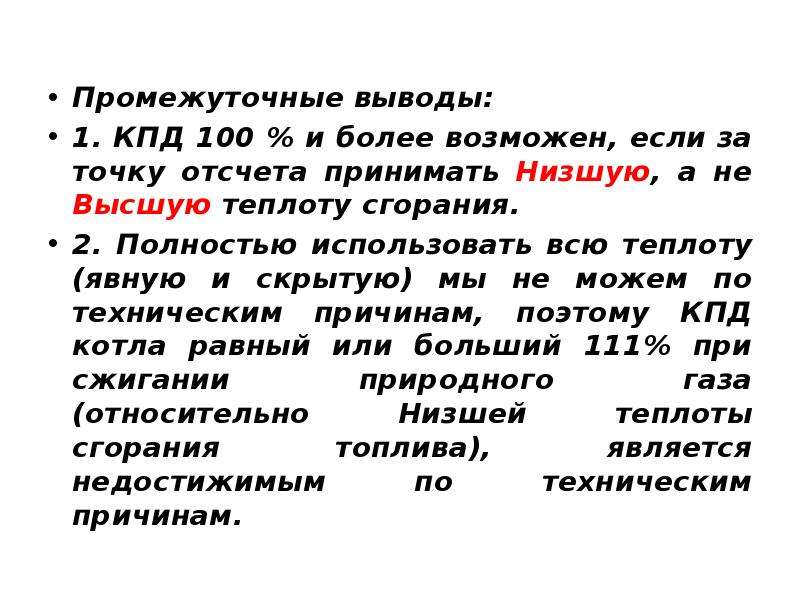

Промежуточные выводы: Промежуточные выводы: 1. КПД 100 % и более возможен, если за точку отсчета принимать Низшую, а не Высшую теплоту сгорания. 2. Полностью использовать всю теплоту (явную и скрытую) мы не можем по техническим причинам, поэтому КПД котла равный или больший 111% при сжигании природного газа (относительно Низшей теплоты сгорания топлива), является недостижимым по техническим причинам.
