Регулятор напряжения генератора в схеме ЭВ.10

Слайд 2

Описание слайда:

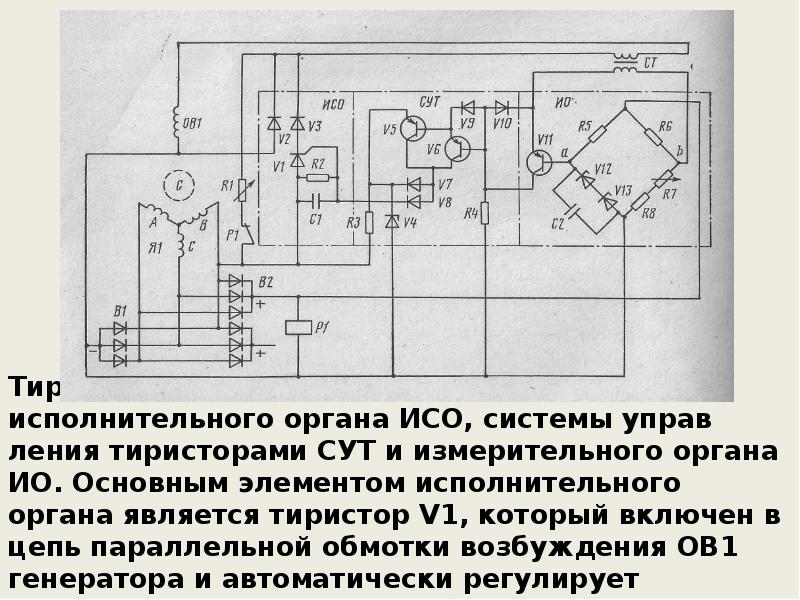

Тиристорный регулятор состоит из исполнительного органа ИСО, системы управления тиристорами СУТ и измерительного органа ИО. Основным элементом исполнительного органа является тиристор V1, который включен в цепь параллельной обмотки возбуждения ОВ1 генератора и автоматически регулирует проходящий по ней ток возбуждения.

Слайд 3

Описание слайда:

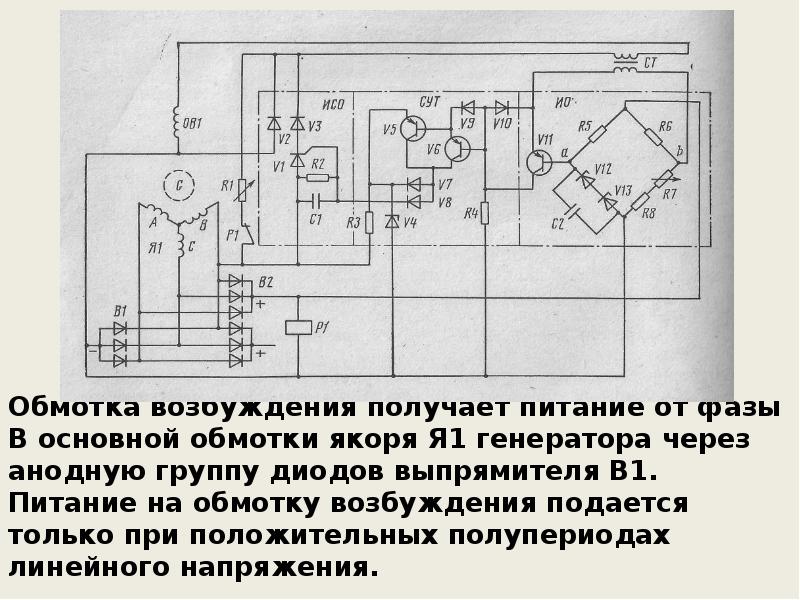

Обмотка возбуждения получает питание от фазы В основной обмотки якоря Я1 генератора через анодную группу диодов выпрямителя В1. Питание на обмотку возбуждения подается только при положительных полупериодах линейного напряжения.

Слайд 4

Описание слайда:

Измерительный орган ИО регулятора выполнен в виде мостовой схемы, составленной из сопротивлений и стабилитронов. Стабилизированное плечо этой схемы образует стабилитроны V12 и V13, а нестабилизированные плечи — резисторы R5—R8.

Слайд 5

Описание слайда:

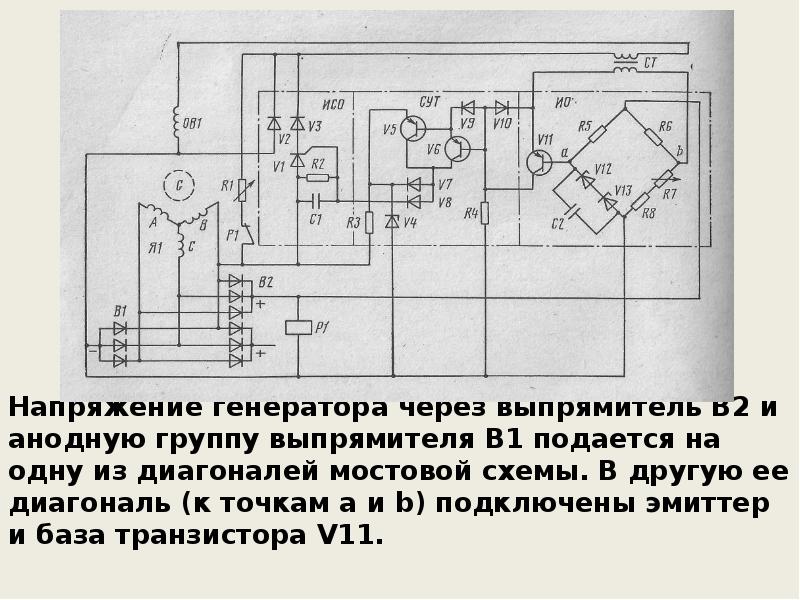

Напряжение генератора через выпрямитель В2 и анодную группу выпрямителя В1 подается на одну из диагоналей мостовой схемы. В другую ее диагональ (к точкам а и b) подключены эмиттер и база транзистора V11.

Слайд 6

Описание слайда:

Действие измерительного органа основано на сравнении эталонного (опорного) напряжения, создаваемого на стабилитронах V12 и V13 с напряжением на резисторах R5—R8, которое пропорционально выходному напряжению генератора. Разность этих напряжений измеряется транзистором V11 и в зависимости от измеряемого напряжения и его знака между эмиттером и коллектором транзистора возникает соответствующий выходной сигнал.

Слайд 7

Описание слайда:

Управление тиристором V1 исполнительного органа требует определенной мощности. Поэтому сигнал, снятый с измерительного органа, необходимо усилить. Для этого в СУТ применен усилитель и спусковое устройство (электронный ключ). Усилитель выполнен на транзисторе V11, а спусковое устройство — на транзисторах V5—V6.

Слайд 8

Описание слайда:

Регулятор напряжения действует следующим образом. При разгоне поезда обмотка возбуждения ОВ1 подключена к обмотке якоря, помимо тиристора V1, через размыкающие контакты реле напряжения Р1 и токоограничивающий резистор R1. Это необходимо потому, что небольшая остаточная э. д. с. генератора не может обеспечить прохождение через тиристор тока возбуждения, необходимого для начала процесса самовозбуждения

Слайд 9

Описание слайда:

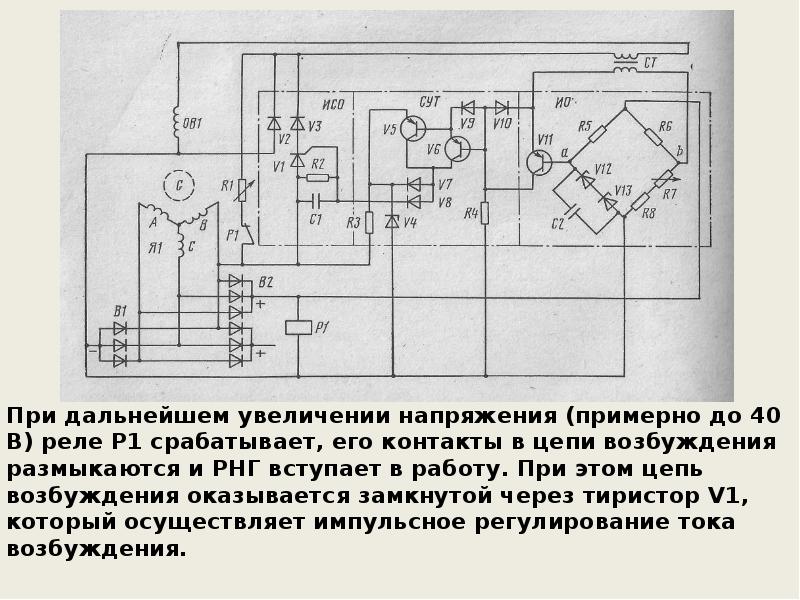

При дальнейшем увеличении напряжения (примерно до 40 В) реле Р1 срабатывает, его контакты в цепи возбуждения размыкаются и РНГ вступает в работу. При этом цепь возбуждения оказывается замкнутой через тиристор V1, который осуществляет импульсное регулирование тока возбуждения.

Слайд 10

Описание слайда:

Если напряжение генератора становится ниже уставки РНГ (оно определяется напряжением стабилизации стабилитронов V12 и V13), уменьшается напряжение на резисторах R7—R8 измерительного органа и эмиттер транзистора V11 получает отрицательный потенциал по отношению к его базе, что приводит к закрытию этого тиристора.

Слайд 11

Описание слайда:

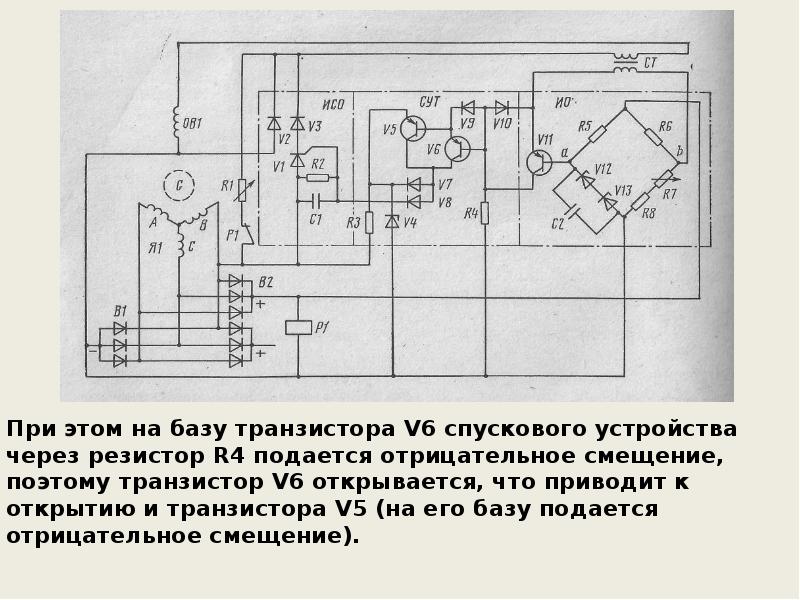

При этом на базу транзистора V6 спускового устройства через резистор R4 подается отрицательное смещение, поэтому транзистор V6 открывается, что приводит к открытию и транзистора V5 (на его базу подается отрицательное смещение).

Слайд 12

Описание слайда:

В результате через транзисторы V5 и V6, диод V8 спускового устройства на управляющий электрод тиристора V1 подается отпирающий сигнал. При наличии на тиристоре прямого напряжения он открывается, что приводит к возрастанию тока возбуждения генератора и его напряжения. При этом одновременно с открытием тиристора V1 запирается диод V8 обратным напряжением и ток по цепи управляющего электрода тиристора не протекает.

Слайд 13

Описание слайда:

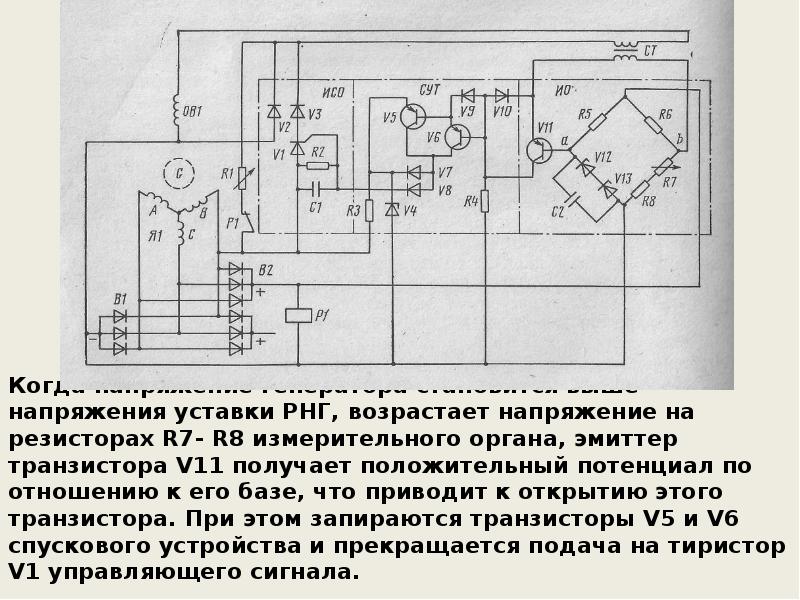

Когда напряжение генератора становится выше напряжения уставки РНГ, возрастает напряжение на резисторах R7- R8 измерительного органа, эмиттер транзистора V11 получает положительный потенциал по отношению к его базе, что приводит к открытию этого транзистора. При этом запираются транзисторы V5 и V6 спускового устройства и прекращается подача на тиристор V1 управляющего сигнала.

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

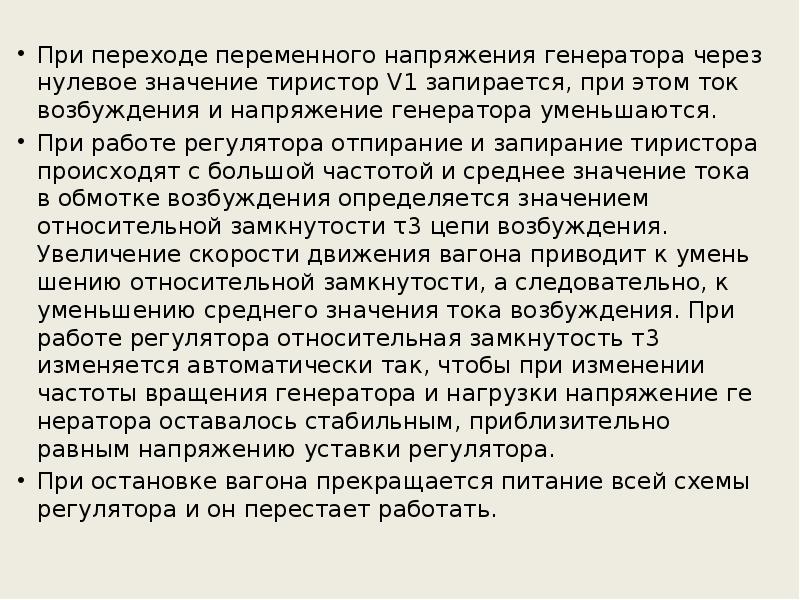

При переходе переменного напряжения генератора через нулевое значение тиристор V1 запирается, при этом ток возбуждения и напряжение генератора уменьшаются. При переходе переменного напряжения генератора через нулевое значение тиристор V1 запирается, при этом ток возбуждения и напряжение генератора уменьшаются. При работе регулятора отпирание и запирание тиристора происходят с большой частотой и среднее значение тока в обмотке возбуждения определяется значением относительной замкнутости τ3 цепи возбуждения. Увеличение скорости движения вагона приводит к уменьшению относительной замкнутости, а следовательно, к уменьшению среднего значения тока возбуждения. При работе регулятора относительная замкнутость т3 изменяется автоматически так, чтобы при изменении частоты вращения генератора и нагрузки напряжение генератора оставалось стабильным, приблизительно равным напряжению уставки регулятора. При остановке вагона прекращается питание всей схемы регулятора и он перестает работать.

Слайд 16

Описание слайда:

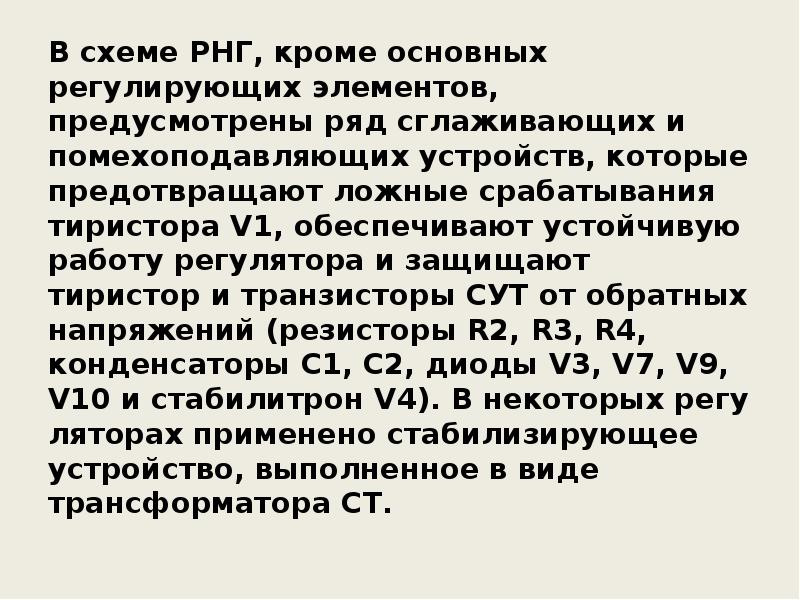

В схеме РНГ, кроме основных регулирующих элементов, предусмотрены ряд сглаживающих и помехоподавляющих устройств, которые предотвращают ложные срабатывания тиристора V1, обеспечивают устойчивую работу регулятора и защищают тиристор и транзисторы СУТ от обратных напряжений (резисторы R2, R3, R4, конденсаторы С1, С2, диоды V3, V7, V9, V10 и стабилитрон V4). В некоторых регуляторах применено стабилизирующее устройство, выполненное в виде трансформатора СТ. В схеме РНГ, кроме основных регулирующих элементов, предусмотрены ряд сглаживающих и помехоподавляющих устройств, которые предотвращают ложные срабатывания тиристора V1, обеспечивают устойчивую работу регулятора и защищают тиристор и транзисторы СУТ от обратных напряжений (резисторы R2, R3, R4, конденсаторы С1, С2, диоды V3, V7, V9, V10 и стабилитрон V4). В некоторых регуляторах применено стабилизирующее устройство, выполненное в виде трансформатора СТ.
