Слайд 1

Описание слайда:

Лекция 5. Реляционная структура данных Национальный авиационный университет Факультет компьютерных наук Кафедра инженерии программного обеспечения

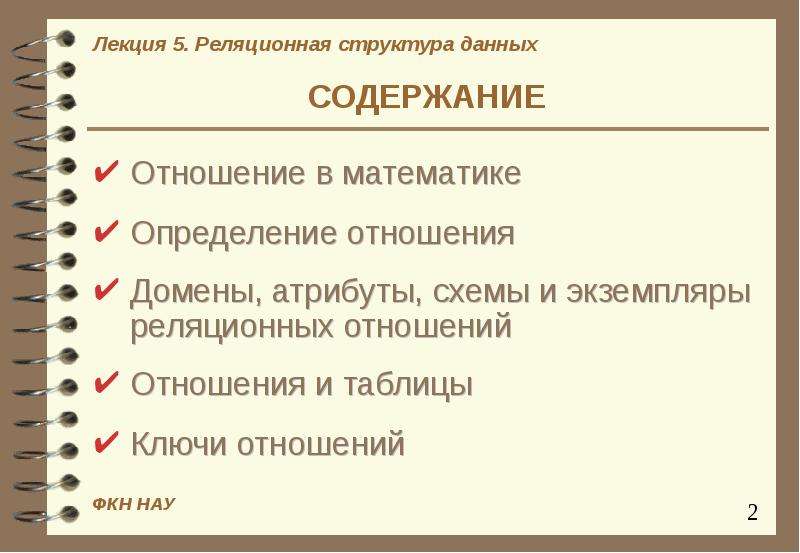

Слайд 2

Описание слайда:

СОДЕРЖАНИЕ Отношение в математике Определение отношения Домены, атрибуты, схемы и экземпляры реляционных отношений Отношения и таблицы Ключи отношений

Слайд 3

Описание слайда:

Неформальное введение в отношения Форма представления: табличная С помощью условия

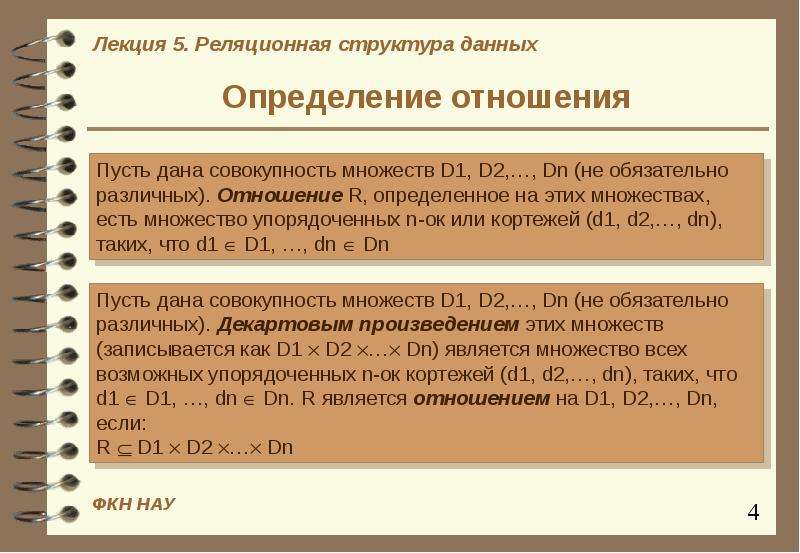

Слайд 4

Описание слайда:

Определение отношения

Слайд 5

Описание слайда:

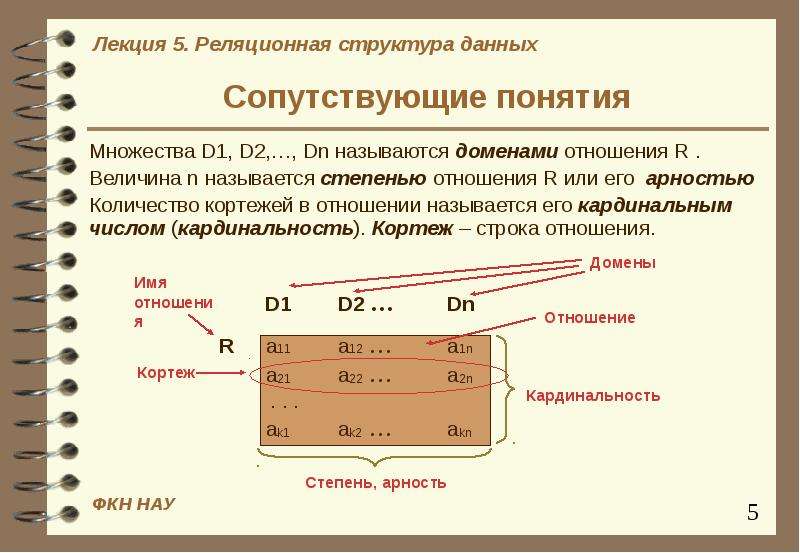

Сопутствующие понятия

Слайд 6

Описание слайда:

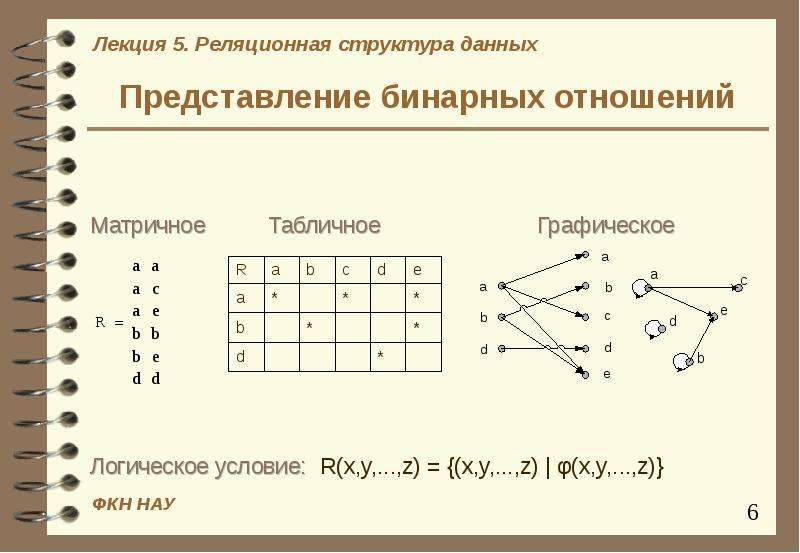

Представление бинарных отношений

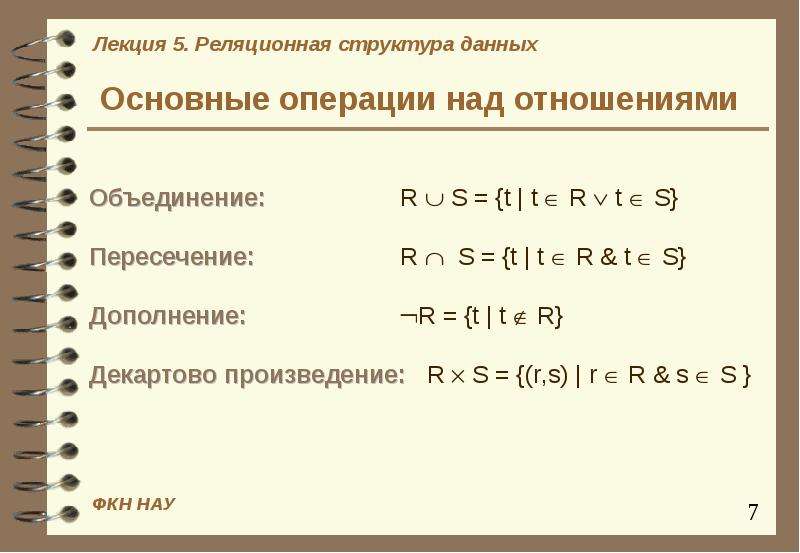

Слайд 7

Описание слайда:

Основные операции над отношениями

Слайд 8

Описание слайда:

Свойства бинарных отношений

Слайд 9

Описание слайда:

Примеры бинарных отношений

Слайд 10

Описание слайда:

Схема реляционного отношения

Слайд 11

Описание слайда:

Свойства атрибутов и схемы Свойства атрибутов в реляционной модели данных: Любой атрибут в отношении имеет имя Множество допустимых значений каждого из атрибутов называется его доменом Различные атрибуты могут быть определены на одном и том же домене Значения атрибутов должны быть атомарными

Слайд 12

Описание слайда:

Экземпляр отношения Свойства экземпляра отношения: Порядок значений атрибутов в кортеже не фиксирован (он определен схемой отношения) Порядок кортежей в экземпляре произволен Кортежи должны быть уникальными в экземпляре отношения

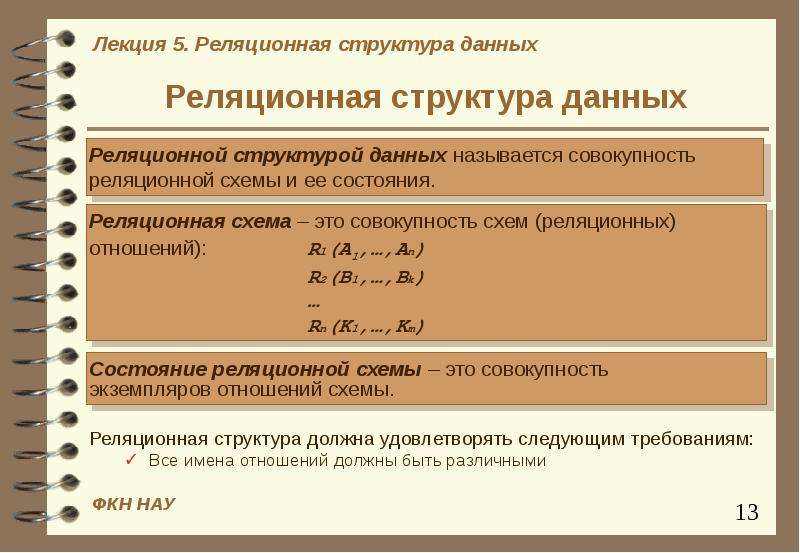

Слайд 13

Описание слайда:

Реляционная структура данных Реляционная структура должна удовлетворять следующим требованиям: Все имена отношений должны быть различными

Слайд 14

Описание слайда:

Реляционные отношения и таблицы

Слайд 15

Описание слайда:

Соответствие терминов

Слайд 16

Описание слайда:

Ключи

Слайд 17

Описание слайда:

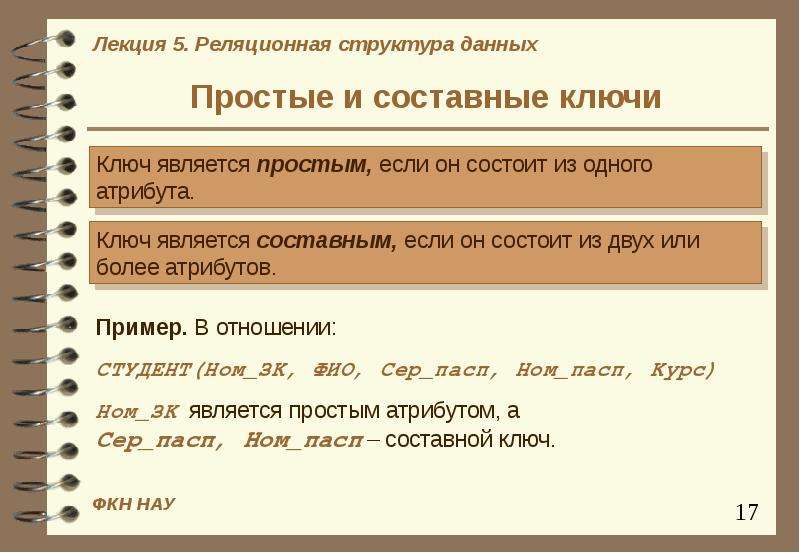

Простые и составные ключи

Слайд 18

Описание слайда:

Избыточные и минимальные ключи

Слайд 19

Описание слайда:

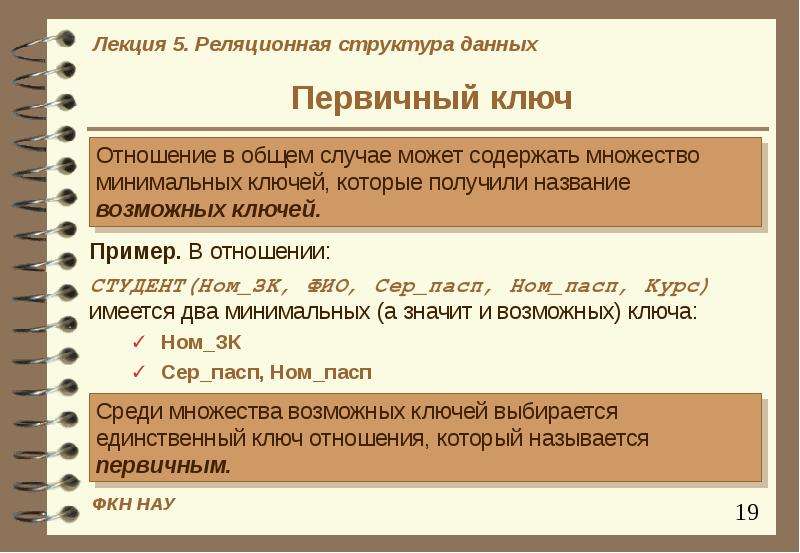

Первичный ключ Пример. В отношении: СТУДЕНТ(Ном_ЗК, ФИО, Сер_пасп, Ном_пасп, Курс) имеется два минимальных (а значит и возможных) ключа: Ном_ЗК Сер_пасп, Ном_пасп

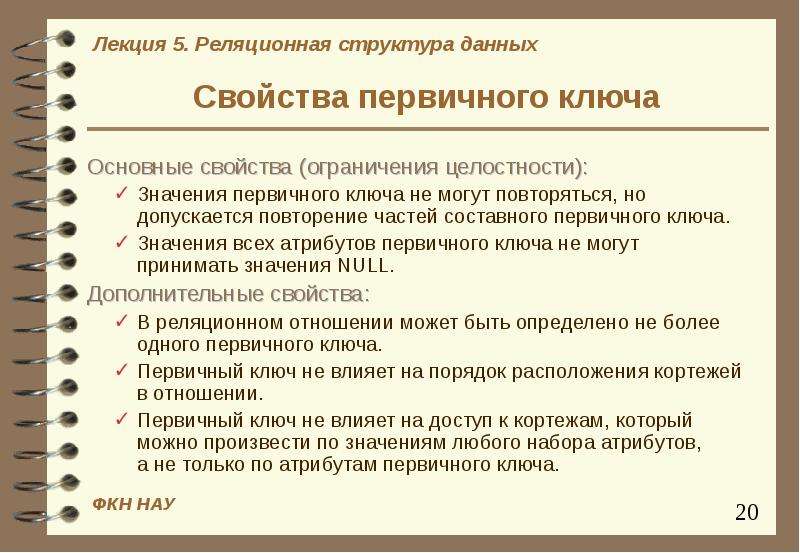

Слайд 20

Описание слайда:

Свойства первичного ключа Основные свойства (ограничения целостности): Значения первичного ключа не могут повторяться, но допускается повторение частей составного первичного ключа. Значения всех атрибутов первичного ключа не могут принимать значения NULL. Дополнительные свойства: В реляционном отношении может быть определено не более одного первичного ключа. Первичный ключ не влияет на порядок расположения кортежей в отношении. Первичный ключ не влияет на доступ к кортежам, который можно произвести по значениям любого набора атрибутов, а не только по атрибутам первичного ключа.

Слайд 21

Описание слайда:

Пример первичного ключа

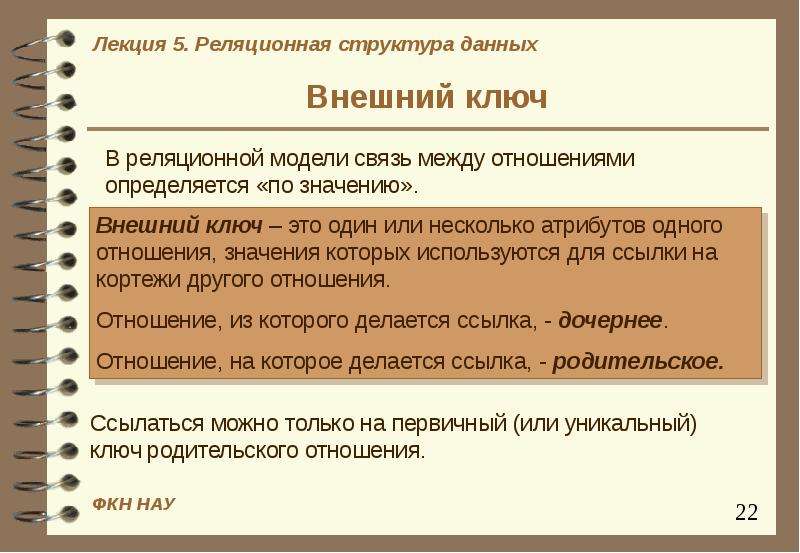

Слайд 22

Описание слайда:

Внешний ключ

Слайд 23

Описание слайда:

Пример внешнего ключа

Слайд 24

Описание слайда:

Свойства внешнего ключа Основное свойство (ограничение целостности): Значение внешнего ключа не может ссылаться на отсутствующее значение первичного ключа родительского отношения. Это так называемое ссылочное (или референциальное) ограничение целостности внешнего ключа. Дополнительные свойства: Значения внешнего ключа могут повторяться. Внешний ключ может принимать значение NULL.

Слайд 25

Описание слайда:

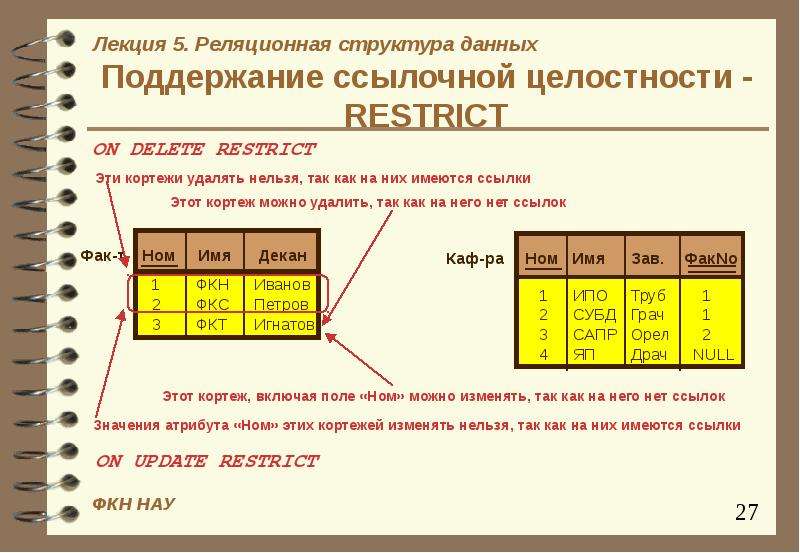

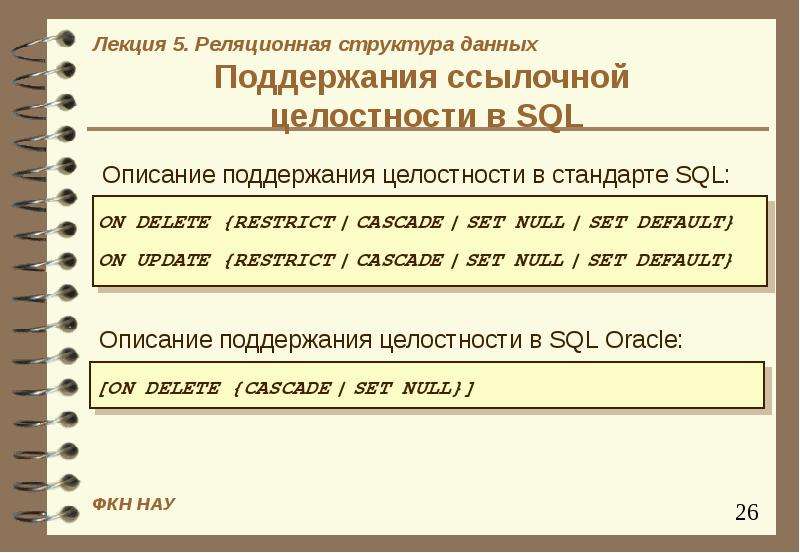

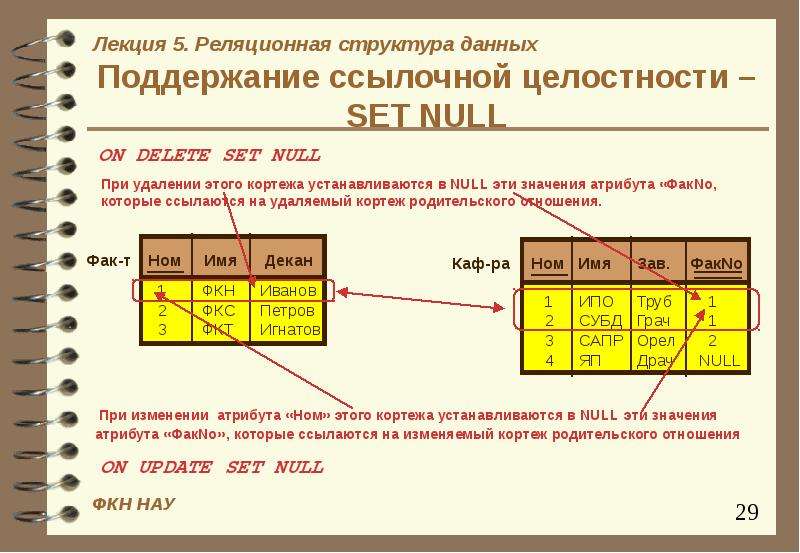

Поддержание ссылочной целостности Манипулирование кортежами дочернего отношения: При вставке и замене проверяется ссылочная целостность и в случае ее нарушения действие не производится. При удалении ничего не проверяется. Манипулирование кортежами родительского отношения: При вставке ничего не проверяется. При удалении и замене: Запретить удаление/замену, если имеется ссылка в дочерней таблице, приводящая к нарушению ссылочной целостности. Удаляя/заменяя родительский кортеж, также удалить/заменить все ссылающиеся на него кортежи дочернего отношения. Удаляя/заменяя родительский кортеж, разорвать связь с ним кортежей дочерней таблицы и вместо ссылки поставить NULL. Удаляя/заменяя родительский кортеж, разорвать связь с ним кортежей дочерней таблицы и вместо ссылки поставить значение по умолчанию.
