Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Режимы работы промышленных электрических сетей. Доклад-сообщение содержит 117 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Электромагнитные переходные процессы Токи коротких замыканий

Слайд 7

Описание слайда:

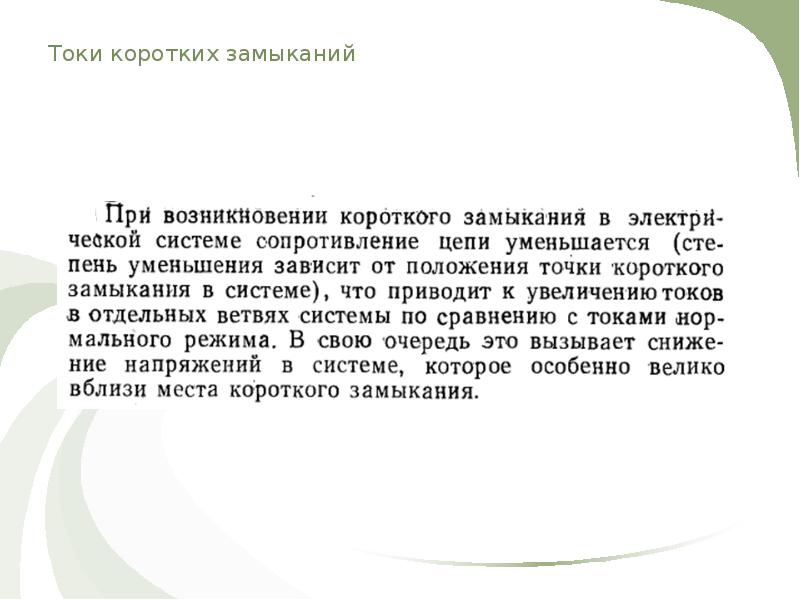

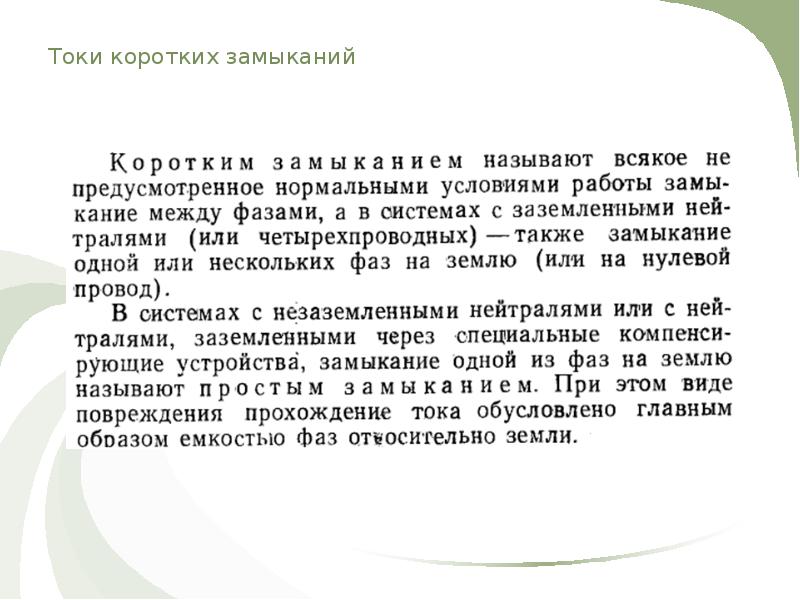

Токи коротких замыканий

Слайд 8

Описание слайда:

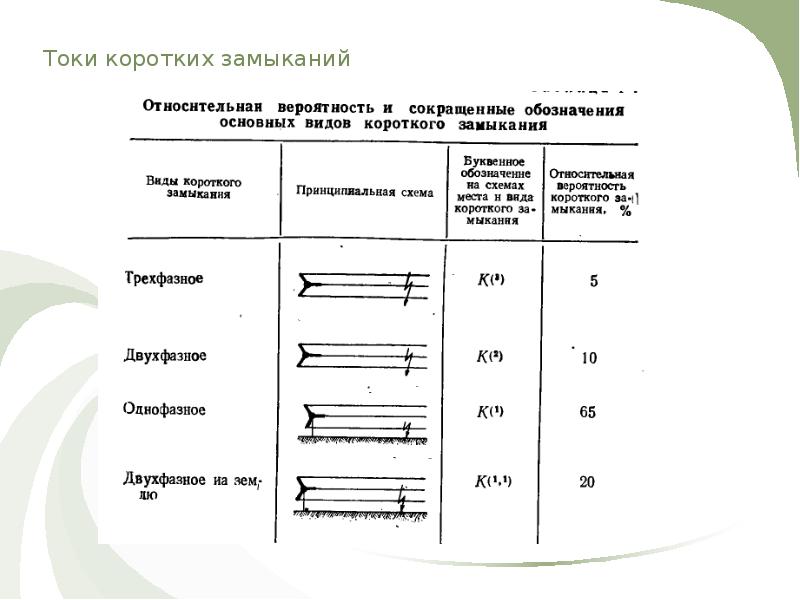

Токи коротких замыканий

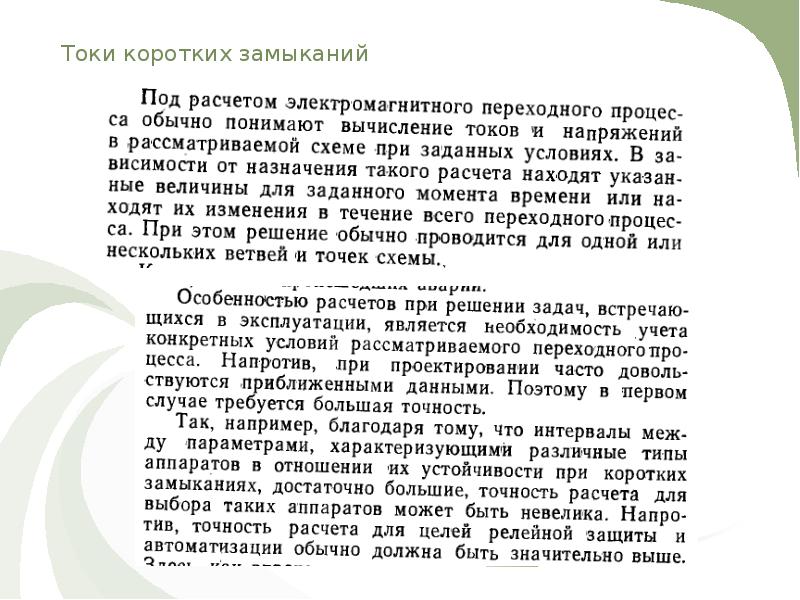

Слайд 9

Описание слайда:

Токи коротких замыканий

Слайд 10

Описание слайда:

Токи коротких замыканий

Слайд 11

Описание слайда:

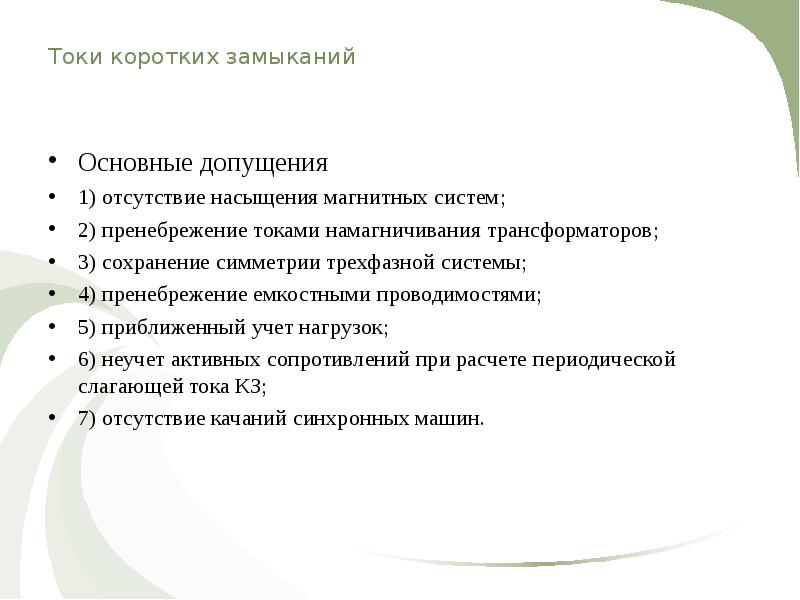

Токи коротких замыканий Основные допущения 1) отсутствие насыщения магнитных систем; 2) пренебрежение токами намагничивания трансформаторов; 3) сохранение симметрии трехфазной системы; 4) пренебрежение емкостными проводимостями; 5) приближенный учет нагрузок; 6) неучет активных сопротивлений при расчете периодической слагающей тока КЗ; 7) отсутствие качаний синхронных машин.

Слайд 12

Описание слайда:

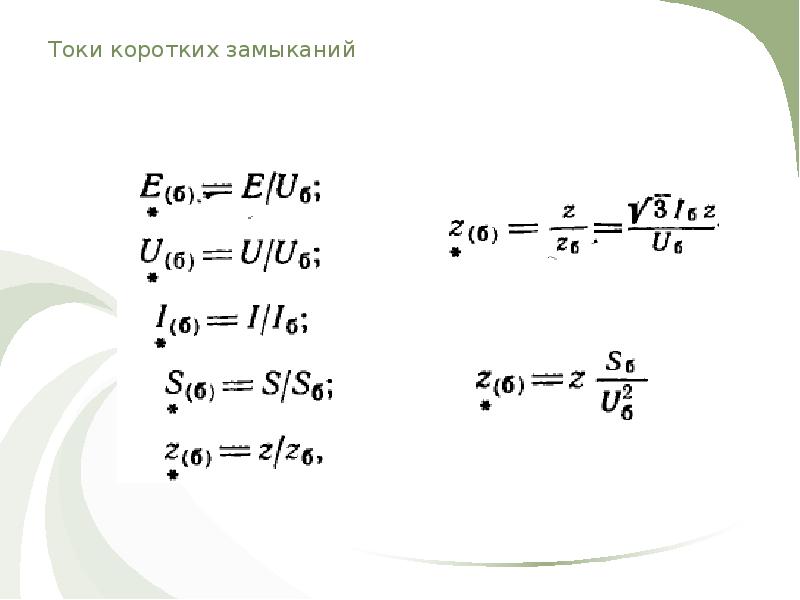

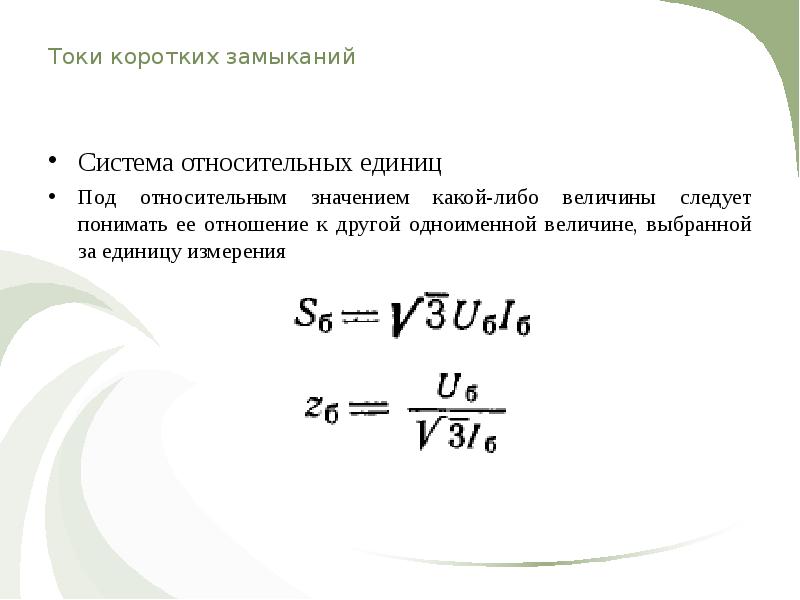

Токи коротких замыканий Система относительных единиц Под относительным значением какой-либо величины следует понимать ее отношение к другой одноименной величине, выбранной за единицу измерения

Слайд 13

Описание слайда:

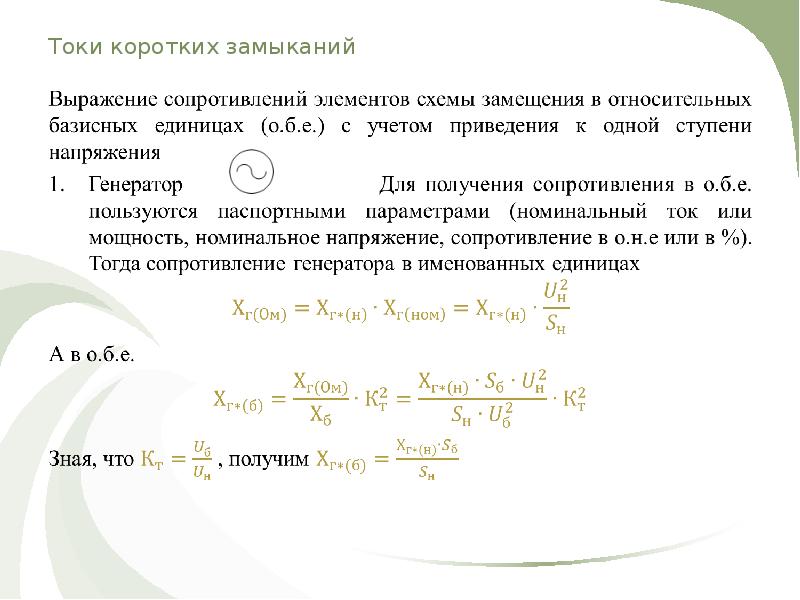

Токи коротких замыканий

Слайд 14

Описание слайда:

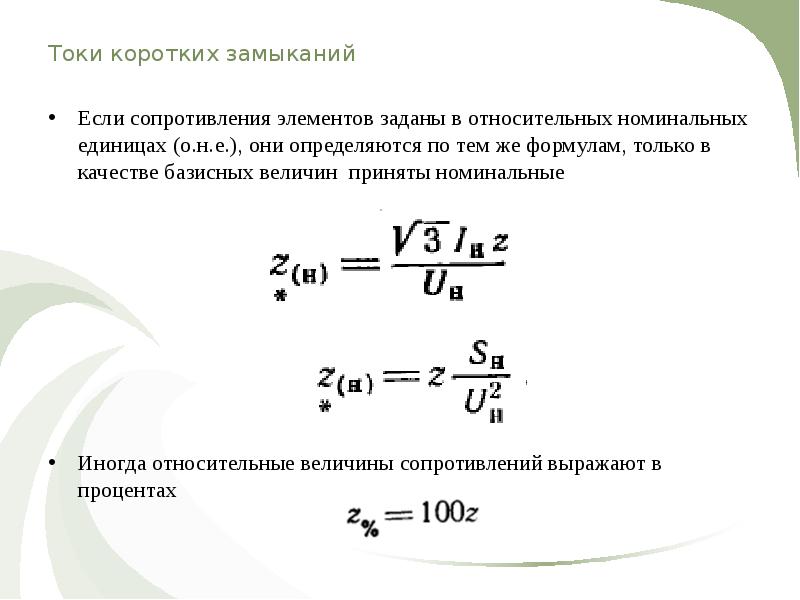

Токи коротких замыканий Если сопротивления элементов заданы в относительных номинальных единицах (о.н.е.), они определяются по тем же формулам, только в качестве базисных величин приняты номинальные Иногда относительные величины сопротивлений выражают в процентах

Слайд 15

Описание слайда:

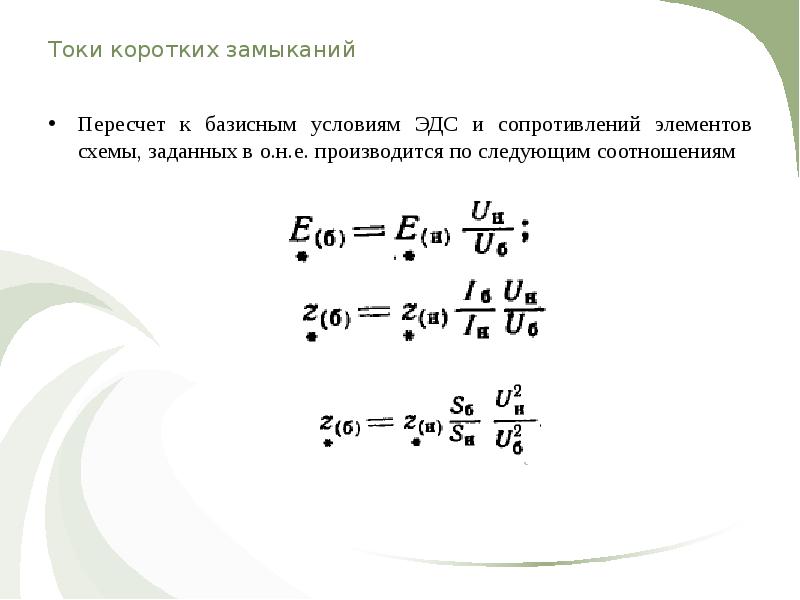

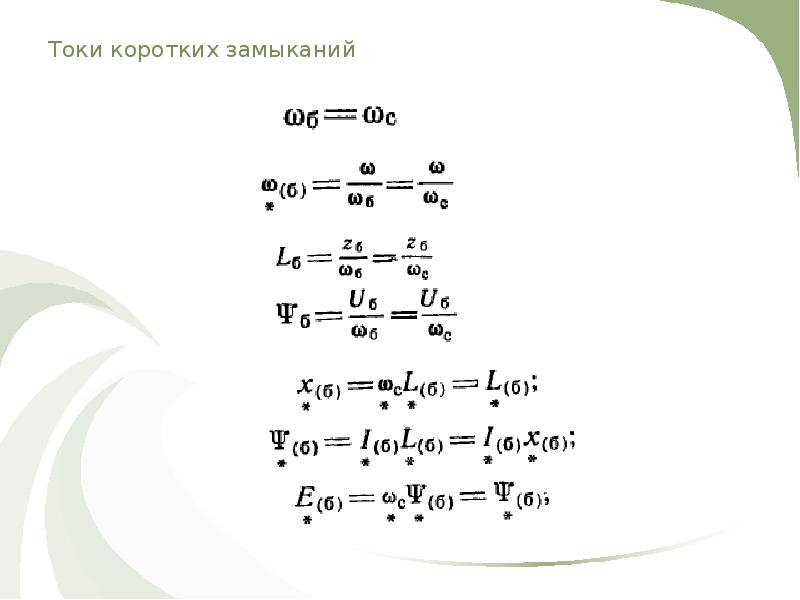

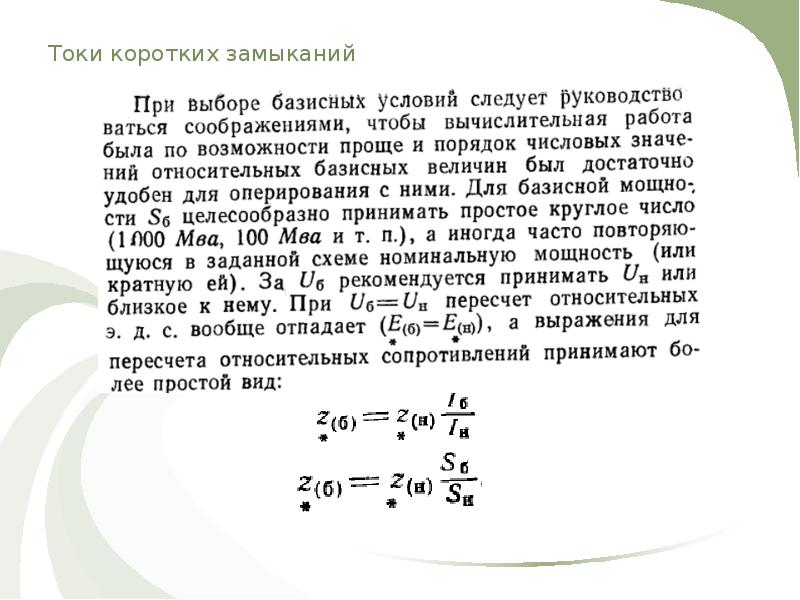

Токи коротких замыканий Пересчет к базисным условиям ЭДС и сопротивлений элементов схемы, заданных в о.н.е. производится по следующим соотношениям

Слайд 16

Описание слайда:

Токи коротких замыканий

Слайд 17

Описание слайда:

Токи коротких замыканий

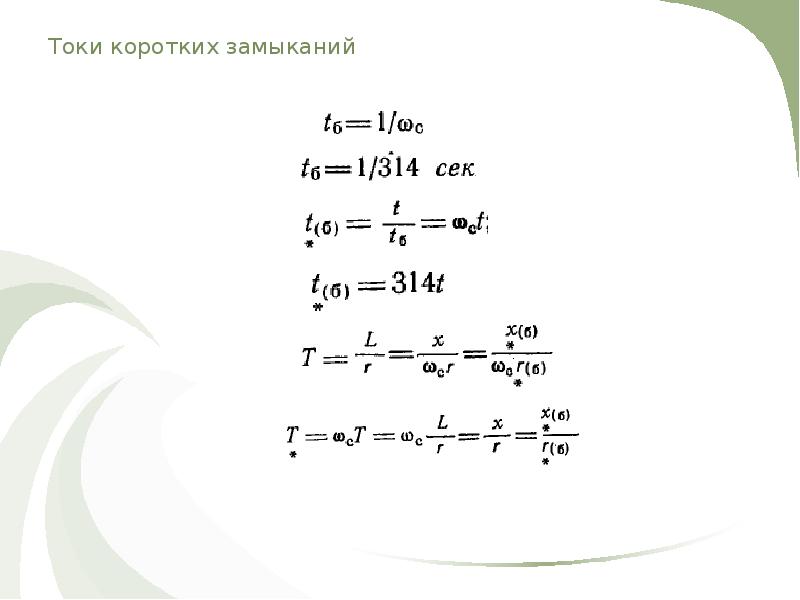

Слайд 18

Описание слайда:

Токи коротких замыканий

Слайд 19

Описание слайда:

Токи коротких замыканий При составлении расчетной схемы замещения целесообразно одновременно с приведением параметров к базисным условиям осуществить приведение к одной ступени трансформации, выбранной за основную. Можно записать общие выражения для определения приведенных к основной ступени значений отдельных величин

Слайд 20

Описание слайда:

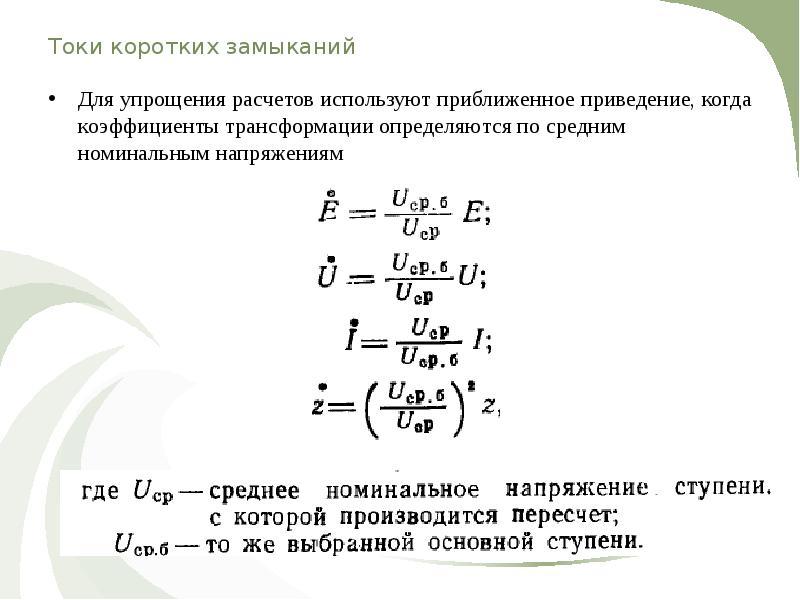

Токи коротких замыканий Для упрощения расчетов используют приближенное приведение, когда коэффициенты трансформации определяются по средним номинальным напряжениям

Слайд 21

Описание слайда:

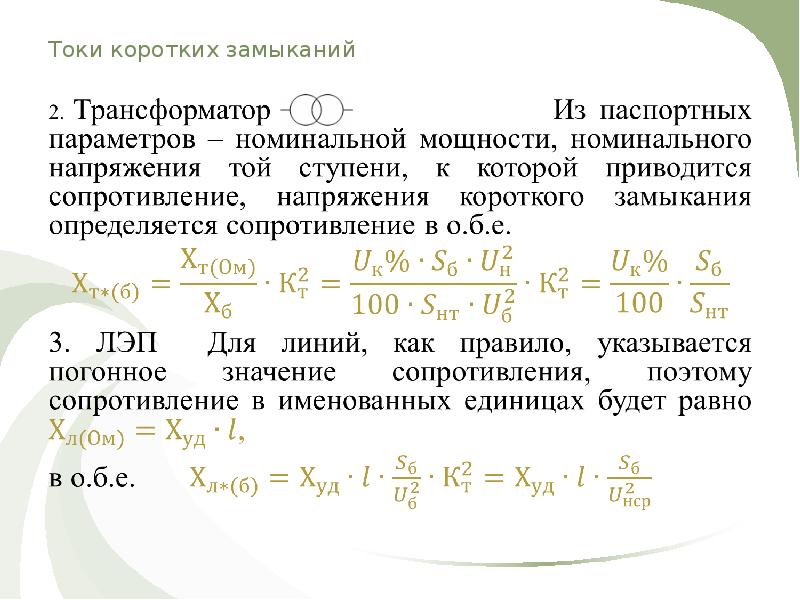

Токи коротких замыканий

Слайд 22

Описание слайда:

Токи коротких замыканий

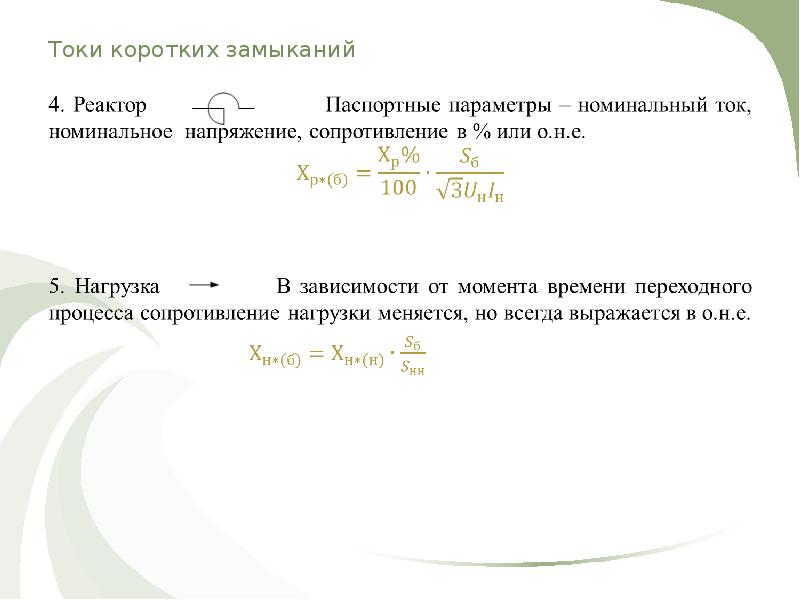

Слайд 23

Описание слайда:

Токи коротких замыканий

Слайд 24

Описание слайда:

Токи коротких замыканий Преобразование схем замещения Для расчета тока в месте КЗ схему замещения необходимо привести к простейшему виду – ЭДС за реактивностью, непосредственно связанные с точкой КЗ, путем элементарных преобразований или используя более сложные методы и принципы. Последовательное соединение сопротивлений

Слайд 25

Описание слайда:

Токи коротких замыканий 2. Параллельное соединение сопротивлений

Слайд 26

Описание слайда:

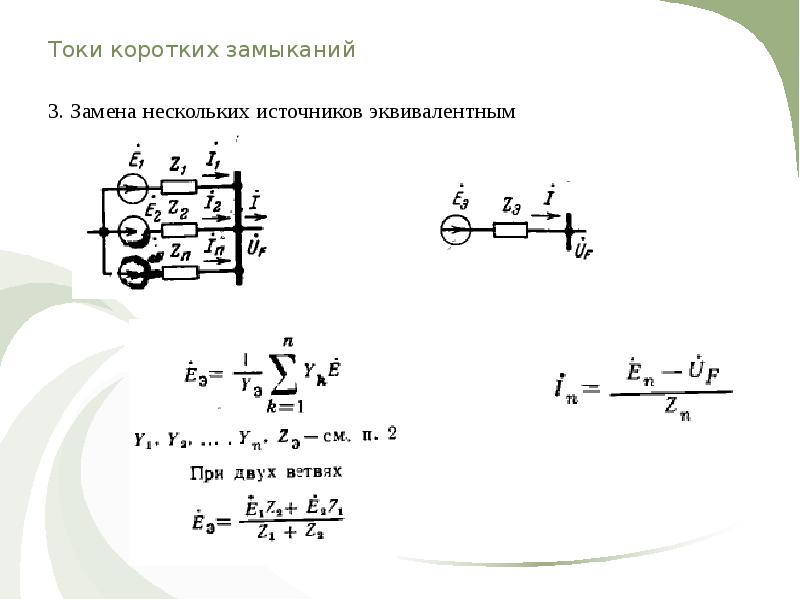

Токи коротких замыканий 3. Замена нескольких источников эквивалентным

Слайд 27

Описание слайда:

Токи коротких замыканий 4. Преобразование треугольника в звезду

Слайд 28

Описание слайда:

Токи коротких замыканий 5. Преобразование звезды в треугольник

Слайд 29

Описание слайда:

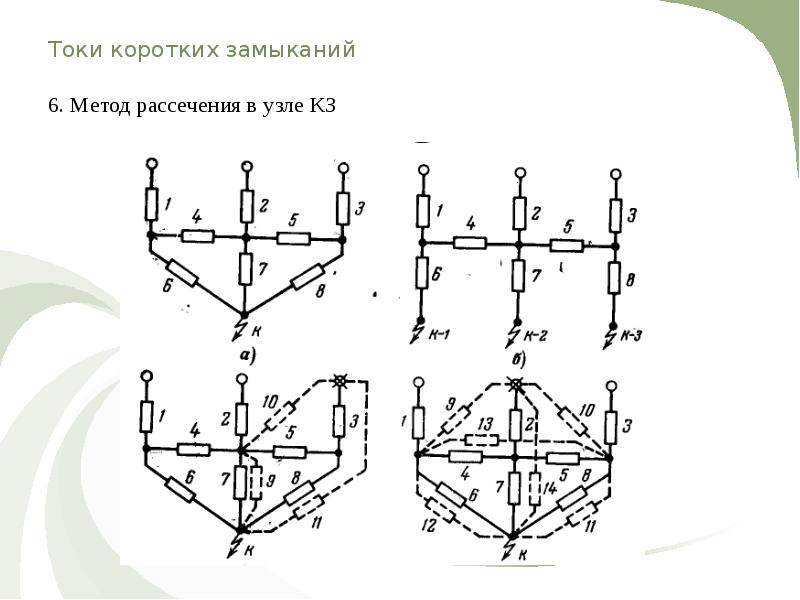

Токи коротких замыканий 6. Метод рассечения в узле КЗ

Слайд 30

Описание слайда:

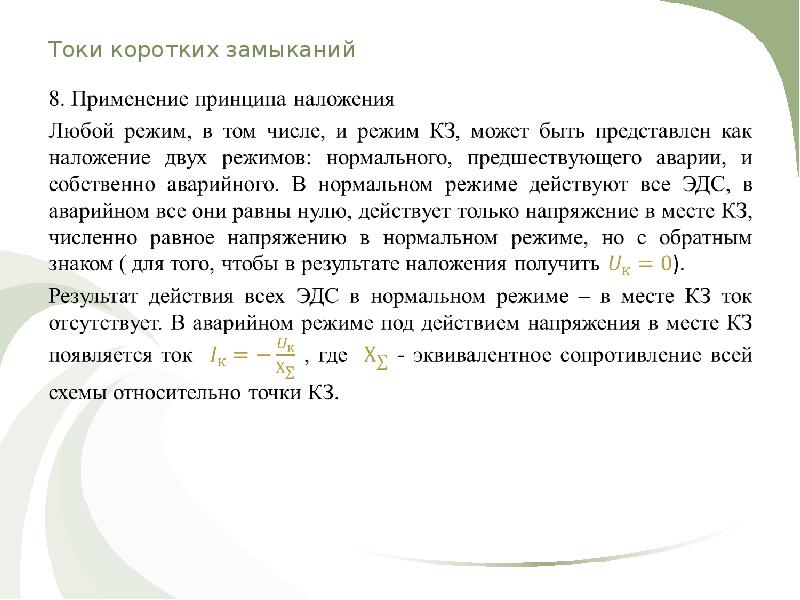

Токи коротких замыканий

Слайд 31

Описание слайда:

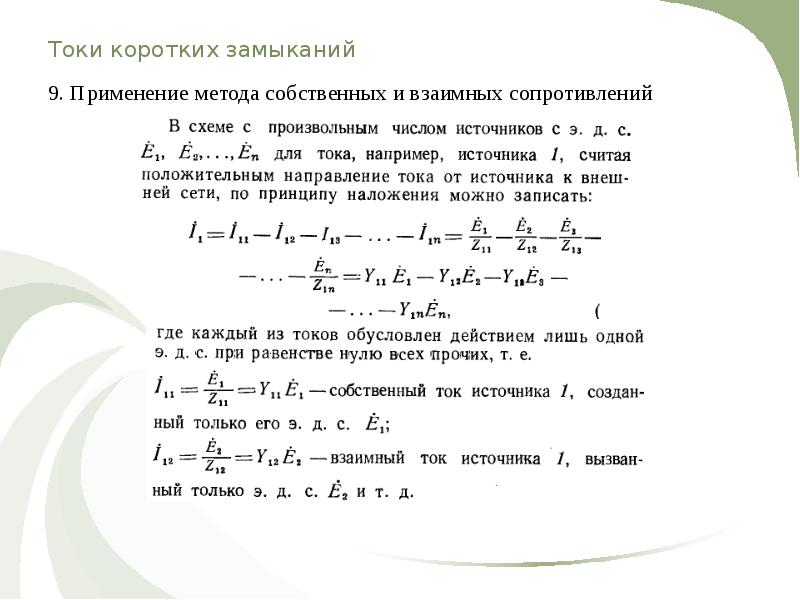

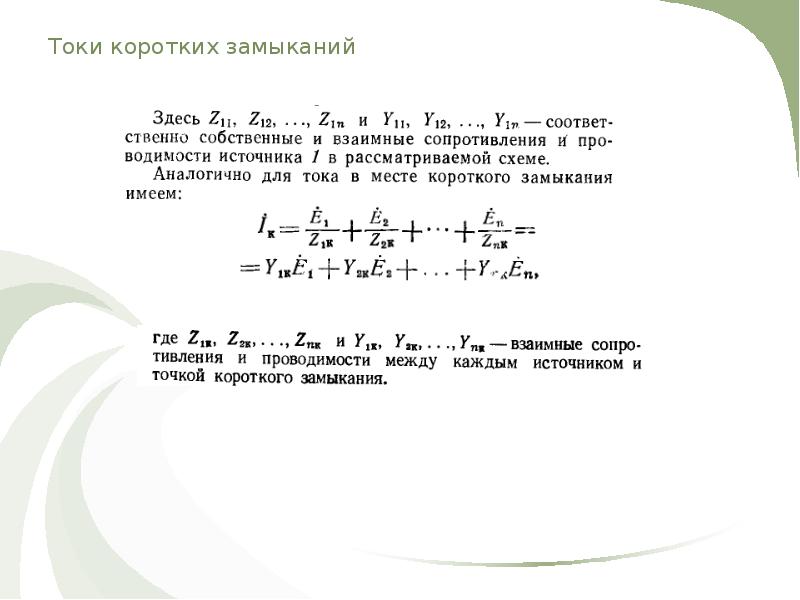

Токи коротких замыканий 9. Применение метода собственных и взаимных сопротивлений

Слайд 32

Описание слайда:

Токи коротких замыканий

Слайд 33

Описание слайда:

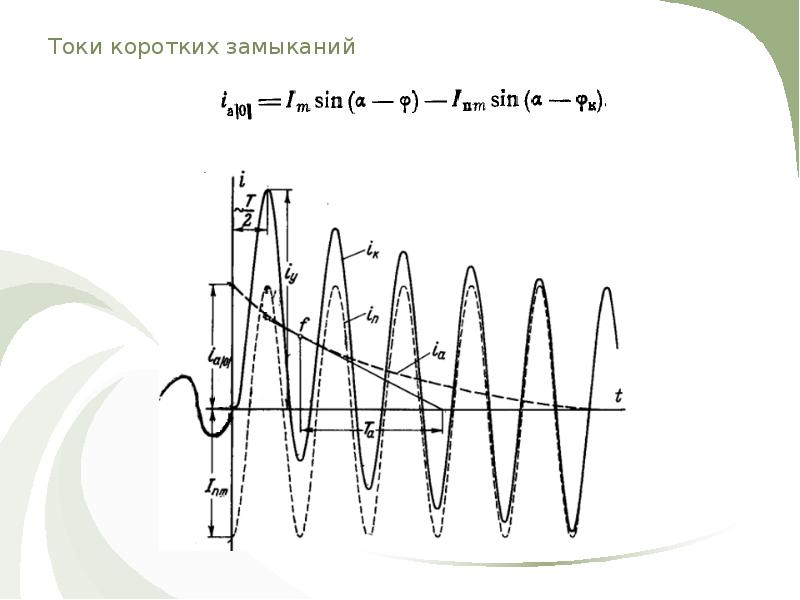

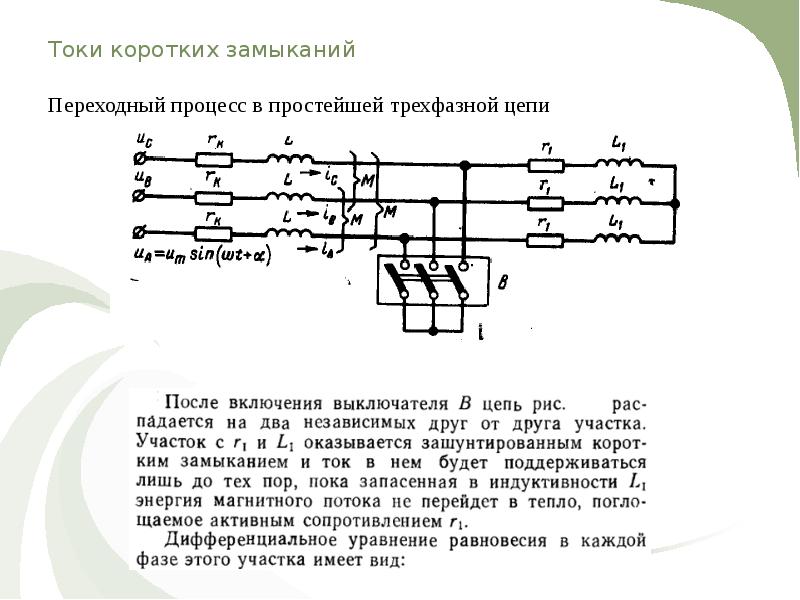

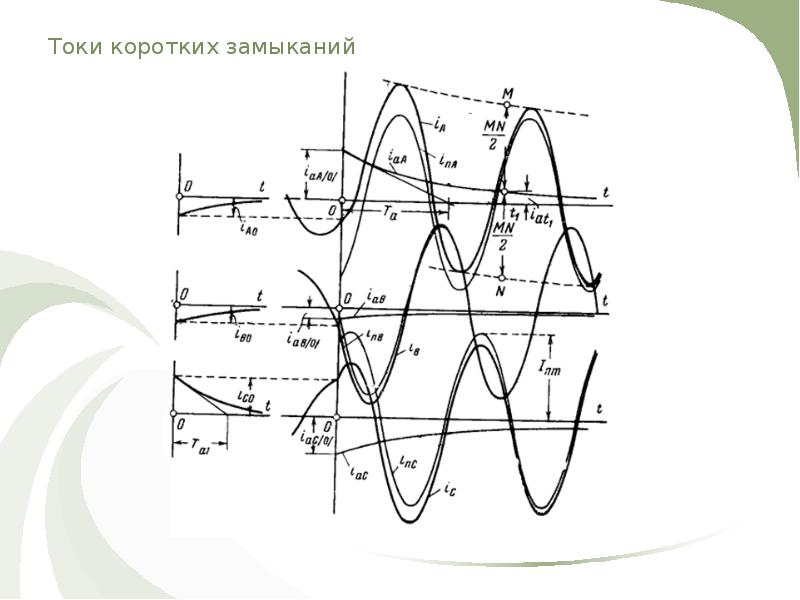

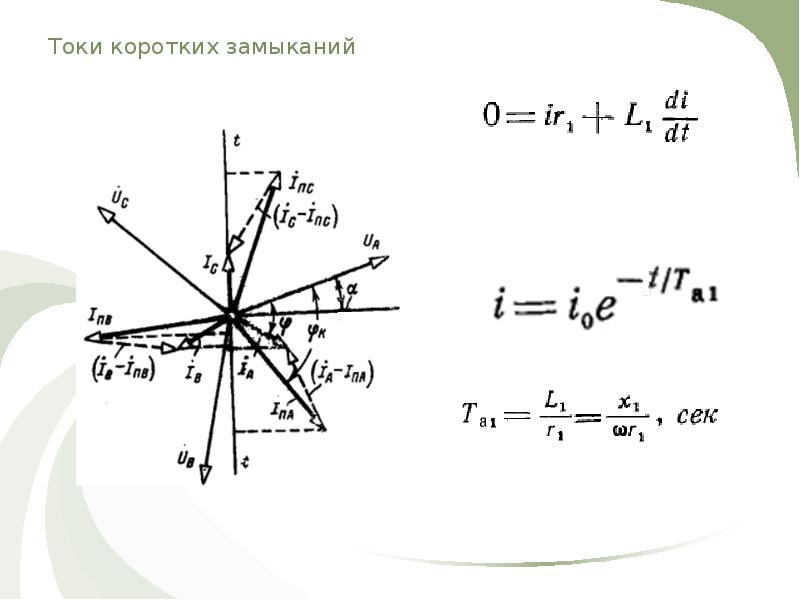

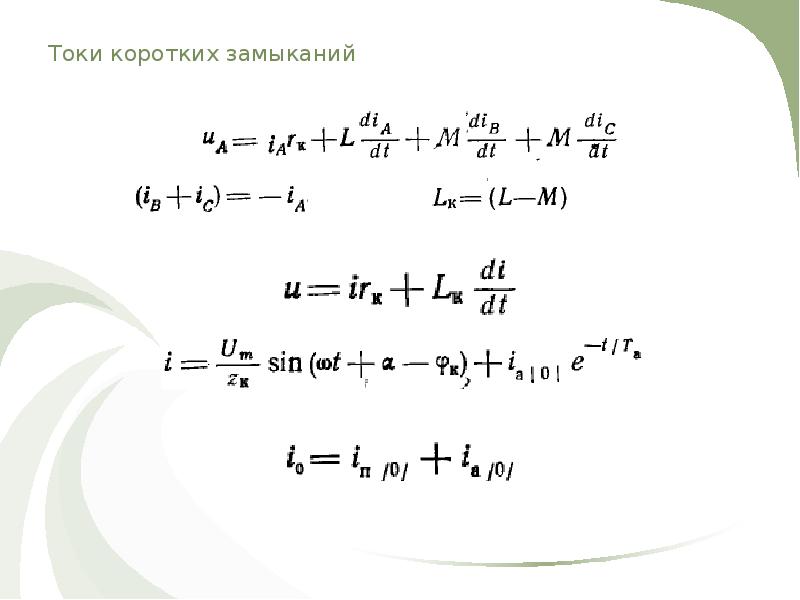

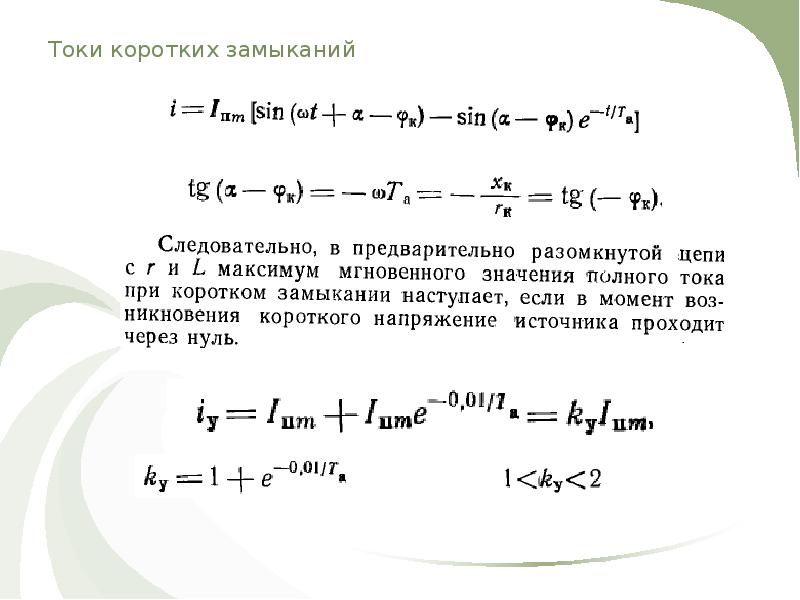

Токи коротких замыканий Переходный процесс в простейшей трехфазной цепи

Слайд 34

Описание слайда:

Токи коротких замыканий

Слайд 35

Описание слайда:

Токи коротких замыканий

Слайд 36

Описание слайда:

Токи коротких замыканий

Слайд 37

Описание слайда:

Токи коротких замыканий

Слайд 38

Описание слайда:

Токи коротких замыканий

Слайд 39

Описание слайда:

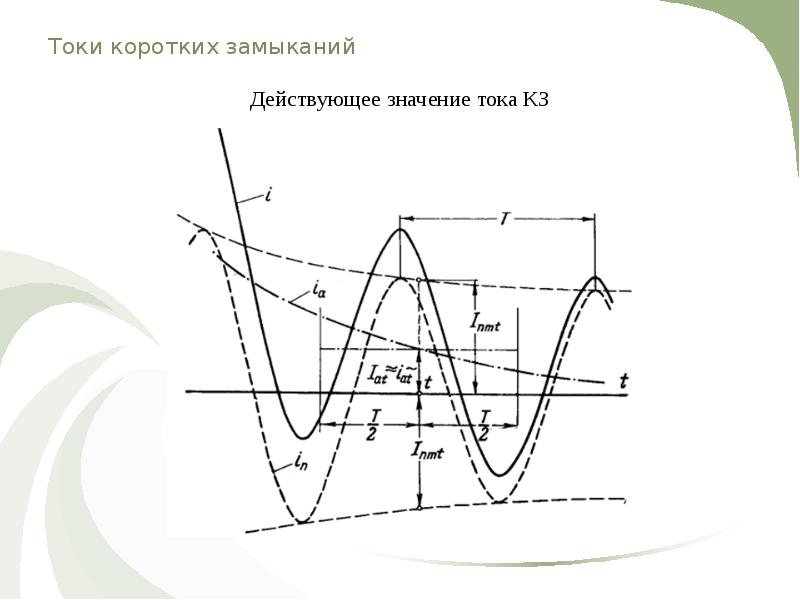

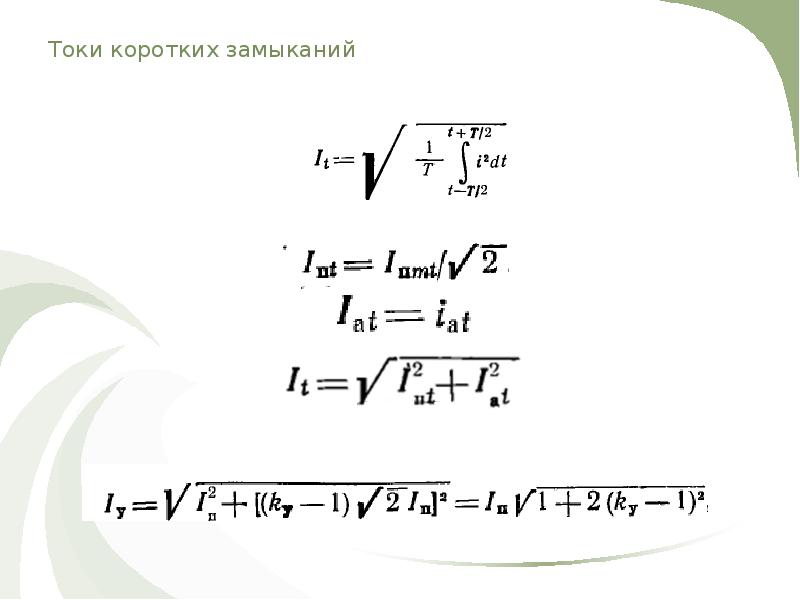

Токи коротких замыканий Действующее значение тока КЗ

Слайд 40

Описание слайда:

Токи коротких замыканий

Слайд 41

Описание слайда:

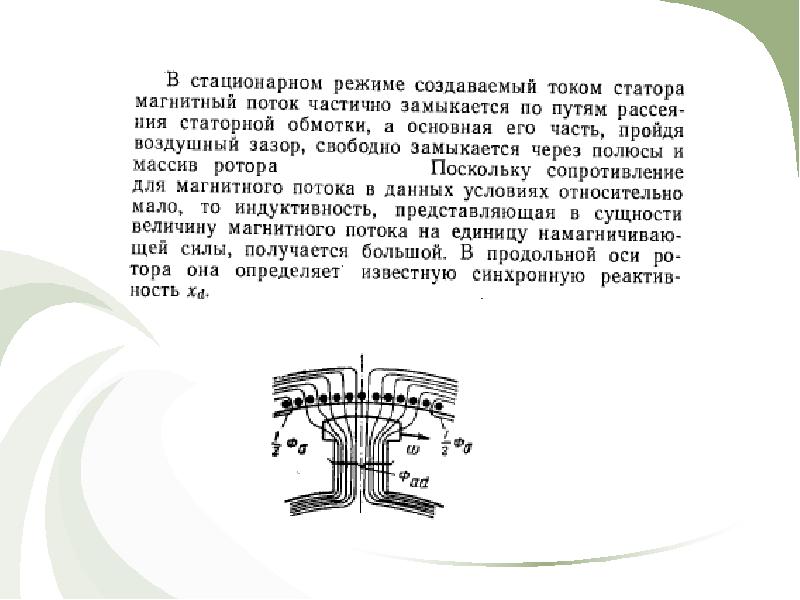

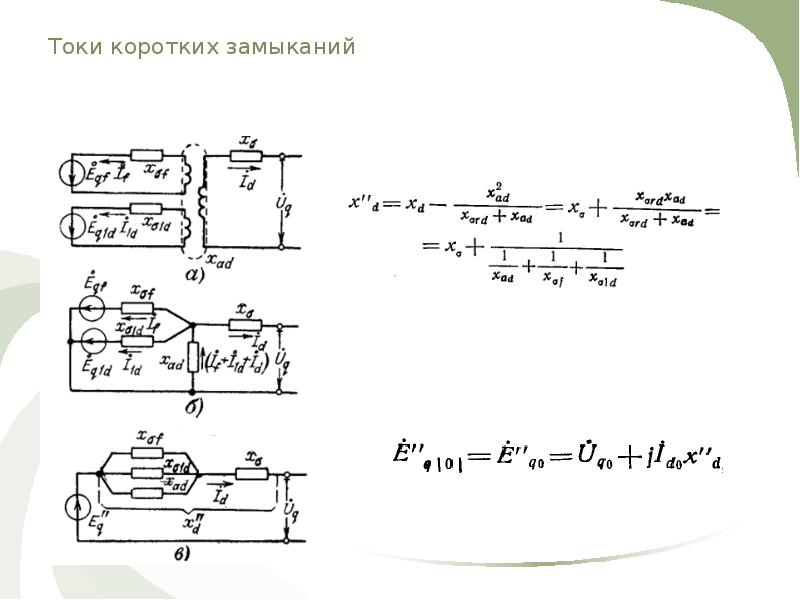

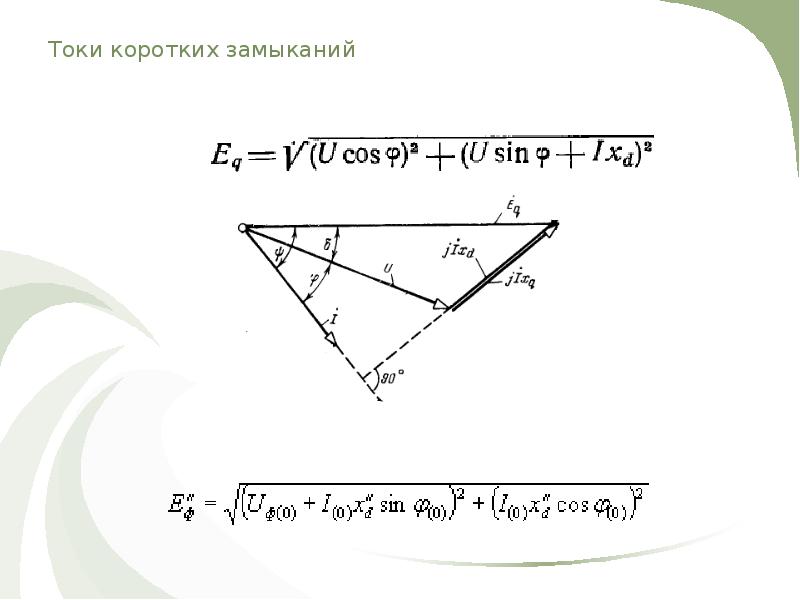

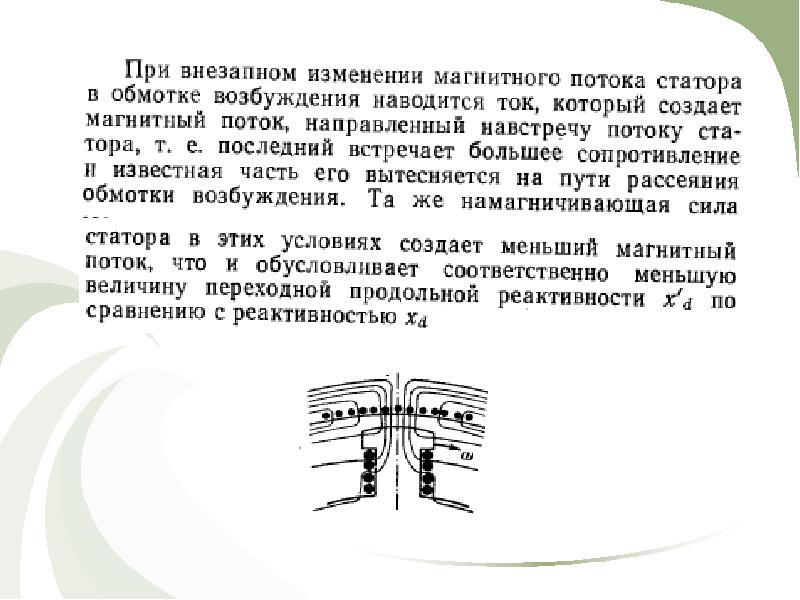

Токи коротких замыканий Внезапное КЗ синхронной машины Параметры схемы замещения СГ в начальный и установившийся моменты переходного процесса

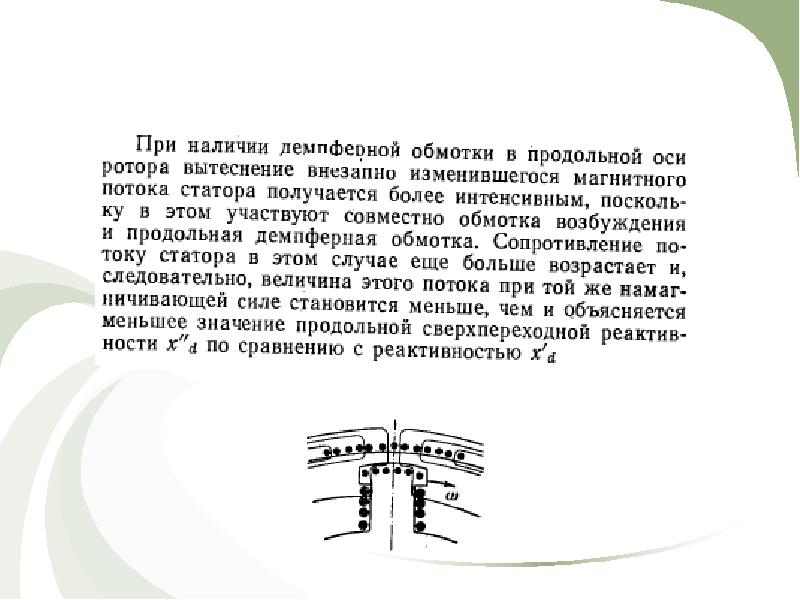

Слайд 42

Описание слайда:

Слайд 43

Описание слайда:

Слайд 44

Описание слайда:

Слайд 45

Описание слайда:

Токи коротких замыканий

Слайд 46

Описание слайда:

Токи коротких замыканий

Слайд 47

Описание слайда:

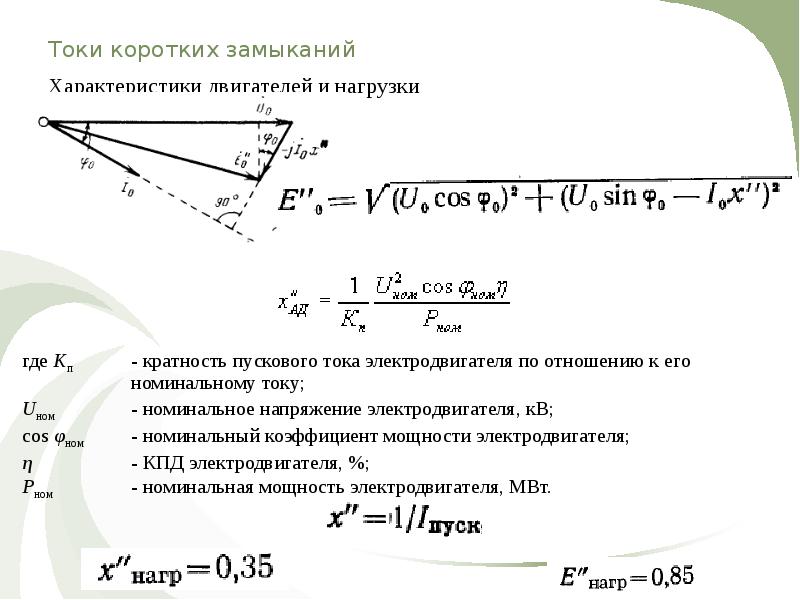

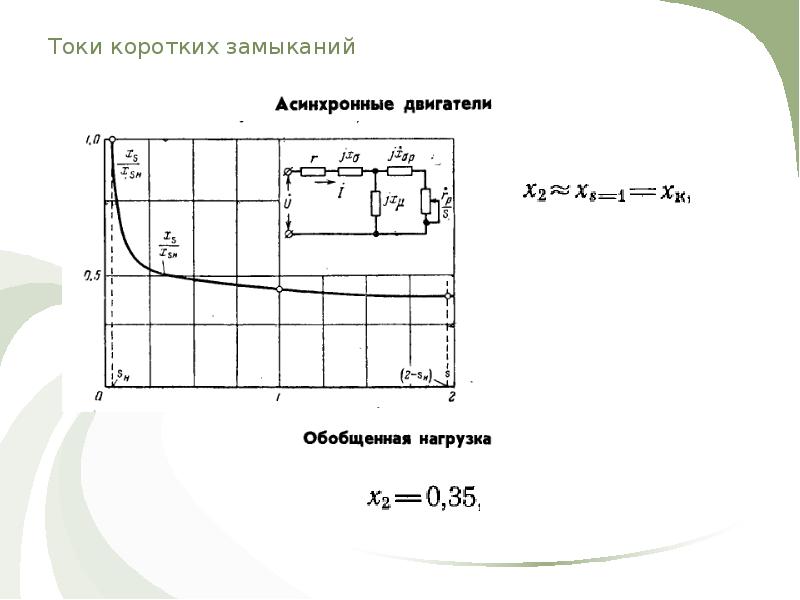

Токи коротких замыканий Характеристики двигателей и нагрузки

Слайд 48

Описание слайда:

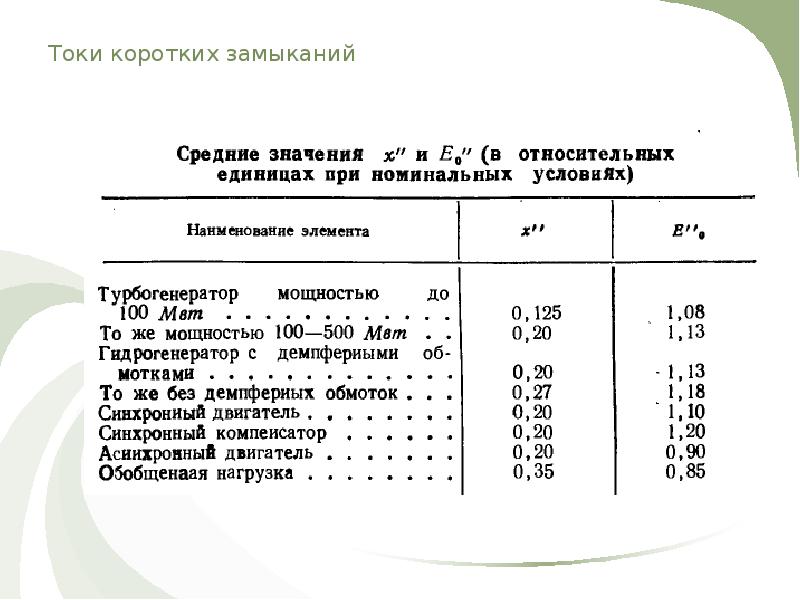

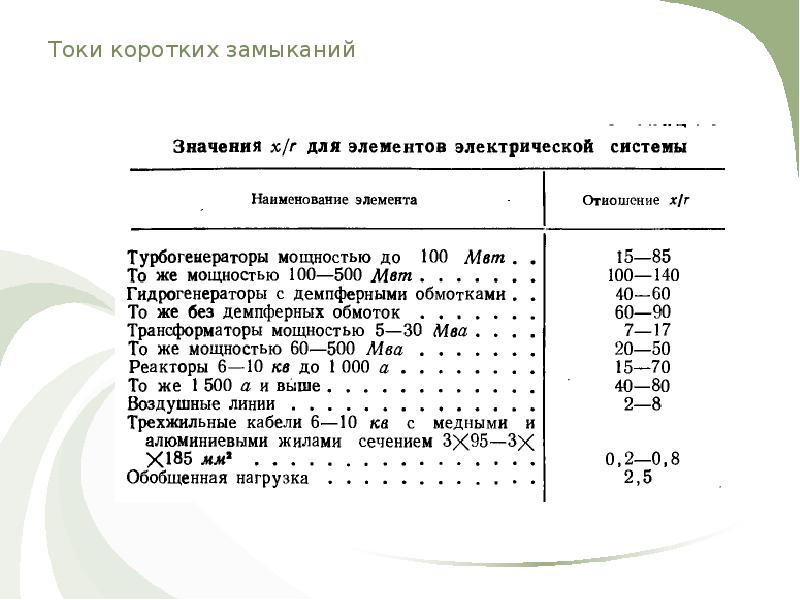

Токи коротких замыканий

Слайд 49

Описание слайда:

Токи коротких замыканий

Слайд 50

Описание слайда:

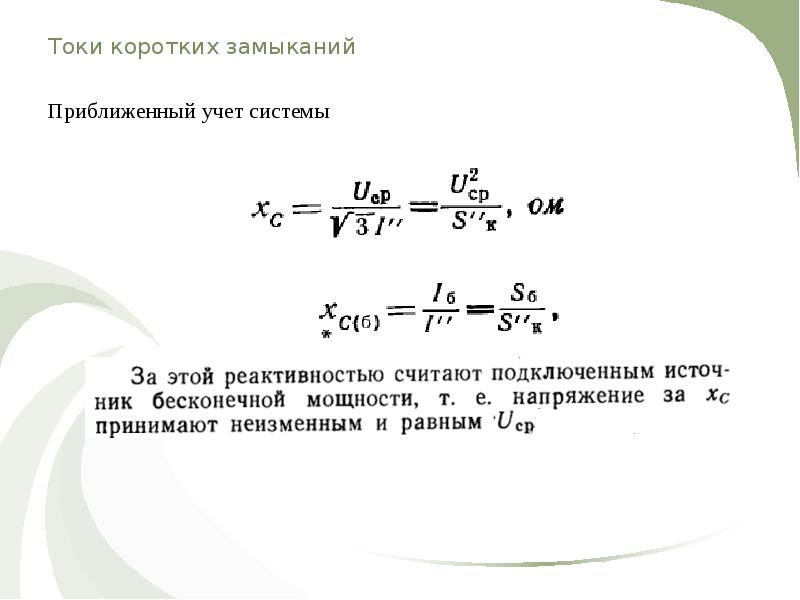

Токи коротких замыканий Приближенный учет системы

Слайд 51

Описание слайда:

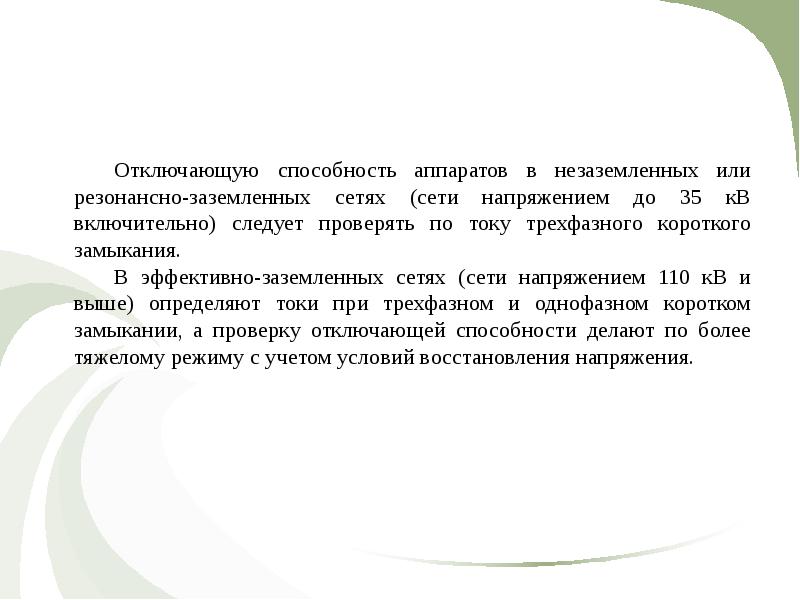

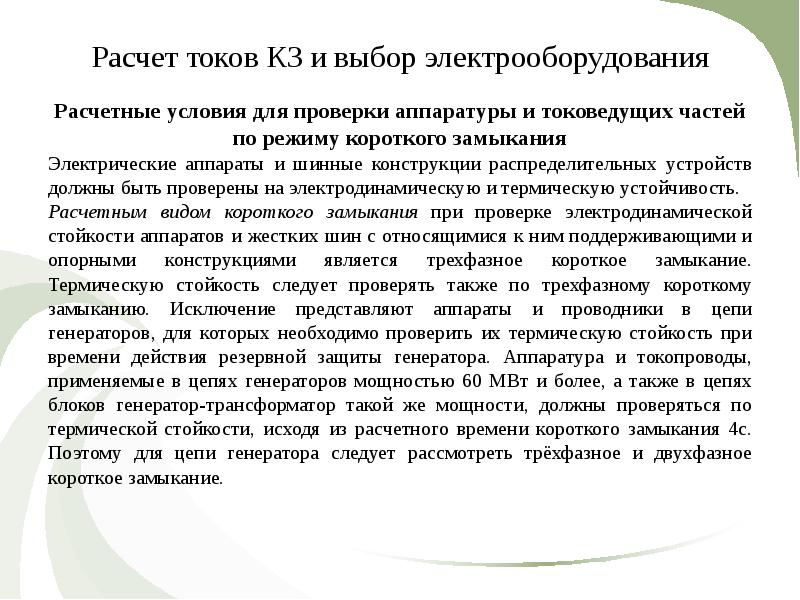

Расчет токов КЗ и выбор электрооборудования Расчетные условия для проверки аппаратуры и токоведущих частей по режиму короткого замыкания Электрические аппараты и шинные конструкции распределительных устройств должны быть проверены на электродинамическую и термическую устойчивость. Расчетным видом короткого замыкания при проверке электродинамической стойкости аппаратов и жестких шин с относящимися к ним поддерживающими и опорными конструкциями является трехфазное короткое замыкание. Термическую стойкость следует проверять также по трехфазному короткому замыканию. Исключение представляют аппараты и проводники в цепи генераторов, для которых необходимо проверить их термическую стойкость при времени действия резервной защиты генератора. Аппаратура и токопроводы, применяемые в цепях генераторов мощностью 60 МВт и более, а также в цепях блоков генератор-трансформатор такой же мощности, должны проверяться по термической стойкости, исходя из расчетного времени короткого замыкания 4с. Поэтому для цепи генератора следует рассмотреть трёхфазное и двухфазное короткое замыкание.

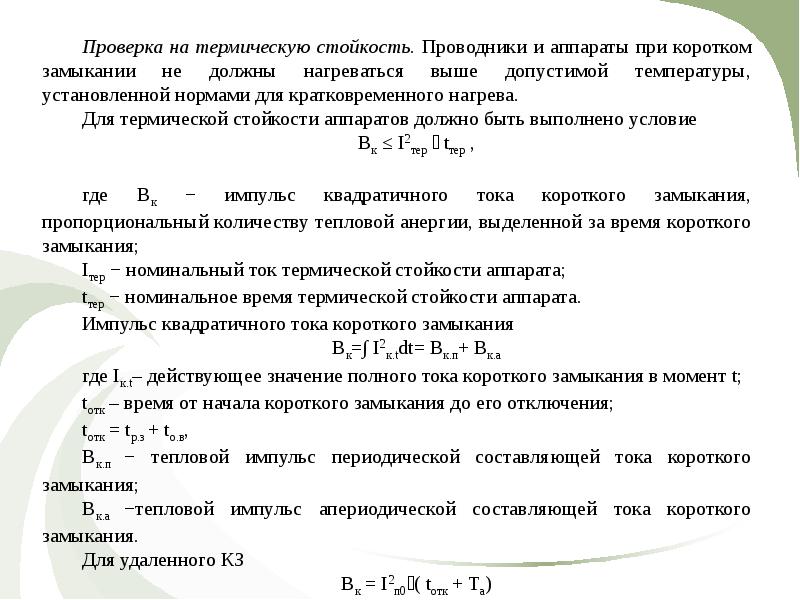

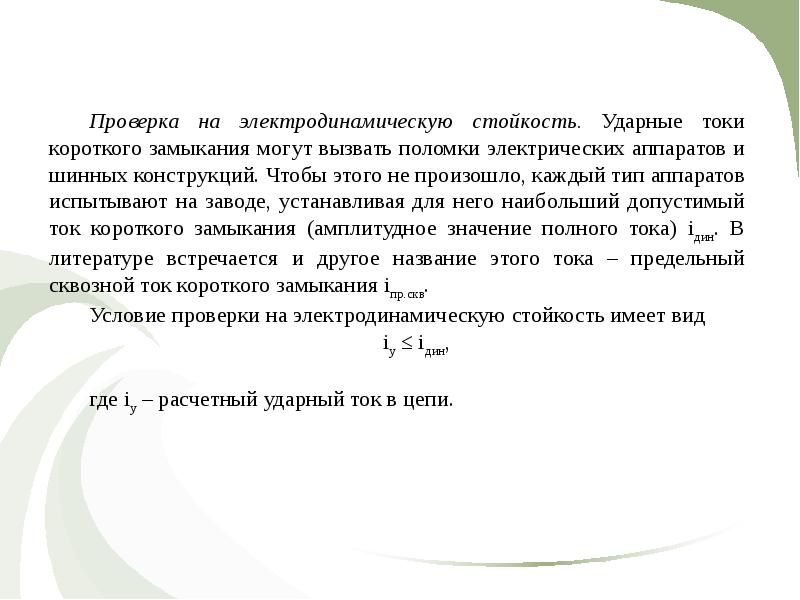

Слайд 52

Описание слайда:

Слайд 53

Описание слайда:

Слайд 54

Описание слайда:

Слайд 55

Описание слайда:

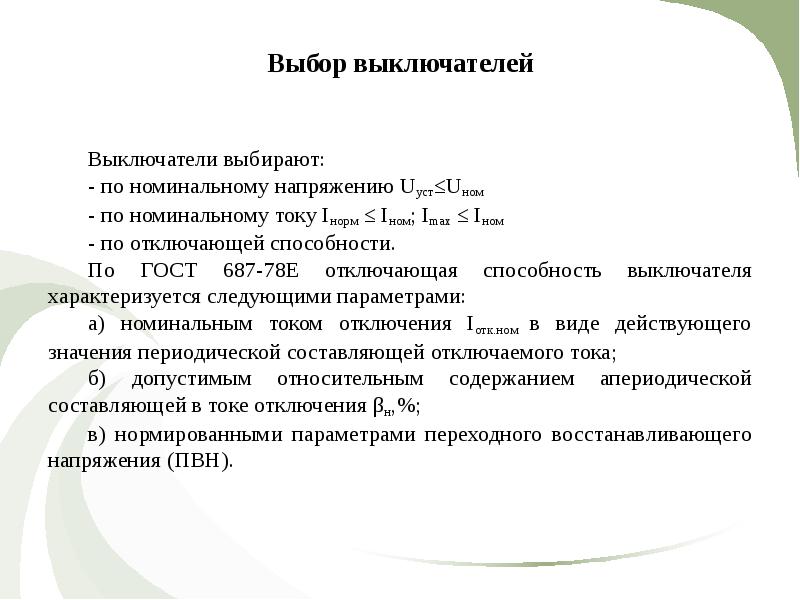

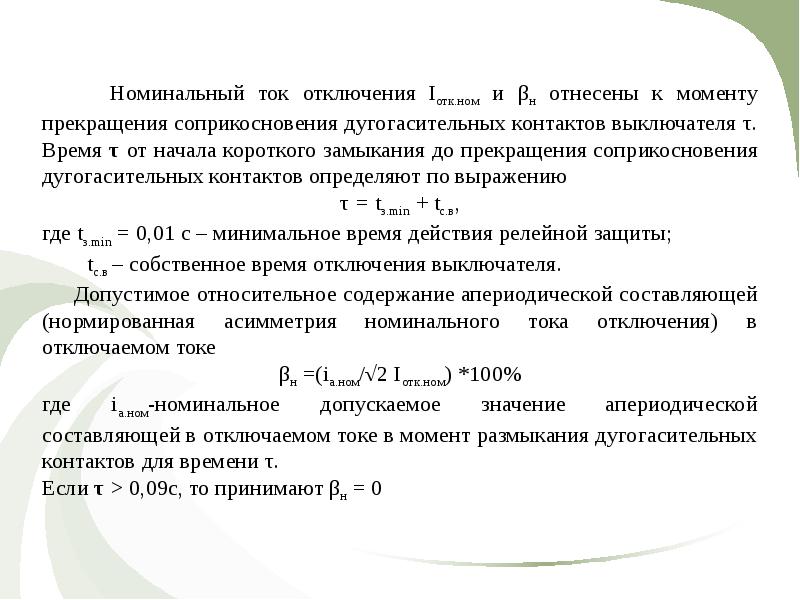

Выбор выключателей Выключатели выбирают: - по номинальному напряжению Uуст≤Uном - по номинальному току Iнорм ≤ Iном; Imax ≤ Iном - по отключающей способности. По ГОСТ 687-78Е отключающая способность выключателя характеризуется следующими параметрами: а) номинальным током отключения Iотк.ном в виде действующего значения периодической составляющей отключаемого тока; б) допустимым относительным содержанием апериодической составляющей в токе отключения βн,%; в) нормированными параметрами переходного восстанавливающего напряжения (ПВН).

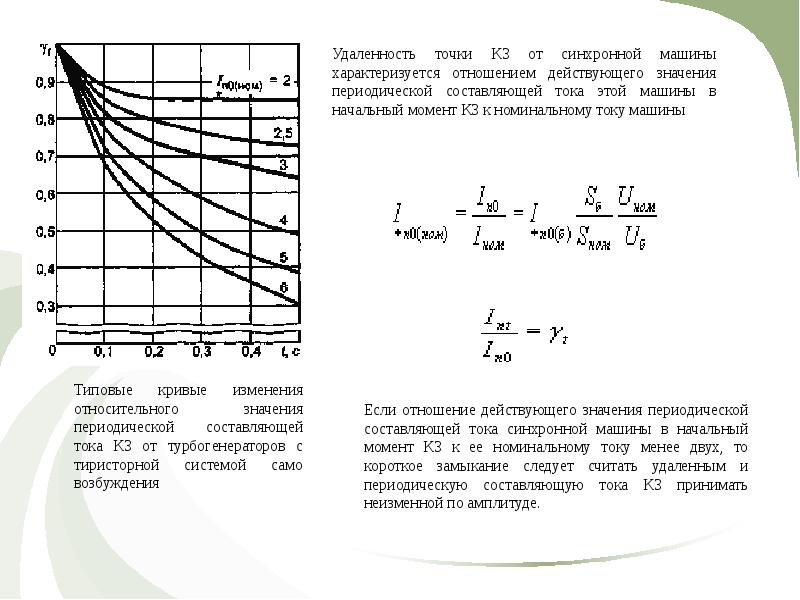

Слайд 56

Описание слайда:

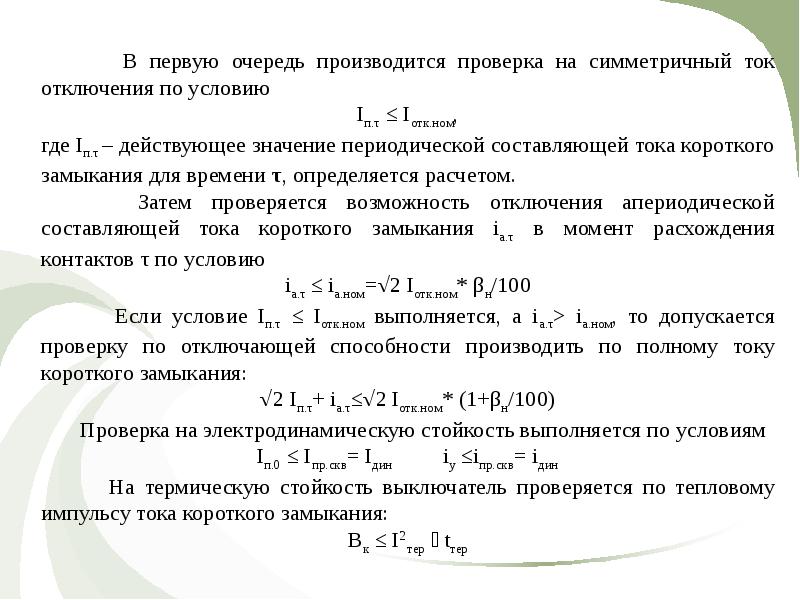

Слайд 57

Описание слайда:

Слайд 58

Описание слайда:

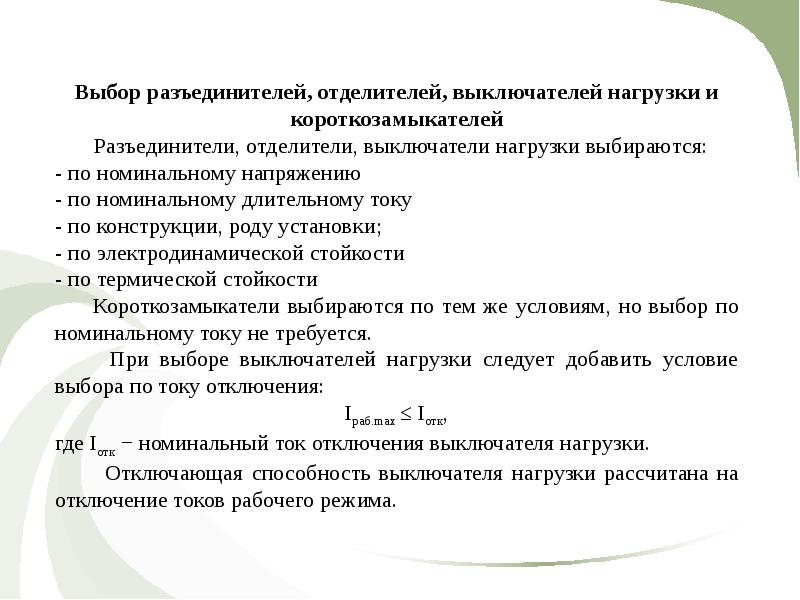

Слайд 59

Описание слайда:

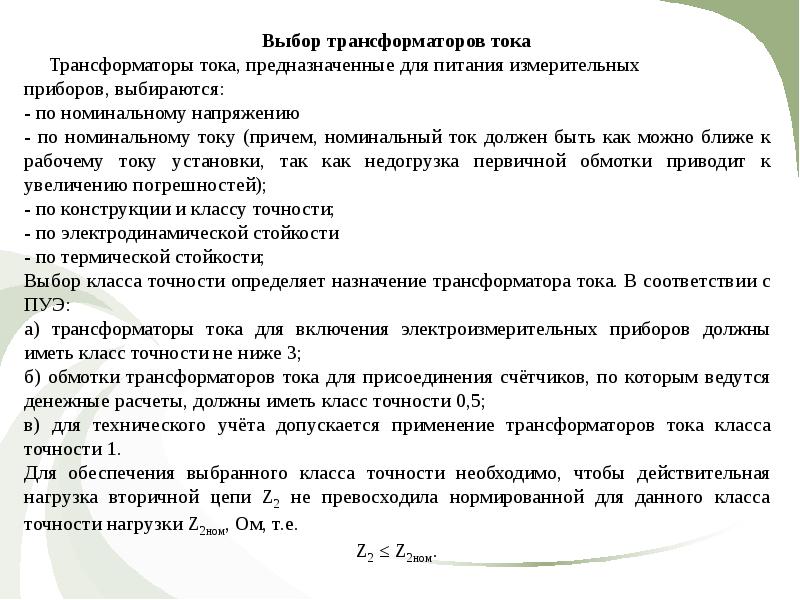

Слайд 60

Описание слайда:

Слайд 61

Описание слайда:

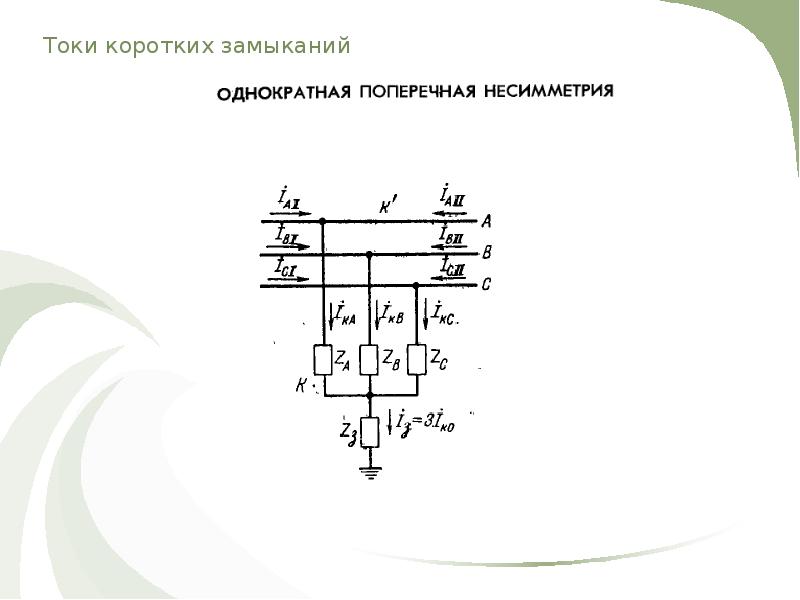

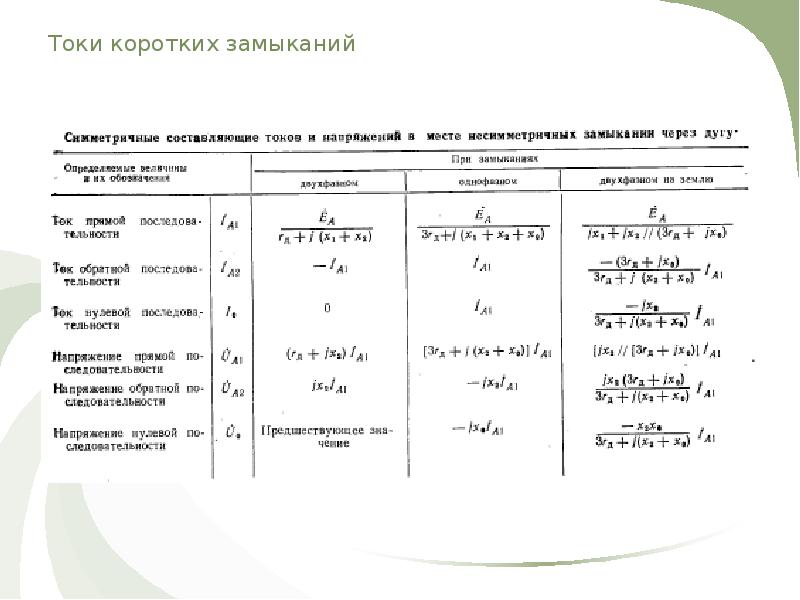

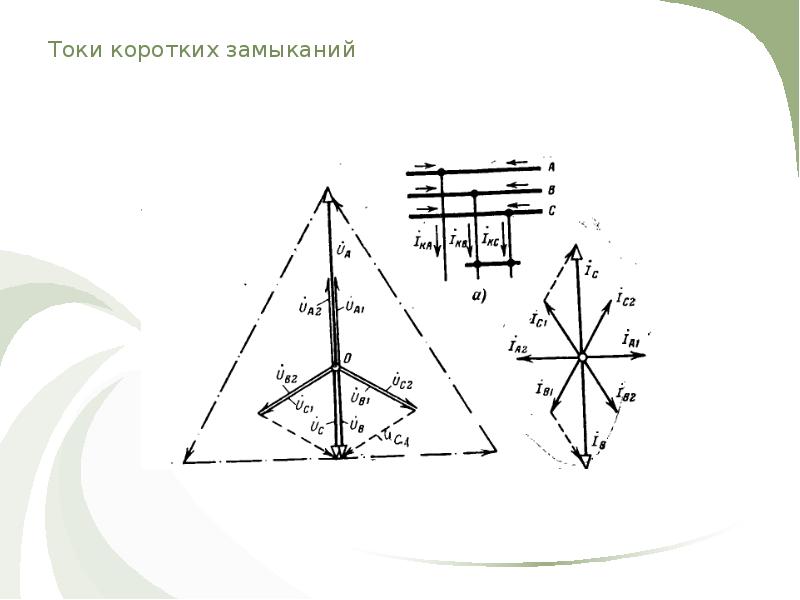

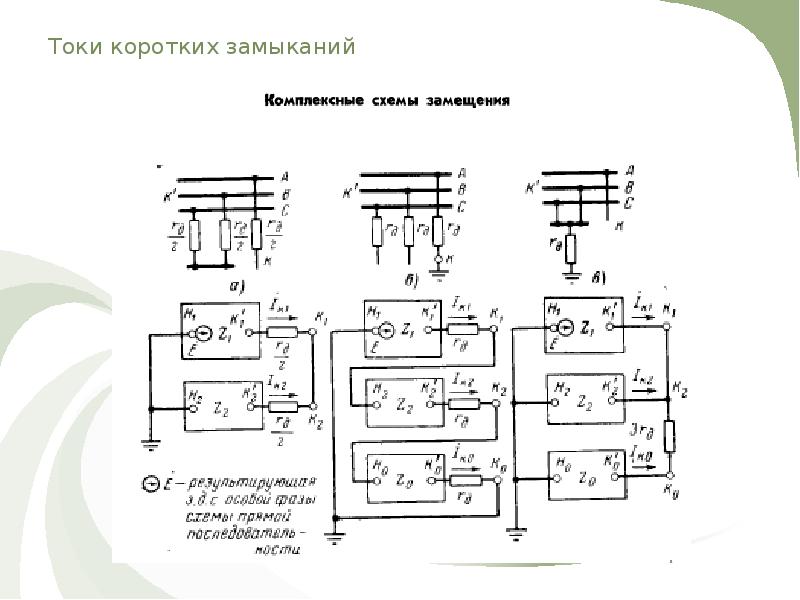

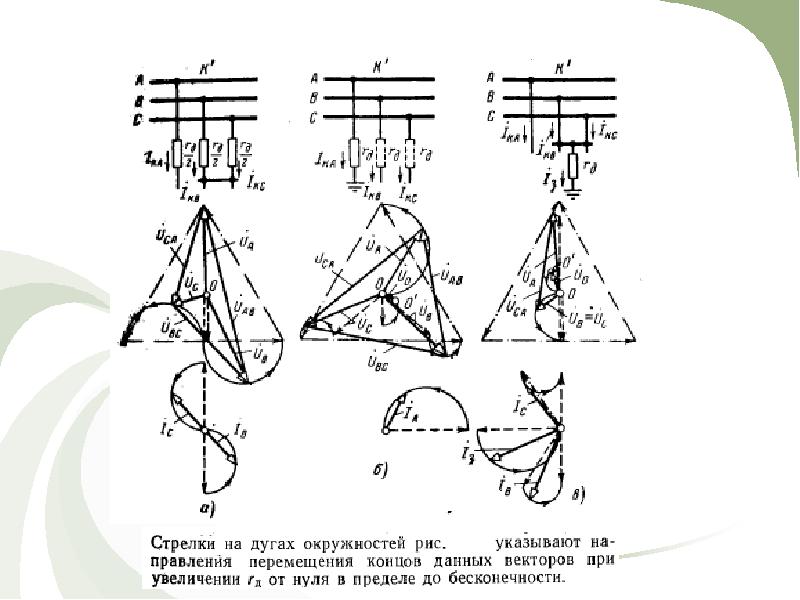

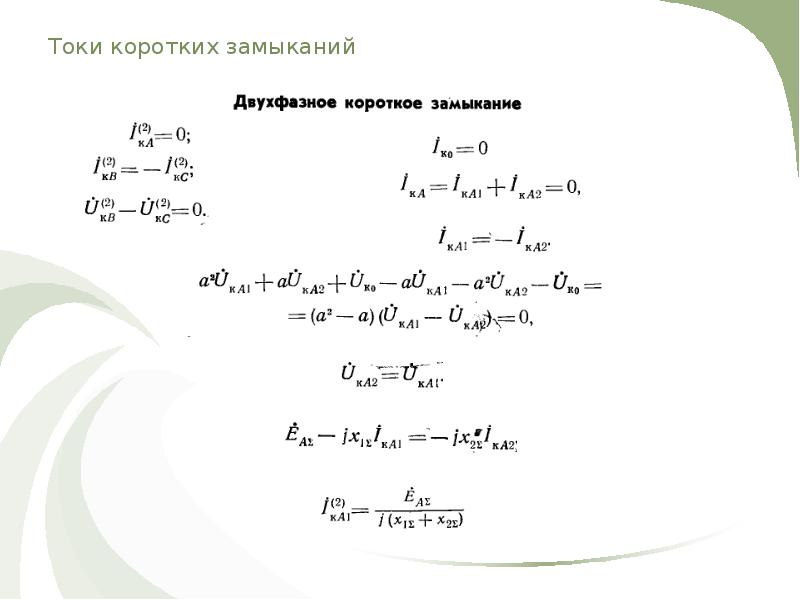

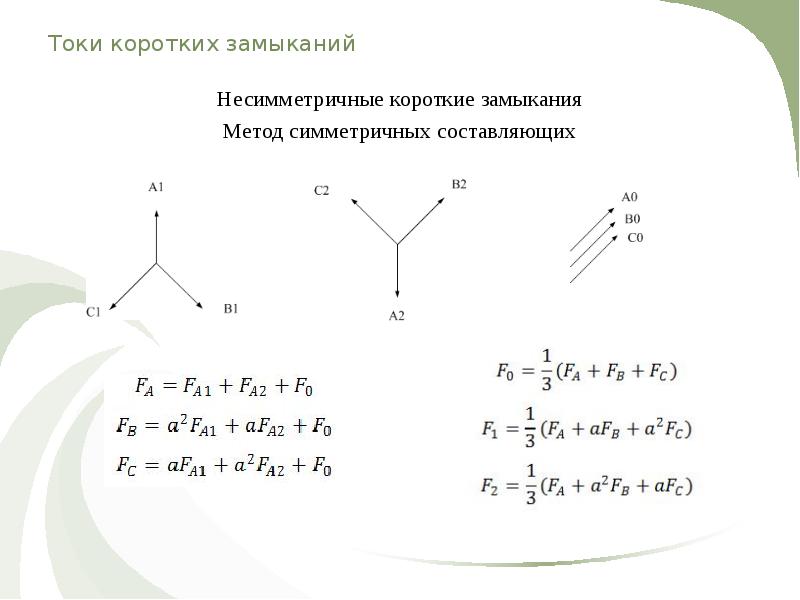

Токи коротких замыканий Несимметричные короткие замыкания Метод симметричных составляющих

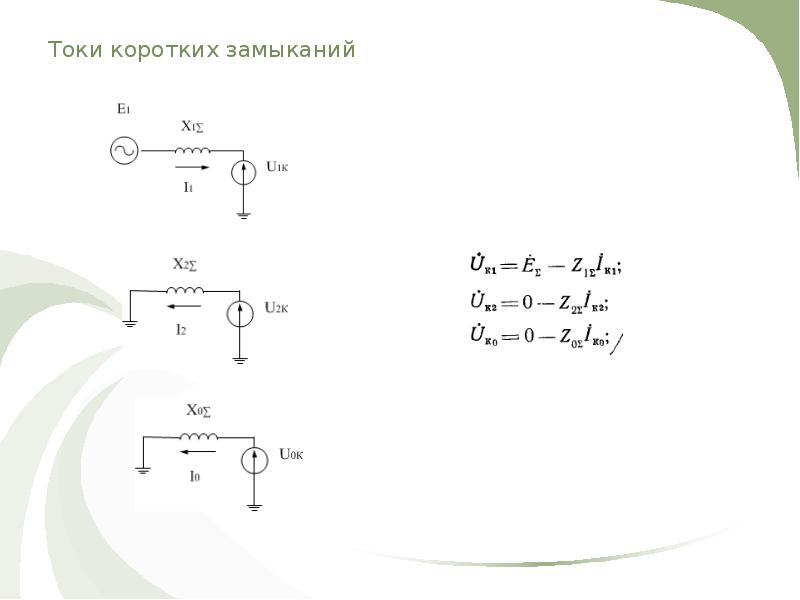

Слайд 62

Описание слайда:

Токи коротких замыканий

Слайд 63

Описание слайда:

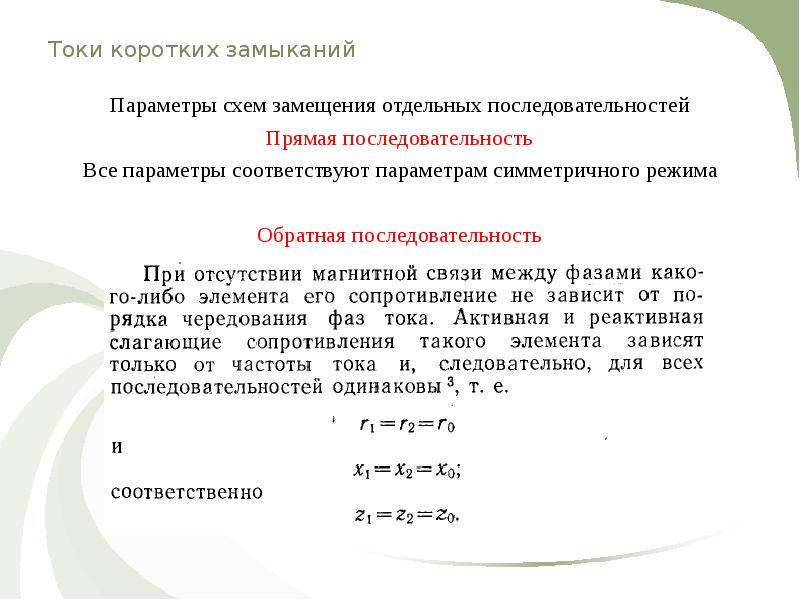

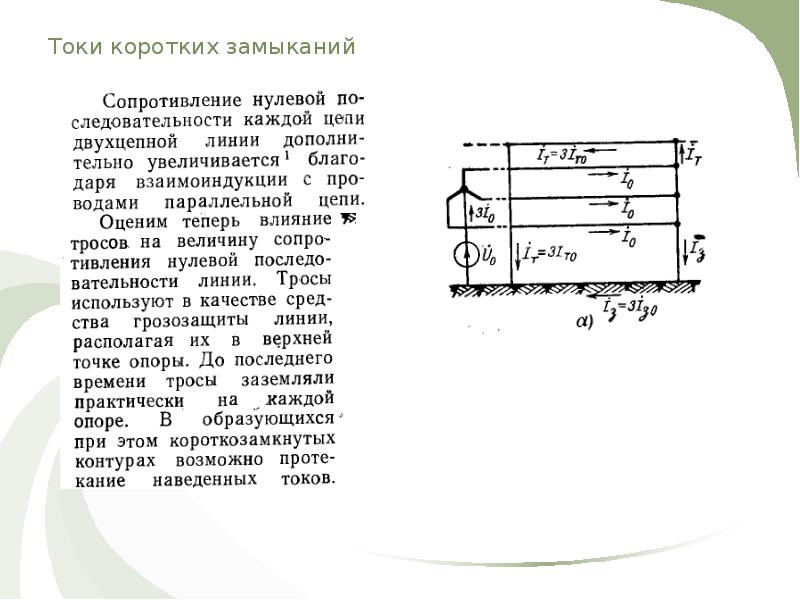

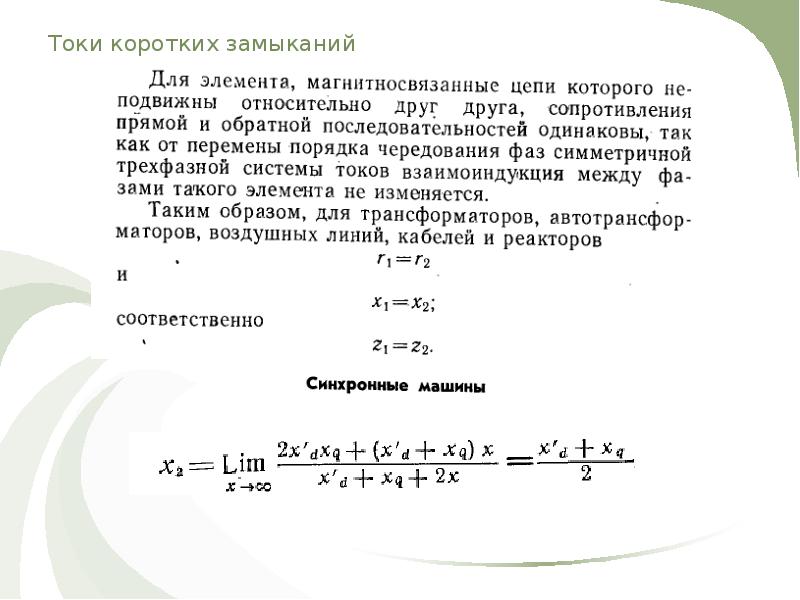

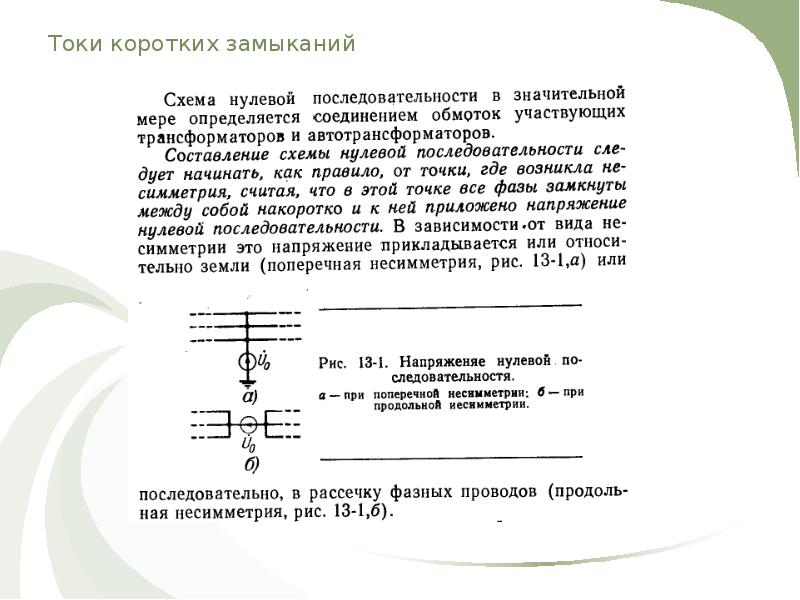

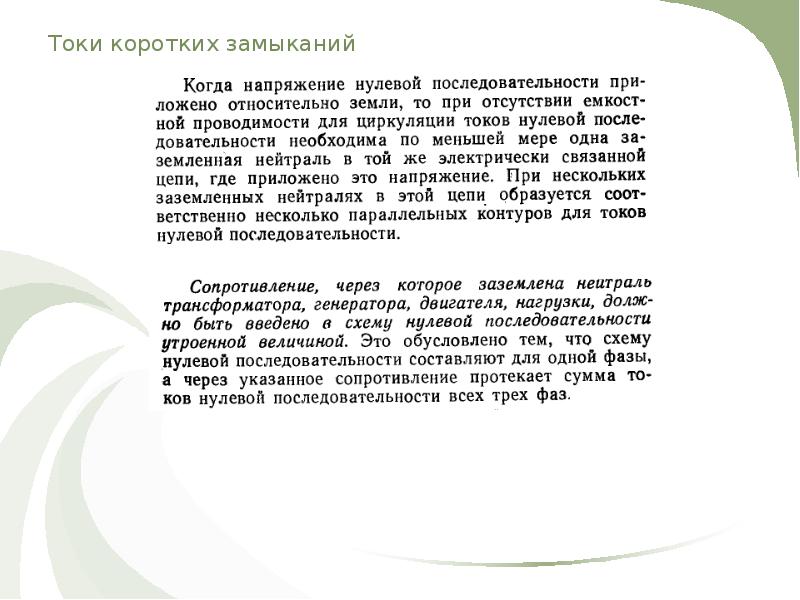

Токи коротких замыканий Параметры схем замещения отдельных последовательностей Прямая последовательность Все параметры соответствуют параметрам симметричного режима Обратная последовательность

Слайд 64

Описание слайда:

Токи коротких замыканий

Слайд 65

Описание слайда:

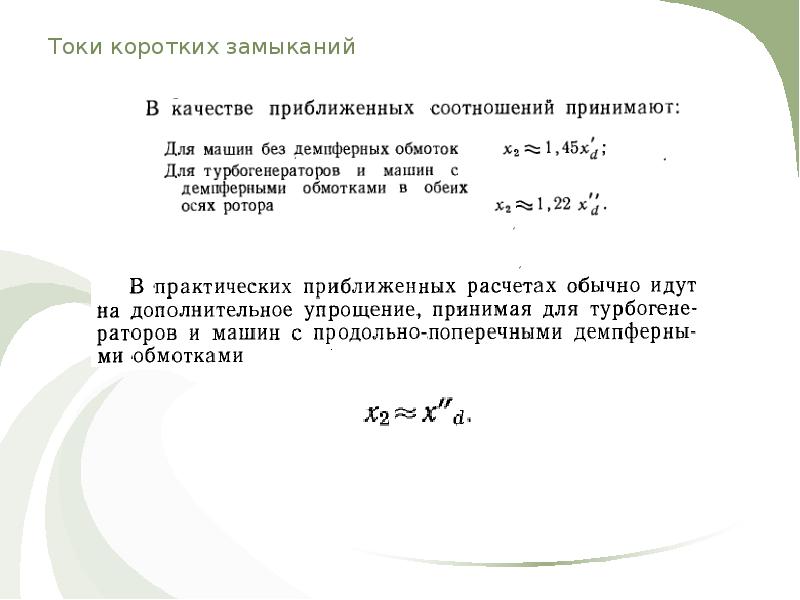

Токи коротких замыканий

Слайд 66

Описание слайда:

Токи коротких замыканий

Слайд 67

Описание слайда:

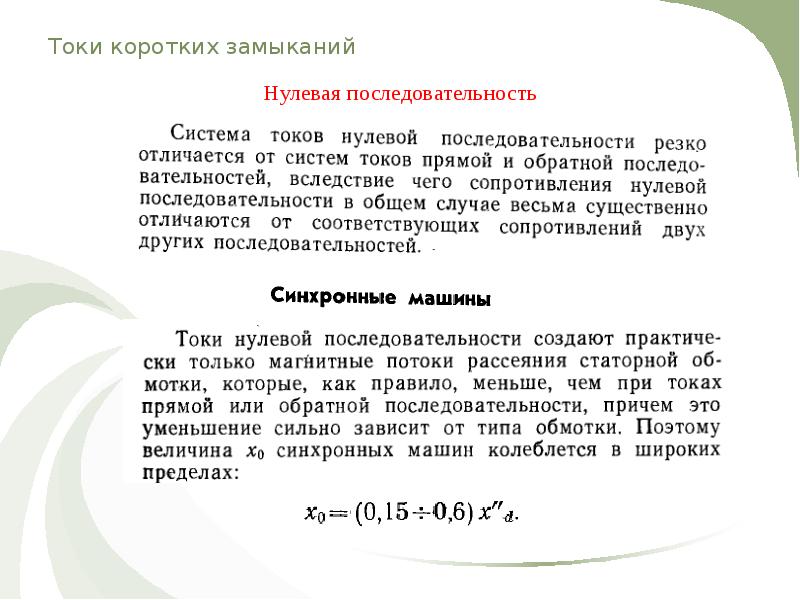

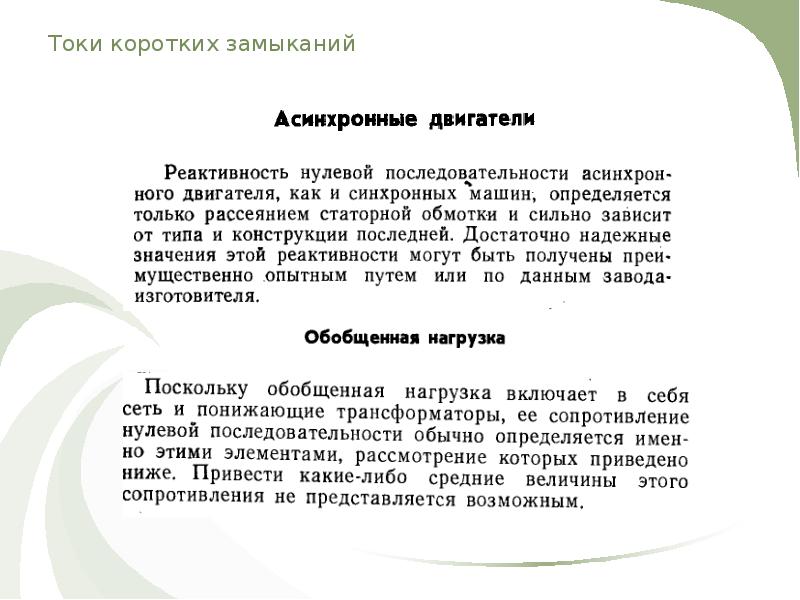

Токи коротких замыканий Нулевая последовательность

Слайд 68

Описание слайда:

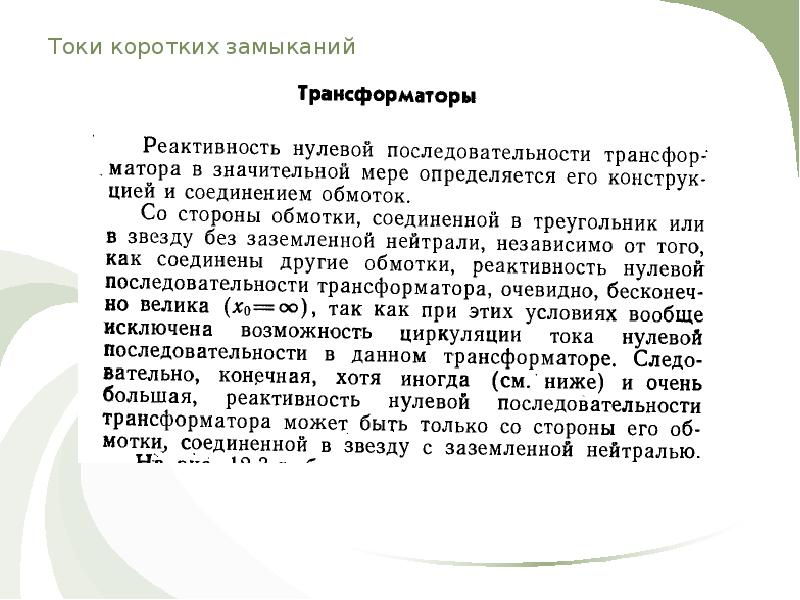

Токи коротких замыканий

Слайд 69

Описание слайда:

Токи коротких замыканий

Слайд 70

Описание слайда:

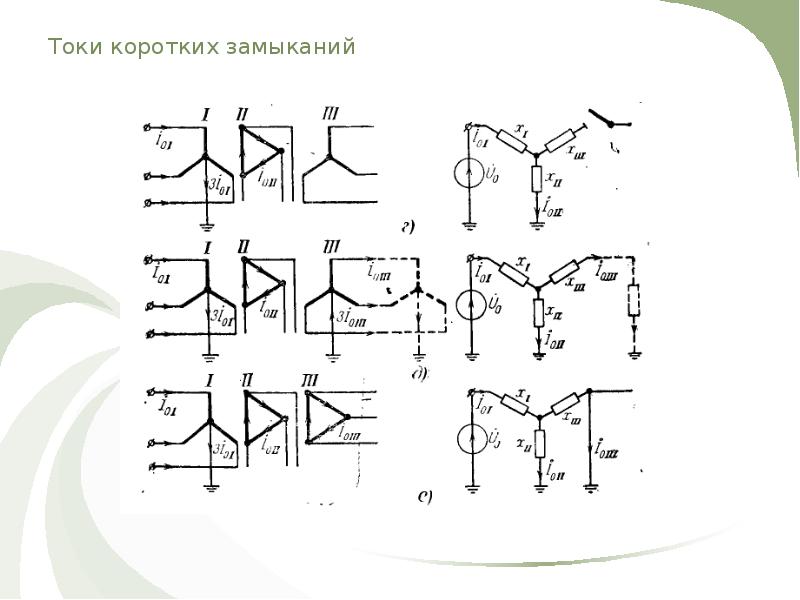

Токи коротких замыканий

Слайд 71

Описание слайда:

Токи коротких замыканий

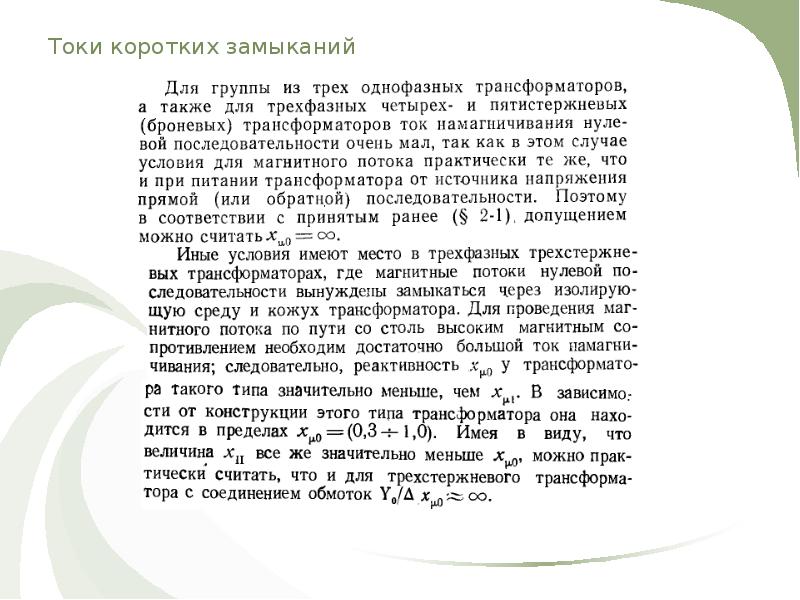

Слайд 72

Описание слайда:

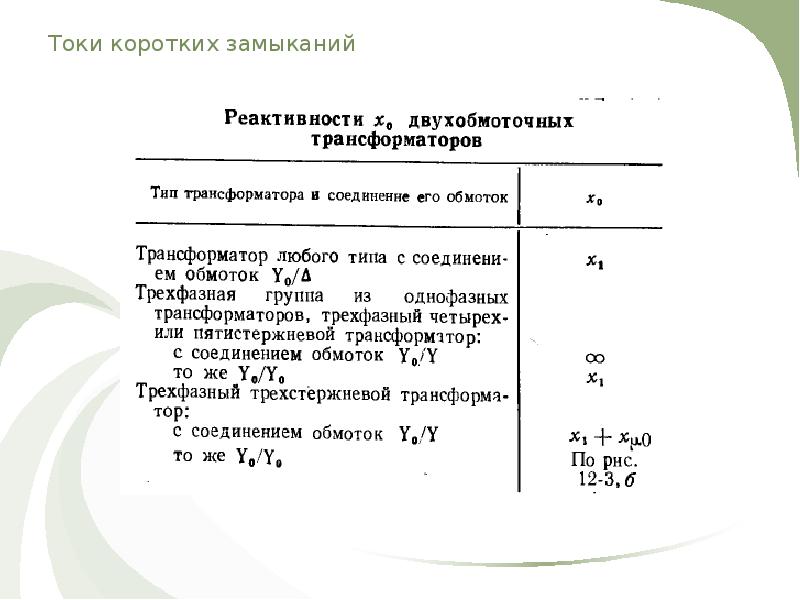

Токи коротких замыканий

Слайд 73

Описание слайда:

Токи коротких замыканий

Слайд 74

Описание слайда:

Токи коротких замыканий

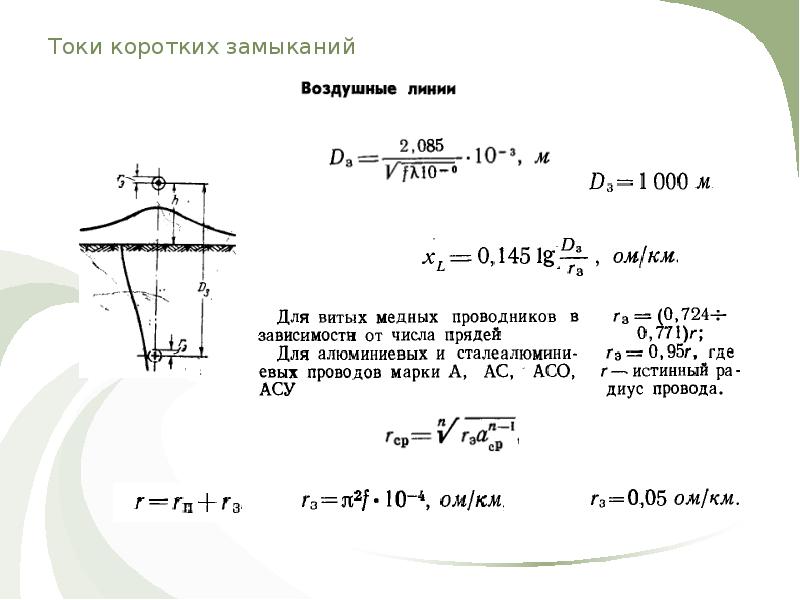

Слайд 75

Описание слайда:

Токи коротких замыканий

Слайд 76

Описание слайда:

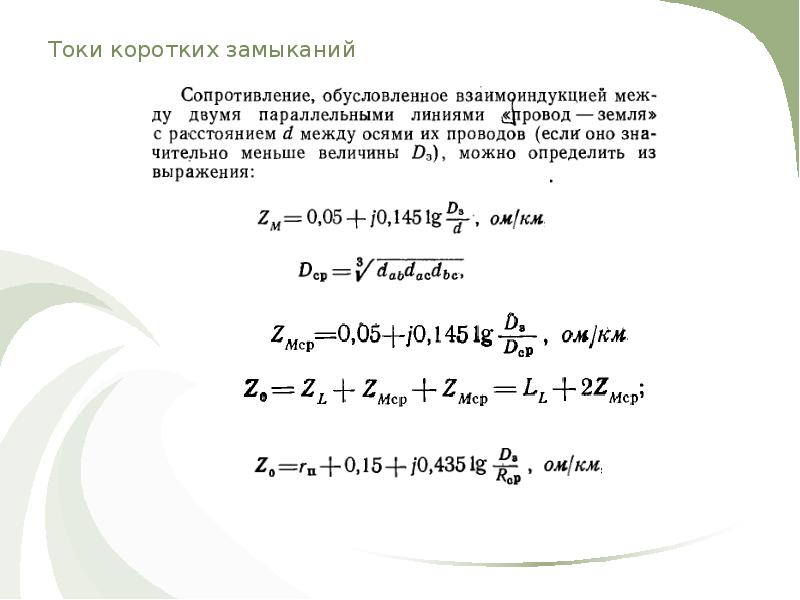

Токи коротких замыканий

Слайд 77

Описание слайда:

Токи коротких замыканий

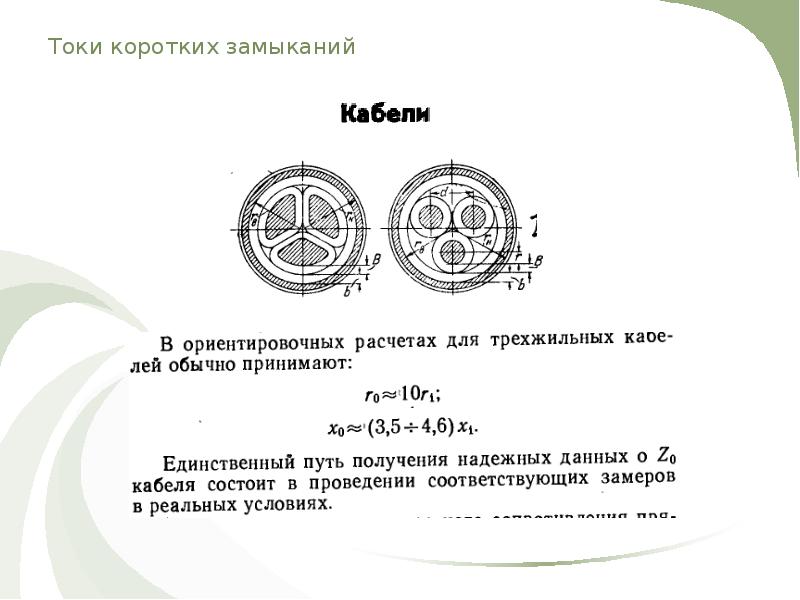

Слайд 78

Описание слайда:

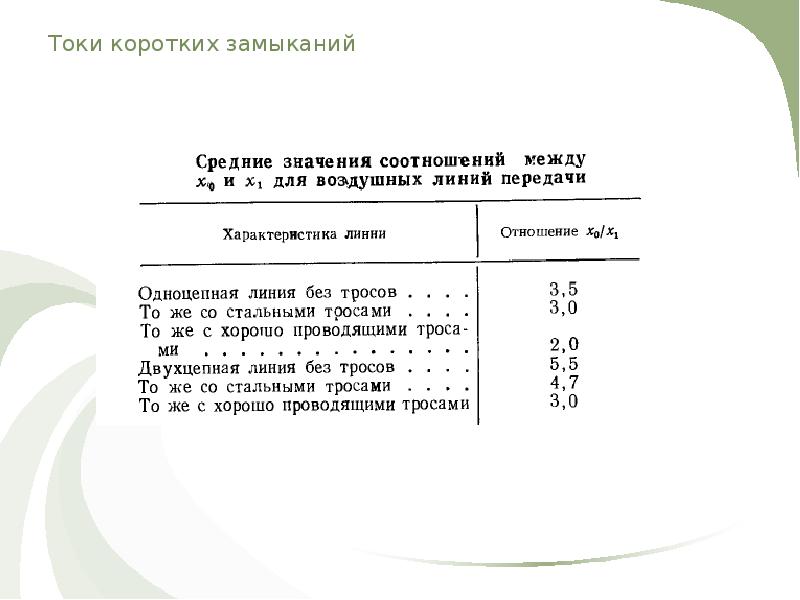

Токи коротких замыканий

Слайд 79

Описание слайда:

Токи коротких замыканий

Слайд 80

Описание слайда:

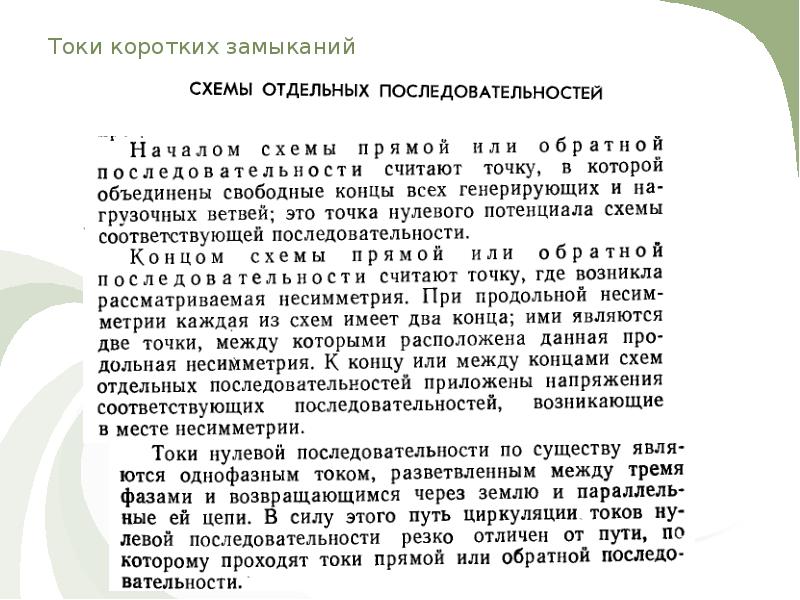

Токи коротких замыканий

Слайд 81

Описание слайда:

Токи коротких замыканий

Слайд 82

Описание слайда:

Токи коротких замыканий

Слайд 83

Описание слайда:

Токи коротких замыканий

Слайд 84

Описание слайда:

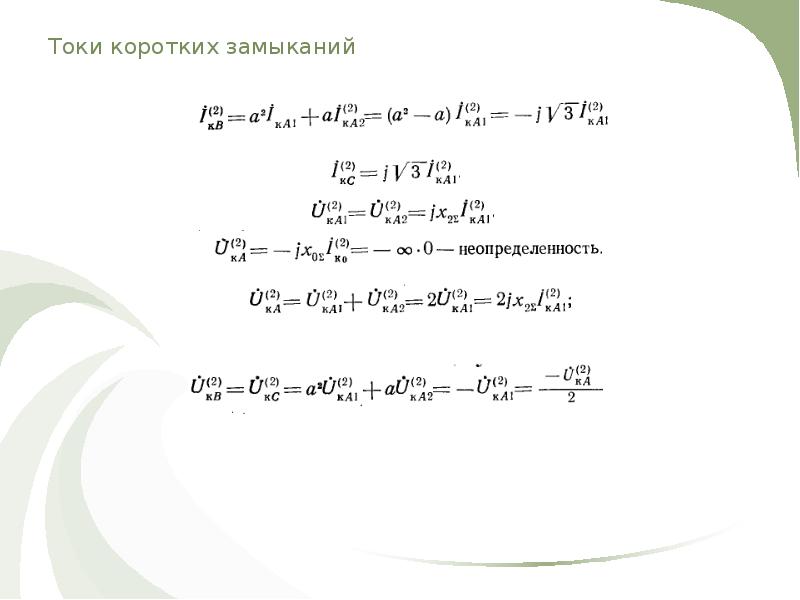

Токи коротких замыканий

Слайд 85

Описание слайда:

Токи коротких замыканий

Слайд 86

Описание слайда:

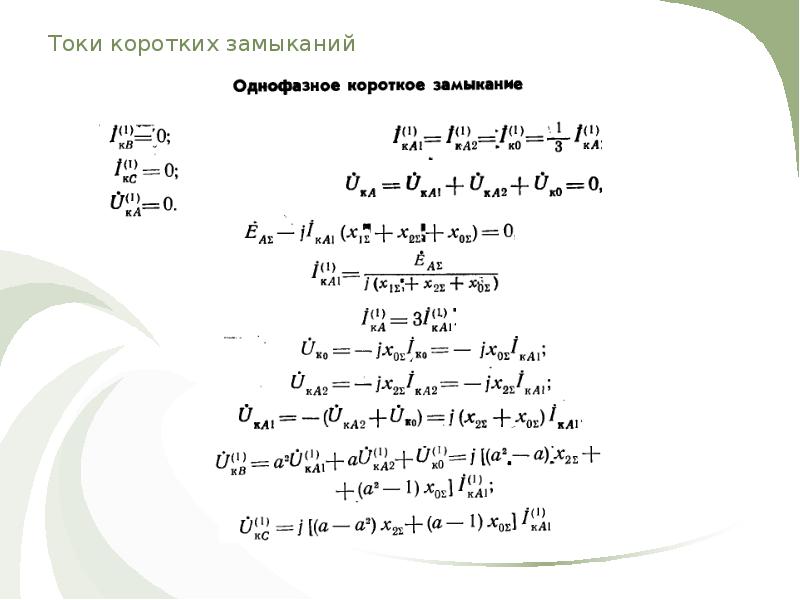

Токи коротких замыканий

Слайд 87

Описание слайда:

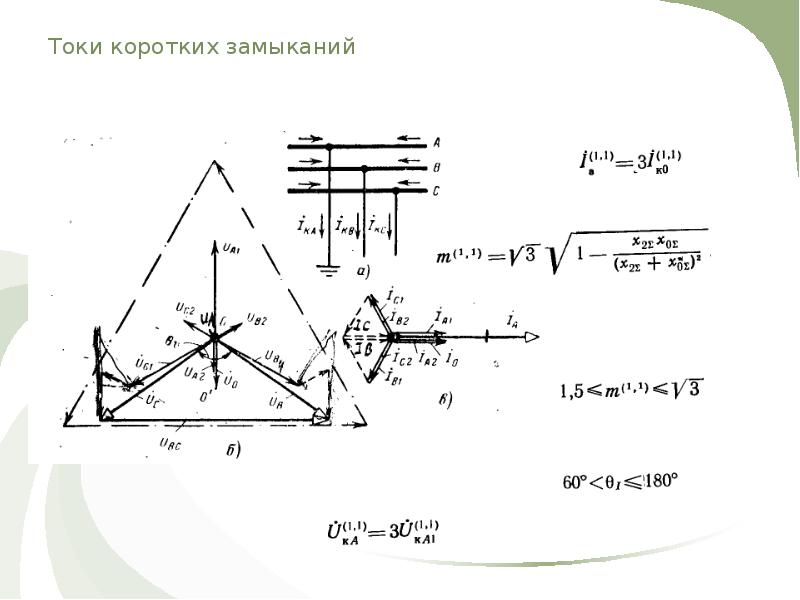

Токи коротких замыканий

Слайд 88

Описание слайда:

Токи коротких замыканий

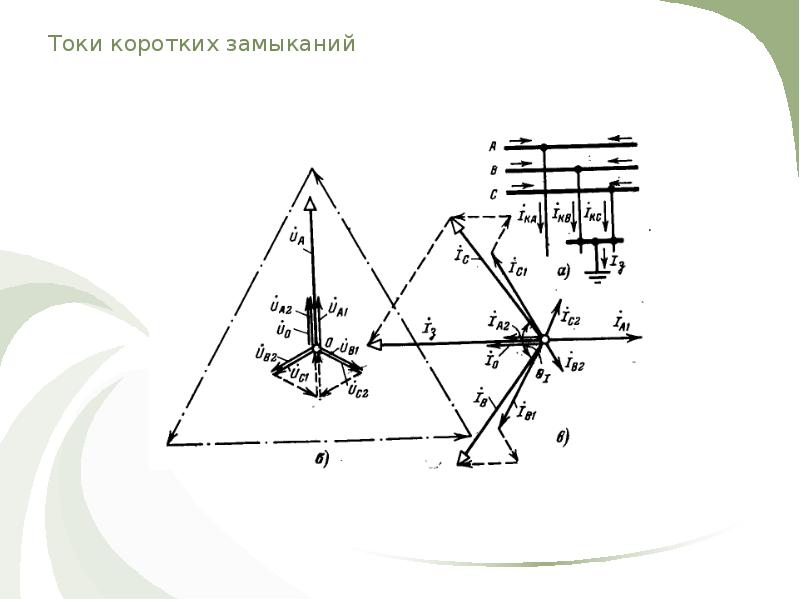

Слайд 89

Описание слайда:

Токи коротких замыканий

Слайд 90

Описание слайда:

Токи коротких замыканий

Слайд 91

Описание слайда:

Слайд 92

Описание слайда:

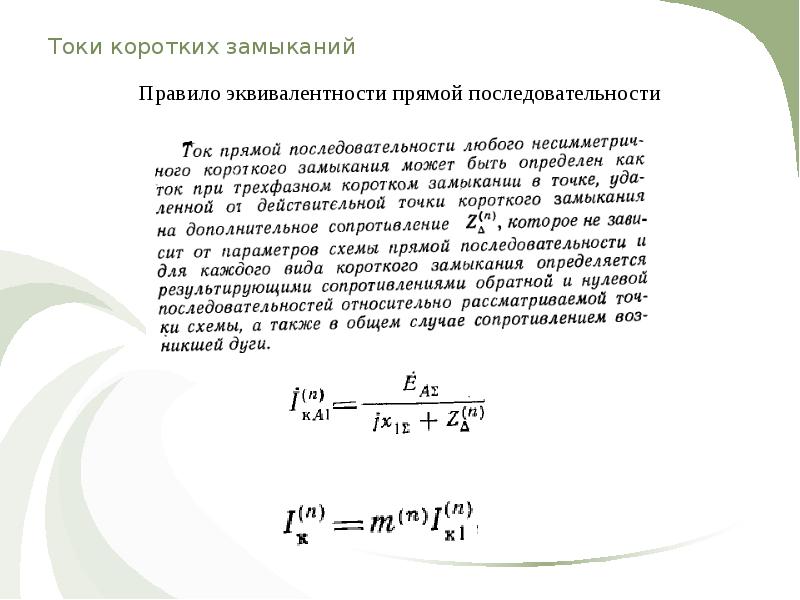

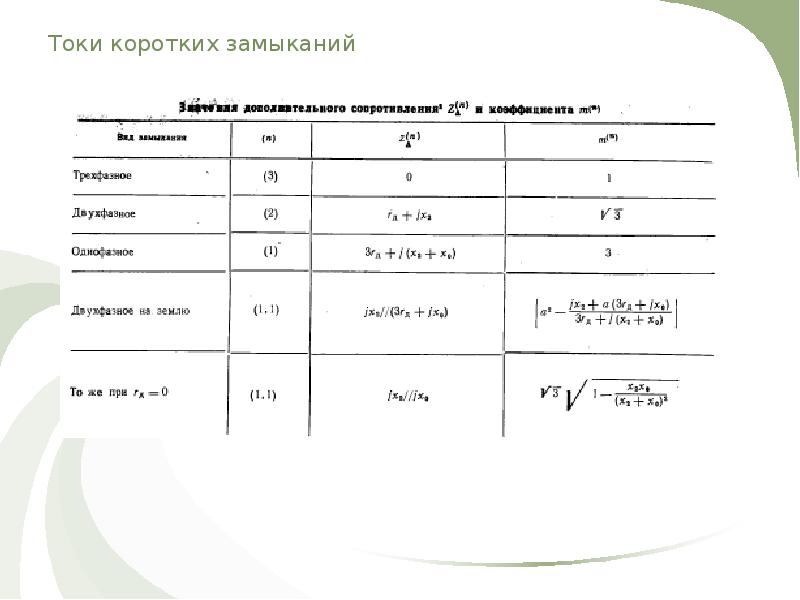

Токи коротких замыканий Правило эквивалентности прямой последовательности

Слайд 93

Описание слайда:

Токи коротких замыканий

Слайд 94

Описание слайда:

Токи коротких замыканий

Слайд 95

Описание слайда:

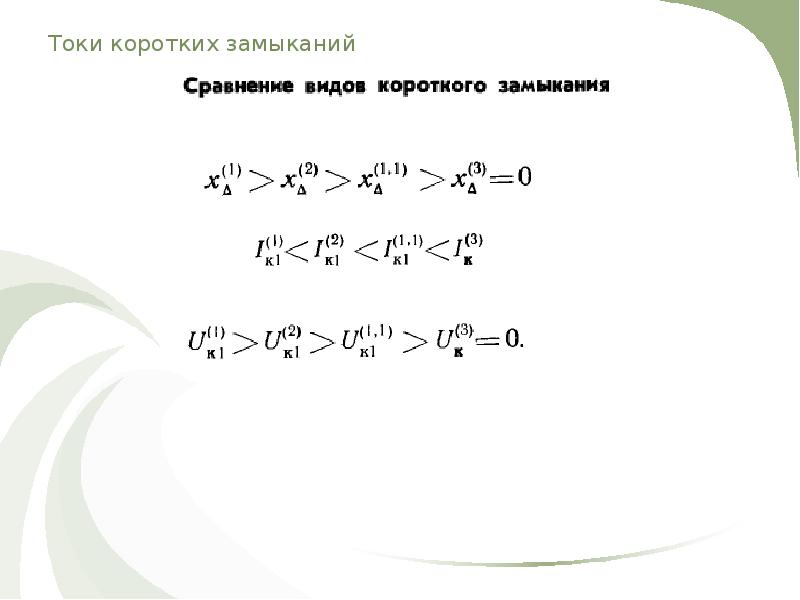

Токи коротких замыканий

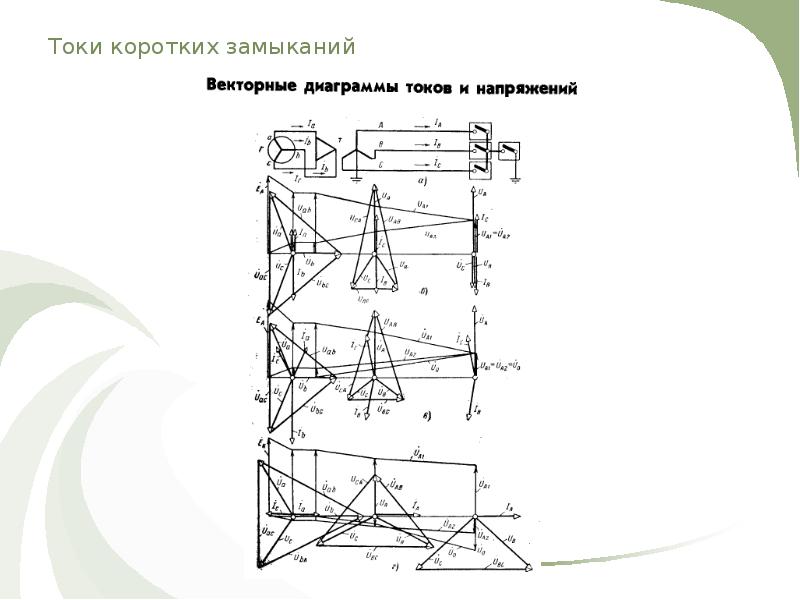

Слайд 96

Описание слайда:

Токи коротких замыканий

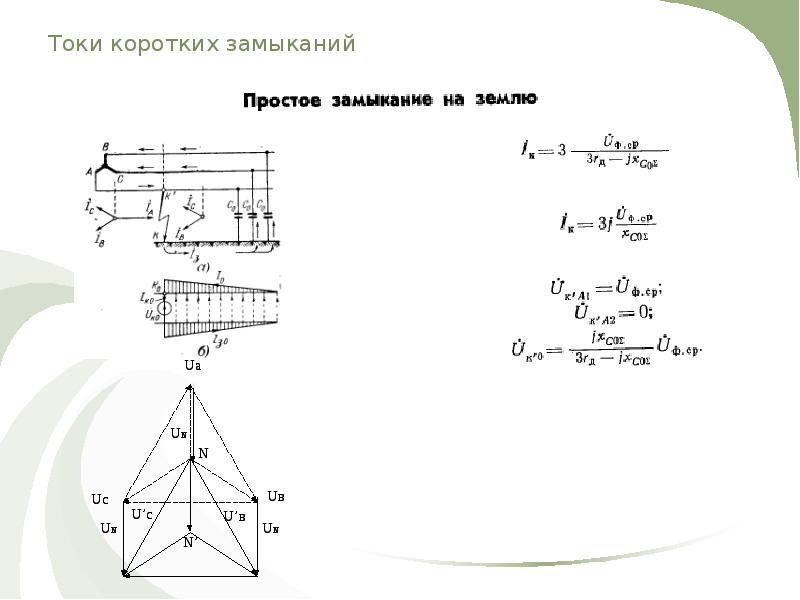

Слайд 97

Описание слайда:

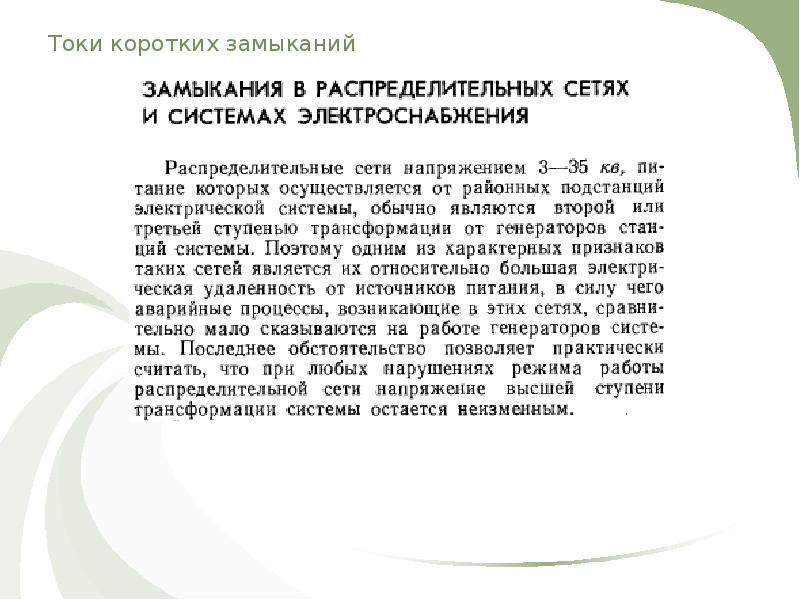

Токи коротких замыканий

Слайд 98

Описание слайда:

Токи коротких замыканий

Слайд 99

Описание слайда:

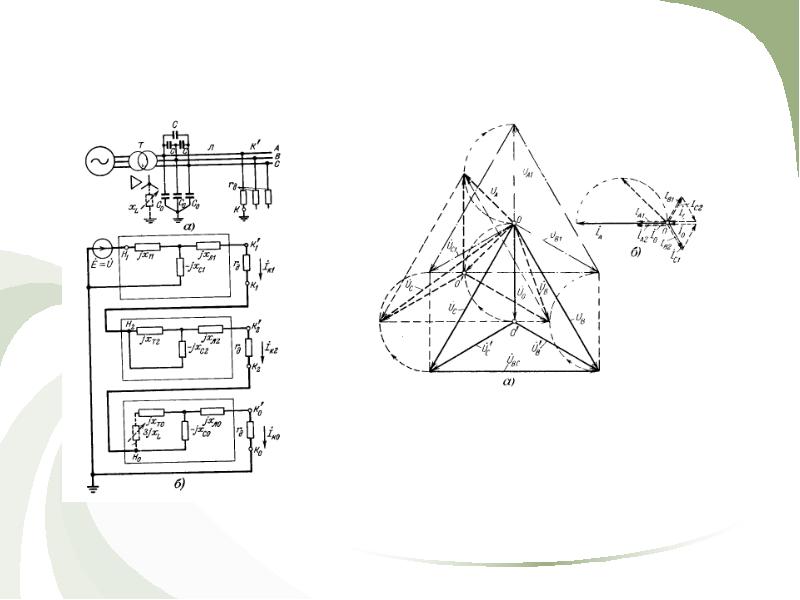

Токи коротких замыканий

Слайд 100

Описание слайда:

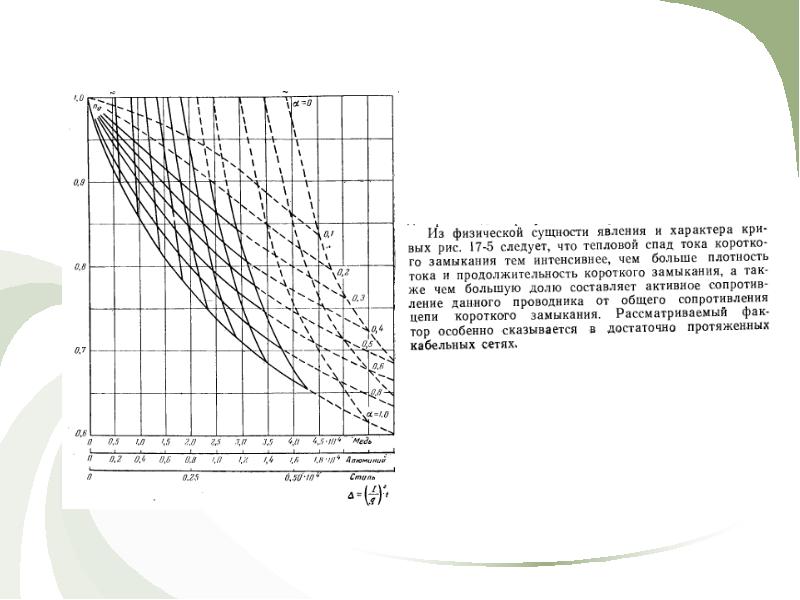

Слайд 101

Описание слайда:

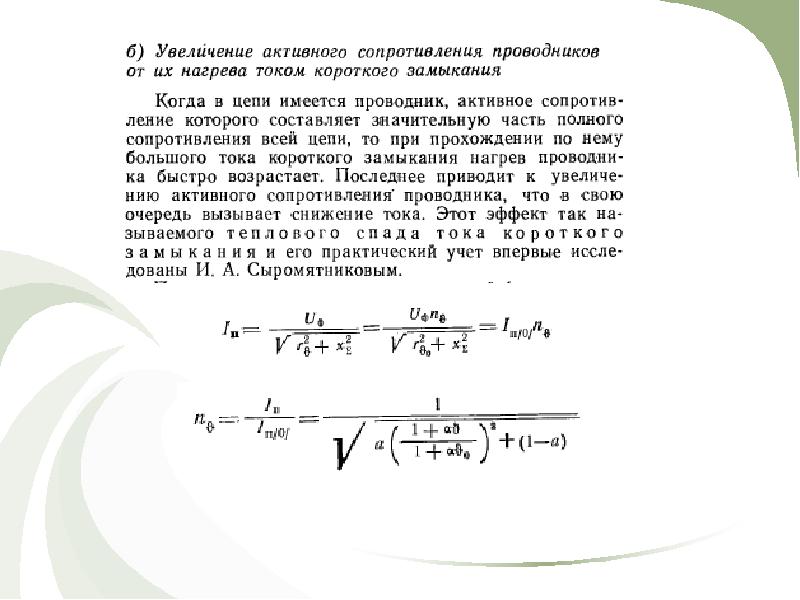

Слайд 102

Описание слайда:

Слайд 103

Описание слайда:

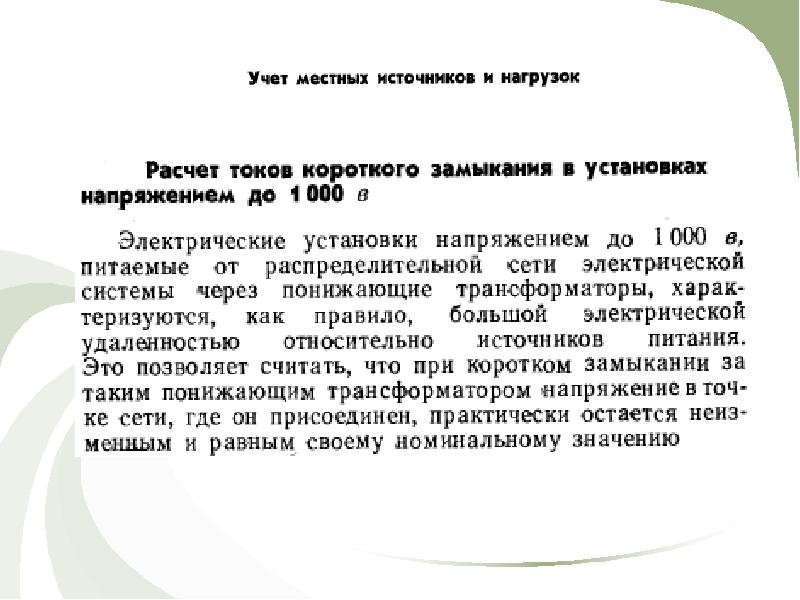

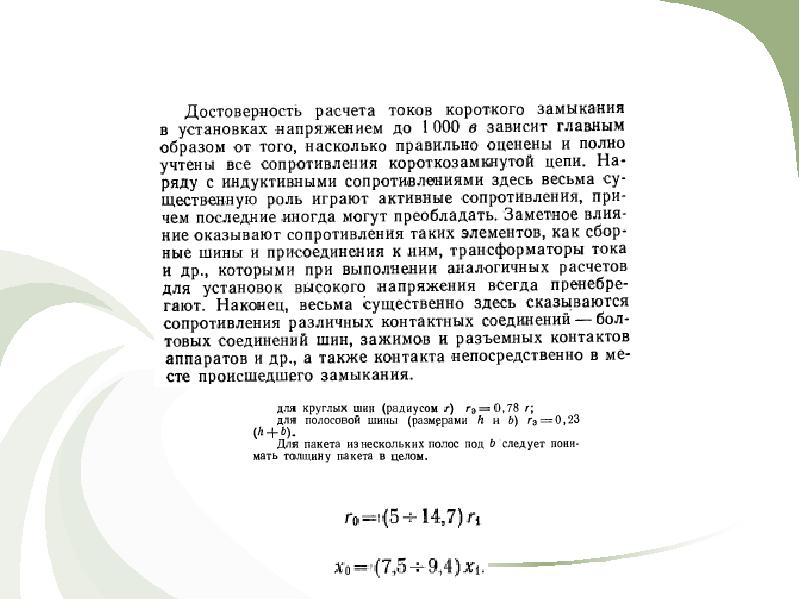

Слайд 104

Описание слайда:

Слайд 105

Описание слайда:

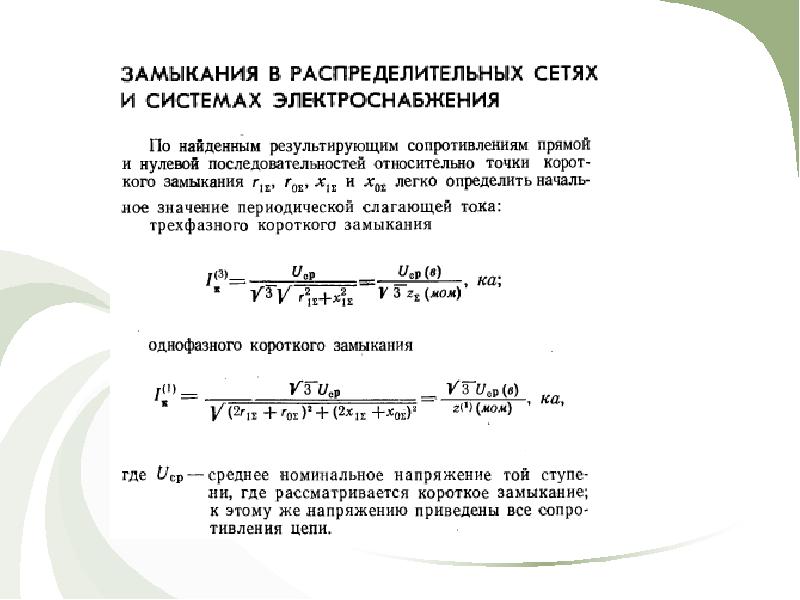

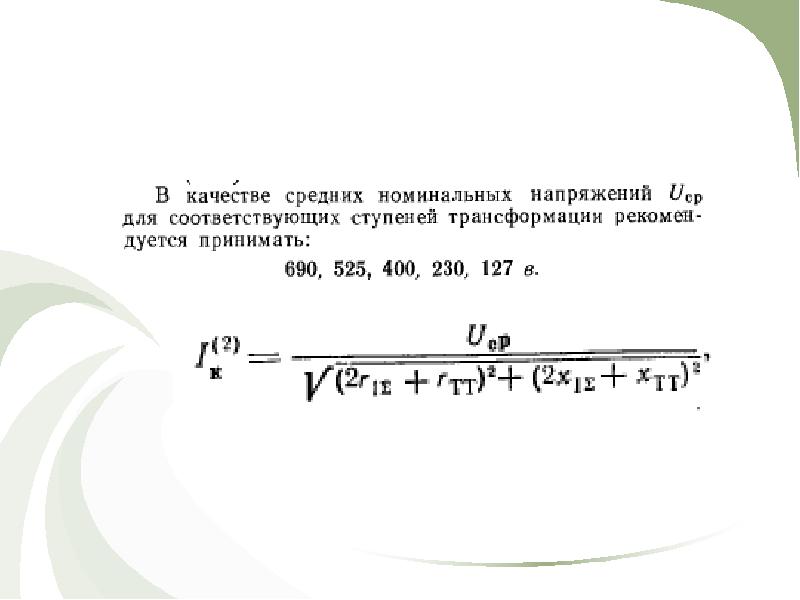

Слайд 106

Описание слайда:

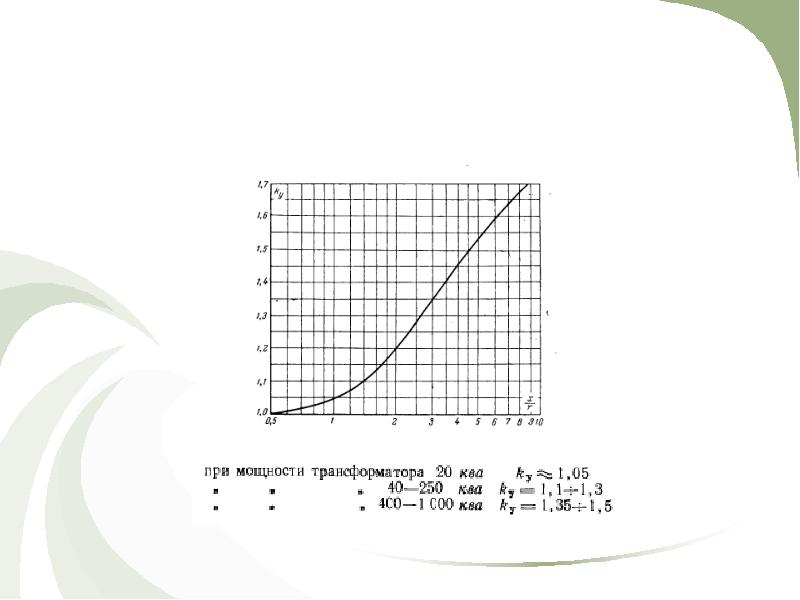

Слайд 107

Описание слайда:

Слайд 108

Описание слайда:

Слайд 109

Описание слайда:

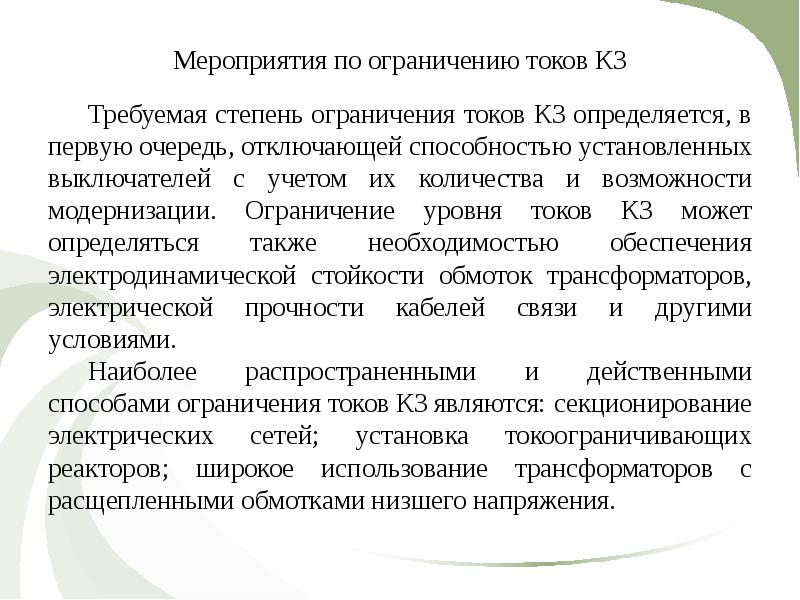

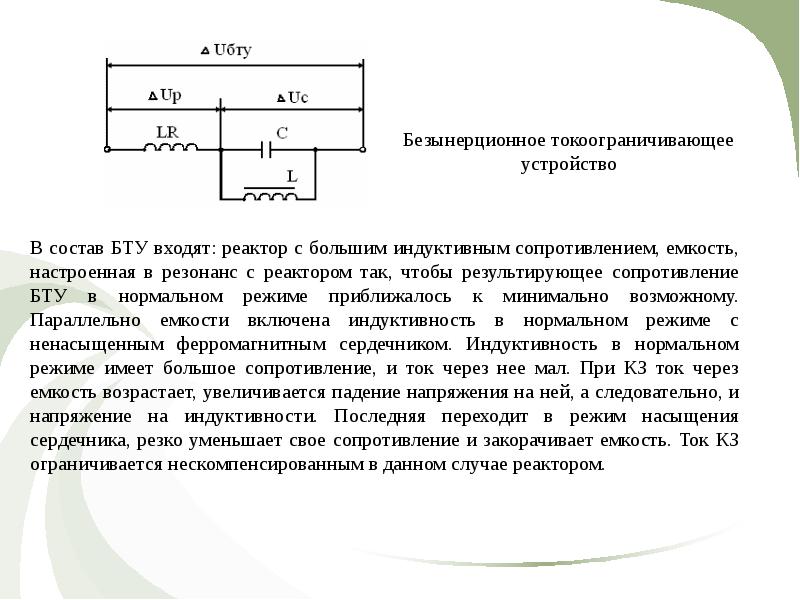

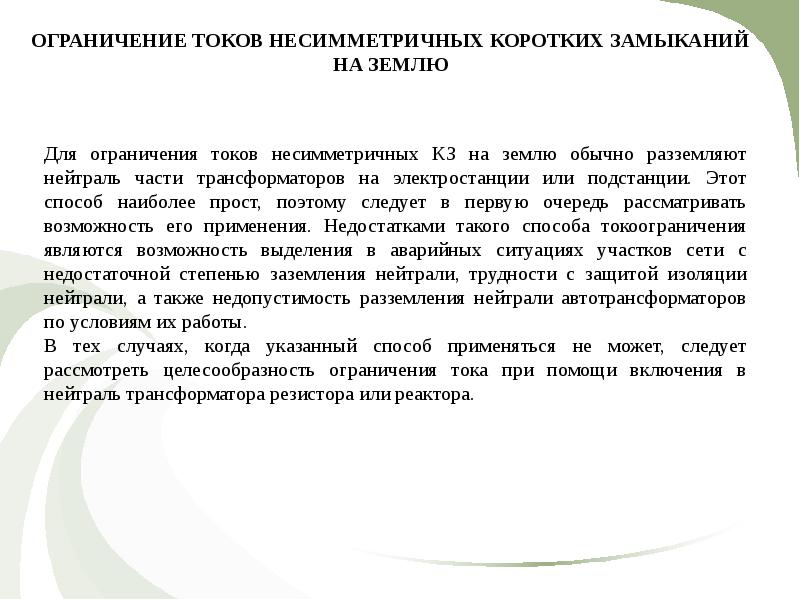

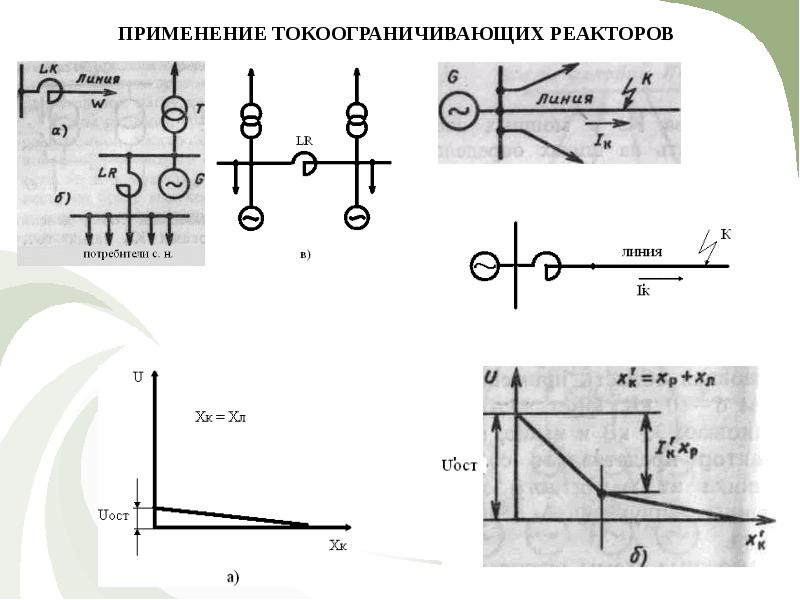

Мероприятия по ограничению токов КЗ Требуемая степень ограничения токов КЗ определяется, в первую очередь, отключающей способностью установленных выключателей с учетом их количества и возможности модернизации. Ограничение уровня токов КЗ может определяться также необходимостью обеспечения электродинамической стойкости обмоток трансформаторов, электрической прочности кабелей связи и другими условиями. Наиболее распространенными и действенными способами ограничения токов КЗ являются: секционирование электрических сетей; установка токоограничивающих реакторов; широкое использование трансформаторов с расщепленными обмотками низшего напряжения.

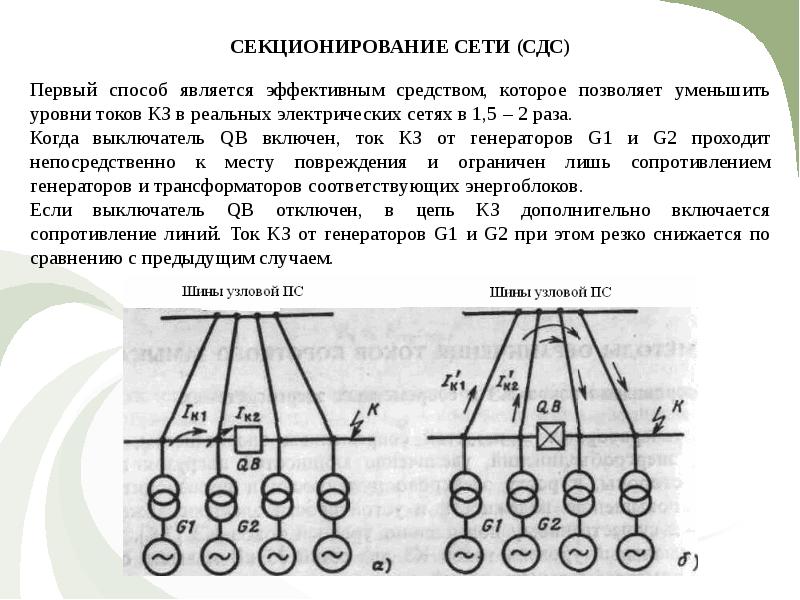

Слайд 110

Описание слайда:

Слайд 111

Описание слайда:

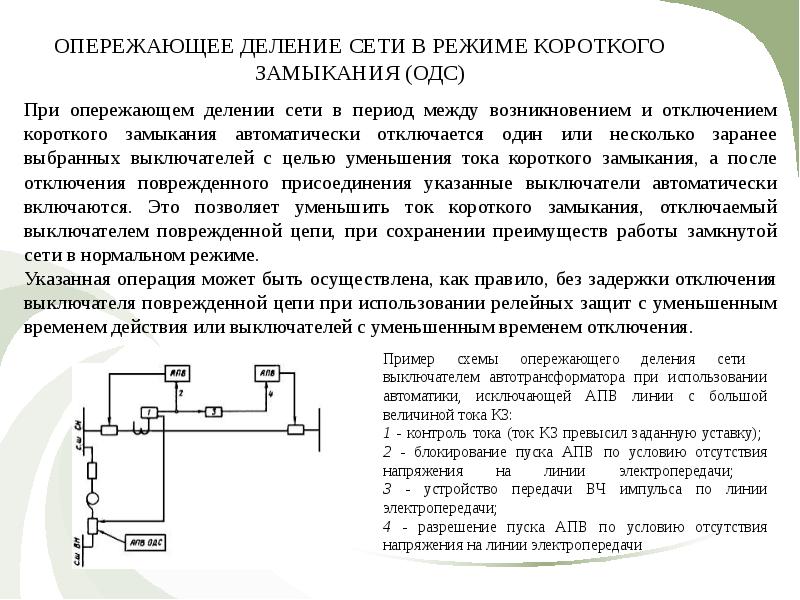

ОПЕРЕЖАЮЩЕЕ ДЕЛЕНИЕ СЕТИ В РЕЖИМЕ КОРОТКОГО ЗАМЫКАНИЯ (ОДС) При опережающем делении сети в период между возникновением и отключением короткого замыкания автоматически отключается один или несколько заранее выбранных выключателей с целью уменьшения тока короткого замыкания, а после отключения поврежденного присоединения указанные выключатели автоматически включаются. Это позволяет уменьшить ток короткого замыкания, отключаемый выключателем поврежденной цепи, при сохранении преимуществ работы замкнутой сети в нормальном режиме. Указанная операция может быть осуществлена, как правило, без задержки отключения выключателя поврежденной цепи при использовании релейных защит с уменьшенным временем действия или выключателей с уменьшенным временем отключения.
