Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

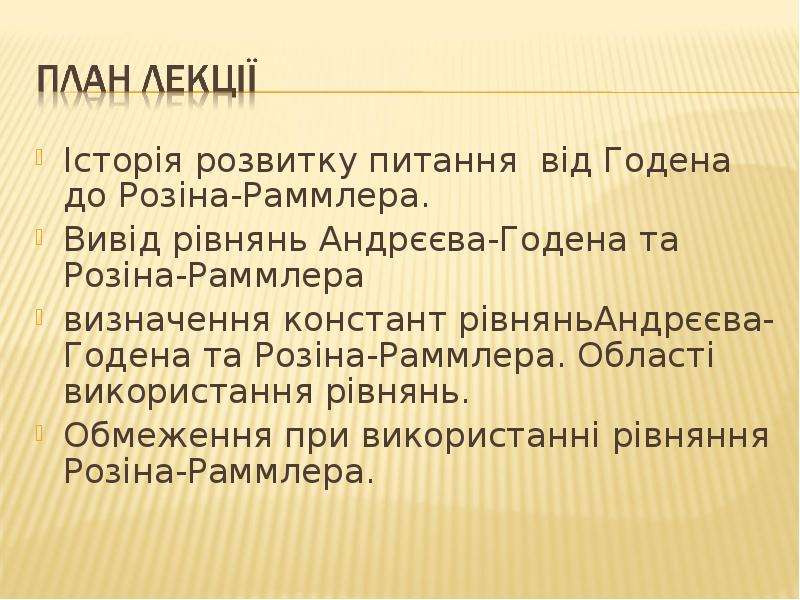

Історія розвитку питання від Годена до Розіна-Раммлера. Історія розвитку питання від Годена до Розіна-Раммлера. Вивід рівнянь Андрєєва-Годена та Розіна-Раммлера визначення констант рівняньАндрєєва-Годена та Розіна-Раммлера. Області використання рівнянь. Обмеження при використанні рівняння Розіна-Раммлера.

Слайд 3

Описание слайда:

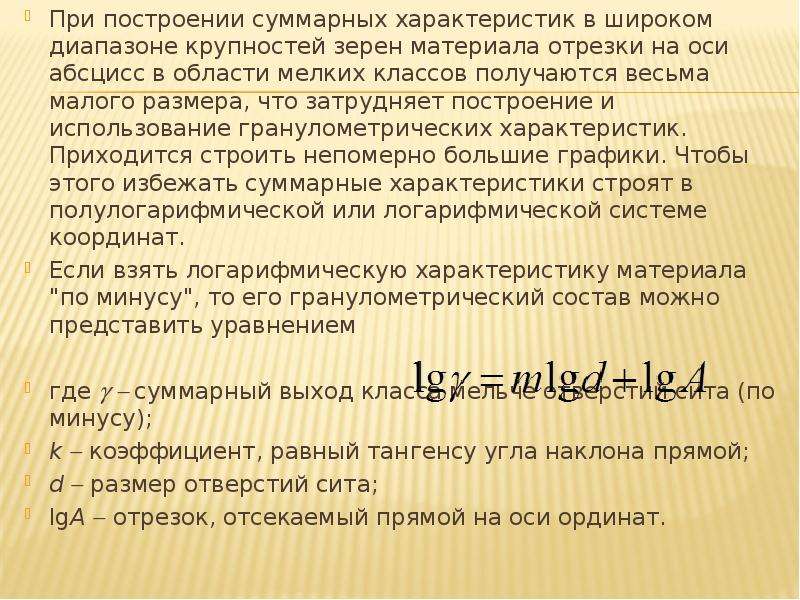

При построении суммарных характеристик в широком диапазоне крупностей зерен материала отрезки на оси абсцисс в области мелких классов получаются весьма малого размера, что затрудняет построение и использование гранулометрических характеристик. Приходится строить непомерно большие графики. Чтобы этого избежать суммарные характеристики строят в полулогарифмической или логарифмической системе координат. При построении суммарных характеристик в широком диапазоне крупностей зерен материала отрезки на оси абсцисс в области мелких классов получаются весьма малого размера, что затрудняет построение и использование гранулометрических характеристик. Приходится строить непомерно большие графики. Чтобы этого избежать суммарные характеристики строят в полулогарифмической или логарифмической системе координат. Если взять логарифмическую характеристику материала "по минусу", то его гранулометрический состав можно представить уравнением где   cуммарный выход класса мельче отверстий сита (по минусу); k  коэффициент, равный тангенсу угла наклона прямой; d  размер отверстий сита; lgA  отрезок, отсекаемый прямой на оси ординат.

Слайд 4

Описание слайда:

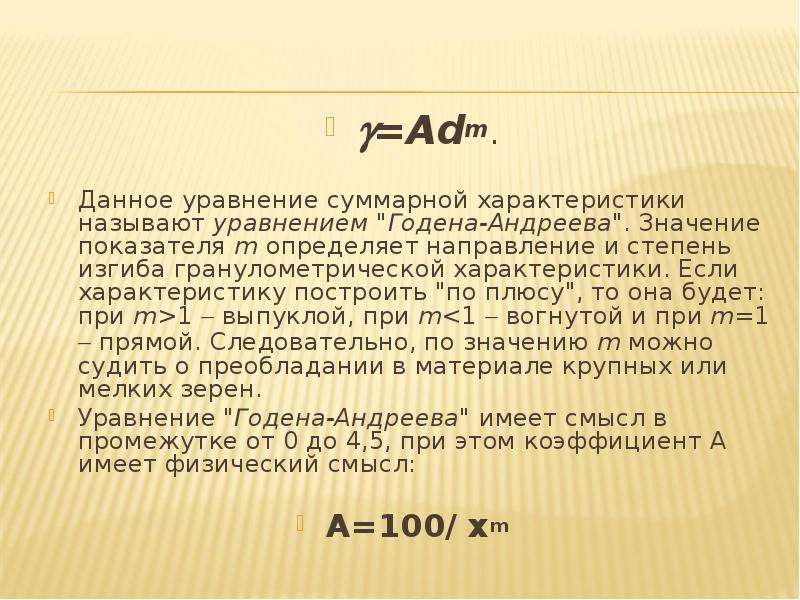

=Adm. Данное уравнение суммарной характеристики называют уравнением "Годена-Андреева". Значение показателя m определяет направление и степень изгиба гранулометрической характеристики. Если характеристику построить "по плюсу", то она будет: при m>1  выпуклой, при m

Слайд 5

Описание слайда:

Коэффициент m в уравнении позволяет определить преобладающий кусок материала. m›1 крупный; m=1 равномерно распределен; m‹мелкий. Задачи Определить коэффициент А, если известно, что уравнение Гадена-Андреева имеет вид γ=Аd2, d=10 мм. Определить выход класса -2 мм γ=5 d2
