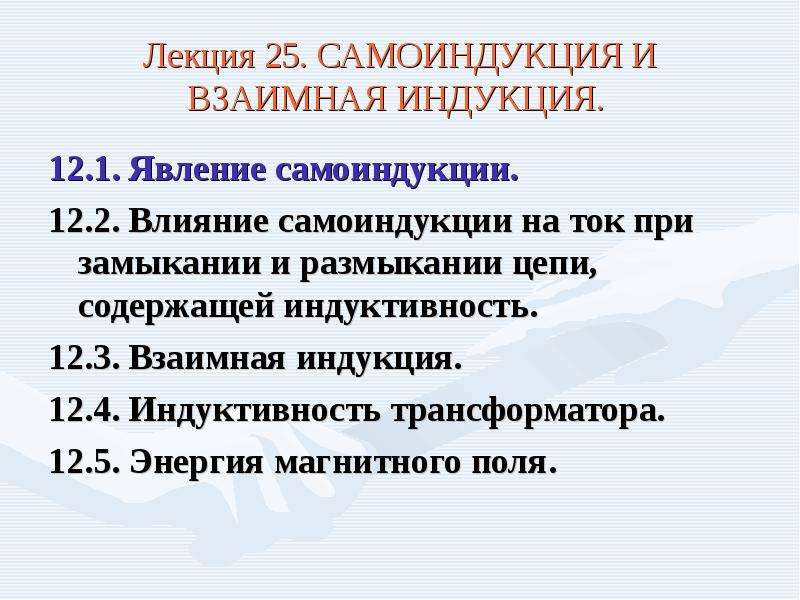

Лекция 25. САМОИНДУКЦИЯ И ВЗАИМНАЯ ИНДУКЦИЯ. 12.1. Явление самоиндукции. 12.2. Влияние самоиндукции на ток при замыкании и размыкании цепи, содержащей индуктивность. 12.3. Взаимная индукция. 12.4. Индуктивность трансформатора. 12.5. Энергия магнитного поля.

Слайд 3

Описание слайда:

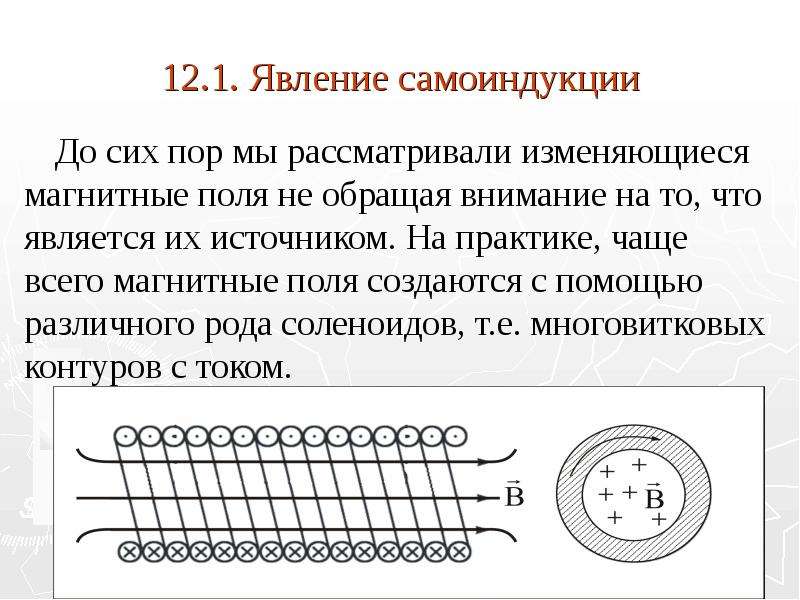

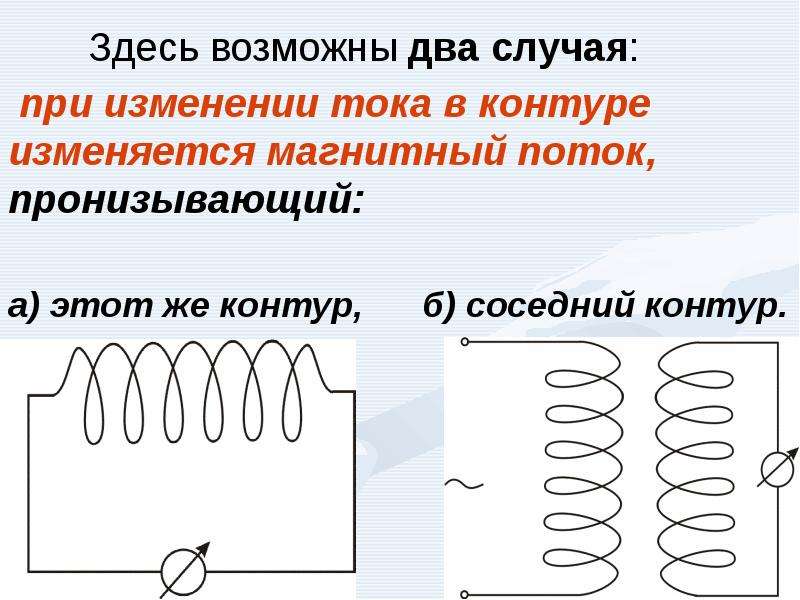

12.1. Явление самоиндукции До сих пор мы рассматривали изменяющиеся магнитные поля не обращая внимание на то, что является их источником. На практике, чаще всего магнитные поля создаются с помощью различного рода соленоидов, т.е. многовитковых контуров с током.

Слайд 4

Описание слайда:

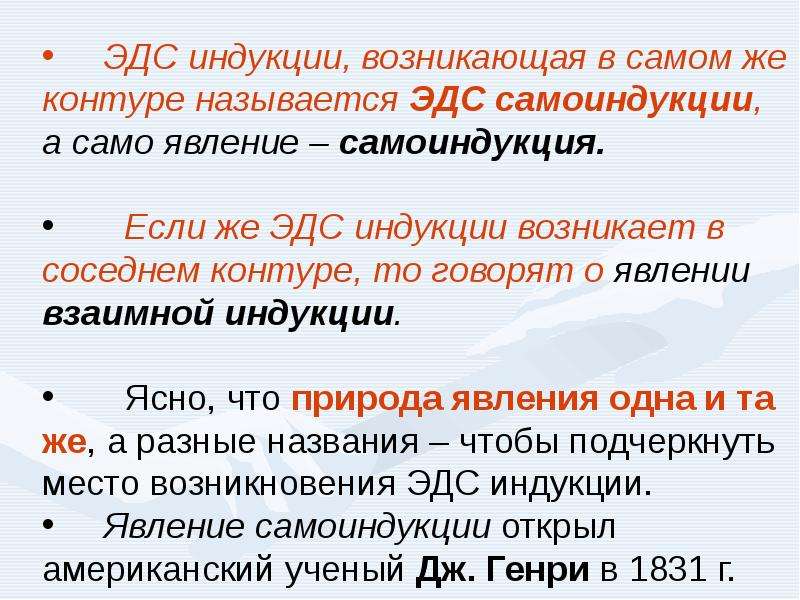

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Джозеф. Генри (1797 – 1878г) президент Национальной АН США Джозеф. Генри (1797 – 1878г) президент Национальной АН США Работы посвящены электро- магнетизму. Кроме принципа магнитной индукции Генри изобрел электромагнитное реле, построил электродвигатель, телеграф на территории колледжа в Пристоне.

Слайд 7

Описание слайда:

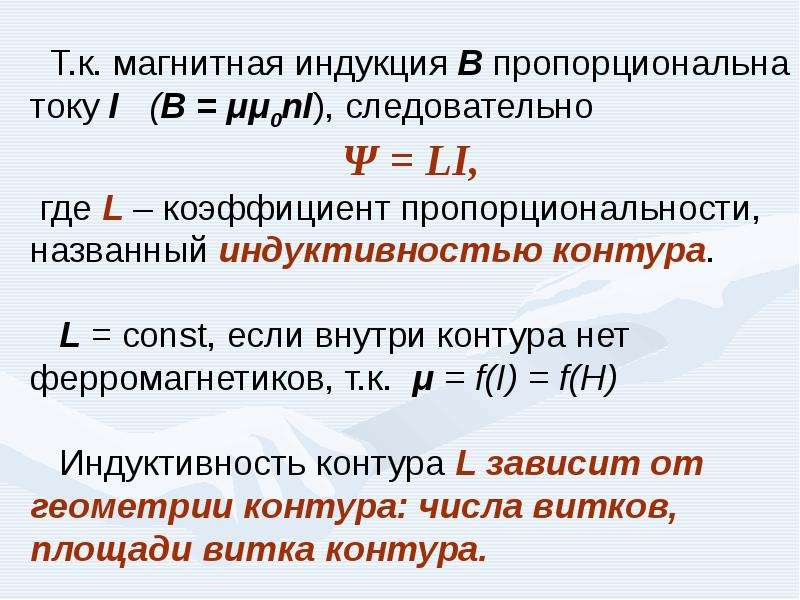

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

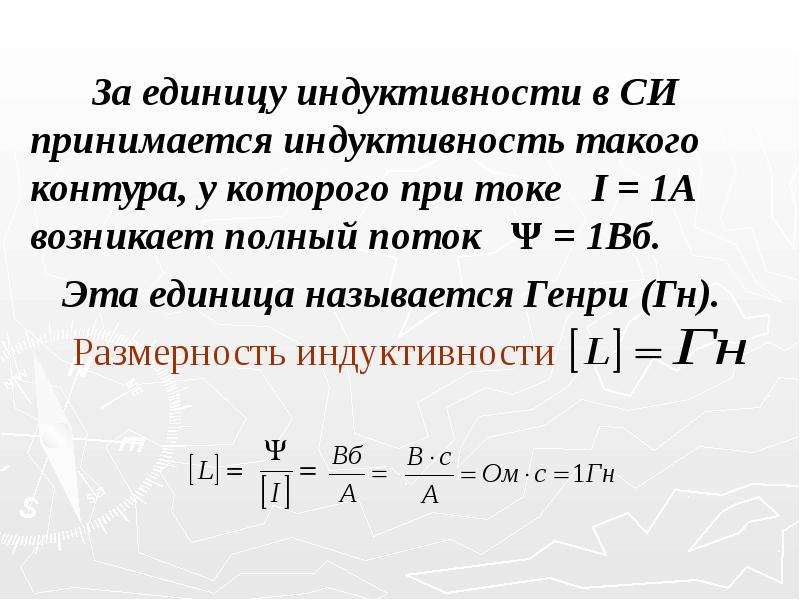

За единицу индуктивности в СИ принимается индуктивность такого контура, у которого при токе I = 1А возникает полный поток Ψ = 1Вб. За единицу индуктивности в СИ принимается индуктивность такого контура, у которого при токе I = 1А возникает полный поток Ψ = 1Вб. Эта единица называется Генри (Гн). Размерность индуктивности

Слайд 10

Описание слайда:

Вычислим индуктивность соленоида L. Вычислим индуктивность соленоида L. Если длина соленоида l гораздо больше его диаметра d ( l >> d), то к нему можно применить формулы для бесконечно длинного соленоида. Тогда (12.1.1) Здесь N – число витков. Поток через каждый из витков Ф = ВS Потокосцепление (12.1.2)

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

Можно найти размерность для μ0 Можно найти размерность для μ0 При изменении тока в контуре в нем возникает ЭДС самоиндукции, равная (12.1.5) Знак минус в этой формуле обусловлен правилом Ленца.

Слайд 13

Описание слайда:

12.2. Влияние самоиндукции на ток при размыкании и замыкании цепи, содержащей индуктивность Случай 1. По правилу Ленца, токи возникающие в цепях вследствие самоиндукции всегда направлены так, чтобы препятствовать изменению тока, текущего в цепи.

Слайд 14

Описание слайда:

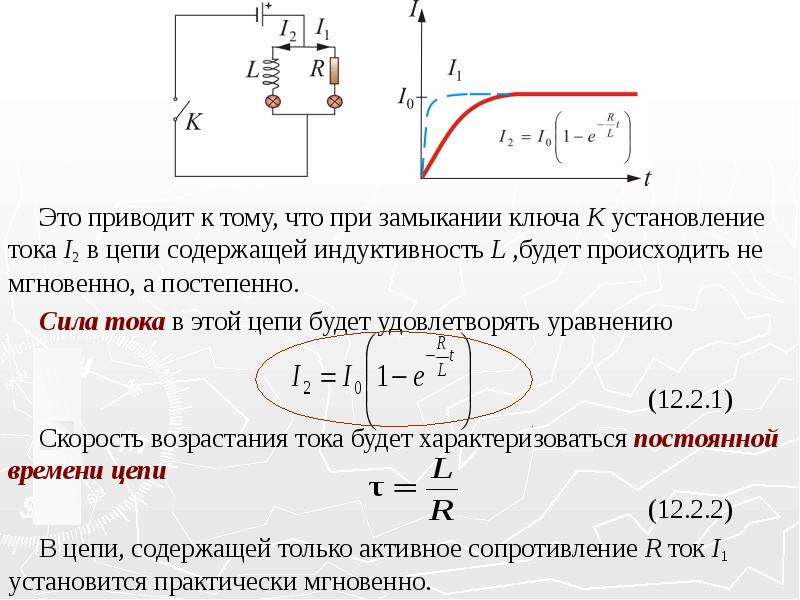

Это приводит к тому, что при замыкании ключа К установление тока I2 в цепи содержащей индуктивность L ,будет происходить не мгновенно, а постепенно. Сила тока в этой цепи будет удовлетворять уравнению (12.2.1) Скорость возрастания тока будет характеризоваться постоянной времени цепи (12.2.2) В цепи, содержащей только активное сопротивление R ток I1 установится практически мгновенно.

Слайд 15

Описание слайда:

Случай 2. Случай 2. При переводе ключа из положения 1 в 2 в момент времени t0, ток начнет уменьшаться но ЭДС самоиндукции будет поддерживать ток в цепи, т.е. препятствовать резкому уменьшению тока. В этом случае убывание тока в цепи можно описать уравнением (12.2.3) Оба эти случая говорят, что чем больше индуктивность цепи L и чем меньше сопротивление R, тем больше постоянная времени τ и тем медленнее изменяется ток в цепи.

Слайд 16

Описание слайда:

Случай 3. Размыкание цепи содержащей индуктивность L. Случай 3. Размыкание цепи содержащей индуктивность L. Т.к. цепь разомкнута, ток не течёт, поэтому рисуем зависимость Ei(t) . При размыкании цепи в момент времени t0 Это приводит к резкому возрастанию ЭДС индукции, определяемой по формуле Происходит этот скачок вследствие большой величины скорости изменения тока .

Слайд 17

Описание слайда:

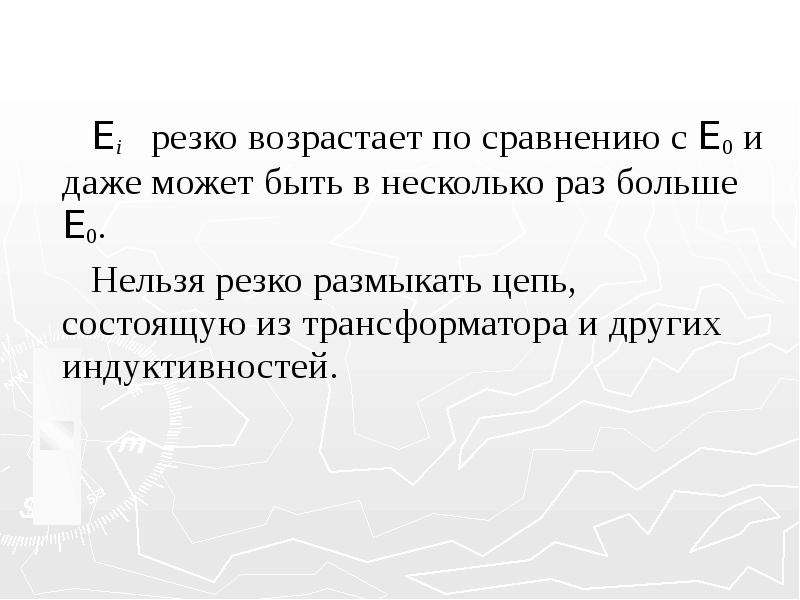

Ei резко возрастает по сравнению с E0 и даже может быть в несколько раз больше E0. Нельзя резко размыкать цепь, состоящую из трансформатора и других индуктивностей.

Слайд 18

Описание слайда:

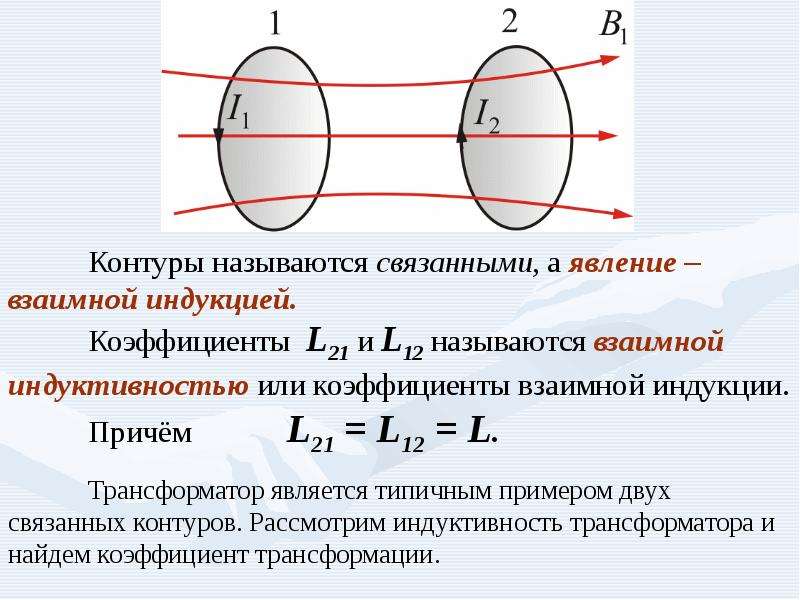

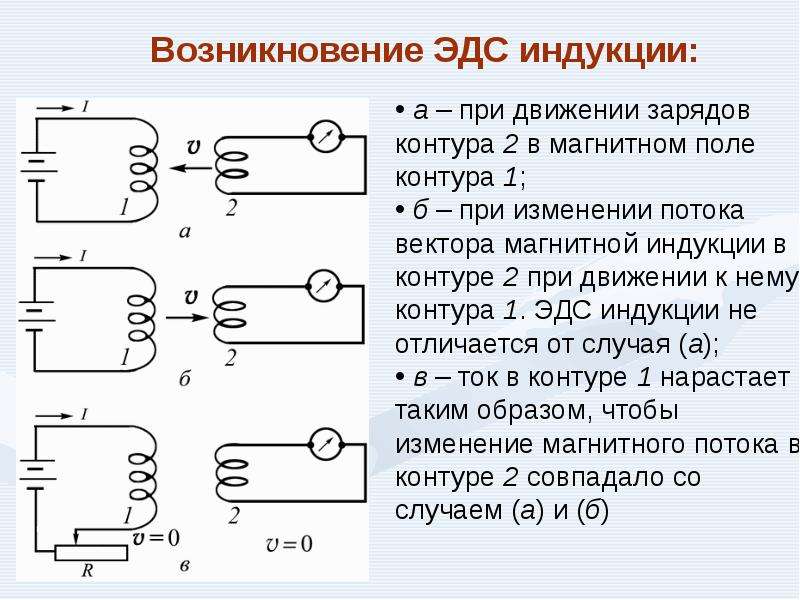

12.3. Взаимная индукция Возьмем два контура, расположенные недалеко друг от друга В первом контуре течет ток I1. Он создает магнитный поток, который пронизывает и витки второго контура. (12.3.1)

Слайд 19

Описание слайда:

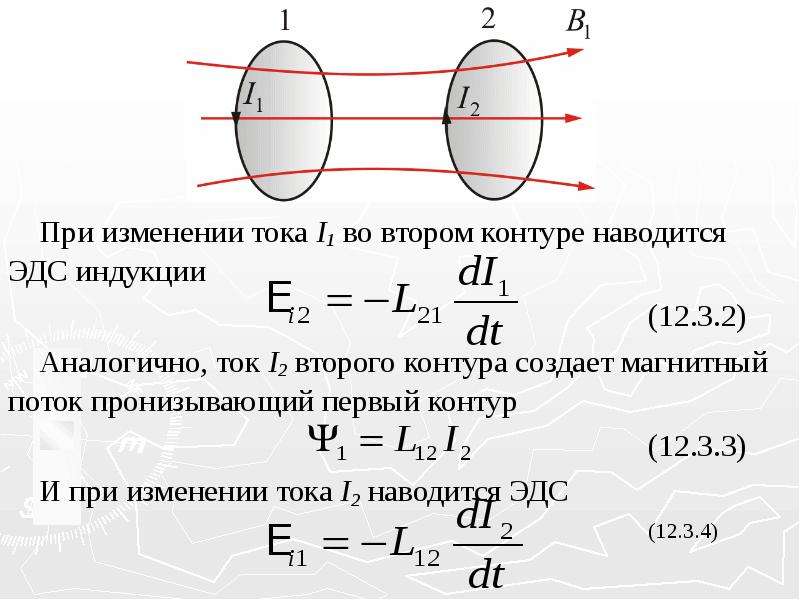

При изменении тока I1 во втором контуре наводится ЭДС индукции При изменении тока I1 во втором контуре наводится ЭДС индукции (12.3.2) Аналогично, ток I2 второго контура создает магнитный поток пронизывающий первый контур (12.3.3) И при изменении тока I2 наводится ЭДС (12.3.4)

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

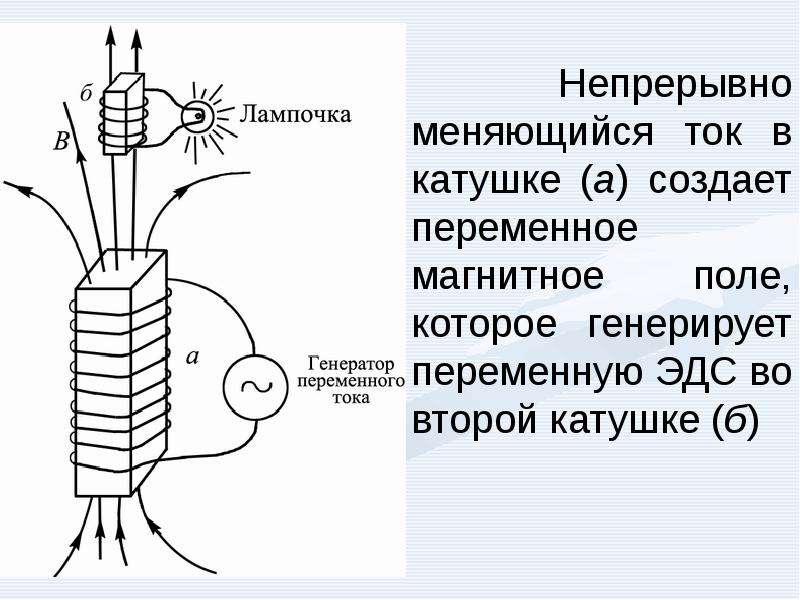

Слайд 22

Описание слайда:

Слайд 23

Описание слайда:

12.4. Индуктивность трансформатора Явление взаимной индукции используется в широко распространенных устройствах – трансформаторах. Трансформатор был изобретен Яблочковым – русским ученым, в 1876г. для раздельного питания отдельных электрических источников света (свечи Яблочкова).

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

Через вторую обмотку проходит полный магнитный поток Ψ2 сцепленный со второй обмоткой Через вторую обмотку проходит полный магнитный поток Ψ2 сцепленный со второй обмоткой (12.4.2) К первичной обмотке подключена переменная ЭДС E1. По закону Ома ток в этой цепи будет определятся алгебраической суммой внешней ЭДС и ЭДС индукции. (12.4.3) где R1 – сопротивление обмотки. R1 – делают малым (медные провода) и

Слайд 26

Описание слайда:

Тогда переменная ЭДС в первичной обмотке: Тогда переменная ЭДС в первичной обмотке: (12.4.4) Во вторичной обмотке, по аналогии отсюда (12.4.5) Если пренебречь потерями, предположить, что R  0, то E1I1  E2I2 (12.4.6) Коэффициент трансформации

Слайд 27

Описание слайда:

12.5. Энергия магнитного поля Рассмотрим случай, о котором мы уже говорили: Сначала замкнем соленоид L на источник ЭДС E0. В нем будет протекать ток I0. Затем в момент времени t0 переключим ключ в положение 2 – замкнем соленоид на сопротивление R. В цепи будет течь убывающий ток I. Будет совершена работа: dA = EiIdt (12.5.1)

Слайд 28

Описание слайда:

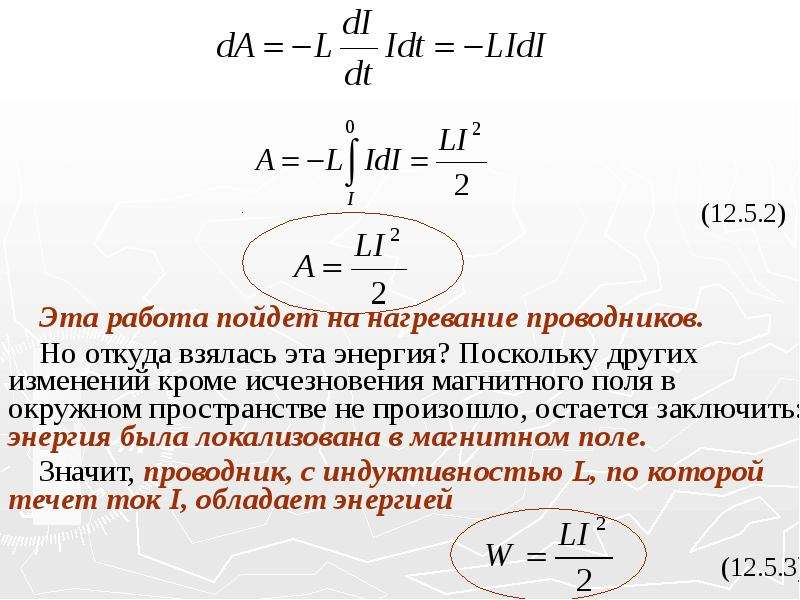

(12.5.2) Эта работа пойдет на нагревание проводников. Но откуда взялась эта энергия? Поскольку других изменений кроме исчезновения магнитного поля в окружном пространстве не произошло, остается заключить: энергия была локализована в магнитном поле. Значит, проводник, с индуктивностью L, по которой течет ток I, обладает энергией (12.5.3)

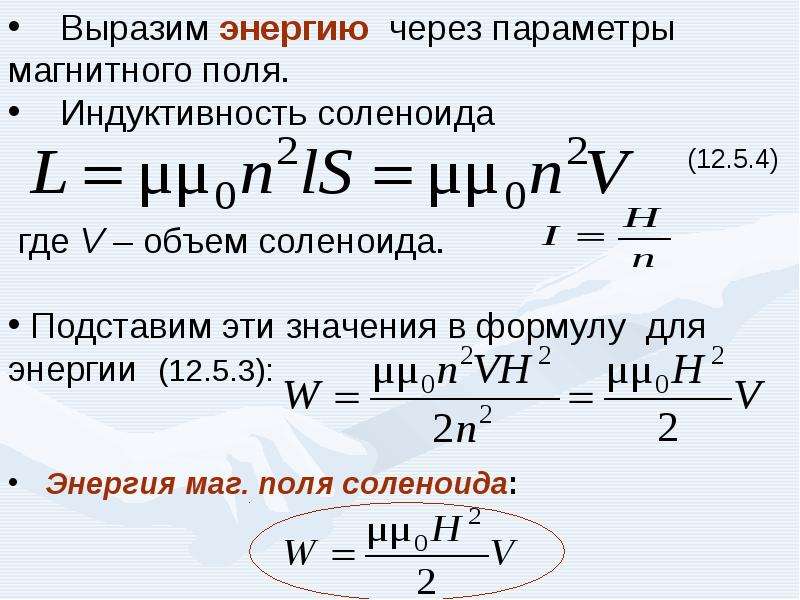

Слайд 29

Описание слайда:

Слайд 30

Описание слайда:

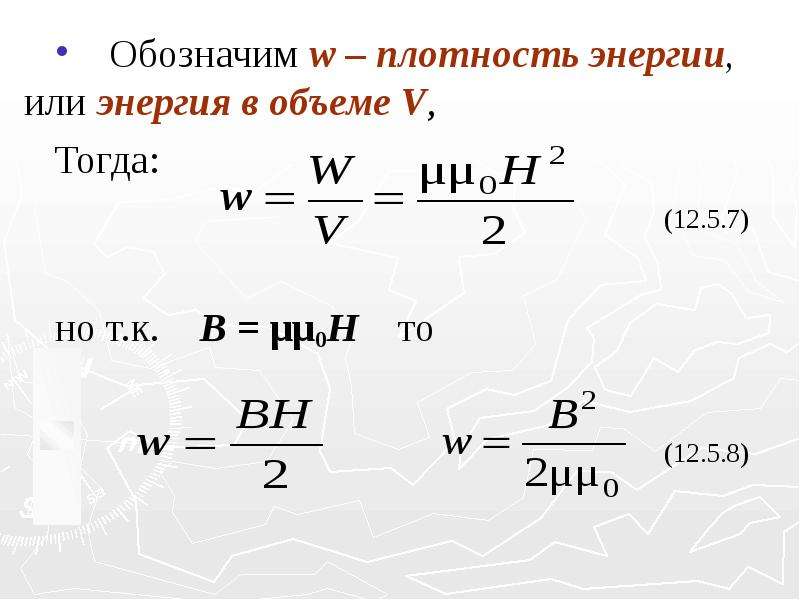

Обозначим w – плотность энергии, или энергия в объеме V, Обозначим w – плотность энергии, или энергия в объеме V, Тогда: (12.5.7) но т.к. B = μμ0H то (12.5.8)

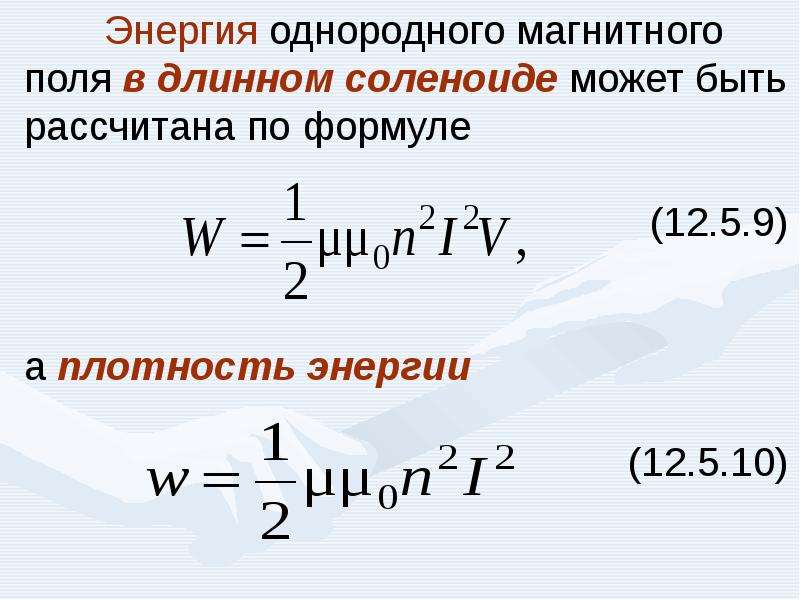

Слайд 31

Описание слайда:

Слайд 32

Описание слайда:

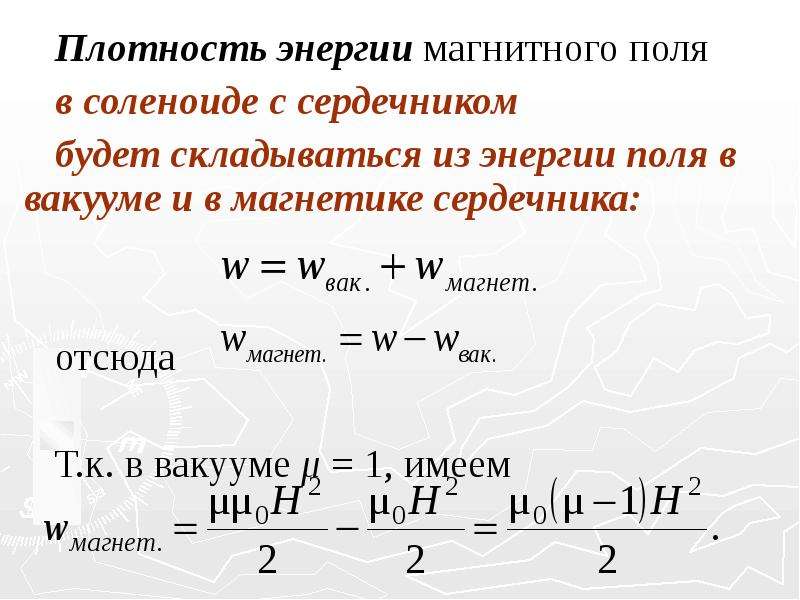

Плотность энергии магнитного поля Плотность энергии магнитного поля в соленоиде с сердечником будет складываться из энергии поля в вакууме и в магнетике сердечника: отсюда Т.к. в вакууме μ = 1, имеем
