Сечение поверхностей плоскостью. Тело с вырезом - презентация, доклад, проект скачать

Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Сечение поверхностей плоскостью. Тело с вырезом. Доклад-сообщение содержит 10 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

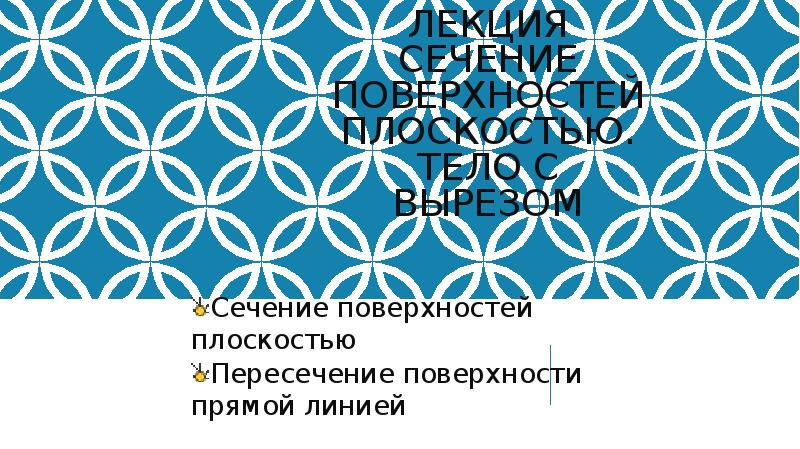

ЛЕКЦИЯ СЕЧЕНИЕ ПОВЕРХНОСТЕЙ ПЛОСКОСТЬЮ. ТЕЛО С ВЫРЕЗОМ Сечение поверхностей плоскостью Пересечение поверхности прямой линией

Слайд 3

Описание слайда:

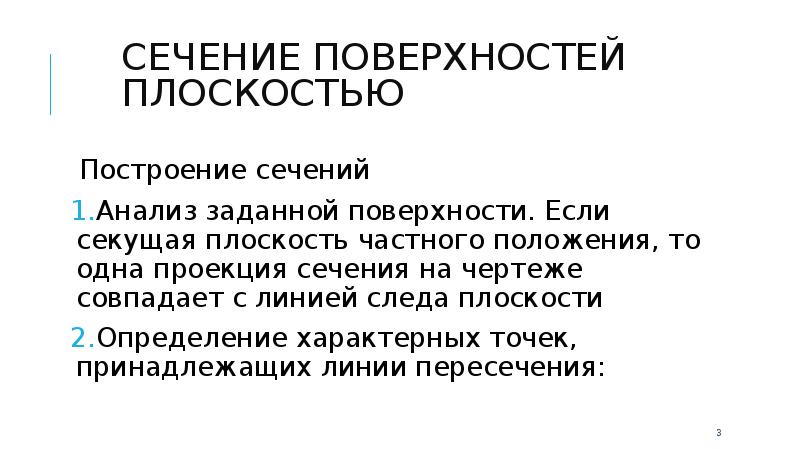

СЕЧЕНИЕ ПОВЕРХНОСТЕЙ ПЛОСКОСТЬЮ Построение сечений Анализ заданной поверхности. Если секущая плоскость частного положения, то одна проекция сечения на чертеже совпадает с линией следа плоскости Определение характерных точек, принадлежащих линии пересечения:

Слайд 4

Описание слайда:

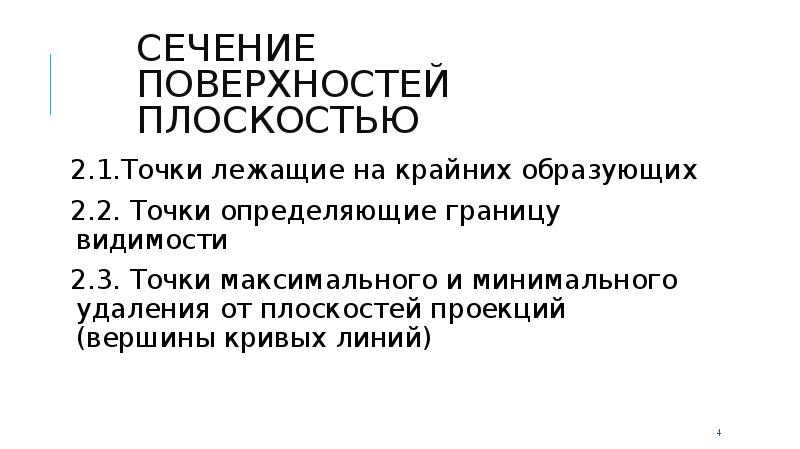

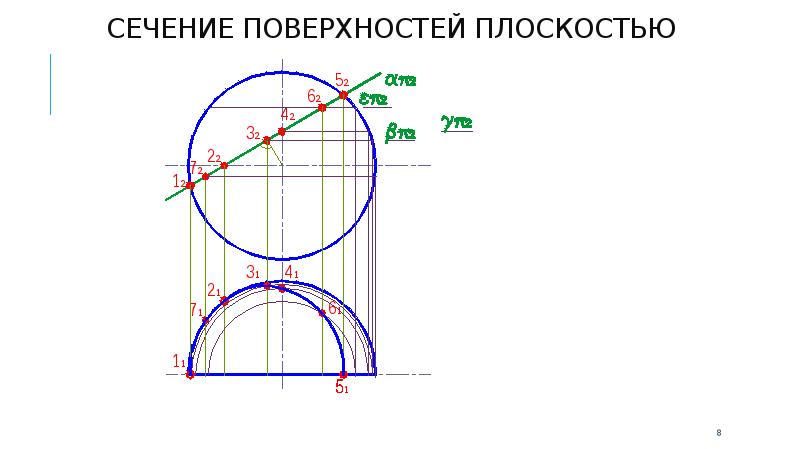

СЕЧЕНИЕ ПОВЕРХНОСТЕЙ ПЛОСКОСТЬЮ 2.1.Точки лежащие на крайних образующих 2.2. Точки определяющие границу видимости 2.3. Точки максимального и минимального удаления от плоскостей проекций (вершины кривых линий)

Слайд 5

Описание слайда:

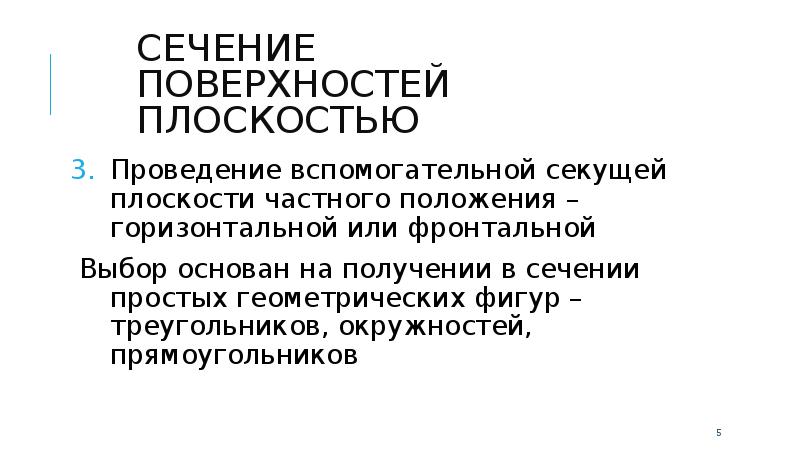

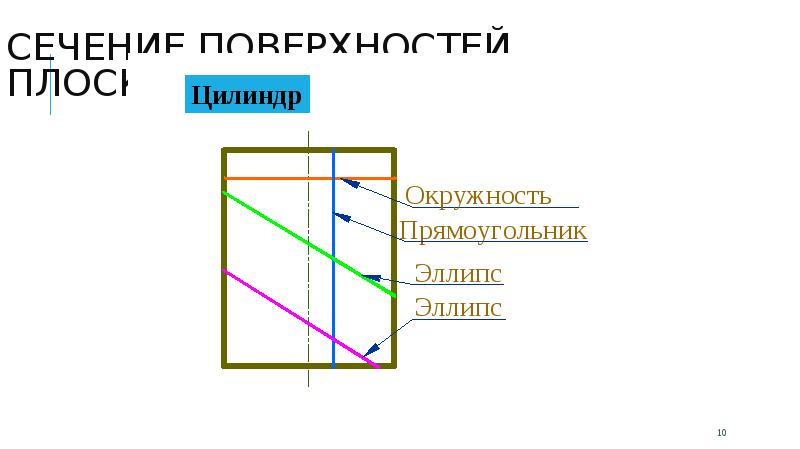

СЕЧЕНИЕ ПОВЕРХНОСТЕЙ ПЛОСКОСТЬЮ Проведение вспомогательной секущей плоскости частного положения – горизонтальной или фронтальной Выбор основан на получении в сечении простых геометрических фигур – треугольников, окружностей, прямоугольников

Слайд 6

Описание слайда:

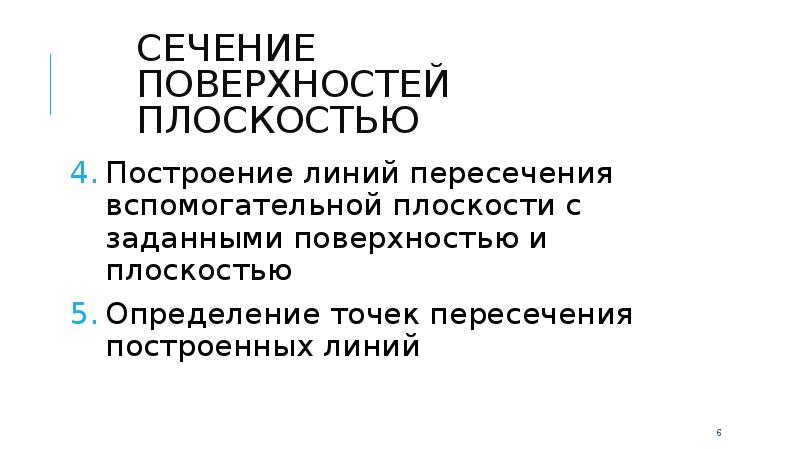

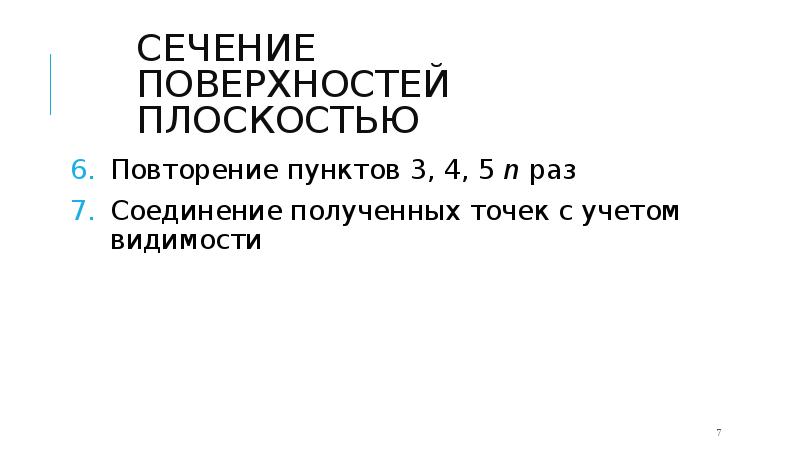

СЕЧЕНИЕ ПОВЕРХНОСТЕЙ ПЛОСКОСТЬЮ Построение линий пересечения вспомогательной плоскости с заданными поверхностью и плоскостью Определение точек пересечения построенных линий
