Слайд 1

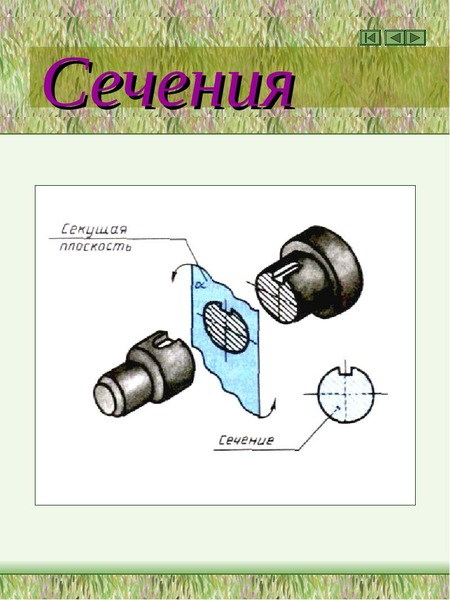

Сечения
Описание слайда:
Сечения

Слайд 2

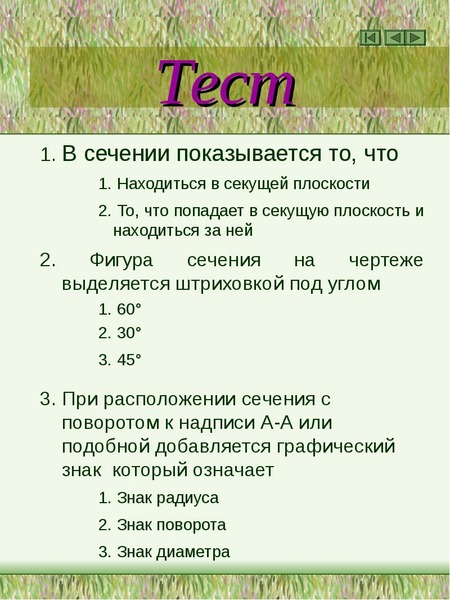

Тест 1. В сечении показывается то, что 1. Находиться в секущей плоскости 2. То, что попадает в секущую плоскость и находиться за ней 2. Фигура...
Описание слайда:
Тест 1. В сечении показывается то, что 1. Находиться в секущей плоскости 2. То, что попадает в секущую плоскость и находиться за ней 2. Фигура сечения на чертеже выделяется штриховкой под углом 1. 60° 2. 30° 3. 45° 3. При расположении сечения с поворотом к надписи А-А или подобной добавляется графический знак который означает 1. Знак радиуса 2. Знак поворота 3. Знак диаметра

Слайд 3

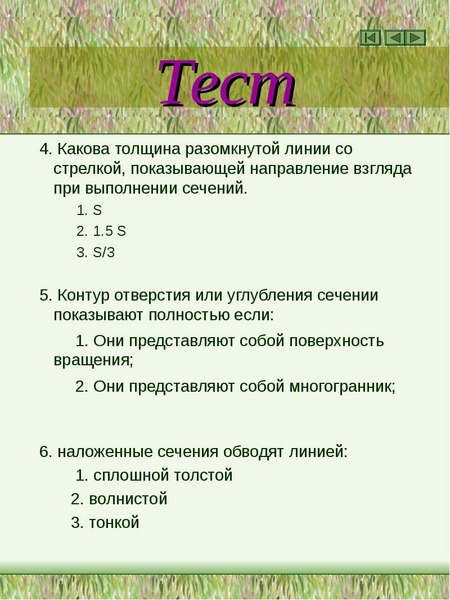

Тест 4. Какова толщина разомкнутой линии со стрелкой, показывающей направление взгляда при выполнении сечений. 1. S 2. 1.5 S 3. S/3 5. Контур...
Описание слайда:
Тест 4. Какова толщина разомкнутой линии со стрелкой, показывающей направление взгляда при выполнении сечений. 1. S 2. 1.5 S 3. S/3 5. Контур отверстия или углубления сечении показывают полностью если: 1. Они представляют собой поверхность вращения; 2. Они представляют собой многогранник; 6. наложенные сечения обводят линией: 1. сплошной толстой 2. волнистой 3. тонкой

Слайд 4

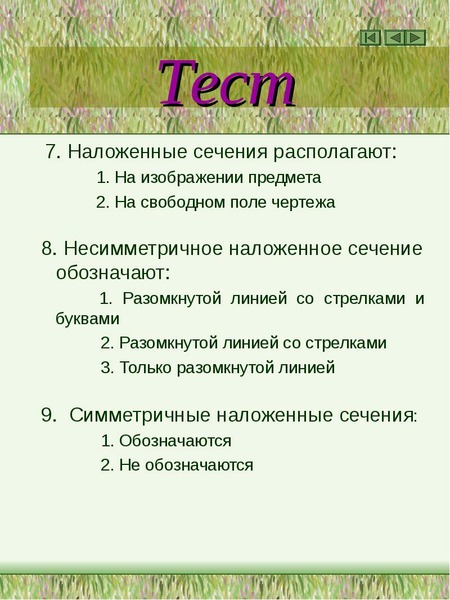

Тест 7. Наложенные сечения располагают: 1. На изображении предмета 2. На свободном поле чертежа 8. Несимметричное наложенное сечение обозначают: 1....
Описание слайда:
Тест 7. Наложенные сечения располагают: 1. На изображении предмета 2. На свободном поле чертежа 8. Несимметричное наложенное сечение обозначают: 1. Разомкнутой линией со стрелками и буквами 2. Разомкнутой линией со стрелками 3. Только разомкнутой линией 9. Симметричные наложенные сечения: 1. Обозначаются 2. Не обозначаются

Слайд 5

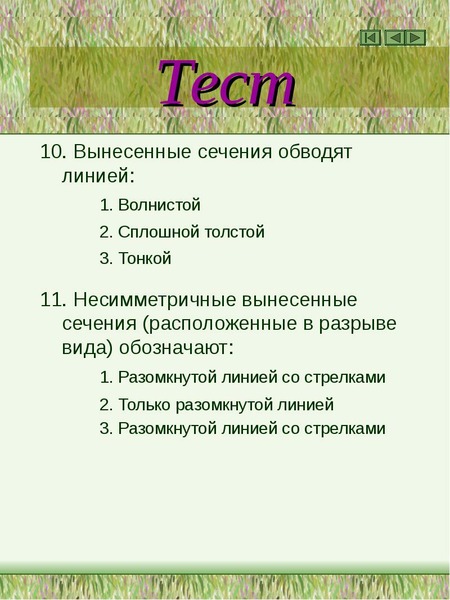

Тест 10. Вынесенные сечения обводят линией: 1. Волнистой 2. Сплошной толстой 3. Тонкой 11. Несимметричные вынесенные сечения (расположенные в разрыве...
Описание слайда:
Тест 10. Вынесенные сечения обводят линией: 1. Волнистой 2. Сплошной толстой 3. Тонкой 11. Несимметричные вынесенные сечения (расположенные в разрыве вида) обозначают: 1. Разомкнутой линией со стрелками 2. Только разомкнутой линией 3. Разомкнутой линией со стрелками

Слайд 6

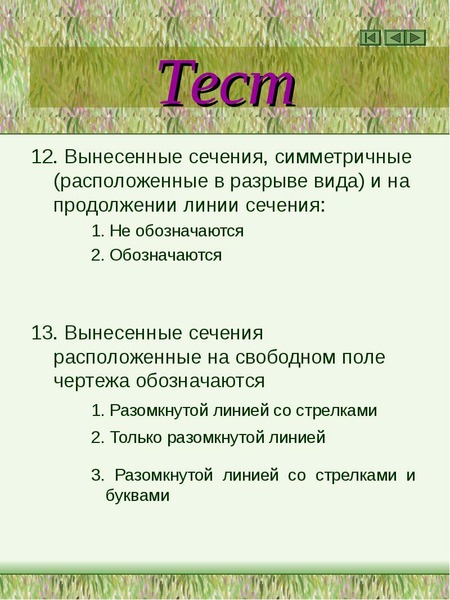

Тест 12. Вынесенные сечения, симметричные (расположенные в разрыве вида) и на продолжении линии сечения: 1. Не обозначаются 2. Обозначаются 13....
Описание слайда:
Тест 12. Вынесенные сечения, симметричные (расположенные в разрыве вида) и на продолжении линии сечения: 1. Не обозначаются 2. Обозначаются 13. Вынесенные сечения расположенные на свободном поле чертежа обозначаются 1. Разомкнутой линией со стрелками 2. Только разомкнутой линией 3. Разомкнутой линией со стрелками и буквами

Слайд 7

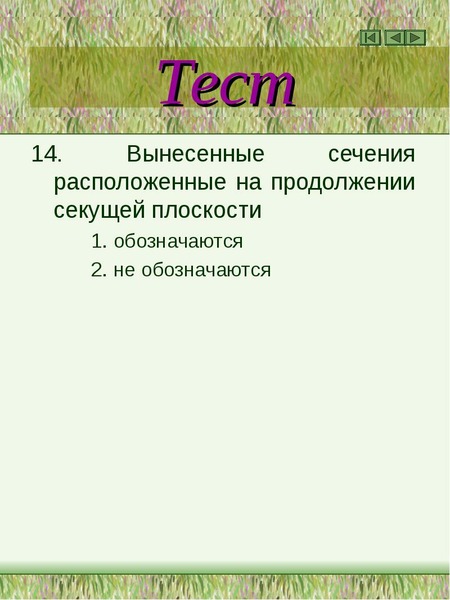

Тест 14. Вынесенные сечения расположенные на продолжении секущей плоскости 1. обозначаются 2. не обозначаются
Описание слайда:
Тест 14. Вынесенные сечения расположенные на продолжении секущей плоскости 1. обозначаются 2. не обозначаются
