Слайд 1

Описание слайда:

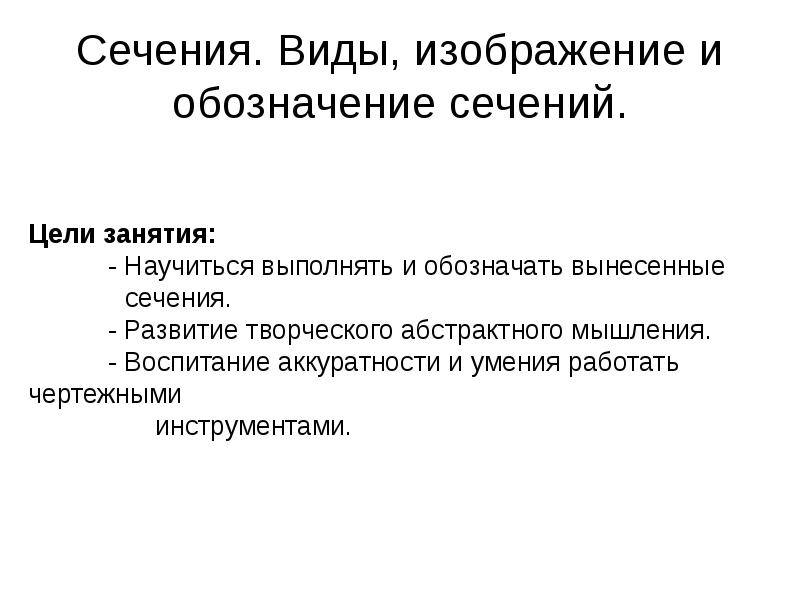

Сечения. Виды, изображение и обозначение сечений.

Слайд 2

Описание слайда:

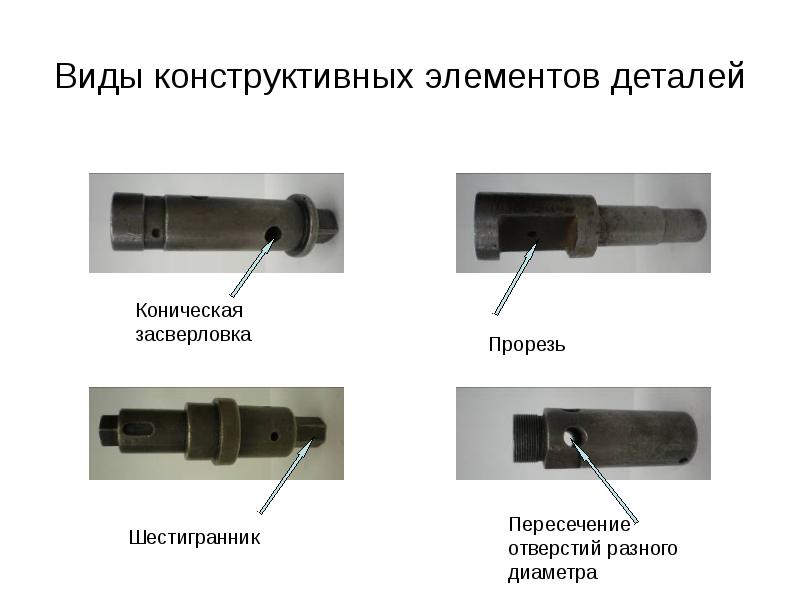

Виды конструктивных элементов деталей

Слайд 3

Описание слайда:

Виды конструктивных элементов деталей

Слайд 4

Описание слайда:

Сечение - это изображение фигуры, получающейся при мысленном рассечении предмета одной или несколькими секущими плоскостями ! На сечении показывается только то, что получается непосредственно в секущей плоскости (фигура сечения)

Слайд 5

Описание слайда:

Классификация сечений и их обозначение

Слайд 6

Описание слайда:

Классификация сечений и их обозначение

Слайд 7

Описание слайда:

Особенности выполнения сечений ! Если секущая плоскость проходит через ось отверстия или углубления, ограниченных поверхностью вращения (цилиндрической, конической или сферической), то очерк этих отверстий в сечении чертится.

Слайд 8

Описание слайда:

Обозначение сечений Положение секущей плоскости указывают на чертеже линией сечения. Для линии сечения должна применяться разомкнутая линия. На начальном и конечном штрихах следует ставить стрелки, указывающие направление взгляда ; стрелки должны наноситься на расстоянии 2—3 мм от конца штриха. У начала и конца линии сечения ставят одну и ту же прописную букву русского алфавита. Буквы наносят около стрелок, указывающих направление взгляда со стороны внешнего угла. Сечение должно быть отмечено надписью по типу «А—А», «Б-Б» (всегда двумя буквами через тире).
