Слайд 1

Описание слайда:

СЕТИ Старые и быстрые

Слайд 2

Описание слайда:

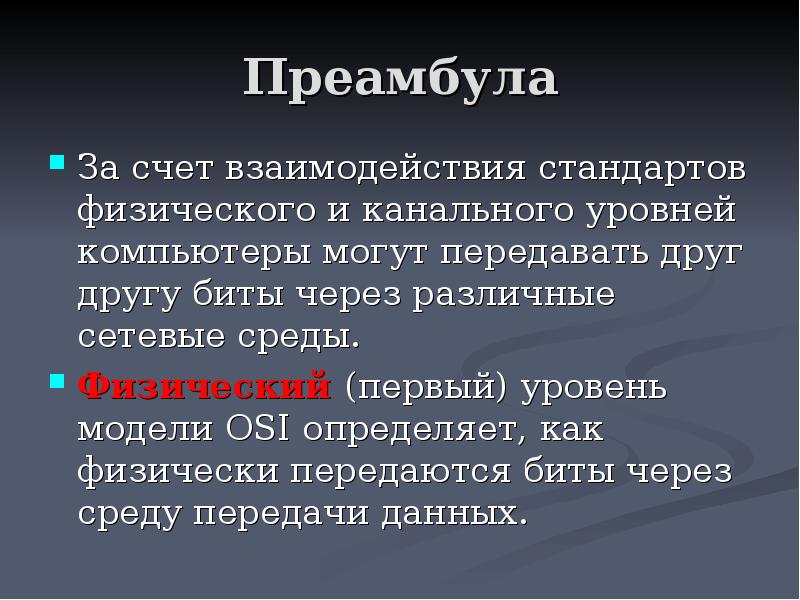

Преамбула За счет взаимодействия стандартов физического и канального уровней компьютеры могут передавать друг другу биты через различные сетевые среды. Физический (первый) уровень модели OSI определяет, как физически передаются биты через среду передачи данных.

Слайд 3

Описание слайда:

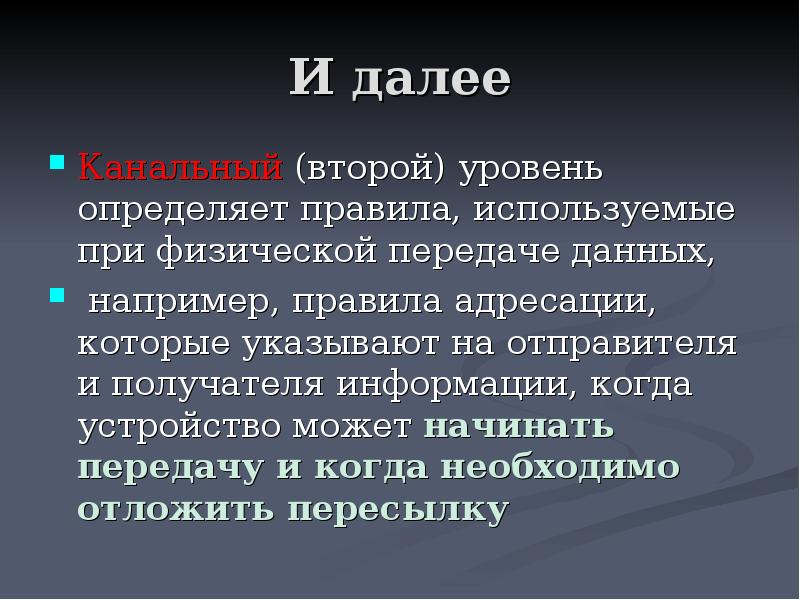

И далее Канальный (второй) уровень определяет правила, используемые при физической передаче данных, например, правила адресации, которые указывают на отправителя и получателя информации, когда устройство может начинать передачу и когда необходимо отложить пересылку

Слайд 4

Описание слайда:

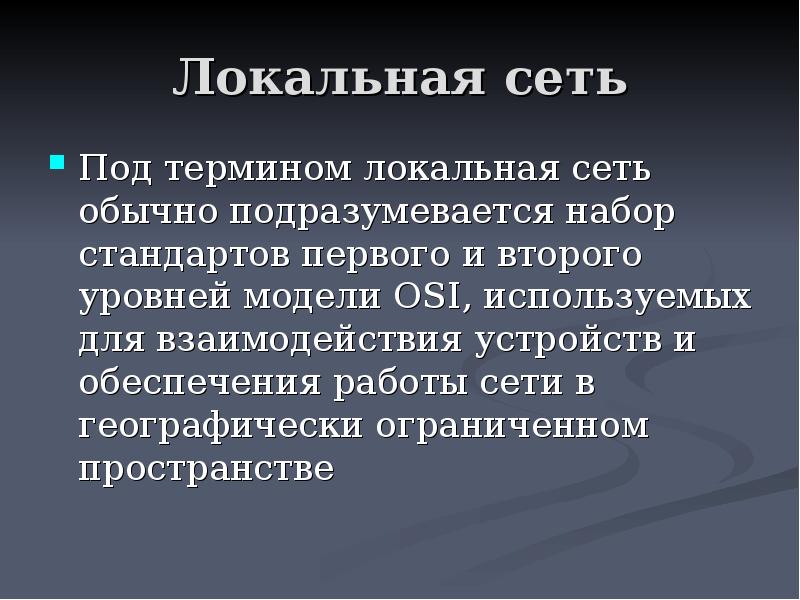

Локальная сеть Под термином локальная сеть обычно подразумевается набор стандартов первого и второго уровней модели OSI, используемых для взаимодействия устройств и обеспечения работы сети в географически ограниченном пространстве

Слайд 5

Описание слайда:

E t h e r n e t наиболее популярное во всем мире семейство стандартов для локальных сетей, которое охватывает физический и канальный уровень модели OS Стандарты Ethernet отличаются поддерживаемой скоростью; широко распространены на сегодняшний день скорости 10, 100 и 1000 Мбит/с (т.е. 1 Гбит/с)

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

Сети Ethernet

Слайд 8

Описание слайда:

Характеристики Ethernet топология – шина; среда передачи – коаксиальный кабель скорость передачи – 10 Мбит/с; максимальная длина сети – 5 км; максимальное количество абонентов – до 1024; длина сегмента сети – до 500 м; количество абонентов на одном сегменте – до 100; метод доступа – CSMA/CD множественный доступ с контролем несущей и обнаружением коллизий; передача узкополосная, то есть без модуляции (моноканал).

Слайд 9

Описание слайда:

Gigabit Ethernet Gigabit Ethernet сохраняется все тот же хорошо зарекомендовавший себя в предыдущих версиях метод доступа CSMA/CD, используются те же форматы пакетов (кадров) и те же их размеры. Не требуется никакого преобразования протоколов в местах соединения с сегментами Ethernet и Fast Ethernet. Единственно, что нужно, – это согласование скоростей обмена, поэтому главной областью применения Gigabit Ethernet станет в первую очередь соединение концентраторов Ethernet и Fast Ethernet между собой

Слайд 10

Описание слайда:

Номенклатура сегментов сети Gigabit Ethernet : 1000BASE-SX – сегмент на мультимодовом оптоволоконном кабеле с длиной волны светового сигнала 850 нм (длиной до 500 метров). Используются лазерные передатчики. 1000BASE-LX – сегмент на мультимодовом (длиной до 500 метров) и одномодовом (длиной до 2000 метров) оптоволоконном кабеле с длиной волны светового сигнала 1300 нм. Используются лазерные передатчики. 1000BASE-CX – сегмент на экранированной витой паре (длиной до 25 метров). 1000BASE-T (стандарт IEEE 802.3ab) – сегмент на счетверенной неэкранированной витой паре категории 5 (длиной до 100 метров). Используется 5-уровневое кодирование (PAM-5), причем в полнодуплексном режиме передача ведется по каждой паре в двух направлениях.

Слайд 11

Описание слайда:

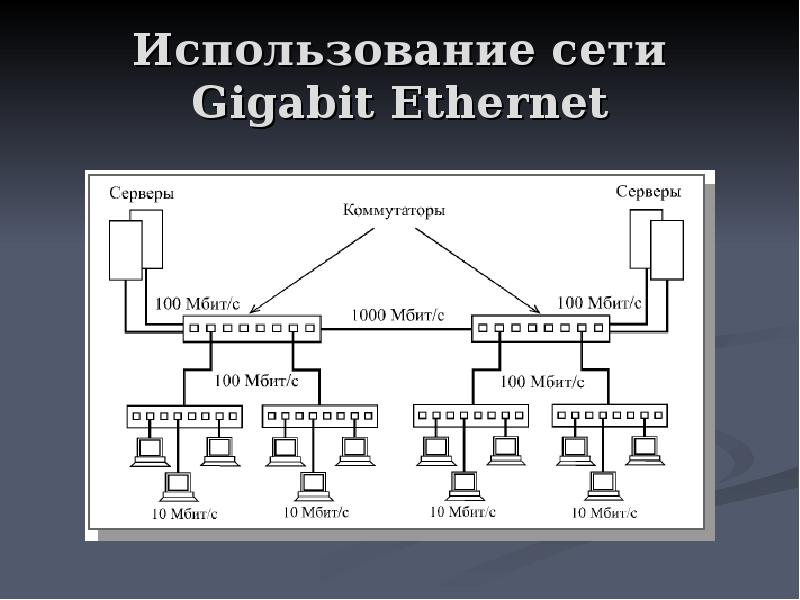

Использование сети Gigabit Ethernet

Слайд 12

Описание слайда:

Беспроводные сети WLAN – Wireless LAN В настоящее время существует множество беспроводных технологий, наиболее часто известных пользователям по их маркетинговым названиям, таким как Wi-Fi, WiMAX, Bluetooth. Каждая технология обладает определёнными характеристиками, которые определяют её область применения.

Слайд 13

Описание слайда:

Стандарт 802.11 – первоначальный стандарт WLAN. Поддерживает передачу данных со скоростями от 1 до 2 Мбит/с. 802.11a – высокоскоростной стандарт WLAN для частоты 5 ГГц. Поддерживает скорость передачи данных 54 Мбит/с. 802.11b – стандарт WLAN для частоты 2,4 ГГц. Поддерживает скорость передачи данных 11 Мбит/с. 802.11e – устанавливает требования качества запроса, необходимое для всех радио интерфейсов IEEE WLAN. 802.11f – описывает порядок связи между равнозначными точками доступа. 802.11g – устанавливает дополнительную технику модуляции для частоты 2,4 ГГц. Предназначен для обеспечения скоростей передачи данных до 54 Мбит/с. v802.11h – описывает управление спектром частоты 5 ГГц для использования в Европе и Азии. 802.11i – исправляет существующие проблемы безопасности в областях аутентификации и протоколов шифрования.

Слайд 14

Описание слайда:

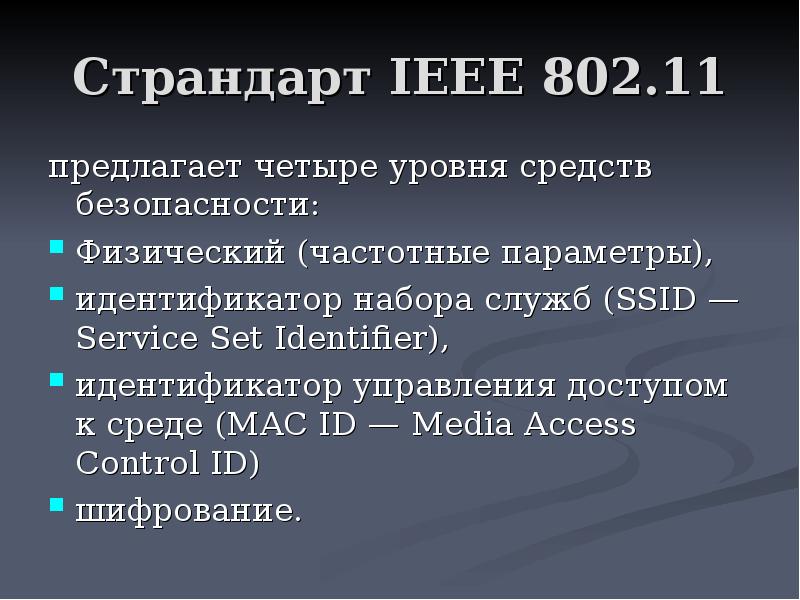

Страндарт IEEE 802.11 предлагает четыре уровня средств безопасности: Физический (частотные параметры), идентификатор набора служб (SSID — Service Set Identifier), идентификатор управления доступом к среде (MAC ID — Media Access Control ID) шифрование.

Слайд 15

Описание слайда:

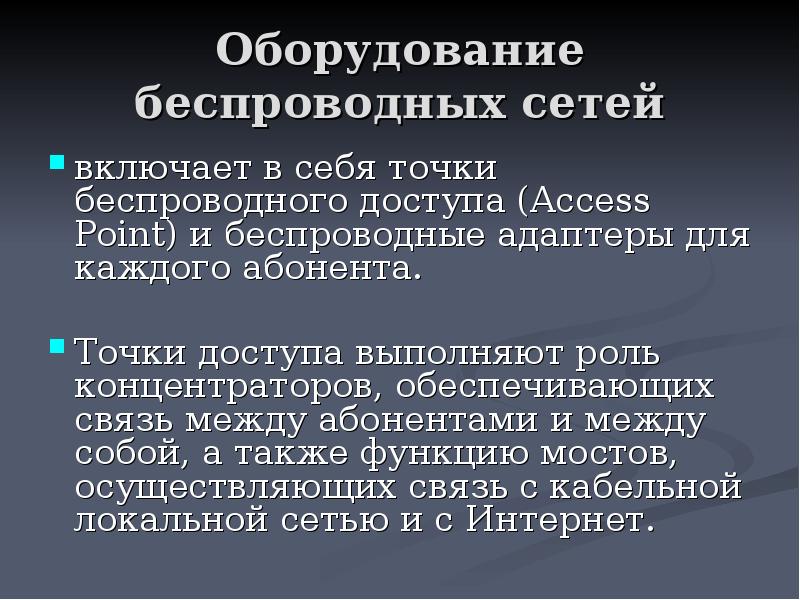

Оборудование беспроводных сетей включает в себя точки беспроводного доступа (Access Point) и беспроводные адаптеры для каждого абонента. Точки доступа выполняют роль концентраторов, обеспечивающих связь между абонентами и между собой, а также функцию мостов, осуществляющих связь с кабельной локальной сетью и с Интернет.

Слайд 16

Описание слайда:

Беспроводные сети по топологии: Беспроводные сети по топологии: «Точка-точка». «Точка-многоточка». По области применения: Корпоративные (ведомственные) беспроводные сети — создаваемые компаниями для собственных нужд. Операторские беспроводные сети — создаваемые операторами связи для возмездного оказания услуг. Основные характеристики : максимальная скорость передачи информации и максимальное расстояние.
