Вы можете ознакомиться и скачать презентацию на тему Сети Связи. Доклад-сообщение содержит 250 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1


Сети Связи Лектор: Егунов Михаил Михайлович
Описание слайда:
Сети Связи Лектор: Егунов Михаил Михайлович

Слайд 2

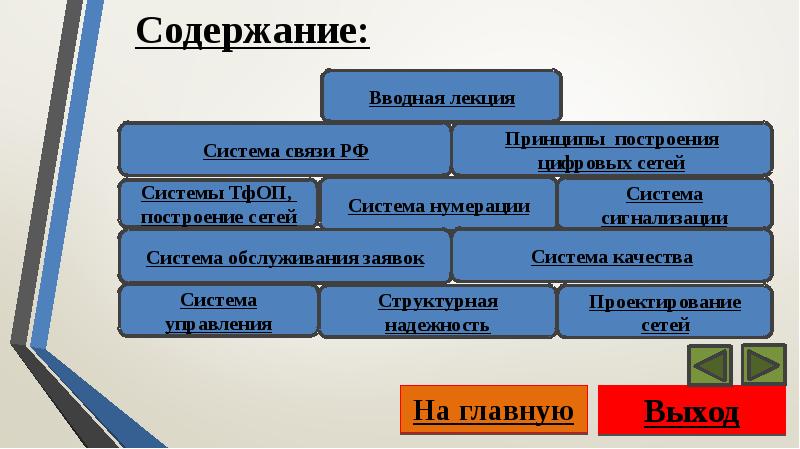

Содержание:
Описание слайда:
Содержание:

Слайд 3

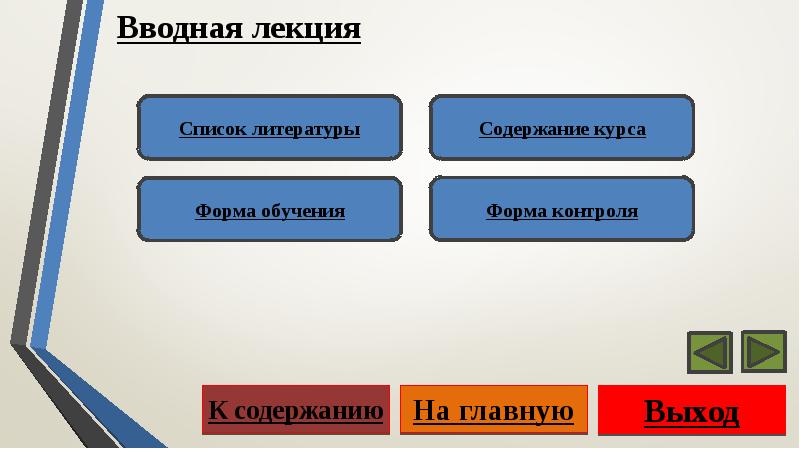

Вводная лекция
Описание слайда:
Вводная лекция

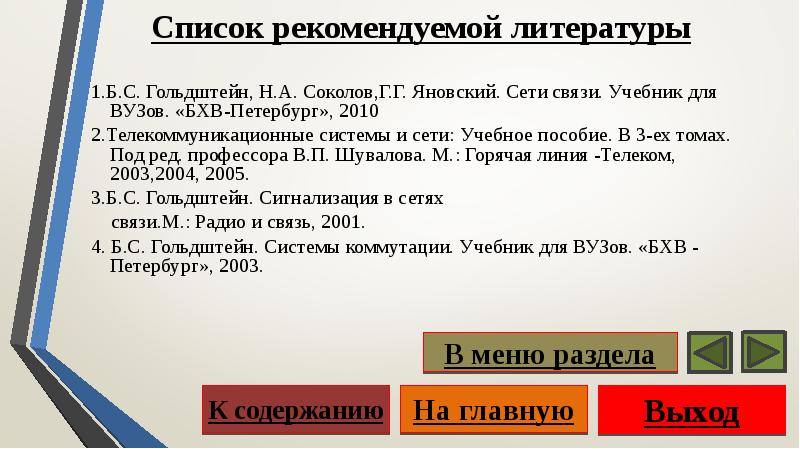

Слайд 4


Список рекомендуемой литературы 1.Б.С. Гольдштейн, Н.А. Соколов,Г.Г. Яновский. Сети связи. Учебник для ВУЗов. «БХВ-Петербург», 2010...
Описание слайда:
Список рекомендуемой литературы 1.Б.С. Гольдштейн, Н.А. Соколов,Г.Г. Яновский. Сети связи. Учебник для ВУЗов. «БХВ-Петербург», 2010 2.Телекоммуникационные системы и сети: Учебное пособие. В 3-ех томах. Под ред. профессора В.П. Шувалова. М.: Горячая линия -Телеком, 2003,2004, 2005. 3.Б.С. Гольдштейн. Сигнализация в сетях связи.М.: Радио и связь, 2001. 4. Б.С. Гольдштейн. Системы коммутации. Учебник для ВУЗов. «БХВ - Петербург», 2003.

Слайд 5

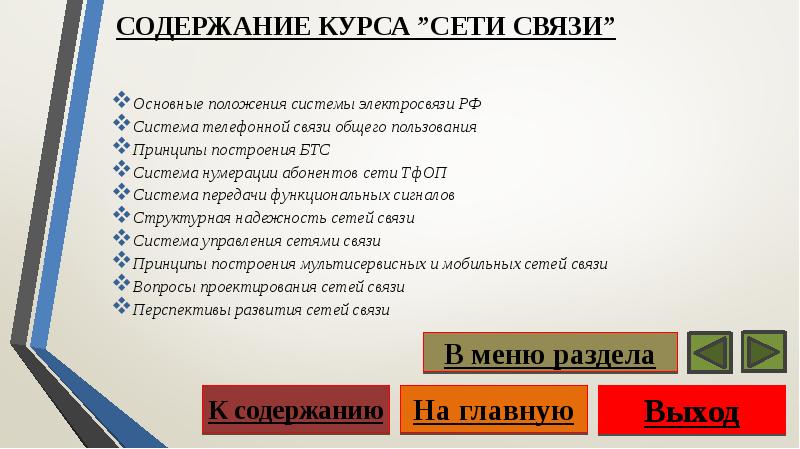

СОДЕРЖАНИЕ КУРСА ”CЕТИ СВЯЗИ” Основные положения системы электросвязи РФ Система телефонной связи общего пользования Принципы построения БТС Система...
Описание слайда:
СОДЕРЖАНИЕ КУРСА ”CЕТИ СВЯЗИ” Основные положения системы электросвязи РФ Система телефонной связи общего пользования Принципы построения БТС Система нумерации абонентов сети ТфОП Система передачи функциональных сигналов Структурная надежность сетей связи Система управления сетями связи Принципы построения мультисервисных и мобильных сетей связи Вопросы проектирования сетей связи Перспективы развития сетей связи

Слайд 6


ФОРМЫ ОБУЧЕНИЯ Лекции Практические занятия Лабораторные занятия Самостоятельная работа
Описание слайда:
ФОРМЫ ОБУЧЕНИЯ Лекции Практические занятия Лабораторные занятия Самостоятельная работа

Слайд 7

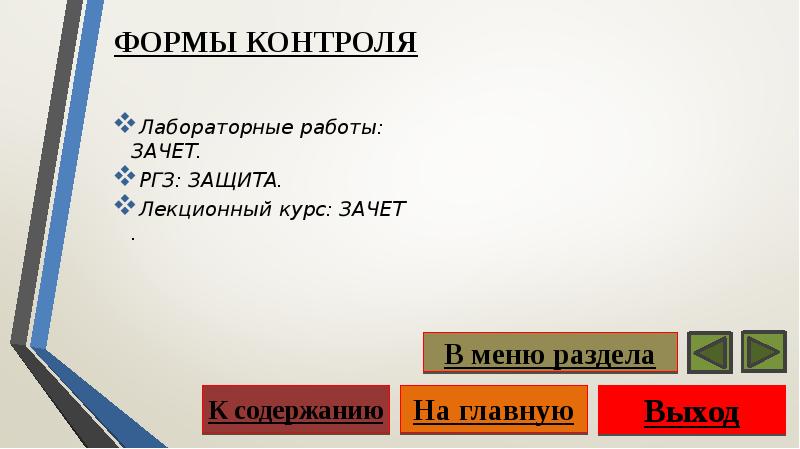

ФОРМЫ КОНТРОЛЯ Лабораторные работы: ЗАЧЕТ. РГЗ: ЗАЩИТА. Лекционный курс: ЗАЧЕТ .
Описание слайда:
ФОРМЫ КОНТРОЛЯ Лабораторные работы: ЗАЧЕТ. РГЗ: ЗАЩИТА. Лекционный курс: ЗАЧЕТ .

Слайд 8

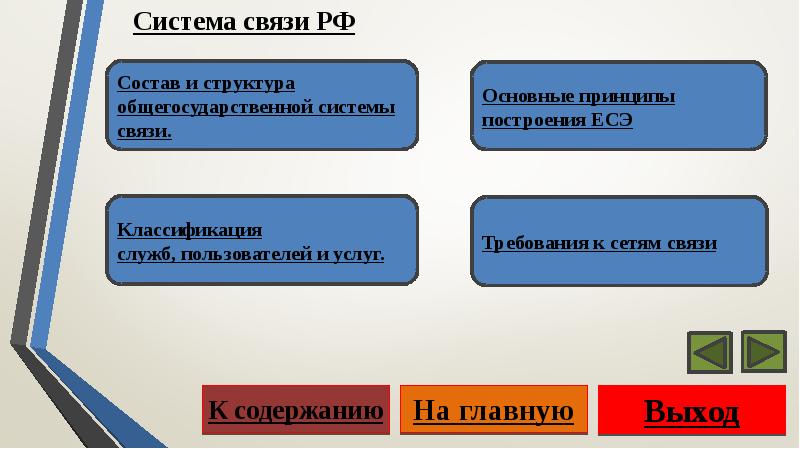

Система связи РФ
Описание слайда:
Система связи РФ

Слайд 9

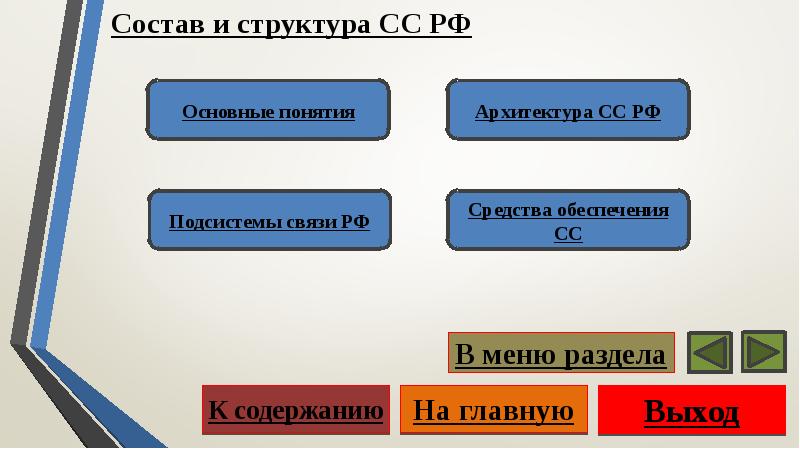

Состав и структура СС РФ
Описание слайда:
Состав и структура СС РФ

Слайд 10

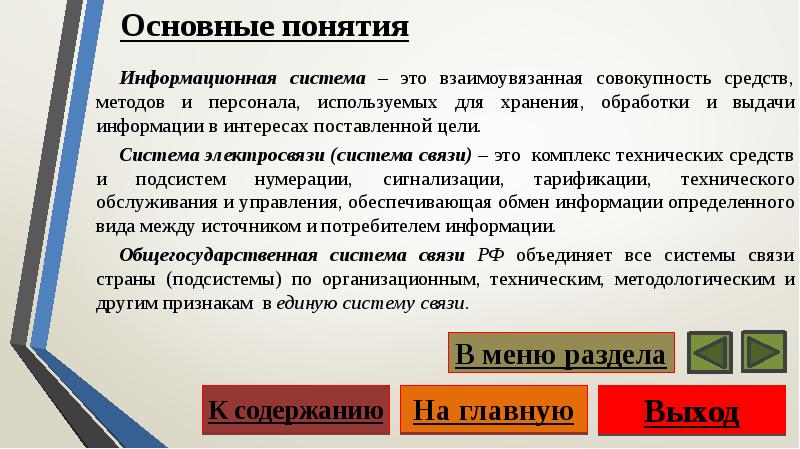

Основные понятия Информация – это совокупность сведений о событиях, явлениях, процессах, понятиях и фактах, предметах и лицах независимо от формы...
Описание слайда:
Основные понятия Информация – это совокупность сведений о событиях, явлениях, процессах, понятиях и фактах, предметах и лицах независимо от формы представления. Основные функции: коммуникативная; познавательная; управленческая. Формы движения информации: передача; распределение; восприятие; обработка; хранение; поиск; отображение.

Слайд 11

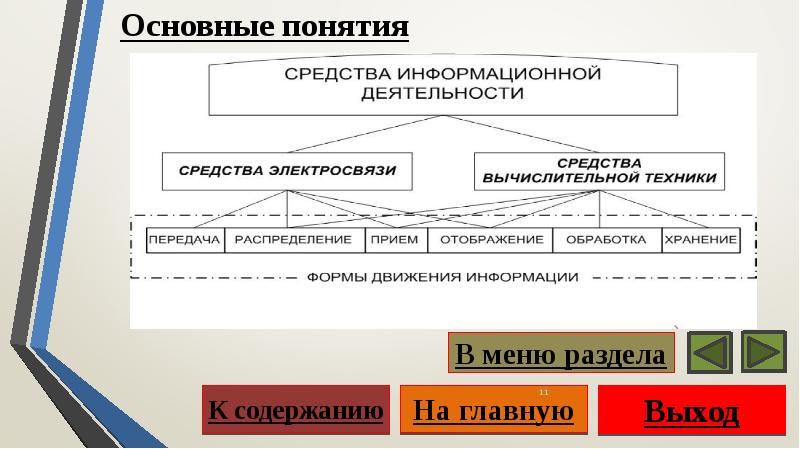

Сети Связи, слайд №11
Описание слайда:

Слайд 12


Сети Связи, слайд №12
Описание слайда:

Слайд 13

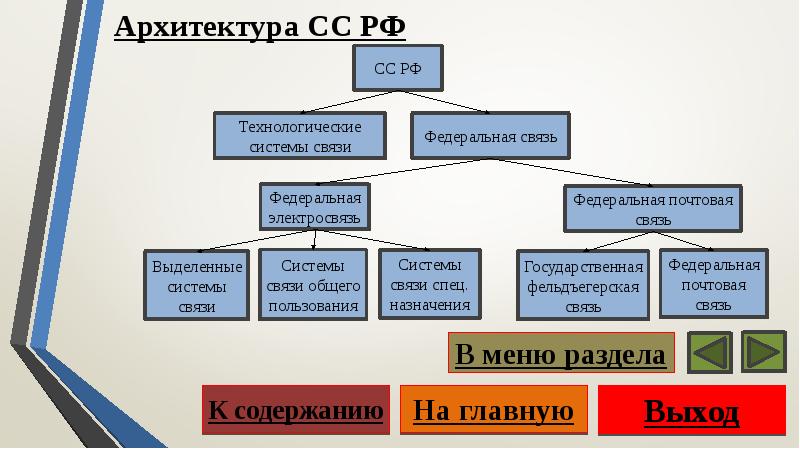

Архитектура СС РФ
Описание слайда:
Архитектура СС РФ

Слайд 14


Подсистемы связи РФ
Описание слайда:
Подсистемы связи РФ

Слайд 15

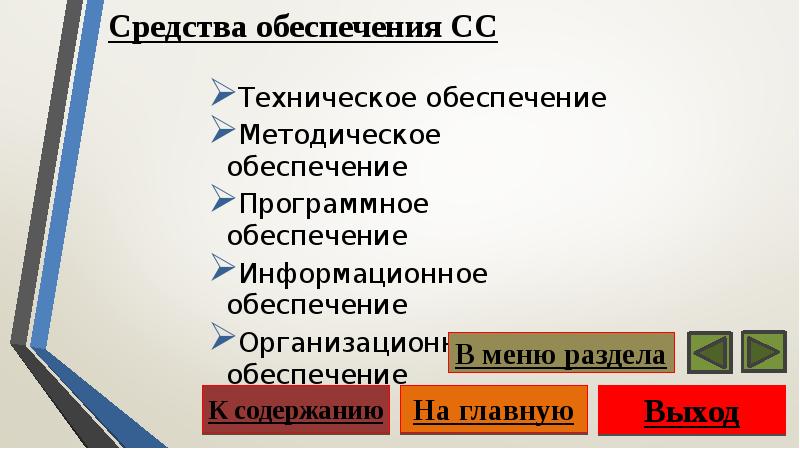

Средства обеспечения СС
Описание слайда:
Средства обеспечения СС

Слайд 16

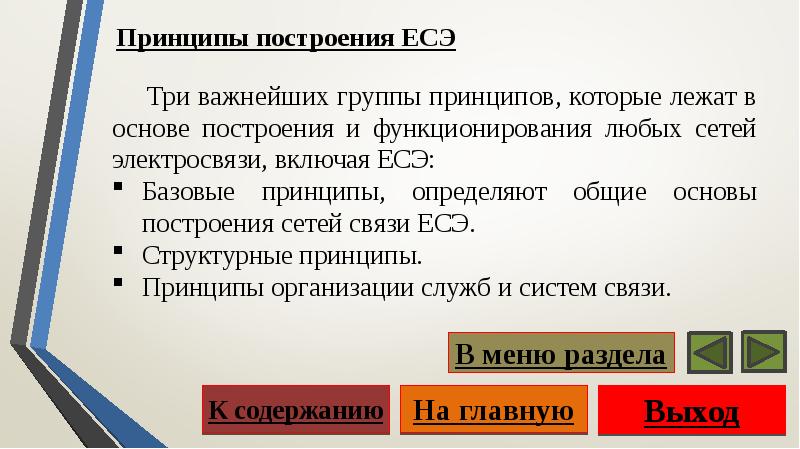

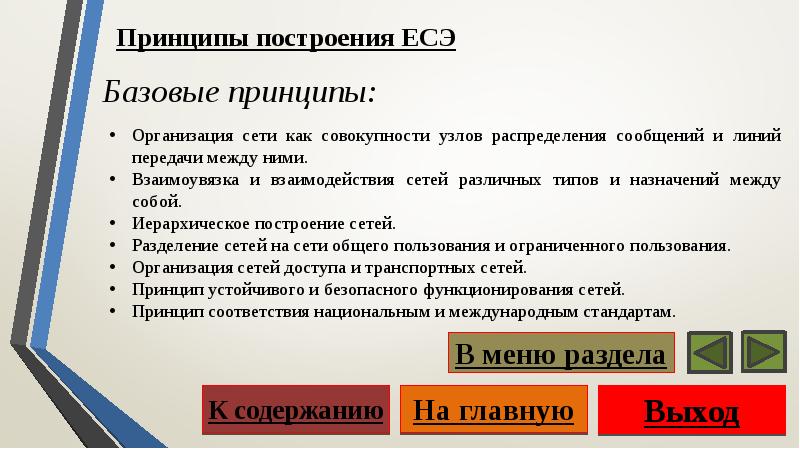

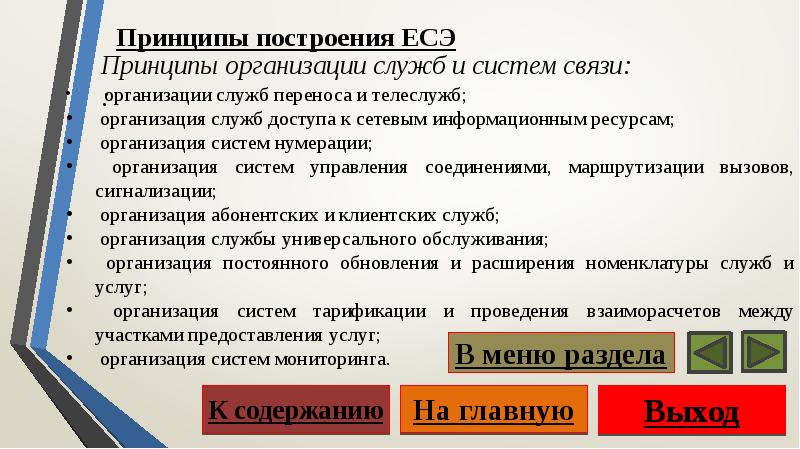

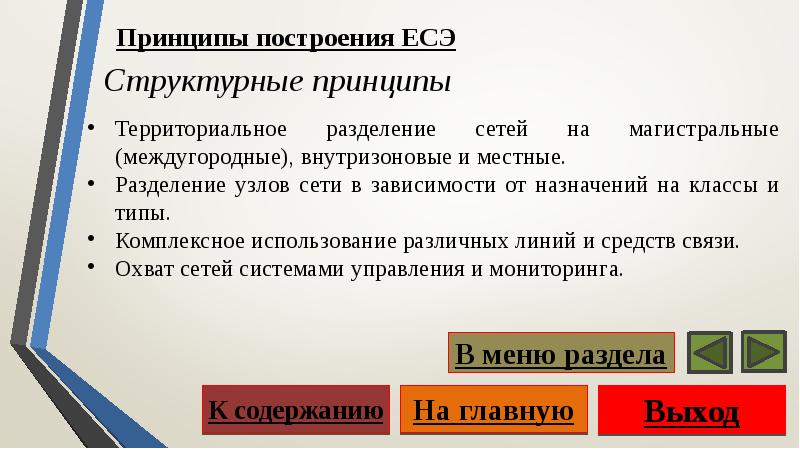

Основные принципы построения ЕСЭ
Описание слайда:
Основные принципы построения ЕСЭ

Слайд 17


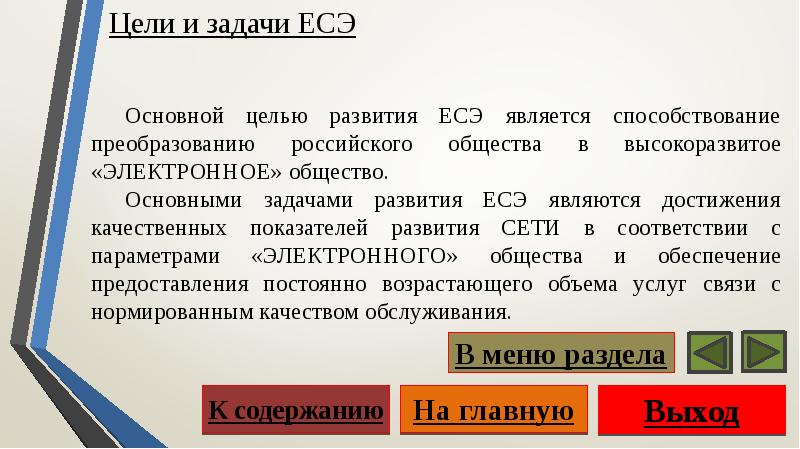

Сети Связи, слайд №17
Описание слайда:

Слайд 18


Сети Связи, слайд №18
Описание слайда:

Слайд 19


Сети Связи, слайд №19
Описание слайда:

Слайд 20


Сети Связи, слайд №20
Описание слайда:

Слайд 21


Сети Связи, слайд №21
Описание слайда:

Слайд 22


Архитектура ЕСЭ
Описание слайда:
Архитектура ЕСЭ

Слайд 23

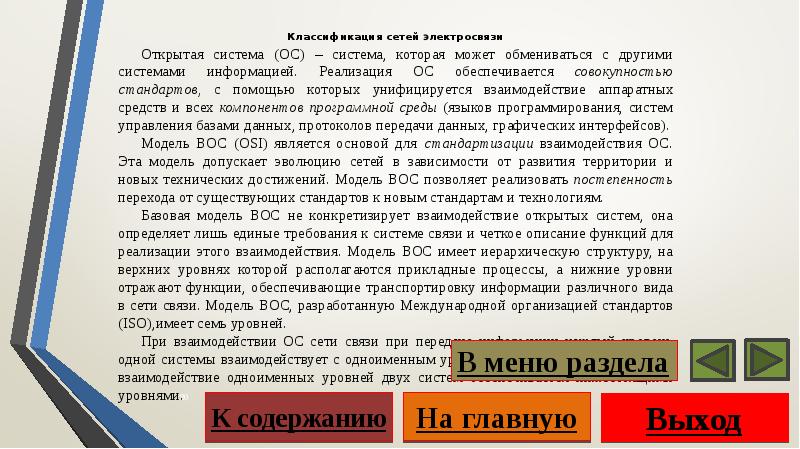

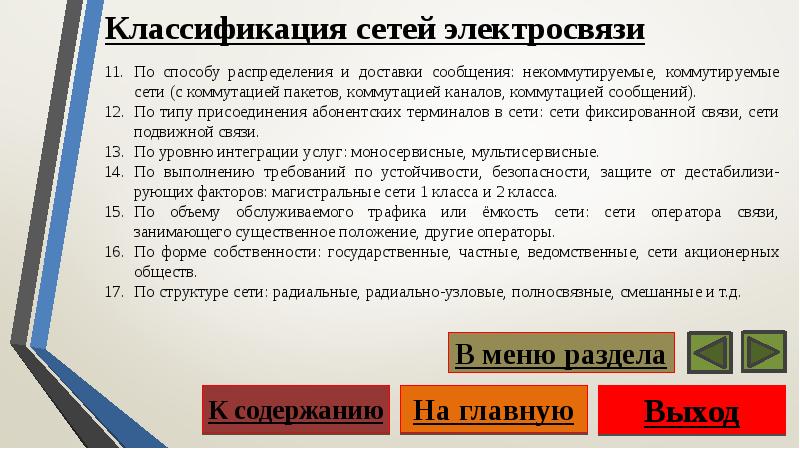

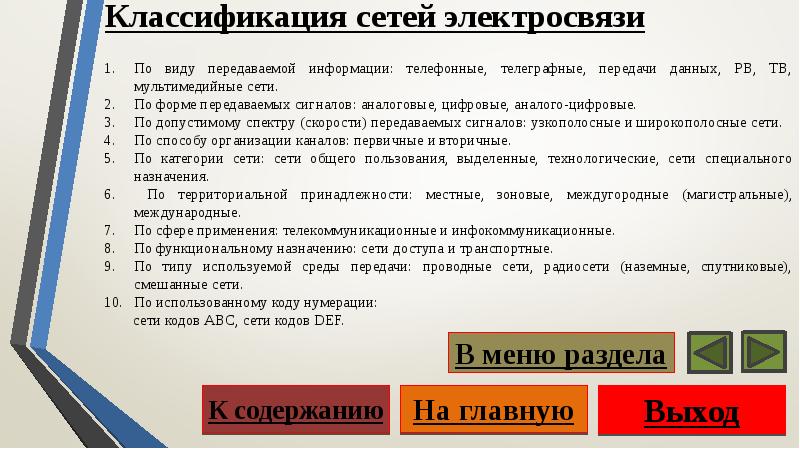

Классификация сетей электросвязи
Описание слайда:
Классификация сетей электросвязи

Слайд 24


Сети Связи, слайд №24
Описание слайда:

Слайд 25


Функциональная схема ЕСЭ
Описание слайда:
Функциональная схема ЕСЭ

Слайд 26

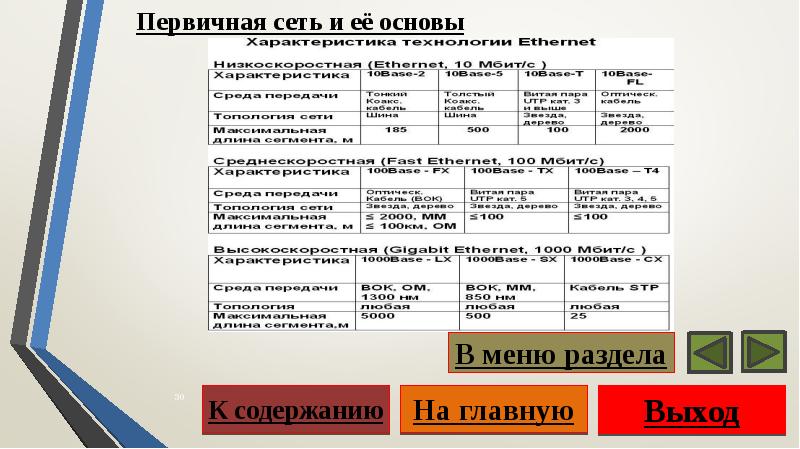

Первичная (ПС) и вторичные сети (ВС)
Описание слайда:
Первичная (ПС) и вторичные сети (ВС)

Слайд 27


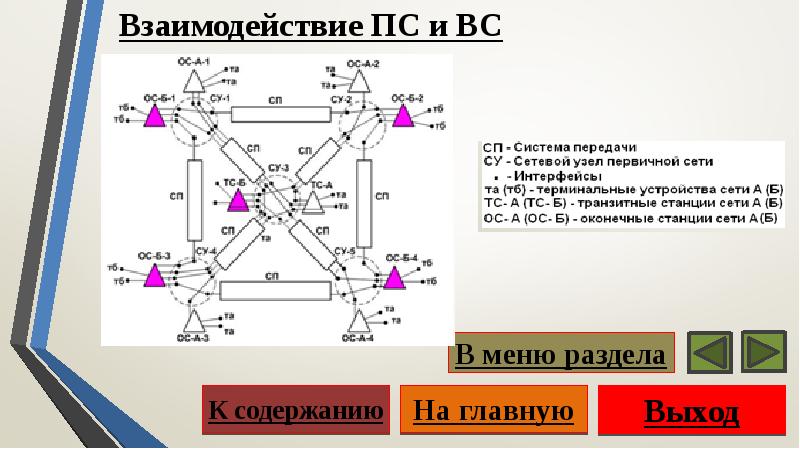

Сети Связи, слайд №27
Описание слайда:

Слайд 28


Сети Связи, слайд №28
Описание слайда:

Слайд 29

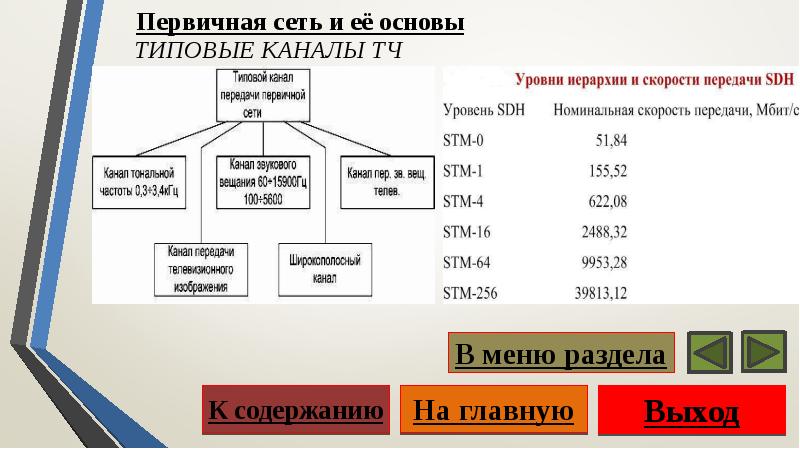

Типовые каналы и тракты ПС
Описание слайда:
Типовые каналы и тракты ПС

Слайд 30


Сети Связи, слайд №30
Описание слайда:

Слайд 31

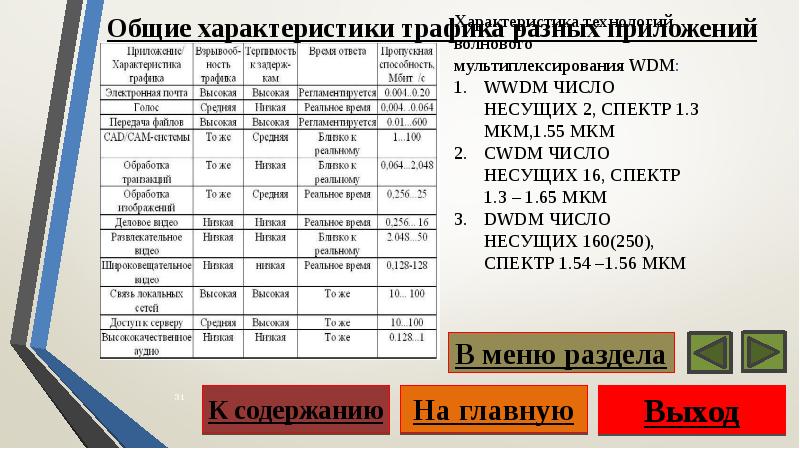

Общие характеристики трафика разных приложений
Описание слайда:
Общие характеристики трафика разных приложений

Слайд 32


Категории СЭ и структура ПС
Описание слайда:
Категории СЭ и структура ПС

Слайд 33

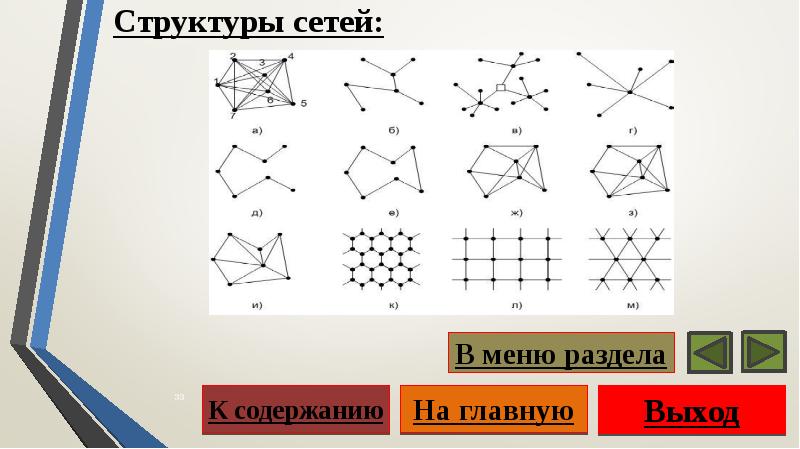

Структуры сетей:
Описание слайда:
Структуры сетей:

Слайд 34


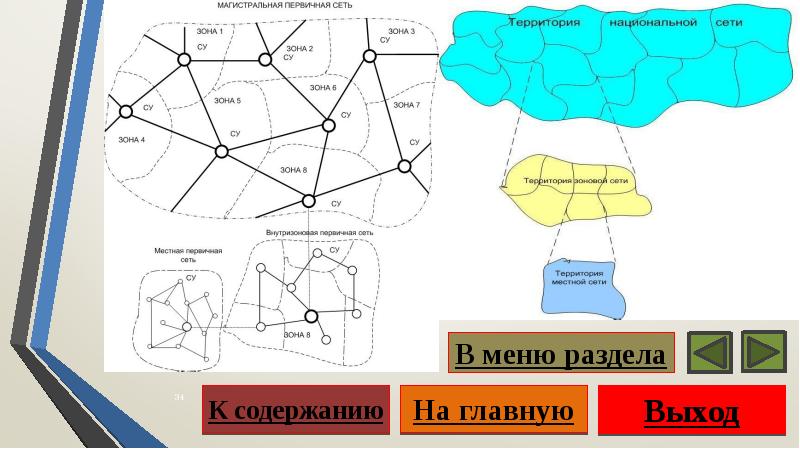

Сети Связи, слайд №34
Описание слайда:

Слайд 35


Общая структура инфокоммуникационной сети:
Описание слайда:
Общая структура инфокоммуникационной сети:

Слайд 36

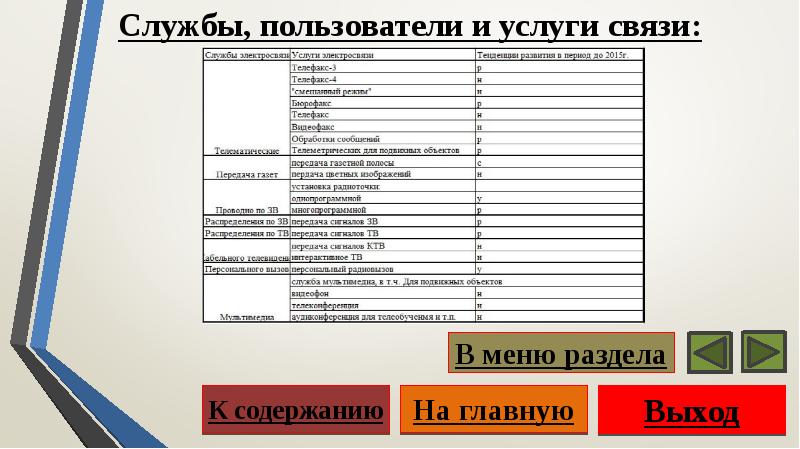

Службы, пользователи и услуги связи:
Описание слайда:
Службы, пользователи и услуги связи:

Слайд 37


Службы, пользователи и услуги связи:
Описание слайда:
Службы, пользователи и услуги связи:

Слайд 38


Сети Связи, слайд №38
Описание слайда:

Слайд 39

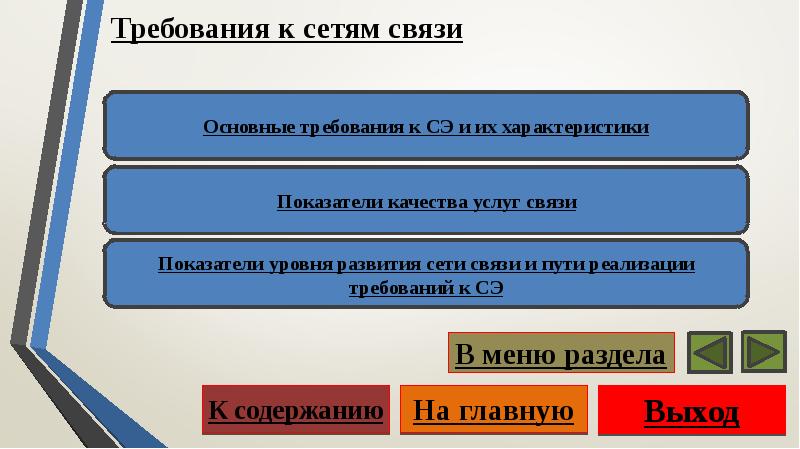

Требования к сетям связи
Описание слайда:
Требования к сетям связи

Слайд 40

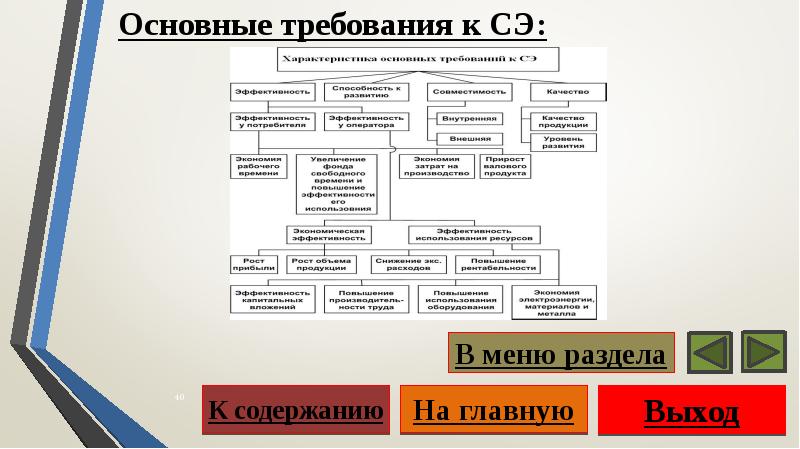

Основные требования к СЭ:
Описание слайда:
Основные требования к СЭ:

Слайд 41

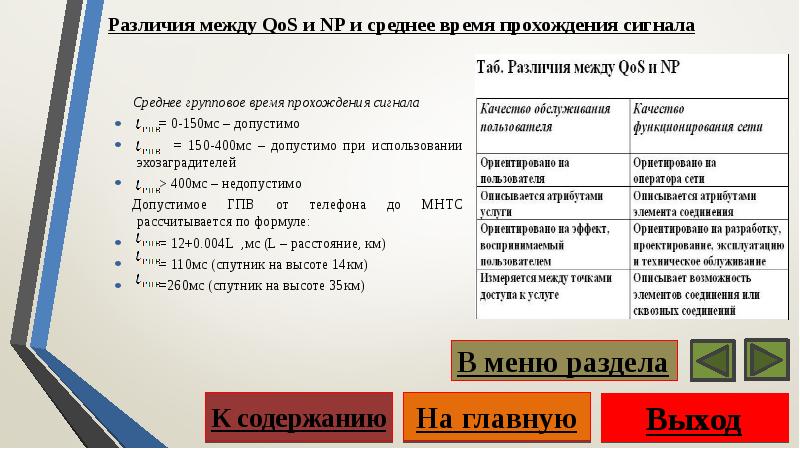

Показатели качества услуг связи
Описание слайда:
Показатели качества услуг связи

Слайд 42


плотность оконечных устройств; плотность оконечных устройств; уровень потребления услуг; номенклатуру потребляемых услуг; доступность сети....
Описание слайда:
плотность оконечных устройств; плотность оконечных устройств; уровень потребления услуг; номенклатуру потребляемых услуг; доступность сети. Реализация требований, предъявляемых СЭ, достигается: правильным выбором норм качества с учетом требований потребителей, технических возможностей сети и экономических показателей. выборам вида связи; выбором форм предоставления информации; способов распределения и доставки сообщений; использованием соответствующей информационной технологии, каналообразующей, коммутационной аппаратуры, системы управления с обеспечением их максимального использования и интеграции; создание оптимальных алгоритмов управления и обслуживания сети; созданием оптимальной структуры сети; автоматизацией процессов строительства, монтаж, тренировки и эксплуатации средств связи и вычислительной техники.

Слайд 43

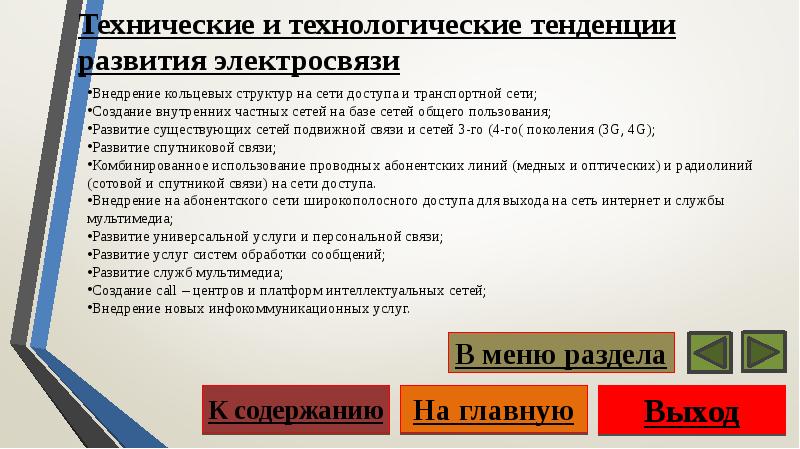

Технические и технологические тенденции развития электросвязи Глобализация и цифровизация; Конвергенция телекоммуникационных и информационных сетей и...
Описание слайда:
Технические и технологические тенденции развития электросвязи Глобализация и цифровизация; Конвергенция телекоммуникационных и информационных сетей и превращение их в инфокоммуникационную сеть. Переход к построению МС на базе концепции NGN и IMS; Развитие концепции «сеть доступа – транспортная сеть; Внедрение на транспортной сети методов пакетного способа доставки сообщений; Внедрение ВОЛС и волоконно – оптических технологий со спектральным уплотнением;

Слайд 44


Сети Связи, слайд №44
Описание слайда:

Слайд 45


Принципы построения цифровых сетей
Описание слайда:
Принципы построения цифровых сетей

Слайд 46


Общие положения
Описание слайда:
Общие положения

Слайд 47

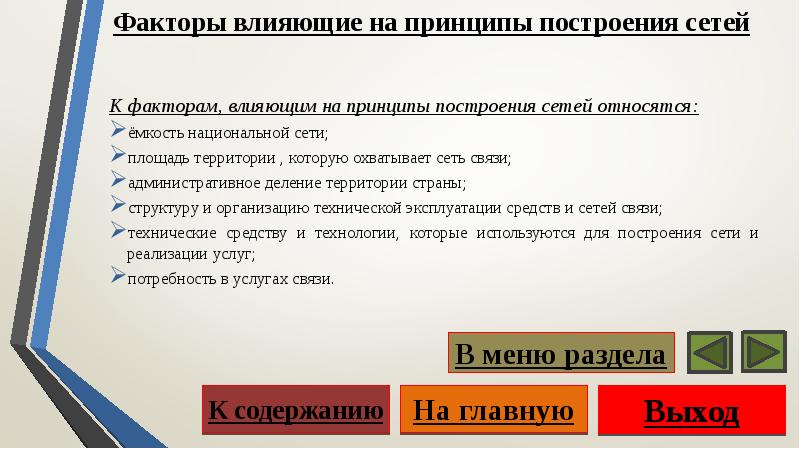

Факторы влияющие на принципы построения сетей К факторам, влияющим на принципы построения сетей относятся: ёмкость национальной сети; площадь...
Описание слайда:
Факторы влияющие на принципы построения сетей К факторам, влияющим на принципы построения сетей относятся: ёмкость национальной сети; площадь территории , которую охватывает сеть связи; административное деление территории страны; структуру и организацию технической эксплуатации средств и сетей связи; технические средству и технологии, которые используются для построения сети и реализации услуг; потребность в услугах связи.

Слайд 48


Основные преимущества цифровизации сети Цифровое оборудование создается на основе больших интегральных схем, технология производства которых...
Описание слайда:
Основные преимущества цифровизации сети Цифровое оборудование создается на основе больших интегральных схем, технология производства которых постоянно совершенствуется. Это позволяет : снижать стоимость цифрового оборудования; уменьшать его габариты; повысить надежность производимого оборудования; снизить потребление электроэнергии в период эксплуатации; увеличить функциональные возможности различных устройств. Цифровые методы обработки сигналов (ЦМОС) позволяют повысить пропускную способность сети за счет сжатия передаваемых сигналов.

Слайд 49

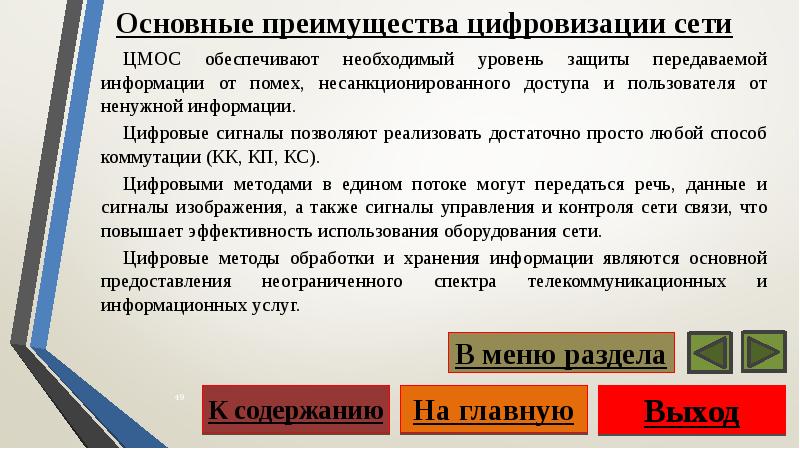

Основные преимущества цифровизации сети ЦМОС обеспечивают необходимый уровень защиты передаваемой информации от помех, несанкционированного доступа и...
Описание слайда:
Основные преимущества цифровизации сети ЦМОС обеспечивают необходимый уровень защиты передаваемой информации от помех, несанкционированного доступа и пользователя от ненужной информации. Цифровые сигналы позволяют реализовать достаточно просто любой способ коммутации (КК, КП, КС). Цифровыми методами в едином потоке могут передаться речь, данные и сигналы изображения, а также сигналы управления и контроля сети связи, что повышает эффективность использования оборудования сети. Цифровые методы обработки и хранения информации являются основной предоставления неограниченного спектра телекоммуникационных и информационных услуг.

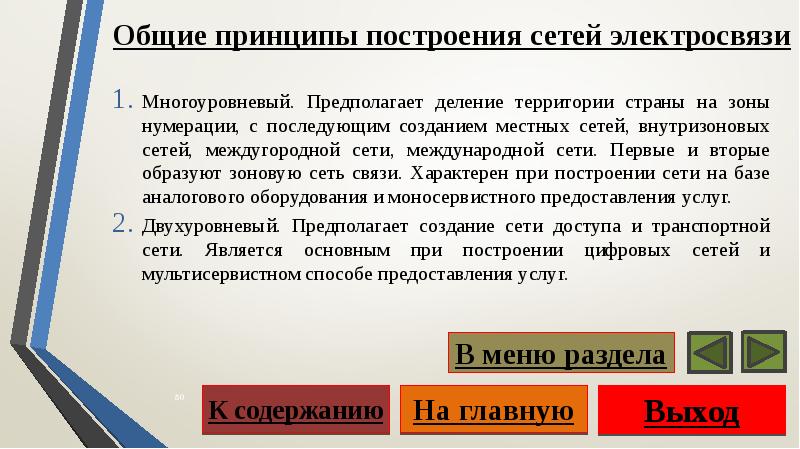

Слайд 50


Общие принципы построения сетей электросвязи Многоуровневый. Предполагает деление территории страны на зоны нумерации, с последующим созданием...
Описание слайда:
Общие принципы построения сетей электросвязи Многоуровневый. Предполагает деление территории страны на зоны нумерации, с последующим созданием местных сетей, внутризоновых сетей, междугородной сети, международной сети. Первые и вторые образуют зоновую сеть связи. Характерен при построении сети на базе аналогового оборудования и моносервистного предоставления услуг. Двухуровневый. Предполагает создание сети доступа и транспортной сети. Является основным при построении цифровых сетей и мультисервистном способе предоставления услуг.

Слайд 51

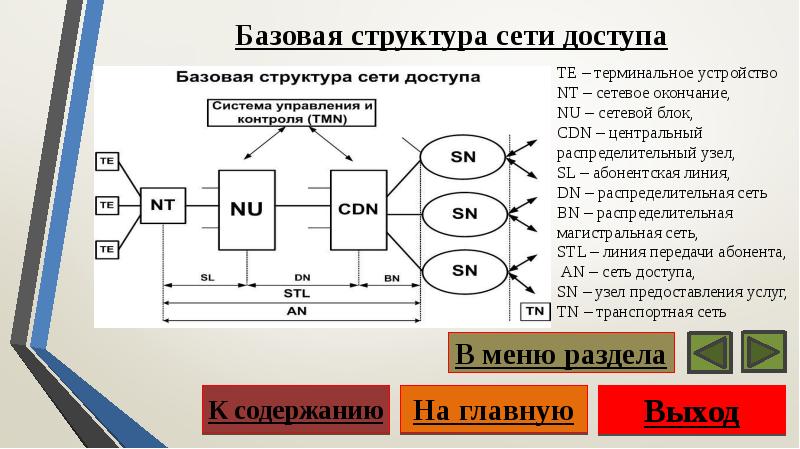

Базовая структура сети доступа
Описание слайда:
Базовая структура сети доступа

Слайд 52


Структура транспортной сети
Описание слайда:
Структура транспортной сети

Слайд 53


Структура транспортной сети на базе SDH:
Описание слайда:
Структура транспортной сети на базе SDH:

Слайд 54


Структура современной транспортной сети
Описание слайда:
Структура современной транспортной сети

Слайд 55


Стратегии модернизации сетей связи
Описание слайда:
Стратегии модернизации сетей связи

Слайд 56

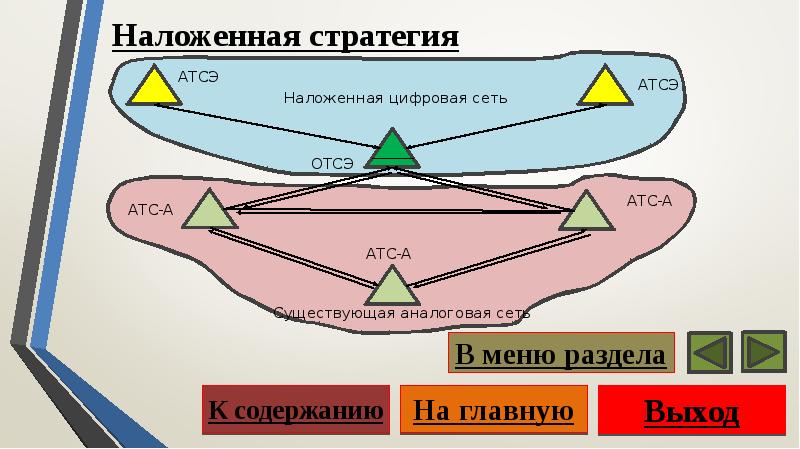

Наложенная стратегия
Описание слайда:
Наложенная стратегия

Слайд 57

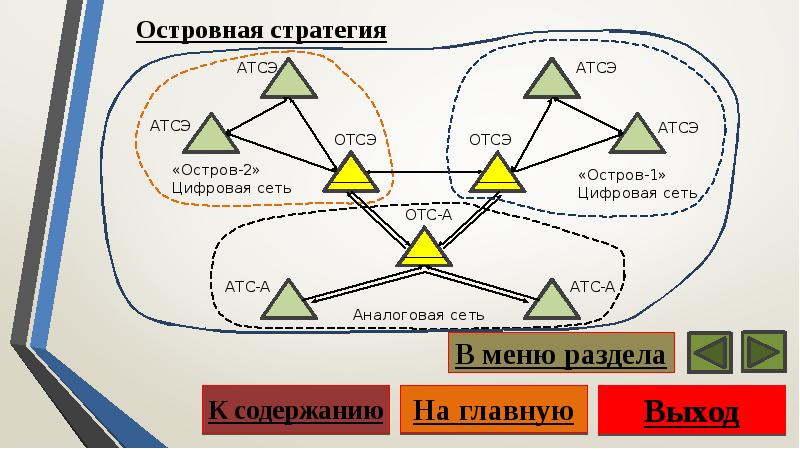

Островная стратегия
Описание слайда:
Островная стратегия

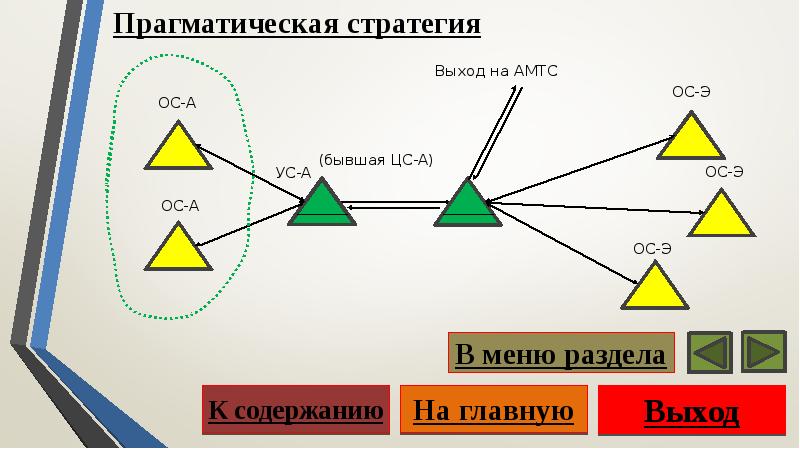

Слайд 58


Прагматическая стратегия
Описание слайда:
Прагматическая стратегия

Слайд 59


Сети NGN
Описание слайда:
Сети NGN

Слайд 60


Системы ТфОП, построение сетей
Описание слайда:
Системы ТфОП, построение сетей

Слайд 61

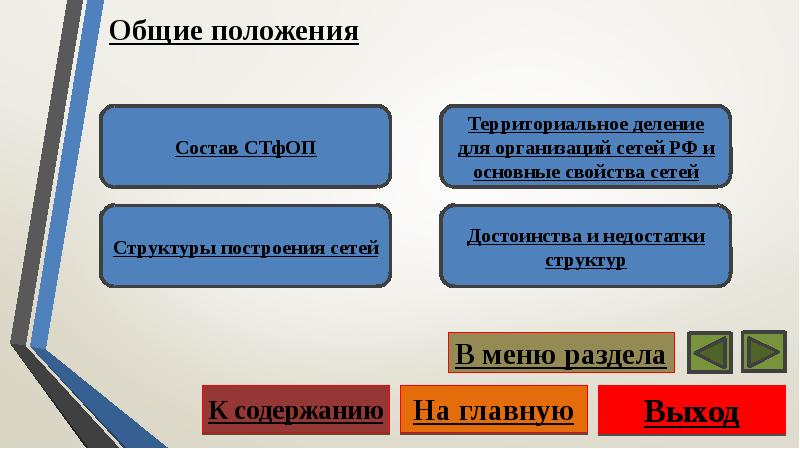

Общие положения
Описание слайда:
Общие положения

Слайд 62

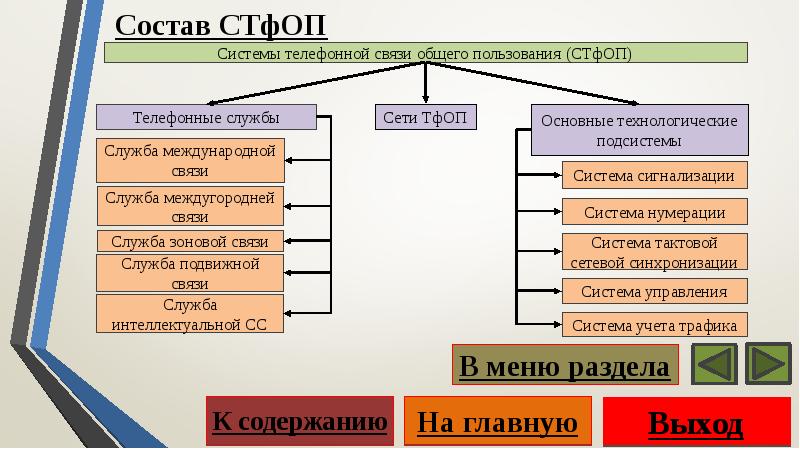

Состав СТфОП
Описание слайда:
Состав СТфОП

Слайд 63


Классификация сетей ТфОП
Описание слайда:
Классификация сетей ТфОП

Слайд 64


Территориальное деление для организаций сетей РФ и основные свойства сетей
Описание слайда:
Территориальное деление для организаций сетей РФ и основные свойства сетей

Слайд 65


Структуры построения сетей
Описание слайда:
Структуры построения сетей

Слайд 66


Достоинства и недостатки структур Радиального (радиально-узлового) способ построения сети. ДОСТОИНСТВА: Линейная зависимость числа пунктов СЛ от...
Описание слайда:
Достоинства и недостатки структур Радиального (радиально-узлового) способ построения сети. ДОСТОИНСТВА: Линейная зависимость числа пунктов СЛ от числа станций на сети (N=n-1) Применение транзитных узлов обеспечивает концентрацию нагрузки на пучки СЛ, что приводит к повышению эффективности использования СЛ и снижению затрат на сеть. НЕДОСТАТКИ: Низкая структурная надежность сети. Увеличение длины используемых каналов связи между периферийными станциями. Необходимость использования транзитного оборудования. Увеличение времени установления соединения и времени передачи информации. Снижение качества тракта телефонной передачи.

Слайд 67


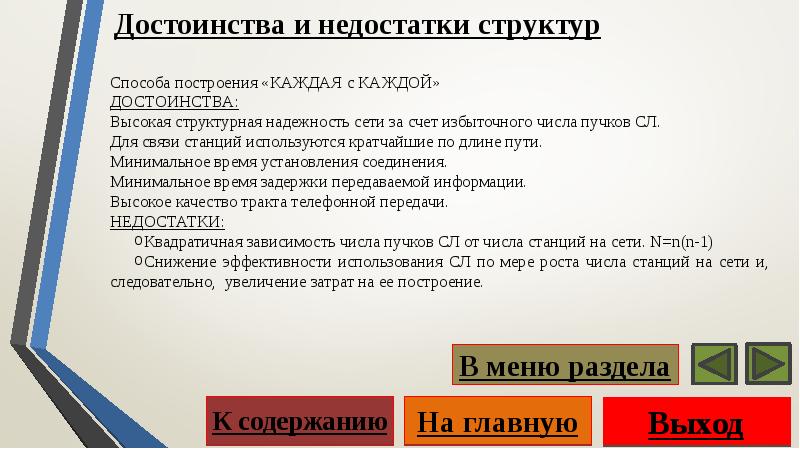

Сети Связи, слайд №67
Описание слайда:

Слайд 68


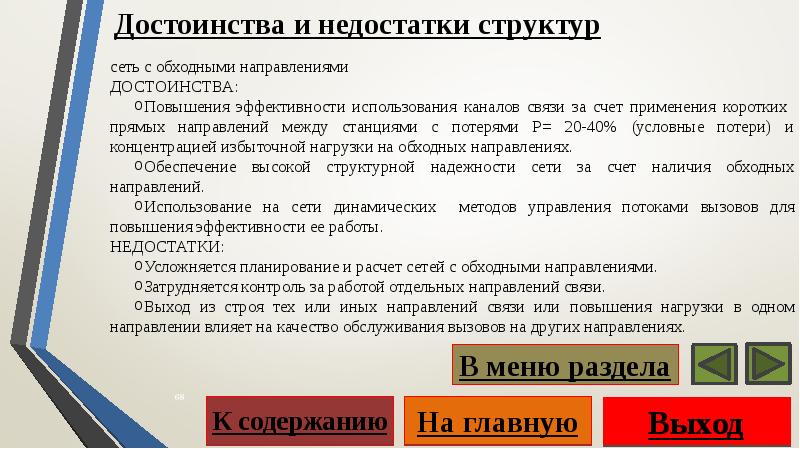

Сети Связи, слайд №68
Описание слайда:

Слайд 69


Принципы построения местных сетей
Описание слайда:
Принципы построения местных сетей

Слайд 70

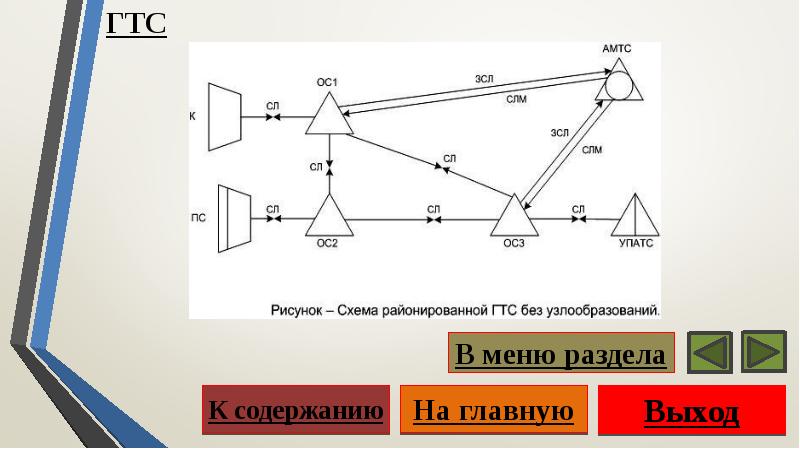

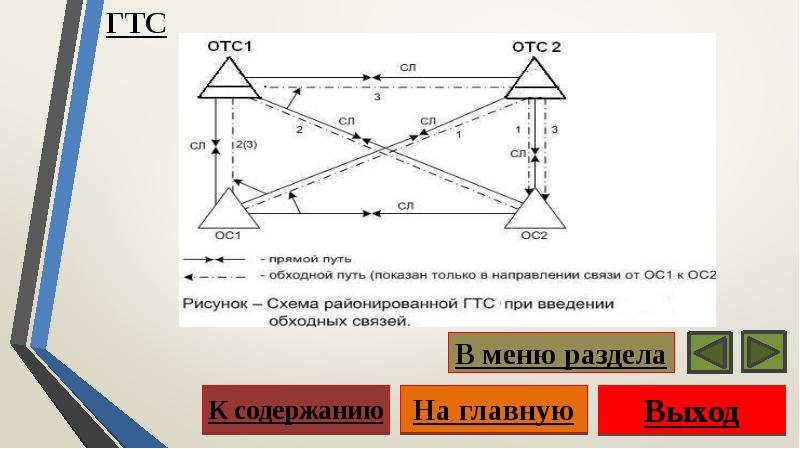

ГТС
Описание слайда:
ГТС

Слайд 71


Сети Связи, слайд №71
Описание слайда:

Слайд 72


Сети Связи, слайд №72
Описание слайда:

Слайд 73


Сети Связи, слайд №73
Описание слайда:

Слайд 74

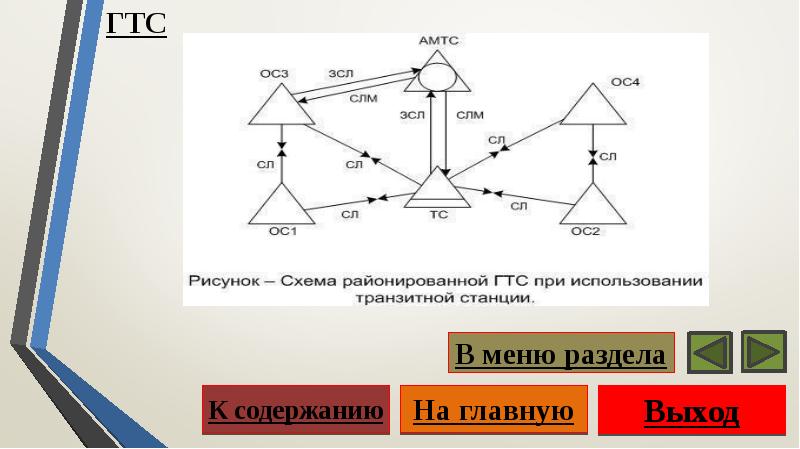

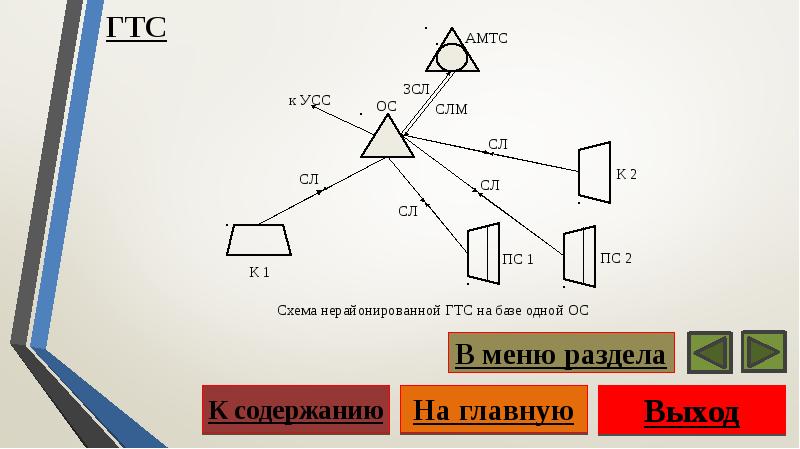

ГТС
Описание слайда:
ГТС

Слайд 75


ГТС
Описание слайда:
ГТС

Слайд 76


ГТС
Описание слайда:
ГТС

Слайд 77

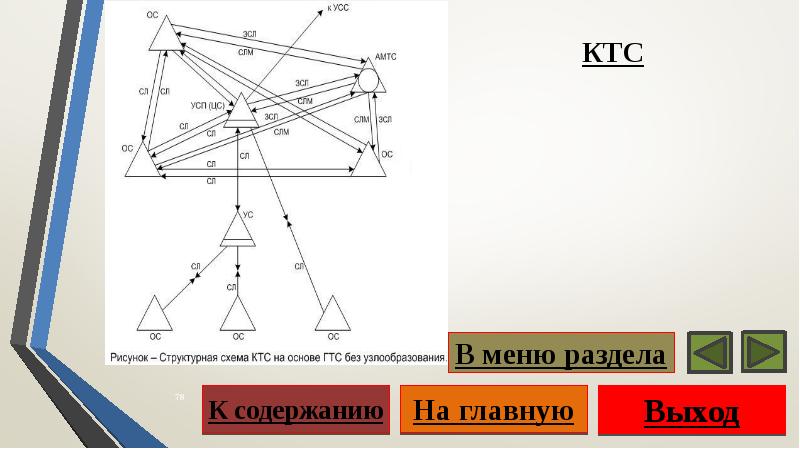

КТС
Описание слайда:
КТС

Слайд 78


КТС
Описание слайда:
КТС

Слайд 79


СТС
Описание слайда:
СТС

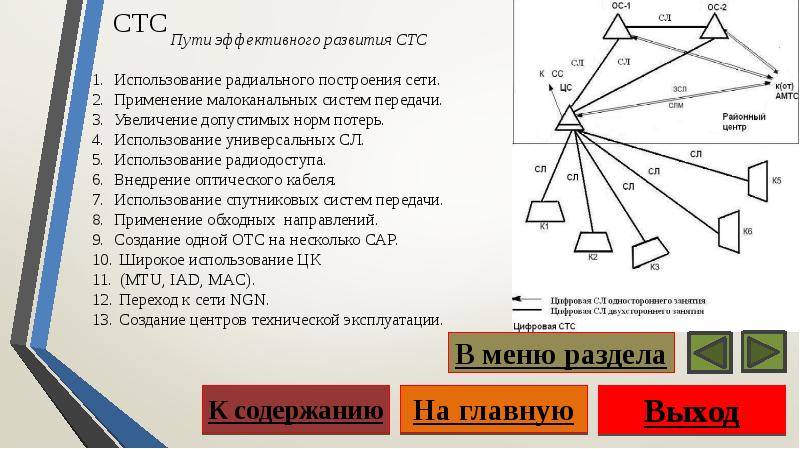

Слайд 80


СТС
Описание слайда:
СТС

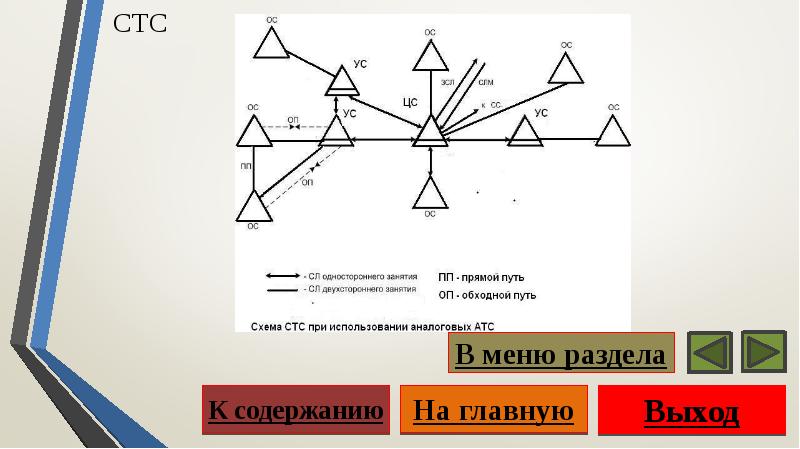

Слайд 81


СТС
Описание слайда:
СТС

Слайд 82


Особенности города и САР
Описание слайда:
Особенности города и САР

Слайд 83

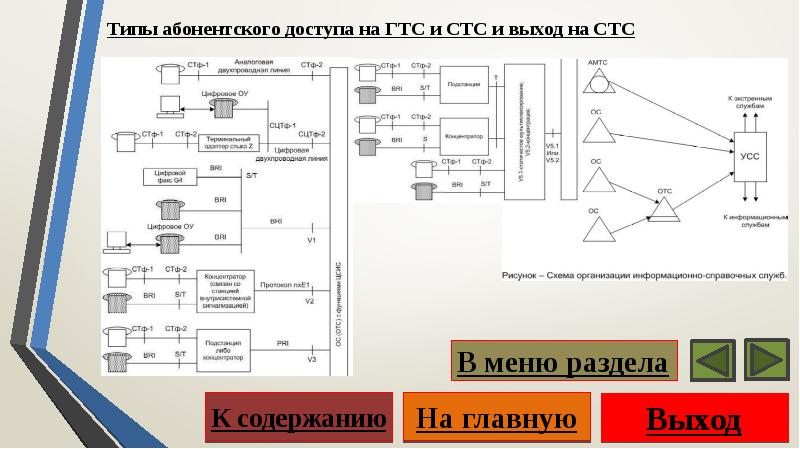

Типы абонентского доступа на ГТС и СТС и выход на СТС
Описание слайда:
Типы абонентского доступа на ГТС и СТС и выход на СТС

Слайд 84

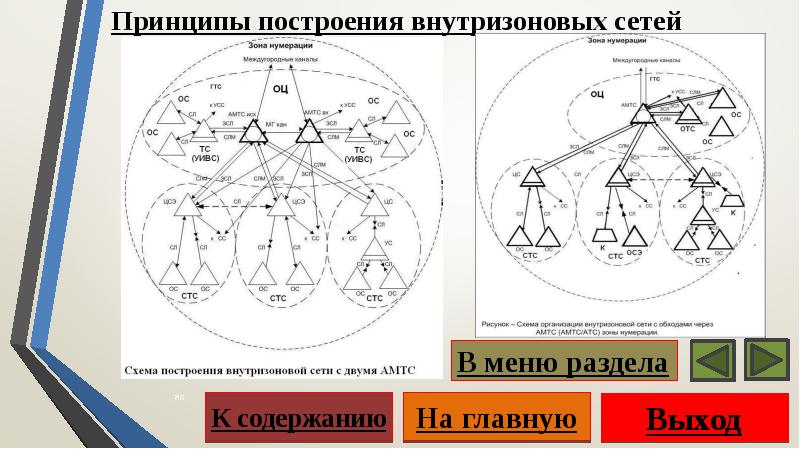

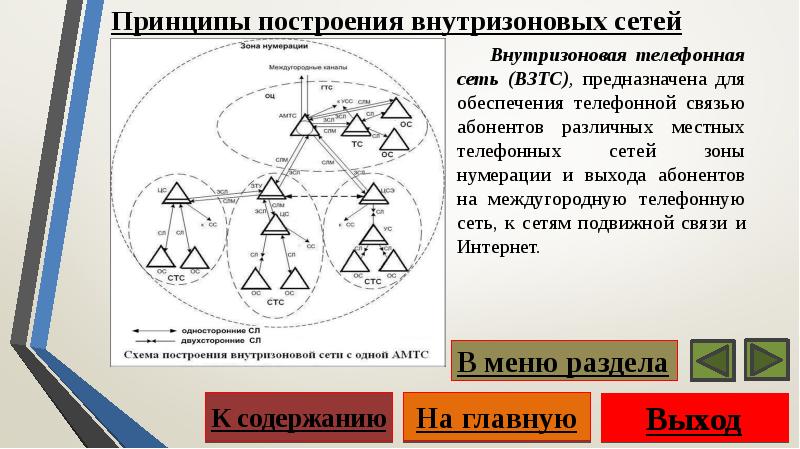

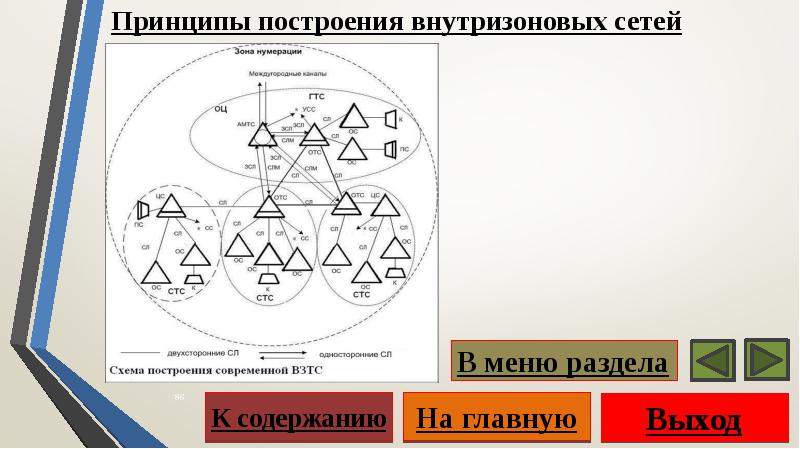

Принципы построения внутризоновых сетей
Описание слайда:
Принципы построения внутризоновых сетей

Слайд 85


Принципы построения внутризоновых сетей
Описание слайда:
Принципы построения внутризоновых сетей

Слайд 86


Принципы построения внутризоновых сетей
Описание слайда:
Принципы построения внутризоновых сетей

Слайд 87


Принципы построения междугородной и международной сетей
Описание слайда:
Принципы построения междугородной и международной сетей

Слайд 88


Принципы построения междугородной и международной сетей
Описание слайда:
Принципы построения междугородной и международной сетей

Слайд 89

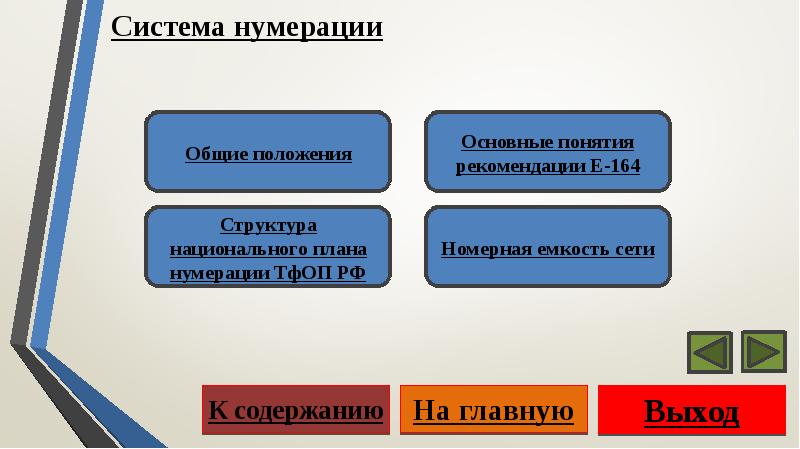

Система нумерации
Описание слайда:
Система нумерации

Слайд 90


Общие положения
Описание слайда:
Общие положения

Слайд 91


Основные требования к системам нумерации Нумерация (адресация) - это цифровое, буквенное, символьное обозначение или комбинации таких обозначений,...
Описание слайда:
Основные требования к системам нумерации Нумерация (адресация) - это цифровое, буквенное, символьное обозначение или комбинации таких обозначений, предназначенные для однозначного определения сети связи и (или) ее узловых или оконечных элементов. Основные требования к системе нумерации: Отсутствие одинаковых номеров оконечных устройств и точек доступа на единой сети. Неизменности системы нумерации в течении длительного времени. Достаточные запасы емкости нумерации с учетом развития сети. Простота структуры номера. Возможность сохранения за абонентом номера при смене оператора и перемещении в пространстве. Возможность простого перехода от системы нумерации одного типа к системе нумерации другого типа.

Слайд 92

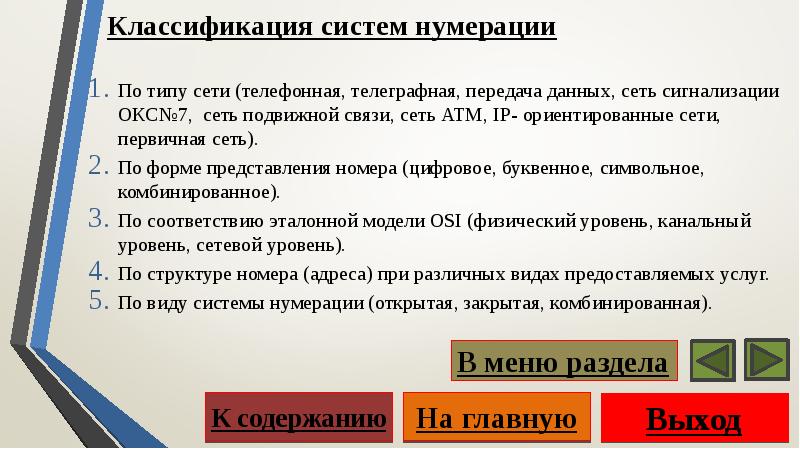

Классификация систем нумерации По типу сети (телефонная, телеграфная, передача данных, сеть сигнализации ОКС№7, сеть подвижной связи, сеть АТМ, IP-...
Описание слайда:
Классификация систем нумерации По типу сети (телефонная, телеграфная, передача данных, сеть сигнализации ОКС№7, сеть подвижной связи, сеть АТМ, IP- ориентированные сети, первичная сеть). По форме представления номера (цифровое, буквенное, символьное, комбинированное). По соответствию эталонной модели OSI (физический уровень, канальный уровень, сетевой уровень). По структуре номера (адреса) при различных видах предоставляемых услуг. По виду системы нумерации (открытая, закрытая, комбинированная).

Слайд 93

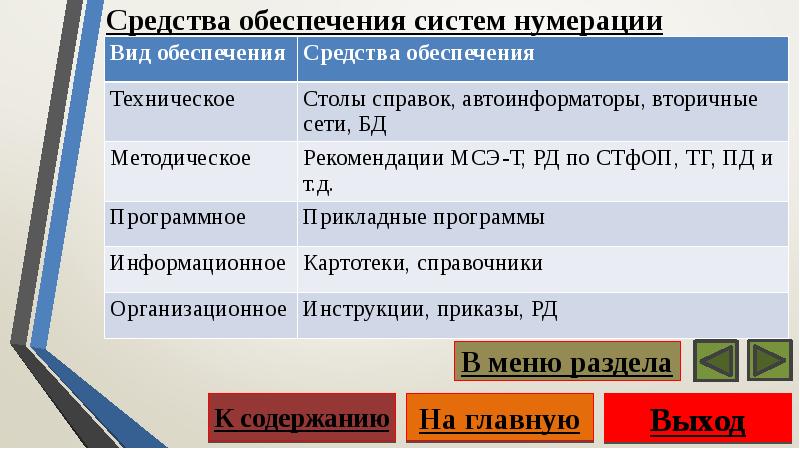

Средства обеспечения систем нумерации
Описание слайда:
Средства обеспечения систем нумерации

Слайд 94


Рекомендации по системам нумерации Рекомендации МСЭ по нумерации в сетях электросвязи общего пользования
Описание слайда:
Рекомендации по системам нумерации Рекомендации МСЭ по нумерации в сетях электросвязи общего пользования

Слайд 95

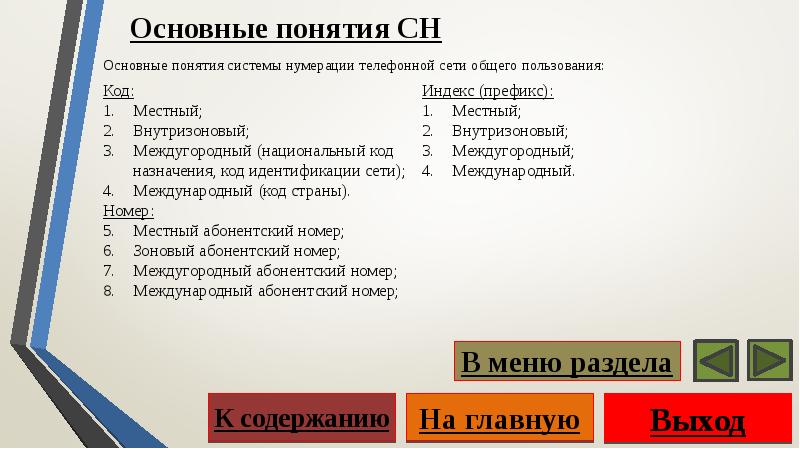

Основные понятия СН
Описание слайда:
Основные понятия СН

Слайд 96


Основные понятия рекомендации Е-164
Описание слайда:
Основные понятия рекомендации Е-164

Слайд 97

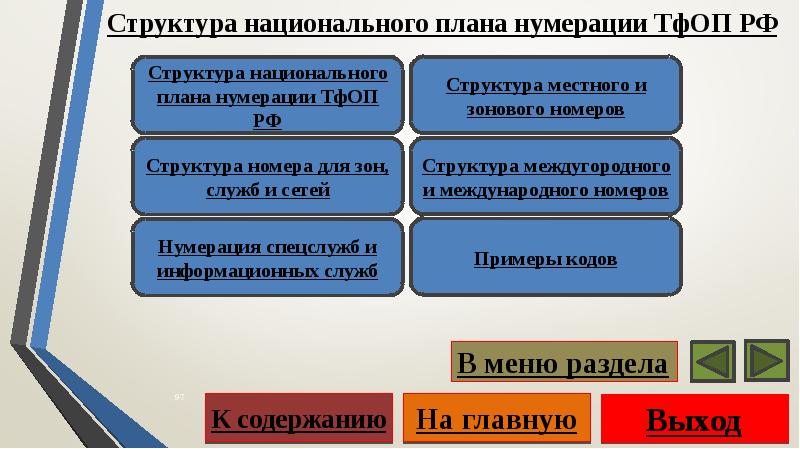

Структура национального плана нумерации ТфОП РФ
Описание слайда:
Структура национального плана нумерации ТфОП РФ

Слайд 98


Структура национального плана нумерации ТфОП РФ
Описание слайда:
Структура национального плана нумерации ТфОП РФ

Слайд 99

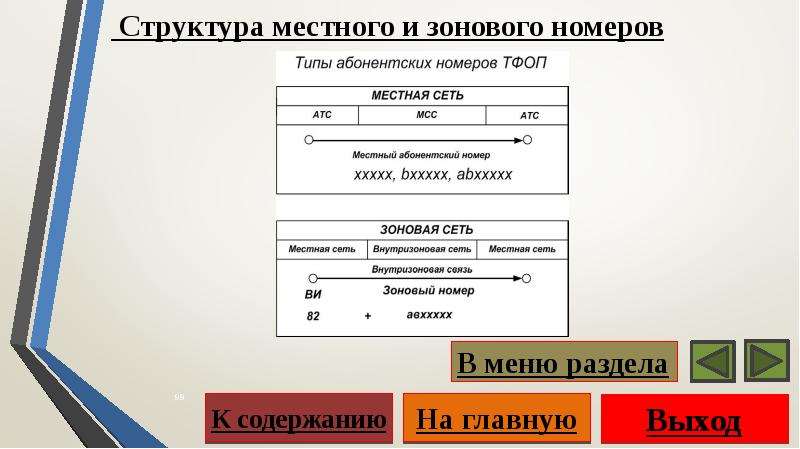

Структура местного и зонового номеров
Описание слайда:
Структура местного и зонового номеров

Слайд 100


Структура номера для зон, служб и сетей
Описание слайда:
Структура номера для зон, служб и сетей

Слайд 101


Структура междугородного и международного номеров
Описание слайда:
Структура междугородного и международного номеров

Слайд 102


Нумерация спецслужб и информационных служб
Описание слайда:
Нумерация спецслужб и информационных служб

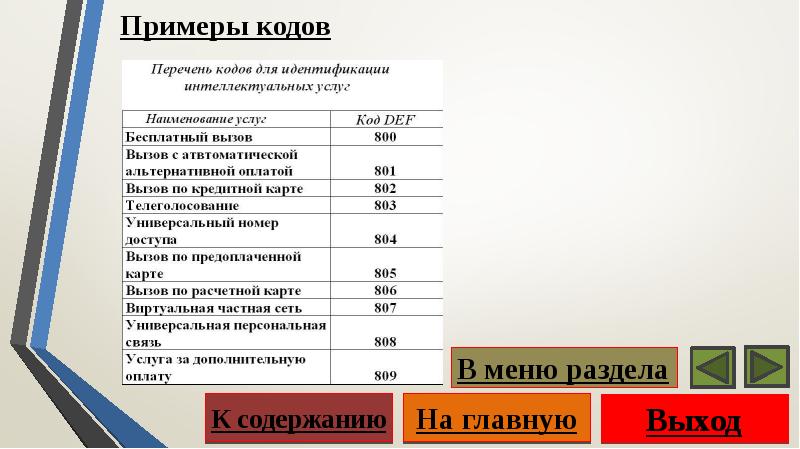

Слайд 103


Примеры кодов
Описание слайда:
Примеры кодов

Слайд 104


Примеры кодов
Описание слайда:
Примеры кодов

Слайд 105


Номерная емкость сети
Описание слайда:
Номерная емкость сети

Слайд 106

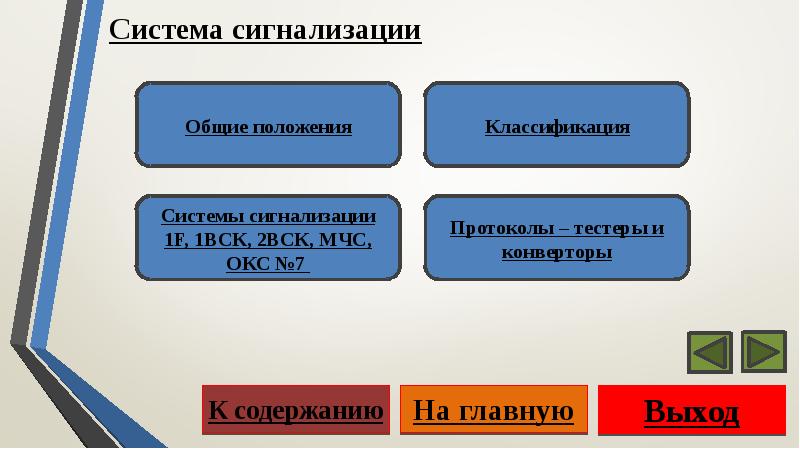

Система сигнализации
Описание слайда:
Система сигнализации

Слайд 107

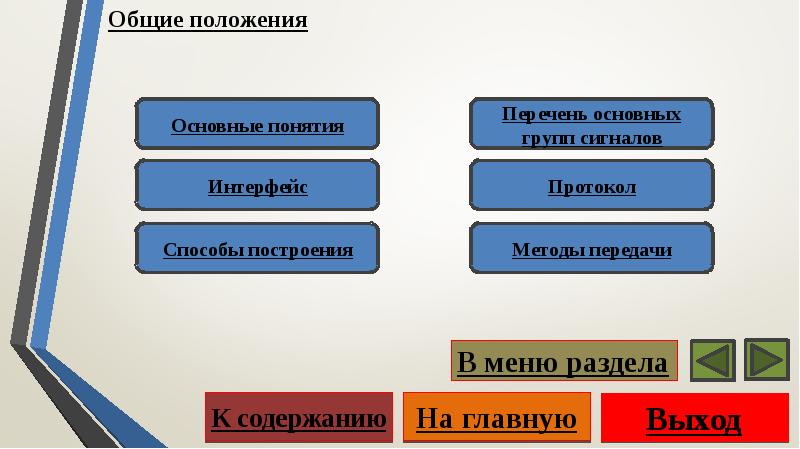

Общие положения
Описание слайда:
Общие положения

Слайд 108

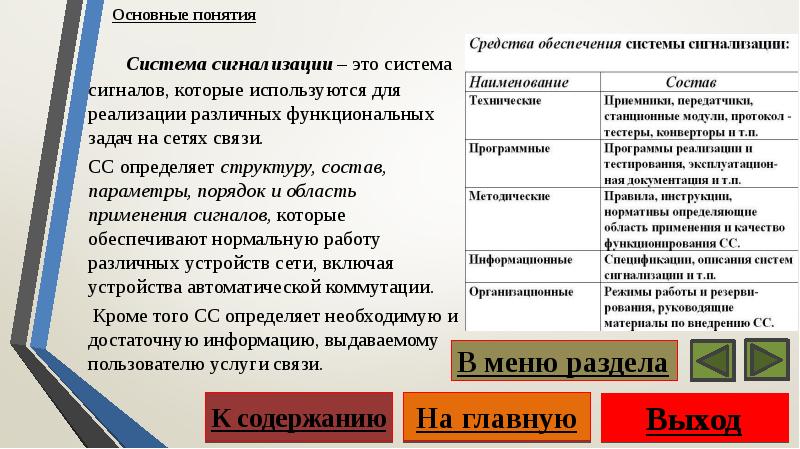

Основные понятия Система сигнализации – это система сигналов, которые используются для реализации различных функциональных задач на сетях связи. СС...
Описание слайда:
Основные понятия Система сигнализации – это система сигналов, которые используются для реализации различных функциональных задач на сетях связи. СС определяет структуру, состав, параметры, порядок и область применения сигналов, которые обеспечивают нормальную работу различных устройств сети, включая устройства автоматической коммутации. Кроме того СС определяет необходимую и достаточную информацию, выдаваемому пользователю услуги связи.

Слайд 109

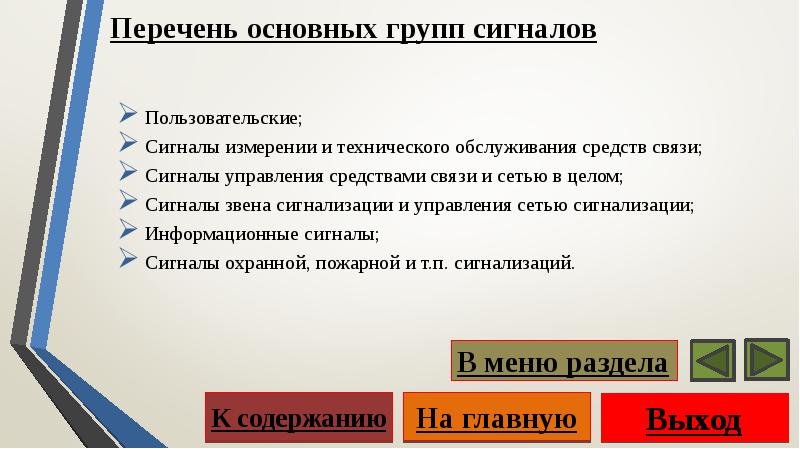

Перечень основных групп сигналов Пользовательские; Сигналы измерении и технического обслуживания средств связи; Сигналы управления средствами связи и...
Описание слайда:
Перечень основных групп сигналов Пользовательские; Сигналы измерении и технического обслуживания средств связи; Сигналы управления средствами связи и сетью в целом; Сигналы звена сигнализации и управления сетью сигнализации; Информационные сигналы; Сигналы охранной, пожарной и т.п. сигнализаций.

Слайд 110


Перечень основных групп сигналов В обратном направлении: ЗАПРОС АОН “Снятие запроса АОН” “Абонент свободен” “Ответ” “Отбой” “Занято” “Освобождение”...
Описание слайда:
Перечень основных групп сигналов В обратном направлении: ЗАПРОС АОН “Снятие запроса АОН” “Абонент свободен” “Ответ” “Отбой” “Занято” “Освобождение” “Блокировка” “Контроль исходного состояния”

Слайд 111


Перечень основных групп сигналов Перечень информационных сигналов Ответ станции Занято Контроль посылки вызова Номер изменен Номер не задействован...
Описание слайда:
Перечень основных групп сигналов Перечень информационных сигналов Ответ станции Занято Контроль посылки вызова Номер изменен Номер не задействован Номер не существует Направление перегружено Дополнительные сигналы, используемые при предоставлении ДВО

Слайд 112


Интерфейс Интерфейс – это сопряжение, стык на котором происходит взаимодействие различных элементов сети. Интерфейс включает совокупность аппаратных...
Описание слайда:
Интерфейс Интерфейс – это сопряжение, стык на котором происходит взаимодействие различных элементов сети. Интерфейс включает совокупность аппаратных или программных средств, а также правил, обеспечивающих их сопряжение на физическом или логическом уровне. Классификация интерфейсов по назначению: Интерфейсы в направлении других станций Станционные интерфейсы для абонентских терминалов Станционные интерфейсы для оборудования технической эксплуатации Станционные интерфейсы с сетью синхронизации Интерфейс «пользователь-сеть» Интерфейс «сеть-сеть» и т.п. Описание интерфейсов включает электрические, функциональные, механические и процедурные характеристики . Интерфейс – это свод правил для взаимодействия объектов смежных уровней систем связи. Интерфейс определяется и реализуется с помощью протоколов.

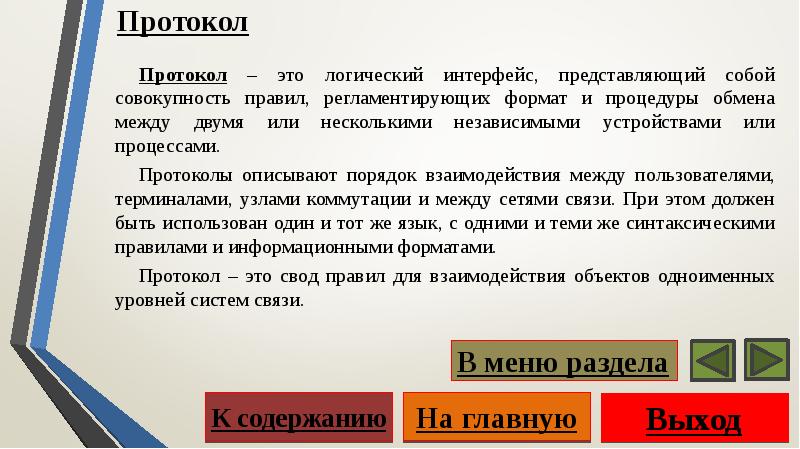

Слайд 113


Протокол Протокол – это логический интерфейс, представляющий собой совокупность правил, регламентирующих формат и процедуры обмена между двумя или...
Описание слайда:
Протокол Протокол – это логический интерфейс, представляющий собой совокупность правил, регламентирующих формат и процедуры обмена между двумя или несколькими независимыми устройствами или процессами. Протоколы описывают порядок взаимодействия между пользователями, терминалами, узлами коммутации и между сетями связи. При этом должен быть использован один и тот же язык, с одними и теми же синтаксическими правилами и информационными форматами. Протокол – это свод правил для взаимодействия объектов одноименных уровней систем связи.

Слайд 114

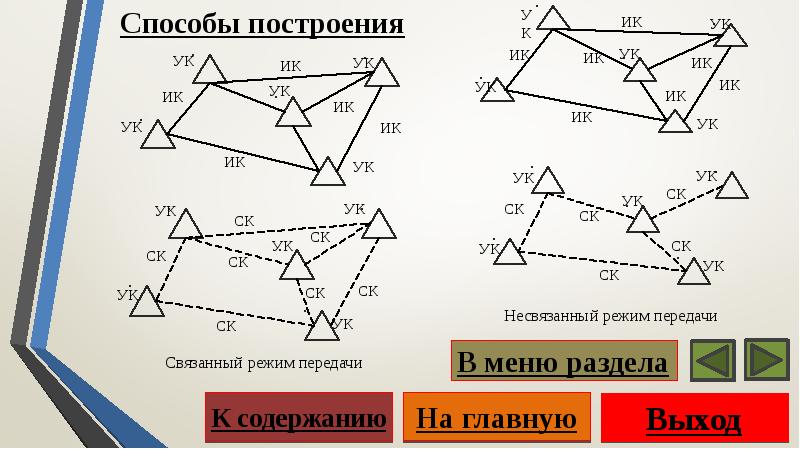

Способы построения
Описание слайда:
Способы построения

Слайд 115


Методы передачи
Описание слайда:
Методы передачи

Слайд 116


Методы передачи
Описание слайда:
Методы передачи

Слайд 117


Классификация
Описание слайда:
Классификация

Слайд 118


Классификация систем сигнализации
Описание слайда:
Классификация систем сигнализации

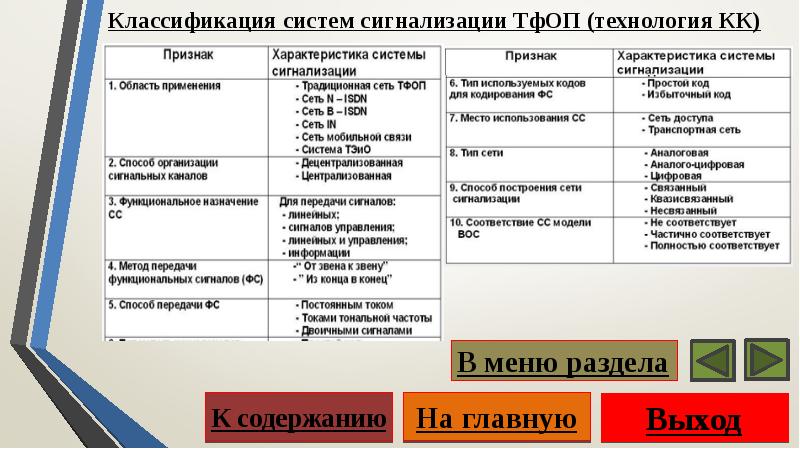

Слайд 119


Классификация систем сигнализации ТфОП (технология КК)
Описание слайда:
Классификация систем сигнализации ТфОП (технология КК)

Слайд 120


Классификация сетей электросвязи
Описание слайда:
Классификация сетей электросвязи

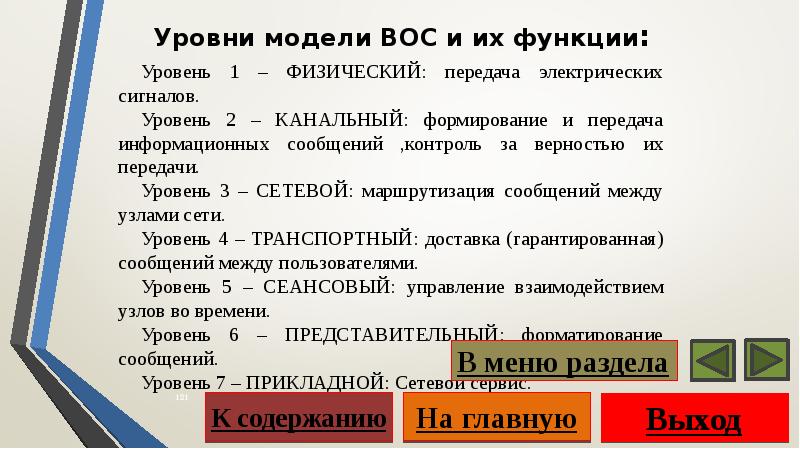

Слайд 121


Уровни модели ВОС и их функции:
Описание слайда:
Уровни модели ВОС и их функции:

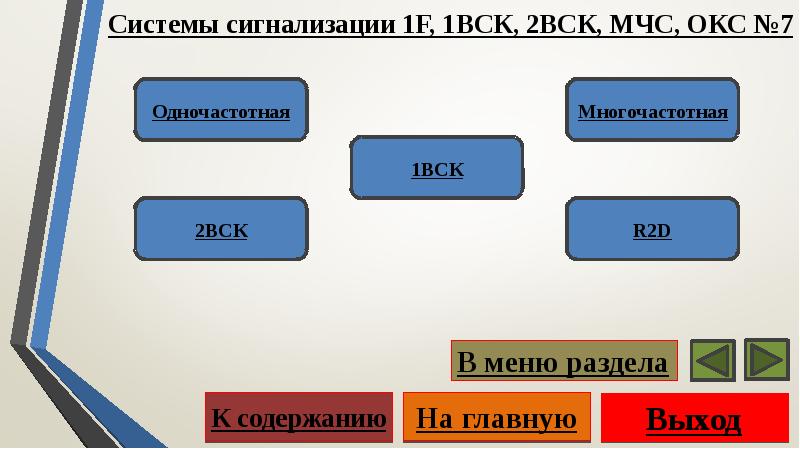

Слайд 122


Системы сигнализации 1F, 1ВСК, 2ВСК, МЧС, ОКС №7
Описание слайда:
Системы сигнализации 1F, 1ВСК, 2ВСК, МЧС, ОКС №7

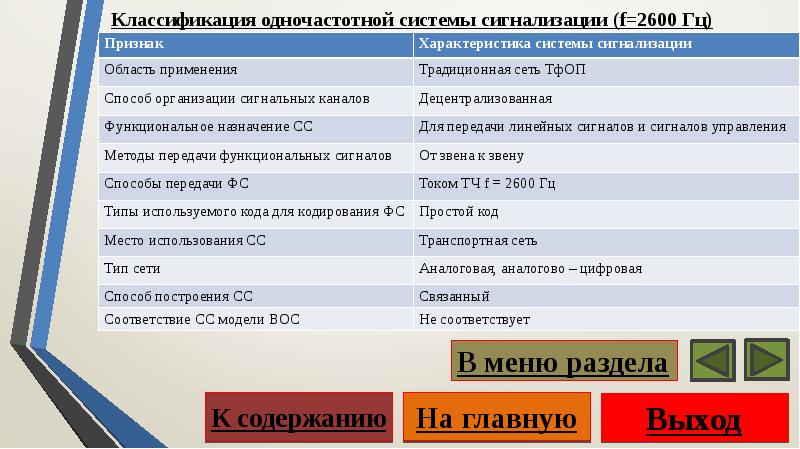

Слайд 123


Классификация одночастотной системы сигнализации (f=2600 Гц)
Описание слайда:
Классификация одночастотной системы сигнализации (f=2600 Гц)

Слайд 124


Сигнальный код передачи линейных сигналов по междугородней сети при сигнализации на частоте 2600Гц
Описание слайда:
Сигнальный код передачи линейных сигналов по междугородней сети при сигнализации на частоте 2600Гц

Слайд 125


Одночастотный сигнальный код линейных сигналов, передаваемых по ЗСЛ внутризоновой сети при сигнализации на частоте 2600 Гц
Описание слайда:
Одночастотный сигнальный код линейных сигналов, передаваемых по ЗСЛ внутризоновой сети при сигнализации на частоте 2600 Гц

Слайд 126


Одночастотный сигнальный код линейных сигналов, передаваемых по СЛМ внутризоновой сети при сигнализации на частоте 2600 Гц
Описание слайда:
Одночастотный сигнальный код линейных сигналов, передаваемых по СЛМ внутризоновой сети при сигнализации на частоте 2600 Гц

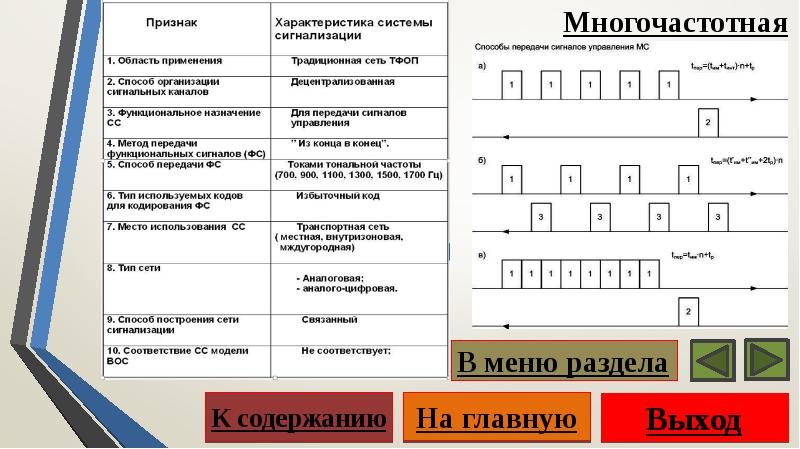

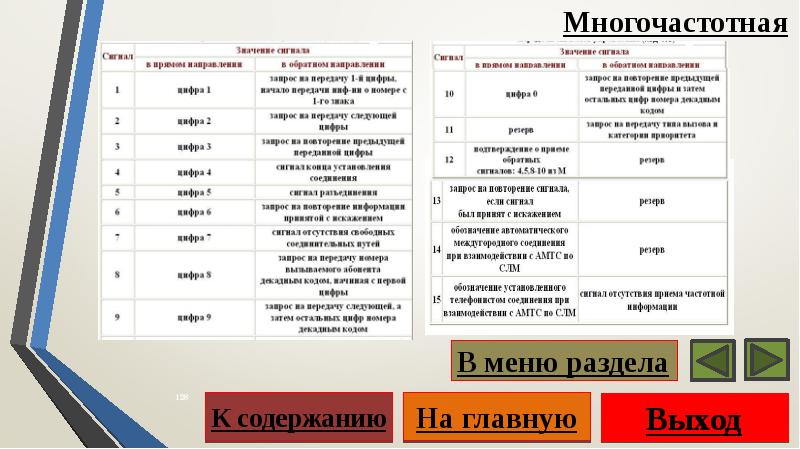

Слайд 127


Многочастотная
Описание слайда:
Многочастотная

Слайд 128


Многочастотная
Описание слайда:
Многочастотная

Слайд 129


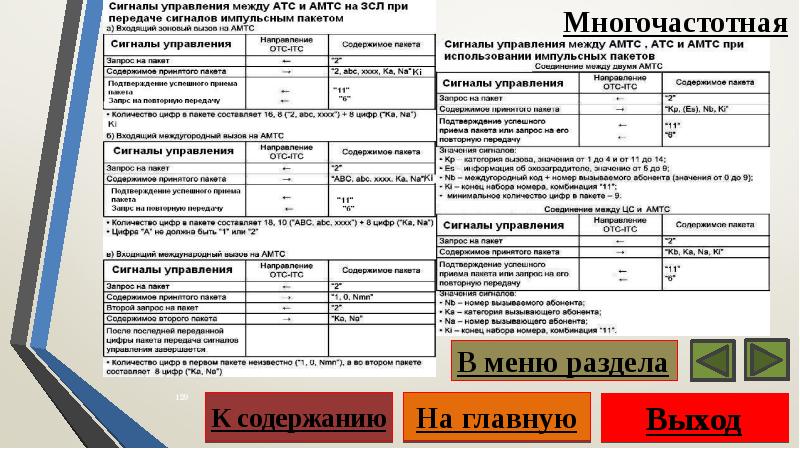

Многочастотная
Описание слайда:
Многочастотная

Слайд 130


Система сигнализации на участке ЗСЛ 1ВСК
Описание слайда:
Система сигнализации на участке ЗСЛ 1ВСК

Слайд 131


ИКМ-15
Описание слайда:
ИКМ-15

Слайд 132


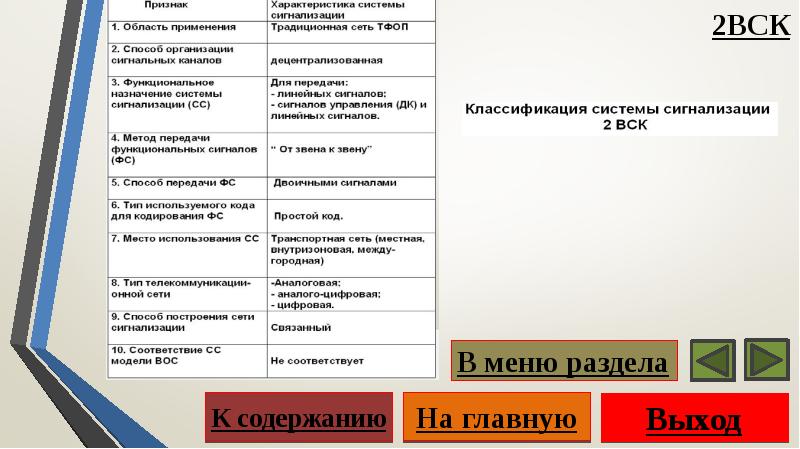

2ВСК
Описание слайда:
2ВСК

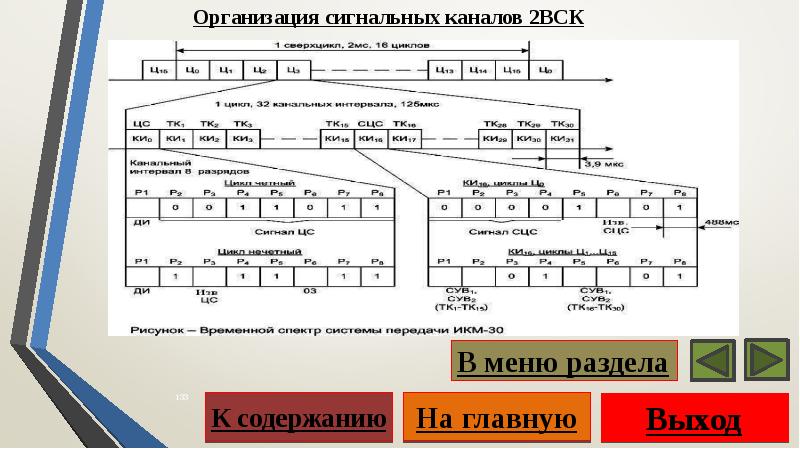

Слайд 133


Организация сигнальных каналов 2ВСК
Описание слайда:
Организация сигнальных каналов 2ВСК

Слайд 134


2ВСК
Описание слайда:
2ВСК

Слайд 135


2ВСК
Описание слайда:
2ВСК

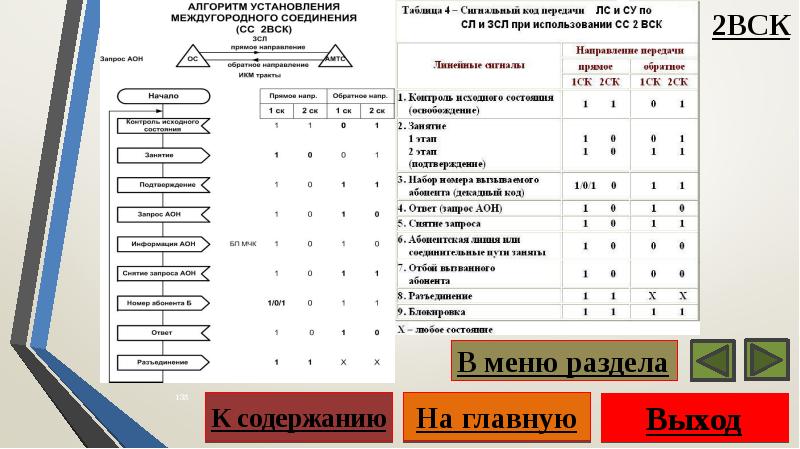

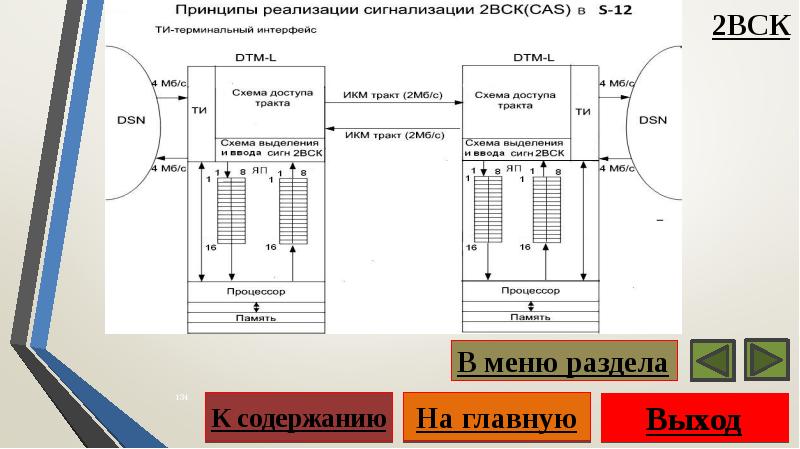

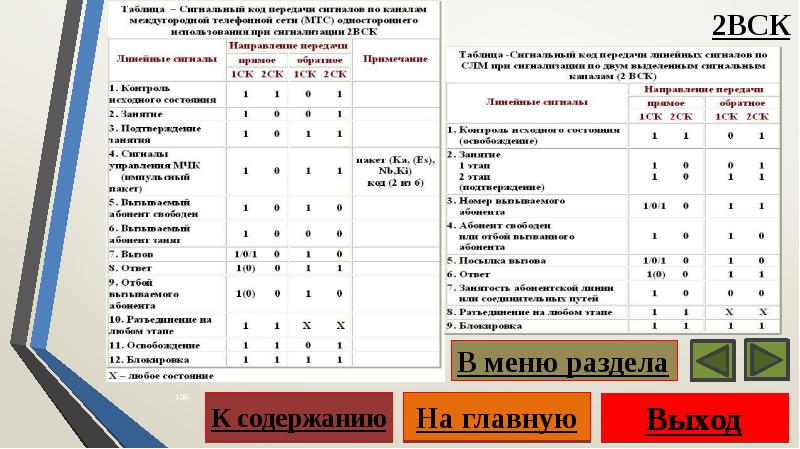

Слайд 136


2ВСК
Описание слайда:
2ВСК

Слайд 137


2ВСК
Описание слайда:
2ВСК

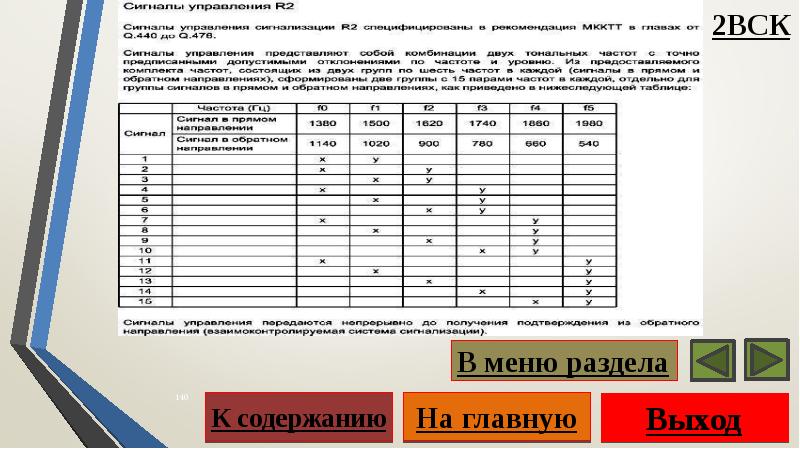

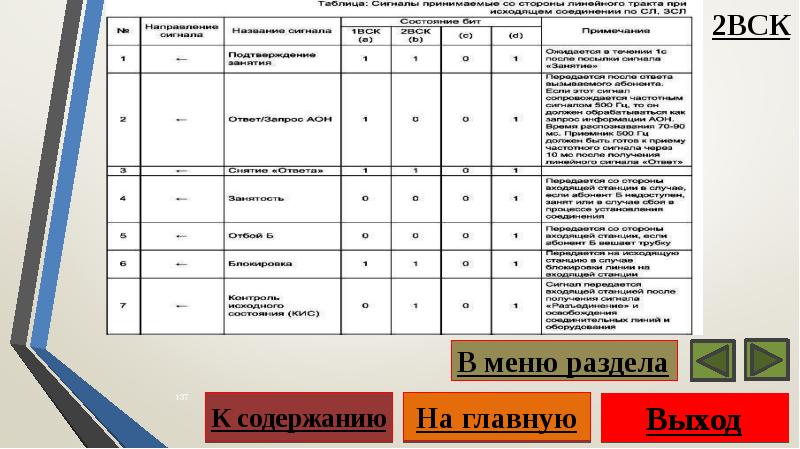

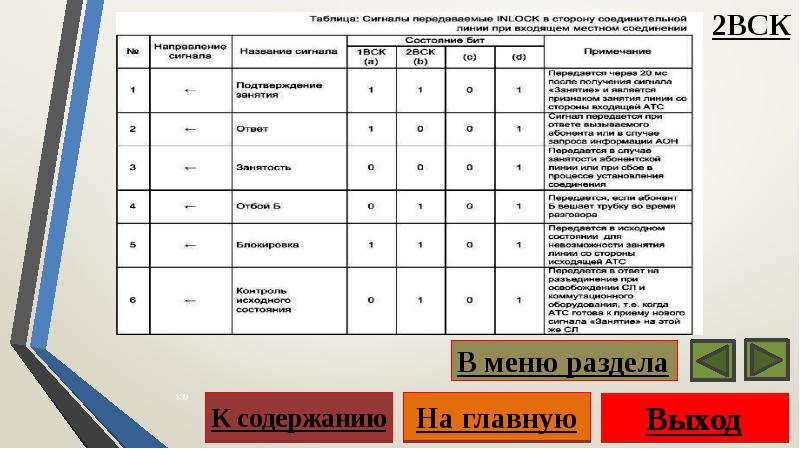

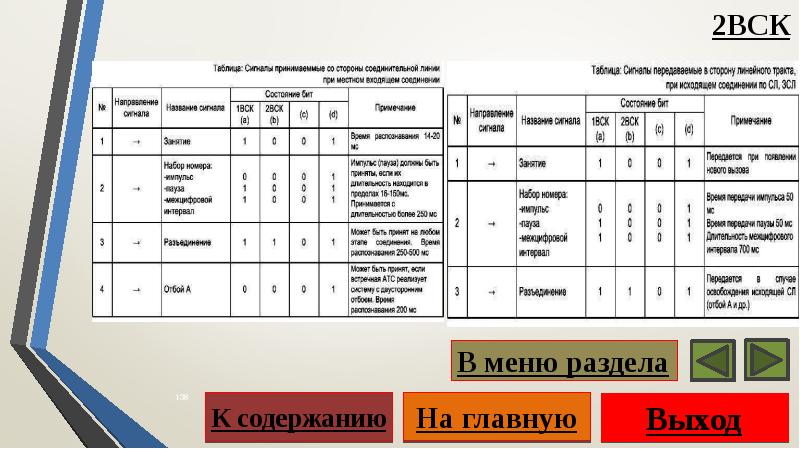

Слайд 138


2ВСК
Описание слайда:
2ВСК

Слайд 139


2ВСК
Описание слайда:
2ВСК

Слайд 140


2ВСК
Описание слайда:
2ВСК

Слайд 141


R2D
Описание слайда:
R2D

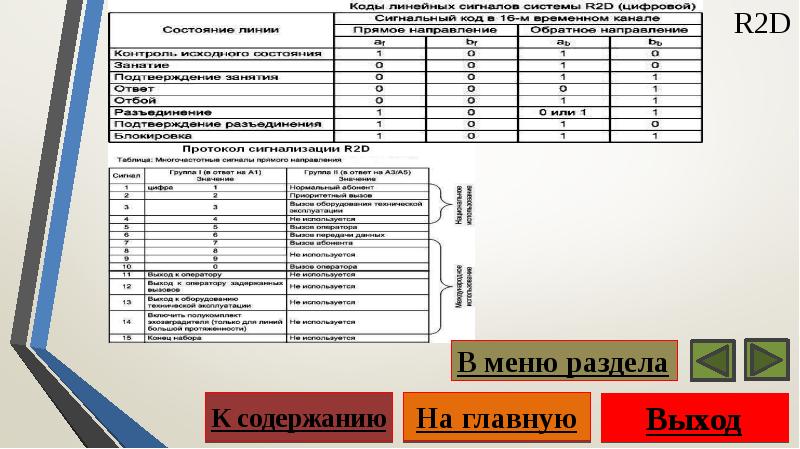

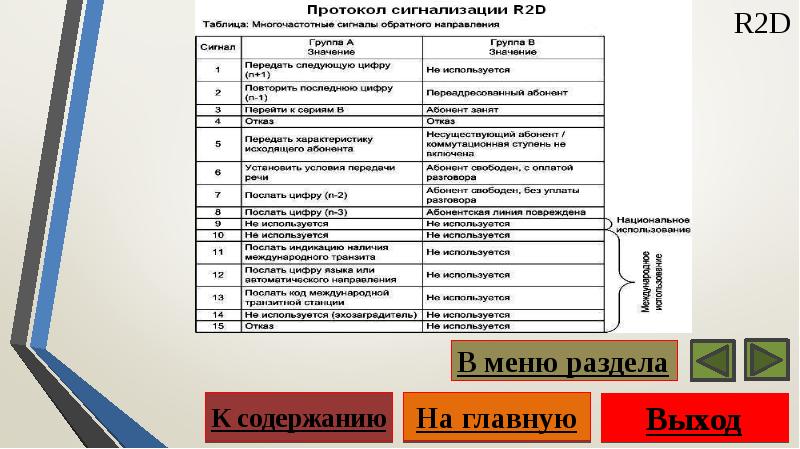

Слайд 142


R2D
Описание слайда:
R2D

Слайд 143


Протоколы - тестеры
Описание слайда:
Протоколы - тестеры

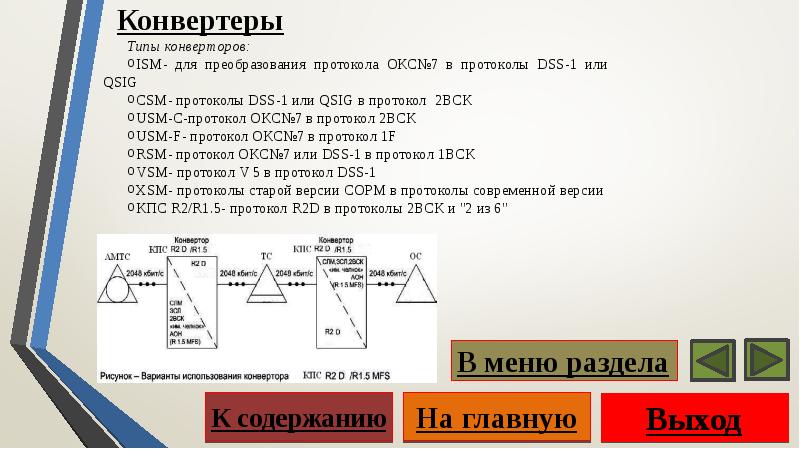

Слайд 144


Конвертеры
Описание слайда:
Конвертеры

Слайд 145


Система обслуживания заявок
Описание слайда:
Система обслуживания заявок

Слайд 146

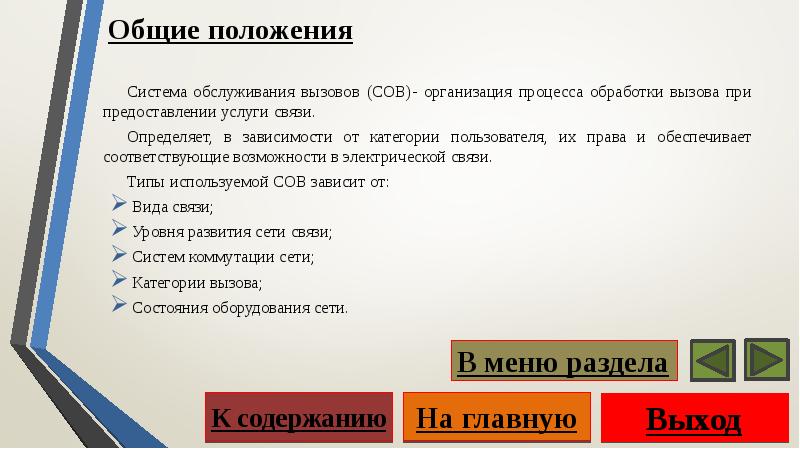

Общие положения Система обслуживания вызовов (СОВ)- организация процесса обработки вызова при предоставлении услуги связи. Определяет, в зависимости...
Описание слайда:
Общие положения Система обслуживания вызовов (СОВ)- организация процесса обработки вызова при предоставлении услуги связи. Определяет, в зависимости от категории пользователя, их права и обеспечивает соответствующие возможности в электрической связи. Типы используемой СОВ зависит от: Вида связи; Уровня развития сети связи; Систем коммутации сети; Категории вызова; Состояния оборудования сети.

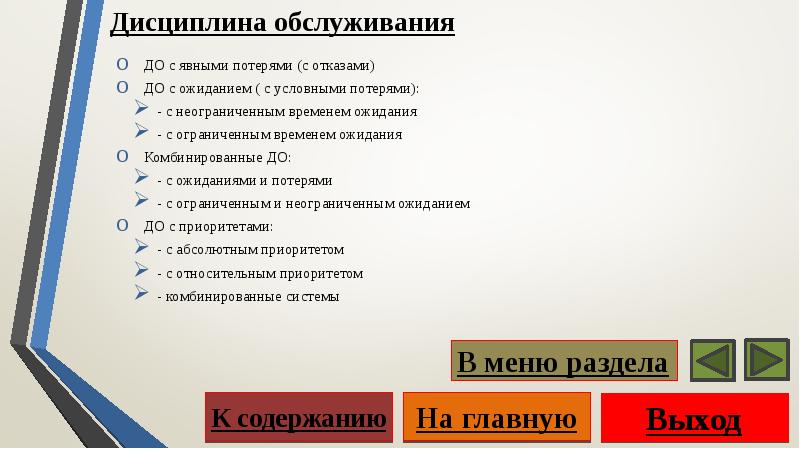

Слайд 147


Дисциплина обслуживания ДО с явными потерями (с отказами) ДО с ожиданием ( с условными потерями): - с неограниченным временем ожидания - с...
Описание слайда:
Дисциплина обслуживания ДО с явными потерями (с отказами) ДО с ожиданием ( с условными потерями): - с неограниченным временем ожидания - с ограниченным временем ожидания Комбинированные ДО: - с ожиданиями и потерями - с ограниченным и неограниченным ожиданием ДО с приоритетами: - с абсолютным приоритетом - с относительным приоритетом - комбинированные системы

Слайд 148


Категории абонентов на ТфОП Категория 1. Телефон квартирный, учрежденческий с возможностью выхода на автоматическую зоновую, междугородную и...
Описание слайда:
Категории абонентов на ТфОП Категория 1. Телефон квартирный, учрежденческий с возможностью выхода на автоматическую зоновую, междугородную и международную сети. Категория 2. Телефон гостиницы с возможностью выхода на автоматическую зоновую, междугородную и международную сети. Категория 3. Телефон квартирный, учрежденческий, гостиницы с возможностью выхода на местную сеть, но без права выхода на внутризоновую, междугородную и международную сети. Категория 4. Телефон учрежденческий с возможностью выхода на автоматическую зоновую, междугородную и международную сети и на платные службы сервиса. Категория 5. Телефон учрежденческий для учреждений Министерства связи с возможностью выхода на автоматическую зоновую, междугородную и международную сети и на платные службы сервиса. Разговоры с телефона не должны тарифицироваться, но должны учитываться. Категория 6. Междугородный, универсальный таксофон, телефон переговорных пунктов. Категория 7. Телефон квартирный, учрежденческий с возможностью выхода на автоматическую зоновую, междугородную и международную сети и на платные службы сервиса. Категория 8. Телефон квартирный, учрежденческий с подключением устройства передачи данных. Категория 9. Местный таксофон. Категория 10. Резерв.

Слайд 149


Способы установления соединения
Описание слайда:
Способы установления соединения

Слайд 150


Системы обслуживания заявок
Описание слайда:
Системы обслуживания заявок

Слайд 151


Использование каналов при различных СОЗ
Описание слайда:
Использование каналов при различных СОЗ

Слайд 152

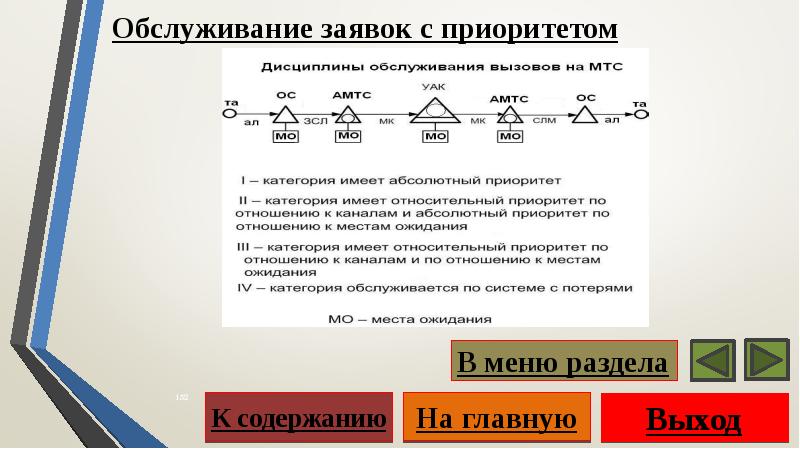

Обслуживание заявок с приоритетом
Описание слайда:
Обслуживание заявок с приоритетом

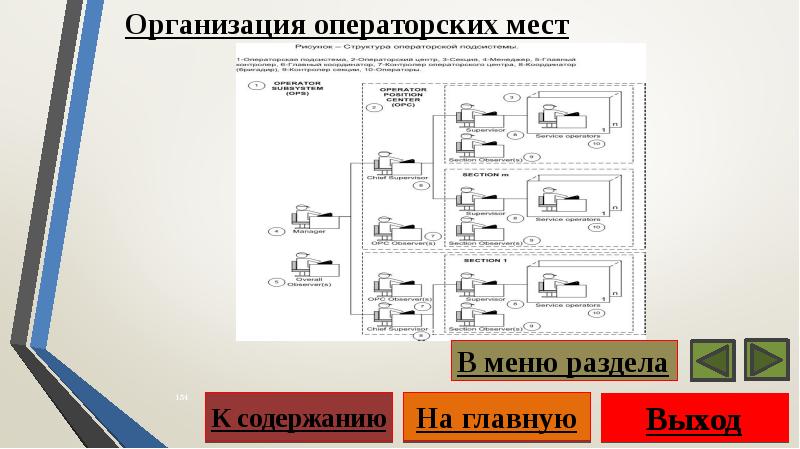

Слайд 153


Организация операторских мест
Описание слайда:
Организация операторских мест

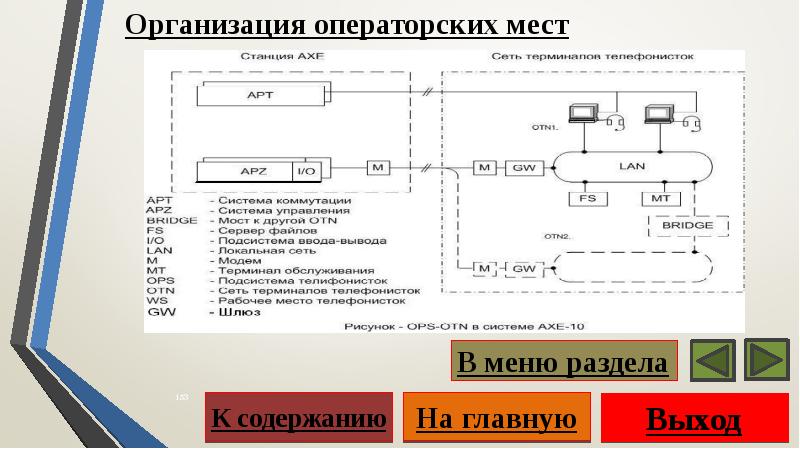

Слайд 154


Организация операторских мест
Описание слайда:
Организация операторских мест

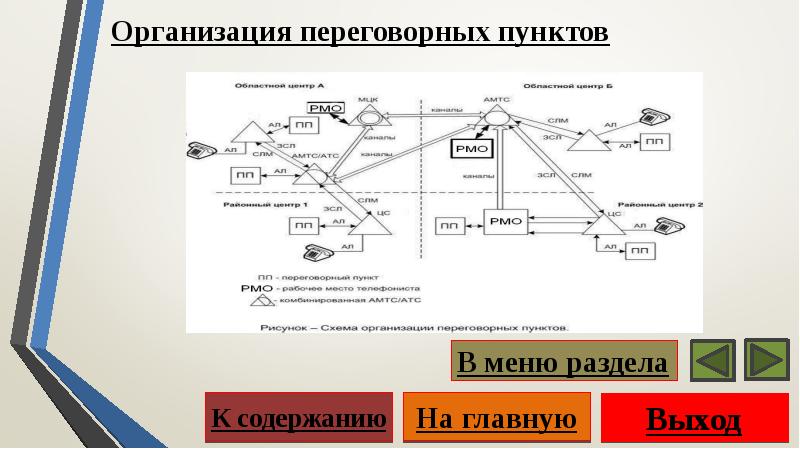

Слайд 155


Организация переговорных пунктов
Описание слайда:
Организация переговорных пунктов

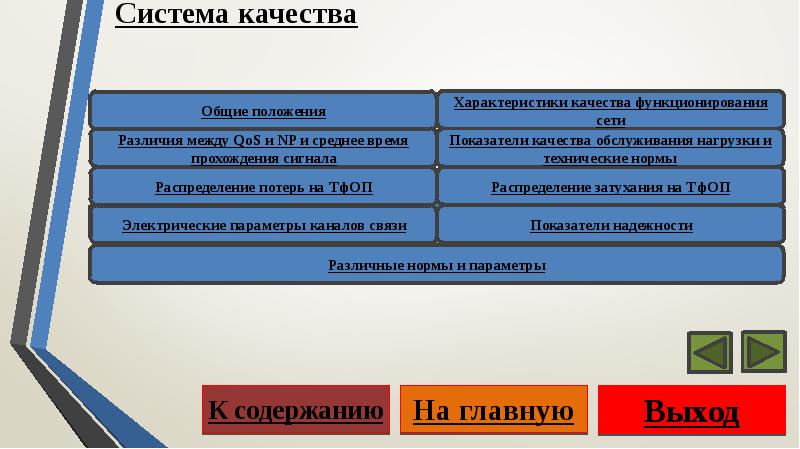

Слайд 156


Система качества
Описание слайда:
Система качества

Слайд 157


Общие положения Качество обслуживания (QoS) – «Суммарный эффект показателей службы, определяющий степень удовлетворения пользователя обслуживанием...
Описание слайда:
Общие положения Качество обслуживания (QoS) – «Суммарный эффект показателей службы, определяющий степень удовлетворения пользователя обслуживанием при предоставлении услуги». И рассматривается как совокупность свойств: Обеспеченность – способность оператора предоставлять набор услуг и оказывать помощь пользователю в их использовании. Удобство пользования – свойство обслуживания, состоящее в простоте использования услуги. Безопасность обслуживания – свойство обслуживания быть защищенным от несанкционированного доступа, преднамеренной порчи, стихийных бедствий и человеческих ошибок. Доступность – свойство обслуживания быть предоставленным в любом месте и в любое время. Бесперебойность – способность оператора, в определенных условиях эксплуатации, обеспечивать предоставленное обслуживание без перерывов в течении требуемого промежутка времени. Целостность – способность оператора предоставить услугу без существенного ухудшения качества. Качество функционирования телекоммуникационной сети (NP) – «Способность сети обеспечивать информационный обмен между пользователями».

Слайд 158


Характеристики качества функционирования сети – NP Пропускная способности сети (эффективность обслуживания трафика сети) – свойство сети обслуживать...
Описание слайда:
Характеристики качества функционирования сети – NP Пропускная способности сети (эффективность обслуживания трафика сети) – свойство сети обслуживать поступающий трафик при заданном качестве обслуживания и определенном техническом состоянии оборудования сети. Качество передачи – уровень воспроизведения сигнала в пункте приема сети. Надежность – свойство сети выполнять заданные функции в реальных условиях эксплуатации. Готовностью сети – способность сети обрабатывать трафик в произвольный момент времени. Безотказностью – свойство сети непрерывно сохранять работоспособное состояние в течении определенного времени. Ремонтопригодностью – свойство сети, заключающееся в приспособленности к предупреждению и обнаружению причины отказов и восстановлению работоспособного состояния путем проведения технического обслуживания и ремонта. Обеспечение технического обслуживания и ремонта – способность служб оператора обеспечивать средства для технического обслуживания объектов сети.

Слайд 159


Различия между QoS и NP и среднее время прохождения сигнала Среднее групповое время прохождения сигнала = 0-150мс – допустимо = 150-400мс – допустимо...
Описание слайда:
Различия между QoS и NP и среднее время прохождения сигнала Среднее групповое время прохождения сигнала = 0-150мс – допустимо = 150-400мс – допустимо при использовании эхозаградителей > 400мс – недопустимо Допустимое ГПВ от телефона до МНТС рассчитывается по формуле: = 12+0.004L ,мс (L – расстояние, км) = 110мс (спутник на высоте 14км) =260мс (спутник на высоте 35км)

Слайд 160


Показатели качества обслуживания вызовов Расчетные нормы сетевых потерь от абонента до абонента при: - местной связи – 3% - внутризоновой связи – 7%...
Описание слайда:
Показатели качества обслуживания вызовов Расчетные нормы сетевых потерь от абонента до абонента при: - местной связи – 3% - внутризоновой связи – 7% - междугородной связи - 7% - международной связи- 13% Расчетная норма потерь : - на междугородной сети на один участок пути последнего выбора 1% - на внутризоновой сети: а) СЛМ, ЗСЛ ГТС -0.2%, 0.3% б) СЛМ, ЗСЛ ГТС – 1%

Слайд 161


Показатели качества обслуживания вызовов
Описание слайда:
Показатели качества обслуживания вызовов

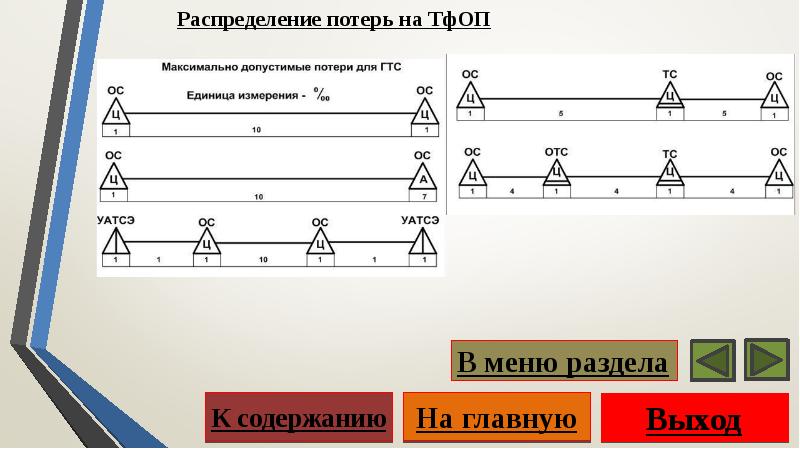

Слайд 162


Распределение потерь на ТфОП
Описание слайда:
Распределение потерь на ТфОП

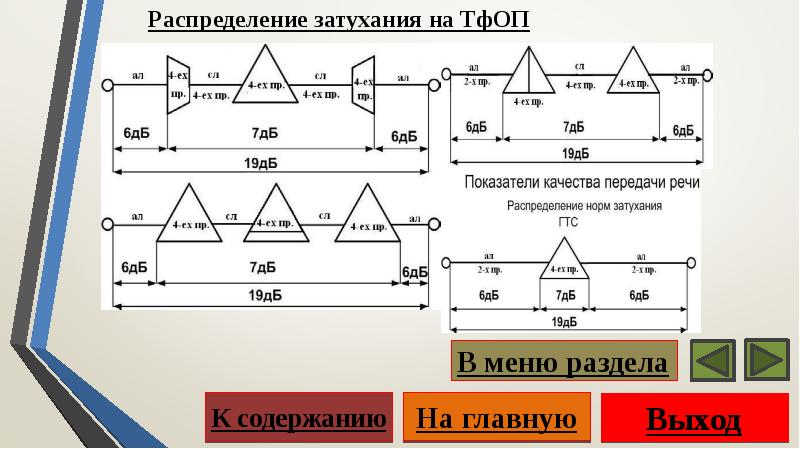

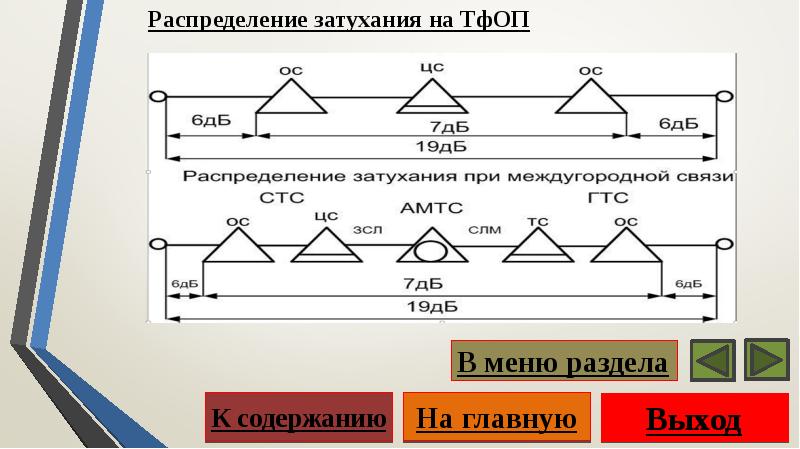

Слайд 163


Распределение затухания на ТфОП
Описание слайда:
Распределение затухания на ТфОП

Слайд 164


Распределение затухания на ТфОП
Описание слайда:
Распределение затухания на ТфОП

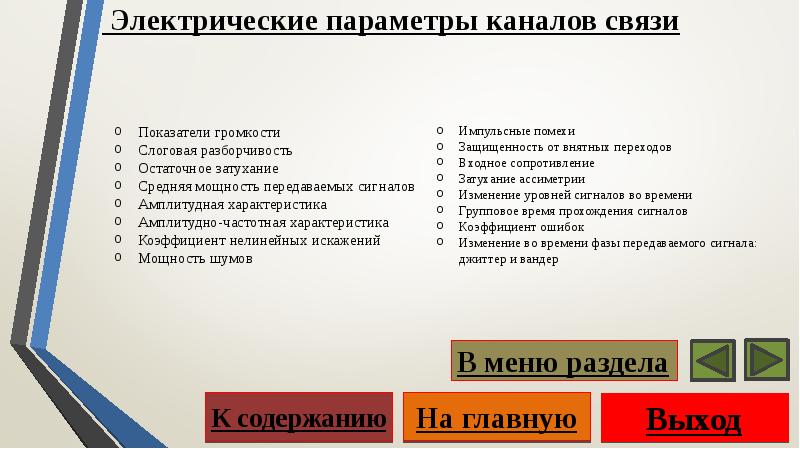

Слайд 165


Электрические параметры каналов связи
Описание слайда:
Электрические параметры каналов связи

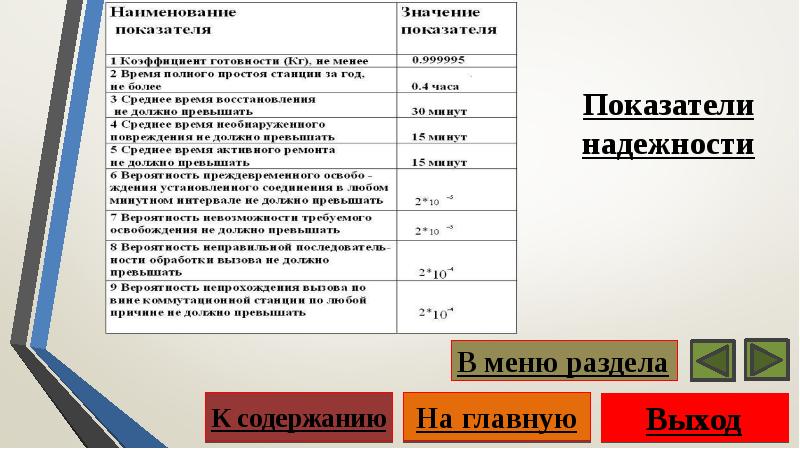

Слайд 166


Показатели надежности
Описание слайда:
Показатели надежности

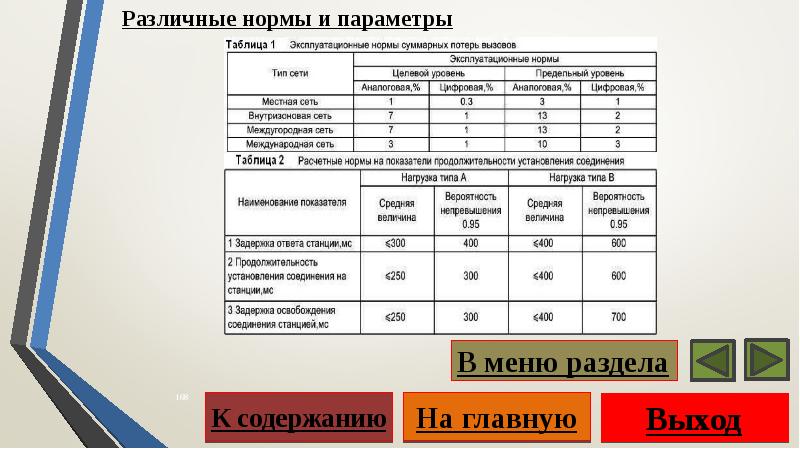

Слайд 167


Различные нормы и параметры
Описание слайда:
Различные нормы и параметры

Слайд 168


Различные нормы и параметры
Описание слайда:
Различные нормы и параметры

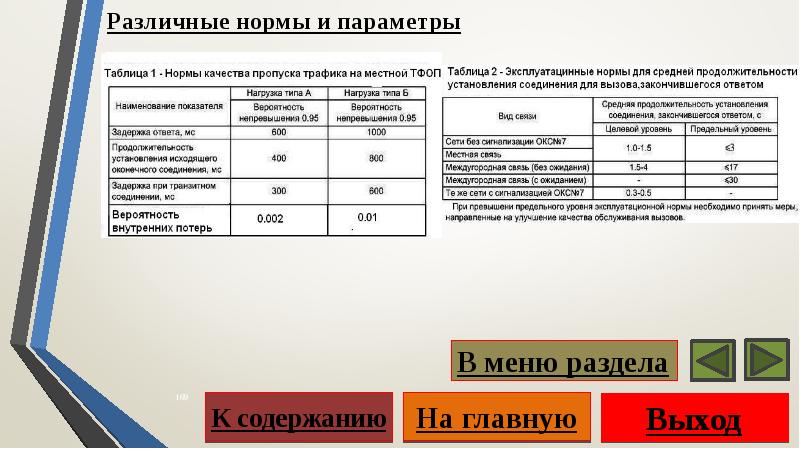

Слайд 169


Различные нормы и параметры
Описание слайда:
Различные нормы и параметры

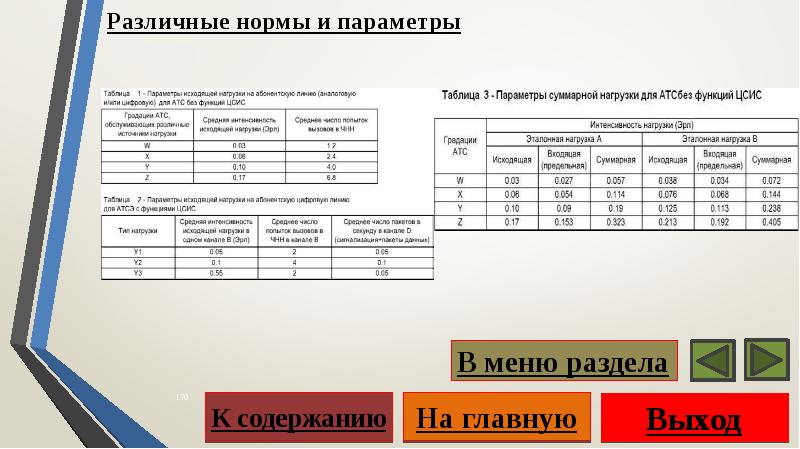

Слайд 170


Различные нормы и параметры
Описание слайда:
Различные нормы и параметры

Слайд 171


Различные нормы и параметры Интерактивный трафик – тип трафика, для которого характерно непосредственное взаимодействие (диалог) пользователей...
Описание слайда:
Различные нормы и параметры Интерактивный трафик – тип трафика, для которого характерно непосредственное взаимодействие (диалог) пользователей услугой связи или пользовательского (оконечного) оборудования. Потоковый трафик - тип трафика, для которого характерен просмотр и (или) прослушивание информации по мере ее поступления в пользовательское (оконечное) оборудование.

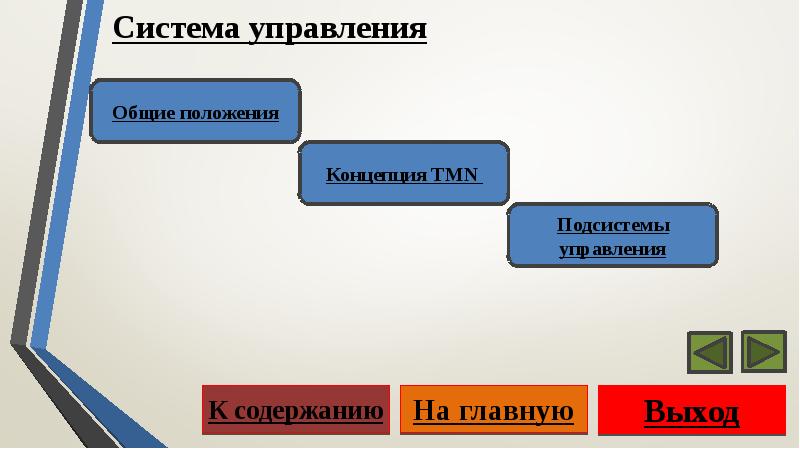

Слайд 172


Система управления
Описание слайда:
Система управления

Слайд 173


Общие положения
Описание слайда:
Общие положения

Слайд 174


Понятия и основные уровни Система управления сетью электросвязи – это совокупность технических и программных средств , которая осуществляет:...
Описание слайда:
Понятия и основные уровни Система управления сетью электросвязи – это совокупность технических и программных средств , которая осуществляет: Управление сетью на основе комплекса информационных технологий Планирование и развитие сети Эксплуатацию и техническое обслуживание сети Оперативное и административное управление сетью Управление предоставляемыми услугами

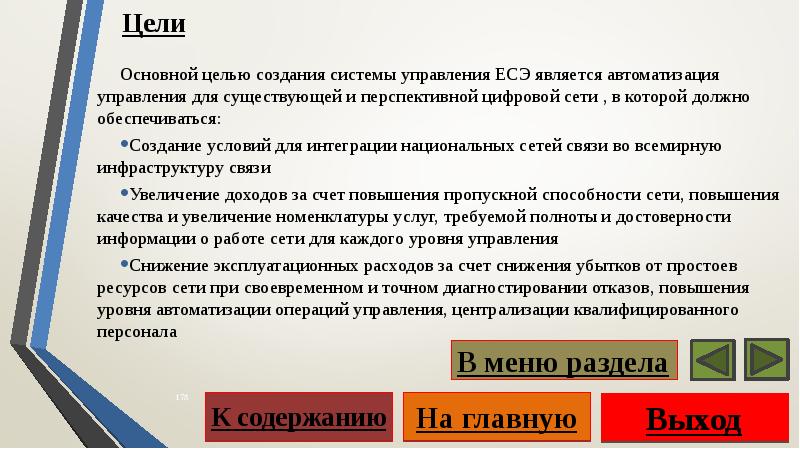

Слайд 175


Цели Основной целью создания системы управления ЕСЭ является автоматизация управления для существующей и перспективной цифровой сети , в которой...
Описание слайда:
Цели Основной целью создания системы управления ЕСЭ является автоматизация управления для существующей и перспективной цифровой сети , в которой должно обеспечиваться: Создание условий для интеграции национальных сетей связи во всемирную инфраструктуру связи Увеличение доходов за счет повышения пропускной способности сети, повышения качества и увеличение номенклатуры услуг, требуемой полноты и достоверности информации о работе сети для каждого уровня управления Снижение эксплуатационных расходов за счет снижения убытков от простоев ресурсов сети при своевременном и точном диагностировании отказов, повышения уровня автоматизации операций управления, централизации квалифицированного персонала

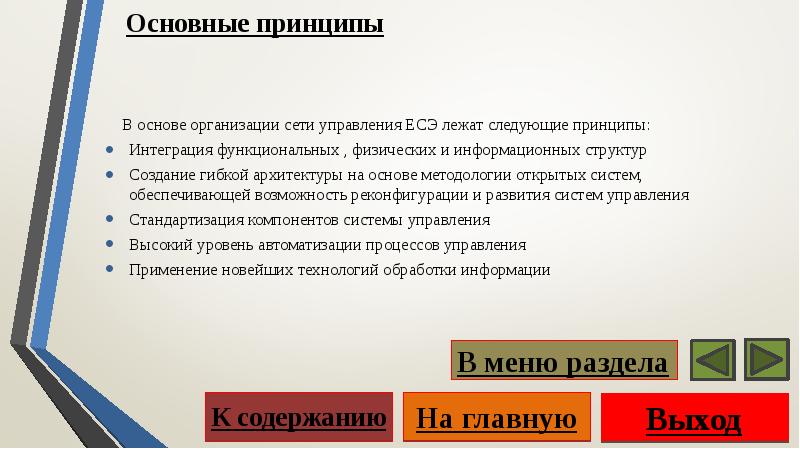

Слайд 176


Основные принципы В основе организации сети управления ЕСЭ лежат следующие принципы: Интеграция функциональных , физических и информационных структур...
Описание слайда:
Основные принципы В основе организации сети управления ЕСЭ лежат следующие принципы: Интеграция функциональных , физических и информационных структур Создание гибкой архитектуры на основе методологии открытых систем, обеспечивающей возможность реконфигурации и развития систем управления Стандартизация компонентов системы управления Высокий уровень автоматизации процессов управления Применение новейших технологий обработки информации

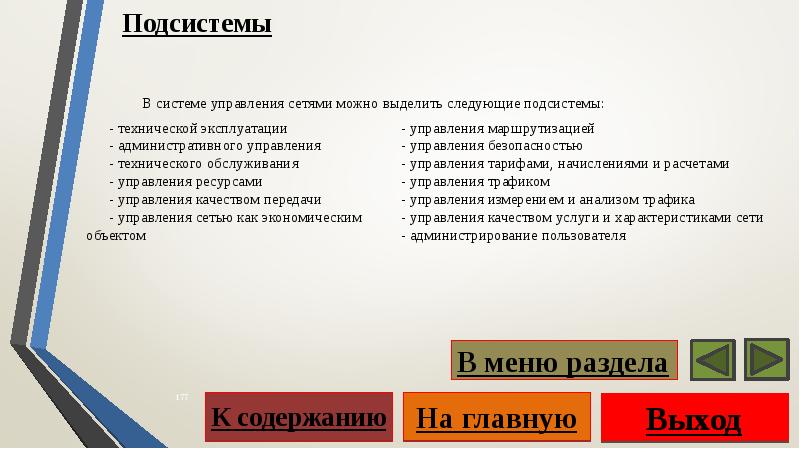

Слайд 177


Подсистемы
Описание слайда:
Подсистемы

Слайд 178


Структуры
Описание слайда:
Структуры

Слайд 179


Структуры
Описание слайда:
Структуры

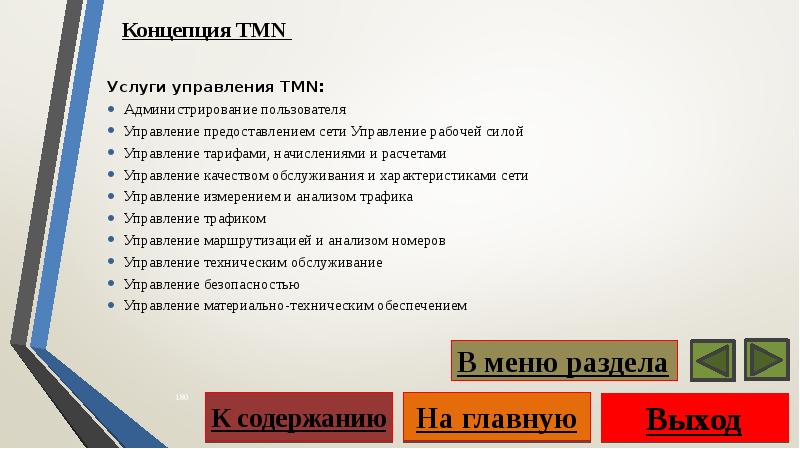

Слайд 180


Концепция TMN Услуги управления TMN: Администрирование пользователя Управление предоставлением сети Управление рабочей силой Управление тарифами,...
Описание слайда:
Концепция TMN Услуги управления TMN: Администрирование пользователя Управление предоставлением сети Управление рабочей силой Управление тарифами, начислениями и расчетами Управление качеством обслуживания и характеристиками сети Управление измерением и анализом трафика Управление трафиком Управление маршрутизацией и анализом номеров Управление техническим обслуживание Управление безопасностью Управление материально-техническим обеспечением

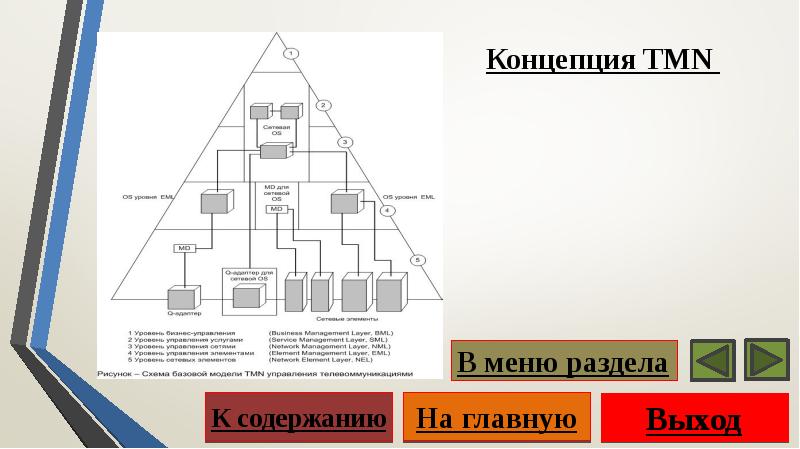

Слайд 181


Концепция TMN
Описание слайда:
Концепция TMN

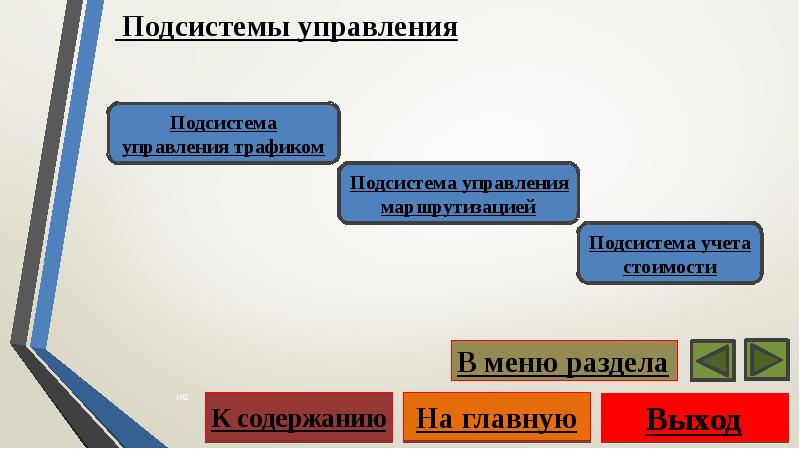

Слайд 182


Подсистемы управления
Описание слайда:
Подсистемы управления

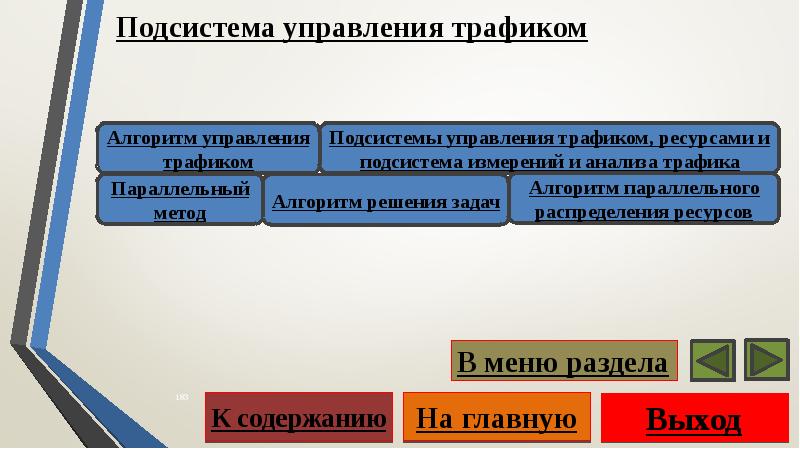

Слайд 183


Подсистема управления трафиком
Описание слайда:
Подсистема управления трафиком

Слайд 184


Алгоритм управления трафиком
Описание слайда:
Алгоритм управления трафиком

Слайд 185


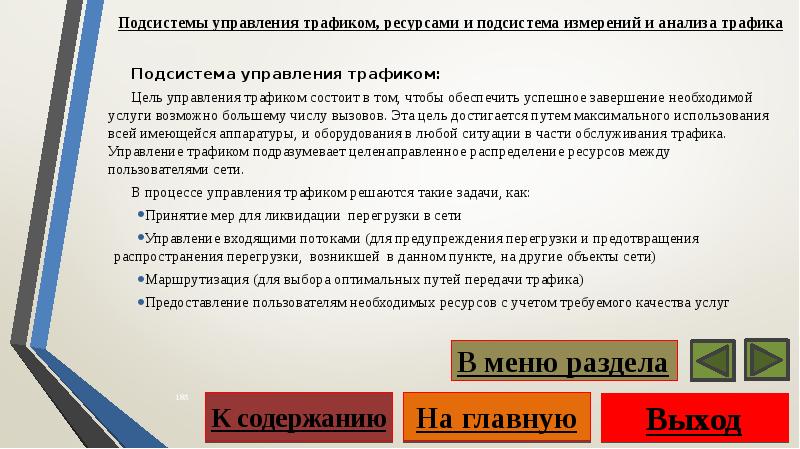

Подсистемы управления трафиком, ресурсами и подсистема измерений и анализа трафика Подсистема управления трафиком: Цель управления трафиком состоит в...
Описание слайда:
Подсистемы управления трафиком, ресурсами и подсистема измерений и анализа трафика Подсистема управления трафиком: Цель управления трафиком состоит в том, чтобы обеспечить успешное завершение необходимой услуги возможно большему числу вызовов. Эта цель достигается путем максимального использования всей имеющейся аппаратуры, и оборудования в любой ситуации в части обслуживания трафика. Управление трафиком подразумевает целенаправленное распределение ресурсов между пользователями сети. В процессе управления трафиком решаются такие задачи, как: Принятие мер для ликвидации перегрузки в сети Управление входящими потоками (для предупреждения перегрузки и предотвращения распространения перегрузки, возникшей в данном пункте, на другие объекты сети) Маршрутизация (для выбора оптимальных путей передачи трафика) Предоставление пользователям необходимых ресурсов с учетом требуемого качества услуг

Слайд 186


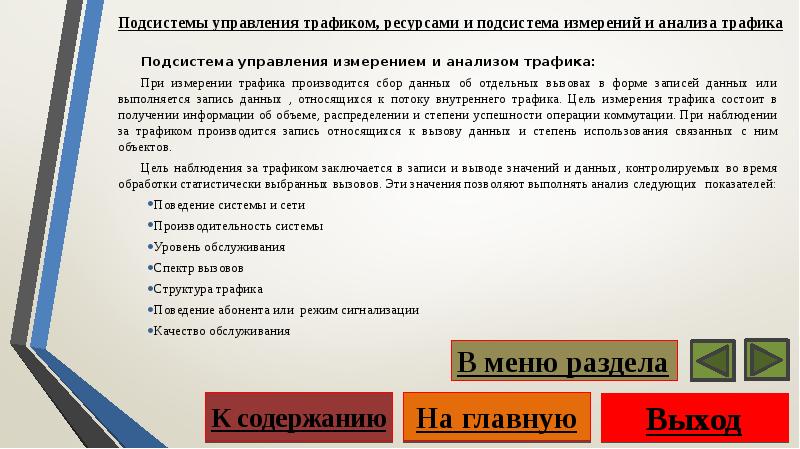

Подсистемы управления трафиком, ресурсами и подсистема измерений и анализа трафика Подсистема управления измерением и анализом трафика: При измерении...
Описание слайда:
Подсистемы управления трафиком, ресурсами и подсистема измерений и анализа трафика Подсистема управления измерением и анализом трафика: При измерении трафика производится сбор данных об отдельных вызовах в форме записей данных или выполняется запись данных , относящихся к потоку внутреннего трафика. Цель измерения трафика состоит в получении информации об объеме, распределении и степени успешности операции коммутации. При наблюдении за трафиком производится запись относящихся к вызову данных и степень использования связанных с ним объектов. Цель наблюдения за трафиком заключается в записи и выводе значений и данных, контролируемых во время обработки статистически выбранных вызовов. Эти значения позволяют выполнять анализ следующих показателей: Поведение системы и сети Производительность системы Уровень обслуживания Спектр вызовов Структура трафика Поведение абонента или режим сигнализации Качество обслуживания

Слайд 187


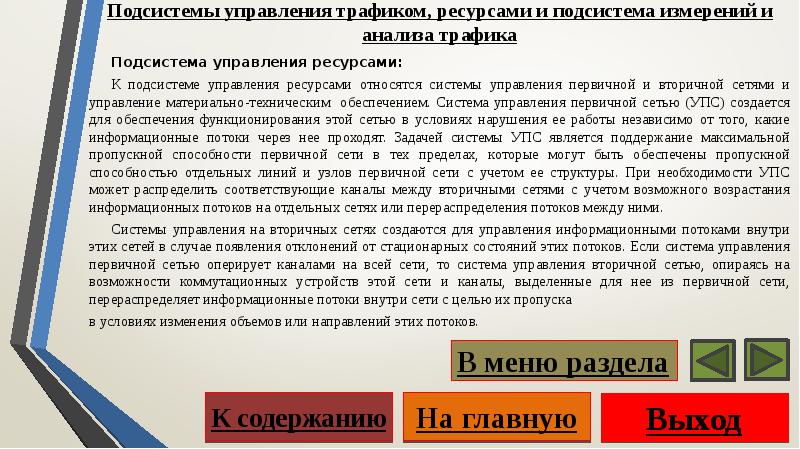

Подсистемы управления трафиком, ресурсами и подсистема измерений и анализа трафика Подсистема управления ресурсами: К подсистеме управления ресурсами...
Описание слайда:
Подсистемы управления трафиком, ресурсами и подсистема измерений и анализа трафика Подсистема управления ресурсами: К подсистеме управления ресурсами относятся системы управления первичной и вторичной сетями и управление материально-техническим обеспечением. Система управления первичной сетью (УПС) создается для обеспечения функционирования этой сетью в условиях нарушения ее работы независимо от того, какие информационные потоки через нее проходят. Задачей системы УПС является поддержание максимальной пропускной способности первичной сети в тех пределах, которые могут быть обеспечены пропускной способностью отдельных линий и узлов первичной сети с учетом ее структуры. При необходимости УПС может распределить соответствующие каналы между вторичными сетями с учетом возможного возрастания информационных потоков на отдельных сетях или перераспределения потоков между ними. Системы управления на вторичных сетях создаются для управления информационными потоками внутри этих сетей в случае появления отклонений от стационарных состояний этих потоков. Если система управления первичной сетью оперирует каналами на всей сети, то система управления вторичной сетью, опираясь на возможности коммутационных устройств этой сети и каналы, выделенные для нее из первичной сети, перераспределяет информационные потоки внутри сети с целью их пропуска в условиях изменения объемов или направлений этих потоков.

Слайд 188


Параллельный метод Для нахождения планов распределения каналов (ПРК) существуют точные методы и приближенные. При большом числе узлов в сети...
Описание слайда:
Параллельный метод Для нахождения планов распределения каналов (ПРК) существуют точные методы и приближенные. При большом числе узлов в сети применяют более простые приближенные методы. Одним из таких методов является параллельный метод. Постановка задачи На базе выделенных каналов первичной сети путем кроссировки на узлах необходимо образовать требуемые пучки каналов для связи между собой заданных пар узлов вторичной сети. Исходные данные: Структура первичной сети в виде взвешенного графа, веса которого соответствуют числу каналов между смежными узлами сети. Требования между различными парами узлов. Требования задаются числом каналов между различными парами корреспондирующих узлов.

Слайд 189


Параллельный метод Пример Задано: 1. Структура первичной сети рис.1 2. Значения требований: Пусть необходимо, чтобы между узлами 1-3; 2-4; 3-6 и 5-6...
Описание слайда:
Параллельный метод Пример Задано: 1. Структура первичной сети рис.1 2. Значения требований: Пусть необходимо, чтобы между узлами 1-3; 2-4; 3-6 и 5-6 в путях передачи информации было соответственно: каналов.

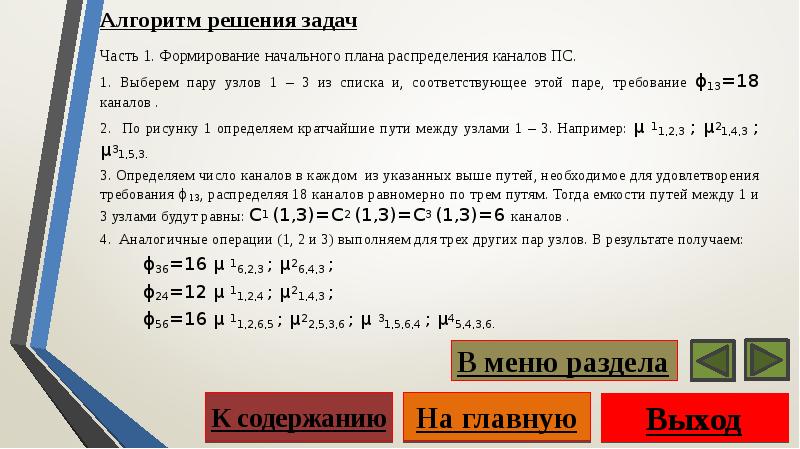

Слайд 190


Алгоритм решения задач Часть 1. Формирование начального плана распределения каналов ПС. 1. Выберем пару узлов 1 – 3 из списка и, соответствующее этой...
Описание слайда:
Алгоритм решения задач Часть 1. Формирование начального плана распределения каналов ПС. 1. Выберем пару узлов 1 – 3 из списка и, соответствующее этой паре, требование ϕ13=18 каналов . 2. По рисунку 1 определяем кратчайшие пути между узлами 1 – 3. Например: µ 11,2,3 ; µ21,4,3 ; µ31,5,3. 3. Определяем число каналов в каждом из указанных выше путей, необходимое для удовлетворения требования ϕ13, распределяя 18 каналов равномерно по трем путям. Тогда емкости путей между 1 и 3 узлами будут равны: C1 (1,3)=C2 (1,3)=C3 (1,3)=6 каналов . 4. Аналогичные операции (1, 2 и 3) выполняем для трех других пар узлов. В результате получаем: ϕ36=16 µ 16,2,3 ; µ26,4,3 ; ϕ24=12 µ 11,2,4 ; µ21,4,3 ; ϕ56=16 µ 11,2,6,5 ; µ22,5,3,6 ; µ 31,5,6,4 ; µ45,4,3,6.

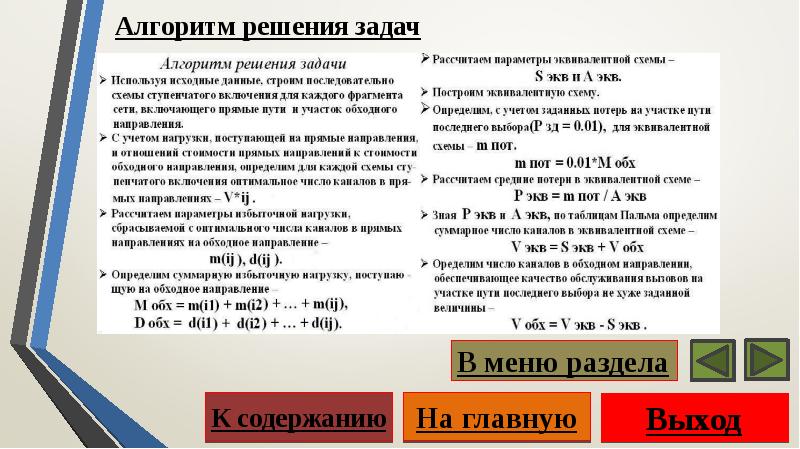

Слайд 191


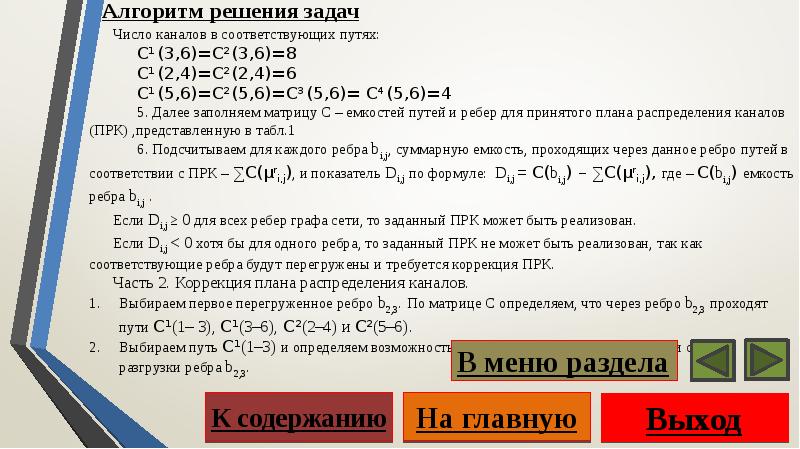

Алгоритм решения задач
Описание слайда:
Алгоритм решения задач

Слайд 192


Алгоритм решения задач Для этого определяем, есть ли путь, соответствующий данной паре и состоящий из ненасыщенных ребер. Если такой путь найден, то...
Описание слайда:
Алгоритм решения задач Для этого определяем, есть ли путь, соответствующий данной паре и состоящий из ненасыщенных ребер. Если такой путь найден, то переходим к пункту 3. Если такого пути нет, т. е. все пути для пары узлов 1–3 содержат насыщенные или перенасыщенные ребра, то переходим к пункту 6. 3. Путь между парой 1–3, содержащий ненасыщенные ребра, найден – это путь C3(1–3). Путь C3(1–3) использовать для коррекции ПРК нельзя, так как он содержит перегруженное ребро b3,4. 4. Определяем число каналов, которые можно добавить к емкости пути C3(1–3) и удалить из пути C1(1–3). В таблице 1 видно, что это число равно 6 каналам. Так как ребро b2,3 перегружено на 4 канала, то в пути C1(1–3) – в ребрах b1,2 и b2,3 – следует снять 4 канала, а в пути C3(1–3) – в ребрах b1,5 и b3,5 – добавить по 4 канала. Старые значения (они в таблице 1 указаны в скобках) исправляем на новые. Новые значения емкостей проставлены без скобок. Величина требования для пары узлов 1–3 остается неизменной и равна 18 каналам

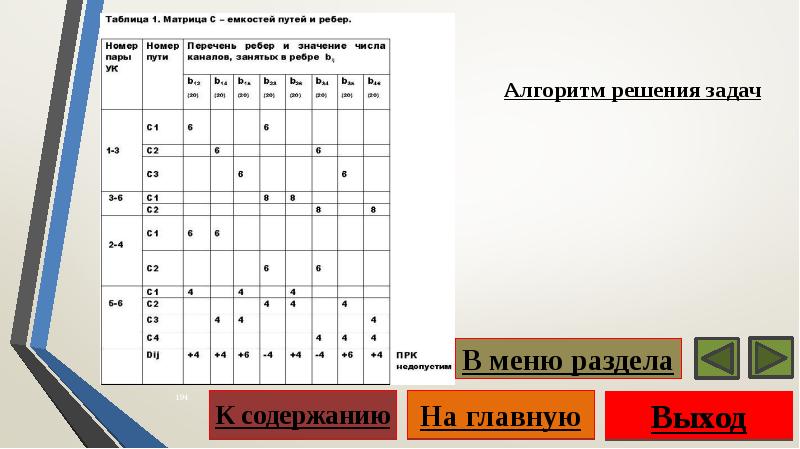

Слайд 193


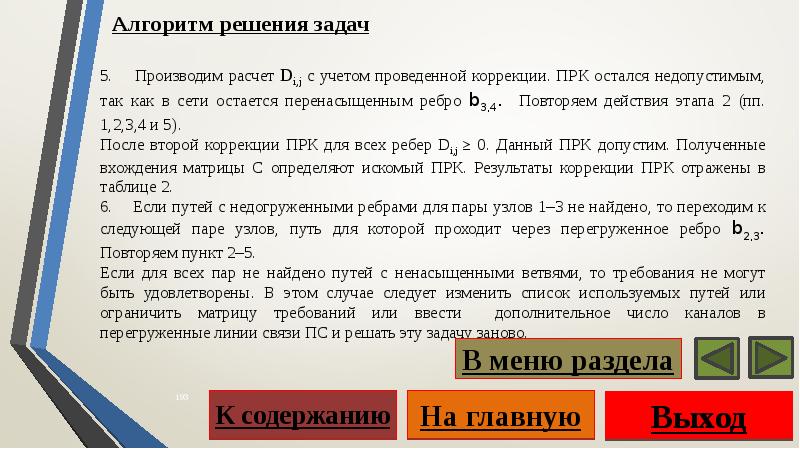

Алгоритм решения задач
Описание слайда:
Алгоритм решения задач

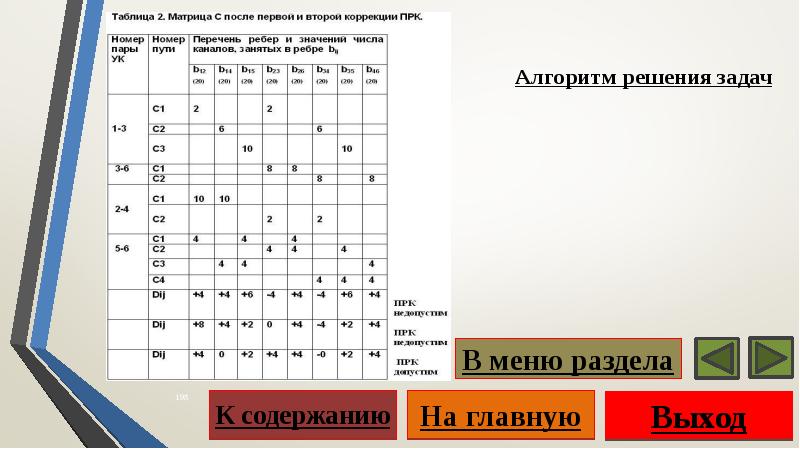

Слайд 194


Алгоритм решения задач
Описание слайда:
Алгоритм решения задач

Слайд 195


Алгоритм решения задач
Описание слайда:
Алгоритм решения задач

Слайд 196


Алгоритм параллельного распределения ресурсов
Описание слайда:
Алгоритм параллельного распределения ресурсов

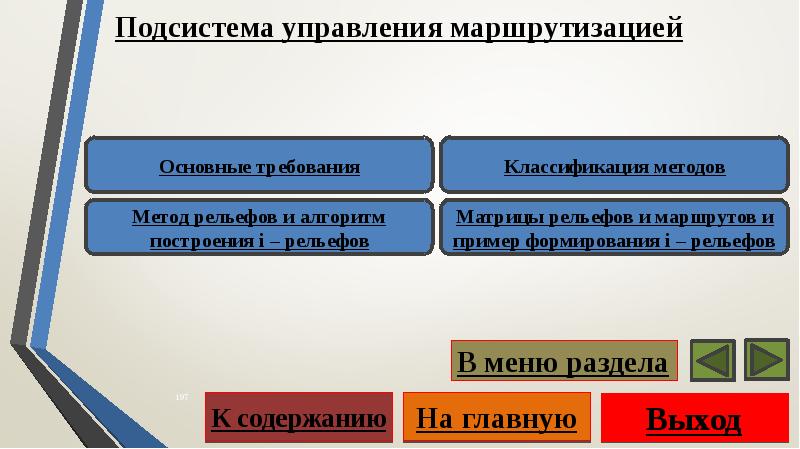

Слайд 197


Подсистема управления маршрутизацией
Описание слайда:
Подсистема управления маршрутизацией

Слайд 198


Основные требования
Описание слайда:
Основные требования

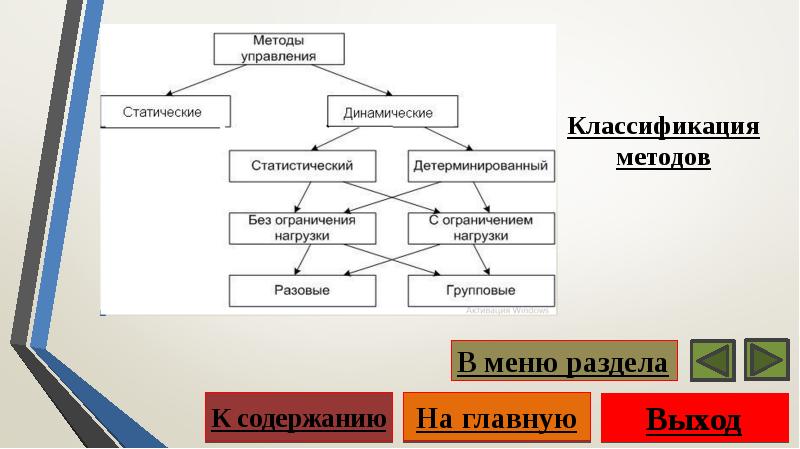

Слайд 199


Классификация методов
Описание слайда:
Классификация методов

Слайд 200


Метод рельефов и алгоритм построения i – рельефов
Описание слайда:
Метод рельефов и алгоритм построения i – рельефов

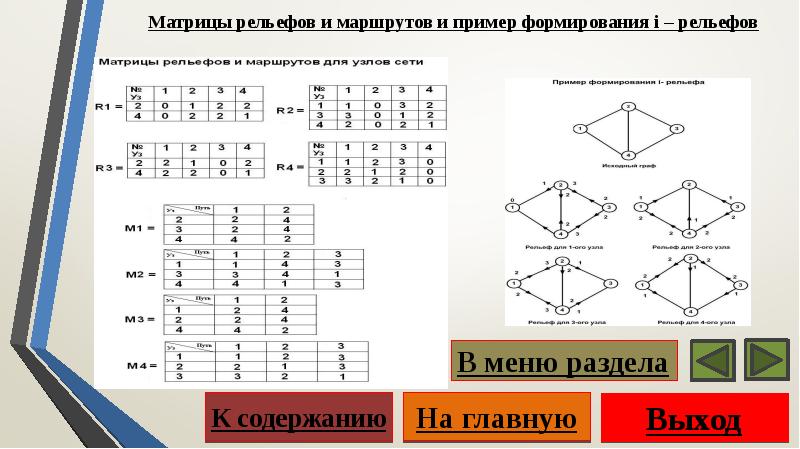

Слайд 201


Матрицы рельефов и маршрутов и пример формирования i – рельефов
Описание слайда:
Матрицы рельефов и маршрутов и пример формирования i – рельефов

Слайд 202


Подсистема учета стоимости
Описание слайда:
Подсистема учета стоимости

Слайд 203


Основные задачи Подсистема расчетов должна осуществлять реализацию задач управления расчетами и предназначается для проведения расчетно-платежных...
Описание слайда:
Основные задачи Подсистема расчетов должна осуществлять реализацию задач управления расчетами и предназначается для проведения расчетно-платежных операций с пользователями за оказываемые услуги электросвязи со стороны предприятий связи (исполнителей услуг) всех форм собственности. Основные задачи подсистемы расчетов: Сбор учетных данных об оказанных услугах; Тарификация учетных услуг и начисление сумм к оплате; Извещение пользователей о начисленных к оплате суммах; Корректировка, при необходимости, начисленных сумм; Контроль оплаты; Работа с задолжниками (абонентами, арендаторами); Подготовка данных, включающих финансовые результаты со сведениями о начисленных и полученных денежных средствах; Информационно-справочное обслуживание пользователей, включая рассмотрение претензий по расчетам.

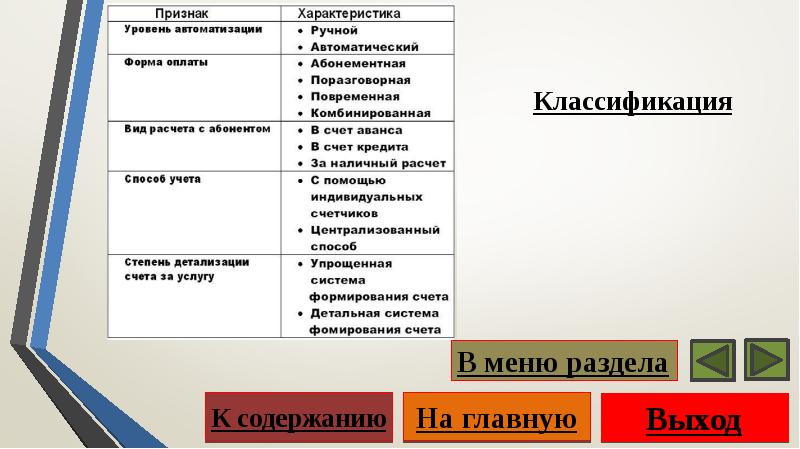

Слайд 204


Классификация
Описание слайда:
Классификация

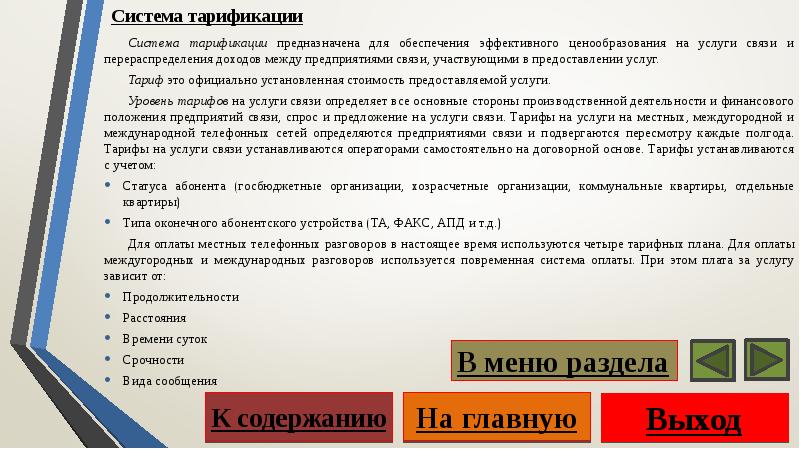

Слайд 205


Система тарификации Система тарификации предназначена для обеспечения эффективного ценообразования на услуги связи и перераспределения доходов между...
Описание слайда:
Система тарификации Система тарификации предназначена для обеспечения эффективного ценообразования на услуги связи и перераспределения доходов между предприятиями связи, участвующими в предоставлении услуг. Тариф это официально установленная стоимость предоставляемой услуги. Уровень тарифов на услуги связи определяет все основные стороны производственной деятельности и финансового положения предприятий связи, спрос и предложение на услуги связи. Тарифы на услуги на местных, междугородной и международной телефонных сетей определяются предприятиями связи и подвергаются пересмотру каждые полгода. Тарифы на услуги связи устанавливаются операторами самостоятельно на договорной основе. Тарифы устанавливаются с учетом: Статуса абонента (госбюджетные организации, хозрасчетные организации, коммунальные квартиры, отдельные квартиры) Типа оконечного абонентского устройства (ТА, ФАКС, АПД и т.д.) Для оплаты местных телефонных разговоров в настоящее время используются четыре тарифных плана. Для оплаты междугородных и международных разговоров используется повременная система оплаты. При этом плата за услугу зависит от: Продолжительности Расстояния Времени суток Срочности Вида сообщения

Слайд 206


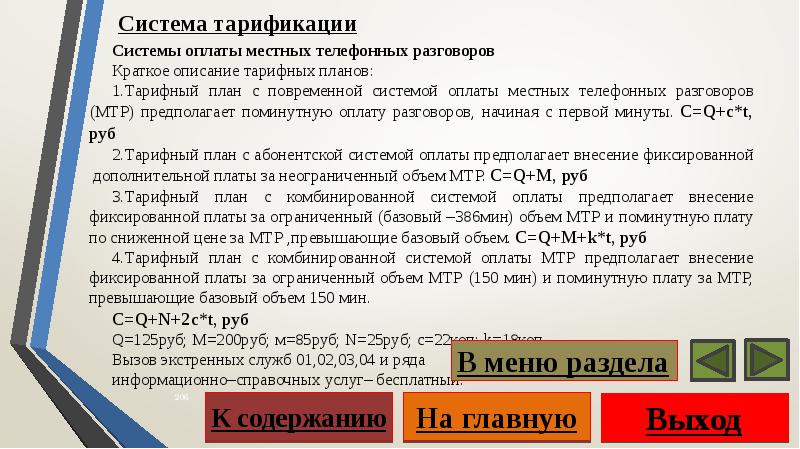

Система тарификации
Описание слайда:
Система тарификации

Слайд 207

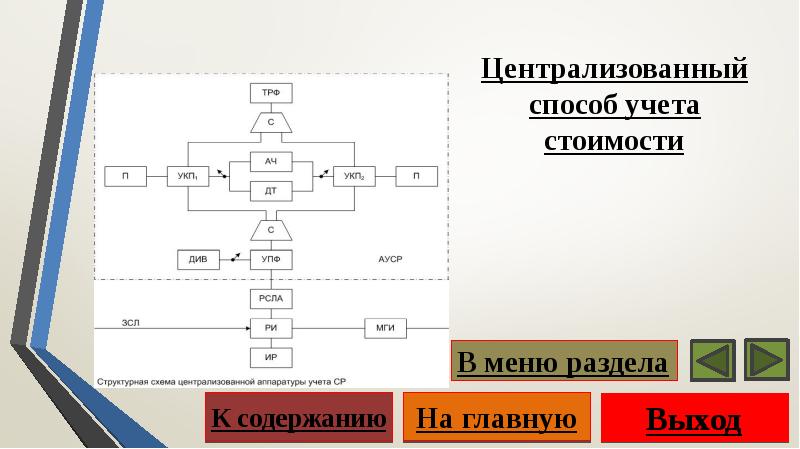

Централизованный способ учета стоимости
Описание слайда:
Централизованный способ учета стоимости

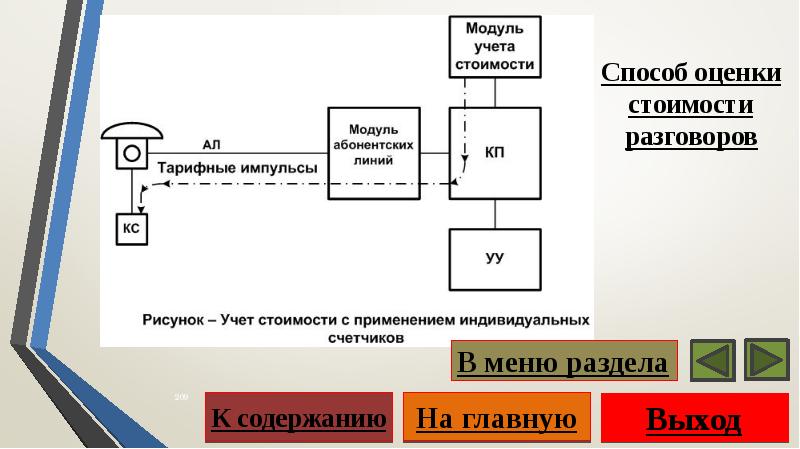

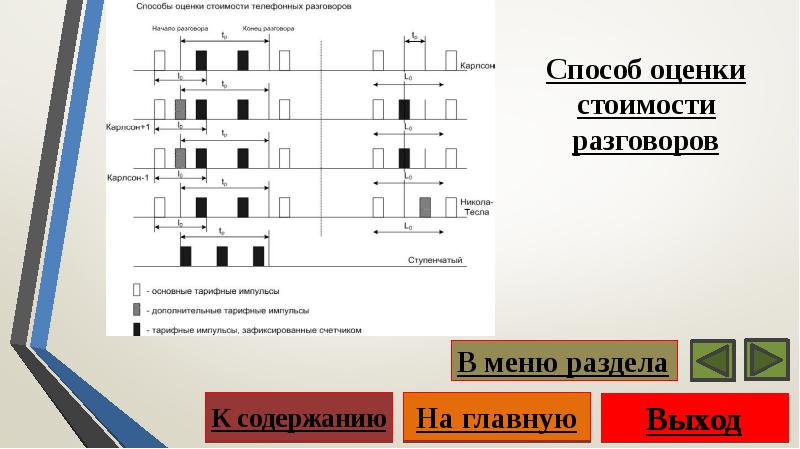

Слайд 208


Способ оценки стоимости разговоров
Описание слайда:
Способ оценки стоимости разговоров

Слайд 209


Способ оценки стоимости разговоров
Описание слайда:
Способ оценки стоимости разговоров

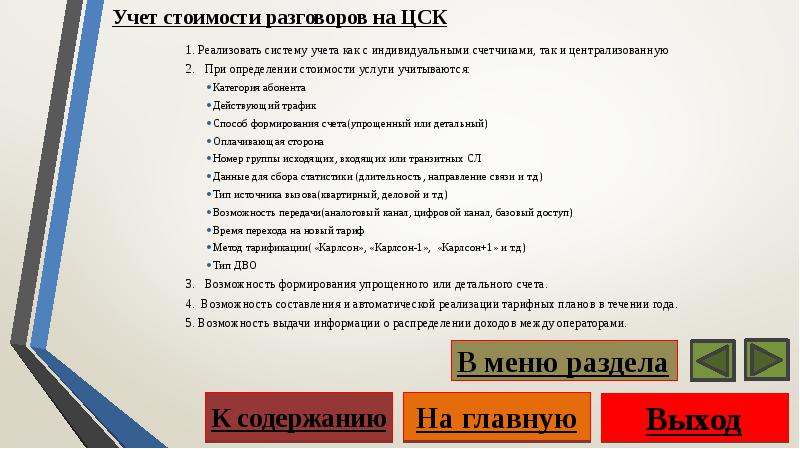

Слайд 210


Учет стоимости разговоров на ЦСК 1. Реализовать систему учета как с индивидуальными счетчиками, так и централизованную 2. При определении стоимости...
Описание слайда:
Учет стоимости разговоров на ЦСК 1. Реализовать систему учета как с индивидуальными счетчиками, так и централизованную 2. При определении стоимости услуги учитываются: Категория абонента Действующий трафик Способ формирования счета(упрощенный или детальный) Оплачивающая сторона Номер группы исходящих, входящих или транзитных СЛ Данные для сбора статистики (длительность, направление связи и т.д) Тип источника вызова(квартирный, деловой и т.д) Возможность передачи(аналоговый канал, цифровой канал, базовый доступ) Время перехода на новый тариф Метод тарификации( «Карлсон», «Карлсон-1», «Карлсон+1» и т.д) Тип ДВО 3. Возможность формирования упрощенного или детального счета. 4. Возможность составления и автоматической реализации тарифных планов в течении года. 5. Возможность выдачи информации о распределении доходов между операторами.

Слайд 211


Система АОН в АТСК
Описание слайда:
Система АОН в АТСК

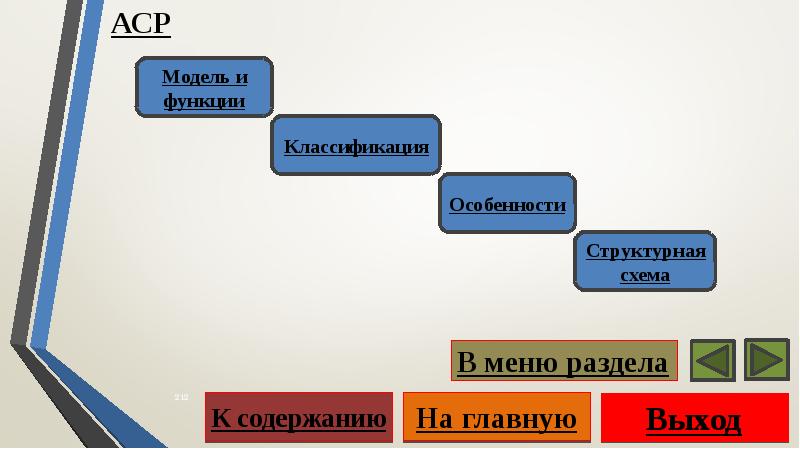

Слайд 212


АСР
Описание слайда:
АСР

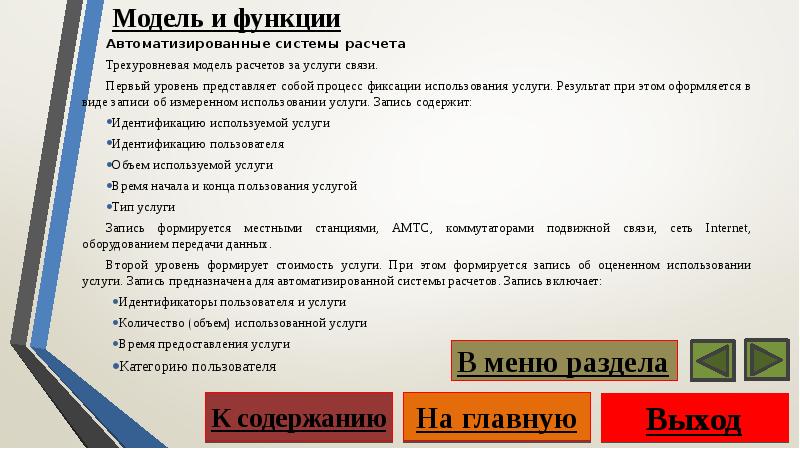

Слайд 213


Модель и функции Автоматизированные системы расчета Трехуровневая модель расчетов за услуги связи. Первый уровень представляет собой процесс фиксации...
Описание слайда:
Модель и функции Автоматизированные системы расчета Трехуровневая модель расчетов за услуги связи. Первый уровень представляет собой процесс фиксации использования услуги. Результат при этом оформляется в виде записи об измеренном использовании услуги. Запись содержит: Идентификацию используемой услуги Идентификацию пользователя Объем используемой услуги Время начала и конца пользования услугой Тип услуги Запись формируется местными станциями, АМТС, коммутаторами подвижной связи, сеть Internet, оборудованием передачи данных. Второй уровень формирует стоимость услуги. При этом формируется запись об оцененном использовании услуги. Запись предназначена для автоматизированной системы расчетов. Запись включает: Идентификаторы пользователя и услуги Количество (объем) использованной услуги Время предоставления услуги Категорию пользователя

Слайд 214


Модель и функции Тариф и стоимость услуги Третий уровень включает процесс обработки счетов. Отвечает за работу с абонентами в процессе выставления...
Описание слайда:
Модель и функции Тариф и стоимость услуги Третий уровень включает процесс обработки счетов. Отвечает за работу с абонентами в процессе выставления ему счетов: Формирование и доставка счетов Прием оплаты Контроль за оплатой Прием претензий от пользователей к оператору и т.д. В набор функций входят: Обработка и анализ исходной информации о потреблении услуг Операции управления сетевым оборудованием (блокировка/разблокировка оконечных устройств, изменение сервиса для пользователя, изменение абонентских данных и т.п) Традиционные функции приложений баз данных: Создание и редактирование таблиц базы данных расчетной системы (нормативно-справочная информация, курс валют) Коды направлений связи , категории абонентов, тарифы и тарифные планы, перечень услуг, контракты, счета и платежи) Генерация счетов и их печать Кредитный контроль счетов Архивизация

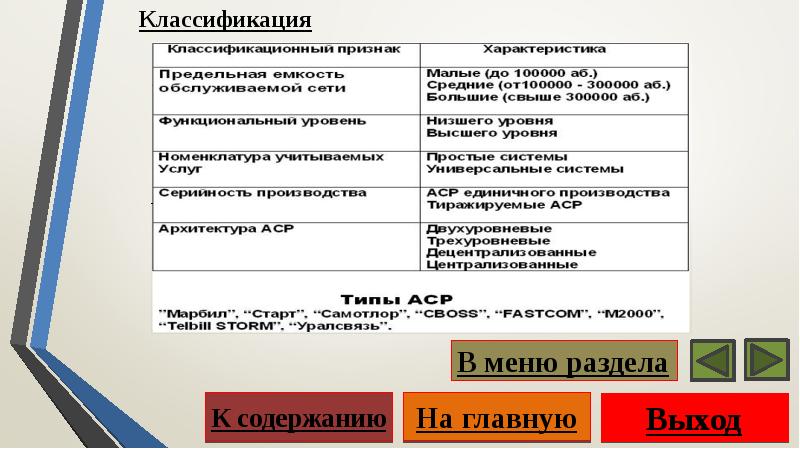

Слайд 215


Классификация
Описание слайда:
Классификация

Слайд 216

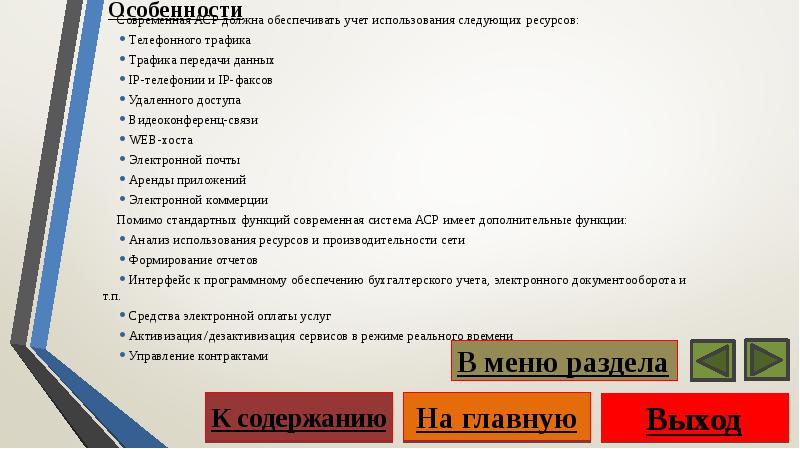

Особенности Современная АСР должна обеспечивать учет использования следующих ресурсов: Телефонного трафика Трафика передачи данных IP-телефонии и...
Описание слайда:
Особенности Современная АСР должна обеспечивать учет использования следующих ресурсов: Телефонного трафика Трафика передачи данных IP-телефонии и IP-факсов Удаленного доступа Видеоконференц-связи WEB-хоста Электронной почты Аренды приложений Электронной коммерции Помимо стандартных функций современная система АСР имеет дополнительные функции: Анализ использования ресурсов и производительности сети Формирование отчетов Интерфейс к программному обеспечению бухгалтерского учета, электронного документооборота и т.п. Средства электронной оплаты услуг Активизация /дезактивизация сервисов в режиме реального времени Управление контрактами

Слайд 217

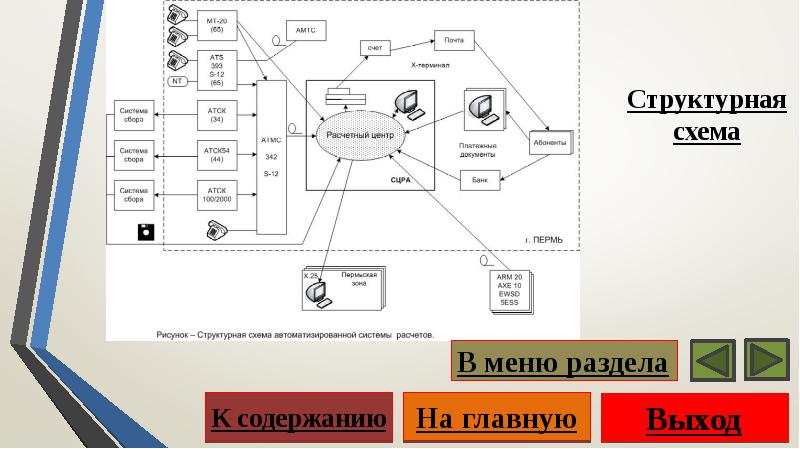

Структурная схема
Описание слайда:
Структурная схема

Слайд 218

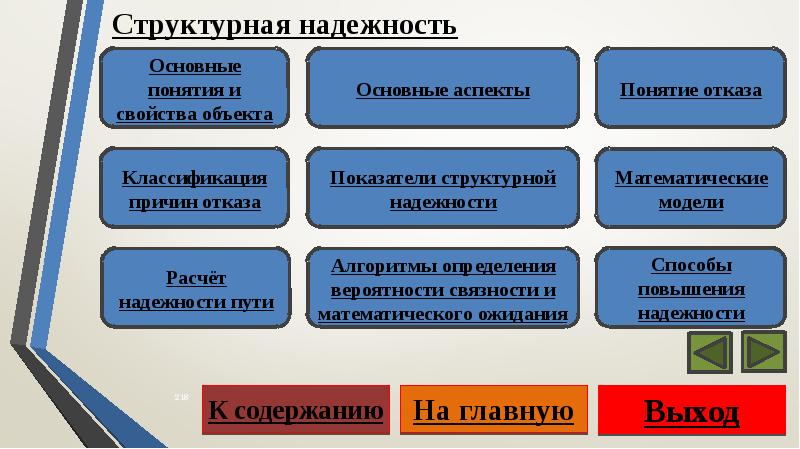

Структурная надежность
Описание слайда:
Структурная надежность

Слайд 219


Основные понятия и свойства объекта Надежностью, какого либо объекта (системы, сооружения, устройства или отдельной детали) называется его свойство,...
Описание слайда:
Основные понятия и свойства объекта Надежностью, какого либо объекта (системы, сооружения, устройства или отдельной детали) называется его свойство, заключающееся в способности выполнять поставленные задачи в определенных условиях эксплуатации. Состояние, в котором объект способен выполнять заданные функции, сохраняя значения основных параметров в пределах, установленных нормативно-технической документацией, называют работоспособностью объекта. Состояние, в котором объект сохраняет значения основных параметров в пределах, установленных нормативно-технической документацией, называют – исправностью объекта. Событие, заключающееся в нарушении работоспособности объекта, называют отказом объекта. В зависимости от назначения объекта, выполняемых им функций и условий эксплуатации различают несколько свойств, связанных с надежностью: Безотказность (свойство непрерывно сохранять работоспособность) Долговечность (свойство сохранять работоспособность до определенного состояния) Ремонтопригодность (возможность выполнения ремонта и технического обслуживания) Восстанавливаемость (возможность восстановления работоспособности после отказа) Сохраняемость (свойство, определяющее возможность длительного хранения перед эксплуатацией)

Слайд 220


Основные аспекты Выделяют два основных аспекта надежности, которые условимся называть аппаратурным и структурным. Под аппаратурным аспектом понимают...
Описание слайда:
Основные аспекты Выделяют два основных аспекта надежности, которые условимся называть аппаратурным и структурным. Под аппаратурным аспектом понимают проблему надежности аппаратуры, отдельных устройств и их элементов, включая каналы и линейные тракты, т.е отдельных элементов, входящих в состав узлов и линий связи сети. Структурный аспект отражает функционирование сети как единого объекта, в зависимости от работоспособности или отказов узлов или линий, магистралей, пучков каналов сети, т.е он связан с возможностью существования в сети путей доставки информации. Надежностью сети, определяемая структурными свойствами сети и надежностью ее элементов (узлов и линий связи), будем называть структурной надежностью сети связи.

Слайд 221


Понятие отказа Отказом линии, называется такое состояние при котором каналы, образующие рассматриваемую линию, либо полностью вышли из строя, либо их...
Описание слайда:
Понятие отказа Отказом линии, называется такое состояние при котором каналы, образующие рассматриваемую линию, либо полностью вышли из строя, либо их параметры настолько ухудшились, что практически их нельзя использовать (например, из-за больших помех, искажений, снижения уровня на приемном конце и т.п.) для данного вида связи. Надежность линии – вероятность ее безотказной работы- определяется, с одной стороны, аппаратурной надежностью ее элементов, а с другой - механической исправностью линейных сооружений. Основными причинами отказов линий являются: механические повреждения, возникающие при проведении строительных работ (до 60-65%); стихийных бедствий (молнии, разливы рек, оползни – до 10-15%); дефекты монтажа или строительства этих линий (8-15%); неаккуратная работа обслуживающего персонала (2-10%). Число и длительность повреждений в значительной степени зависят от типа и устройства линий, их географического положения, уровня организации эксплуатационной службы и длины линии связи. Отказ узла – невозможность передачи через него информации с входящих каналов на исходящие. Отказ узла эквивалентен одновременному отказу всех линий связи, взаимодействующих с этим узлом. Причины отказа узла, как правило, механические разрушения части или всего оборудования узла (в результате пожара, стихийного бедствия и т.п.)

Слайд 222


Классификация причин отказа
Описание слайда:
Классификация причин отказа

Слайд 223


Показатели структурной надежности Используемые в настоящее время показатели можно разбить на две группы: Структурные показатели Вероятностные...
Описание слайда:
Показатели структурной надежности Используемые в настоящее время показатели можно разбить на две группы: Структурные показатели Вероятностные показатели К структурным показателям относятся: Избыточность характеризует избыток линий и узлов по сравнению с минимально необходимым числом для обеспечения связи между различными оконечными пунктами. Количественно избыточность может быть оценена числом независимых по ребрам или вершинам путей, которые могут быть использованы для организации связи между фиксированной парой узлов. Коэффициент влияния оценивает влияние утраты или выход из строя узла или линии связи на возможности сети с точки зрения обеспечения связи между пунктами сети. При использовании структурных показателей сеть связи рассматривается как детерминированная и представляется простого невзвешенного графа.

Слайд 224

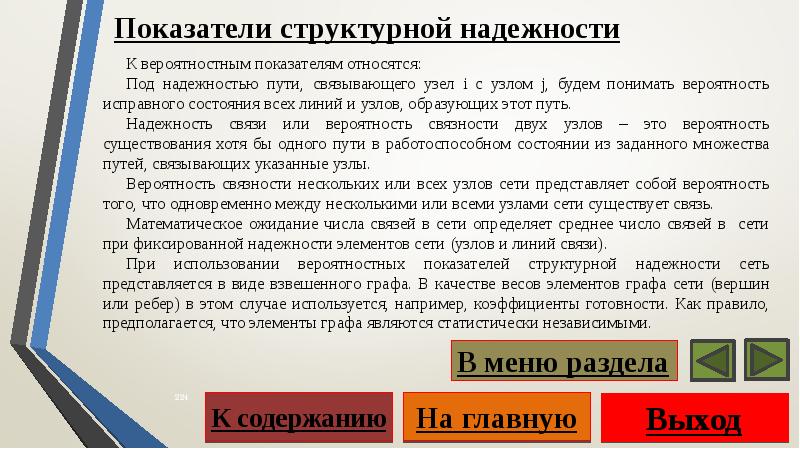

Показатели структурной надежности
Описание слайда:
Показатели структурной надежности

Слайд 225

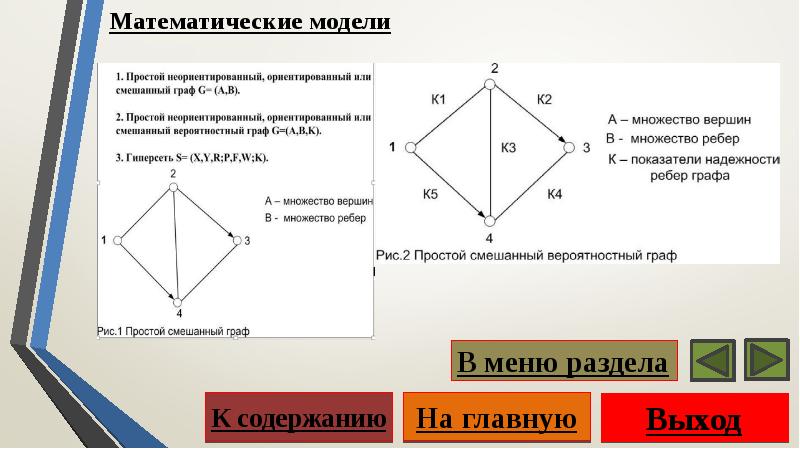

Математические модели
Описание слайда:
Математические модели

Слайд 226


Расчёт надежности пути
Описание слайда:
Расчёт надежности пути

Слайд 227

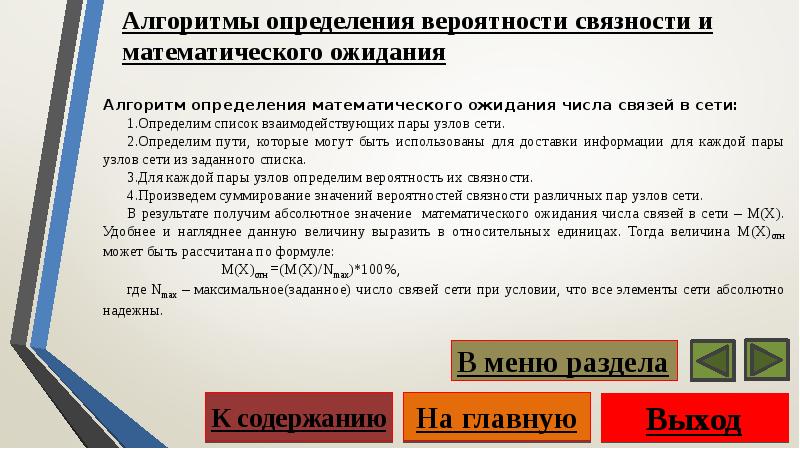

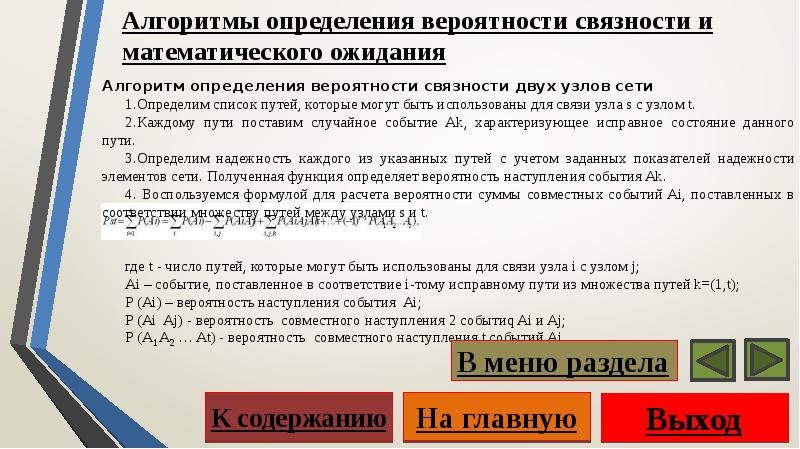

Алгоритмы определения вероятности связности и математического ожидания
Описание слайда:
Алгоритмы определения вероятности связности и математического ожидания

Слайд 228


Сети Связи, слайд №228
Описание слайда:

Слайд 229

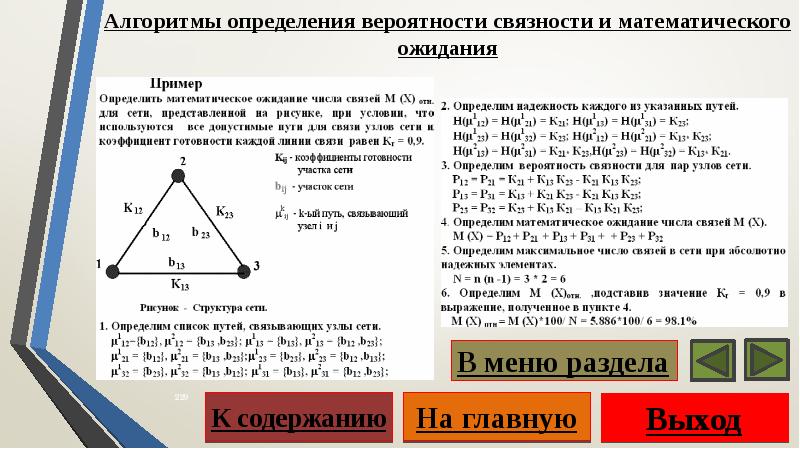

Алгоритмы определения вероятности связности и математического ожидания
Описание слайда:
Алгоритмы определения вероятности связности и математического ожидания

Слайд 230

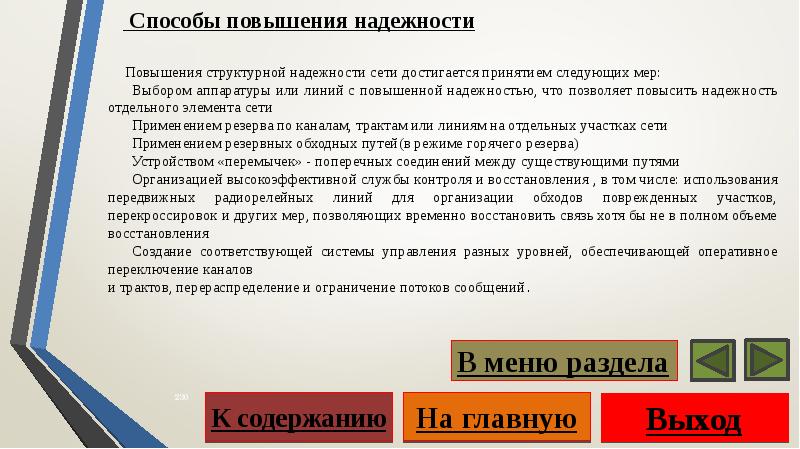

Способы повышения надежности
Описание слайда:
Способы повышения надежности

Слайд 231

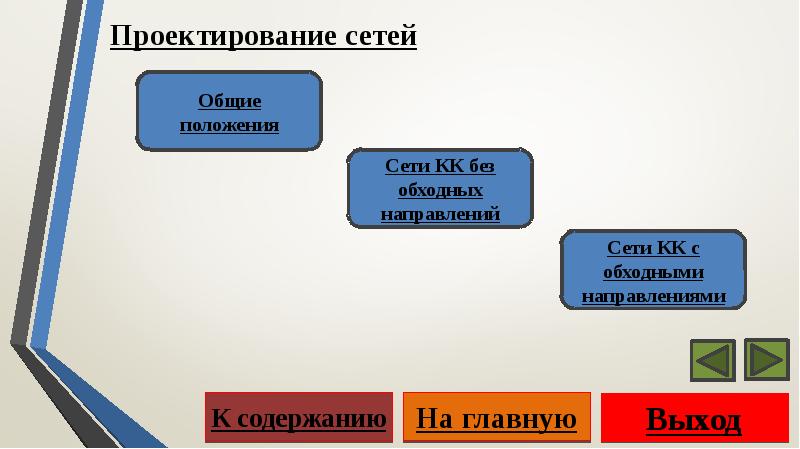

Проектирование сетей
Описание слайда:
Проектирование сетей

Слайд 232


Общие положения
Описание слайда:
Общие положения

Слайд 233


Основы проектирования Планы развития сетей связи: Перспективные планы разрабатываются на 15–20 лет и носят программный целевой характер. Научной...
Описание слайда:
Основы проектирования Планы развития сетей связи: Перспективные планы разрабатываются на 15–20 лет и носят программный целевой характер. Научной базой для разработки перспективных планов являются: Прогнозирование потребностей в услугах связи Научно-технический прогресс и появление новых технологий Рост материальных ресурсов Рост населения страны Перспективы развития различных регионов страны Текущее проектирование конкретизирует и уточняет развитие сетей на ближайшие 2-3 года с учетом реальных потребностей в средствах связи, новых технологий и экономических возможностей оператора. Проект это техническое и экономическое обоснованное решение по строительству и созданию какого-либо объекта, предприятия, сооружения. Проект является связующим звеном между планированием развития сетей электросвязи и непосредственным осуществлением этого развития. Процесс проектирования объекта связи включает следующие этапы: Разработку задания на проектирование Изыскание Разработку проекта

Слайд 234


Этапы и задачи Задание на проектирование выдается заказчиком. Задание включает: Наименование и назначение объекта Основание для проектирования Место...
Описание слайда:
Этапы и задачи Задание на проектирование выдается заказчиком. Задание включает: Наименование и назначение объекта Основание для проектирования Место размещения объекта Мощность объекта Требования по использованию существующих сооружений Заказчик выдает проектной организации необходимые для проектирования данные. Центральное место в проблематике расчета сетей связи при эксплуатации и проектировании занимают задачи двух классов. Задача анализа – в общих чертах сводится к следующему: по известным конструктивно-техническим и технологическим характеристикам сети определить величины эксплуатационных и экономических показателей. Задача синтеза – в общих чертах сводится к следующему: в рамках наложенных ограничений определить конструктивно-технические и технологические характеристики таким образом, чтобы эксплуатационные характеристики сети находились в пределах предписанных норм или оптимизации экономических показателей сети.

Слайд 235


Изыскательские работы Целью изысканий является: Сбор исходных данных необходимых для разработки проекта Согласование основных проектных решений со...
Описание слайда:
Изыскательские работы Целью изысканий является: Сбор исходных данных необходимых для разработки проекта Согласование основных проектных решений со всеми заинтересованными организациями на месте проектирования Изыскательские работы делятся на: Полевые, выполняемые на месте будущего строительства объекта Камеральные – расчеты и работа с документацией Материалы изысканий являются основой для разработки проектно –сметной документации.

Слайд 236


Технический проект В ТП предприятий и сооружений связи решаются следующие задачи с их обоснованием: Определяется возможность использования...
Описание слайда:
Технический проект В ТП предприятий и сооружений связи решаются следующие задачи с их обоснованием: Определяется возможность использования существующего оборудования и сооружений связи при реконструкции сети Разрабатывается схема организации объекта и его взаимодействие с другими объектами связи Выбирается оптимальное место расположения оборудования Выбирается оптимальная трасса прокладки линий связи Выбирается оборудование и системы связи с учетом последних достижений в науке и технике Разрабатываются вопросы технической эксплуатации сооружений связи Разрабатываются предложения по обеспечению сооружений электроэнергией и схемы электроснабжения Определяются предприятия по обеспечению надежности сети связи и ее оборудования Разрабатываются предприятия по БЖ Производится расчет объема оборудования, его комплектация и размещение в технических помещениях Рассчитывается стоимость строительства и основные технико-экономические показатели (ТЭП)

Слайд 237


Характеристики СС
Описание слайда:
Характеристики СС

Слайд 238


Характеристики СС
Описание слайда:
Характеристики СС

Слайд 239


Сети КК без обходных направлений
Описание слайда:
Сети КК без обходных направлений

Слайд 240


Сети КК без обходных направлений Анализ сети без обходных направлений Задано: структура вторичной сети емкость пучков СЛ между АТС и ТС структура...
Описание слайда:
Сети КК без обходных направлений Анализ сети без обходных направлений Задано: структура вторичной сети емкость пучков СЛ между АТС и ТС структура пучков СЛ матрица межстанционной нагрузки матрица маршрутов путей, связывающих оконечные станции дисциплина обслуживания вызовов на сети Определить: Качество обслуживания вызовов между оконечными станциями сети.

Слайд 241

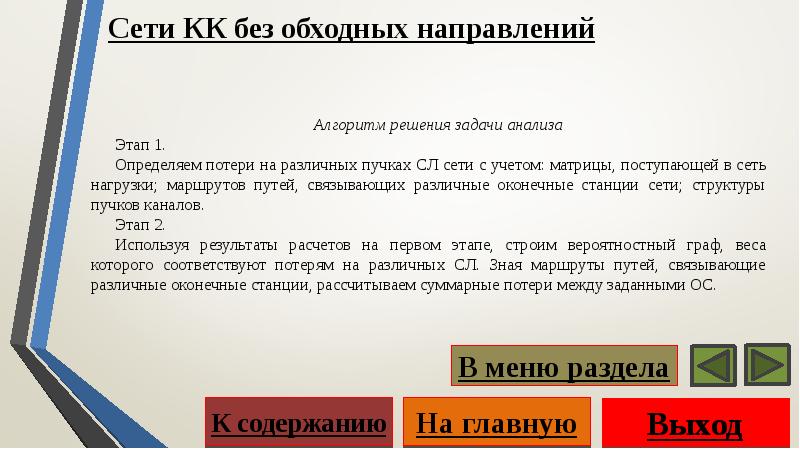

Сети КК без обходных направлений
Описание слайда:
Сети КК без обходных направлений

Слайд 242

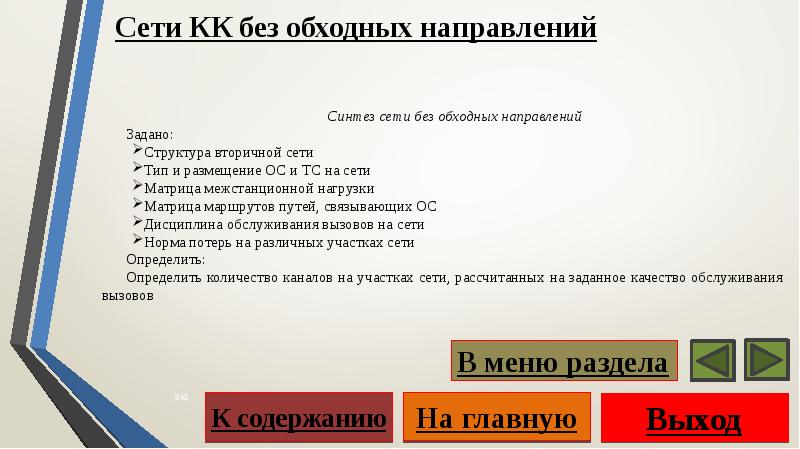

Сети КК без обходных направлений
Описание слайда:
Сети КК без обходных направлений

Слайд 243


Сети КК с обходными направлениями
Описание слайда:
Сети КК с обходными направлениями

Слайд 244

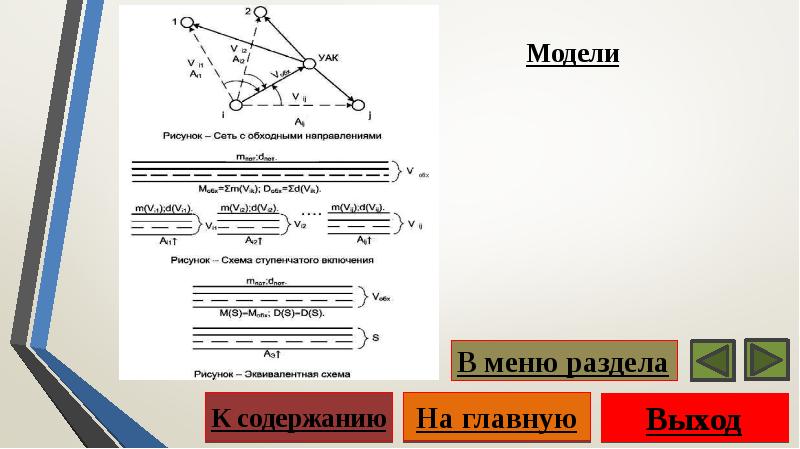

Модели
Описание слайда:
Модели

Слайд 245


Анализ сети Постановка задачи анализа Задано: Структура вторичной сети Тип и размещение ОС и ТС на сети Матрица межстанционной нагрузки Матрица...
Описание слайда:
Анализ сети Постановка задачи анализа Задано: Структура вторичной сети Тип и размещение ОС и ТС на сети Матрица межстанционной нагрузки Матрица маршрутов путей, связывающих ОС Дисциплина обслуживания вызовов на сети Определить: Качество обслуживания вызовов между оконечными станциями сети.

Слайд 246


Анализ сети
Описание слайда:
Анализ сети

Слайд 247


Синтез сети Постановка задачи синтеза Задано: Cтруктура вторичной сети Тип и размещение ОС и ТС на сети Матрица межстанционной нагрузки Матрица...
Описание слайда:
Синтез сети Постановка задачи синтеза Задано: Cтруктура вторичной сети Тип и размещение ОС и ТС на сети Матрица межстанционной нагрузки Матрица маршрутов путей, связывающих ОС, включая прямые и обходные направления Дисциплина обслуживания вызовов на сети Отношения стоимости прямых путей к стоимости обходного направления –kji Определить: Оптимальное число каналов в прямых направлениях Определить количество каналов на участках пути последнего выбора, рассчитанных на заданное качество обслуживания вызовов.

Слайд 248


Алгоритм решения задач
Описание слайда:
Алгоритм решения задач

Слайд 249


Формулы для расчёта
Описание слайда:
Формулы для расчёта

Слайд 250

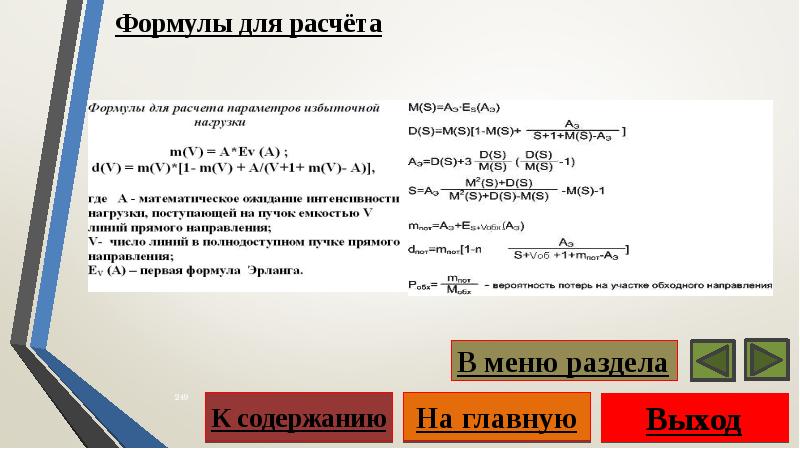

Формулы для расчёта
Описание слайда:
Формулы для расчёта
