Шрифты чертежные начертание строчных и прописных букв

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

Шрифты чертежные

Слайд 4

Описание слайда:

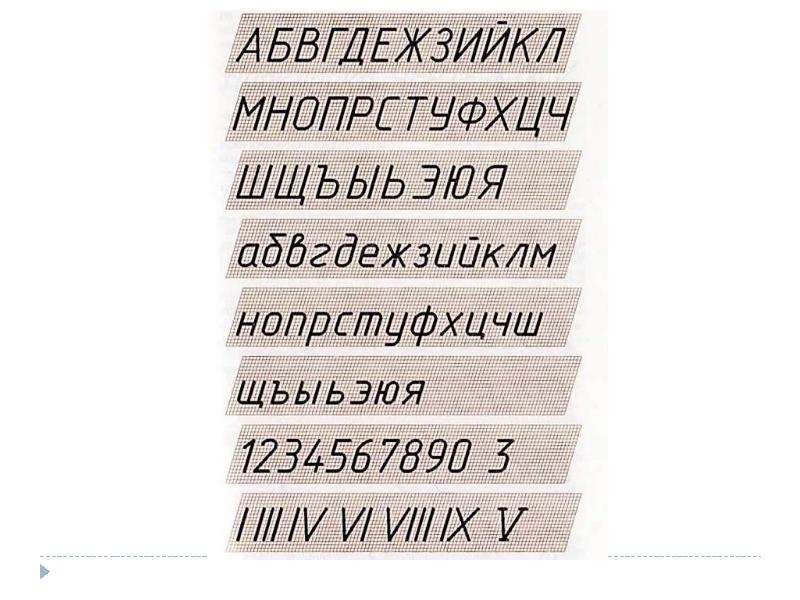

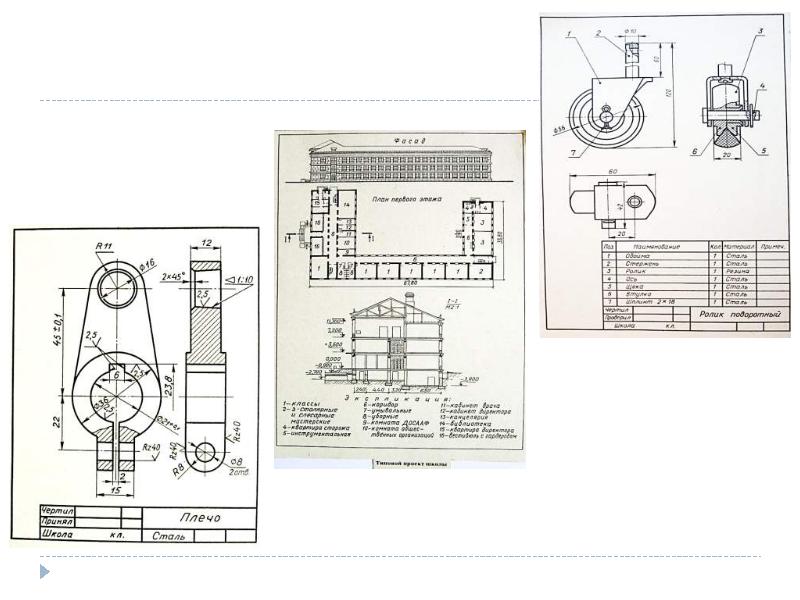

ШРИФТ ЧЕРТЕЖНЫЙ ГОСТ 2.304 -81 Все надписи на чертежах должны быть выполнены чертежным шрифтом. Начертание букв и цифр чертежного шрифта устанавливается стандартом. Стандарт определяет высоту и ширину букв и цифр, толщину линий обводки, расстояние между буквами, словами и строчками. Шрифт может быть как с наклоном (около 75°), так и без наклона. Стандарт устанавливает следующие размеры шрифта: 1,8 (не рекомендуется, но допускается); 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40.

Слайд 5

Описание слайда:

ШРИФТ ЧЕРТЕЖНЫЙ ГОСТ 2.304 -81 За размер (h) шрифта принимается величина, определяемая высотой прописных (заглавных) букв в миллиметрах. Высота буквы измеряется перпендикулярно к основанию строки. Толщину (d) линии шрифта определяют в зависимости от высоты шрифта. Она равна 0,1 h.

Слайд 6

Описание слайда:

По конструкции прописные и строчные буквы чертежного шрифта делятся на группы. По пропорциям буквы алфавита можно разделить на три группы: узкие, нормальные и широкие. К широким буквам относятся Ж, Ш, М, Ю и др., к узким — Р, В, Г, Е, К, 3. Такие буквы, как Н, П, И, А, Ц, — относятся к средним, нормальным. Обычно при построении шрифта разработку широких и узких букв ведут исходя из пропорций нормальных.

Слайд 7

Описание слайда:

Поэтапное написание слова «Опора»

Слайд 8

Описание слайда:

Поэтапное написание слова «Опора»

Слайд 9

Описание слайда:

Поэтапное написание слова «Опора»

Слайд 10

Описание слайда:

Размеры параметров шрифта

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

НЕБЕСПОЛЕЗНЫЕ СОВЕТЫ Вертикальные и наклонные (под углом 75°) элементы проводим сверху вниз.

Слайд 13

Описание слайда:

НЕБЕСПОЛЕЗНЫЕ СОВЕТЫ Если в букве есть скругления, то сначала выполняем скругления, а потом плавно соединяем их прямыми.

Слайд 14

Описание слайда:

НЕБЕСПОЛЕЗНЫЕ СОВЕТЫ Для качественного выполнения надписей чертежным шрифтом, сначала размечаем буквы тонкими линиями (мягким карандашом). Карандаш затачивается в зависимости от толщины шрифта (параметра d).
