Слайд 1

Описание слайда:

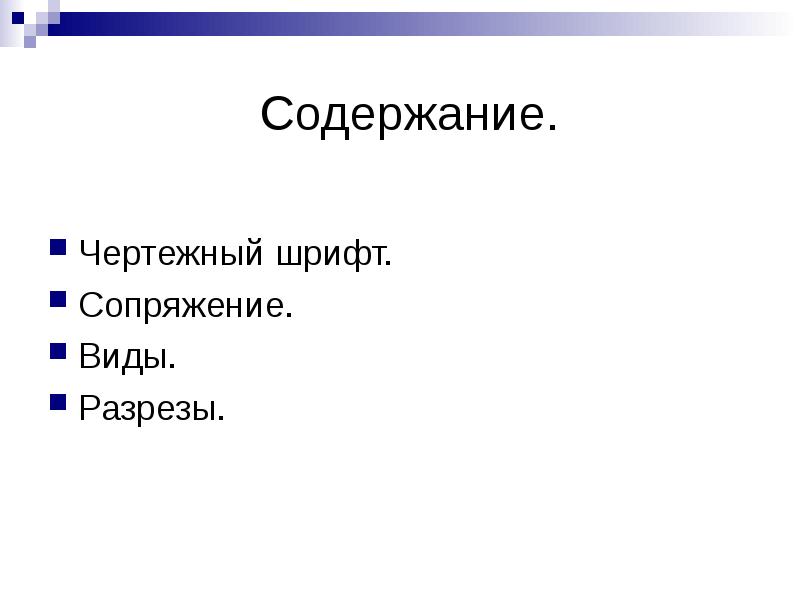

Содержание. Чертежный шрифт. Сопряжение. Виды. Разрезы.

Слайд 2

Описание слайда:

ЧЕРТЁЖНЫЙ ШРИФТ

Слайд 3

Описание слайда:

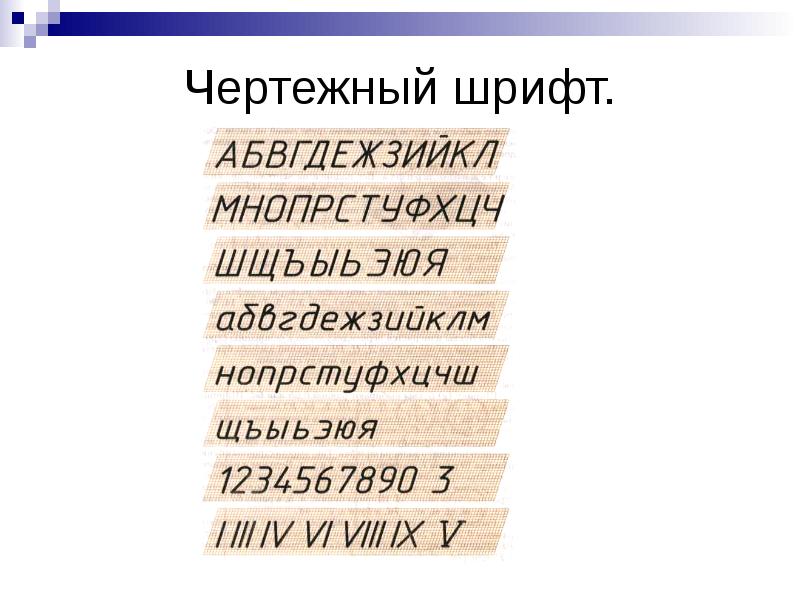

Чертежный шрифт.

Слайд 4

Описание слайда:

Начертание прописных букв.

Слайд 5

Описание слайда:

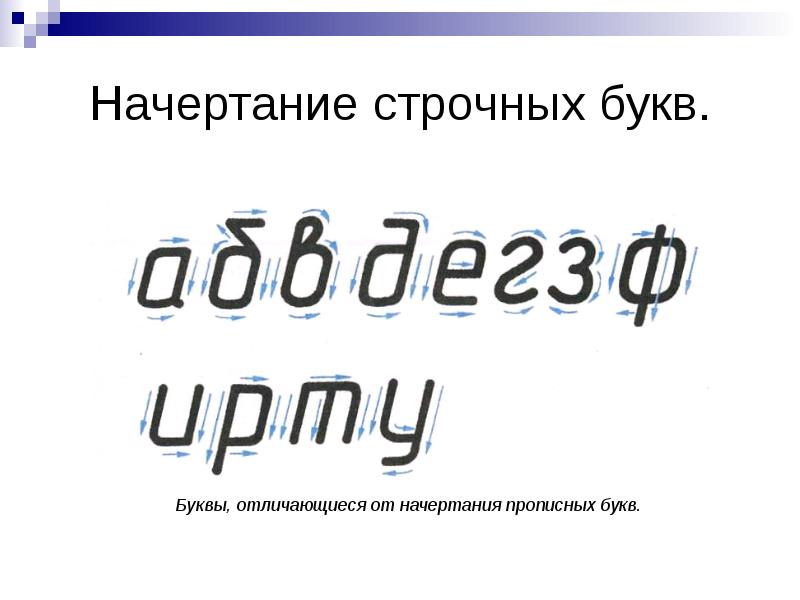

Начертание строчных букв.

Слайд 6

Описание слайда:

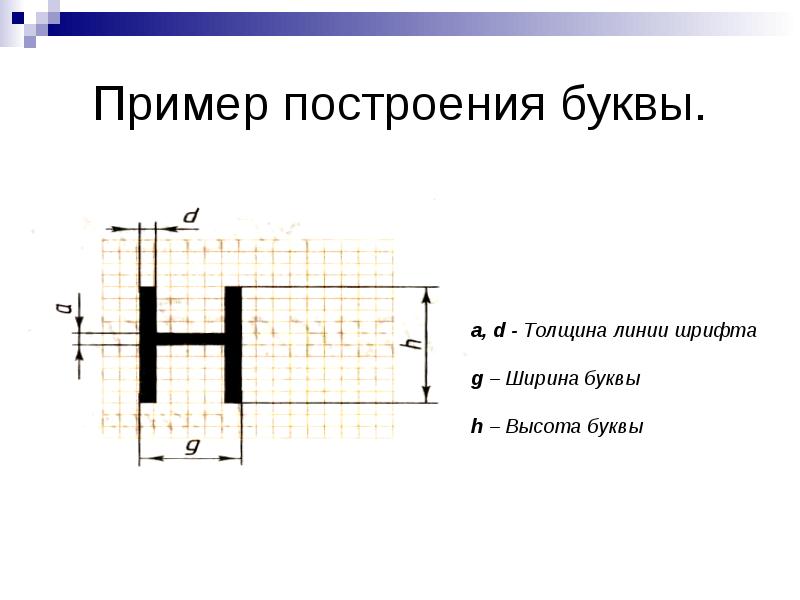

Пример построения буквы.

Слайд 7

Описание слайда:

СОПРЯЖЕНИЯ

Слайд 8

Описание слайда:

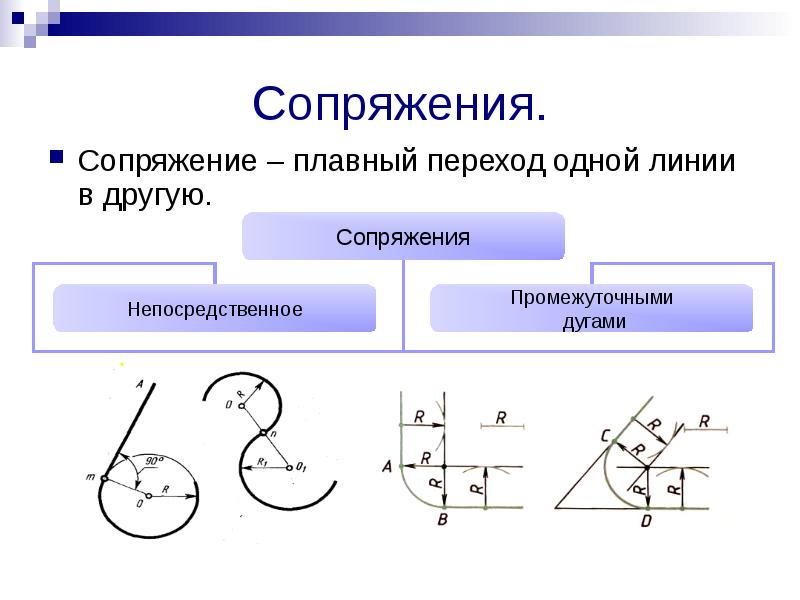

Сопряжения. Сопряжение – плавный переход одной линии в другую.

Слайд 9

Описание слайда:

Основные элементы сопряжения.

Слайд 10

Описание слайда:

Непосредственные сопряжения. Непосредственные сопряжения – это сопряжения. В которых одна линия плавно переходит в другую без промежуточных линий.

Слайд 11

Описание слайда:

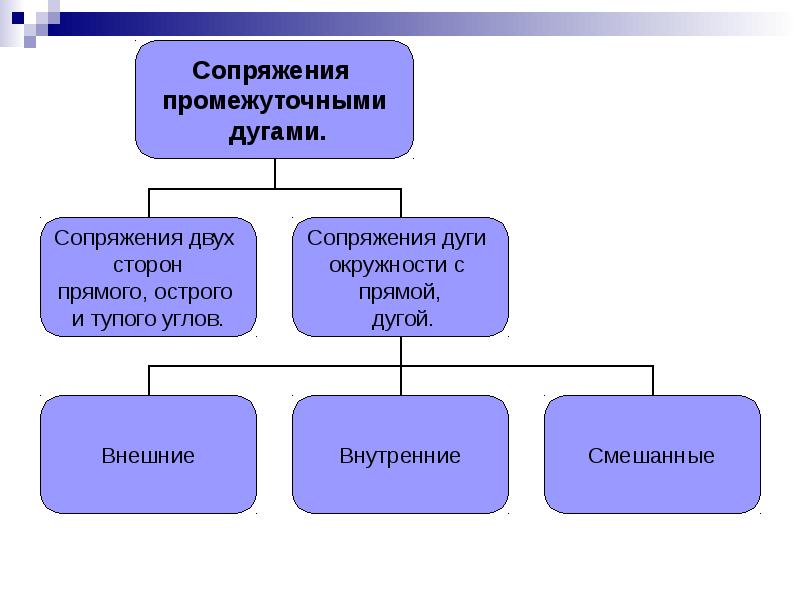

Слайд 12

Описание слайда:

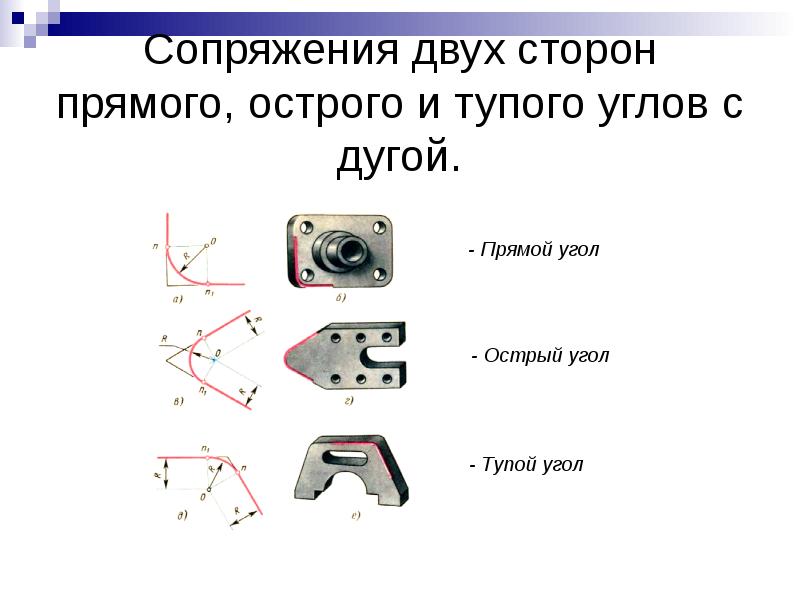

Сопряжения двух сторон прямого, острого и тупого углов с дугой.

Слайд 13

Описание слайда:

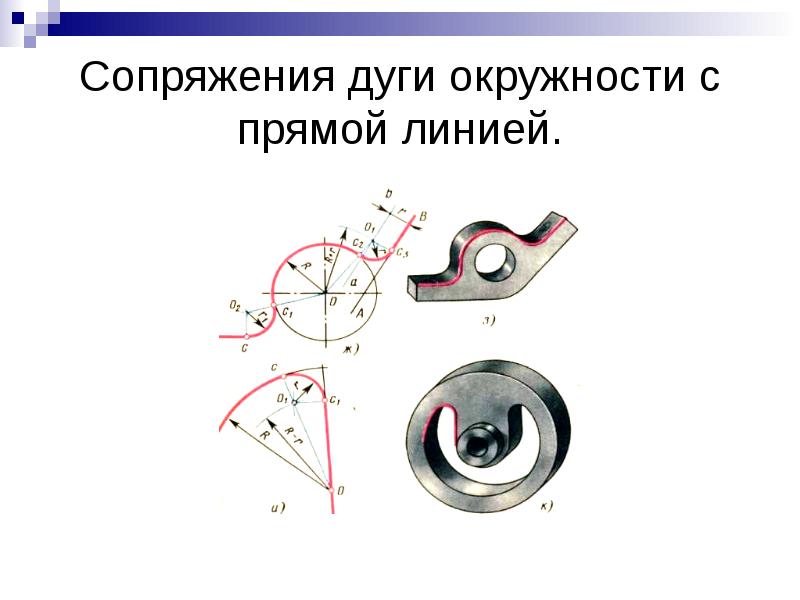

Сопряжения дуги окружности с прямой линией.

Слайд 14

Описание слайда:

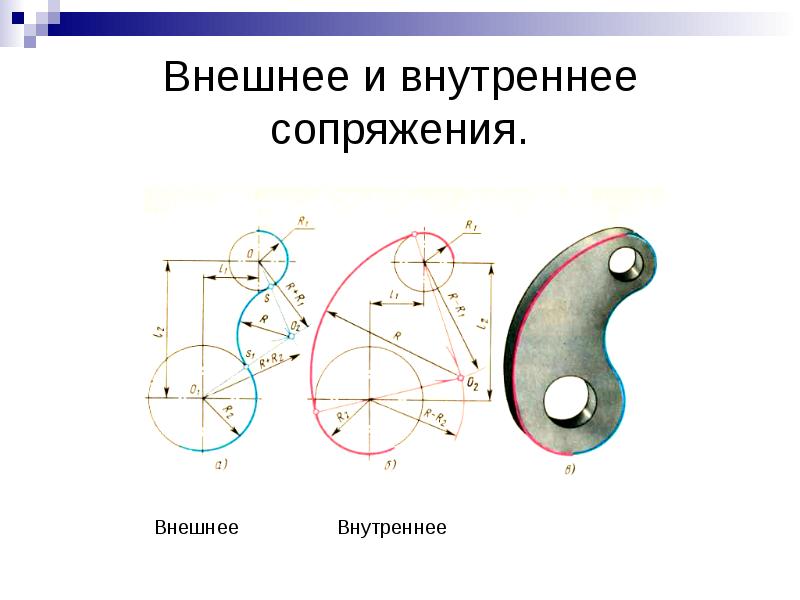

Внешнее и внутреннее сопряжения.

Слайд 15

Описание слайда:

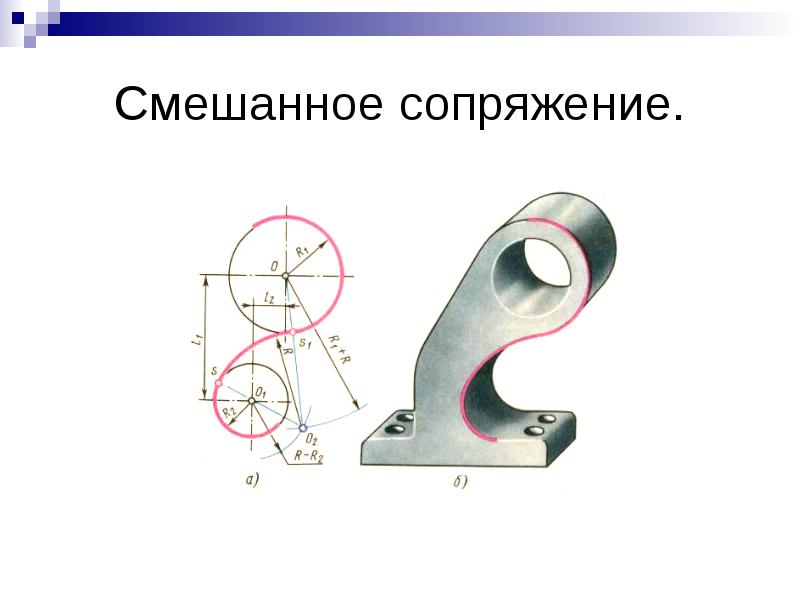

Смешанное сопряжение.

Слайд 16

Описание слайда:

ВИДЫ

Слайд 17

Описание слайда:

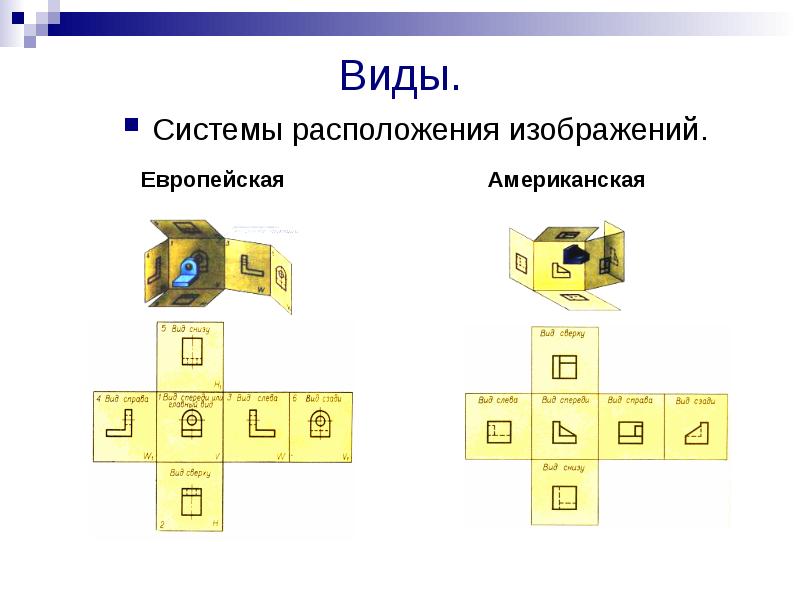

Виды. Системы расположения изображений.

Слайд 18

Описание слайда:

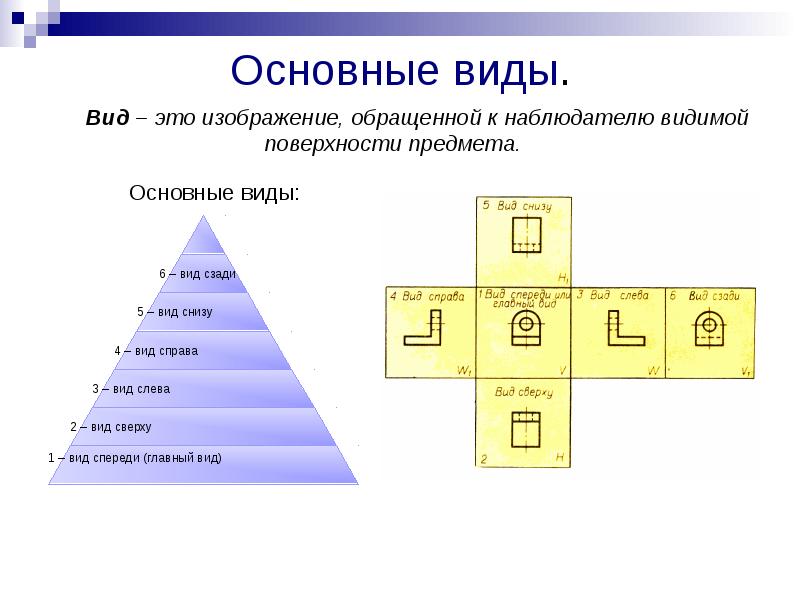

Основные виды. Основные виды:

Слайд 19

Описание слайда:

Местные виды. Местный вид – изображение отдельного, ограниченного места поверхности предмета. Местный вид может быть ограничен линией обрыва, осью симметрии или не ограничен.

Слайд 20

Описание слайда:

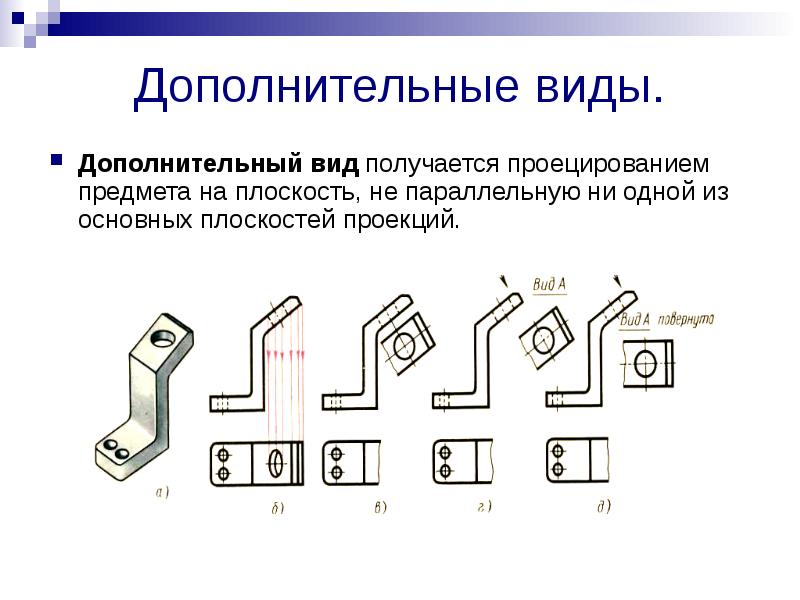

Дополнительные виды. Дополнительный вид получается проецированием предмета на плоскость, не параллельную ни одной из основных плоскостей проекций.

Слайд 21

Описание слайда:

Правила оформления видов на чертеже. Главный вид должен содержать наибольшую информацию о предмете. Число видов на чертеже выбирают минимальным, но достаточным для того, чтобы точно представить форму изображенного предмета. В целях более рационального использования поля чертежа допускается располагать виды вне проекционной связи.

Слайд 22

Описание слайда:

РАЗРЕЗЫ

Слайд 23

Описание слайда:

Разрезы.

Слайд 24

Описание слайда:

Простые разрезы. Фронтальный разрез – изображение, полученное при мысленном рассечении детали секущей плоскостью, параллельной горизонтальной плоскости проекции, и состоящее из фигуры сечения и изображения части детали, расположенной за секущей плоскостью.

Слайд 25

Описание слайда:

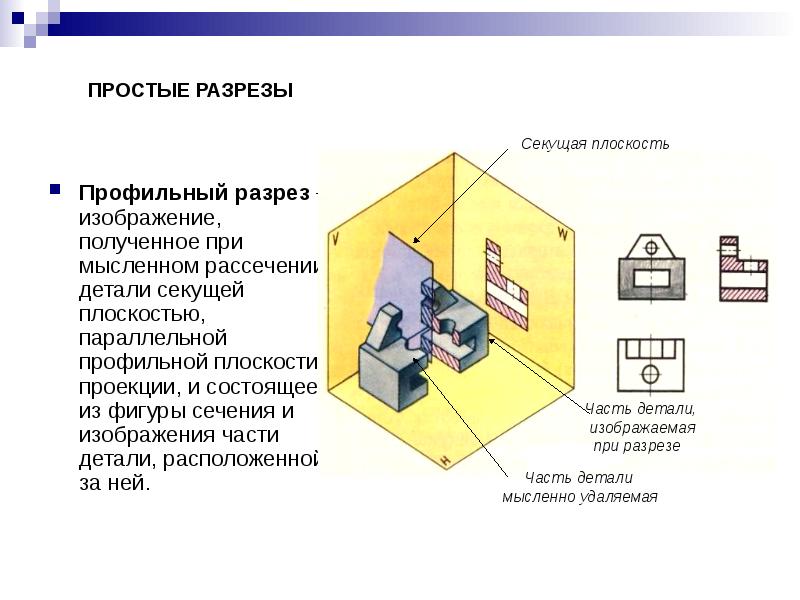

Профильный разрез – изображение, полученное при мысленном рассечении детали секущей плоскостью, параллельной профильной плоскости проекции, и состоящее из фигуры сечения и изображения части детали, расположенной за ней. Профильный разрез – изображение, полученное при мысленном рассечении детали секущей плоскостью, параллельной профильной плоскости проекции, и состоящее из фигуры сечения и изображения части детали, расположенной за ней.

Слайд 26

Описание слайда:

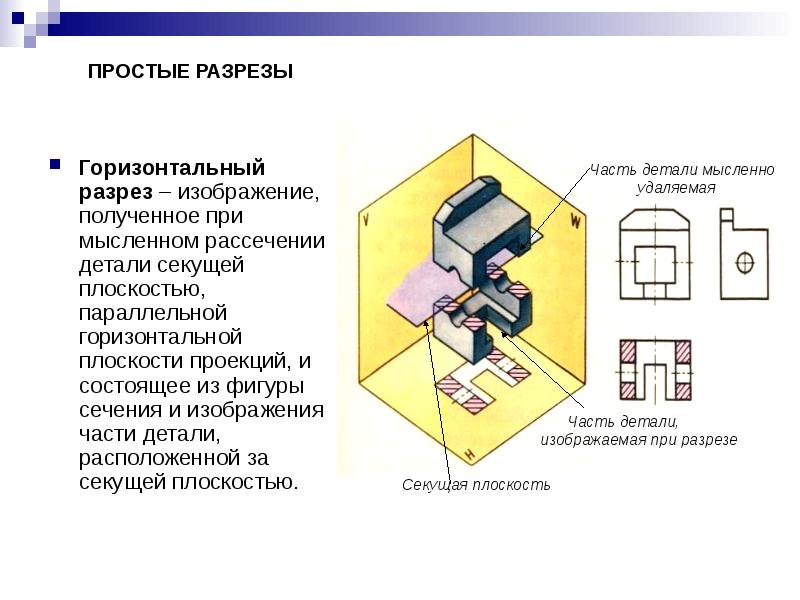

Горизонтальный разрез – изображение, полученное при мысленном рассечении детали секущей плоскостью, параллельной горизонтальной плоскости проекций, и состоящее из фигуры сечения и изображения части детали, расположенной за секущей плоскостью. Горизонтальный разрез – изображение, полученное при мысленном рассечении детали секущей плоскостью, параллельной горизонтальной плоскости проекций, и состоящее из фигуры сечения и изображения части детали, расположенной за секущей плоскостью.

Слайд 27

Описание слайда:

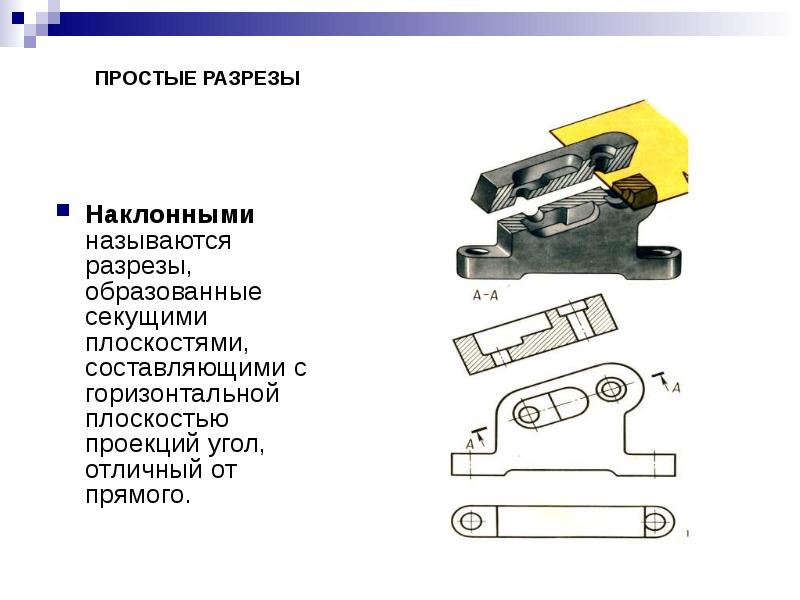

Наклонными называются разрезы, образованные секущими плоскостями, составляющими с горизонтальной плоскостью проекций угол, отличный от прямого. Наклонными называются разрезы, образованные секущими плоскостями, составляющими с горизонтальной плоскостью проекций угол, отличный от прямого.

Слайд 28

Описание слайда:

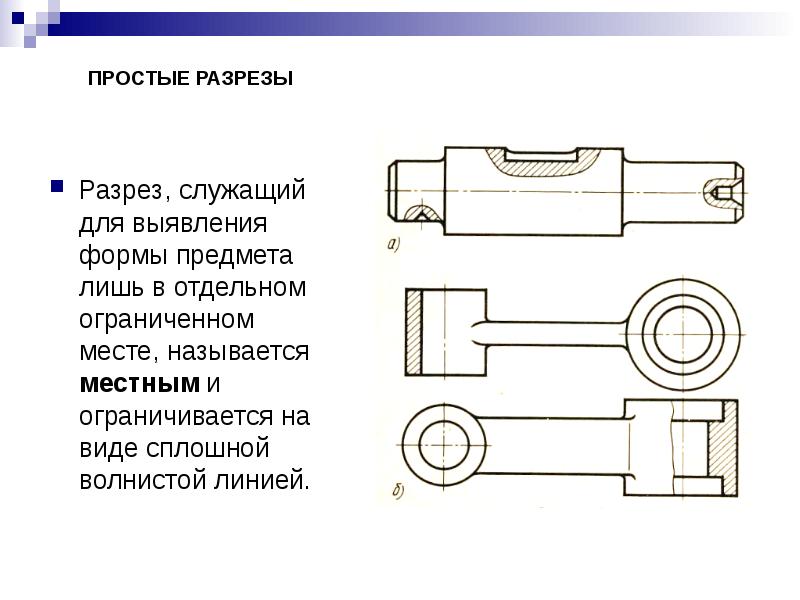

Разрез, служащий для выявления формы предмета лишь в отдельном ограниченном месте, называется местным и ограничивается на виде сплошной волнистой линией.

Слайд 29

Описание слайда:

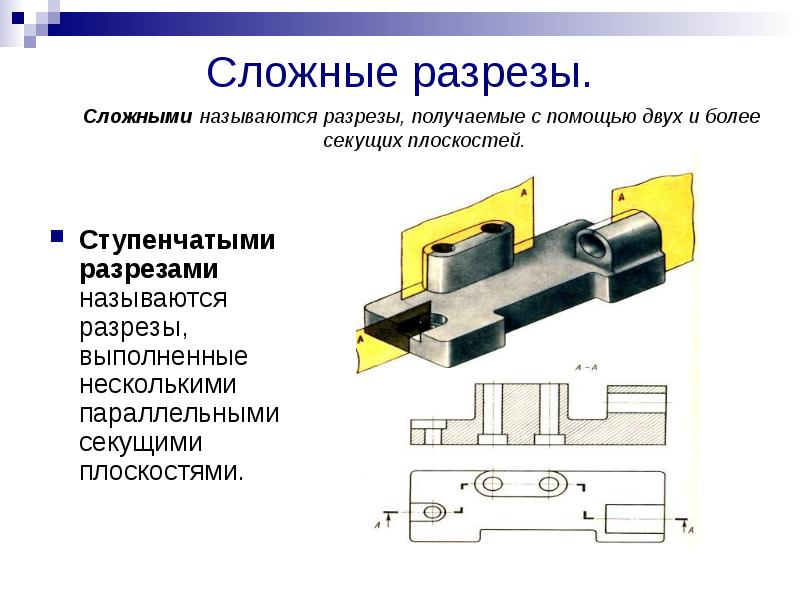

Сложные разрезы. Ступенчатыми разрезами называются разрезы, выполненные несколькими параллельными секущими плоскостями.

Слайд 30

Описание слайда:

Ломаными называются разрезы, полученные от рассечения предмета не параллельными, а пересекающимися плоскостями. Ломаными называются разрезы, полученные от рассечения предмета не параллельными, а пересекающимися плоскостями.
