Слайд 1

Описание слайда:

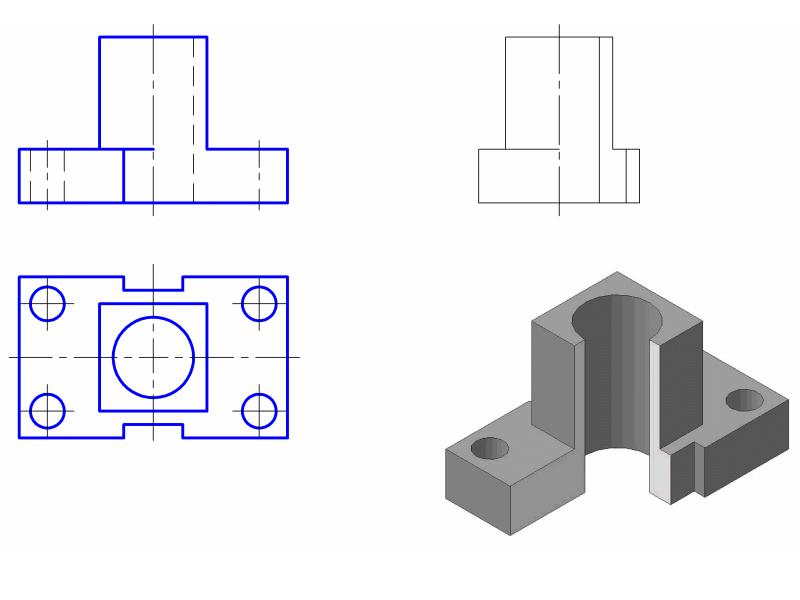

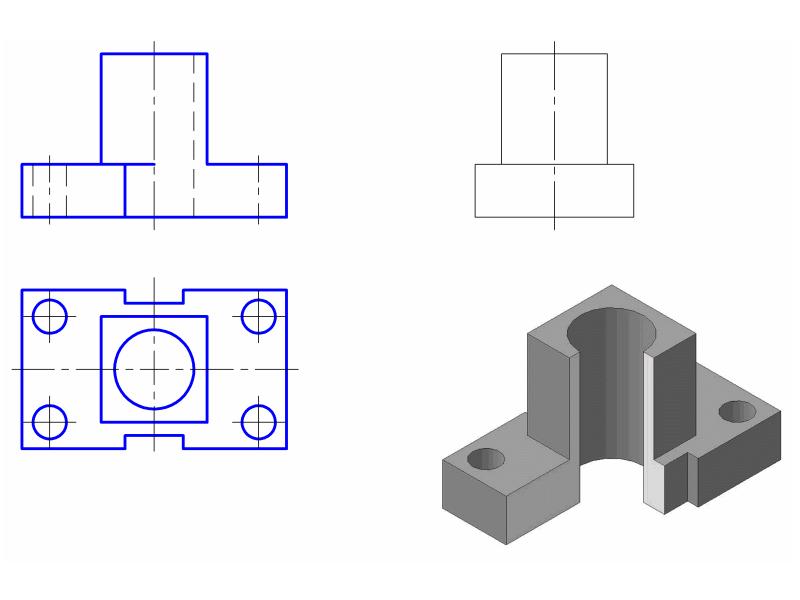

6. Разрезы 3.20. разрез предмета (разрез) – ортогональная проекция предмета, мысленно рассеченного полностью или частично одной или несколькими плоскостями для выявления его невидимых поверхностей. 4.7. При выполнении разреза мысленное рассечение предмета относится только к данному разрезу и не влечет за собой изменения других изображений того же предмета. На разрезе показывают то, что получается в секущей плоскости и что расположено за ней.

Слайд 2

Описание слайда:

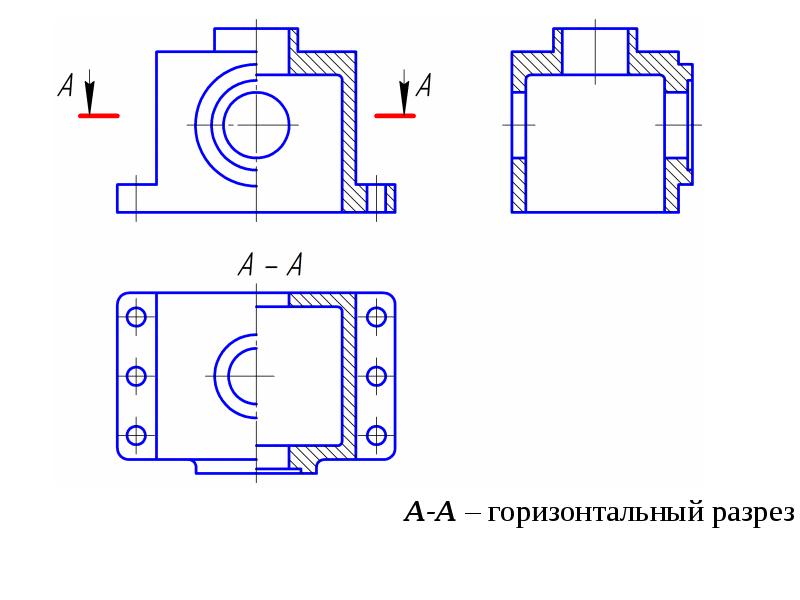

Горизонтальные (3.6) – секущая плоскость параллельна горизонтальной плоскости проекций. Горизонтальные (3.6) – секущая плоскость параллельна горизонтальной плоскости проекций. Вертикальные (3.1) – секущая плоскость перпендикулярна к горизонтальной плоскости проекций. Наклонные (3.11) – секущая плоскость составляет с горизонтальной плоскостью проекций угол, отличный от прямого.

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

В зависимости от числа секущих плоскостей разрезы разделяют на: В зависимости от числа секущих плоскостей разрезы разделяют на: простые (3.18) – выполненный одной секущей плоскостью; сложные (3.22) – выполненный двумя и более секущими плоскостями. 6.2. Вертикальный разрез бывает: фронтальным (3.24) – выполненный секущими плоскостями, параллельными фронтальной плоскости проекций; профильным (3.19) – выполненный секущими плоскостями, параллельными профильной плоскости проекций.

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

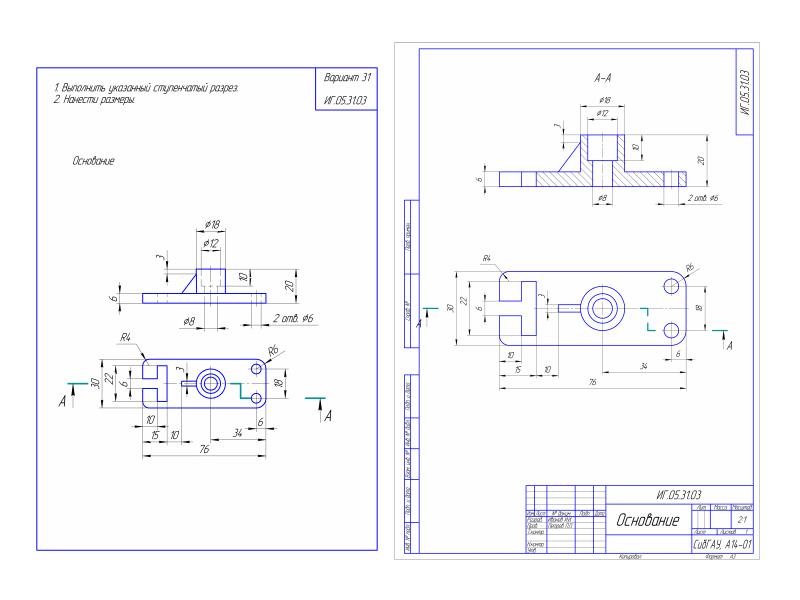

6.3. Сложные разрезы бывают: 6.3. Сложные разрезы бывают: ступенчатыми (3.23): выполненные параллельными секущими плоскостями; ломаными (3.8): выполненные пересекающимися плоскостями. 6.4. Разрезы бывают: продольными (3.17): выполненные секущей плоскостью, направленной вдоль длины или высоты предмета; поперечными (3.16): выполненные секущей плоскостью, направленной перпендикулярно к длине или высоте предмета.

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

6.5. Положение секущей плоскости указывают на чертеже линией сечения. Для линии сечения следует применять разомкнутую линию. При сложном разрезе штрихи проводят также у мест пересечения секущих плоскостей между собой. На начальном и конечном штрихах следует ставить стрелки, указывающие направление взгляда; стрелки следует наносить на расстоянии 2-3 мм от конца штриха. 6.5. Положение секущей плоскости указывают на чертеже линией сечения. Для линии сечения следует применять разомкнутую линию. При сложном разрезе штрихи проводят также у мест пересечения секущих плоскостей между собой. На начальном и конечном штрихах следует ставить стрелки, указывающие направление взгляда; стрелки следует наносить на расстоянии 2-3 мм от конца штриха. Начальный и конечный штрихи не должны пересекать контур соответствующего изображения.

Слайд 11

Описание слайда:

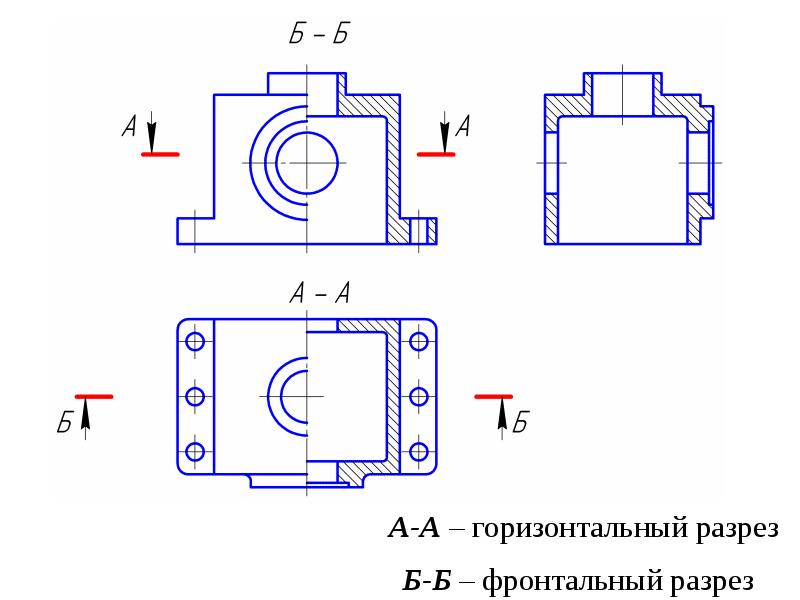

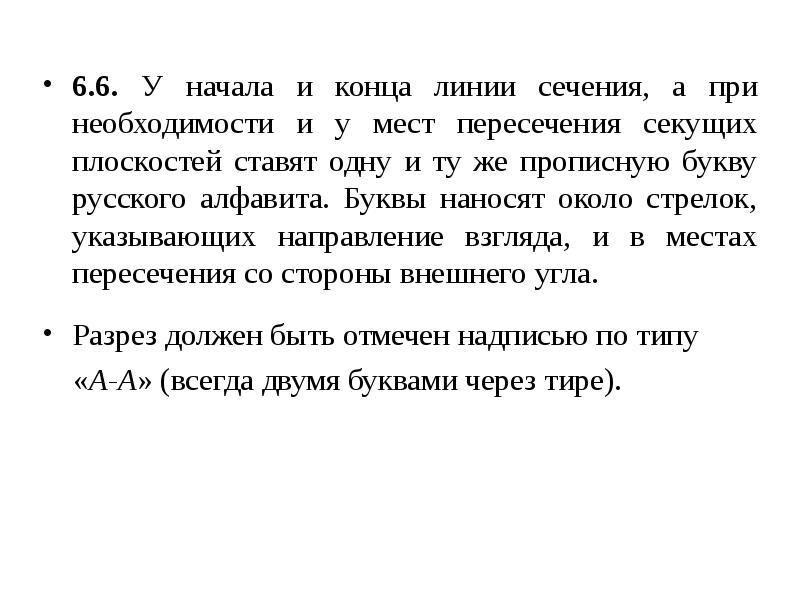

6.6. У начала и конца линии сечения, а при необходимости и у мест пересечения секущих плоскостей ставят одну и ту же прописную букву русского алфавита. Буквы наносят около стрелок, указывающих направление взгляда, и в местах пересечения со стороны внешнего угла. 6.6. У начала и конца линии сечения, а при необходимости и у мест пересечения секущих плоскостей ставят одну и ту же прописную букву русского алфавита. Буквы наносят около стрелок, указывающих направление взгляда, и в местах пересечения со стороны внешнего угла. Разрез должен быть отмечен надписью по типу «А-А» (всегда двумя буквами через тире).

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

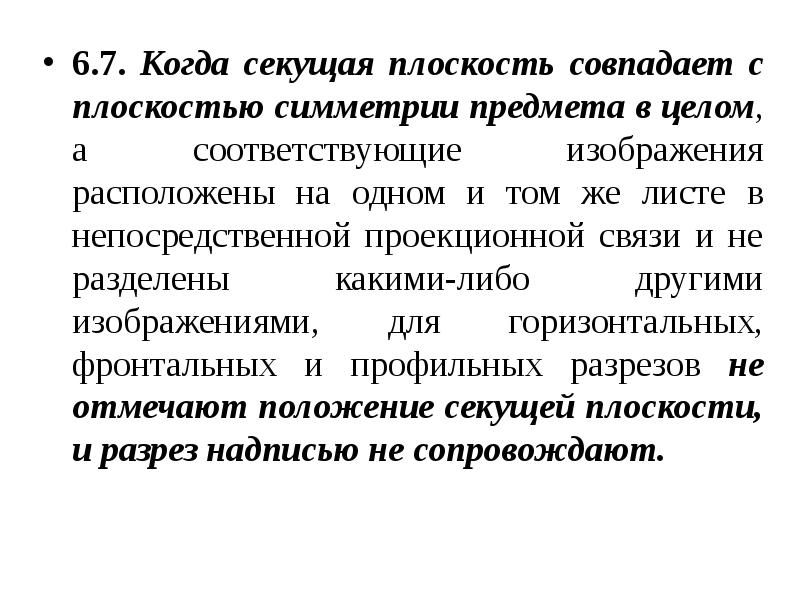

6.7. Когда секущая плоскость совпадает с плоскостью симметрии предмета в целом, а соответствующие изображения расположены на одном и том же листе в непосредственной проекционной связи и не разделены какими-либо другими изображениями, для горизонтальных, фронтальных и профильных разрезов не отмечают положение секущей плоскости, и разрез надписью не сопровождают. 6.7. Когда секущая плоскость совпадает с плоскостью симметрии предмета в целом, а соответствующие изображения расположены на одном и том же листе в непосредственной проекционной связи и не разделены какими-либо другими изображениями, для горизонтальных, фронтальных и профильных разрезов не отмечают положение секущей плоскости, и разрез надписью не сопровождают.

Слайд 15

Описание слайда:

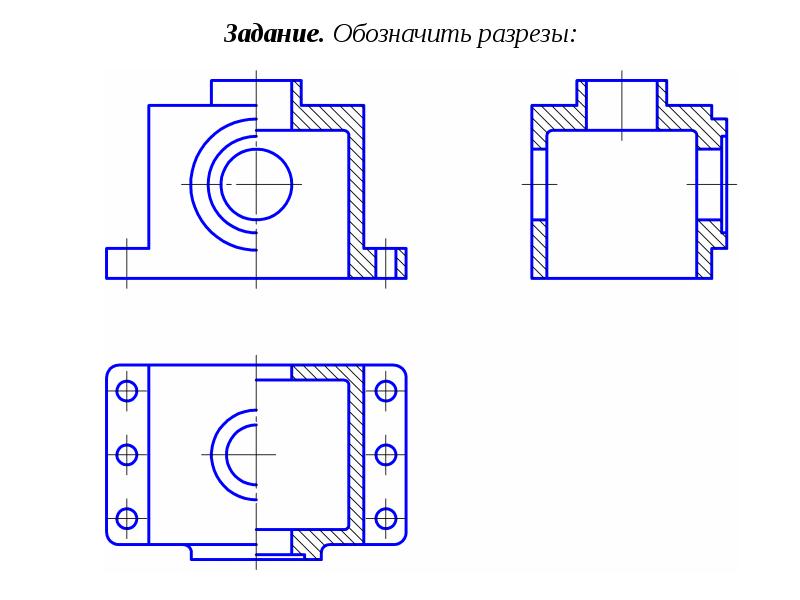

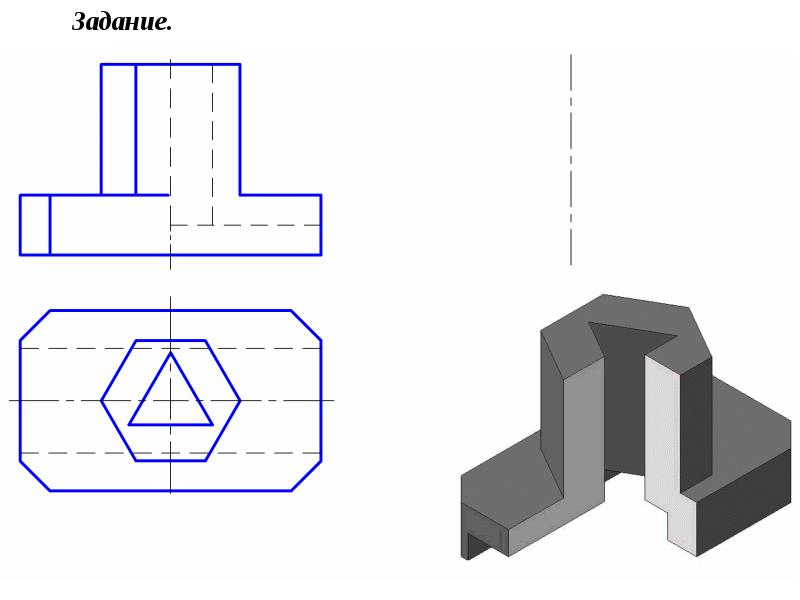

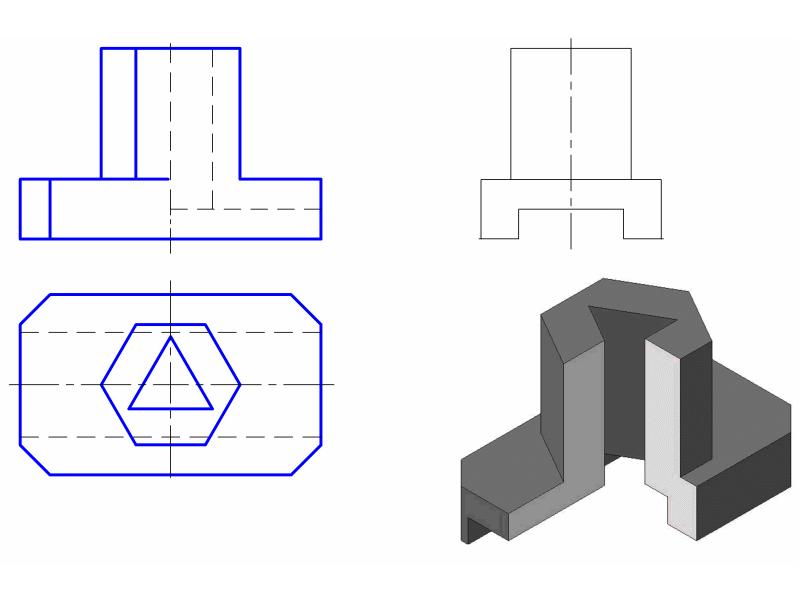

Задание. Обозначить разрезы:

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

6.8. Фронтальным и профильным разрезам, как правило, придают положение, соответствующее принятому для данного предмета на главном изображении чертежа. 6.8. Фронтальным и профильным разрезам, как правило, придают положение, соответствующее принятому для данного предмета на главном изображении чертежа. 6.9. Горизонтальные, фронтальные и профильные разрезы могут быть расположены на месте соответствующих основных видов. 6.10. Вертикальный разрез, когда секущая плоскость не параллельна фронтальной или профильной плоскостям проекций, а также наклонный разрез должны строиться и располагаться в соответствии с направлением, указанным стрелками на линии сечения.

Слайд 19

Описание слайда:

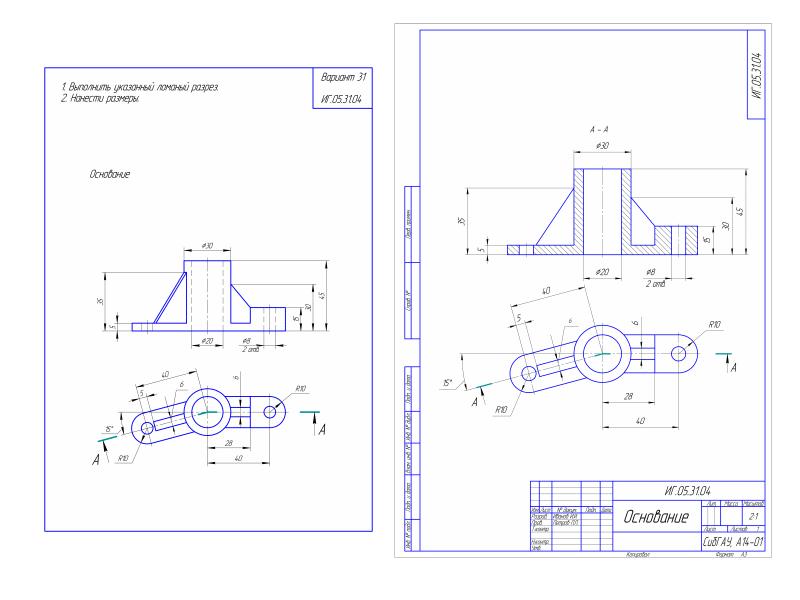

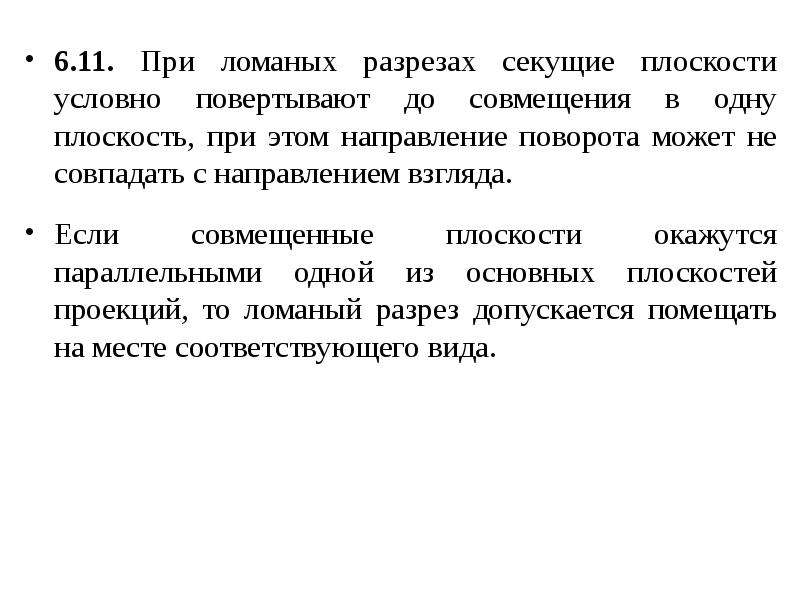

6.11. При ломаных разрезах секущие плоскости условно повертывают до совмещения в одну плоскость, при этом направление поворота может не совпадать с направлением взгляда. 6.11. При ломаных разрезах секущие плоскости условно повертывают до совмещения в одну плоскость, при этом направление поворота может не совпадать с направлением взгляда. Если совмещенные плоскости окажутся параллельными одной из основных плоскостей проекций, то ломаный разрез допускается помещать на месте соответствующего вида.

Слайд 20

Описание слайда:

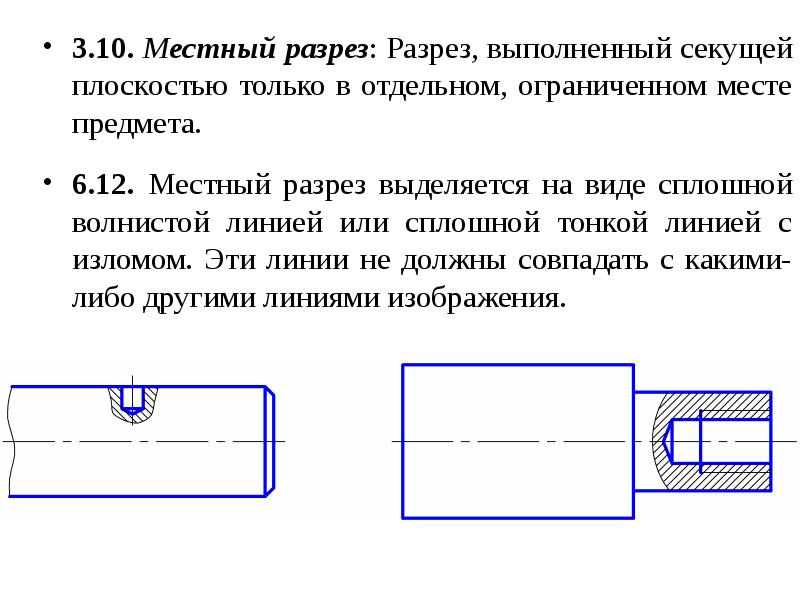

3.10. Местный разрез: Разрез, выполненный секущей плоскостью только в отдельном, ограниченном месте предмета. 3.10. Местный разрез: Разрез, выполненный секущей плоскостью только в отдельном, ограниченном месте предмета. 6.12. Местный разрез выделяется на виде сплошной волнистой линией или сплошной тонкой линией с изломом. Эти линии не должны совпадать с какими-либо другими линиями изображения.

Слайд 21

Описание слайда:

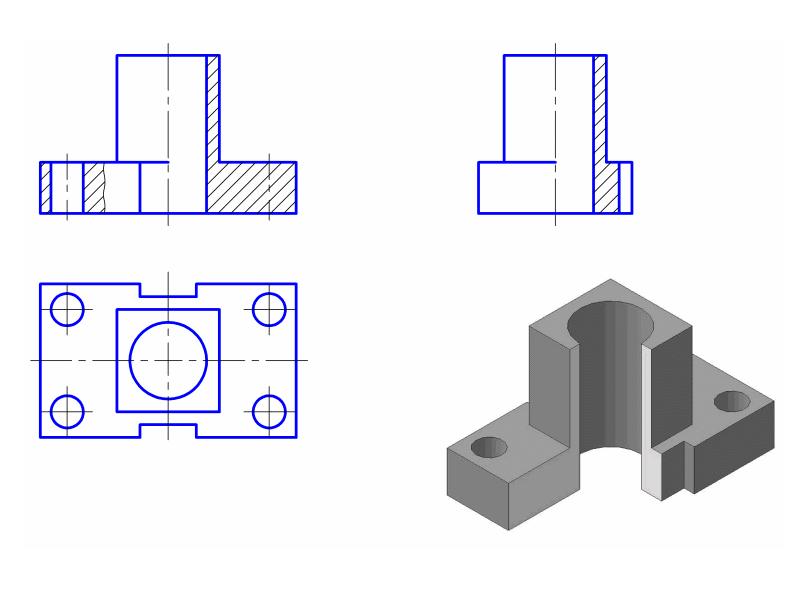

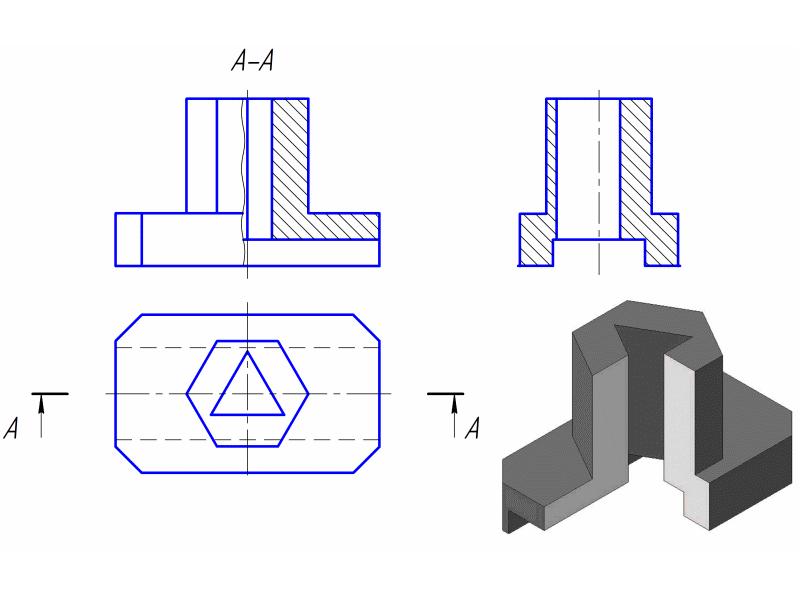

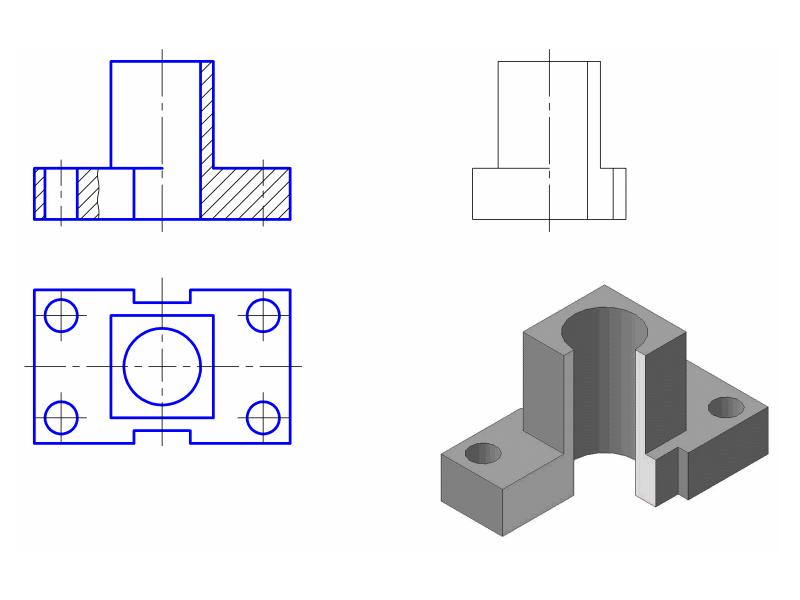

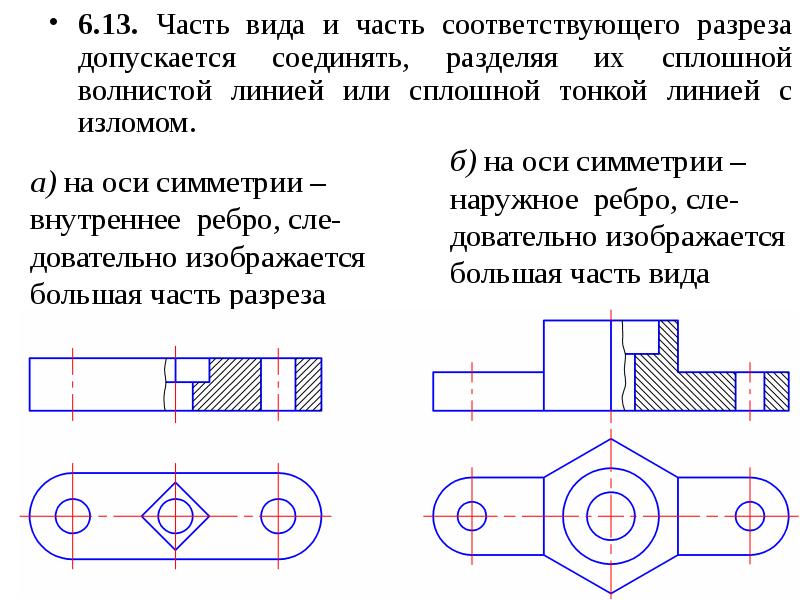

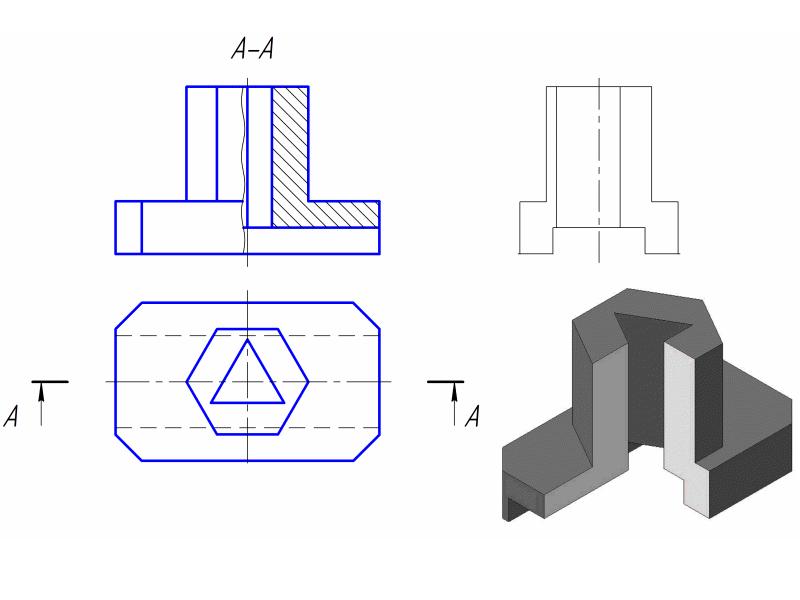

6.13. Часть вида и часть соответствующего разреза допускается соединять, разделяя их сплошной волнистой линией или сплошной тонкой линией с изломом. 6.13. Часть вида и часть соответствующего разреза допускается соединять, разделяя их сплошной волнистой линией или сплошной тонкой линией с изломом.

Слайд 22

Описание слайда:

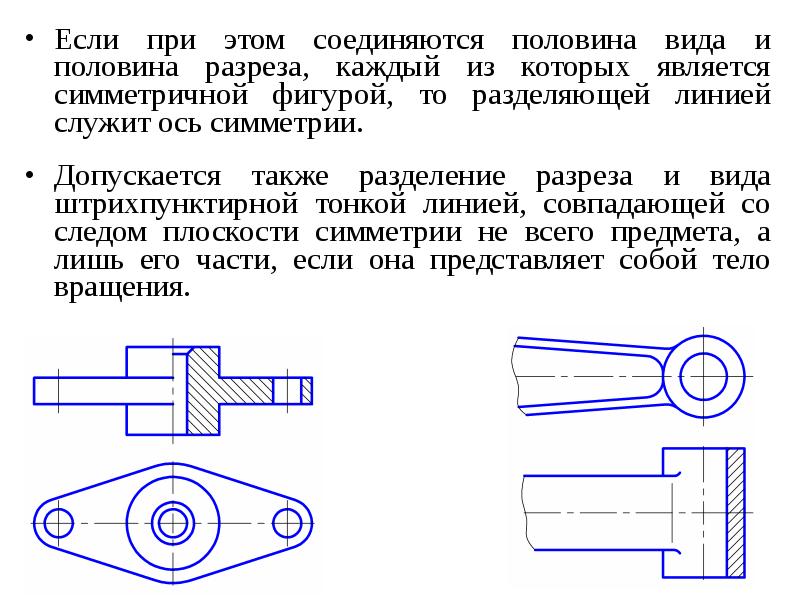

Если при этом соединяются половина вида и половина разреза, каждый из которых является симметричной фигурой, то разделяющей линией служит ось симметрии. Если при этом соединяются половина вида и половина разреза, каждый из которых является симметричной фигурой, то разделяющей линией служит ось симметрии. Допускается также разделение разреза и вида штрихпунктирной тонкой линией, совпадающей со следом плоскости симметрии не всего предмета, а лишь его части, если она представляет собой тело вращения.
