Слайд 1

Описание слайда:

Шрифты в архитектурной графике

Слайд 2

Описание слайда:

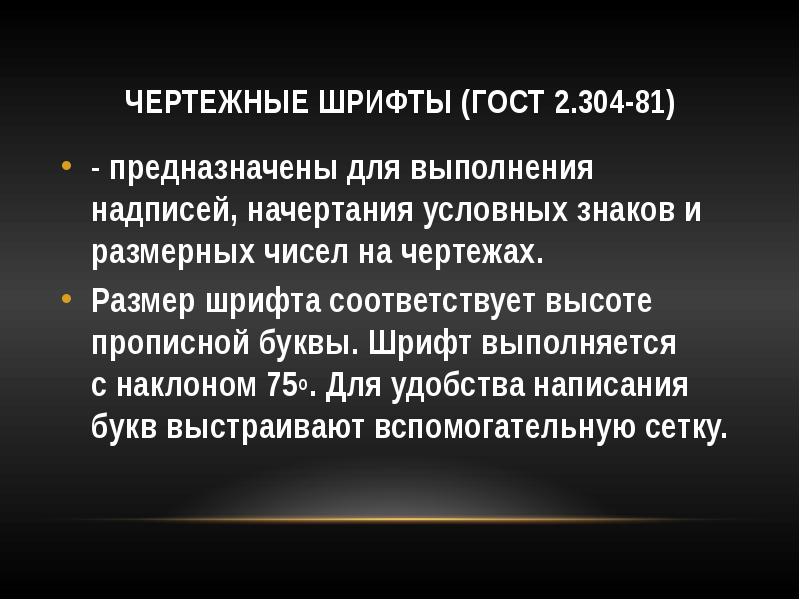

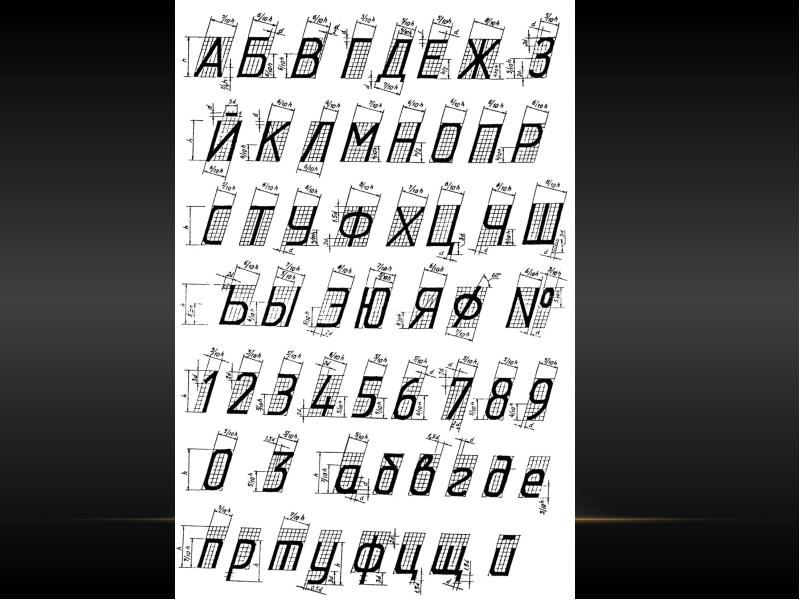

Чертежные шрифты (ГОСТ 2.304-81) - предназначены для выполнения надписей, начертания условных знаков и размерных чисел на чертежах. Размер шрифта соответствует высоте прописной буквы. Шрифт выполняется с наклоном 75о. Для удобства написания букв выстраивают вспомогательную сетку.

Слайд 3

Описание слайда:

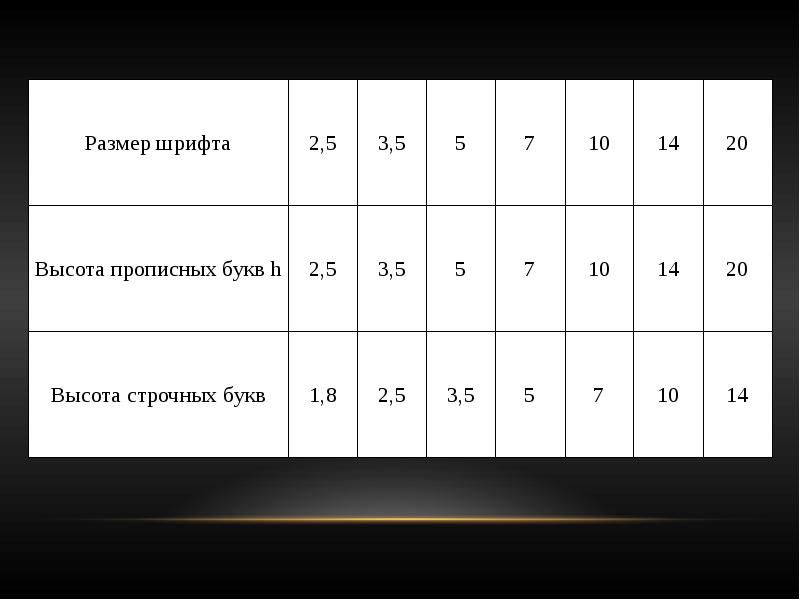

Слайд 4

Описание слайда:

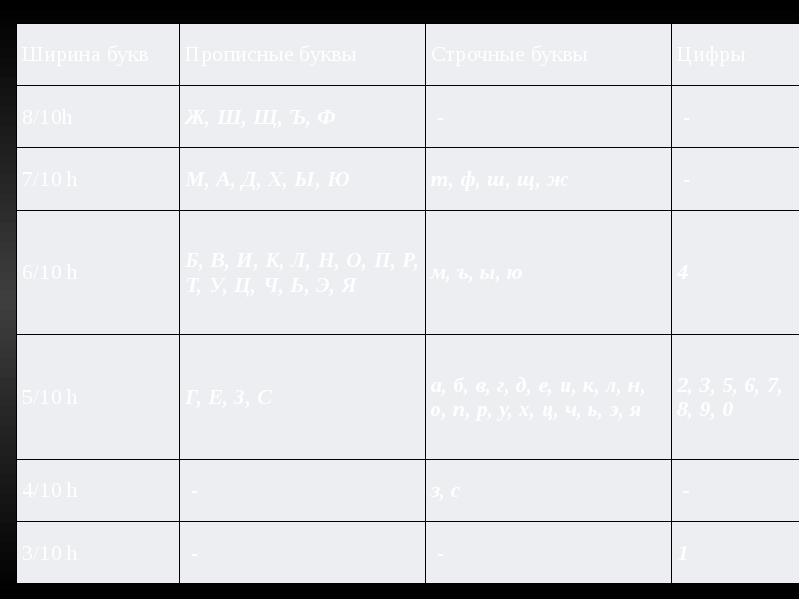

Слайд 5

Описание слайда:

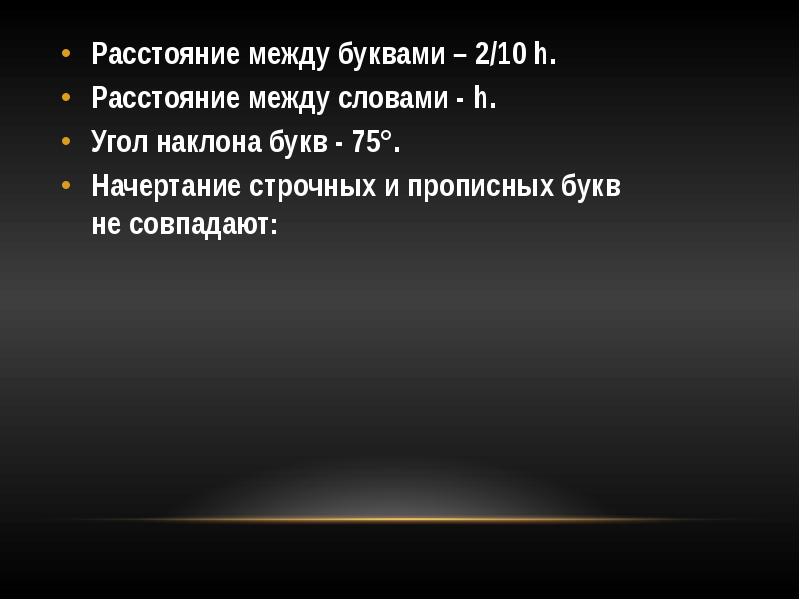

Расстояние между буквами – 2/10 h. Расстояние между буквами – 2/10 h. Расстояние между словами - h. Угол наклона букв - 75°. Начертание строчных и прописных букв не совпадают:

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

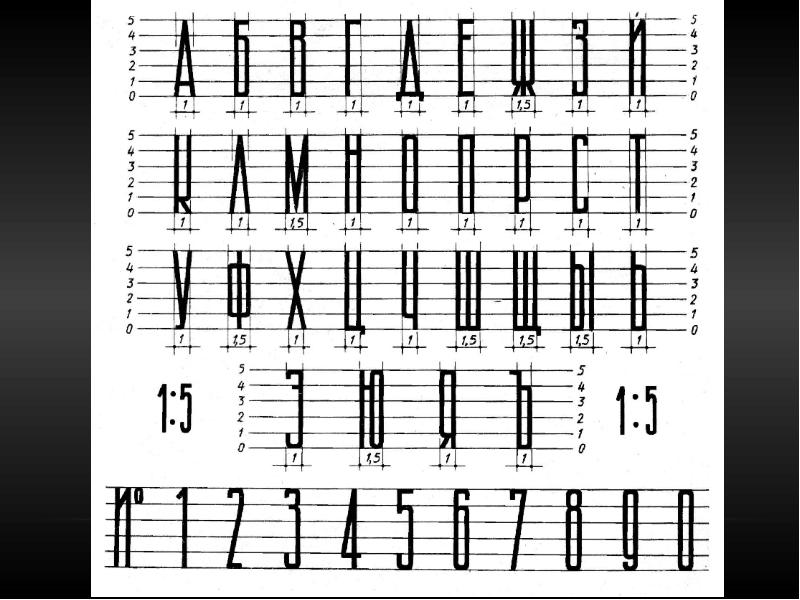

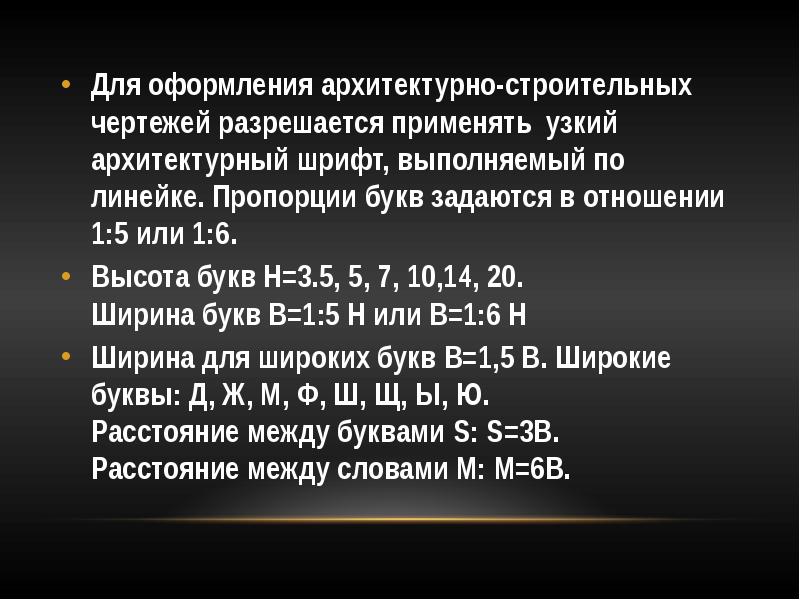

Для оформления архитектурно-строительных чертежей разрешается применять узкий архитектурный шрифт, выполняемый по линейке. Пропорции букв задаются в отношении 1:5 или 1:6. Для оформления архитектурно-строительных чертежей разрешается применять узкий архитектурный шрифт, выполняемый по линейке. Пропорции букв задаются в отношении 1:5 или 1:6. Высота букв H=3.5, 5, 7, 10,14, 20. Ширина букв B=1:5 H или B=1:6 H Ширина для широких букв B=1,5 B. Широкие буквы: Д, Ж, М, Ф, Ш, Щ, Ы, Ю. Расстояние между буквами S: S=3B. Расстояние между словами M: M=6B.
