Слайд 1

Описание слайда:

Шумоподобные сигналы и широкополосные системы Лекция 17

Слайд 2

Описание слайда:

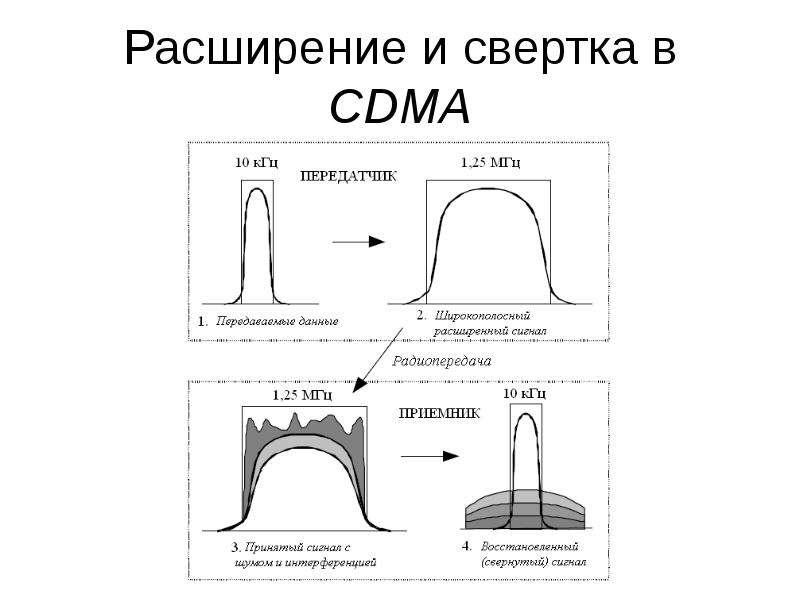

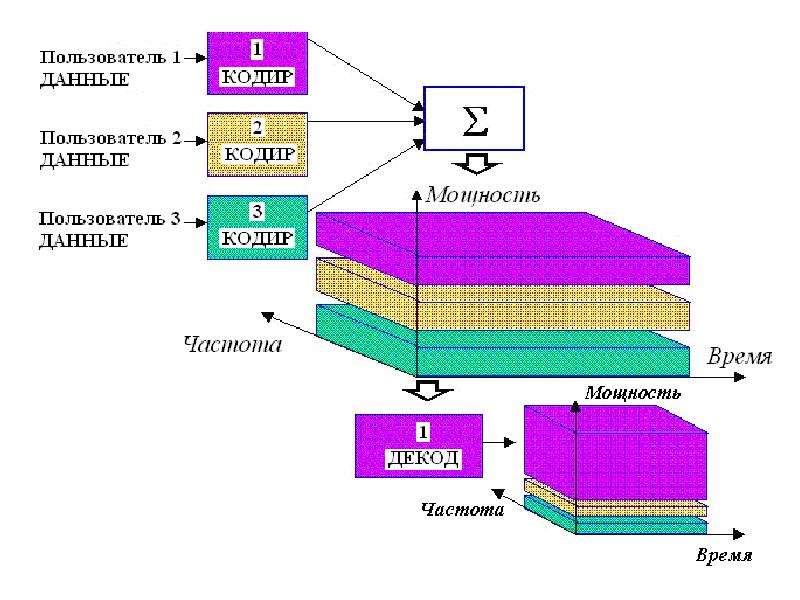

Расширение и свертка в CDMA

Слайд 3

Описание слайда:

Сравнение форм сигналов: узкополосного и широкополосных

Слайд 4

Описание слайда:

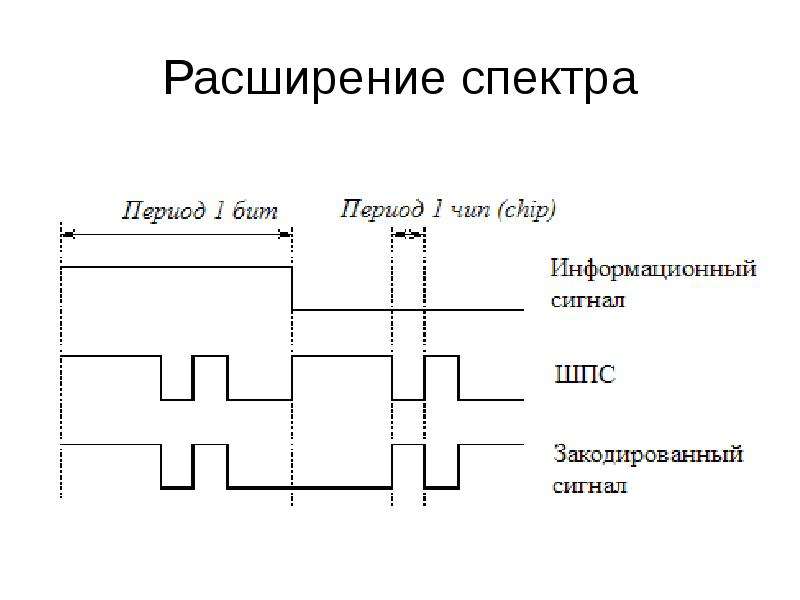

Расширение спектра

Слайд 5

Описание слайда:

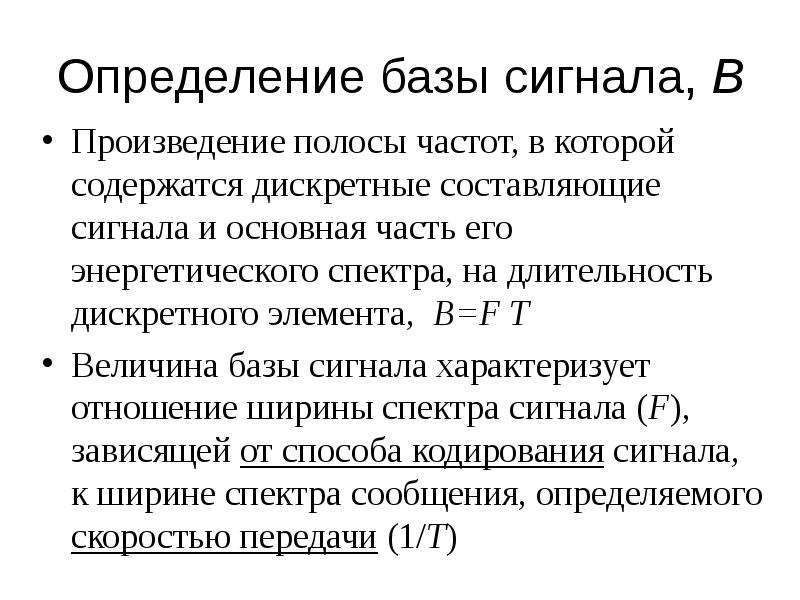

Определение базы сигнала, B Произведение полосы частот, в которой содержатся дискретные составляющие сигнала и основная часть его энергетического спектра, на длительность дискретного элемента, B=F T Величина базы сигнала характеризует отношение ширины спектра сигнала (F), зависящей от способа кодирования сигнала, к ширине спектра сообщения, определяемого скоростью передачи (1/T)

Слайд 6

Описание слайда:

К определению базы сигнала

Слайд 7

Описание слайда:

Узкополосный и широкополосный сигналы

Слайд 8

Описание слайда:

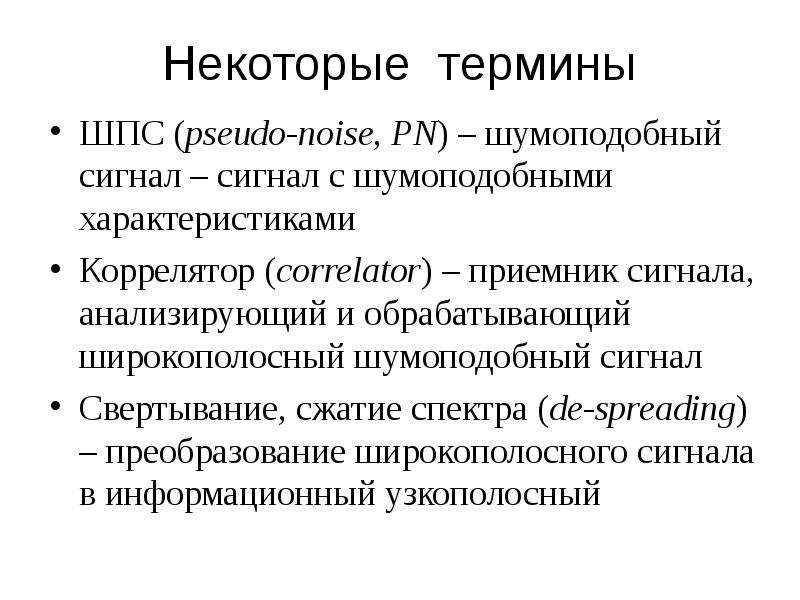

Некоторые термины ШПС (pseudo-noise, PN) – шумоподобный сигнал – сигнал с шумоподобными характеристиками Коррелятор (correlator) – приемник сигнала, анализирующий и обрабатывающий широкополосный шумоподобный сигнал Свертывание, сжатие спектра (de-spreading) – преобразование широкополосного сигнала в информационный узкополосный

Слайд 9

Описание слайда:

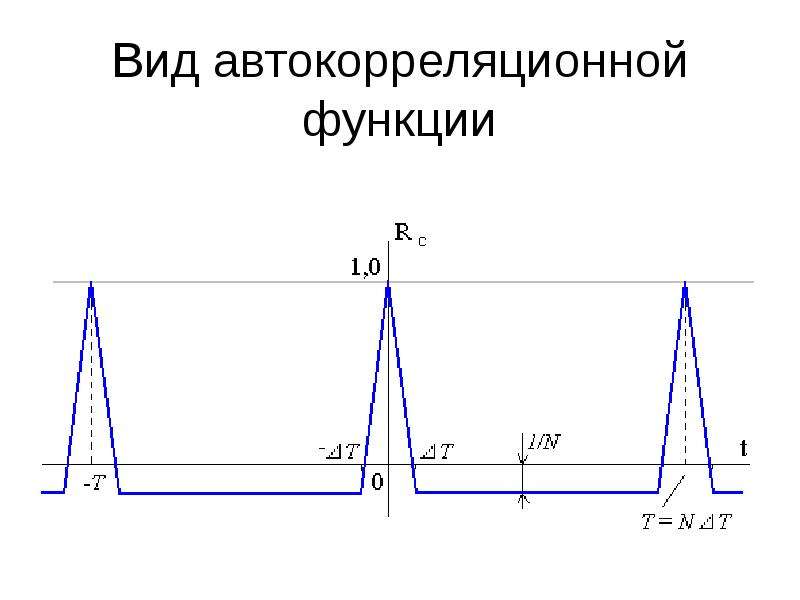

Вид автокорреляционной функции

Слайд 10

Описание слайда:

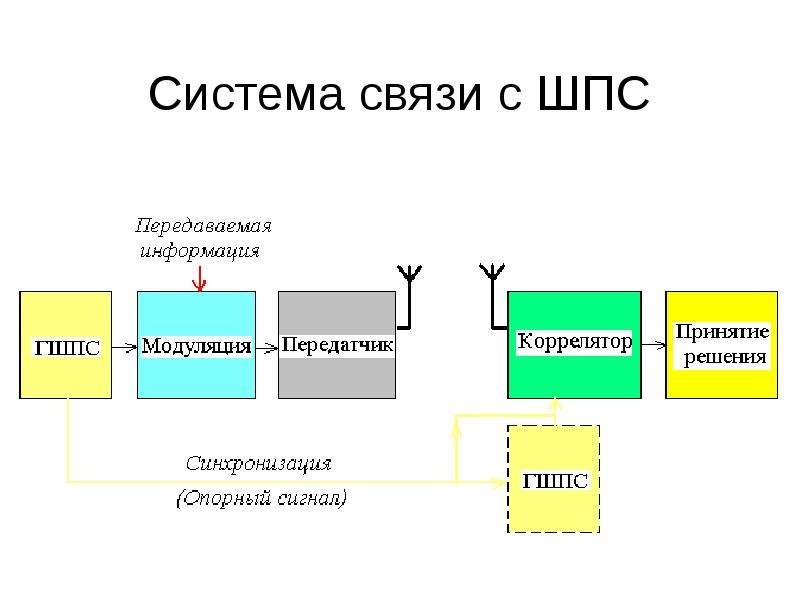

Система связи с ШПС

Слайд 11

Описание слайда:

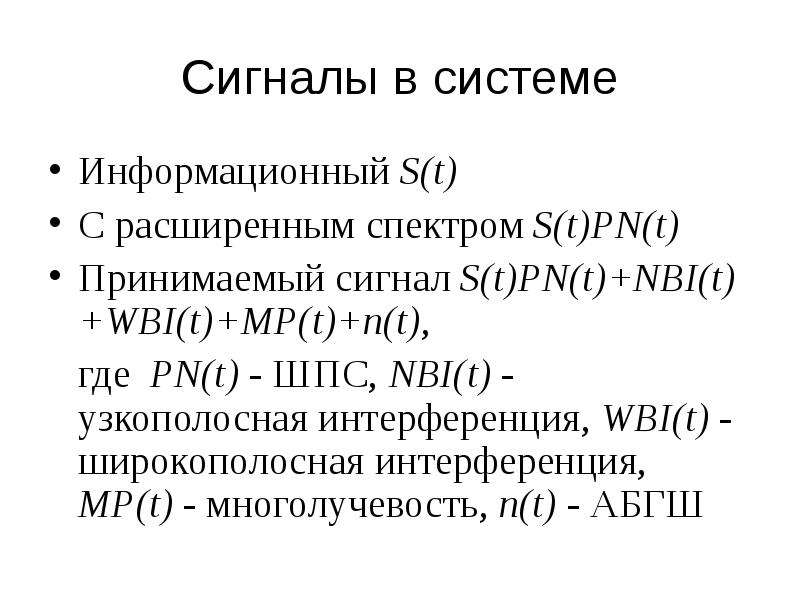

Сигналы в системе Информационный S(t) C расширенным спектром S(t)PN(t) Принимаемый сигнал S(t)PN(t)+NBI(t)+WBI(t)+MP(t)+n(t), где PN(t) - ШПС, NBI(t) - узкополосная интерференция, WBI(t) - широкополосная интерференция, MP(t) - многолучевость, n(t) - АБГШ

Слайд 12

Описание слайда:

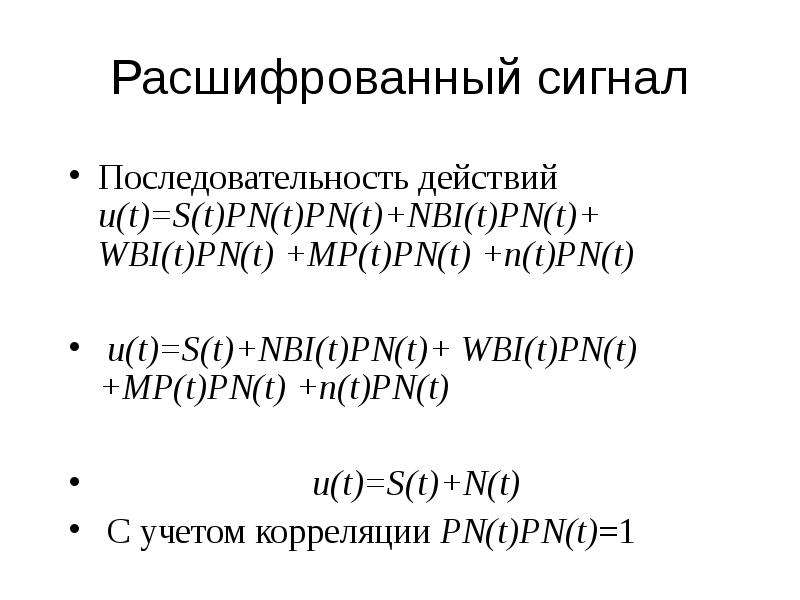

Расшифрованный сигнал Последовательность действий u(t)=S(t)PN(t)PN(t)+NBI(t)PN(t)+ WBI(t)PN(t) +MP(t)PN(t) +n(t)PN(t) u(t)=S(t)+NBI(t)PN(t)+ WBI(t)PN(t) +MP(t)PN(t) +n(t)PN(t) u(t)=S(t)+N(t) С учетом корреляции PN(t)PN(t)=1

Слайд 13

Описание слайда:

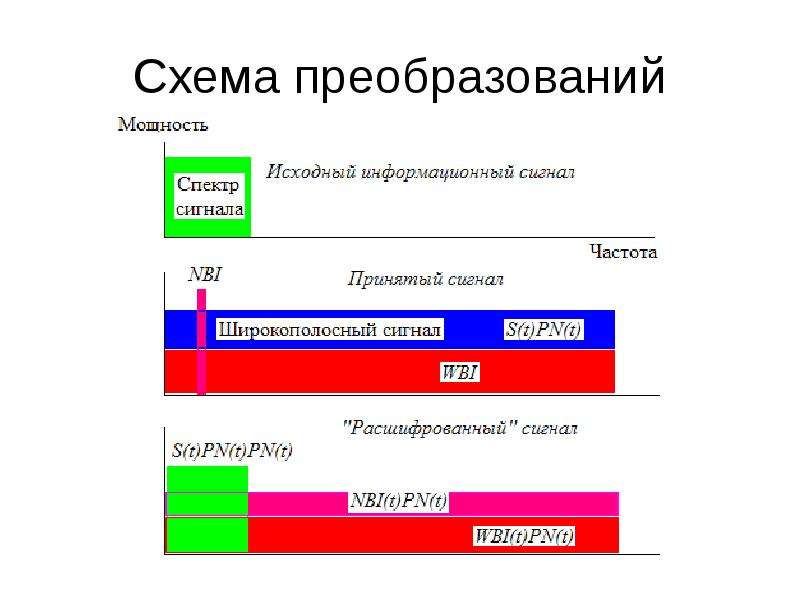

Схема преобразований

Слайд 14

Описание слайда:

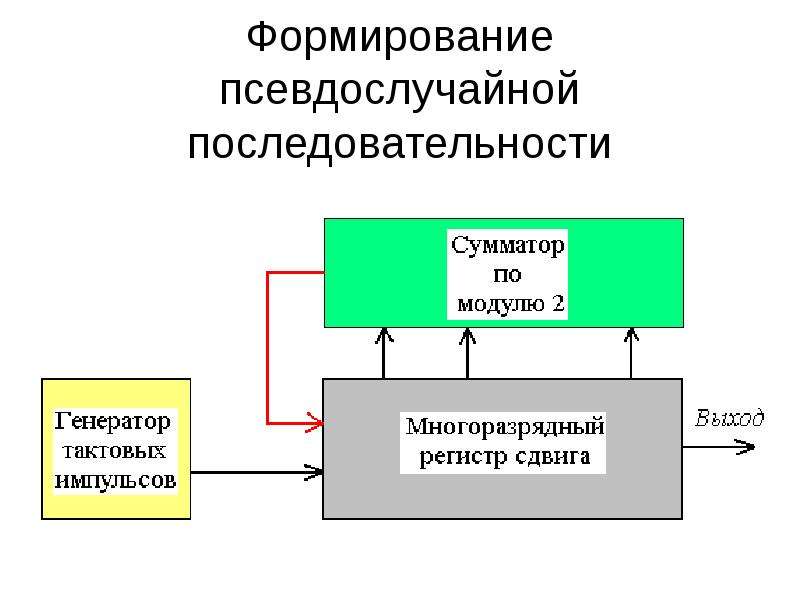

Формирование псевдослучайной последовательности

Слайд 15

Описание слайда:

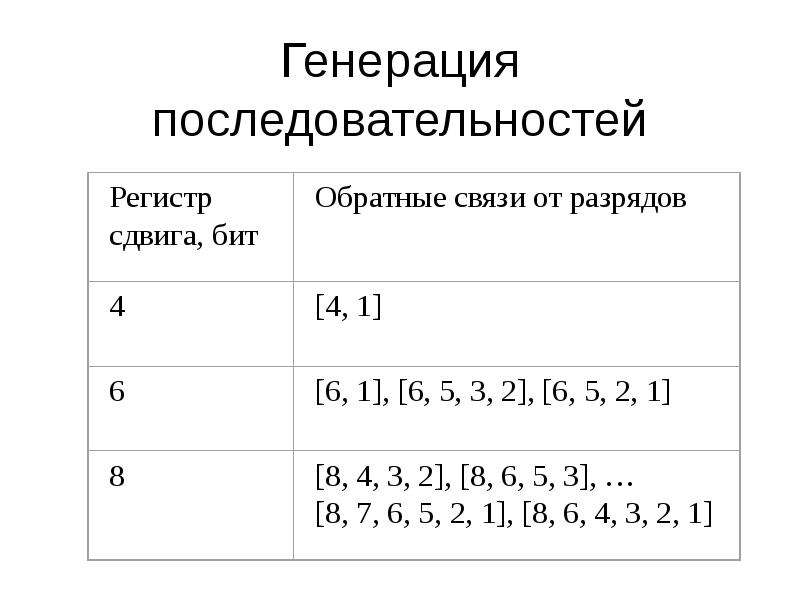

Генерация последовательностей

Слайд 16

Описание слайда:

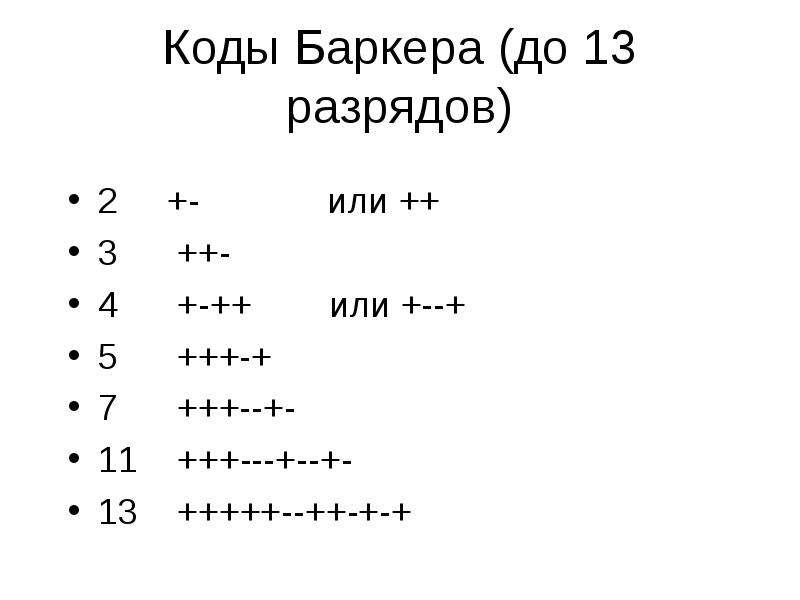

Коды Баркера (до 13 разрядов) 2 +- или ++ 3 ++- 4 +-++ или +--+ 5 +++-+ 7 +++--+- 11 +++---+--+- 13 +++++--++-+-+

Слайд 17

Описание слайда:

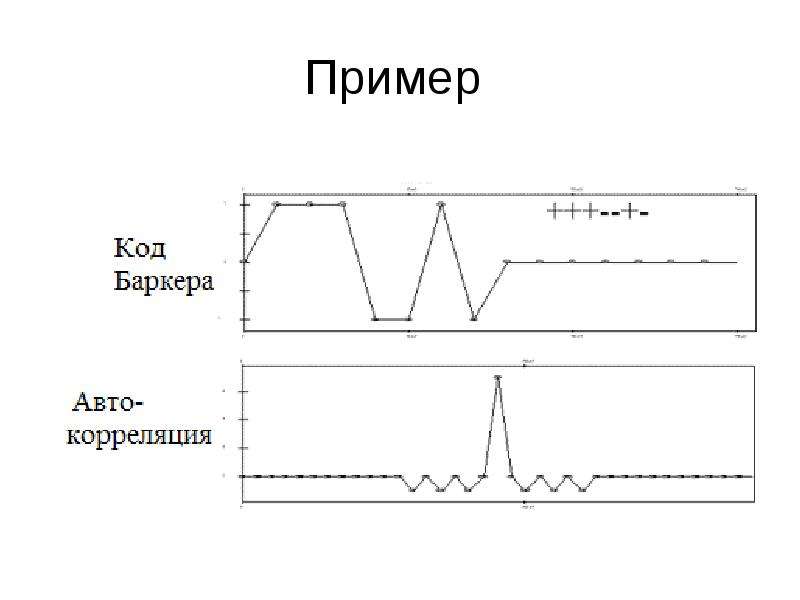

Пример

Слайд 18

Описание слайда:

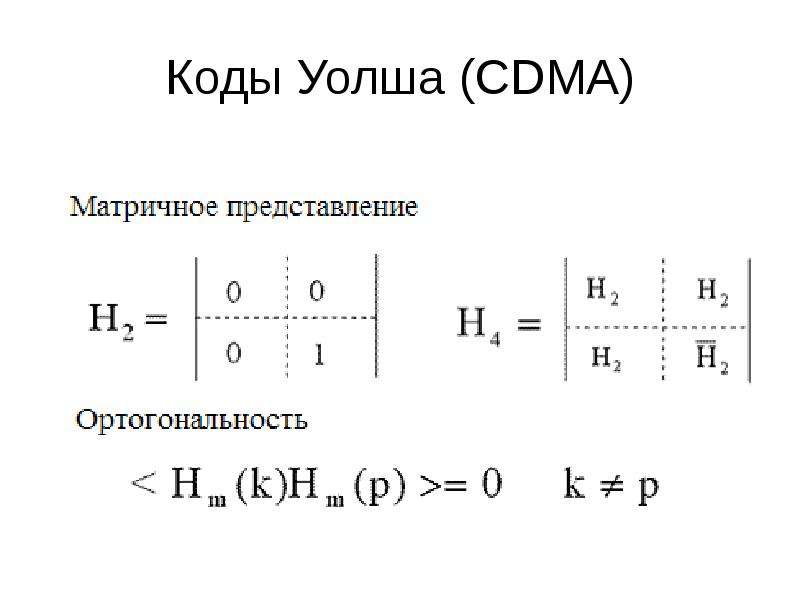

Коды Уолша (CDMA)

Слайд 19

Описание слайда:

M-последовательности Линейные коды максимальной длины, или последовательности с максимальной длиной регистра сдвига L Верхняя граница для количества различных M-последовательностей определяется выражением S≤(L-1)/n В одном периоде M-последовательности содержится 2n-1 -1 нулей и 2n-1 единиц

Слайд 20

Описание слайда:

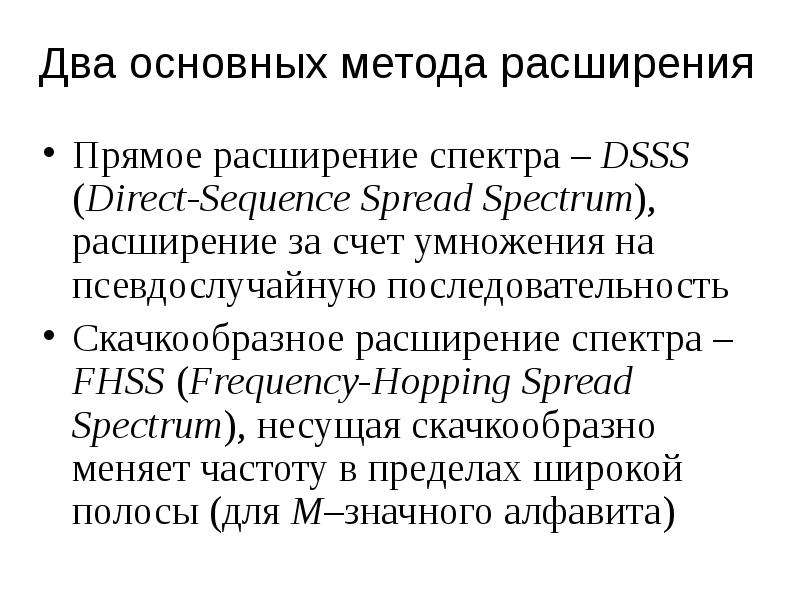

Два основных метода расширения Прямое расширение спектра – DSSS (Direct-Sequence Spread Spectrum), расширение за счет умножения на псевдослучайную последовательность Скачкообразное расширение спектра –FHSS (Frequency-Hopping Spread Spectrum), несущая скачкообразно меняет частоту в пределах широкой полосы (для M–значного алфавита)

Слайд 21

Описание слайда:

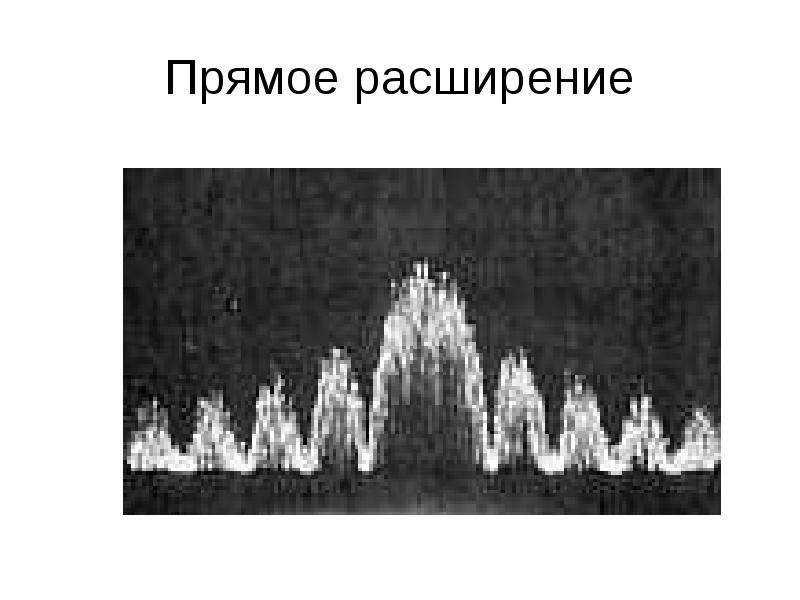

Прямое расширение

Слайд 22

Описание слайда:

Скачкообразное расширение

Слайд 23

Описание слайда:

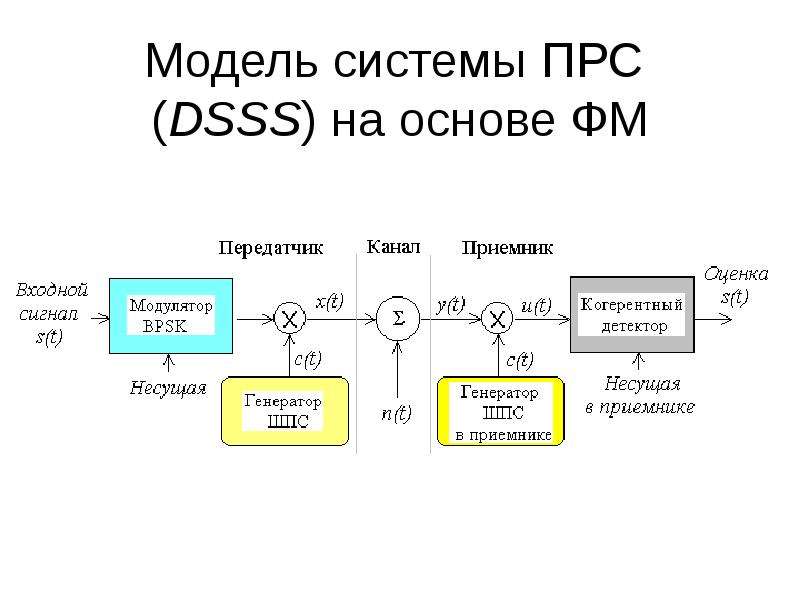

Модель системы ПРС (DSSS) на основе ФМ

Слайд 24

Описание слайда:

Зависимость ошибок от скорости

Слайд 25

Описание слайда:

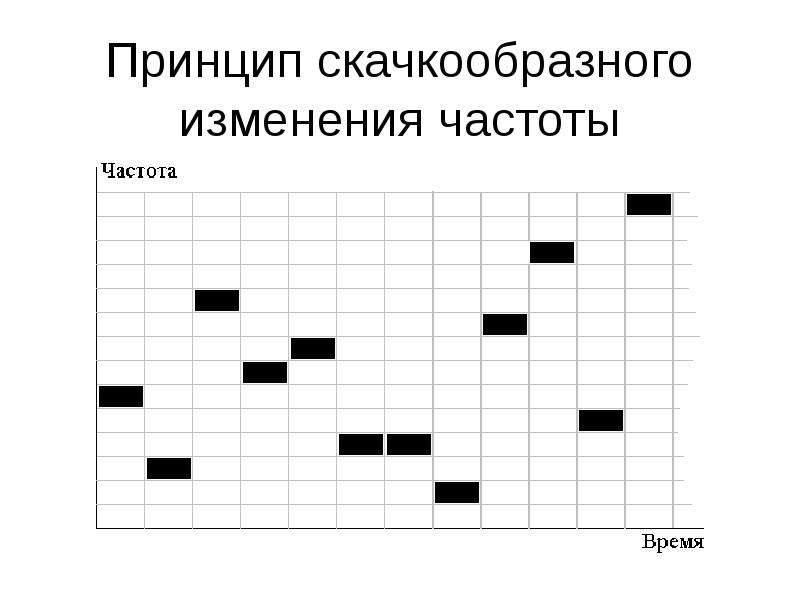

Принцип скачкообразного изменения частоты

Слайд 26

Описание слайда:

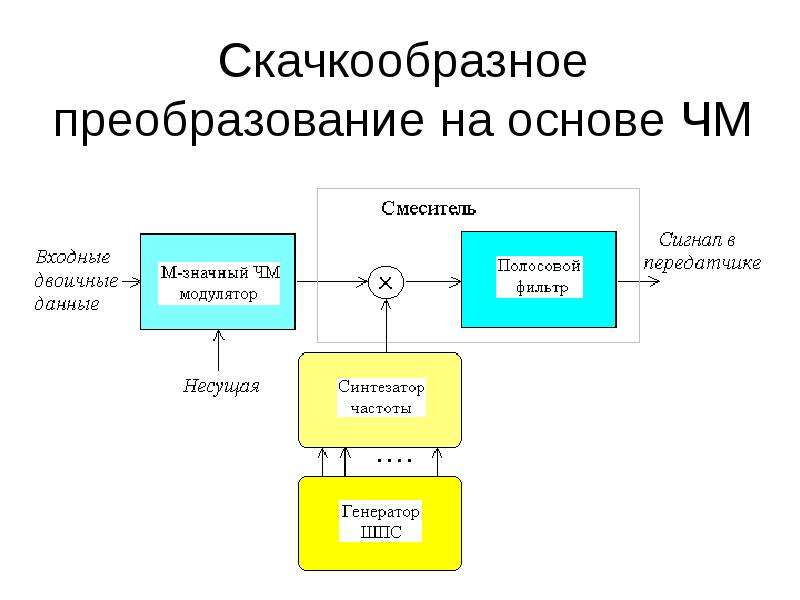

Скачкообразное преобразование на основе ЧМ

Слайд 27

Описание слайда:

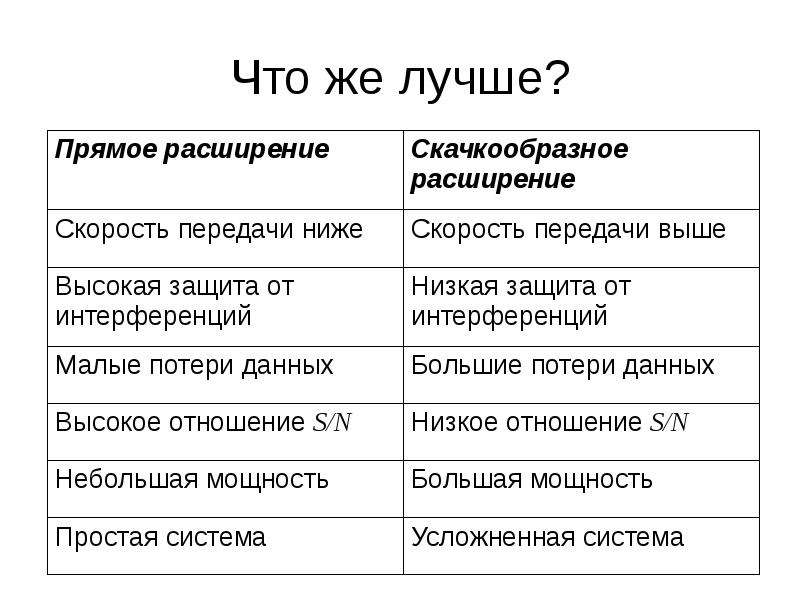

Что же лучше?

Слайд 28

Описание слайда:

Слайд 29

Описание слайда:

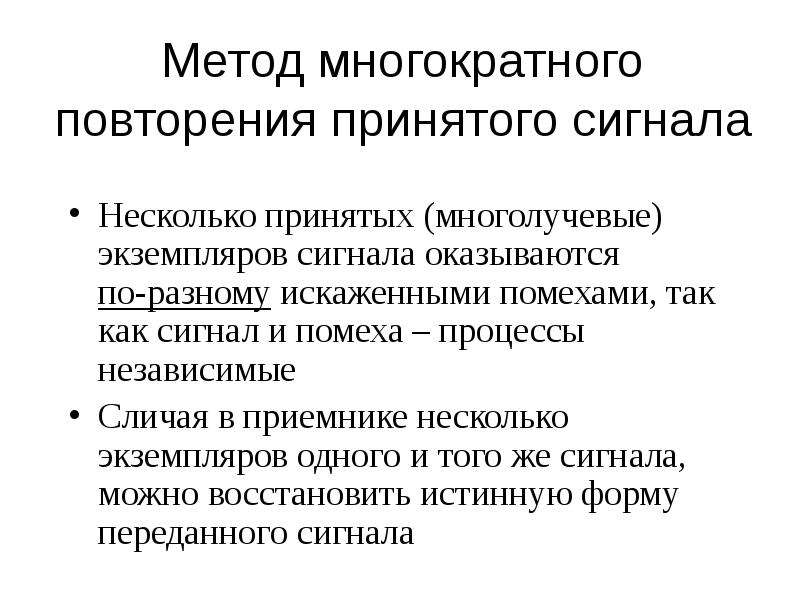

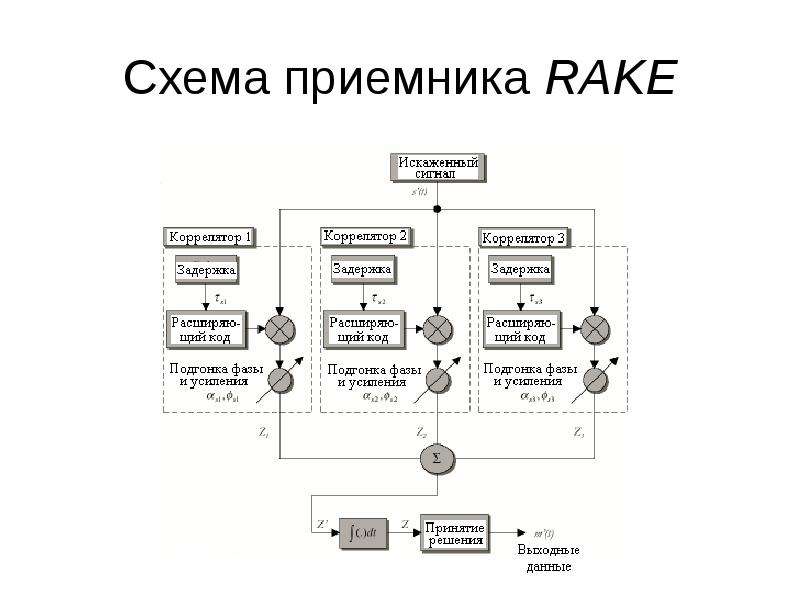

Метод многократного повторения принятого сигнала Несколько принятых (многолучевые) экземпляров сигнала оказываются по-разному искаженными помехами, так как сигнал и помеха – процессы независимые Сличая в приемнике несколько экземпляров одного и того же сигнала, можно восстановить истинную форму переданного сигнала
