🗊Презентация Система средств РХБ защиты. (Лекция 3)

Система средств РХБ защиты Классификация средств РХБ защиты Деление средств РХБ защиты на классы Защита объекта – это комплекс мероприятий и действий по обеспечению требуемого (приемлемого) уровня устойчивости функционирования объекта при воздействии на него поражающих факторов оружия, природных и техногенных опасностей. Исходя из этого определения, под РХБ защитой объекта можно понимать комплекс мероприятий и действий по обеспечению требуемого уровня устойчивости функционирования объекта при воздействии на него радиационных, химических и биологических поражающих факторов оружия, природных и техногенных опасностей. Для решения задач РХБ защиты создается система РХБ защиты. Она, в свою очередь, состоит из трех систем более низкого порядка, а именно, системы средств, системы сил и системы управления и обеспечения.

Система РХБ защиты

Система средств РХ защиты Под системой средств РХ защиты будем понимать систему приборов, комплектов, установок и комплексов предназначенных для выполнения мероприятий по защите населения и сил ГОЧС от радиационных и химических аварий. После формулирования определения понятия необходимо раскрыть его объем. Логическая операция, раскрывающая объем понятия называется делением. Для проведения операции деления необходимо выбрать основание деления, то есть тот признак, по которому производится деление. Возьмем в качестве основания деления мероприятия входящие в комплекс РХ защиты: — индивидуальная защита органов дыхания и кожи при нахождении в зонах заражения; — коллективная защита людей при загрязнении атмосферы; — выявление РХ обстановки; — специальная обработка поверхностей и сред; — техническое обеспечение РХ защиты.

Система средств РХБ защиты Система средств РХБ защиты разделится на следующие группы: 1. Средства индивидуальной защиты. 2. Средства коллективной защиты. 3. Средства выявления и оценки радиационной, химической и биологической обстановки. 4. Средства специальной обработки. 5. Средства технического обеспечения РХБ защиты.

Средства индивидуальной защиты

Средства коллективной защиты

Средства выявления РХБ обстановки

Средства специальной обработки

Средства технического обеспечения РХБ защиты

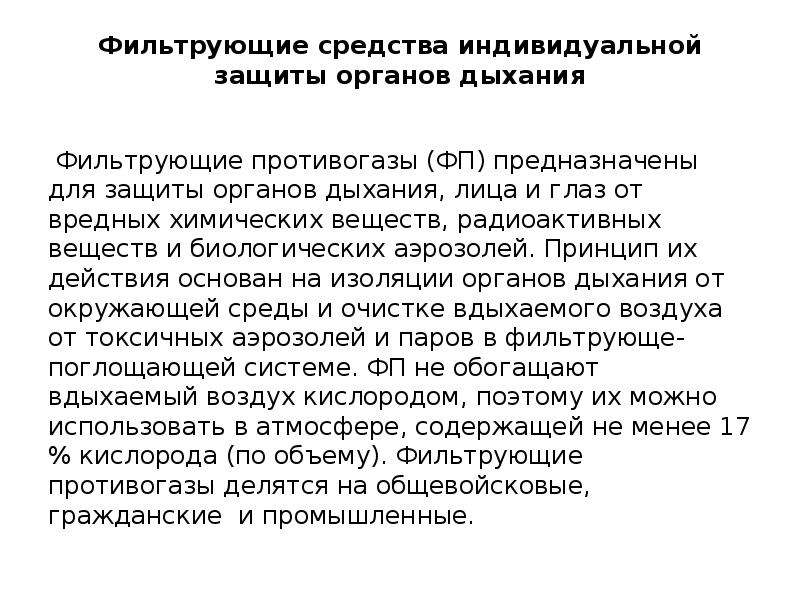

Фильтрующие средства индивидуальной защиты органов дыхания  Фильтрующие противогазы (ФП) предназначены для защиты органов дыхания, лица и глаз от вредных химических веществ, радиоактивных веществ и биологических аэрозолей. Принцип их действия основан на изоляции органов дыхания от окружающей среды и очистке вдыхаемого воздуха от токсичных аэрозолей и паров в фильтрующе-поглощающей системе. ФП не обогащают вдыхаемый воздух кислородом, поэтому их можно использовать в атмосфере, содержащей не менее 17 % кислорода (по объему). Фильтрующие противогазы делятся на общевойсковые, гражданские и промышленные.

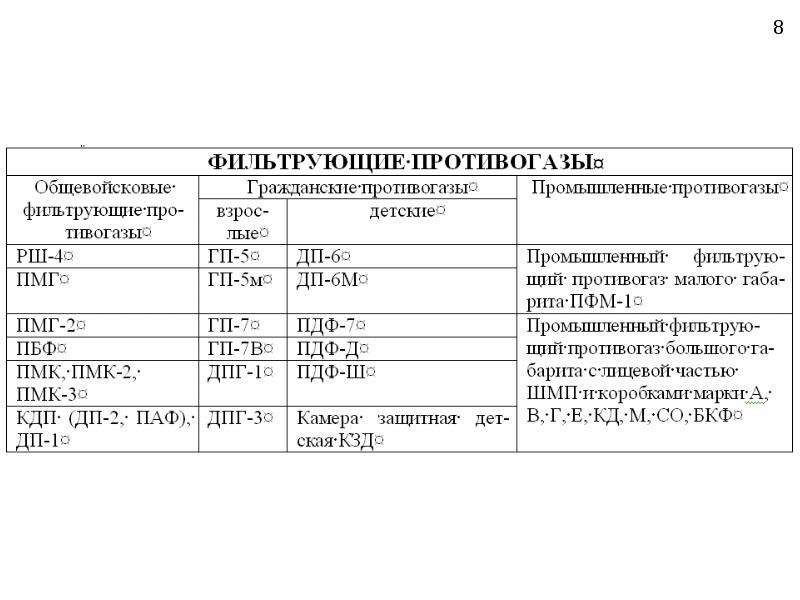

Фильтрующие противогазы и камеры защитные детские

Общевойсковые фильтрующие противогазы Общевойсковые фильтрующие противогазы предназначены для защиты органов дыхания, лица и глаз от ОВ, РП. Противогаз состоит из лицевой части и фильтрующе-поглощающей системы (ФПС), которые соединены между собой непосредственно или с помощью соединительной трубки. В комплект противогаза входят сумка и незапотевающие пленки, а также, в зависимости от типа противогаза, могут входить мембраны переговорного устройства, трикотажный гидрофобный чехол, накладные утеплительные манжеты, водонепроницаемый мешок, крышка фляги с клапаном и бирка. Фильтрующе-поглощающая система (ФПС) предназначена для очистки вдыхаемого воздуха от аэрозолей и паров ОВ, РП. Очистка воздуха от аэрозолей осуществляется противогазовым фильтром, а от паров поглощающим слоем угля-катализатора. У противогазов различных типов ФПС может быть выполнена либо в виде фильтрующе-поглощающей коробки (ФПК), либо в виде фильтрующе-поглощающего элемента (ФПЭ). В определенных условиях ФПС может состоять из ФПК и дополнительного патрона.

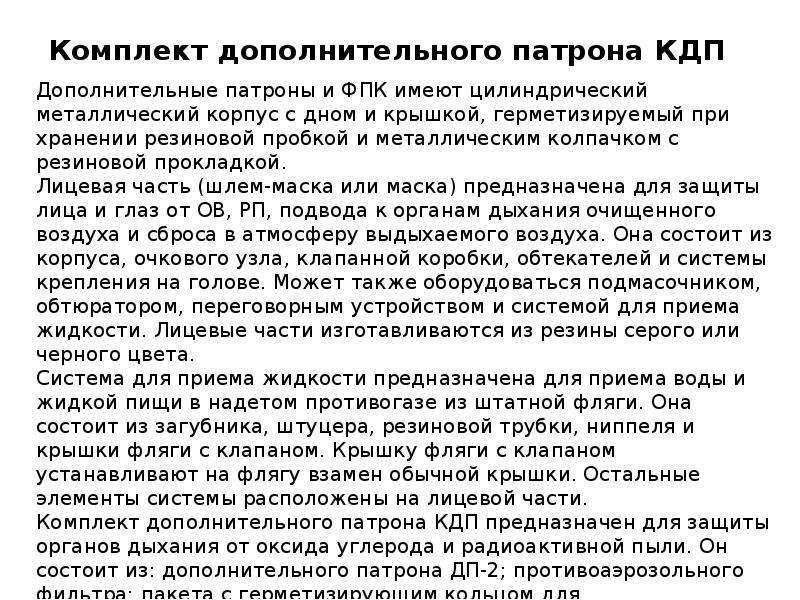

Комплект дополнительного патрона КДП Дополнительные патроны и ФПК имеют цилиндрический металлический корпус с дном и крышкой, герметизируемый при хранении резиновой пробкой и металлическим колпачком с резиновой прокладкой. Лицевая часть (шлем-маска или маска) предназначена для защиты лица и глаз от ОВ, РП, подвода к органам дыхания очищенного воздуха и сброса в атмосферу выдыхаемого воздуха. Она состоит из корпуса, очкового узла, клапанной коробки, обтекателей и системы крепления на голове. Может также оборудоваться подмасочником, обтюратором, переговорным устройством и системой для приема жидкости. Лицевые части изготавливаются из резины серого или черного цвета. Система для приема жидкости предназначена для приема воды и жидкой пищи в надетом противогазе из штатной фляги. Она состоит из загубника, штуцера, резиновой трубки, ниппеля и крышки фляги с клапаном. Крышку фляги с клапаном устанавливают на флягу взамен обычной крышки. Остальные элементы системы расположены на лицевой части. Комплект дополнительного патрона КДП предназначен для защиты органов дыхания от оксида углерода и радиоактивной пыли. Он состоит из: дополнительного патрона ДП-2; противоаэрозольного фильтра; пакета с герметизирующим кольцом для противоаэрозольного фильтра; соединительной трубки и сумки. Патрон ДП-2 обеспечивает защиту от угарного газа при концентрации его в воздухе до 0,25% с кратковременным, не более 15 мин, пребыванием в атмосфере до 1% СО.

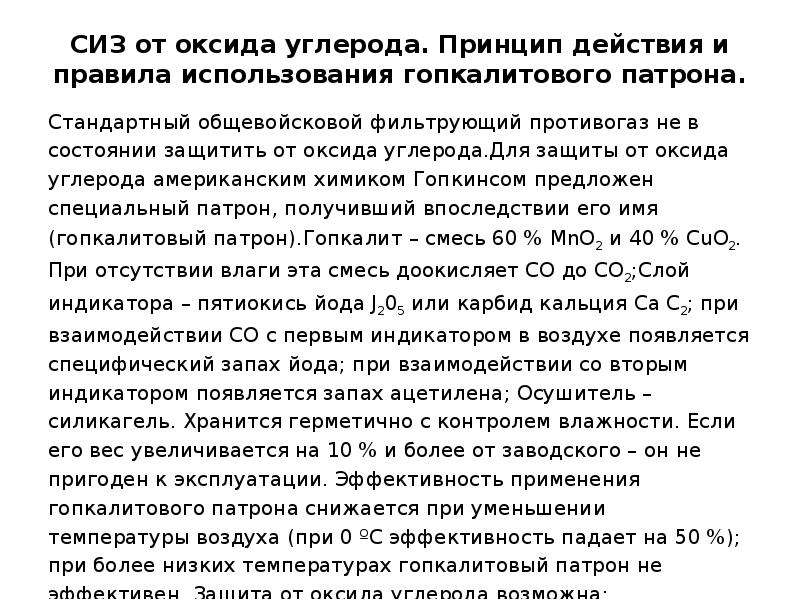

СИЗ от оксида углерода. Принцип действия и правила использования гопкалитового патрона. Стандартный общевойсковой фильтрующий противогаз не в состоянии защитить от оксида углерода.Для защиты от оксида углерода американским химиком Гопкинсом предложен специальный патрон, получивший впоследствии его имя (гопкалитовый патрон).Гопкалит – смесь 60 % MnO2 и 40 % CuO2. При отсутствии влаги эта смесь доокисляет СО до СО2;Слой индикатора – пятиокись йода J205 или карбид кальция Ca C2; при взаимодействии СО с первым индикатором в воздухе появляется специфический запах йода; при взаимодействии со вторым индикатором появляется запах ацетилена; Осушитель – силикагель. Хранится герметично с контролем влажности. Если его вес увеличивается на 10 % и более от заводского – он не пригоден к эксплуатации. Эффективность применения гопкалитового патрона снижается при уменьшении температуры воздуха (при 0 ºС эффективность падает на 50 %); при более низких температурах гопкалитовый патрон не эффективен. Защита от оксида углерода возможна: фильтрующим противогазом с гопкалитовым патроном; кислородными ингаляторами (на этапах медицинской эвакуации); изолирующими противогазами.

Гражданские противогазы Гражданские противогазы защищают от ОВ, РВ и БА, а также от таких АХОВ как хлор, сероводород, сернистый газ, соляная кислота, синильная кислота, тетраэтилсвинец, этилмеркаптан, нитробензол, фенол, фурфурол, фосген, хлорэтан. С целью расширения возможностей противогазов по защите от СДЯВ для них введены дополнительные патроны ДПГ-1 и ДПГ-3. Дополнительные патроны ДПГ-1 и ДПГ-3. обеспечивают защиту от паров, газов и аэрозолей АХОВ. Время работы 30…60 мин при средней нагрузке (30 л/мин). ДПГ-3 предназначен для защиты от аммиака, диметиламина, сероуглерода, сероводорода, хлористого водорода, этилмеркаптана, а ДПГ-1 защищает, кроме того, от двуокиси азота, окиси этилена, метила хлористого, окиси углерода. В комплект дополнительных патронов ДПГ-1 или ДПГ-3 входят соединительная трубка и вставка. Патрон имеет цилиндрическую форму и внешне похож на ФПК ГП-5 и ГП-7к. Внутри патрона ДПГ-1 два слоя шихты, специальный поглотитель и гопкалит. Внутри патрона ДПГ-3 только один слой поглотителя. Сопротивление потоку воздуха не более 10 мм вод. ст., при расходе 30 л/мин. Масса патрона ДПГ-1 – не более 500 г, ДПГ-3 – не более 350 г. Время защитного действия для ГП-5 и ГП-7 с дополнительными патронами ДПГ-1 и ДПГ-3, при скорости воздушного потока 30 л/мин, относительной влажности воздуха 75% и температуры окружающей среды от –30 до +40 0С, составляет от 0,5 часа до 5 часов.

Правила использования противогазов Противопоказания Абсолютные 1.Проникающие ранения грудной и брюшной полости. 2.Внутренние кровотечения. 3.Ранения в челюстно-лицевую область. 4. Неукротимая рвота. 5.Психические нарушения. Относительные 1.Фарингит. 2. Ларингит. 3.Гнойничковые заболевания кожи лица. Правила использования: Противогазы обеспечивают защиту от всех ОВ в течение 8-10 часов. Защитная мощность противогаза зависит от вида ОВ, его концентрации, интенсивности дыхания. Противогаз хорошо защищает от БС при условии частой смены противогазовой коробки. В случаях защиты от РВ противогазовая коробка меняется при превышении допустимого уровня радиоактивного загрязнения.
