Вы можете ознакомиться и скачать презентацию на тему Система стабилизации расхода неагрессивной среды. Доклад-сообщение содержит 16 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Балаковский институт техники, технологии и управления Балаковский институт техники, технологии и управления Факультет инженерно-строительный Кафедра управления и информатики в технических системах КУРСОВОЙ ПРОЕКТ по дисциплине: ЭЛЕМЕНТЫ И УСТРОЙСТВА СИСТЕМ УПРАВЛЕНИЯ Тема: Система стабилизации расхода неагрессивной среды Выполнили: ст. гр. УИТ –41 Горбатова Е.П. Богданова Г.А. Мосницкий В.В. Принял: доцент каф. УИТ Виштак О.В. 2004

Слайд 2

Описание слайда:

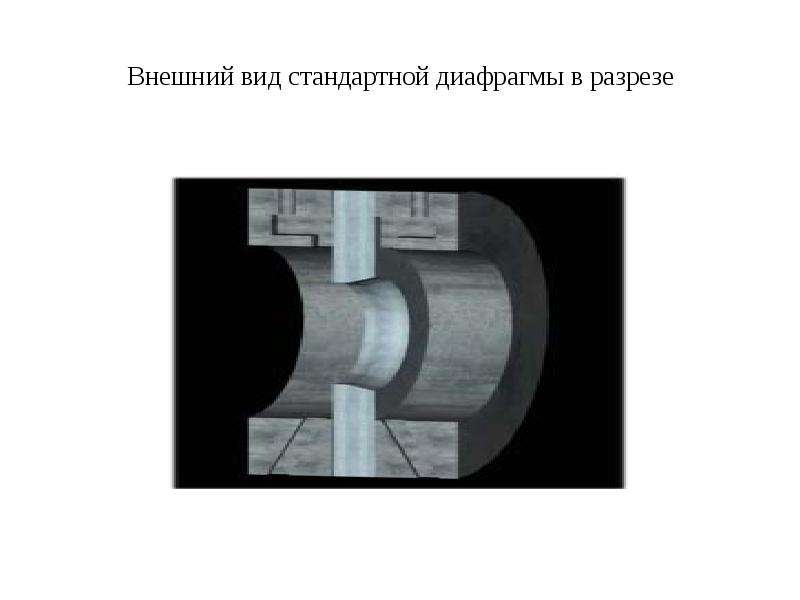

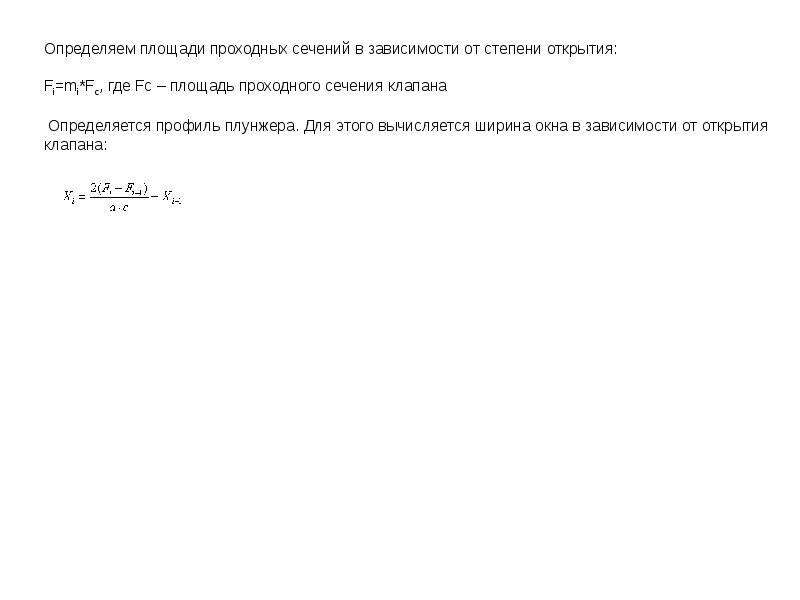

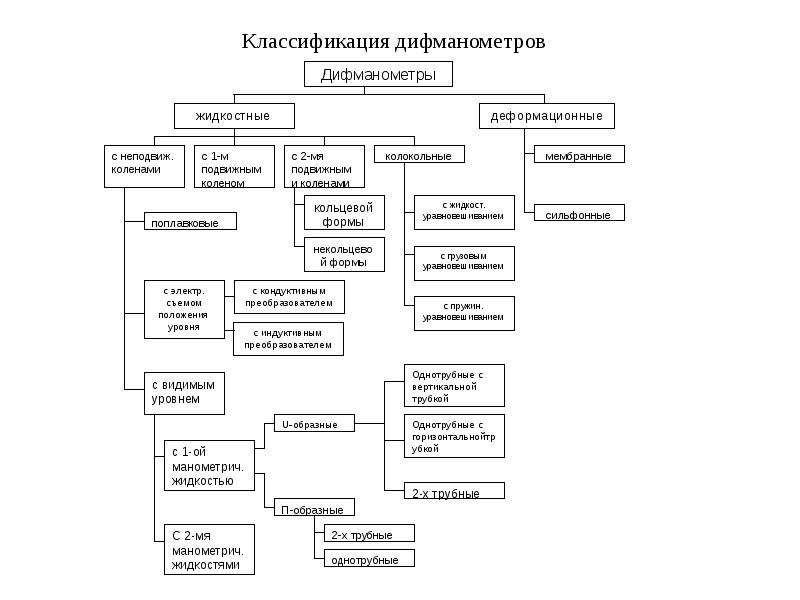

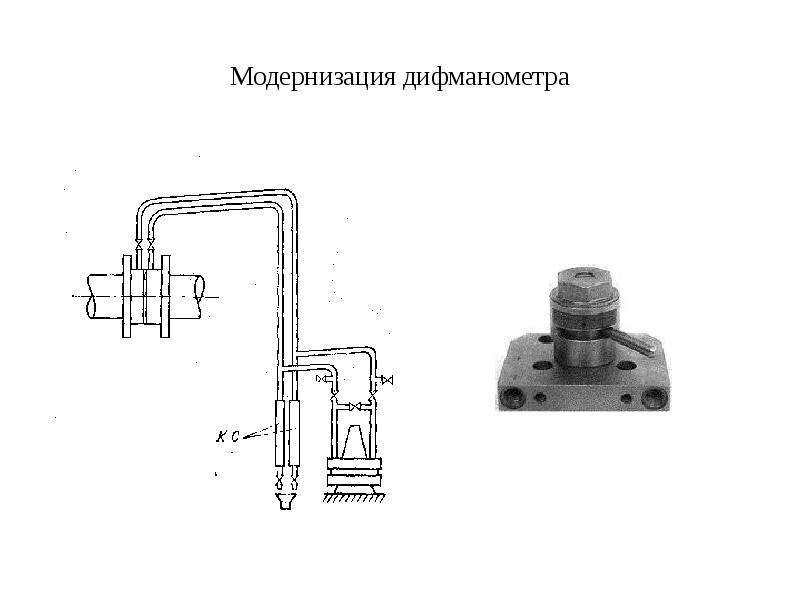

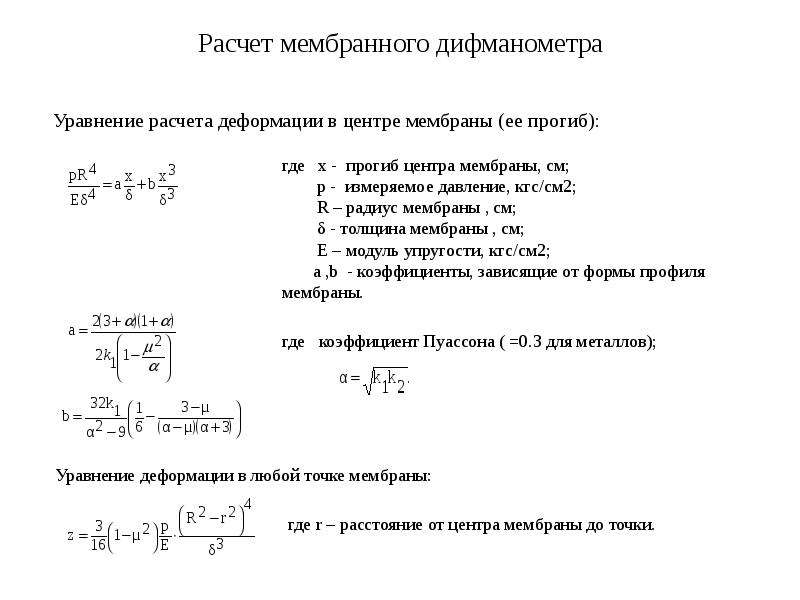

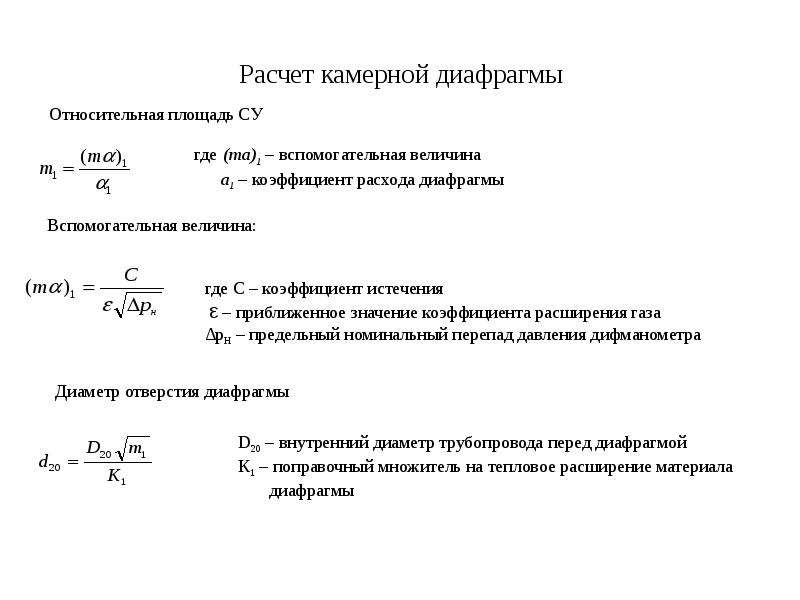

СИСТЕМА СТАБИЛИЗАЦИИ РАСХОДА НЕАГРЕССИВНОЙ СРЕДЫ ДК – диафрагма камерная; ДМ – дифманометр мембранный; ПВ10.1Э – пневматический прибор контроля; ПР3.31 – регулятор; ИО – исполнительный орган (регулирующий клапан).
