Слайд 1

Описание слайда:

СИСТЕМЫ ЦИФРОВОЙ ОБРАБОТКИ ИЗОБРАЖЕНИЙ 3. ПРЕОБРАЗОВАНИЕ СИГНАЛОВ

Слайд 2

Описание слайда:

Переход от непрерывных сигналов к дискретным Суть квантования заключается в преобразовании непрерывной переменной в дискретную переменную , принимающую конечное множество значений . Эти значения называются уровнями квантования. В общем случае преобразование выражается ступенчатой функцией :

Слайд 3

Описание слайда:

Переход от непрерывных сигналов к дискретным Если интенсивность Х отсчета изображения принадлежит интервалу (т.е., когда ), то исходный отсчет заменяется на уровень квантования , где – - пороги квантования. При этом полагается, что динамический диапазон значений яркости ограничен и равен .

Слайд 4

Описание слайда:

Дискретизация и квантование (а) (б) Непрерывное изображение Профиль вдоль линии сканирования между точками А и В на непрерывном изображении

Слайд 5

Описание слайда:

Дискретизация и квантование (в) (г) Дискретизация и квантование Цифровое представление строки изображения

Слайд 6

Описание слайда:

Дискретизация и квантование Дискретизация изображения с помощью матрицы сенсоров

Слайд 7

Описание слайда:

Представление цифрового изображения Запись цифрового изображения в форме матрицы

Слайд 8

Описание слайда:

Представление цифрового изображения Правая часть этого равенства есть по определению цифровое изображение. Каждый элемент этой матрицы называется элементом изображения или пикселем.

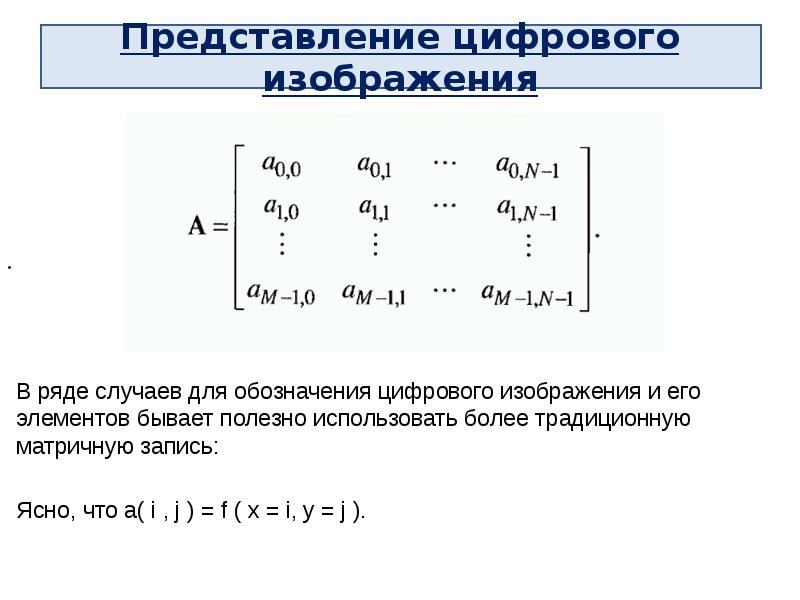

Слайд 9

Описание слайда:

Представление цифрового изображения В ряде случаев для обозначения цифрового изображения и его элементов бывает полезно использовать более традиционную матричную запись: Ясно, что a( i , j ) = f ( x = i, y = j ).

Слайд 10

Описание слайда:

Эффекты, возникающие при изменении числа отсчётов в цифровом изображении 8-битное изображение 1024х1024, последовательно прореженное до размеров 32х32 при сохранении числа градаций 256.

Слайд 11

Описание слайда:

Эффекты, возникающие при изменении числа отсчётов в цифровом изображении 8-битное изображение 1024х1024 и изображения 512х512, 256х256, 128х128, 64х64, 32х32 увеличенные до размеров 1024х1024 дублированием строк и столбцов 256. Первым показано исходное изображение.
