Вы можете ознакомиться и скачать презентацию на тему Системы координат, применяемые в механике полета. Доклад-сообщение содержит 25 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

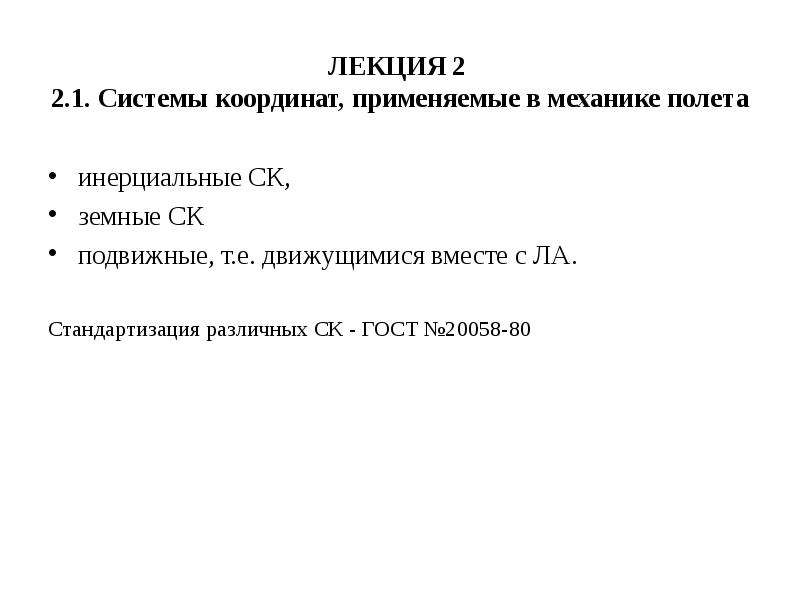

ЛЕКЦИЯ 2 2.1. Системы координат, применяемые в механике полета инерциальные СК, земные СК подвижные, т.е. движущимися вместе с ЛА. Стандартизация различных СК - ГОСТ №20058-80

Слайд 2

Описание слайда:

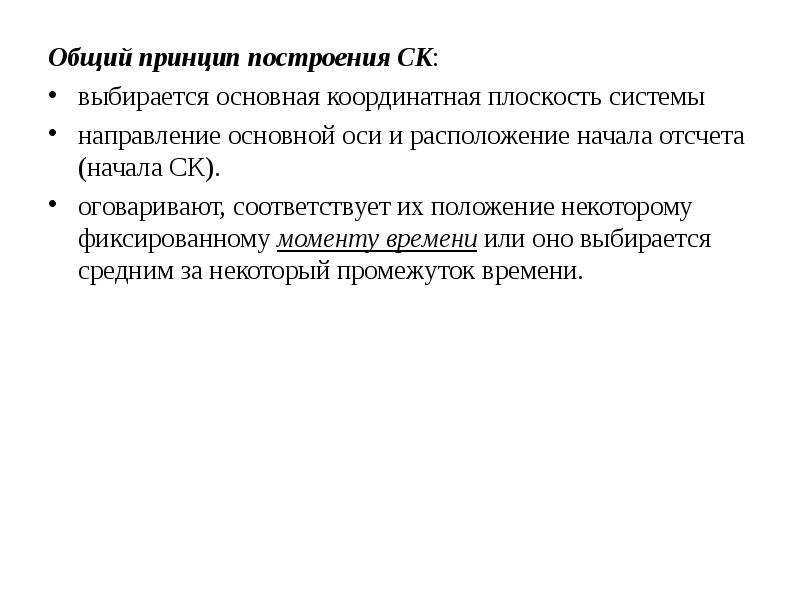

Общий принцип построения СК: Общий принцип построения СК: выбирается основная координатная плоскость системы направление основной оси и расположение начала отсчета (начала СК). оговаривают, соответствует их положение некоторому фиксированному моменту времени или оно выбирается средним за некоторый промежуток времени.

Слайд 3

Описание слайда:

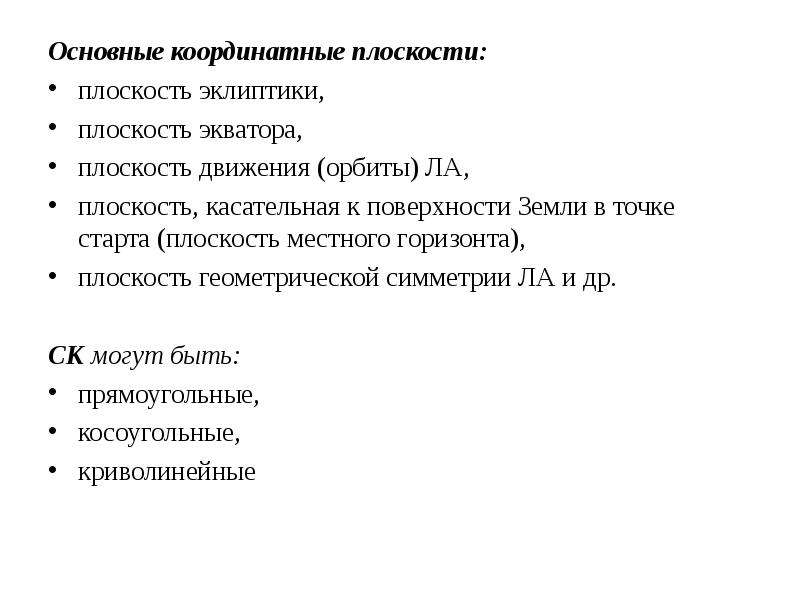

Основные координатные плоскости: Основные координатные плоскости: плоскость эклиптики, плоскость экватора, плоскость движения (орбиты) ЛА, плоскость, касательная к поверхности Земли в точке старта (плоскость местного горизонта), плоскость геометрической симметрии ЛА и др. СК могут быть: прямоугольные, косоугольные, криволинейные

Слайд 4

Описание слайда:

Начало СК может быть: Начало СК может быть: расположено в центре Земли или на поверхности Земли (планеты), в центре масс в характерной точке ЛА (например, в центре объема).

Слайд 5

Описание слайда:

Геоцентрическая экваториальная инерциальная СК (СК ОИXИYИZИ) Рис.2.1

Слайд 6

Описание слайда:

Земная геоцентрическая СК (OXГЦYГЦZГЦ) и земная географическая СК (OoXgYgZg) Рис.2.2

Слайд 7

Описание слайда:

Земная стартовая СК Рис.2.3

Слайд 8

Описание слайда:

Земная нормальная СК , земная подвижная система координат и нормальная система координат Рис.2.4

Слайд 9

Описание слайда:

Связанная система координат (OXYZ) 1 - Вертикальная плоскость симметрии ЛА (OXY), 2- Горизонтальная плоскость симметрии ЛА (OXZ) Рис.2.5

Слайд 10

Описание слайда:

Скоростная СК (OXaYaZa) Рис.2.6

Слайд 11

Описание слайда:

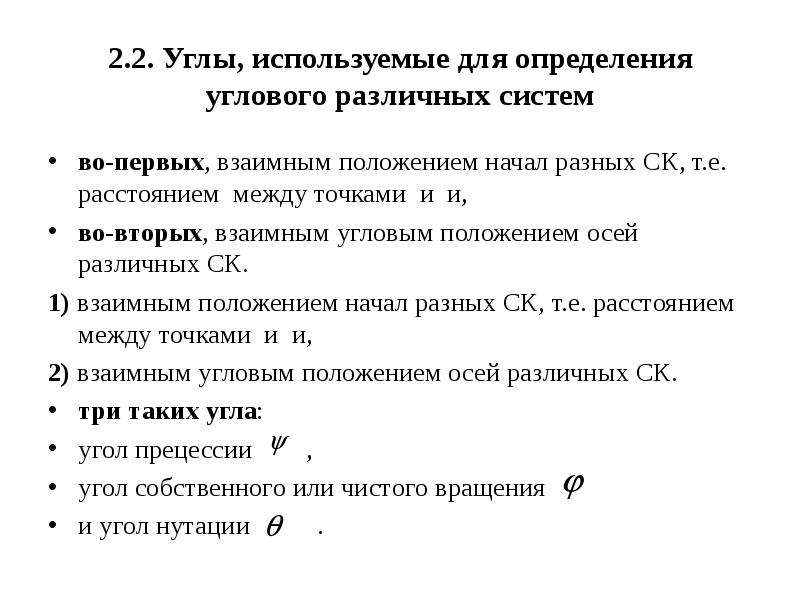

2.2. Углы, используемые для определения углового различных систем во-первых, взаимным положением начал разных СК, т.е. расстоянием между точками и и, во-вторых, взаимным угловым положением осей различных СК. 1) взаимным положением начал разных СК, т.е. расстоянием между точками и и, 2) взаимным угловым положением осей различных СК. три таких угла: угол прецессии , угол собственного или чистого вращения и угол нутации .

Слайд 12

Описание слайда:

Углы между осями связанной и нормальной СК (углы , и ) Исходное положение земной и связанной СК

Слайд 13

Описание слайда:

Схема поворотов при построении углов Эйлера

Слайд 14

Описание слайда:

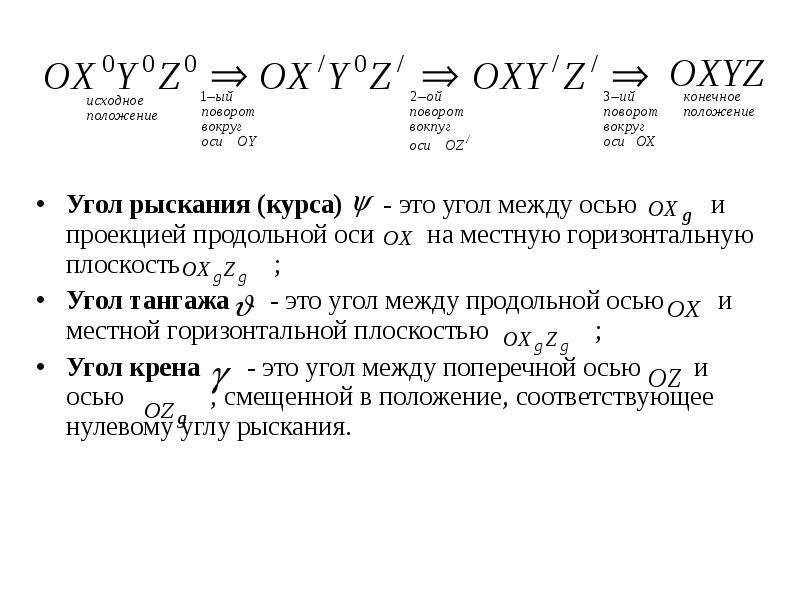

Угол рыскания (курса) - это угол между осью и проекцией продольной оси на местную горизонтальную плоскость ; Угол тангажа - это угол между продольной осью и местной горизонтальной плоскостью ; Угол крена - это угол между поперечной осью и осью , смещенной в положение, соответствующее нулевому углу рыскания.

Слайд 15

Описание слайда:

Углы между осями скоростной и нормальной СК (углы , и ) скоростным углом рыскания , скоростным углом тангажа и скоростным углом крена

Слайд 16

Описание слайда:

Углы между осями траекторной и нормальной СК (углы и )

Слайд 17

Описание слайда:

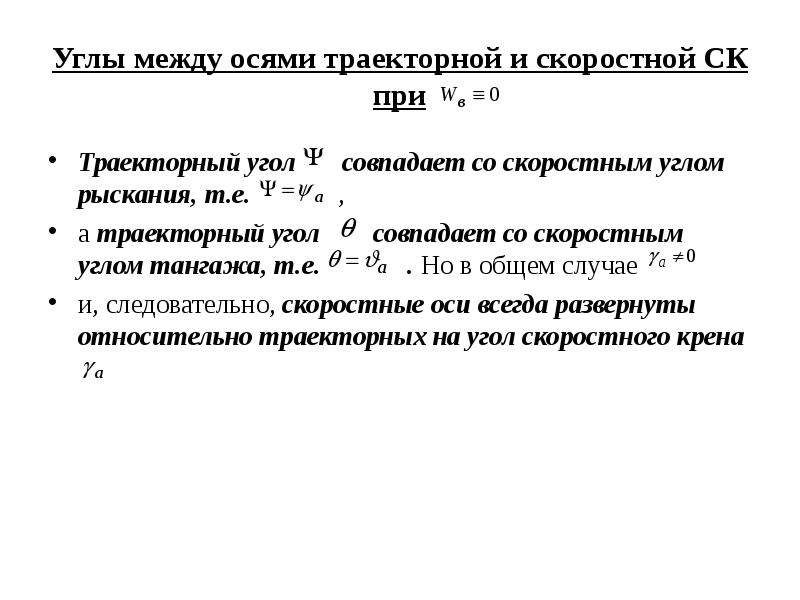

Углы между осями траекторной и скоростной СК при Траекторный угол совпадает со скоростным углом рыскания, т.е. , а траекторный угол совпадает со скоростным углом тангажа, т.е. . Но в общем случае и, следовательно, скоростные оси всегда развернуты относительно траекторных на угол скоростного крена
