Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Снижение пожарной опасности электрических сетей многоэтажных жилых и общественных зданий. Доклад-сообщение содержит 19 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

СНИЖЕНИЕ ПОЖАРНОЙ ОПАСНОСТИ ЭЛЕКТРИЧЕСКИХ СЕТЕЙ МНОГОЭТАЖНЫХ ЖИЛЫХ) И ОБЩЕСТВЕННЫХ ЗДАНИЙ Профилактика пожаров в электрических сетях зданий по-прежнему считается наиболее важной задачей в области пожарной безопасности. Значительный материальный ущерб наносят такие пожары в жилых и общественных - особенно в зданиях повышенной этажности. По данным статистики, среди общего количества возникших по электротехническим причинам, доля пожаров в жилых и общественных зданиях составляет 50 %. Больше всего таких пожаров возникает в процессе эксплуатации кабелей, и электрических приборов

Слайд 2

Описание слайда:

Распределение пожаров по основным видам объектов пожаров в 2004г. Доля в общем количестве пожаров, % Жилой сектор - 72,35 2. Производственные здания -3,88 3.Общественные здания – 2,17 4. Сельхоз. объекты – 3,22

Слайд 3

Описание слайда:

Распределение потерь по основным видам объектов пожаров

Слайд 4

Описание слайда:

Количество пожаров, возникших в результате нарушения правил устройства и эксплуатации электрооборудования ( НПУиЭ) в 2004г. около 20%от общего числа пожаров

Слайд 5

Описание слайда:

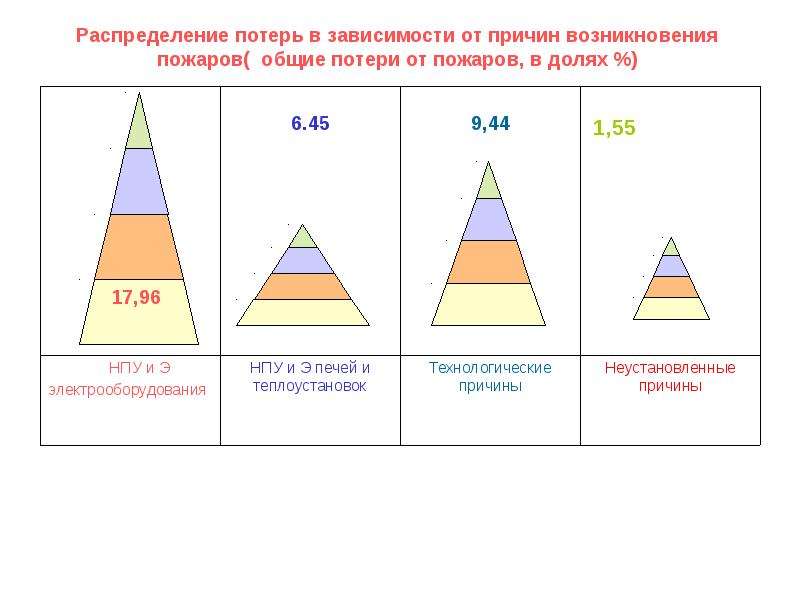

Распределение потерь в зависимости от причин возникновения пожаров( общие потери от пожаров, в долях %)

Слайд 6

Описание слайда:

Анализ пожаров, возникших по электротехническим причинам в жилых домах и зданиях общественного назначения, свидетельствует о том, что традиционно наибольшее количество пожаров происходит из-за нарушения правил монтажа, технической эксплуатации электрооборудования и невысокого качества электрической энергии. Следовательно, необходимо акцентировать внимание на противопожарном состоянии системы электроснабжения здания, а также принять меры по ограничению перенапряжений Анализ пожаров, возникших по электротехническим причинам в жилых домах и зданиях общественного назначения, свидетельствует о том, что традиционно наибольшее количество пожаров происходит из-за нарушения правил монтажа, технической эксплуатации электрооборудования и невысокого качества электрической энергии. Следовательно, необходимо акцентировать внимание на противопожарном состоянии системы электроснабжения здания, а также принять меры по ограничению перенапряжений

Слайд 7

Описание слайда:

Актуален вопрос снижения пожарной опасности электрических сетей в многоэтажных зданиях. Актуален вопрос снижения пожарной опасности электрических сетей в многоэтажных зданиях. Это обусловлено более сложной системой электроснабжения, массовым пребыванием людей, масштабностью строительных конструкций, разнообразием электрических приборов и оборудования в таких зданиях

Слайд 8

Описание слайда:

Современное развитие электротехники приводит к значительному увеличению количества и номенклатуры электрических приборов и радиоэлектронной аппаратуры, используемых в жилых и общественных зданиях. В перспективе следует ожидать еще большего роста их количества, в связи с чем потребуется большая мощность электрических сетей. Поэтому в проектах электрических сетей жилых и общественных зданий должны учитываться современные особенности применения электрических приборов и электрооборудования [1]. Например, в сети электроснабжения квартир необходимо предусмотреть большее количество электрических розеток. Применяемые светильники должны иметь подтверждение соответствия требованиям пожарной безопасности, установленным нормами НПБ 249. Современное развитие электротехники приводит к значительному увеличению количества и номенклатуры электрических приборов и радиоэлектронной аппаратуры, используемых в жилых и общественных зданиях. В перспективе следует ожидать еще большего роста их количества, в связи с чем потребуется большая мощность электрических сетей. Поэтому в проектах электрических сетей жилых и общественных зданий должны учитываться современные особенности применения электрических приборов и электрооборудования [1]. Например, в сети электроснабжения квартир необходимо предусмотреть большее количество электрических розеток. Применяемые светильники должны иметь подтверждение соответствия требованиям пожарной безопасности, установленным нормами НПБ 249.

Слайд 9

Описание слайда:

Неблагоприятная ситуация складывается с электроустановочными изделиями.и аппаратами электрической защиты. Они и большая часть электрического оборудования, находящегося в эксплуатации в жилых и общественных зданиях, не включены в «Перечень продукции, подлежащей обязательной сертификации в области пожарной безопасности» и не сертифицированы. В данный Перечень входят только кабельная продукция, как составляющая часть электрооборудования, и бытовые электрические холодильники, а из аппаратов электрической защиты только устройства защитного отключения (УЗО). Неблагоприятная ситуация складывается с электроустановочными изделиями.и аппаратами электрической защиты. Они и большая часть электрического оборудования, находящегося в эксплуатации в жилых и общественных зданиях, не включены в «Перечень продукции, подлежащей обязательной сертификации в области пожарной безопасности» и не сертифицированы. В данный Перечень входят только кабельная продукция, как составляющая часть электрооборудования, и бытовые электрические холодильники, а из аппаратов электрической защиты только устройства защитного отключения (УЗО). Применяемые в квартирах электроприборы и время их работы в течение суток в жилых и общественных зданиях приведены в таблице.

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Из данных следует, что в квартирах имеются электрические приборы, которые постоянно включены в электрическую сеть. Из данных следует, что в квартирах имеются электрические приборы, которые постоянно включены в электрическую сеть. Их пожарная безопасность должна обязательно подтверждаться в системе сертификации продукции и услуг в области пожарной безопасности. Часть приборов имеет кратковременный принцип работы под надзором человека и значительную для бытовых приборов мощность. Оказавшись в рабочем состоянии без надзора, они могут стать причиной пожара.

Слайд 12

Описание слайда:

Проведенный анализ состояния электрооборудования и электрических приборов, применяемых в зданиях, позволяет отметить следующее: число и номенклатура используемых электроприборов не зависят от количества комнат и площади квартиры, а определяются современными потребностями населения и новизной приборов, предлагаемых рынком; количество электроприборов в зданиях увеличивается с ростом энергопотребления; в зданиях широко применяются приборы с заземляющим контактом, которые подключаются к электрической розетке без заземляющего контакта защитного РЕ проводника; недостаток розеток в помещениях приводит к тому, что электроприборы подключаются к электрической сети через разветвлители или удлинители; электроприборы с большим энергопотреблением часто оказываются подключенными к одной групповой линии квартиры;

Слайд 13

Описание слайда:

из-за перегрузки в процессе работы электроприборов наблюдаются случаи срабатывания аппаратов электрической защиты квартир, при этом происходит перегрев токопроводников (наиболее опасно это в контактных соединениях, качество которых нарушено по каким-либо причинам); из-за перегрузки в процессе работы электроприборов наблюдаются случаи срабатывания аппаратов электрической защиты квартир, при этом происходит перегрев токопроводников (наиболее опасно это в контактных соединениях, качество которых нарушено по каким-либо причинам); в квартире одновременно могут быть включены стиральная машина, электроутюг, электрообогреватель, электрочайник, телевизор и др., при этом ток нагрузки может достигать 30 А. В соответствии с нормативными документами групповые линии квартир защищаются типовыми электрическими аппаратами защиты с номинальным током 16 или 25 А, это приводит к срабатыванию последних, вынуждающему квартиросъемщиков ограничивать потребляемую мощность либо несанкционированно заменять аппарат электрической защиты, что может стать причиной загорания электрических проводов. Потребляемая в сети мощность связана с номинальной мощностью и количеством используемых электротехнических приборов - потребителей электроэнергии. Длительное протекание тока перегрузки приводит к нагреву проводов, контактов и других элементов питающей цепи до значений температур, достаточных для воспламенения изоляционных полимерных материалов. Защитить контактные соединения от перегрева весьма сложно

Слайд 14

Описание слайда:

Следует отметить, что кратковременное протекание тока перегрузки не создает условий для немедленного выхода электроустановки из строя, но ухудшает состояние контактных соединений, вызывает их коррозию и ускоренное старение изоляции, что может привести впоследствии к возникновению пожароопасной ситуации. Следует отметить, что кратковременное протекание тока перегрузки не создает условий для немедленного выхода электроустановки из строя, но ухудшает состояние контактных соединений, вызывает их коррозию и ускоренное старение изоляции, что может привести впоследствии к возникновению пожароопасной ситуации. В сетях электроснабжения здания от входного распределительного устройства до приемника электроэнергии электрический ток нагрузки протекает через большое количество контактных соединений. В многоэтажных высотных зданиях количество таких соединений значительно больше, чем в зданиях пониженной этажности. Данное положение требует применения в электрооборудовании зданий качественными надежных электрических соединений. Большую роль в обеспечении пожарной безопасности играет качество монтажа элементов электроснабжения жилых домов и общественных зданий. Неправильно проведенные монтаж или мероприятия по обслуживанию электрических сетей могут стать причиной возникновения в них пожароопасных режимов .

Слайд 15

Описание слайда:

Нарушение в местах присоединения нулевого рабочего проводника в трехфазной сети приводитк фазным перенапряжениям, недопустимым при эксплуатации Нарушение в местах присоединения нулевого рабочего проводника в трехфазной сети приводитк фазным перенапряжениям, недопустимым при эксплуатации Все это требует принятия мер по снижению пожарной опасности электрической сети здания и электрических приборов. Результаты анализа электротехнических причин возникновения пожара в зданиях, рассмотрения проектных решений систем их электроснабжения, требований соответствующих нормативных документов, в частности [3, разд. 6, 7], и номенклатуры применяемых электроприборов, а также оценки расчетной и реально потребляемой электрической мощности позволили сделать выводы о необходимости проведения следующих профилактических мероприятий по снижению вероятности возникновения аварийных пожароопасных режимов работы в электрических сетях жилых и общественных зданий:

Слайд 16

Описание слайда:

С учетом большого числа пожаров, возникающих по электротехническим причинам, необходимо включить в Перечень продукции, подлежащей обязательной сертификации в области пожарной безопасности, элементы электрооборудования электроустановок зданий, бытовые и аналогичные электрические приборы, электроустановочные изделия. Применяемое электрооборудование, не включенное в этот Перечень продукции, должно соответствовать установленным для него требованиям пожарной безопасности, и это следует подтверждать документально (протоколами, заключениями, расчетами). С учетом большого числа пожаров, возникающих по электротехническим причинам, необходимо включить в Перечень продукции, подлежащей обязательной сертификации в области пожарной безопасности, элементы электрооборудования электроустановок зданий, бытовые и аналогичные электрические приборы, электроустановочные изделия. Применяемое электрооборудование, не включенное в этот Перечень продукции, должно соответствовать установленным для него требованиям пожарной безопасности, и это следует подтверждать документально (протоколами, заключениями, расчетами). В квартирах необходимо устанавливать сдвоенные розетки. Их количество должно определяться реальной потребностью с учетом назначения помещения и не должно зависеть от площади помещения. Это обусловлено возросшими потребностями в одновре - менном подключении к электрической сети различных приборов (например, телевизора с видеомагнитофоном, домашнего компьютера, музыкального центра с цветомузы- кой - в жилых комнатах и холодильника, микроволновой печи, тостера и др. на кухне). Данный подход позволит снизить применение удлинителей с увеличенным количеством розеток, повышающих пожарную опасность квартир.

Слайд 17

Описание слайда:

На вводе электрической сети каждой из квартир должны быть установлены устройства контроля попадания высокого напряжения в линии питания электрических приборов, эксплуатирующихся в жилых и общественных зданиях, и устройства отключения потребителей от сети при отклонении напряжения от номинального и превышении им допустимого уровня. На вводе электрической сети каждой из квартир должны быть установлены устройства контроля попадания высокого напряжения в линии питания электрических приборов, эксплуатирующихся в жилых и общественных зданиях, и устройства отключения потребителей от сети при отклонении напряжения от номинального и превышении им допустимого уровня. Для защиты цепей от пожароопасных значений токов утечки на землю на вводе электросети в стояки зданий необходимо устанавливать устройства защиты дифференциального тока с током срабатывания 300 мА. В нормы проектирования электроустановок зданий целесообразно ввести пункт, регламентирующий необходимость разделения в стояке фазных проводов с помощью перегородок, исключающих возможность возникновения короткого замыкания между фазами, нулевым проводником и распространения горения от одного проводника на другой. Перегородки могут быть выполнены из изоляционного негорючего материала, например, асбестоцемента.

Слайд 18

Описание слайда:

На вводе электрической сети в здание в целях исключения питания приборов напряжением, превышающим номинальное, целесообразно устанавливать ограничители или стабилизаторы напряжения, а также устройства контроля обрыва (или повышенного переходного сопротивления) нулевого провода в трехфазной сети. На вводе электрической сети в здание в целях исключения питания приборов напряжением, превышающим номинальное, целесообразно устанавливать ограничители или стабилизаторы напряжения, а также устройства контроля обрыва (или повышенного переходного сопротивления) нулевого провода в трехфазной сети. Бытовые и аналогичные электрические приборы следует использовать с устройством защиты от повышения питающего напряжения (перенапряжения) в электрических сетях жилых и общественных зданий В электрической части проекта зданий необходимо предусматривать этажные щитки, которые исключали бы распространение горения по элементам внутри сети щитка за его пределы, а также из сильноточной части в слаботочную и наоборот. В электрических сетях зданий рекомендуется использовать кабели: силовые, радиочастотные связи, не распространяющие горение (с индексом НГ-LS, НГ-FR). Реализация данных предложений позволит снизить пожарную опасность элементов электрических сетей и электрических приборов в жилых и общественных зданиях

Слайд 19

Описание слайда:

Литература 1. ГОСТ Р 50571.1-93 Электроустановки даний. Основные положения 2. Правила эксплуатации электроустановок потребителей- 5-е изд.,перераб. и доп.- М.: Энергоиздат,1992г. 3. Правила устройства электроустановок. – 7-е. –М.: НЦ ЭНАС ,1999.
