Слайд 1


Согласование. Четвертьволновый трансформатор.
Описание слайда:
Согласование. Четвертьволновый трансформатор.

Слайд 2

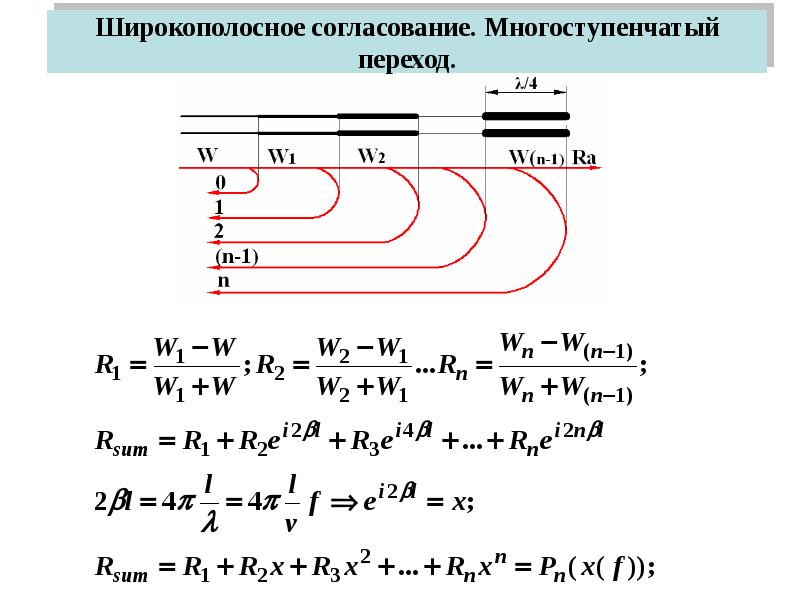

Широкополосное согласование. Многоступенчатый переход.
Описание слайда:
Широкополосное согласование. Многоступенчатый переход.

Слайд 3

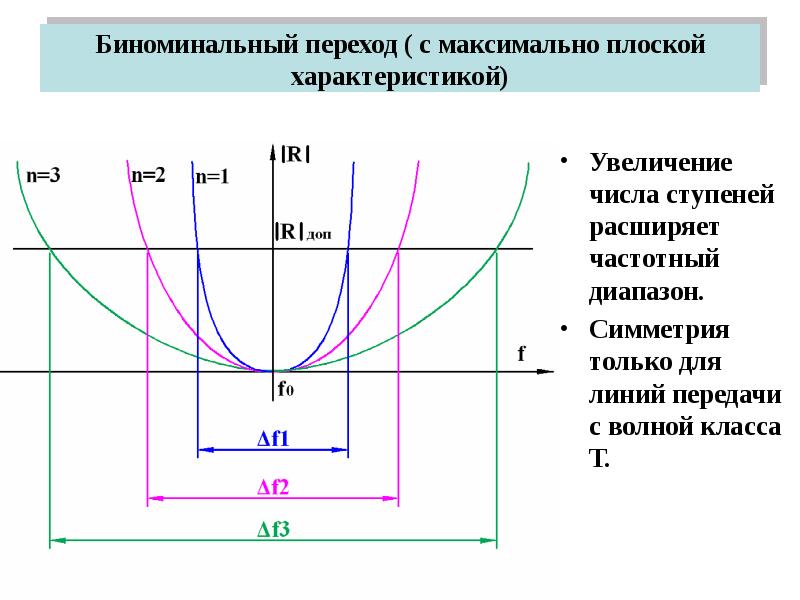

Биноминальный переход ( с максимально плоской характеристикой) Увеличение числа ступеней расширяет частотный диапазон. Симметрия только для линий...
Описание слайда:
Биноминальный переход ( с максимально плоской характеристикой) Увеличение числа ступеней расширяет частотный диапазон. Симметрия только для линий передачи с волной класса Т.

Слайд 4

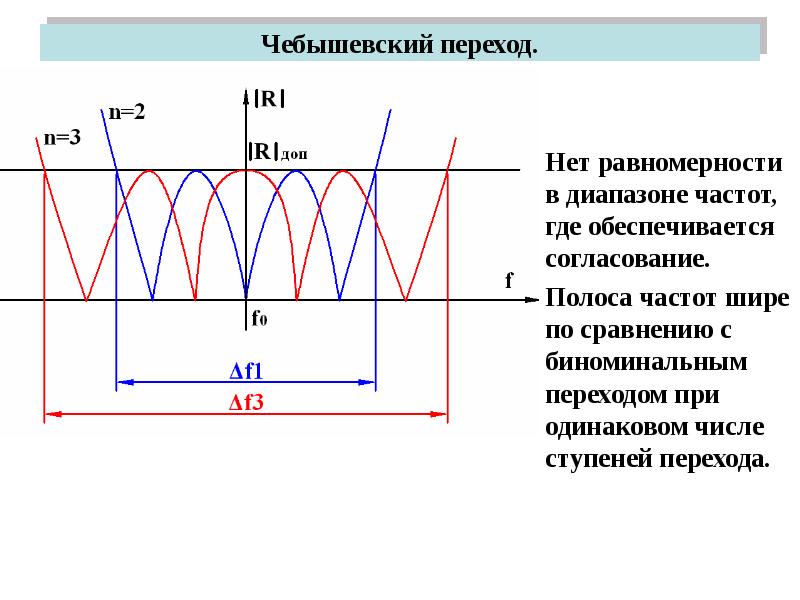

Чебышевский переход. Нет равномерности в диапазоне частот, где обеспечивается согласование. Полоса частот шире по сравнению с биноминальным переходом...
Описание слайда:
Чебышевский переход. Нет равномерности в диапазоне частот, где обеспечивается согласование. Полоса частот шире по сравнению с биноминальным переходом при одинаковом числе ступеней перехода.

Слайд 5


Типы фидерных линий.
Описание слайда:
Типы фидерных линий.

Слайд 6


Антенный эффект у двухпроводной линии и необходимость симметрирования при питании несимметричным коаксиалом симметричного вибратора.
Описание слайда:
Антенный эффект у двухпроводной линии и необходимость симметрирования при питании несимметричным коаксиалом симметричного вибратора.

Слайд 7


Диаграмма направленности симметричного вибратора при питании его коаксиальным кабелем с симметрированием и без него.
Описание слайда:
Диаграмма направленности симметричного вибратора при питании его коаксиальным кабелем с симметрированием и без него.

Слайд 8


Петлевой вибратор Пистолькорса (шлейф-вибратор).
Описание слайда:
Петлевой вибратор Пистолькорса (шлейф-вибратор).

Слайд 9


Сопротивление излучения петлевого вибратора.
Описание слайда:
Сопротивление излучения петлевого вибратора.

Слайд 10


Симметричный вибратор с шунтовым питанием.
Описание слайда:
Симметричный вибратор с шунтовым питанием.

Слайд 11


Симметрирующее устройство «Запирающий цилиндр»
Описание слайда:
Симметрирующее устройство «Запирающий цилиндр»

Слайд 12

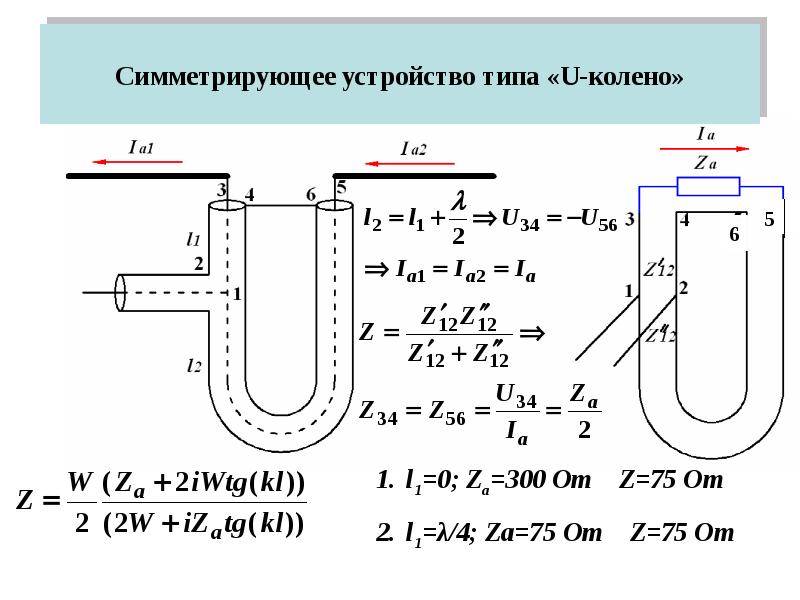

Симметрирующее устройство типа «U-колено»
Описание слайда:
Симметрирующее устройство типа «U-колено»

Слайд 13

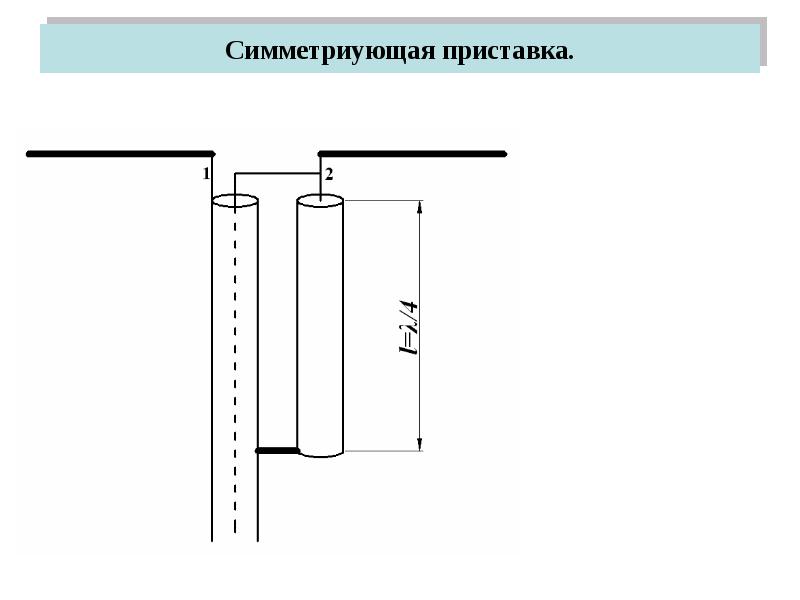

Симметриующая приставка.
Описание слайда:
Симметриующая приставка.

Слайд 14

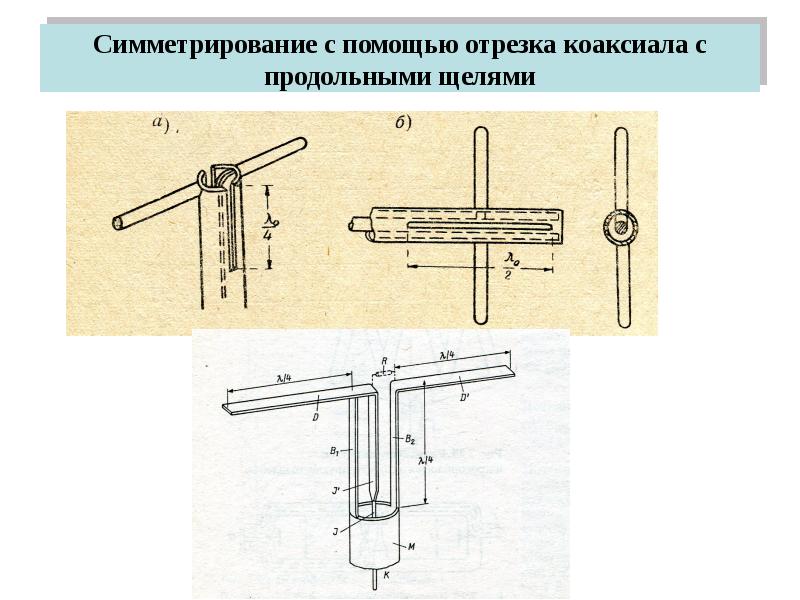

Симметрирование с помощью отрезка коаксиала с продольными щелями
Описание слайда:
Симметрирование с помощью отрезка коаксиала с продольными щелями
