Слайд 1

Описание слайда:

СОЛНЕЧНЫЕ ОПРЕСНИТЕЛЬНЫЕ УСТАНОВКИ

Слайд 2

Описание слайда:

Cуществующие типы солнечных установок для опреснения морской воды и обессоливания минерализованной воды можно разделить на три группы Опреснители бассейнового типа, в которых солнечная энергия используется непосредственно для испарения воды в процессе дистилляции. В качестве дополнительного источника энергии’ может использоваться, например, нагретая охлаждающая вода; Установки с процессами увлажнения воздуха и конденсации паров и многократным использованием солнечной энергии в многоступенчатых или параллельно включенных расширителях-испарителях, при этом перенос водяных паров осуществляется вследствие конвекции воздуха; Установки, в которых источником энергии служит солнечная радиация, но принцип работы их подобен обычным топливным опреснительным установкам, причем движение рабочей жидкости и водяных паров осуществляется с помощью насоса и вакуум-насоса.

Слайд 3

Описание слайда:

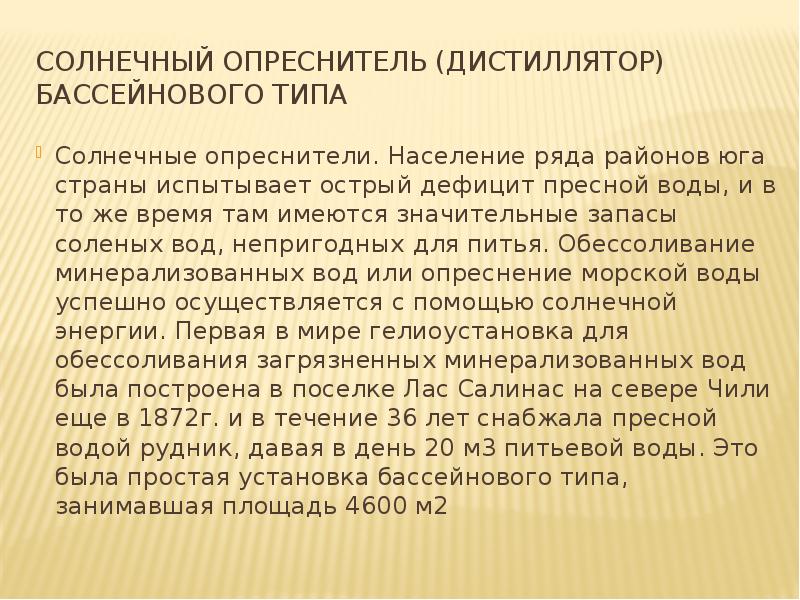

Солнечный опреснитель (дистиллятор) бассейнового типа Солнечные опреснители. Население ряда районов юга страны испытывает острый дефицит пресной воды, и в то же время там имеются значительные запасы соленых вод, непригодных для питья. Обессоливание минерализованных вод или опреснение морской воды успешно осуществляется с помощью солнечной энергии. Первая в мире гелиоустановка для обессоливания загрязненных минерализованных вод была построена в поселке Лас Салинас на севере Чили еще в 1872г. и в течение 36 лет снабжала пресной водой рудник, давая в день 20 м3 питьевой воды. Это была простая установка бассейнового типа, занимавшая площадь 4600 м2

Слайд 4

Описание слайда:

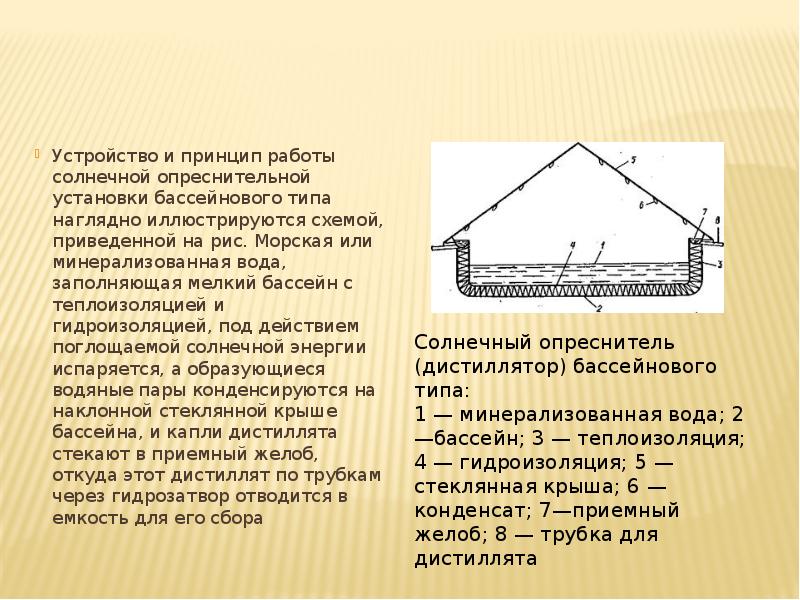

Устройство и принцип работы солнечной опреснительной установки бассейнового типа наглядно иллюстрируются схемой, приведенной на рис. Морская или минерализованная вода, заполняющая мелкий бассейн с теплоизоляцией и гидроизоляцией, под действием поглощаемой солнечной энергии испаряется, а образующиеся водяные пары конденсируются на наклонной стеклянной крыше бассейна, и капли дистиллята стекают в приемный желоб, откуда этот дистиллят по трубкам через гидрозатвор отводится в емкость для его сбора

Слайд 5

Описание слайда:

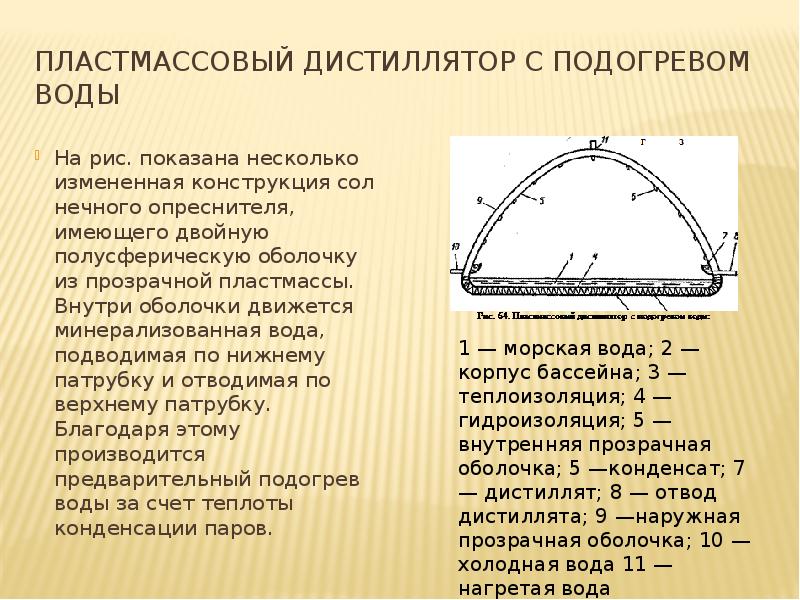

Пластмассовый дистиллятор с подогревом воды На рис. показана несколько измененная конструкция солнечного опреснителя, имеющего двойную полусферическую оболочку из прозрачной пластмассы. Внутри оболочки движется минерализованная вода, подводимая по нижнему патрубку и отводимая по верхнему патрубку. Благодаря этому производится предварительный подогрев воды за счет теплоты конденсации паров.

Слайд 6

Описание слайда:

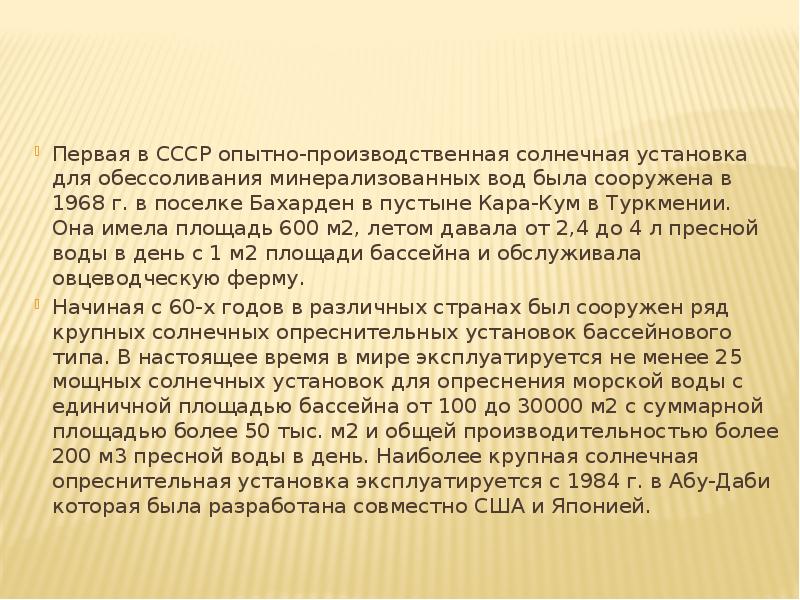

Первая в СССР опытно-производственная солнечная установка для обессоливания минерализованных вод была сооружена в 1968 г. в поселке Бахарден в пустыне Кара-Кум в Туркмении. Она имела площадь 600 м2, летом давала от 2,4 до 4 л пресной воды в день с 1 м2 площади бассейна и обслуживала овцеводческую ферму. Начиная с 60-х годов в различных странах был сооружен ряд крупных солнечных опреснительных установок бассейнового типа. В настоящее время в мире эксплуатируется не менее 25 мощных солнечных установок для опреснения морской воды с единичной площадью бассейна от 100 до 30000 м2 с суммарной площадью более 50 тыс. м2 и общей производительностью более 200 м3 пресной воды в день. Наиболее крупная солнечная опреснительная установка эксплуатируется с 1984 г. в Абу-Даби которая была разработана совместно США и Японией.

Слайд 7

Описание слайда:

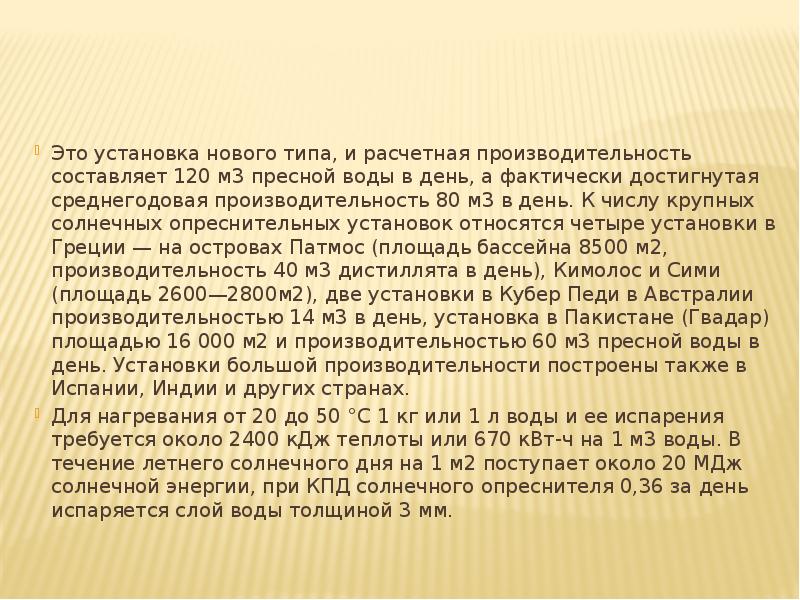

Это установка нового типа, и расчетная производительность составляет 120 м3 пресной воды в день, а фактически достигнутая среднегодовая производительность 80 м3 в день. К числу крупных солнечных опреснительных установок относятся четыре установки в Греции — на островах Патмос (площадь бассейна 8500 м2, производительность 40 м3 дистиллята в день), Кимолос и Сими (площадь 2600—2800м2), две установки в Кубер Педи в Австралии производительностью 14 м3 в день, установка в Пакистане (Гвадар) площадью 16 000 м2 и производительностью 60 м3 пресной воды в день. Установки большой производительности построены также в Испании, Индии и других странах. Для нагревания от 20 до 50 °С 1 кг или 1 л воды и ее испарения требуется около 2400 кДж теплоты или 670 кВт-ч на 1 м3 воды. В течение летнего солнечного дня на 1 м2 поступает около 20 МДж солнечной энергии, при КПД солнечного опреснителя 0,36 за день испаряется слой воды толщиной 3 мм.

Слайд 8

Описание слайда:

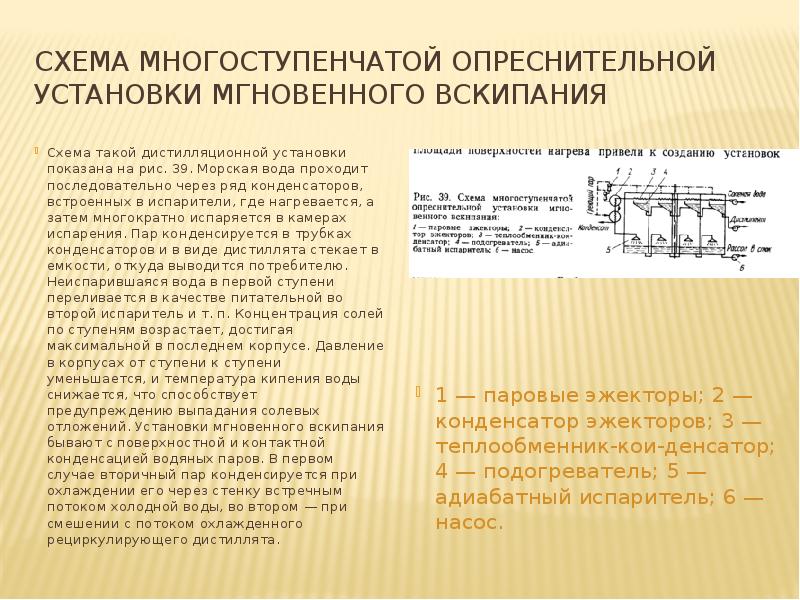

Схема многоступенчатой опреснительной установки мгновенного вскипания Схема такой дистилляционной установки показана на рис. 39. Морская вода проходит последовательно через ряд конденсаторов, встроенных в испарители, где нагревается, а затем многократно испаряется в камерах испарения. Пар конденсируется в трубках конденсаторов и в виде дистиллята стекает в емкости, откуда выводится потребителю. Неиспарившаяся вода в первой ступени переливается в качестве питательной во второй испаритель и т. п. Концентрация солей по ступеням возрастает, достигая максимальной в последнем корпусе. Давление в корпусах от ступени к ступени уменьшается, и температура кипения воды снижается, что способствует предупреждению выпадания солевых отложений. Установки мгновенного вскипания бывают с поверхностной и контактной конденсацией водяных паров. В первом случае вторичный пар конденсируется при охлаждении его через стенку встречным потоком холодной воды, во втором — при смешении с потоком охлажденного рециркулирующего дистиллята.

Слайд 9

Описание слайда:

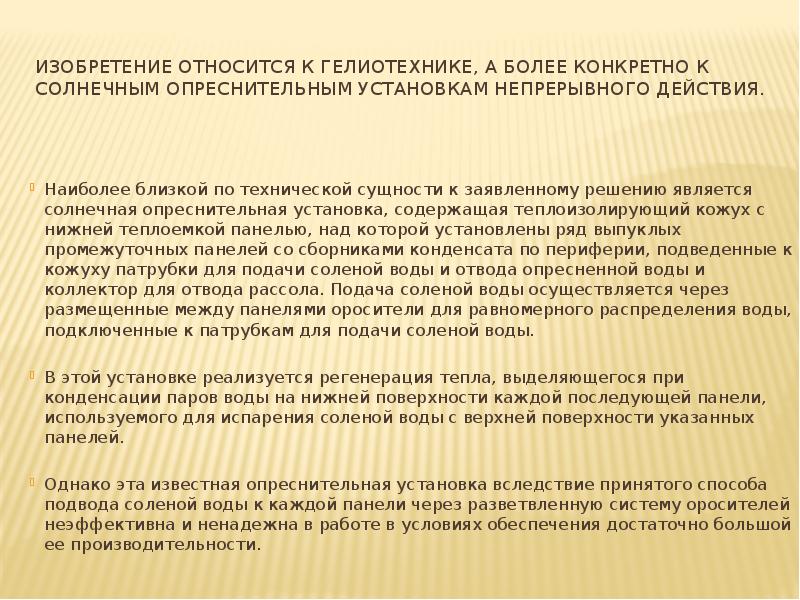

изобретение относится к гелиотехнике, а более конкретно к солнечным опреснительным установкам непрерывного действия. Наиболее близкой по технической сущности к заявленному решению является солнечная опреснительная установка, содержащая теплоизолирующий кожух с нижней теплоемкой панелью, над которой установлены ряд выпуклых промежуточных панелей со сборниками конденсата по периферии, подведенные к кожуху патрубки для подачи соленой воды и отвода опресненной воды и коллектор для отвода рассола. Подача соленой воды осуществляется через размещенные между панелями оросители для равномерного распределения воды, подключенные к патрубкам для подачи соленой воды. В этой установке реализуется регенерация тепла, выделяющегося при конденсации паров воды на нижней поверхности каждой последующей панели, используемого для испарения соленой воды с верхней поверхности указанных панелей. Однако эта известная опреснительная установка вследствие принятого способа подвода соленой воды к каждой панели через разветвленную систему оросителей неэффективна и ненадежна в работе в условиях обеспечения достаточно большой ее производительности.

Слайд 10

Описание слайда:

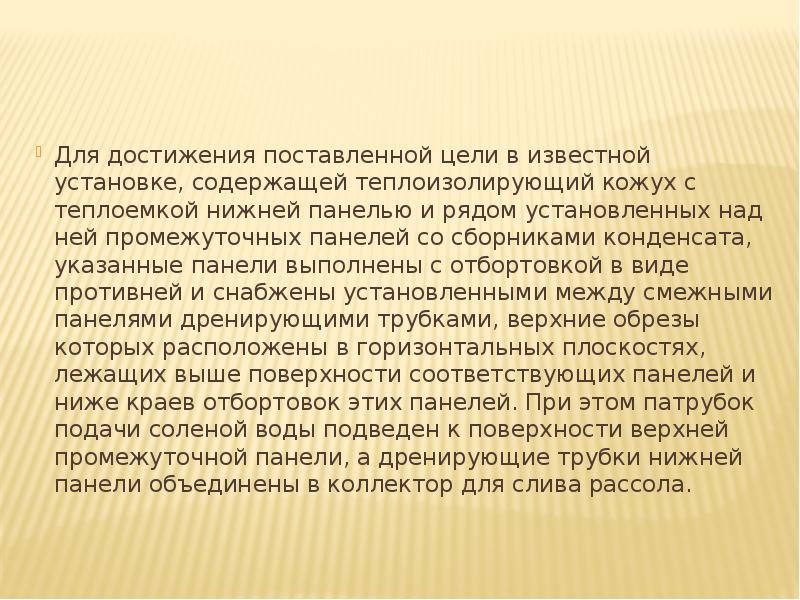

Для достижения поставленной цели в известной установке, содержащей теплоизолирующий кожух с теплоемкой нижней панелью и рядом установленных над ней промежуточных панелей со сборниками конденсата, указанные панели выполнены с отбортовкой в виде противней и снабжены установленными между смежными панелями дренирующими трубками, верхние обрезы которых расположены в горизонтальных плоскостях, лежащих выше поверхности соответствующих панелей и ниже краев отбортовок этих панелей. При этом патрубок подачи соленой воды подведен к поверхности верхней промежуточной панели, а дренирующие трубки нижней панели объединены в коллектор для слива рассола.

Слайд 11

Описание слайда:

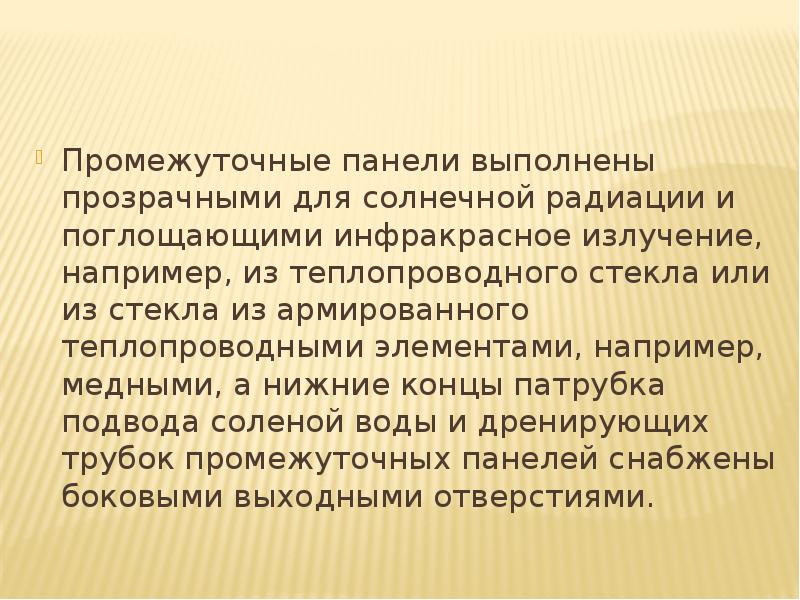

Промежуточные панели выполнены прозрачными для солнечной радиации и поглощающими инфракрасное излучение, например, из теплопроводного стекла или из стекла из армированного теплопроводными элементами, например, медными, а нижние концы патрубка подвода соленой воды и дренирующих трубок промежуточных панелей снабжены боковыми выходными отверстиями.

Слайд 12

Описание слайда:

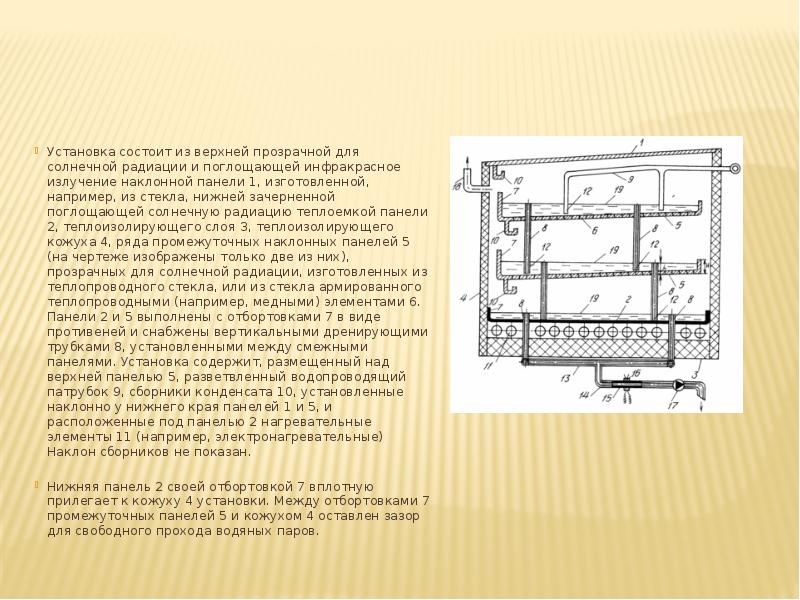

Установка состоит из верхней прозрачной для солнечной радиации и поглощающей инфракрасное излучение наклонной панели 1, изготовленной, например, из стекла, нижней зачерненной поглощающей солнечную радиацию теплоемкой панели 2, теплоизолирующего слоя 3, теплоизолирующего кожуха 4, ряда промежуточных наклонных панелей 5 (на чертеже изображены только две из них), прозрачных для солнечной радиации, изготовленных из теплопроводного стекла, или из стекла армированного теплопроводными (например, медными) элементами 6. Панели 2 и 5 выполнены с отбортовками 7 в виде противеней и снабжены вертикальными дренирующими трубками 8, установленными между смежными панелями. Установка содержит, размещенный над верхней панелью 5, разветвленный водопроводящий патрубок 9, сборники конденсата 10, установленные наклонно у нижнего края панелей 1 и 5, и расположенные под панелью 2 нагревательные элементы 11 (например, электронагревательные) Наклон сборников не показан. Нижняя панель 2 своей отбортовкой 7 вплотную прилегает к кожуху 4 установки. Между отбортовками 7 промежуточных панелей 5 и кожухом 4 оставлен зазор для свободного прохода водяных паров.

Слайд 13

Описание слайда:

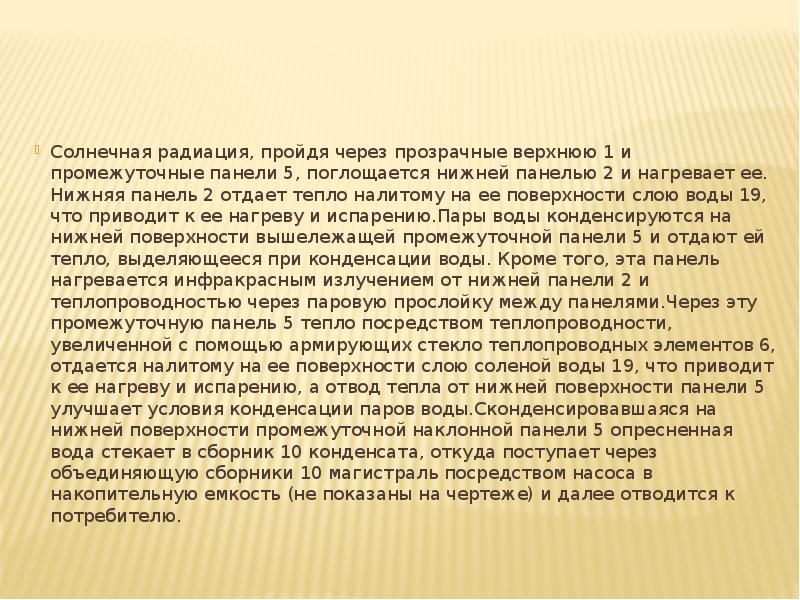

Солнечная радиация, пройдя через прозрачные верхнюю 1 и промежуточные панели 5, поглощается нижней панелью 2 и нагревает ее. Нижняя панель 2 отдает тепло налитому на ее поверхности слою воды 19, что приводит к ее нагреву и испарению.Пары воды конденсируются на нижней поверхности вышележащей промежуточной панели 5 и отдают ей тепло, выделяющееся при конденсации воды. Кроме того, эта панель нагревается инфракрасным излучением от нижней панели 2 и теплопроводностью через паровую прослойку между панелями.Через эту промежуточную панель 5 тепло посредством теплопроводности, увеличенной с помощью армирующих стекло теплопроводных элементов 6, отдается налитому на ее поверхности слою соленой воды 19, что приводит к ее нагреву и испарению, а отвод тепла от нижней поверхности панели 5 улучшает условия конденсации паров воды.Сконденсировавшаяся на нижней поверхности промежуточной наклонной панели 5 опресненная вода стекает в сборник 10 конденсата, откуда поступает через объединяющую сборники 10 магистраль посредством насоса в накопительную емкость (не показаны на чертеже) и далее отводится к потребителю.
