Слайд 1

Описание слайда:

АКТИВНОЕ, ЕМКОСТНОЕ И ИНДУКТИВНОЕ СОПРОТИВЛЕНИЯ В ЦЕПИ ПЕРЕМЕННОГО ТОКА 11 класс

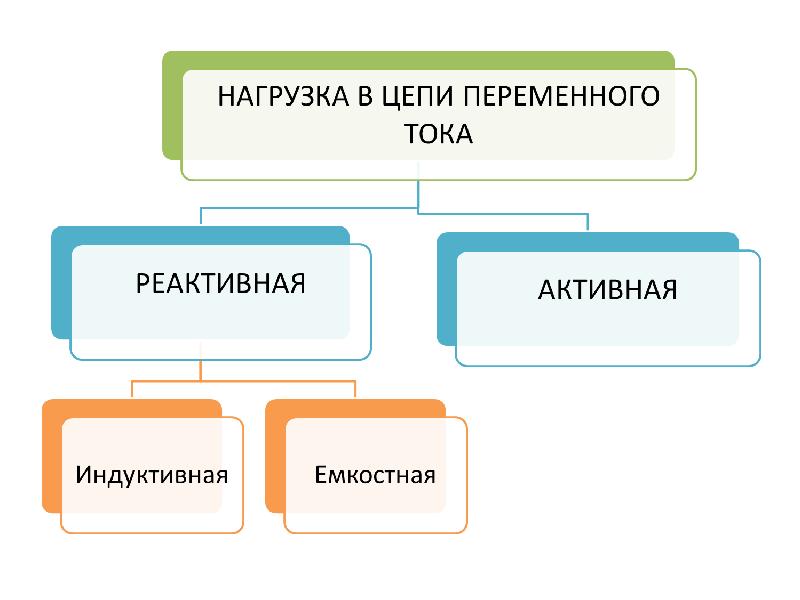

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

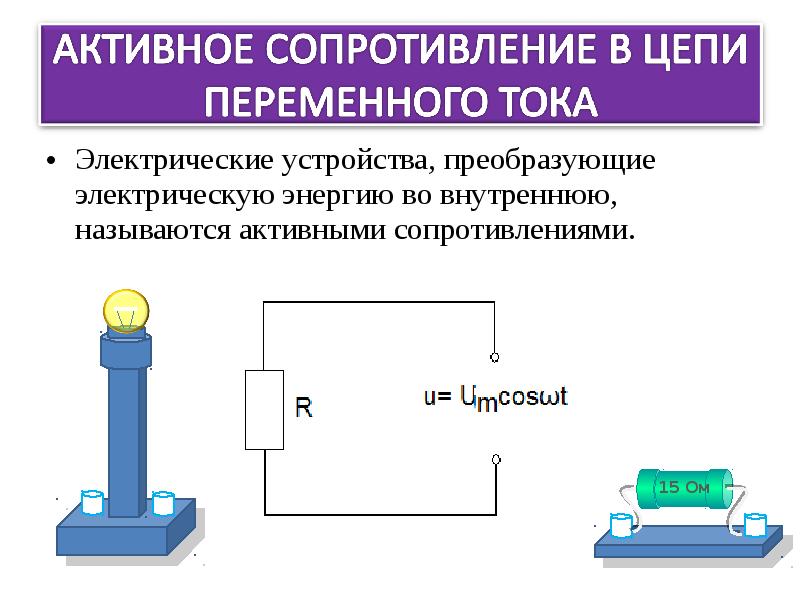

Электрические устройства, преобразующие электрическую энергию во внутреннюю, называются активными сопротивлениями. Электрические устройства, преобразующие электрическую энергию во внутреннюю, называются активными сопротивлениями.

Слайд 4

Описание слайда:

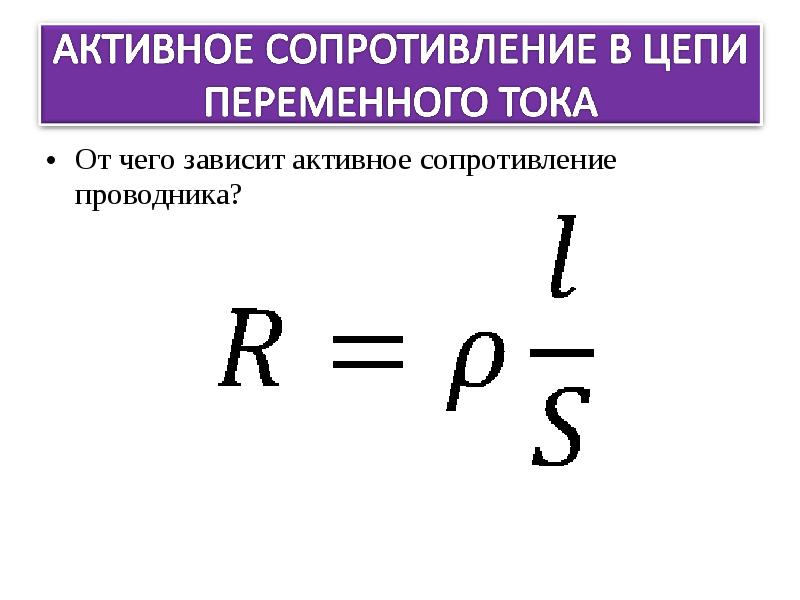

От чего зависит активное сопротивление проводника? От чего зависит активное сопротивление проводника?

Слайд 5

Описание слайда:

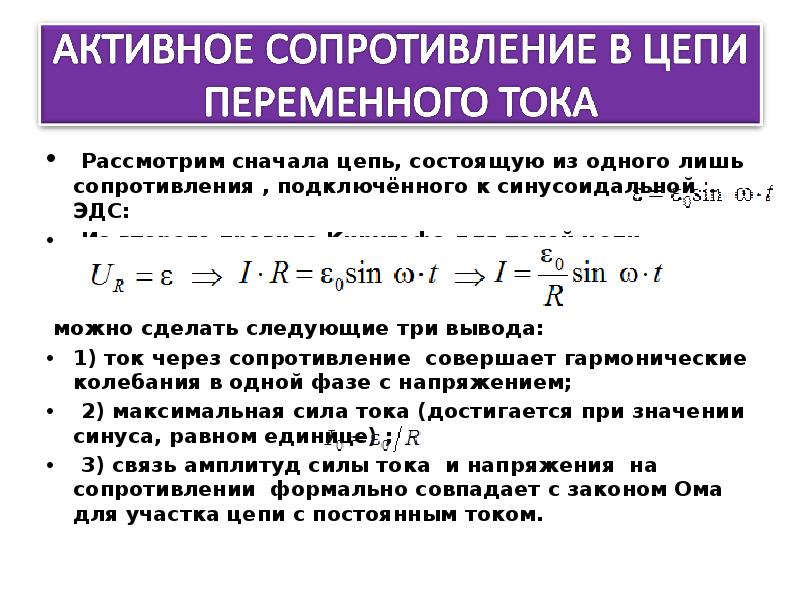

Рассмотрим сначала цепь, состоящую из одного лишь сопротивления , подключённого к синусоидальной ЭДС: Рассмотрим сначала цепь, состоящую из одного лишь сопротивления , подключённого к синусоидальной ЭДС: Из второго правила Кирхгофа для такой цепи можно сделать следующие три вывода: 1) ток через сопротивление совершает гармонические колебания в одной фазе с напряжением; 2) максимальная сила тока (достигается при значении синуса, равном единице) ; 3) связь амплитуд силы тока и напряжения на сопротивлении формально совпадает с законом Ома для участка цепи с постоянным током.

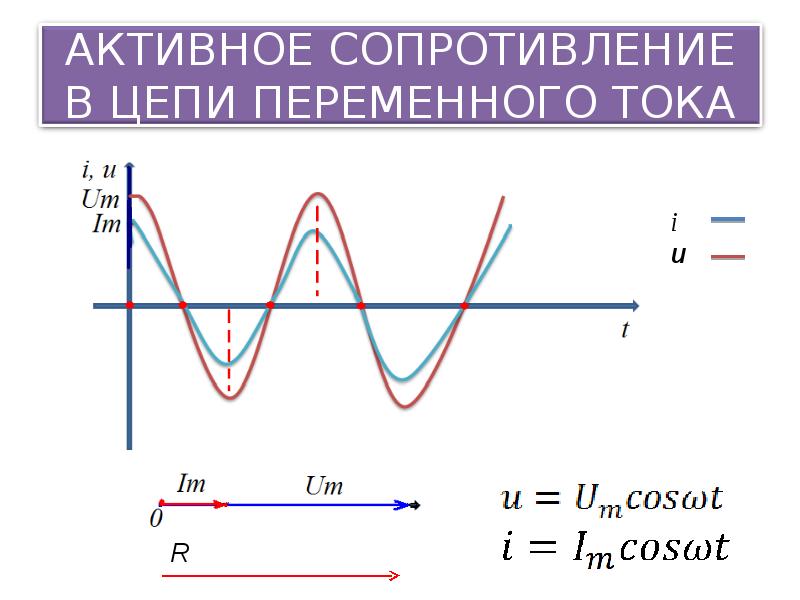

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

Емкостное сопротивление - величина, характеризующая сопротивление, оказываемое переменному току электрической емкостью Емкостное сопротивление - величина, характеризующая сопротивление, оказываемое переменному току электрической емкостью

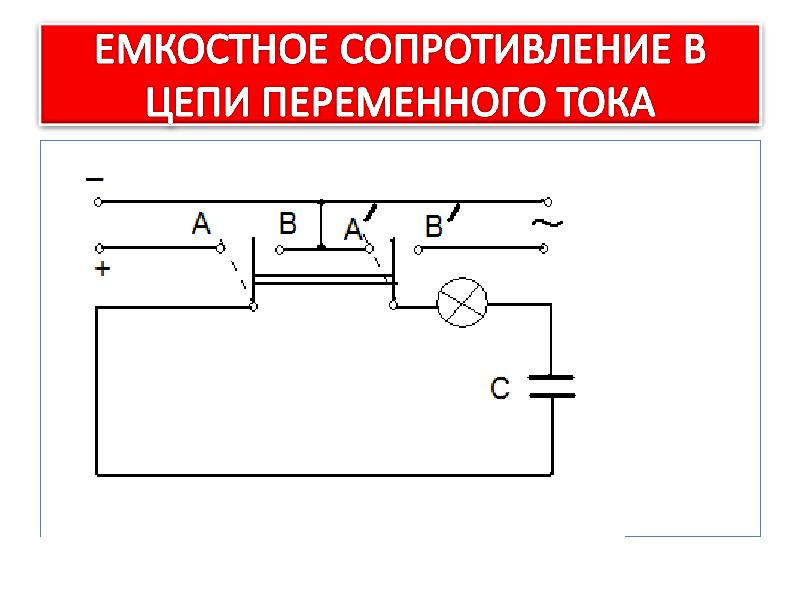

Слайд 8

Описание слайда:

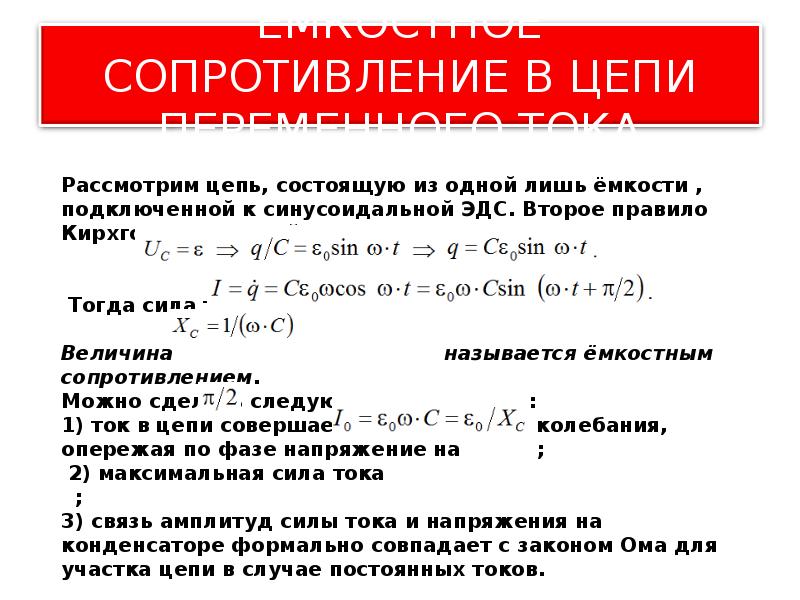

Слайд 9

Описание слайда:

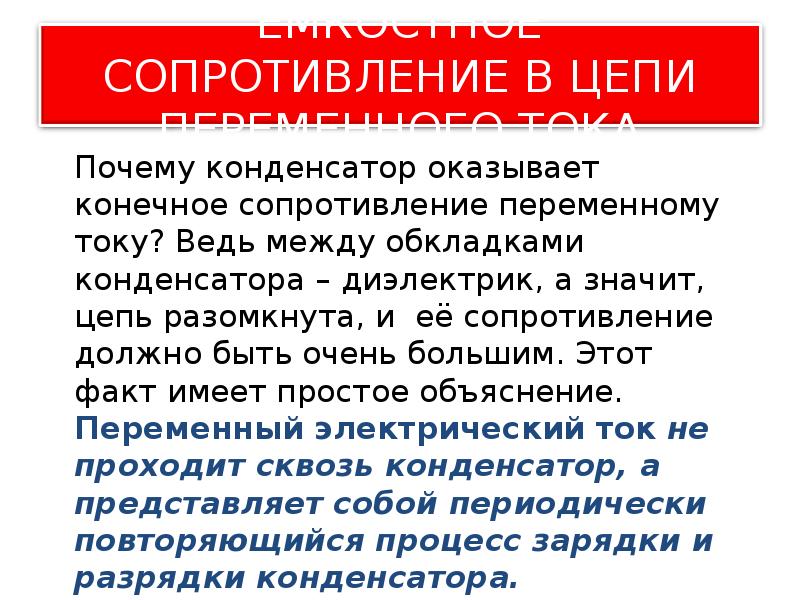

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

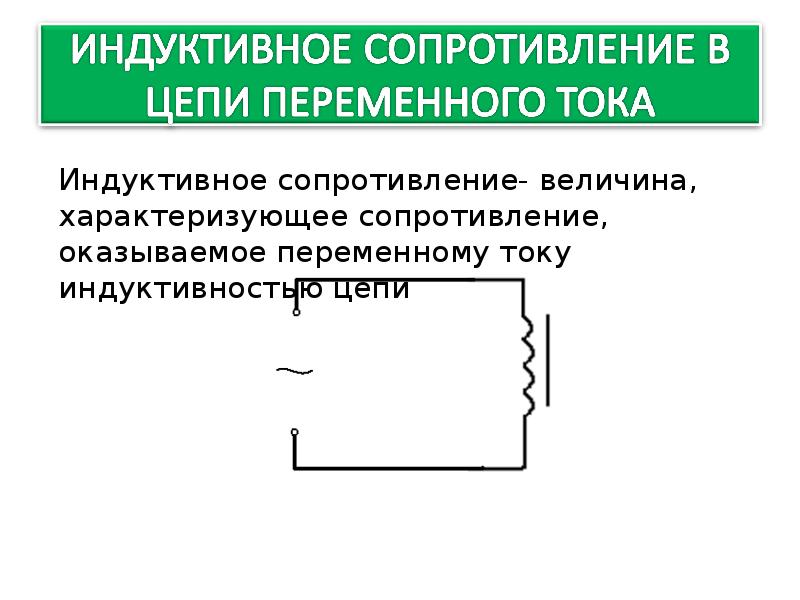

Слайд 12

Описание слайда:

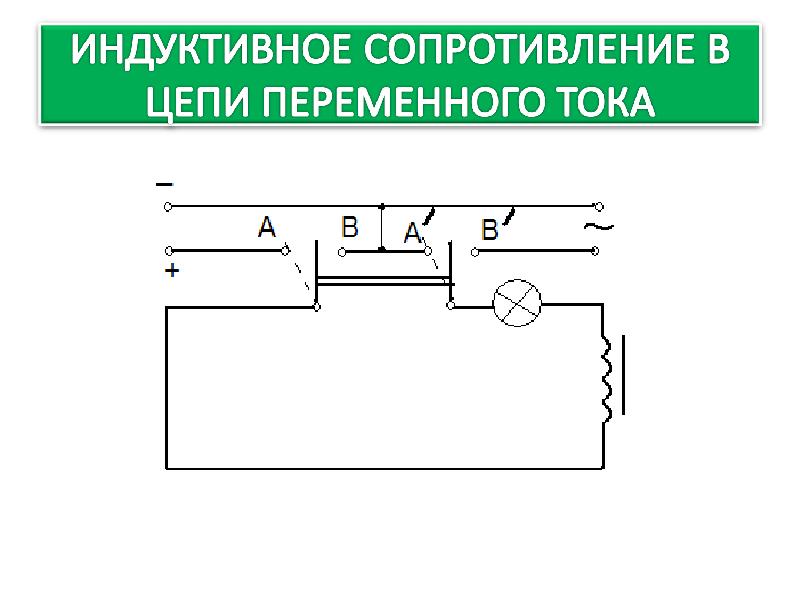

Слайд 13

Описание слайда:

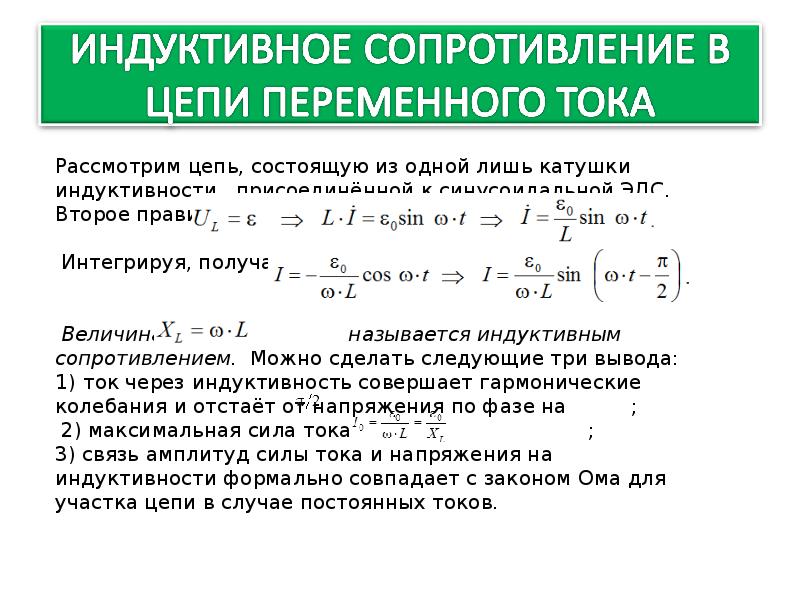

Слайд 14

Описание слайда:

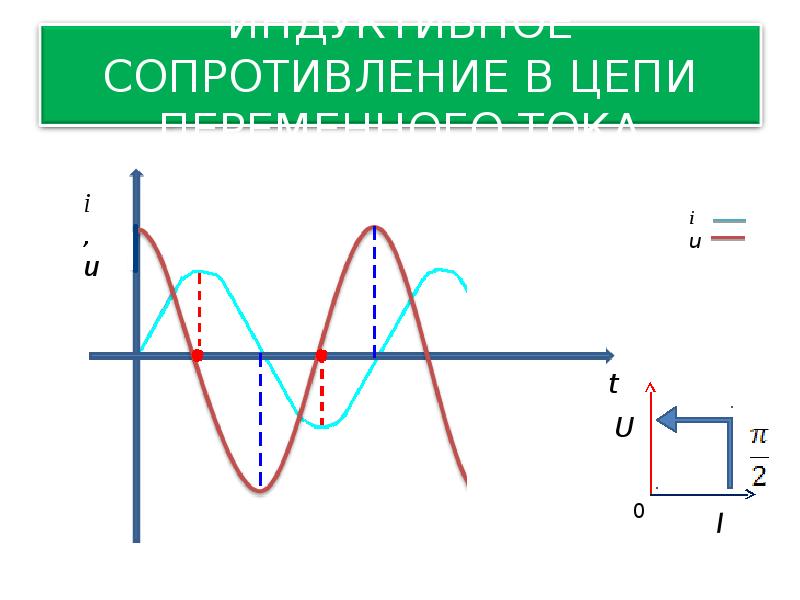

Слайд 15

Описание слайда:

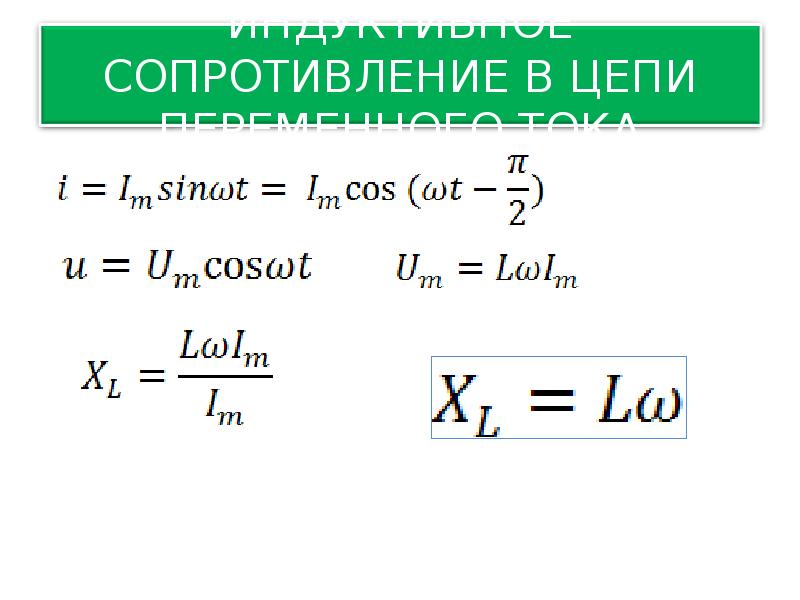

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

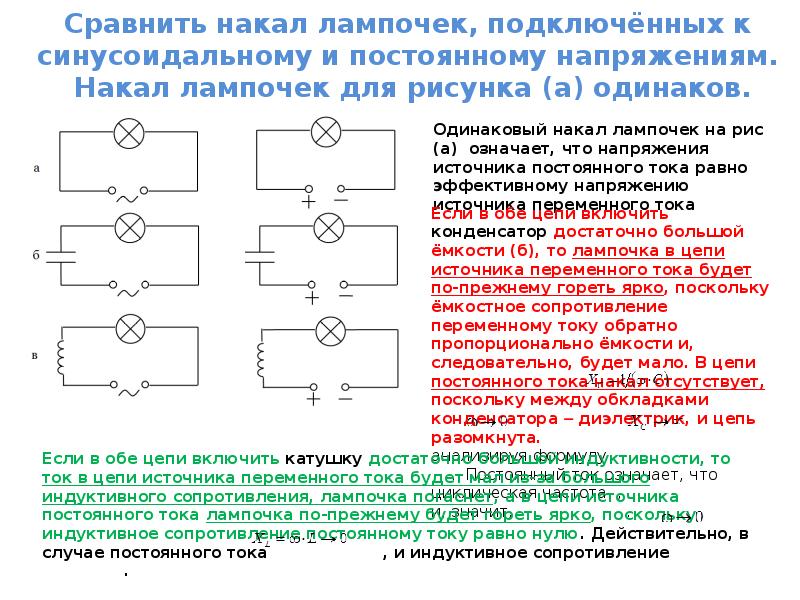

Сравнить накал лампочек, подключённых к синусоидальному и постоянному напряжениям. Накал лампочек для рисунка (а) одинаков.

Слайд 18

Описание слайда:

Метод векторных диаграмм 1) Вектор направлен вдоль оси 0x так как напряжение на активном сопротивлении колеблется в одной фазе с током.

Слайд 19

Описание слайда:

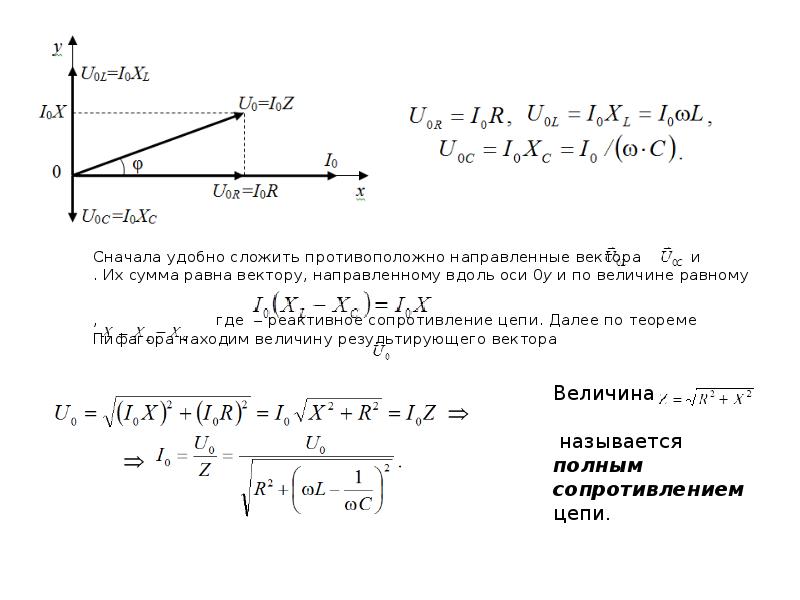

Сначала удобно сложить противоположно направленные вектора и . Их сумма равна вектору, направленному вдоль оси 0y и по величине равному Сначала удобно сложить противоположно направленные вектора и . Их сумма равна вектору, направленному вдоль оси 0y и по величине равному , где  реактивное сопротивление цепи. Далее по теореме Пифагора находим величину результирующего вектора

Слайд 20

Описание слайда:

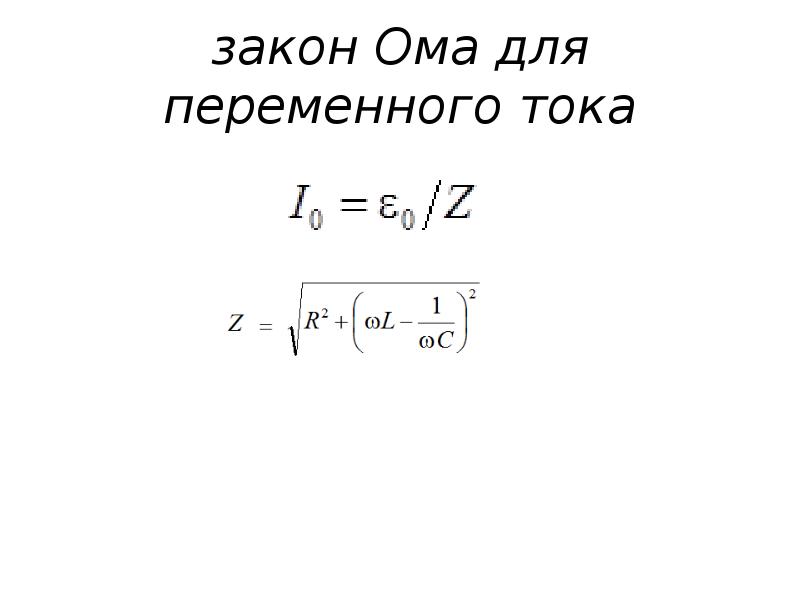

закон Ома для переменного тока

Слайд 21

Описание слайда:

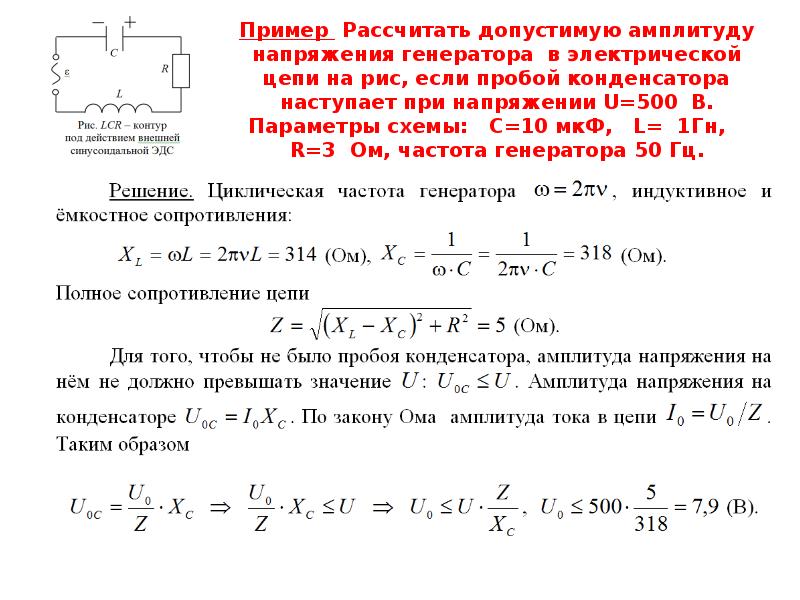

Пример Рассчитать допустимую амплитуду напряжения генератора в электрической цепи на рис, если пробой конденсатора наступает при напряжении U=500 В. Параметры схемы: C=10 мкФ, L= 1Гн, R=3 Ом, частота генератора 50 Гц.
