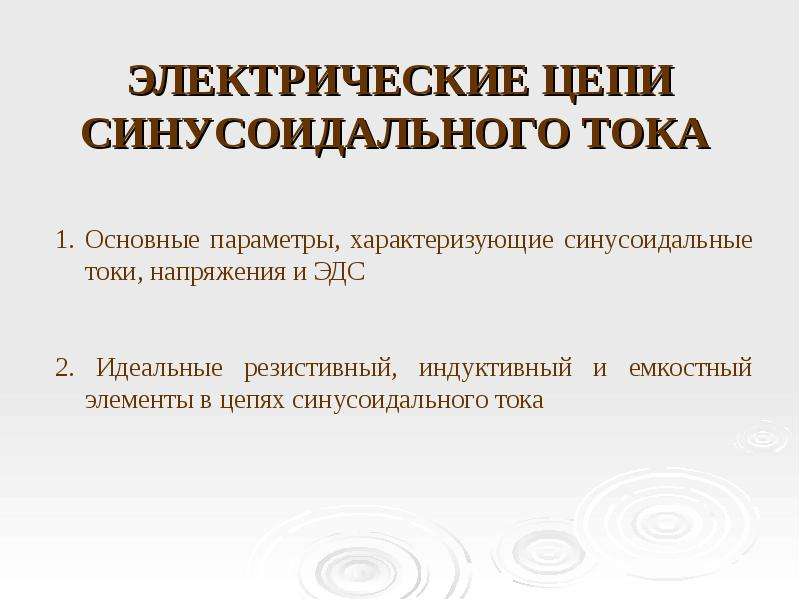

ЭЛЕКТРИЧЕСКИЕ ЦЕПИ СИНУСОИДАЛЬНОГО ТОКА

Слайд 2

Описание слайда:

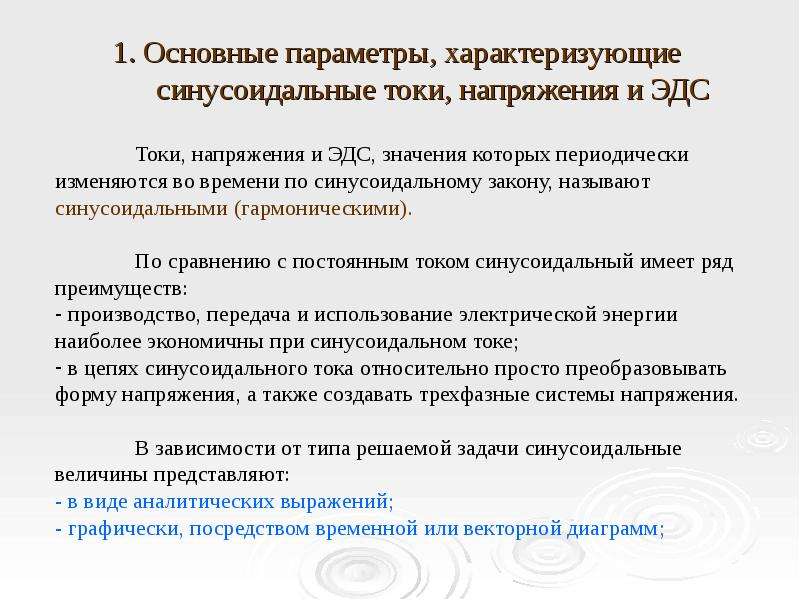

1. Основные параметры, характеризующие синусоидальные токи, напряжения и ЭДС

Слайд 3

Описание слайда:

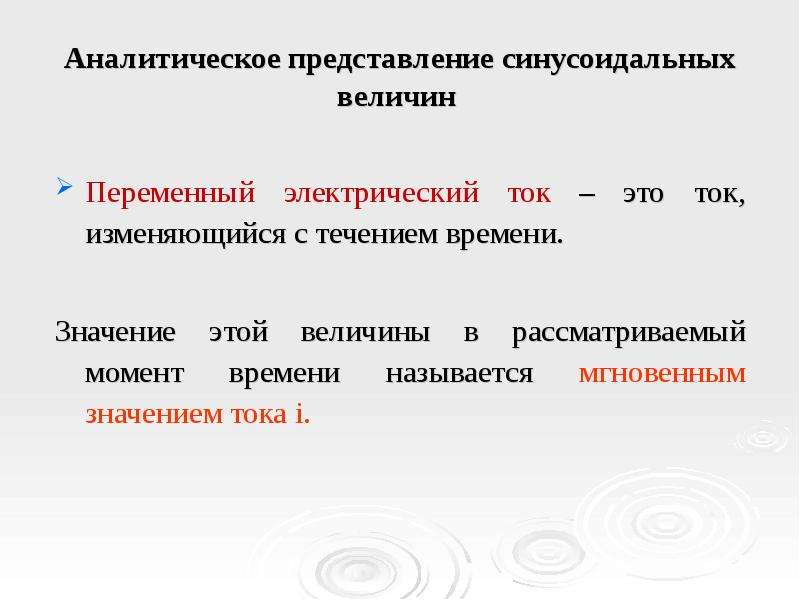

Аналитическое представление синусоидальных величин Переменный электрический ток – это ток, изменяющийся с течением времени. Значение этой величины в рассматриваемый момент времени называется мгновенным значением тока i.

Слайд 4

Описание слайда:

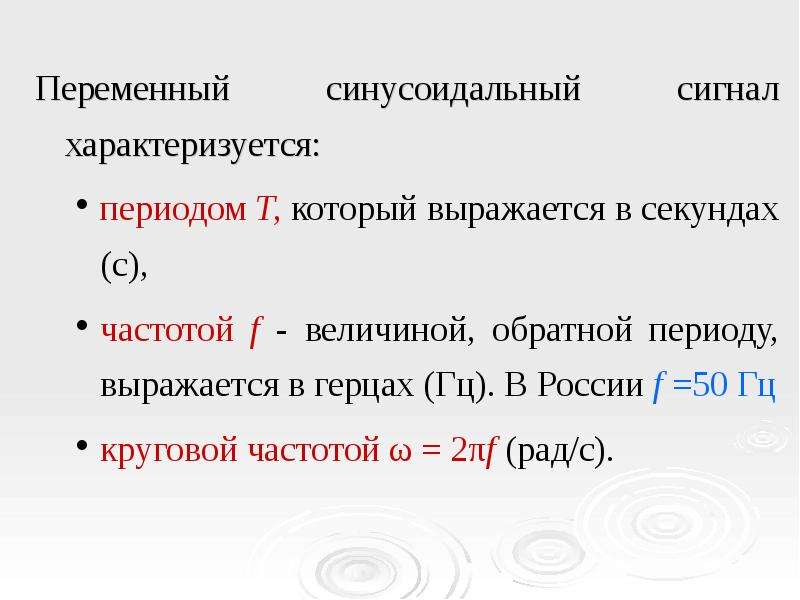

Переменный синусоидальный сигнал характеризуется: Переменный синусоидальный сигнал характеризуется: периодом Т, который выражается в секундах (с), частотой f - величиной, обратной периоду, выражается в герцах (Гц). В России f =50 Гц круговой частотой ω = 2πf (рад/с).

Слайд 5

Описание слайда:

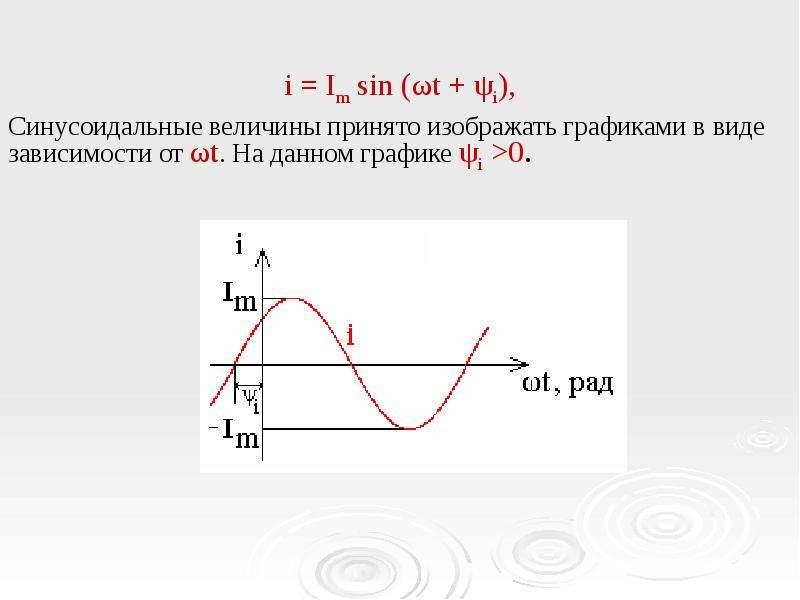

Мгновенное значения тока: Мгновенное значения тока: i = Im sin (ωt + ψi), где i – мгновенное значение тока, А; Im – амплитудное значение тока, А; ω – круговая (угловая) частота, рад/с; t – время, с; ψi – начальная фаза тока.

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

Временная диаграмма Графическое представление синусоидальных величин в виде временной диаграммы достаточно наглядно, но из-за сложности построения синусоид и операций с ними применяется сравнительно редко.

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

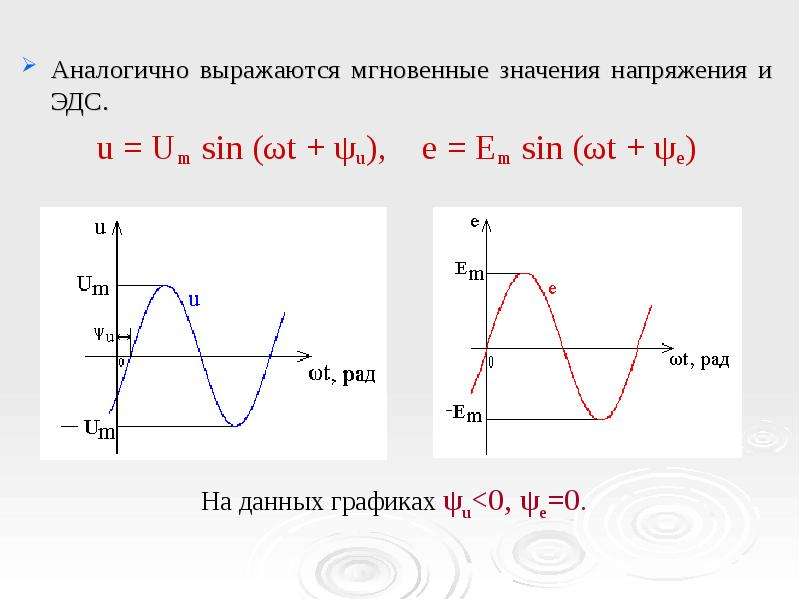

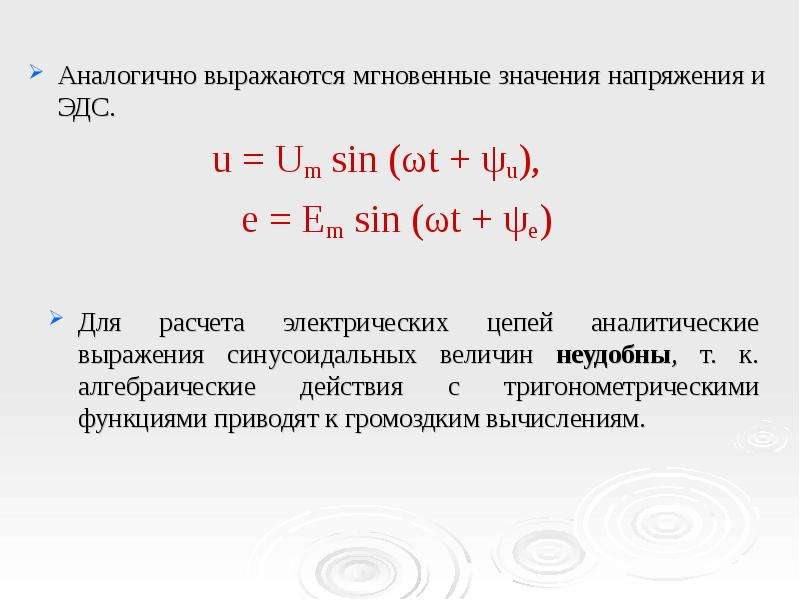

Аналогично выражаются мгновенные значения напряжения и ЭДС. Аналогично выражаются мгновенные значения напряжения и ЭДС. u = Um sin (ωt + ψu), e = Em sin (ωt + ψe)

Слайд 10

Описание слайда:

Начальная фаза тока (ЭДС, напряжения) Начальная фаза тока (ЭДС, напряжения) ψi, ψe, ψu – это значение фазы в момент времени t = 0. Разность начальных фаз двух синусоидальных величин одной и той же частоты называют сдвигом фаз. Сдвиг фаз между напряжением и током определяется вычитанием начальной фазы тока из начальной фазы напряжения: φ = ψu – ψi

Слайд 11

Описание слайда:

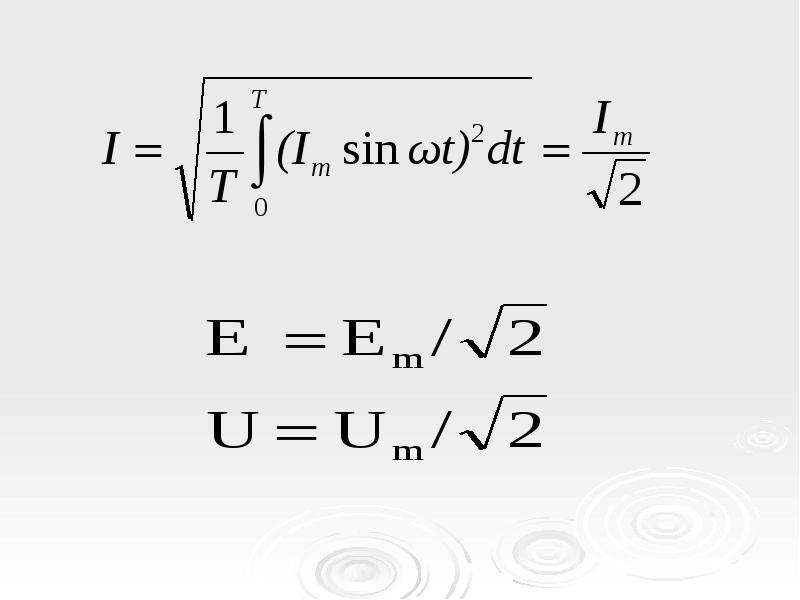

Действующее значение переменного тока (ЭДС, напряжения) – это среднеквадратичное значение переменного тока (ЭДС, напряжения) за период Т. Действующее значение переменного тока (ЭДС, напряжения) – это среднеквадратичное значение переменного тока (ЭДС, напряжения) за период Т.

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

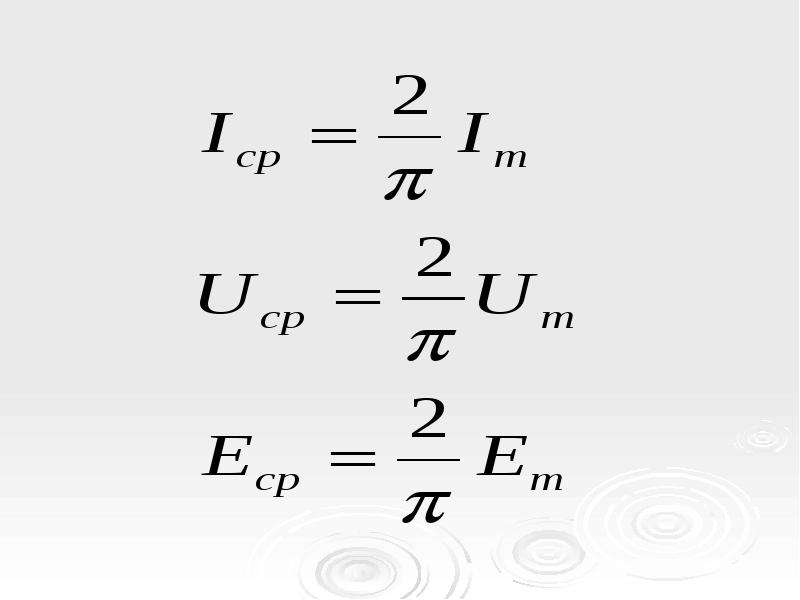

Среднее значение синусоидальной функции Среднее значение синусоидальной функции за период Т равно нулю. Среднее значение переменного тока (ЭДС, напряжения) определяют за положительный полупериод
