Слайд 1

Описание слайда:

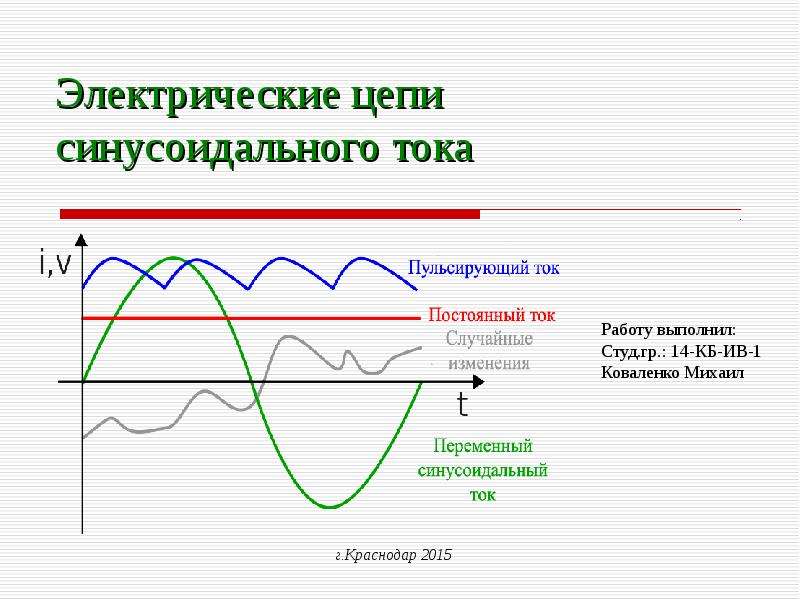

Электрические цепи синусоидального тока Работу выполнил: Студ.гр.: 14-КБ-ИВ-1 Коваленко Михаил

Слайд 2

Описание слайда:

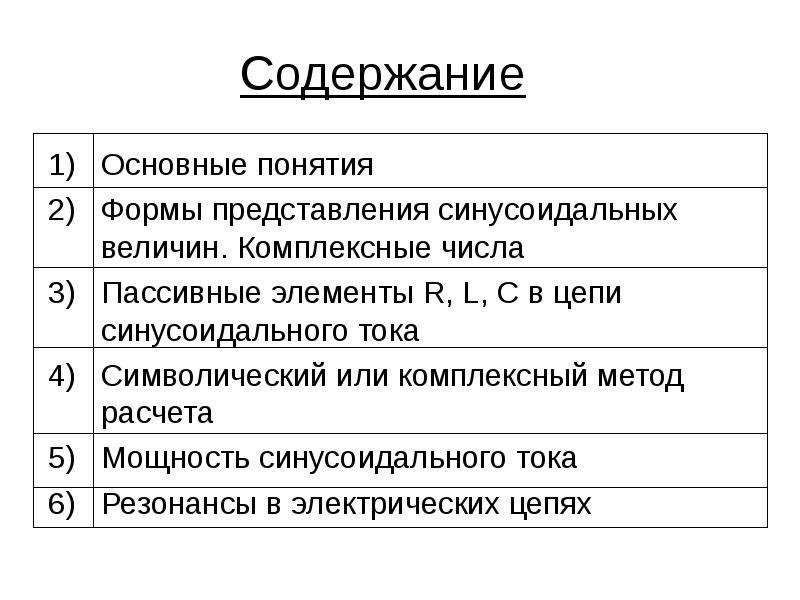

Содержание Основные понятия Формы представления синусоидальных величин. Комплексные числа Пассивные элементы R, L, C в цепи синусоидального тока Символический или комплексный метод расчета Мощность синусоидального тока Резонансы в электрических цепях

Слайд 3

Описание слайда:

Основные понятия Синусоидальный ток (напряжение, э.д.с.) – это периодический электрический ток (напряжение, Э.Д.С.), являющийся синусоидальной или косинусоидальной функцией времени: Генератор гармонического (синусоидального) напряжения: Э.д.с. и ток на генераторе гармонического (синусоидального) напряжения:

Слайд 4

Описание слайда:

Амплитуда Imax – максимальное значение функции. Амплитуда Imax – максимальное значение функции. Период T – наименьший интервал времени, между которым мгновенные значения повторяются, [c]. Частота  – величина обратная периоду [Гц]. Угловая частота  – число периодов Т в интервале времени, равном 2:  = 2 Фаза – аргумент гармонической функции , который линейно увеличивается во времени. Начальная фаза – значение фазы в начальный момент времени (t = 0).

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Сдвиг фаз между током и напряжением – разность между начальной фазой тока и фазой напряжения. Мгновенное значение напряжения (тока, э.д.с.) – функция времени: Обозначается прописными буквами u(t), i(t), e(t). Действующее значение напряжения (тока, э.д.с.) – такое значение постоянного напряжения (тока, э.д.с.), которое за период оказывает такой же тепловой и другие эффекты, что и синусоидальное напряжение (ток, э.д.с.) Обозначается заглавными буквами U, I, E. Если i = Im sin t , то действующее значение тока u = Um sin t , то действующее значение напряжения e = Em sin t , то действующее значение э.д.с.

Слайд 7

Описание слайда:

Формы представления синусоидальных величин. Комплексные числа Существуют следующие основные формы представления гармонических величин: 1) Тригонометрическая форма: Недостаток – трудно производить математические операции с несколькими синусоидами. 2) Графическая форма: (волновая диаграмма). Недостаток – большие погрешности. 3) Векторы на плоскости в Декартовой системе координат.

Слайд 8

Описание слайда:

4) Комплексная форма представления. 4) Комплексная форма представления. Комплексное число – алгебраическая сумма действительного числа A и мнимого числа jB: Сопряженное число: Мнимая единица: Модуль комплексного числа – длина вектора : Аргумент (фаза) комплексного числа – угол между осью действительных чисел и вектором: (обязателен учет четверти – если II-я или III-я четверть, то ) Угол откладывается против часовой стрелки.

Слайд 9

Описание слайда:

Существуют следующие формы комплексного числа: Алгебраическая форма: Алгебраическая форма предпочтительна для сложения и вычитания комплексных чисел: Показательная форма: Показательная форма предпочтительна для умножения и деления комплексных чисел: Тригонометрическая форма: т.к. .

Слайд 10

Описание слайда:

Идеальный резистивный элемент (ИРЭ) Идеальный резистивный элемент (ИРЭ) Мгновенное значение напряжения на ИРЭ: Ток, протекающий через ИРЭ: Т.о. напряжение и ток на ИРЭ всегда совпадают по фазе: Комплексное сопротивление . Мгновенная мощность: где – действующие значения напряжения и тока. Среднее значение мощности на ИРЭ:

Слайд 11

Описание слайда:

Идеальный ёмкостный элемент (ИЕЭ) Идеальный ёмкостный элемент (ИЕЭ) Мгновенное значение напряжения на ИЕЭ: Ток, протекающий через ИЕЭ: Комплексное сопротивление ИЕЭ: - закон Ома в комплексной форме для ИЕЭ. Мгновенная мощность: Средняя мощность:

Слайд 12

Описание слайда:

Идеальный индуктивный элемент (ИИЭ) Идеальный индуктивный элемент (ИИЭ) Мгновенное значение напряжения на ИИЭ: С учетом явления самоиндукции 2-й закон Кирхгофа для данной цепи: Тогда ток, протекающий через ИИЭ: Комплексное сопротивление ИИЭ: - закон Ома в комплексной форме для ИИЭ. Интенсивность объемных процессов оценивается реактивной мощностью:

Слайд 13

Описание слайда:

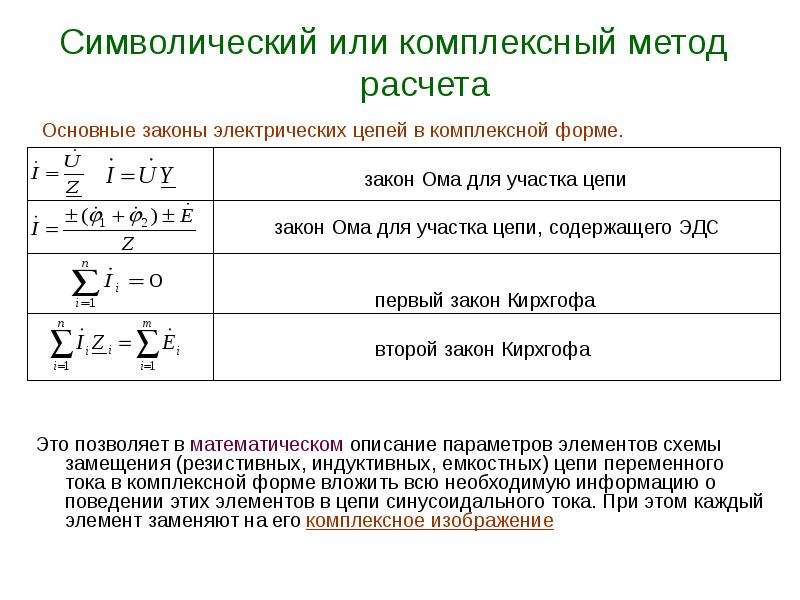

Символический или комплексный метод расчета Основные законы электрических цепей в комплексной форме. закон Ома для участка цепи закон Ома для участка цепи, содержащего ЭДС первый закон Кирхгофа второй закон Кирхгофа

Слайд 14

Описание слайда:

Алгоритм комплексного метода Алгоритм комплексного метода Составляют комплексную схему, заменяя мгновенные значения э.д.с., напряжений и токов источников тока их комплексными изображениями. Параметры ветвей схемы заменяют их комплексными сопротивлениями и проводимостями. 2) В полученной комплексной схеме произвольно выбирают направления комплексных токов в ветвях и обозначают их на схеме. 3) Составляют комплексные уравнения по выбранному методу расчета: 4) Решают уравнения относительно комплексного значения искомой величины: 5) При необходимости записывают мгновенное значение найденной комплексной величины:

Слайд 15

Описание слайда:

Мощность синусоидального тока Полная мощность – произведение действующих значений тока и напряжения: Комплекс полной мощности: Активная мощность P – среднее значение мгновенной мощности за период Т. Равна энергии, рассеиваемой на активном сопротивлении в единицу времени. Реактивная мощность Q – численно равна максимальной скорости запасания энергии в реактивных элементах. Характеризует процессы обмена энергией между цепью и источником. Коэффициент мощности cos  – характеризует степень использования полной мощности или долю активной мощности в полной. При cos  = 1 вся мощность источника используется полностью.

Слайд 16

Описание слайда:

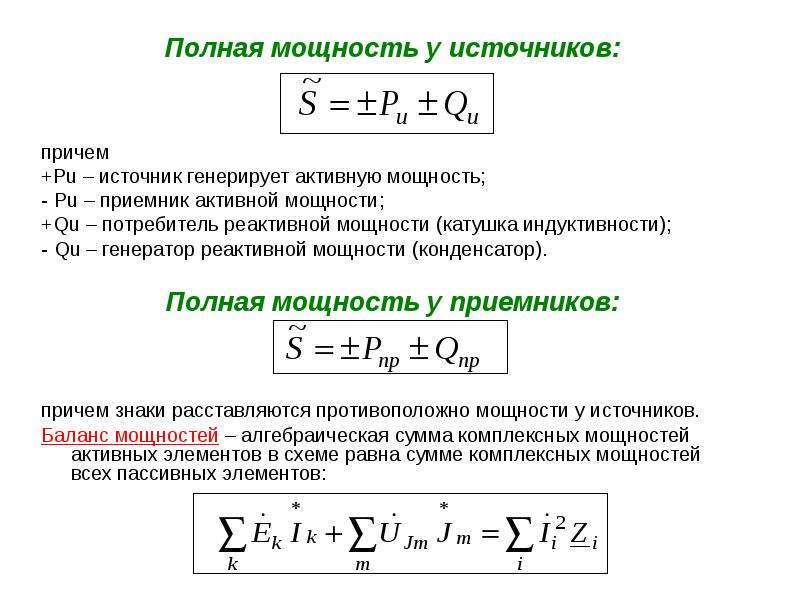

Полная мощность у источников: Полная мощность у источников: причем +Pu – источник генерирует активную мощность; - Pu – приемник активной мощности; +Qu – потребитель реактивной мощности (катушка индуктивности); - Qu – генератор реактивной мощности (конденсатор). Полная мощность у приемников: причем знаки расставляются противоположно мощности у источников. Баланс мощностей – алгебраическая сумма комплексных мощностей активных элементов в схеме равна сумме комплексных мощностей всех пассивных элементов:

Слайд 17

Описание слайда:

Резонансы в электрических цепях Основные понятия Под резонансным режимом пассивного двухполюсника понимают режим, при котором напряжение и ток на его входе совпадают по фазе. Условием резонанса является равенство нулю реактивного сопротивления X или реактивной проводимости B цепи, что предполагает наличие в цепи реактивных элементов различного характера (индуктивного и емкостного). В разветвленных цепях, где количество реактивных элементов N>3, возможны несколько резонансных режимов. Резонансный режим логично достичь либо изменением параметров элементов цепи, либо изменением частоты приложенного к цепи напряжения, либо сочетанием этих двух факторов. Резонансный режим в цепи с последовательным соединением участков, содержащих реактивные элементы различного характера, носит название резонанс напряжений. Признаком резонанса напряжения является равенство реактивных составляющих напряжений на последовательно включенных реактивных элементах различного характера. Резонансный режим с параллельным соединением таких участков называется резонансом токов. Характерным признаком резонанса токов является равенство реактивных составляющих токов в параллельных ветвях, содержащих реактивные элементы различного характера.
