Вы можете ознакомиться и скачать презентацию на тему Электрические Цепи Однофазного Синусоидального Тока. Доклад-сообщение содержит 39 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Лекция №4

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

1. Преимущества 1.Источники переменного тока (электромеханические генераторы) основные источники энергии в технике. Они могут быть выполнены очень большой мощности – до 100…1500 МВт. 2.Переменный ток проще трансформировать (изменять уровень), что необходимо для его экономичной передачи при высоком уровне напряжения (до 750 кВ) на большие расстояние. Трансформатор. 3. ЭТУ и электрические машины переменного тока проще и дешевле, чем ЭТУ постоянного тока.

Слайд 4

Описание слайда:

2. Величины, характеризующие синусоидальные функции Мгновенные значения i(t) = Im∙sin(ωt+i) u(t) = Um∙sin(ωt+u) – Определяются 3 параметрами: амплитудой Im и Um – макс. значение; угловой частотой ω [1/c] – скорость изменения аргумента; начальной фазой i и u – значение аргумента при t=0.

Слайд 5

Описание слайда:

5. Действующее значение I (U, E) – среднеквадратичное значение переменной величины за период Т – численно равно такому постоянному току, который в течение Т производит такое же тепловое (механическое) действие, что и переменный ток. 5. Действующее значение I (U, E) – среднеквадратичное значение переменной величины за период Т – численно равно такому постоянному току, который в течение Т производит такое же тепловое (механическое) действие, что и переменный ток. При протекании постоянного тока в R за время Т выделяется энергия (пропорциональная заштрихованной площади) W_ = I2∙R∙T На переменном токе за Т

Слайд 6

Описание слайда:

3.Три формы представления синусоидальных функций в виде аналитических выражений; при помощи векторов; в виде комплексных функций (комплексных чисел). 3.1. Аналитическое представление i = Im∙sin(ωt+i); Неудобно - алгебраические действия с тригонометрическими функциями приводят к громоздким выражениям.

Слайд 7

Описание слайда:

3.2.Векторное представление позволяет наглядно показать количественные и фазовые соотношения. При известной частоте синусоидальной величины ее действие определяется только амплитудой Im и начальной фазой (i). Вектор также характеризуется амплитудой (модулем) и фазой. На этом основано векторное представление.

Слайд 8

Описание слайда:

3.3. Представление комплексными числами Математические операции с векторами упрощаются, если вектор изобразить на комплексной плоскости с осями координат: +1- ось действительных чисел и +j - ось мнимых чисел.

Слайд 9

Описание слайда:

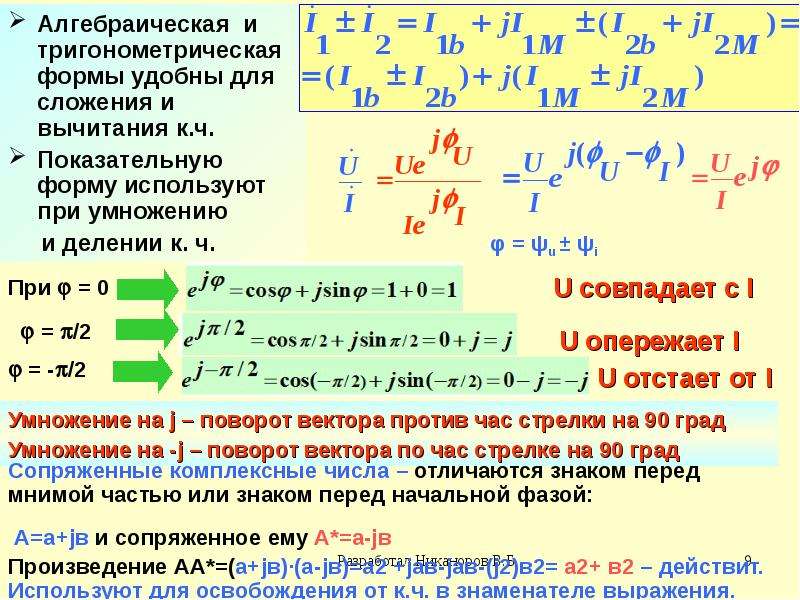

Алгебраическая и тригонометрическая формы удобны для сложения и вычитания к.ч. Алгебраическая и тригонометрическая формы удобны для сложения и вычитания к.ч. Показательную форму используют при умножению и делении к. ч.

Слайд 10

Описание слайда:

5.Комплексная амплитуда и комплексные значения Комплексная амплитуда Комплексное значение (комплекс тока, напряжения и т.д.)

Слайд 11

Описание слайда:

6. Пассивные элементы в ЭЦ переменного тока 6.1. Резистор Ток i = Im∙sin(ωt +i) Падение напряжения на R ur = i∙R = R∙ Im∙sin(ωt +i) = Urm ∙sin(ωt +u) u = i  = u - i = 0 Ток в R совпадает по фазе с напряжением Urm = R∙ Im Ur = R∙ I - соотношение между амплитудными и действующими значениями подчиняется закону Ома В комплексной форме

Слайд 12

Описание слайда:

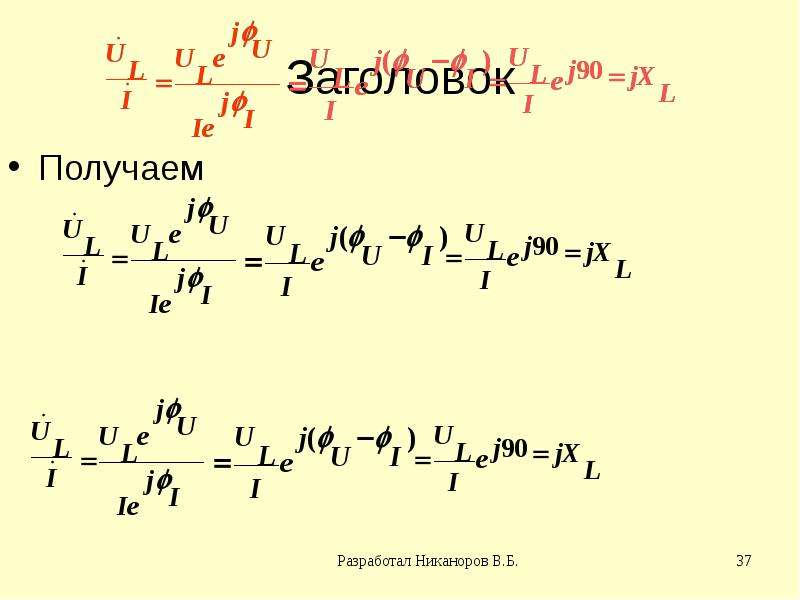

6.2. Индуктивность Ток i = Im∙sin(ωt +i) Из компонентного уравнения напряжение на L u = i+90˚  = u - i = 90˚ Ток в индуктивности отстает по фазе от напряжения на 90 ˚ Индуктивность оказывает току сопротивление

Слайд 13

Описание слайда:

6.3. Емкостной элемент Ток i = Im∙sin(ωt +i) Из компонентного уравнения напряжение на С

Слайд 14

Описание слайда:

7.Символический (комплексный) метод расчета При символическом методе для перехода к алгебраическим уравнениям (как на постоянном токе) заменяем мгновенные значения их символами в комплексном виде:

Слайд 15

Описание слайда:

8.Комплексное сопротивление и проводимость Для последовательного соединения элементов в комплексном виде:

Слайд 16

Описание слайда:

Лекция №5

Слайд 17

Описание слайда:

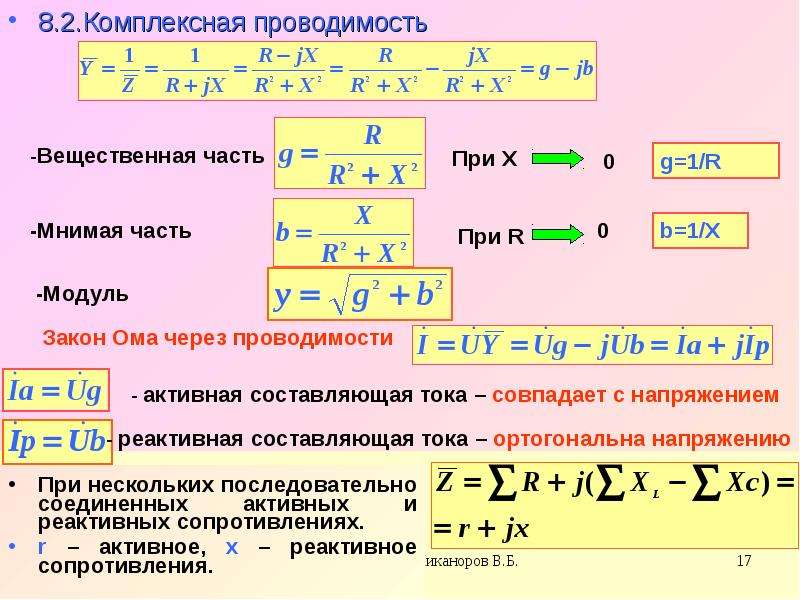

8.2.Комплексная проводимость 8.2.Комплексная проводимость

Слайд 18

Описание слайда:

9.Векторная диаграмма При последовательно соединенных R, L, C построение начинают с вектора тока. Далее откладывают в масштабе вектор UR, совпадающий по направлению с вектором I. К концу вектора UR пристраивают вектор падения напряжения на индуктивности UL(вверх). К концу вектора ULв противоположном направлении пристраивают вектор падения напряжения на конденсаторе Uc. Из начала координат к концу вектора Uc проводят вектор U напряжения источника.

Слайд 19

Описание слайда:

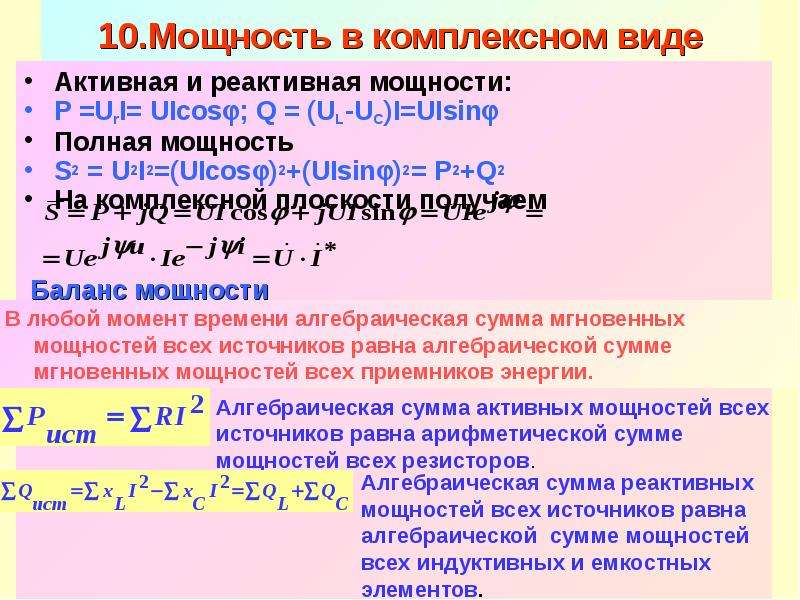

10.Мощность в комплексном виде Активная и реактивная мощности: P =UrI= UIcos; Q = (UL-UC)I=UIsin Полная мощность S2 = U2I2=(UIcos)2+(UIsin)2= P2+Q2 На комплексной плоскости получаем

Слайд 20

Описание слайда:

Пример Дано: напряжение и ток на входе пассивного двухполюсника: Ù = 8+j6 и ĺ = 2 - j Найти: P, Q, zвх и схему замещения. Решение: 1.

Слайд 21

Описание слайда:

11.Треугольники сопротивлений и мощностей

Слайд 22

Описание слайда:

12.Законы Кирхгофа в комплексной форме 1 закон Кирхгофа Сумма комплексов токов, направленных к узлу равна сумме комплексов токов направленных от узла. 2 закон Кирхгофа Для всякого замкнутого контура алгебраическая сумма комплексов ЭДС равна алгебраической сумме комплексов падений напряжения

Слайд 23

Описание слайда:

13.Резонанс в ЭЦ синусоидального тока Сущность резонанса Резонансом называют режим работы участка ЭЦ, содержащей катушки индуктивности и конденсаторы, при котором угол сдвига фаз φ напряжения и тока участка ЭЦ равен нулю (cos = 1).

Слайд 24

Описание слайда:

13.1 Резонанс напряжений Возникает на участке ЭЦ с последовательным соединением R, L и C.

Слайд 25

Описание слайда:

При резонансе При резонансе Ùвх = ÙR+ÙL+ÙC = ÙR + jĺ(XL-XC) = ÙR Если XL>>R то UL = IXL>>UR=Uвх При резонансе напряжение на реактивных элементах может существенно превышать напряжение на входе Усиление напряжения – важнейшее свойство резонанса напряжений. Коэффициент усиления напряжения – добротность контура

Слайд 26

Описание слайда:

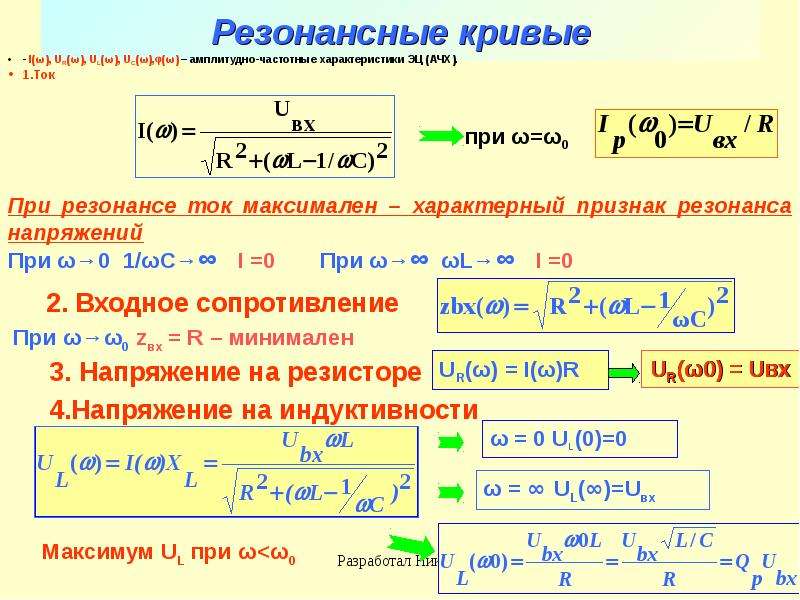

Резонансные кривые - I(ω), UR(ω), UL(ω), UC(ω),(ω) – амплитудно-частотные характеристики ЭЦ (АЧХ). 1.Ток

Слайд 27

Описание слайда:

5 Напряжение на конденсаторе 5 Напряжение на конденсаторе

Слайд 28

Описание слайда:

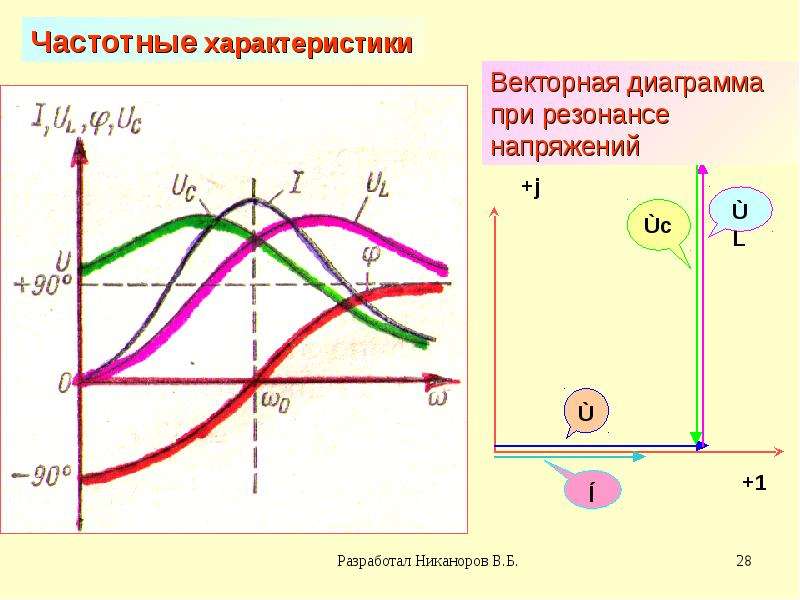

Слайд 29

Описание слайда:

16.2 Резонанс токов Возникает в ЭЦ с параллельным соединением L и C Проводимости ветвей:

Слайд 30

Описание слайда:

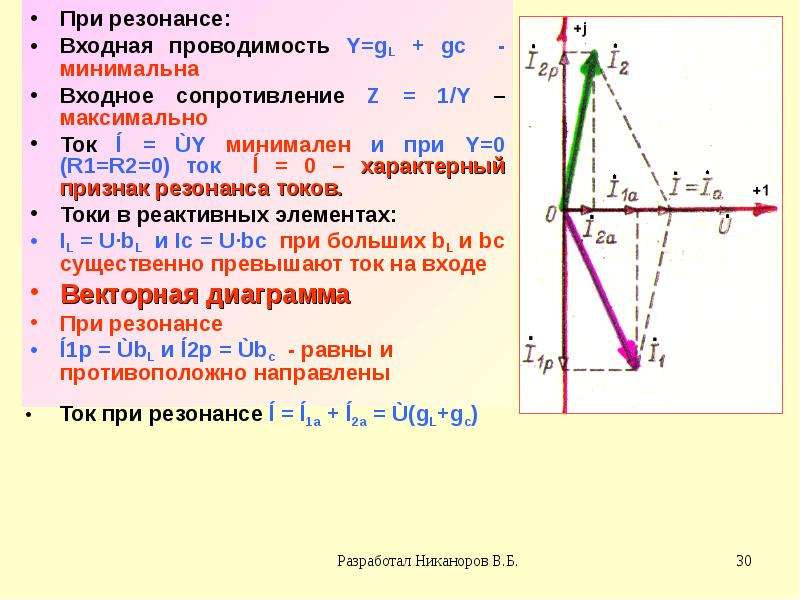

При резонансе: При резонансе: Входная проводимость Y=gL + gc - минимальна Входное сопротивление Z = 1/Y – максимально Ток ĺ = ÙY минимален и при Y=0 (R1=R2=0) ток ĺ = 0 – характерный признак резонанса токов. Токи в реактивных элементах: IL = U∙bL и Iс = U∙bс при больших bL и bс существенно превышают ток на входе Векторная диаграмма При резонансе ĺ1p = ÙbL и ĺ2p = Ùbc - равны и противоположно направлены

Слайд 31

Описание слайда:

Частотные характеристики Мнимые проводимости зависят от частоты:

Слайд 32

Описание слайда:

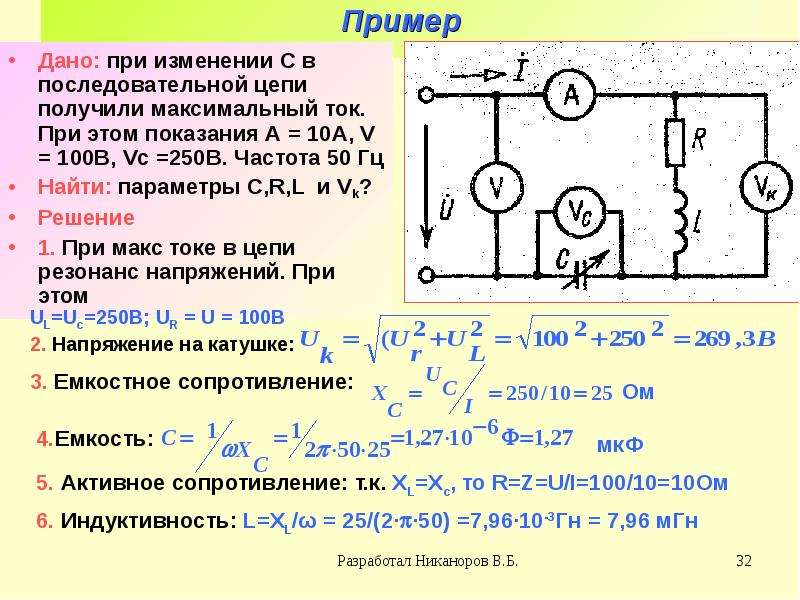

Пример Дано: при изменении С в последовательной цепи получили максимальный ток. При этом показания А = 10А, V = 100В, Vс =250В. Частота 50 Гц Найти: параметры C,R,L и Vk? Решение 1. При макс токе в цепи резонанс напряжений. При этом

Слайд 33

Описание слайда:

Пример Дано: Напряжение на входе контура U=100В, частота 50 Гц, R1=8 Ом, R2=3 Ом, XL=6 Ом. Найти: С при резонансе и токи. Решение: при резонансе bL=bc 1. Проводимость катушки:

Слайд 34

Описание слайда:

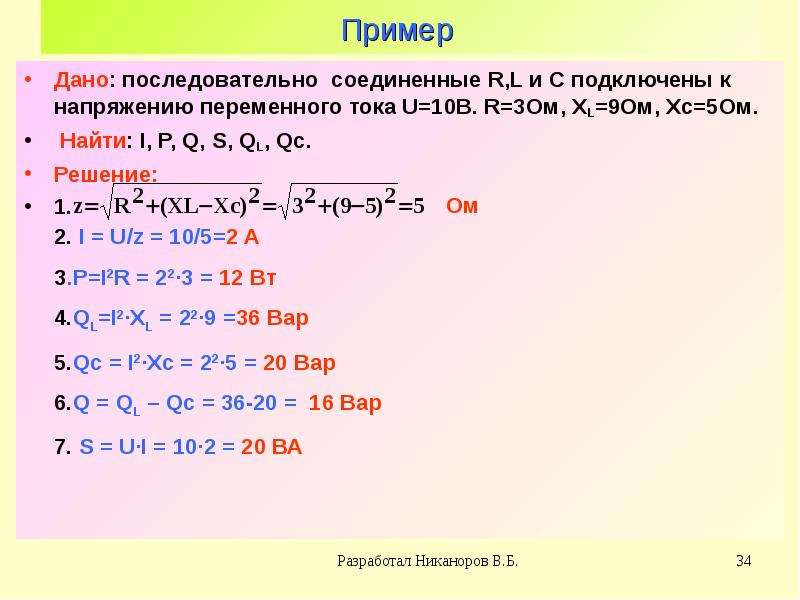

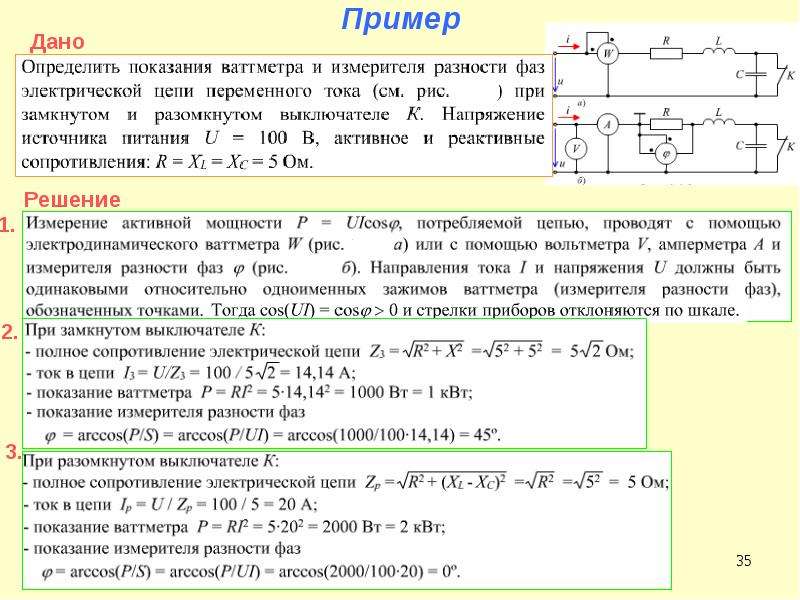

Пример Дано: последовательно соединенные R,L и C подключены к напряжению переменного тока U=10В. R=3Ом, XL=9Ом, Xc=5Ом. Найти: I, P, Q, S, QL, Qc. Решение: 1.
