Слайд 1

Описание слайда:

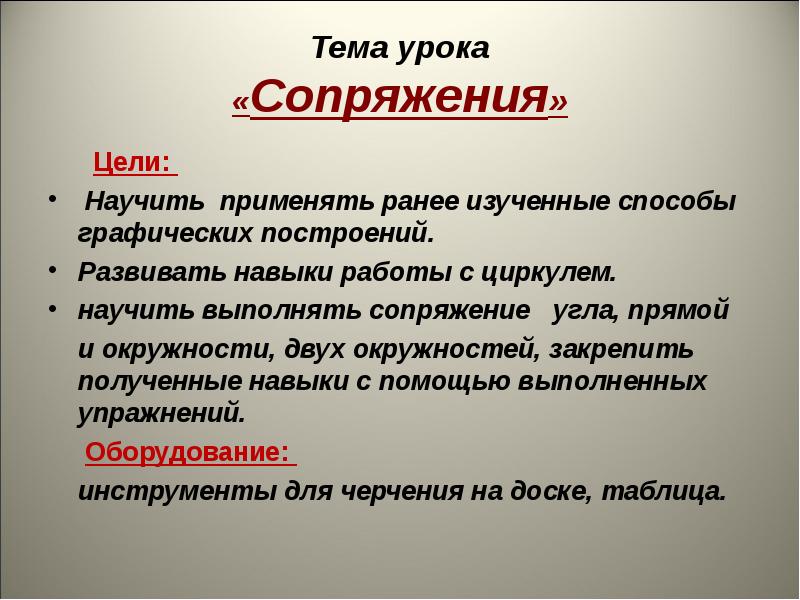

Тема урока «Сопряжения» Цели: Научить применять ранее изученные способы графических построений. Развивать навыки работы с циркулем. научить выполнять сопряжение угла, прямой и окружности, двух окружностей, закрепить полученные навыки с помощью выполненных упражнений. Оборудование: инструменты для черчения на доске, таблица.

Слайд 2

Описание слайда:

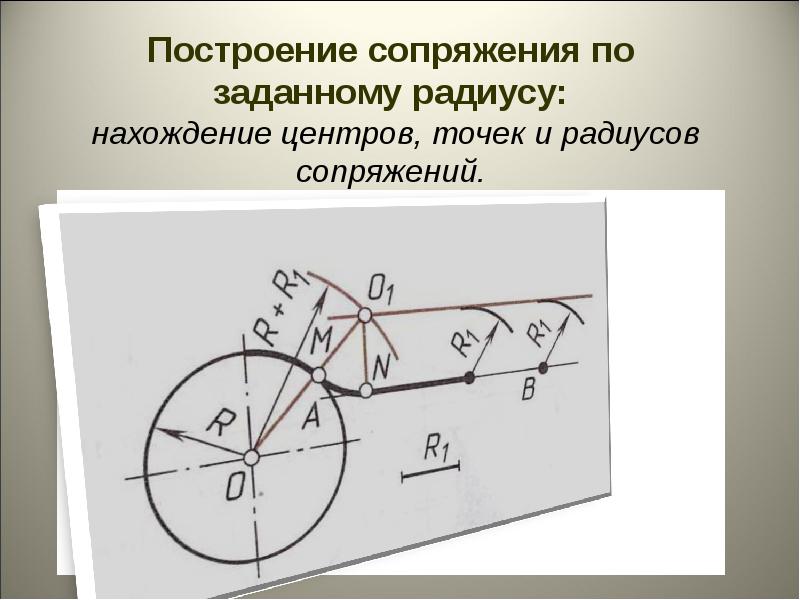

Построение сопряжения по заданному радиусу: нахождение центров, точек и радиусов сопряжений.

Слайд 3

Описание слайда:

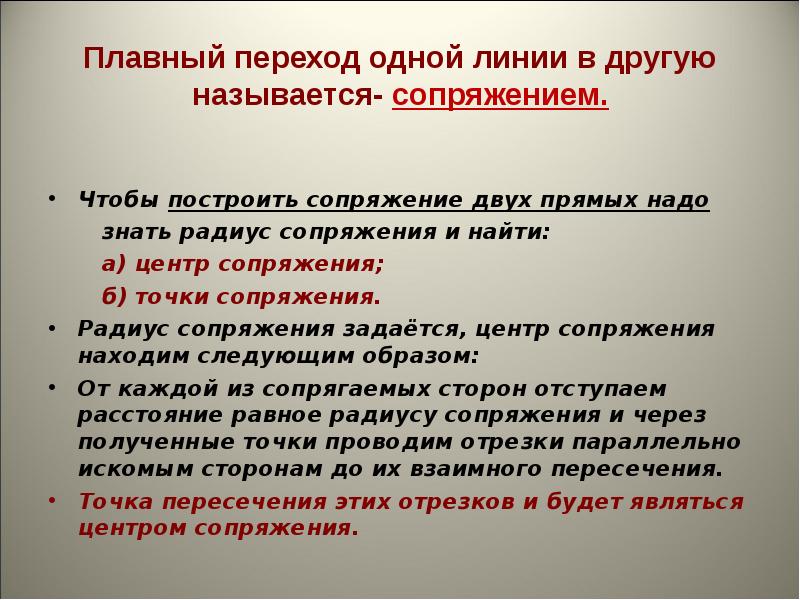

Плавный переход одной линии в другую называется- сопряжением. Чтобы построить сопряжение двух прямых надо знать радиус сопряжения и найти: а) центр сопряжения; б) точки сопряжения. Радиус сопряжения задаётся, центр сопряжения находим следующим образом: От каждой из сопрягаемых сторон отступаем расстояние равное радиусу сопряжения и через полученные точки проводим отрезки параллельно искомым сторонам до их взаимного пересечения. Точка пересечения этих отрезков и будет являться центром сопряжения.

Слайд 4

Описание слайда:

Из центра сопряжения опускаем перпендикуляры на сопрягаемые стороны и находим точки сопряжения. Ставим одну ножку циркуля в центр сопряжения, а второй соединяем точки сопряжения между собой т.е. выполняем сопряжение.

Слайд 5

Описание слайда:

1.) Для нахождения центра сопряжения из т.О проводят дугу вспомогательной окружности радиуса R+R1. На расстоянии R1 от прямой АВ проводят параллельную ей прямую до пересечения с дугой R+R1.Точка О1 будет центром сопряжения. 2.) Соеденив прямой О и О1, т.е.центры окружностей сопрягающей дуги получают точку М.Проведя из точки О1 перпендикуляр к прямой АВ, определяют вторую т. сопряжения N 3.) Соединив дугой R1, т.М иN сопряжения, получают плавный переход от окружности к прямой.

Слайд 6

Описание слайда:

Сопряжение двух окружностей другой заданного радиуса . Определяем какое сопряжение наружное или внутреннее. Затем складываем по парно радиусы окружностей и радиус сопряжения. Поочерёдно делаем засечки сначала из центра окружности О1, О1=R+R1, затем из О2 О2=R+R2. Точка пересечения засечек и будет центром сопряжения. Находим т. сопряжения. Соединяем центр сопряжения с центрами окружностей.

Слайд 7

Описание слайда:

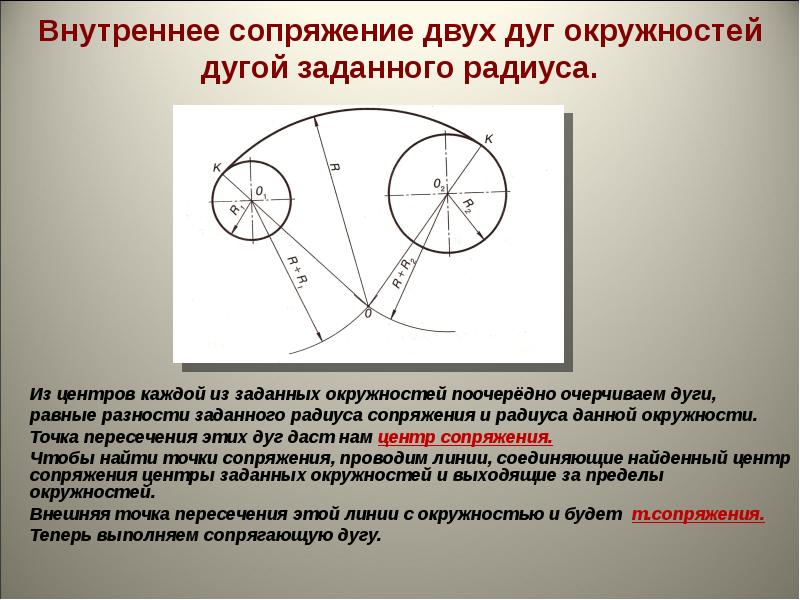

Внутреннее сопряжение двух дуг окружностей дугой заданного радиуса. Из центров каждой из заданных окружностей поочерёдно очерчиваем дуги, равные разности заданного радиуса сопряжения и радиуса данной окружности. Точка пересечения этих дуг даст нам центр сопряжения. Чтобы найти точки сопряжения, проводим линии, соединяющие найденный центр сопряжения центры заданных окружностей и выходящие за пределы окружностей. Внешняя точка пересечения этой линии с окружностью и будет т.сопряжения. Теперь выполняем сопрягающую дугу.

Слайд 8

Описание слайда:

Закрепление нового материала Ученики пользуясь наглядностью на интерактивной доске отвечают на заданные вопросы. выполняют различные виды сопряжений в рабочей тетради. На дом: п.15 подготовится к Графической работе №6 рис.137
