Слайд 1

Описание слайда:

Сотовые системы связи Лекция 21

Слайд 2

Описание слайда:

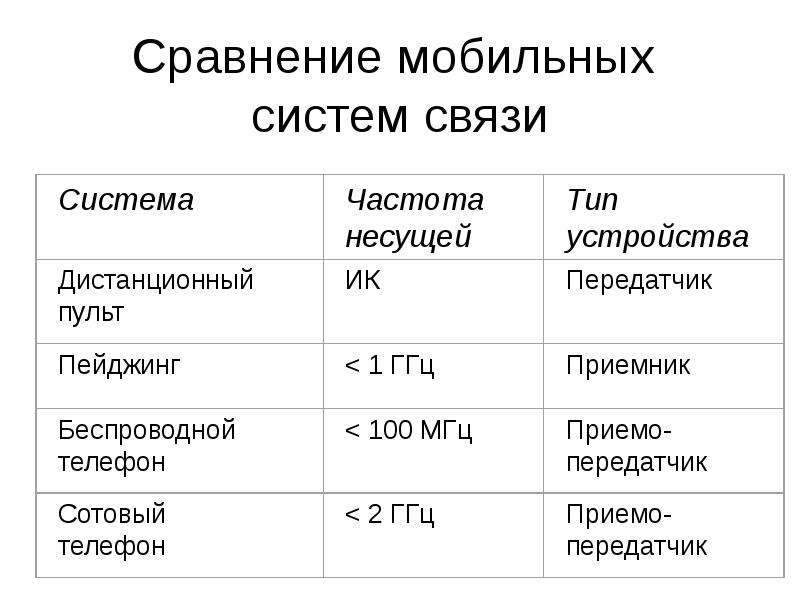

Сравнение мобильных систем связи

Слайд 3

Описание слайда:

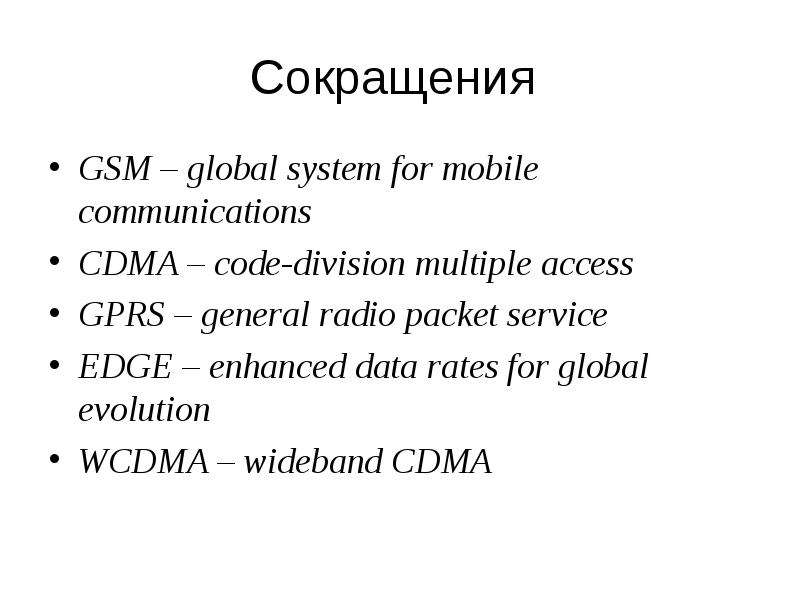

Сокращения GSM – global system for mobile communications CDMA – code-division multiple access GPRS – general radio packet service EDGE – enhanced data rates for global evolution WCDMA – wideband CDMA

Слайд 4

Описание слайда:

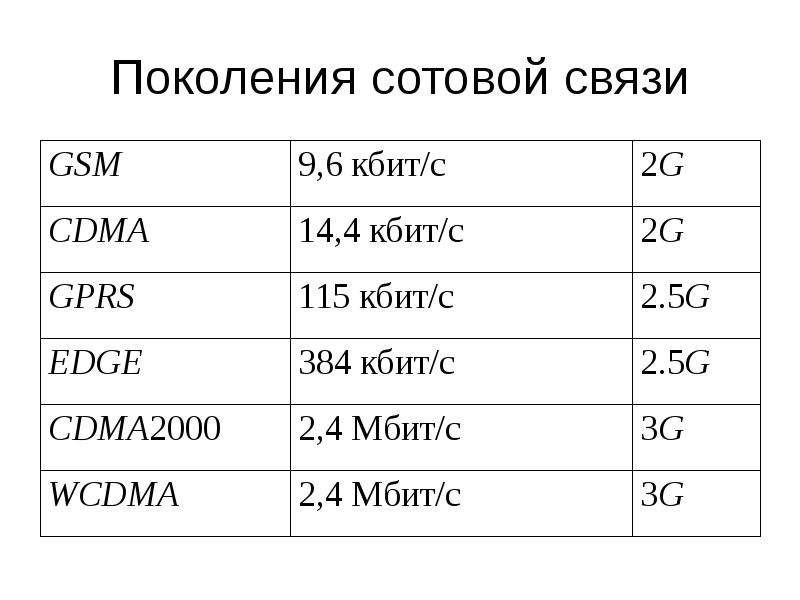

Поколения сотовой связи

Слайд 5

Описание слайда:

Структура сотовой системы радиосвязи

Слайд 6

Описание слайда:

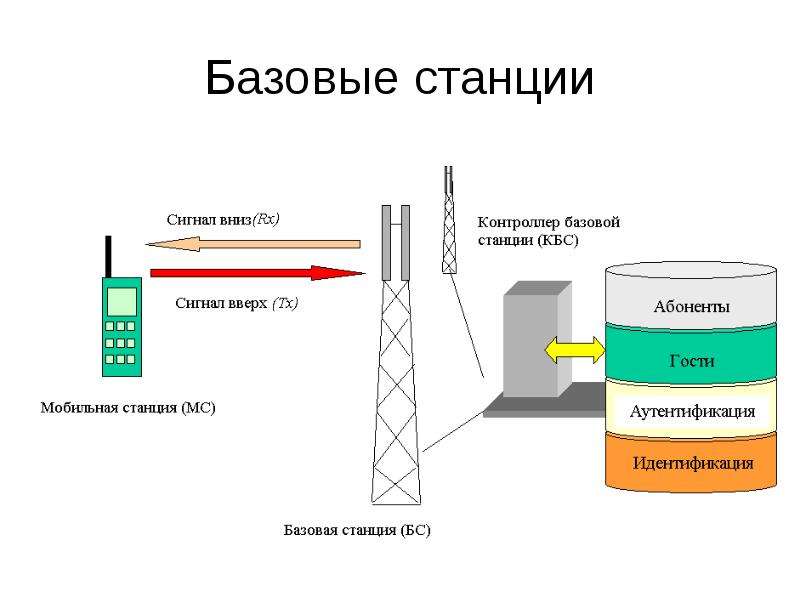

Базовые станции

Слайд 7

Описание слайда:

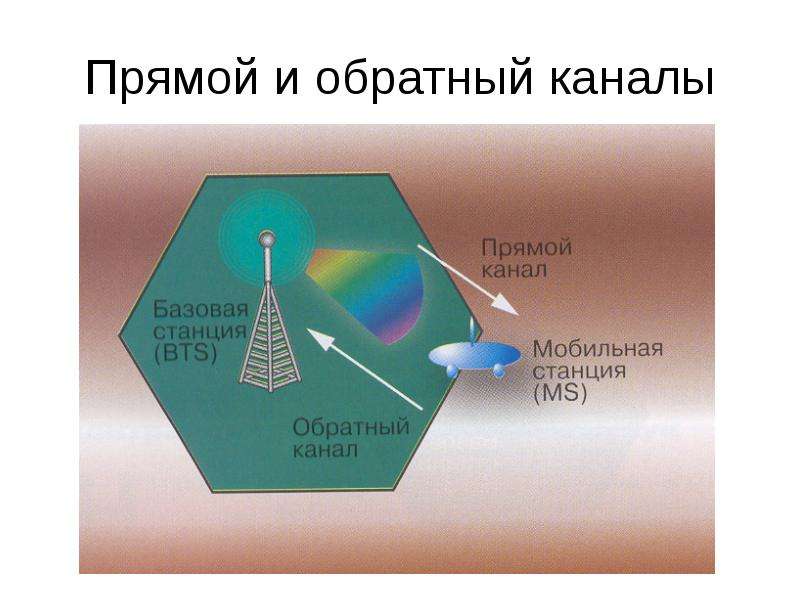

Прямой и обратный каналы

Слайд 8

Описание слайда:

Повторное использование частот в цифровой (3), аналоговой (7) и CDMA системах

Слайд 9

Описание слайда:

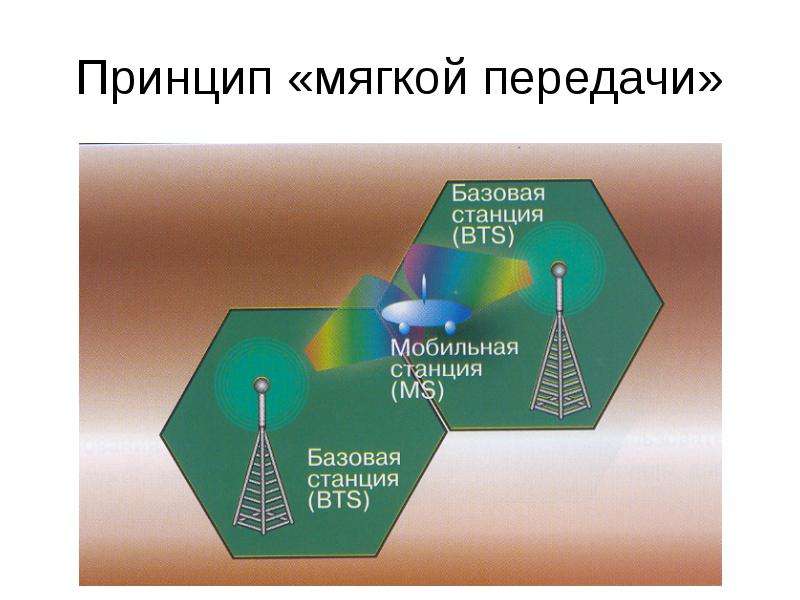

Принцип «мягкой передачи»

Слайд 10

Описание слайда:

Роуминг Еще одна услуга сети сотовой связи – возможность предоставления канала связи в зонах обслуживания других сотовых сетей связи, расположенных в других городе, области или стране В сотовой связи такая возможность называется «роуминг»

Слайд 11

Описание слайда:

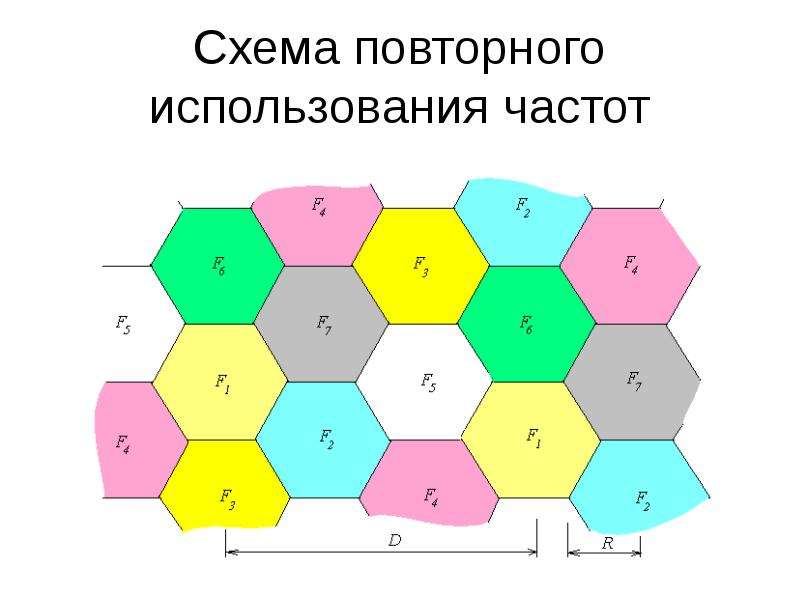

Схема повторного использования частот

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

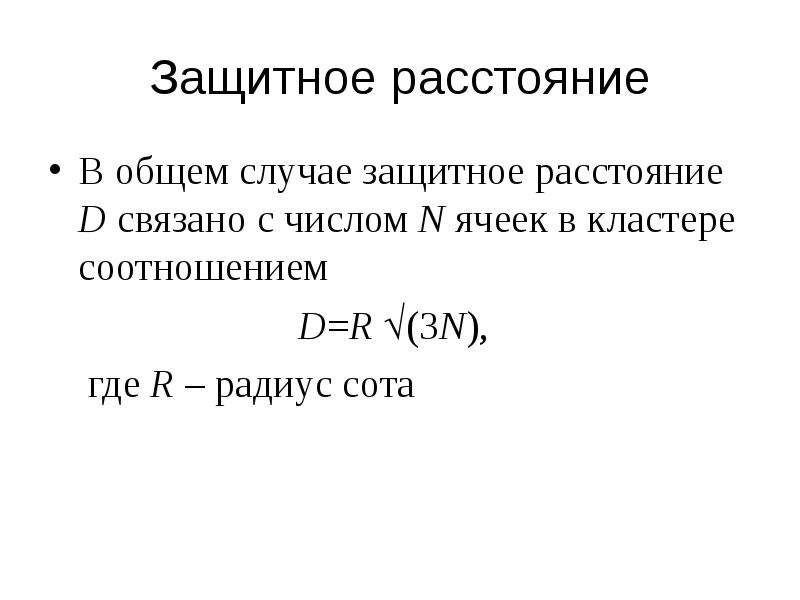

Защитное расстояние В общем случае защитное расстояние D связано с числом N ячеек в кластере соотношением D=R (3N), где R – радиус сота

Слайд 14

Описание слайда:

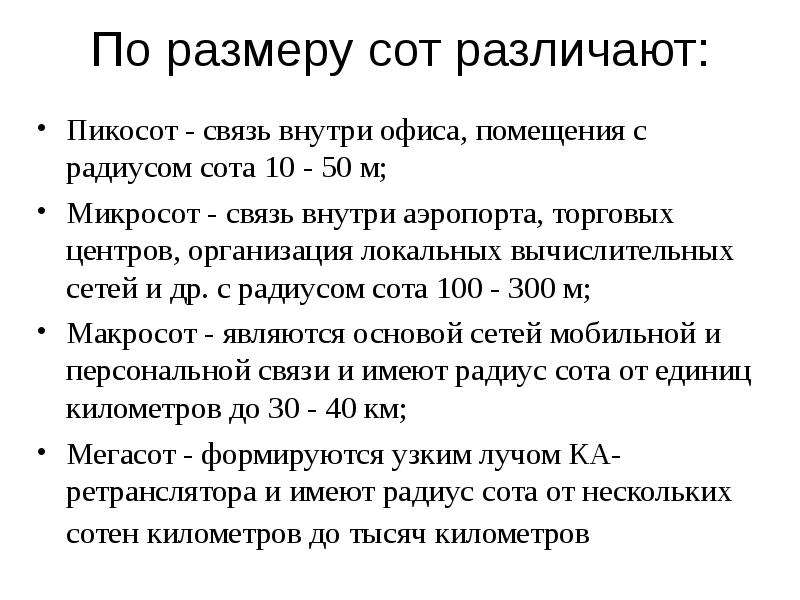

По размеру сот различают: Пикосот - связь внутри офиса, помещения с радиусом сота 10 - 50 м; Микросот - связь внутри аэропорта, торговых центров, организация локальных вычислительных сетей и др. с радиусом сота 100 - 300 м; Макросот - являются основой сетей мобильной и персональной связи и имеют радиус сота от единиц километров до 30 - 40 км; Мегасот - формируются узким лучом КА-ретранслятора и имеют радиус сота от нескольких сотен километров до тысяч километров

Слайд 15

Описание слайда:

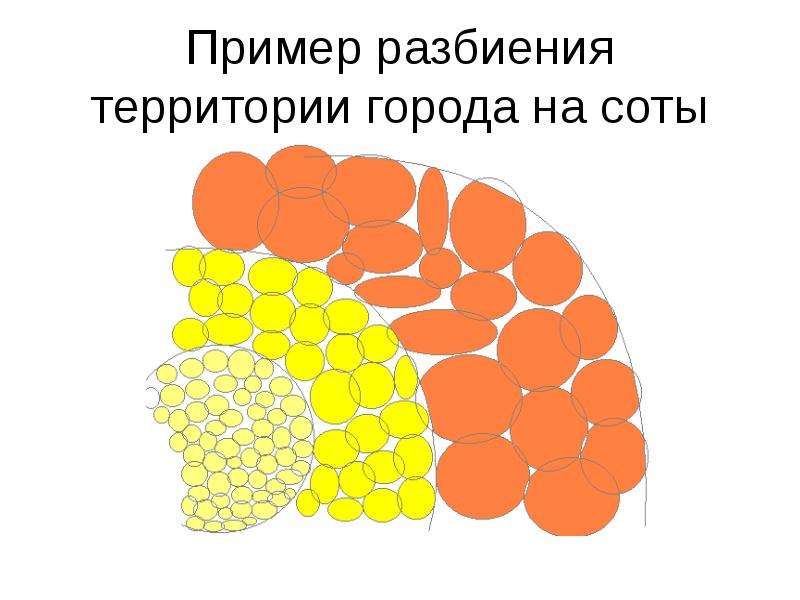

Пример разбиения территории города на соты

Слайд 16

Описание слайда:

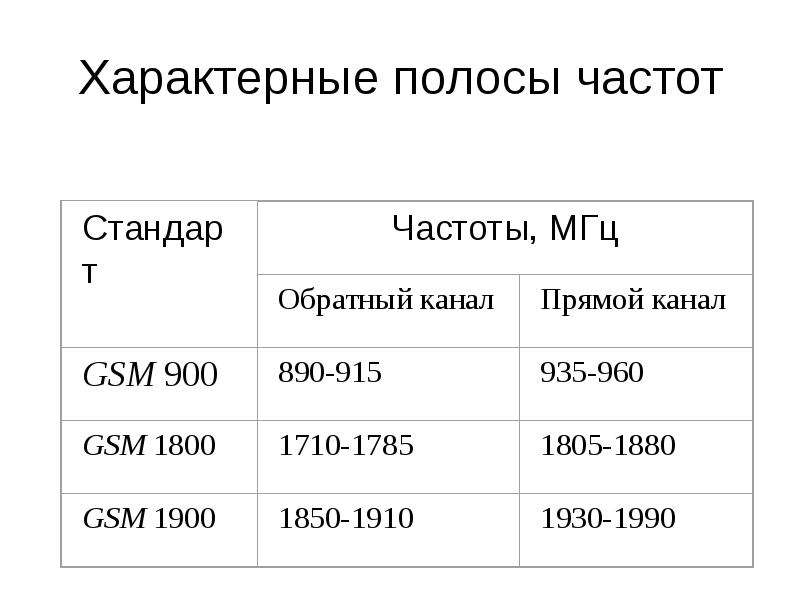

Характерные полосы частот

Слайд 17

Описание слайда:

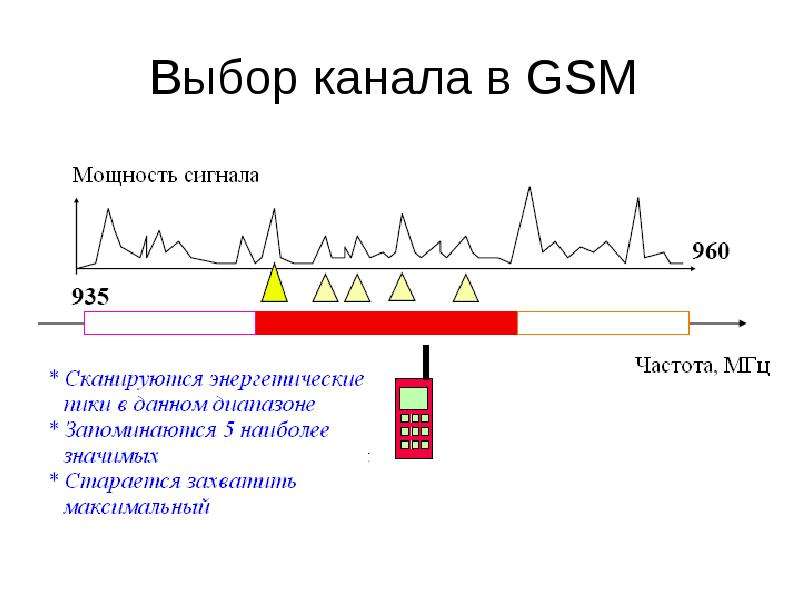

Выбор канала в GSM

Слайд 18

Описание слайда:

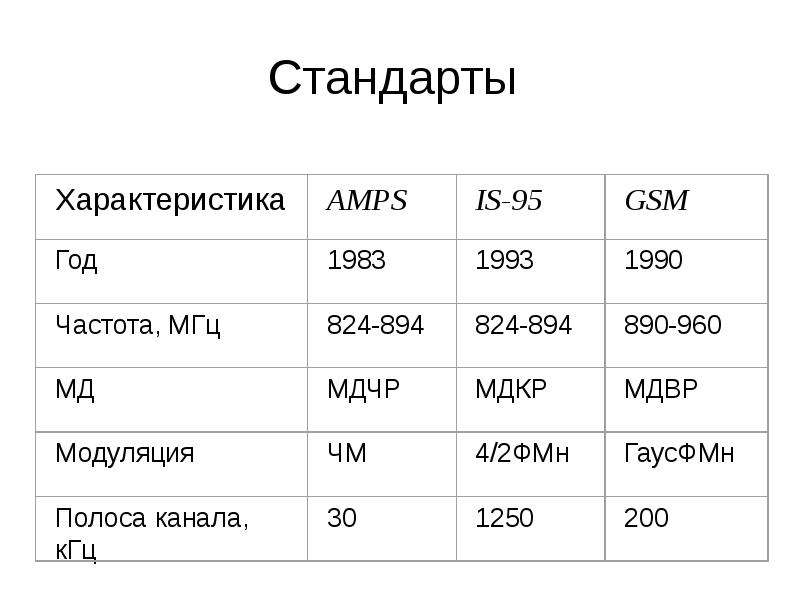

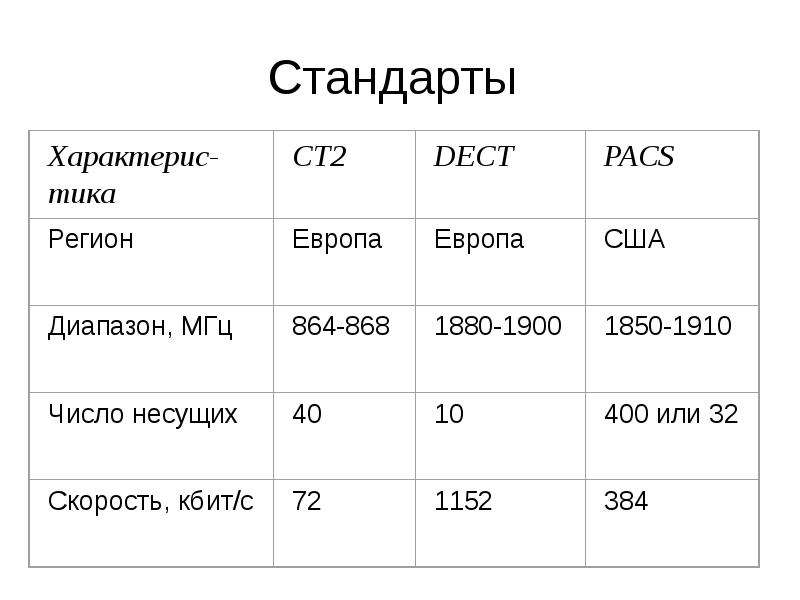

Стандарты

Слайд 19

Описание слайда:

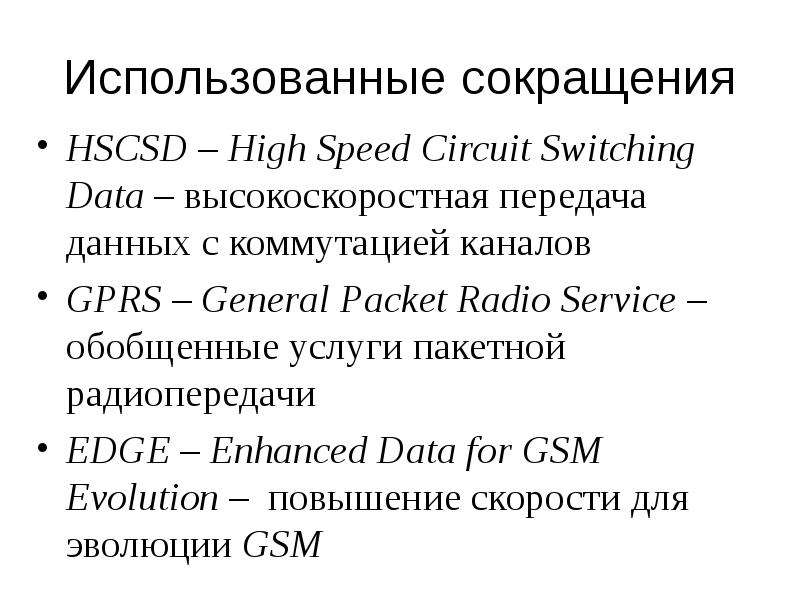

Использованные сокращения HSCSD – High Speed Circuit Switching Data – высокоскоростная передача данных с коммутацией каналов GPRS – General Packet Radio Service – обобщенные услуги пакетной радиопередачи EDGE – Enhanced Data for GSM Evolution – повышение скорости для эволюции GSM

Слайд 20

Описание слайда:

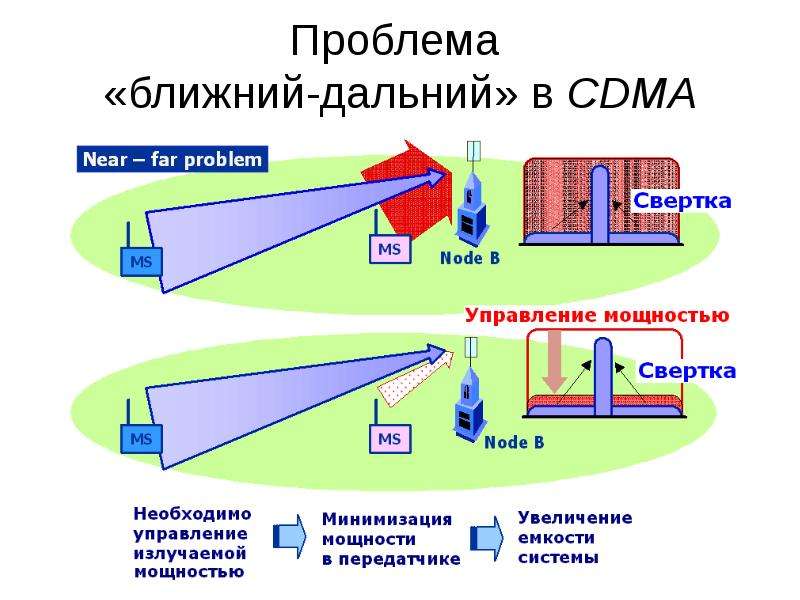

Проблема «ближний-дальний» в CDMA

Слайд 21

Описание слайда:

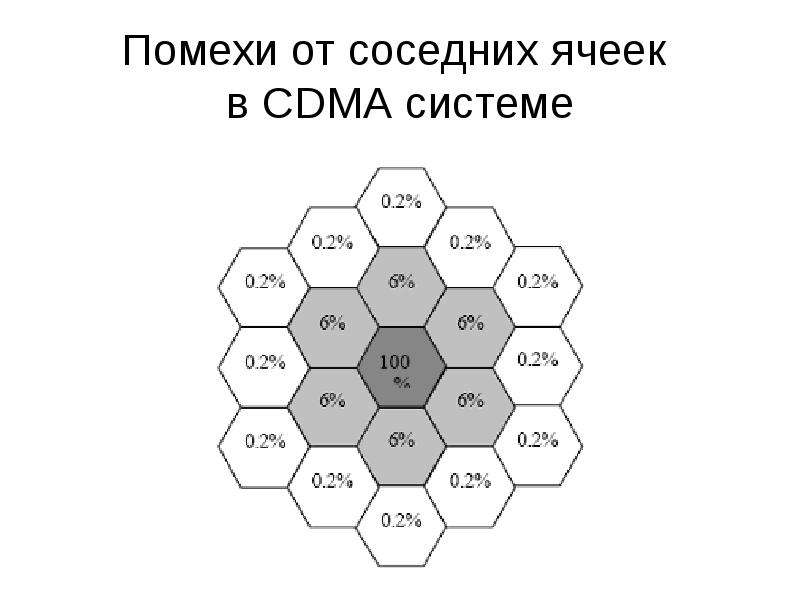

Помехи от соседних ячеек в CDMA системе

Слайд 22

Описание слайда:

Управление трафиком

Слайд 23

Описание слайда:

Транкинговая связь Транкинг – это термин для автоматического распределения каналов связи между абонентами по требованию Транкинговая радиосвязь – это система, в которой большое количество пользователей делит между собой общую область радиоканалов

Слайд 24

Описание слайда:

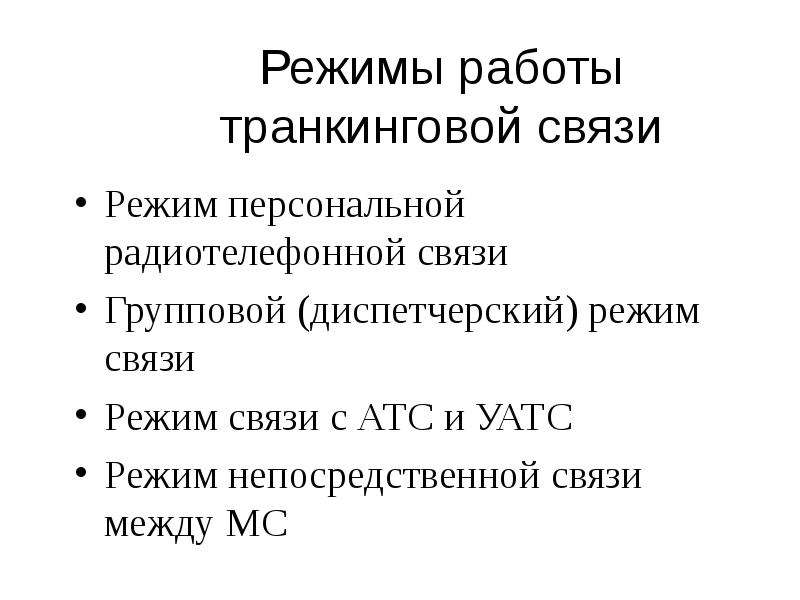

Режимы работы транкинговой связи Режим персональной радиотелефонной связи Групповой (диспетчерский) режим связи Режим связи с АТС и УАТС Режим непосредственной связи между МС

Слайд 25

Описание слайда:

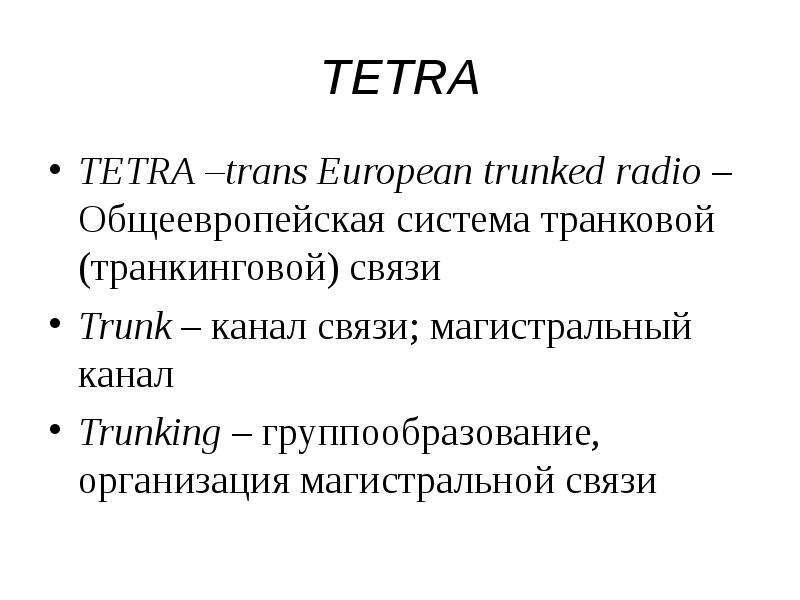

TETRA TETRA –trans European trunked radio – Общеевропейская система транковой (транкинговой) связи Trunk – канал связи; магистральный канал Trunking – группообразование, организация магистральной связи
