Слайд 1

Описание слайда:

Спутниковые системы связи и позиционирования Лекция 20

Слайд 2

Описание слайда:

Спутниковые системы связи Спутниковые системы связи предназначены для связи наземных станций, находящихся на большом расстоянии друг от друга, с помощью ретрансляционной аппаратуры, располагаемой на космическом аппарате (КА), называемом ИСЗ - ретранслятором

Слайд 3

Описание слайда:

Пример использования

Слайд 4

Описание слайда:

Основные черты спутниковых систем связи

Слайд 5

Описание слайда:

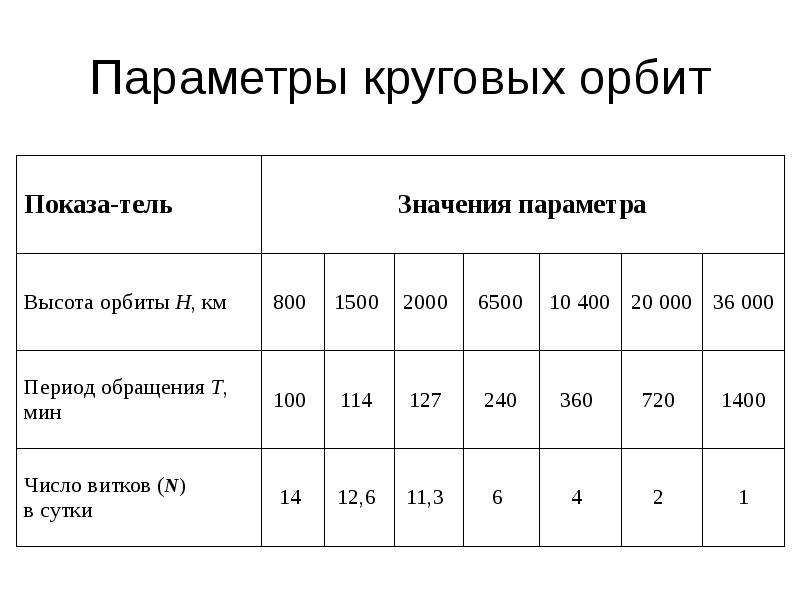

Параметры круговых орбит

Слайд 6

Описание слайда:

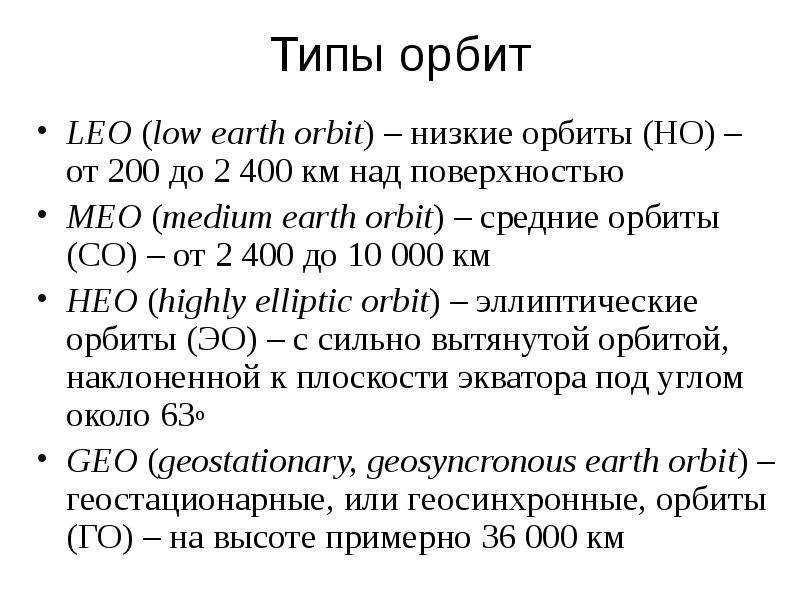

Типы орбит LEO (low earth orbit) – низкие орбиты (НО) – от 200 до 2 400 км над поверхностью MEO (medium earth orbit) – средние орбиты (СО) – от 2 400 до 10 000 км HEO (highly elliptic orbit) – эллиптические орбиты (ЭО) – с сильно вытянутой орбитой, наклоненной к плоскости экватора под углом около 63о GEO (geostationary, geosyncronous earth orbit) – геостационарные, или геосинхронные, орбиты (ГО) – на высоте примерно 36 000 км

Слайд 7

Описание слайда:

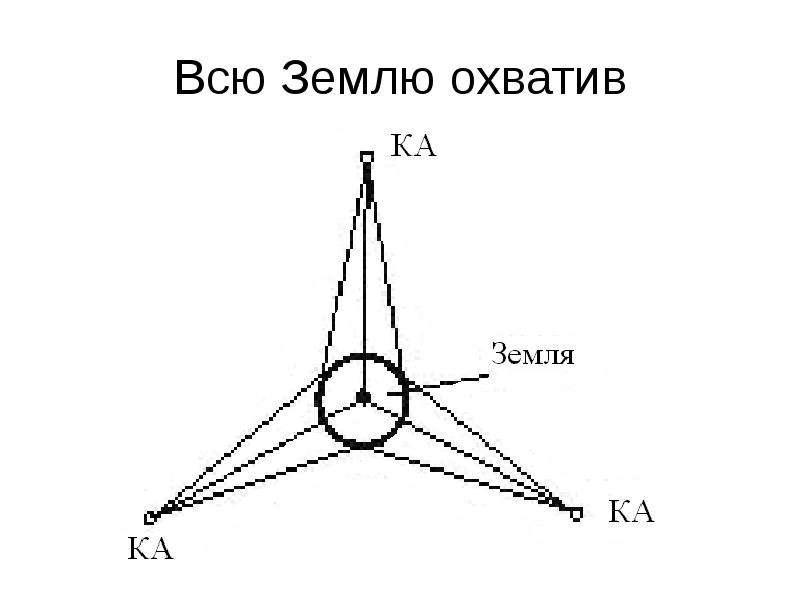

Всю Землю охватив

Слайд 8

Описание слайда:

Обозначения диапазонов

Слайд 9

Описание слайда:

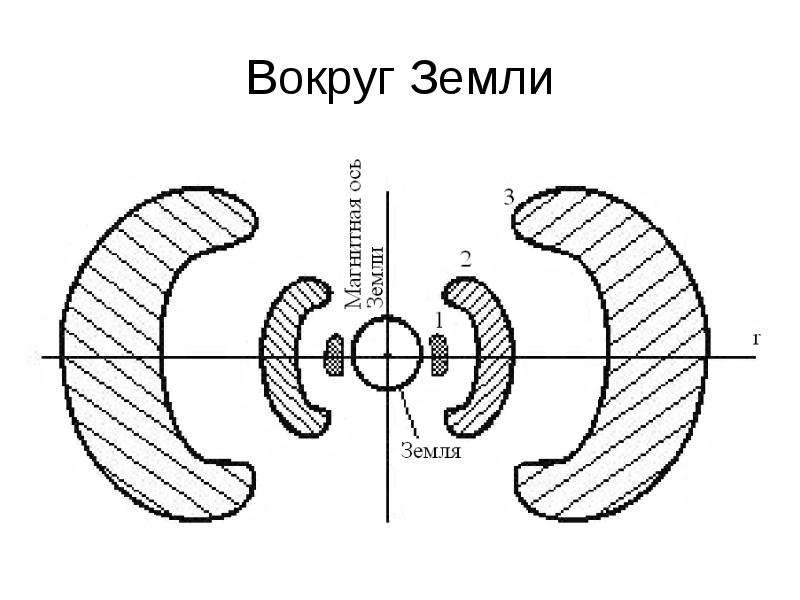

Вокруг Земли

Слайд 10

Описание слайда:

Орбита «Молнии»

Слайд 11

Описание слайда:

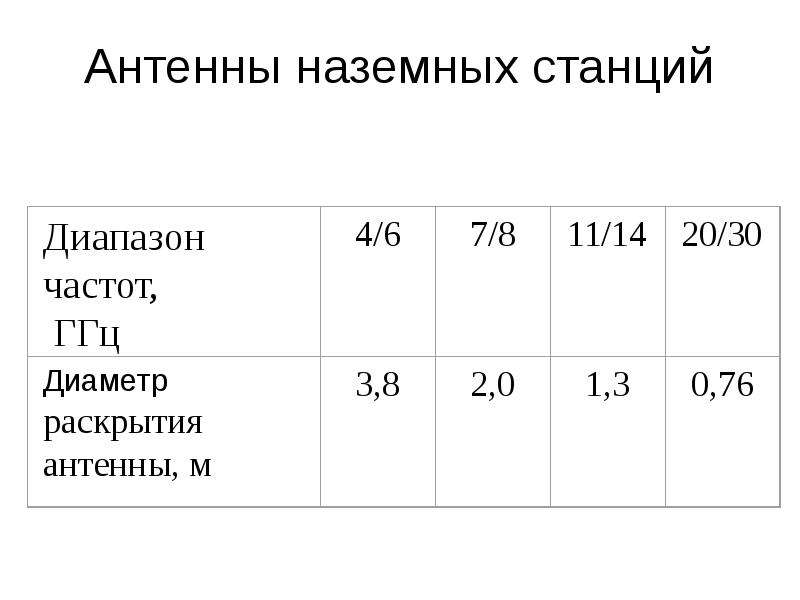

Антенны наземных станций

Слайд 12

Описание слайда:

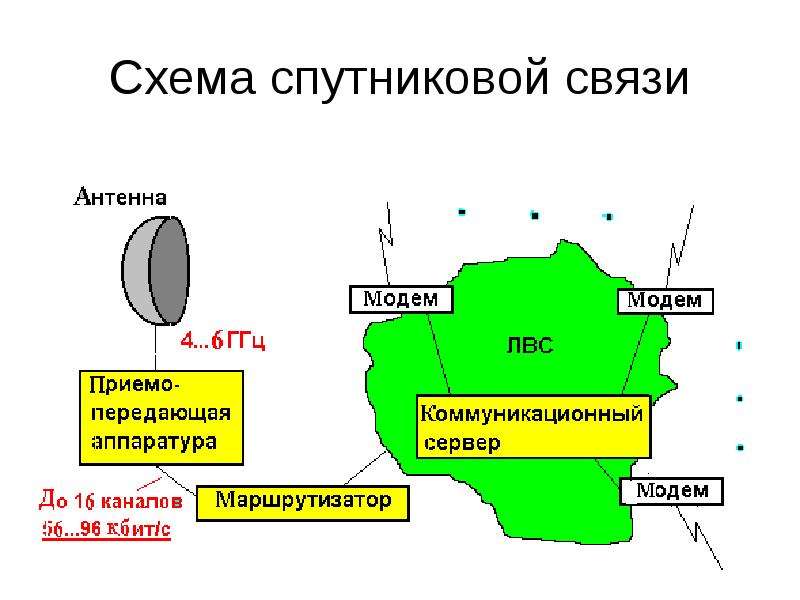

Схема спутниковой связи

Слайд 13

Описание слайда:

Сетевая архитектура спутниковой связи

Слайд 14

Описание слайда:

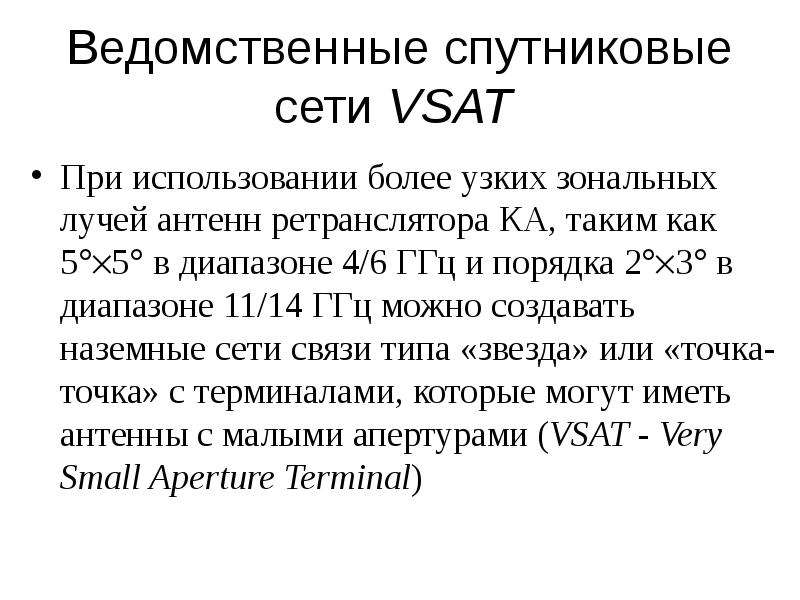

Ведомственные спутниковые сети VSAT При использовании более узких зональных лучей антенн ретранслятора КА, таким как 55 в диапазоне 4/6 ГГц и порядка 23 в диапазоне 11/14 ГГц можно создавать наземные сети связи типа «звезда» или «точка-точка» с терминалами, которые могут иметь антенны с малыми апертурами (VSAT - Very Small Aperture Terminal)

Слайд 15

Описание слайда:

Разбиение зон обслуживания на соты

Слайд 16

Описание слайда:

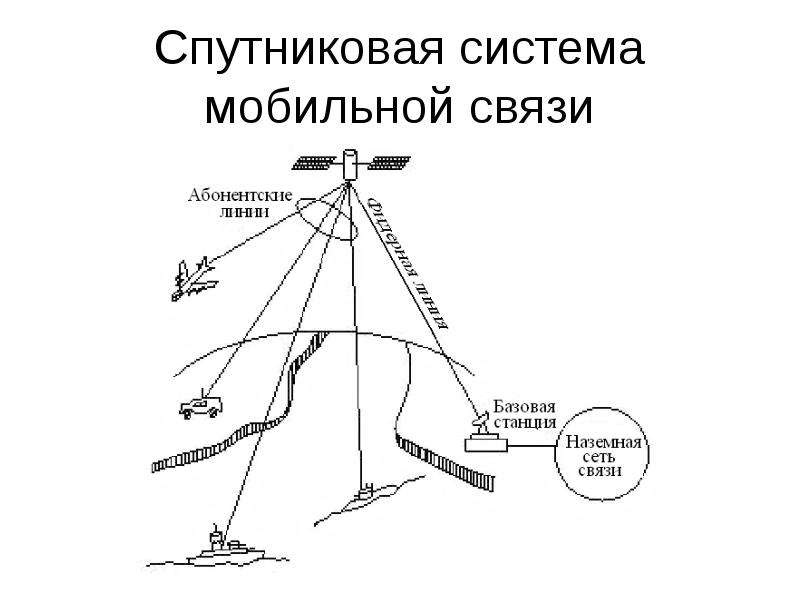

Спутниковая система мобильной связи

Слайд 17

Описание слайда:

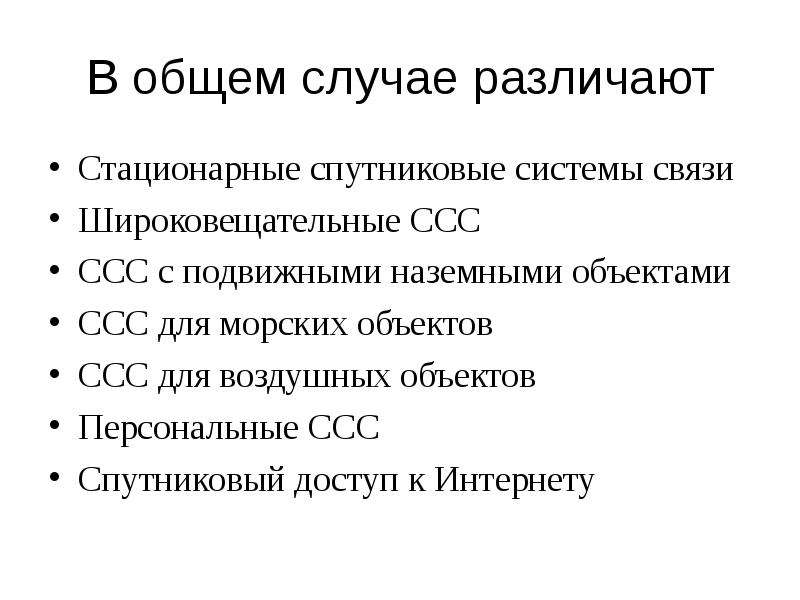

В общем случае различают Стационарные спутниковые системы связи Широковещательные ССС ССС с подвижными наземными объектами ССС для морских объектов ССС для воздушных объектов Персональные ССС Спутниковый доступ к Интернету

Слайд 18

Описание слайда:

Зоны спутникового телерадиовещания

Слайд 19

Описание слайда:

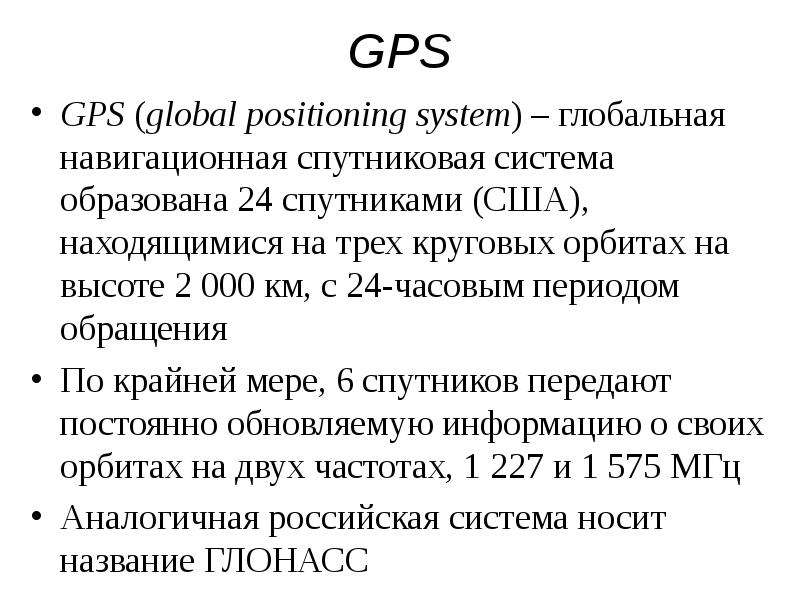

GPS GPS (global positioning system) – глобальная навигационная спутниковая система образована 24 спутниками (США), находящимися на трех круговых орбитах на высоте 2 000 км, с 24-часовым периодом обращения По крайней мере, 6 спутников передают постоянно обновляемую информацию о своих орбитах на двух частотах, 1 227 и 1 575 МГц Аналогичная российская система носит название ГЛОНАСС

Слайд 20

Описание слайда:

Измерение трех расстояний дает две возможные точки

Слайд 21

Описание слайда:

Определяем разницу задержек

Слайд 22

Описание слайда:

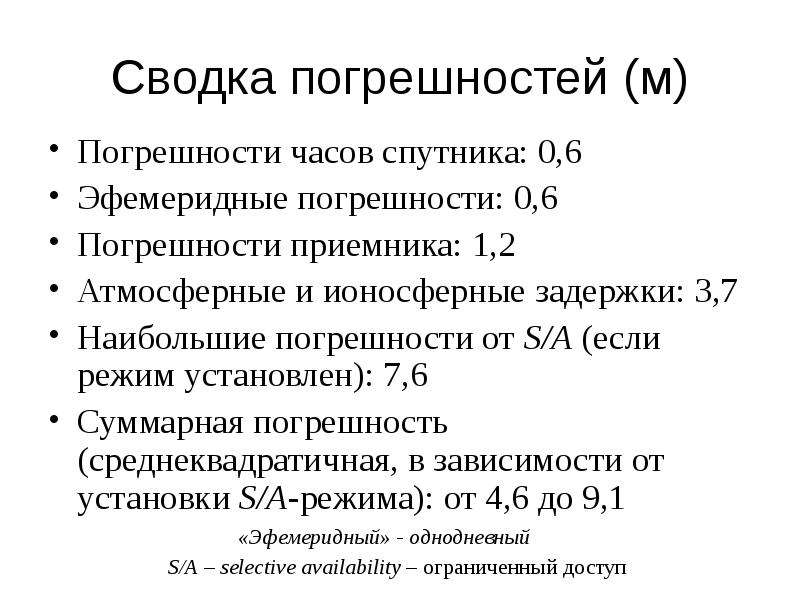

Сводка погрешностей (м) Погрешности часов спутника: 0,6 Эфемеридные погрешности: 0,6 Погрешности приемника: 1,2 Атмосферные и ионосферные задержки: 3,7 Наибольшие погрешности от S/A (если режим установлен): 7,6 Суммарная погрешность (среднеквадратичная, в зависимости от установки S/A-режима): от 4,6 до 9,1 «Эфемеридный» - однодневный S/A – selective availability – ограниченный доступ

Слайд 23

Описание слайда:

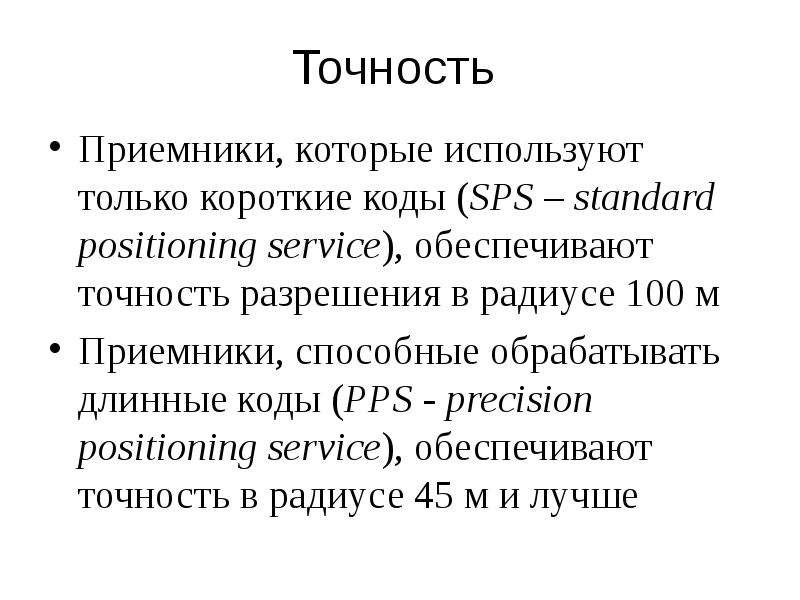

Точность Приемники, которые используют только короткие коды (SPS – standard positioning service), обеспечивают точность разрешения в радиусе 100 м Приемники, способные обрабатывать длинные коды (PPS - precision positioning service), обеспечивают точность в радиусе 45 м и лучше

Слайд 24

Описание слайда:

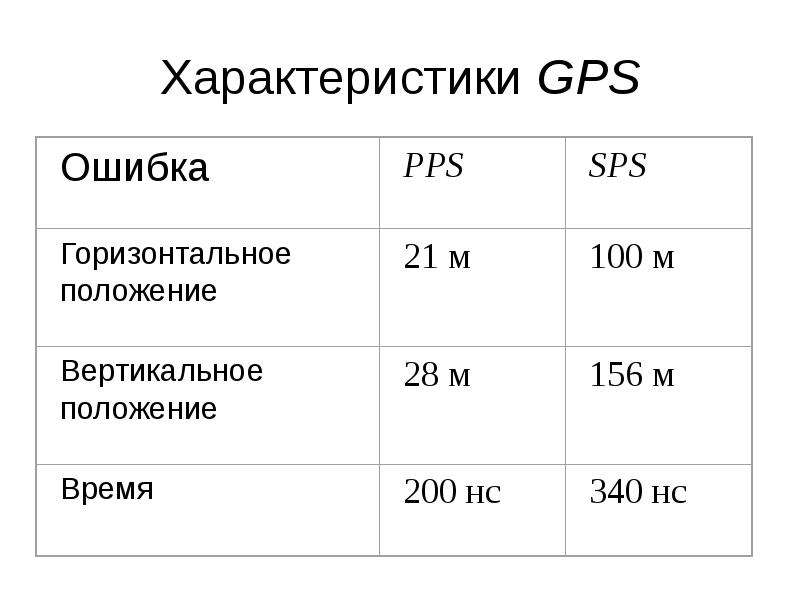

Характеристики GPS

Слайд 25

Описание слайда:

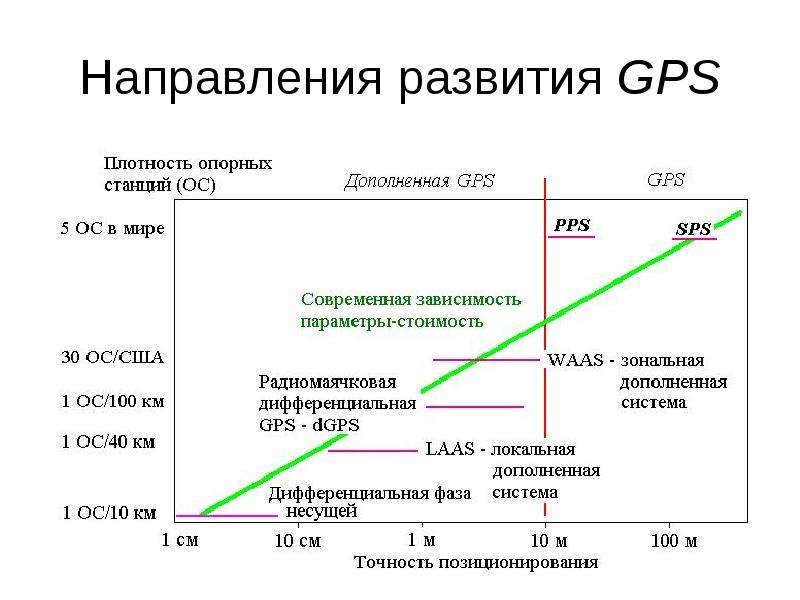

Направления развития GPS

Слайд 26

Описание слайда:

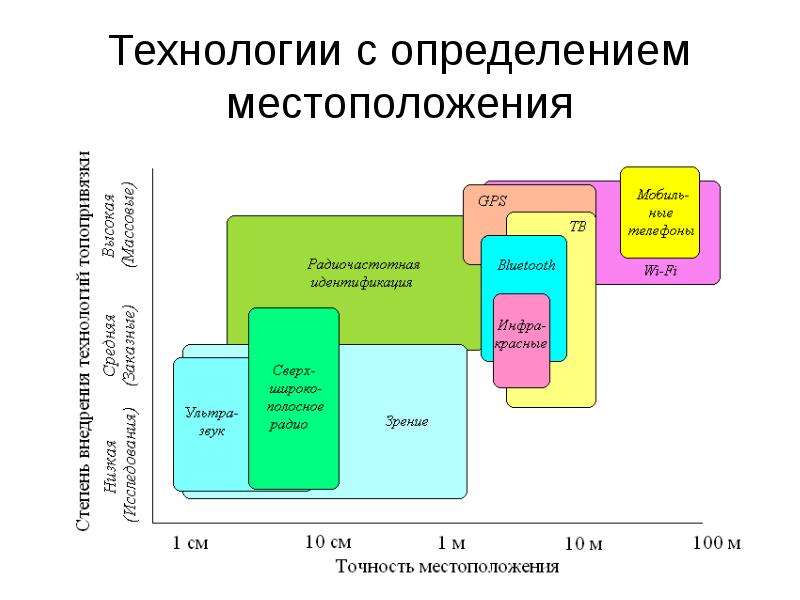

Технологии с определением местоположения

Слайд 27

Описание слайда:

Попробуем посчитать Потери сигнала в свободном пространстве Lp = (4πd/λ)2 = (4πfd/c)2 В децибелах Lp (дБ) = 92,4 + 20 log d (км) + 20 log f (ГГц)

Слайд 28

Описание слайда:

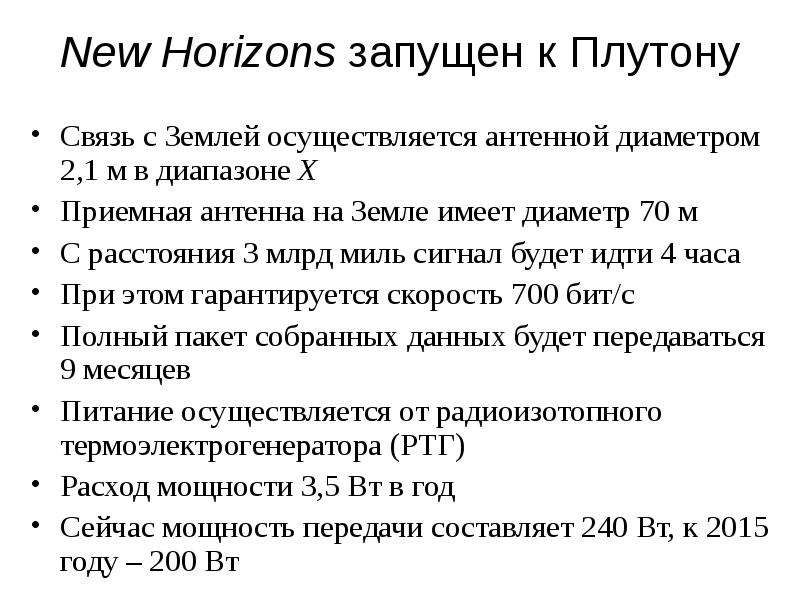

New Horizons запущен к Плутону Связь с Землей осуществляется антенной диаметром 2,1 м в диапазоне X Приемная антенна на Земле имеет диаметр 70 м С расстояния 3 млрд миль сигнал будет идти 4 часа При этом гарантируется скорость 700 бит/с Полный пакет собранных данных будет передаваться 9 месяцев Питание осуществляется от радиоизотопного термоэлектрогенератора (РТГ) Расход мощности 3,5 Вт в год Сейчас мощность передачи составляет 240 Вт, к 2015 году – 200 Вт
