Слайд 1

Описание слайда:

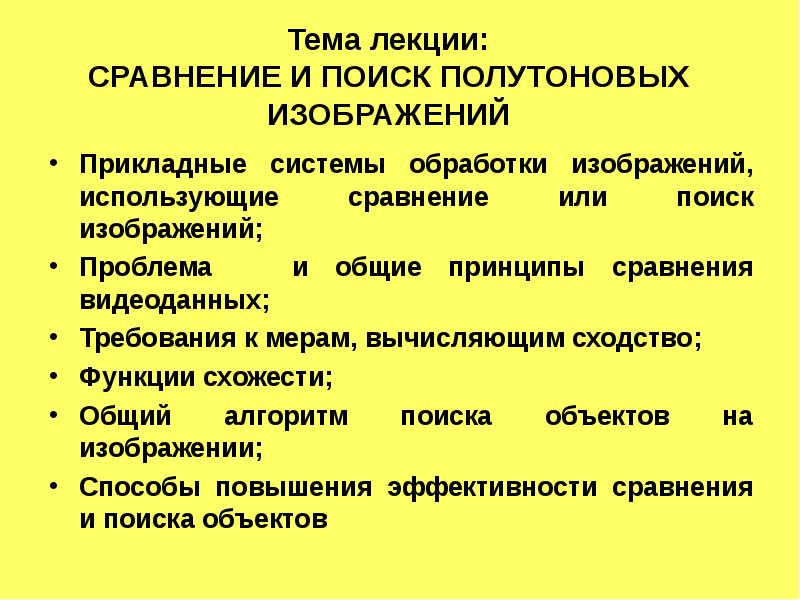

Тема лекции: СРАВНЕНИЕ И ПОИСК ПОЛУТОНОВЫХ ИЗОБРАЖЕНИЙ Прикладные системы обработки изображений, использующие сравнение или поиск изображений; Проблема и общие принципы сравнения видеоданных; Требования к мерам, вычисляющим сходство; Функции схожести; Общий алгоритм поиска объектов на изображении; Способы повышения эффективности сравнения и поиска объектов

Слайд 2

Описание слайда:

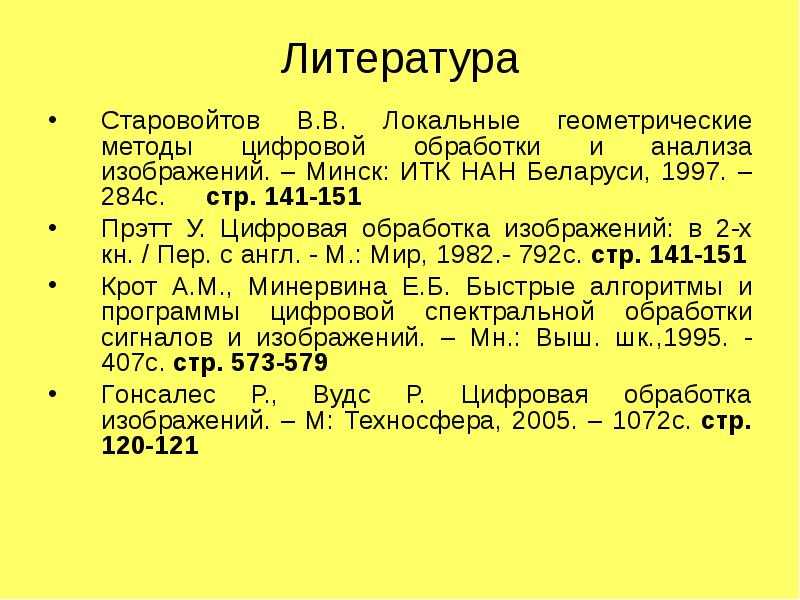

Литература Старовойтов В.В. Локальные геометрические методы цифровой обработки и анализа изображений. – Минск: ИТК НАН Беларуси, 1997. – 284с. стр. 141-151 Прэтт У. Цифровая обработка изображений: в 2-х кн. / Пер. с англ. - М.: Мир, 1982.- 792с. стр. 141-151 Крот А.М., Минервина Е.Б. Быстрые алгоритмы и программы цифровой спектральной обработки сигналов и изображений. – Мн.: Выш. шк.,1995. - 407с. стр. 573-579 Гонсалес Р., Вудс Р. Цифровая обработка изображений. – М: Техносфера, 2005. – 1072с. стр. 120-121

Слайд 3

Описание слайда:

системы машинного зрения для технологических процессов; системы машинного зрения для технологических процессов; системы для диагностики и мониторинга состояния объектов; системы поиска и распознавания объектов для обработки медицинских изображений, изображений карт земной поверхности, чертежей, фотоснимков и др. сложных изображений; системы видеонаблюдения (детектирование движущихся объектов).

Слайд 4

Описание слайда:

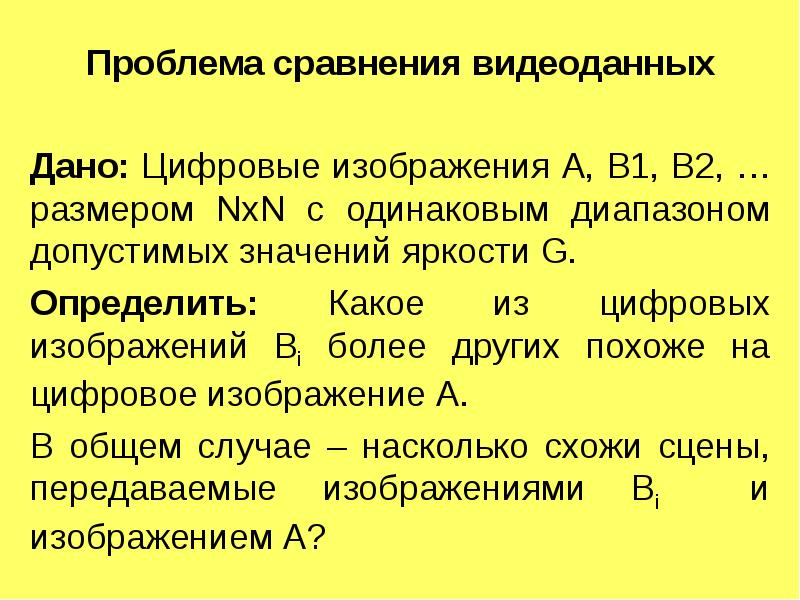

Проблема сравнения видеоданных Дано: Цифровые изображения A, B1, B2, … размером NxN с одинаковым диапазоном допустимых значений яркости G. Определить: Какое из цифровых изображений Bi более других похоже на цифровое изображение А. В общем случае – насколько схожи сцены, передаваемые изображениями Bi и изображением А?

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

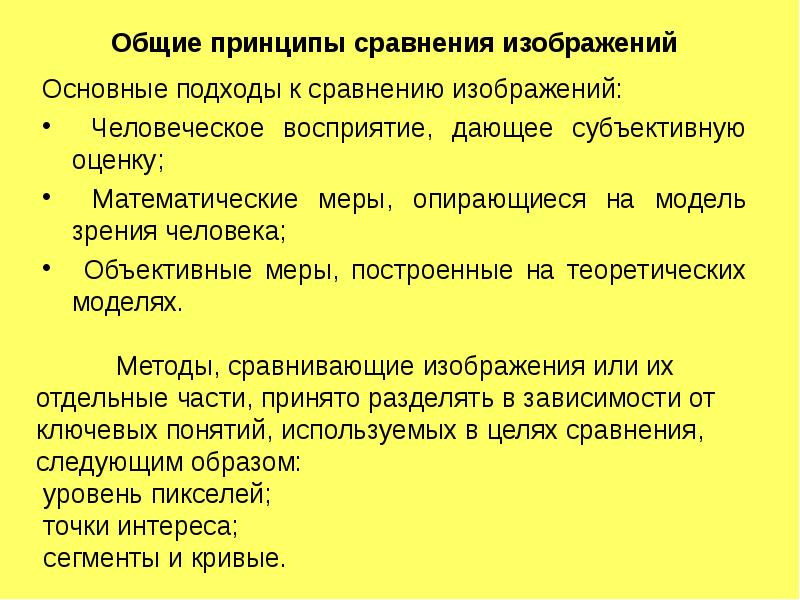

Основные подходы к сравнению изображений: Основные подходы к сравнению изображений: Человеческое восприятие, дающее субъективную оценку; Математические меры, опирающиеся на модель зрения человека; Объективные меры, построенные на теоретических моделях.

Слайд 8

Описание слайда:

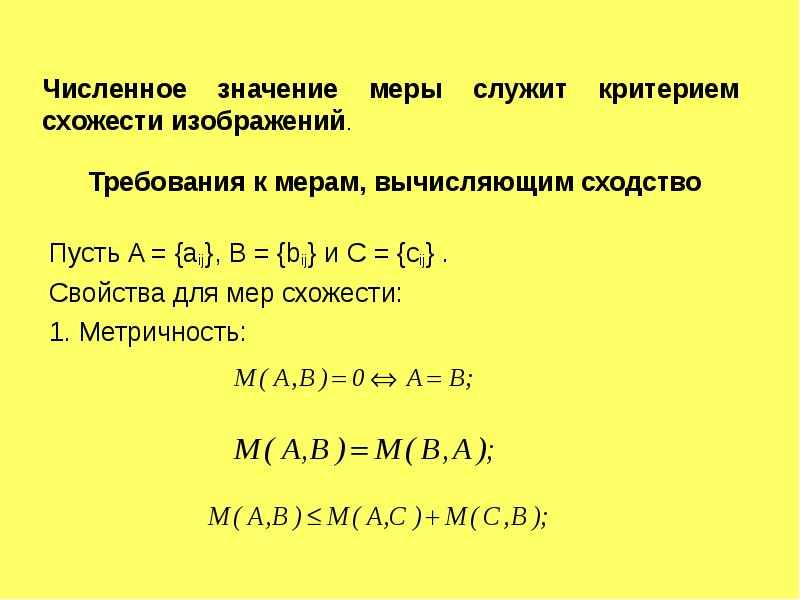

Требования к мерам, вычисляющим сходство Пусть A = {aij}, B = {bij} и C = {cij} . Свойства для мер схожести: 1. Метричность:

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

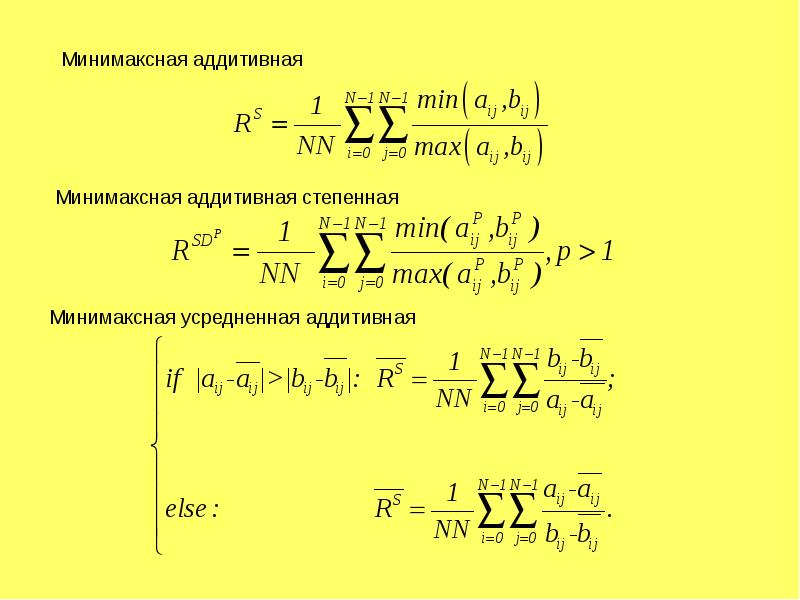

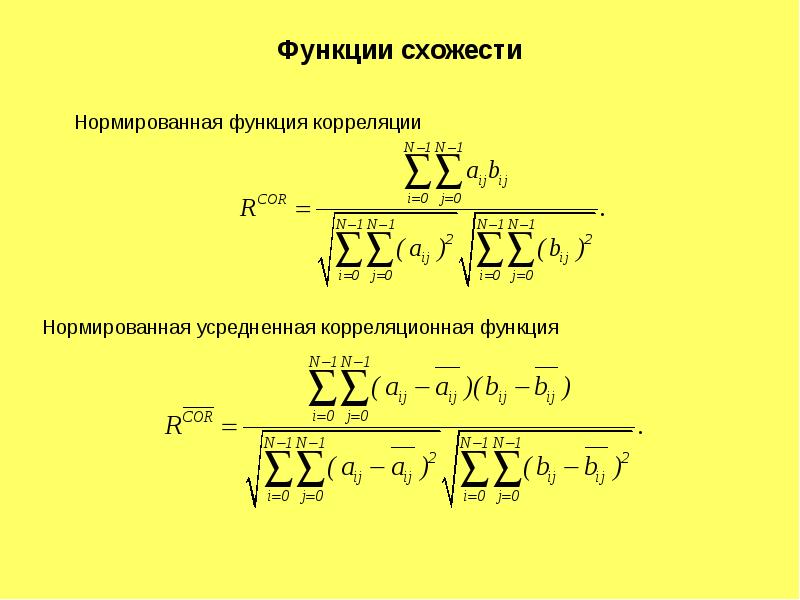

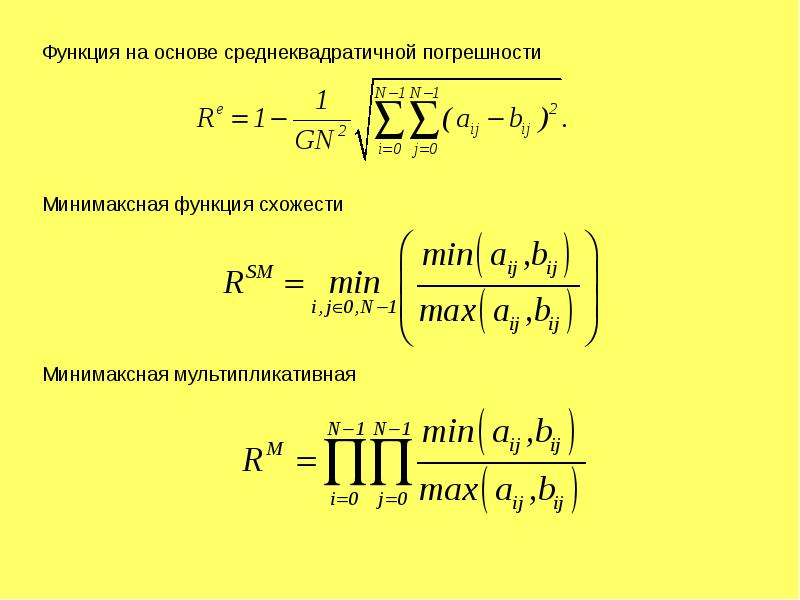

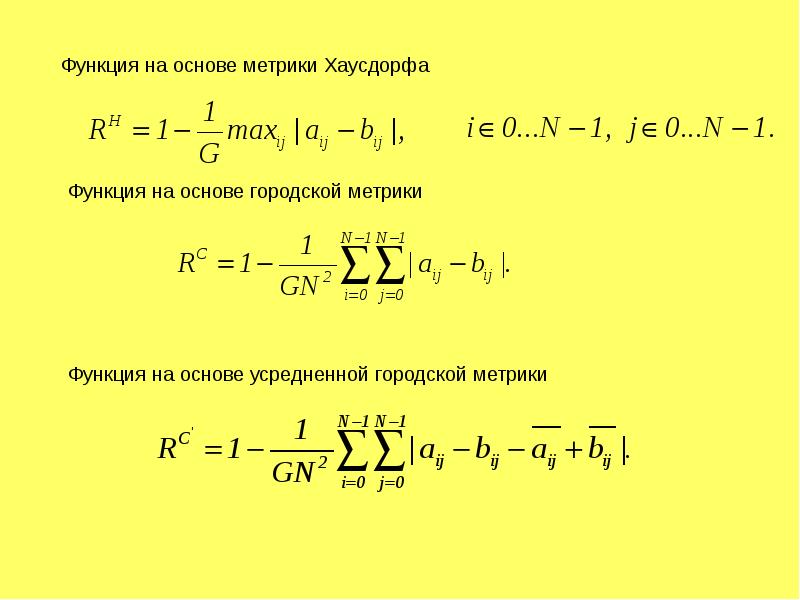

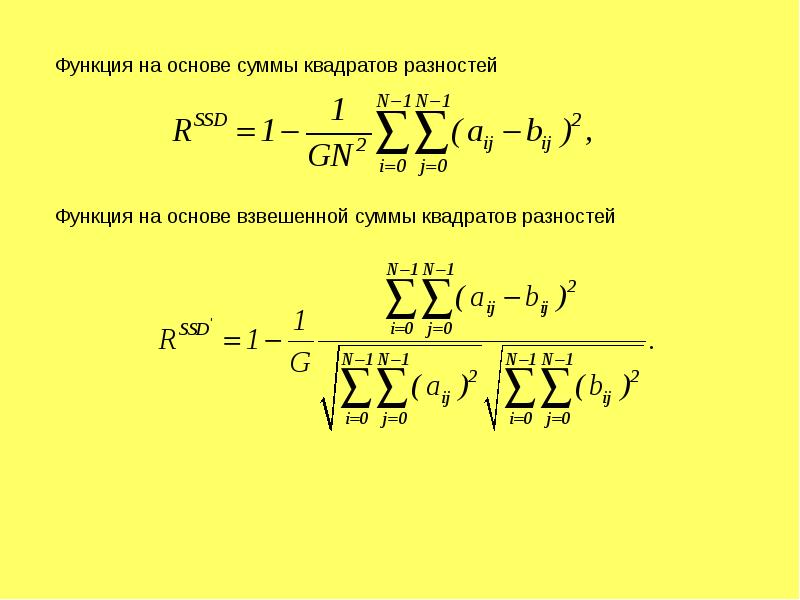

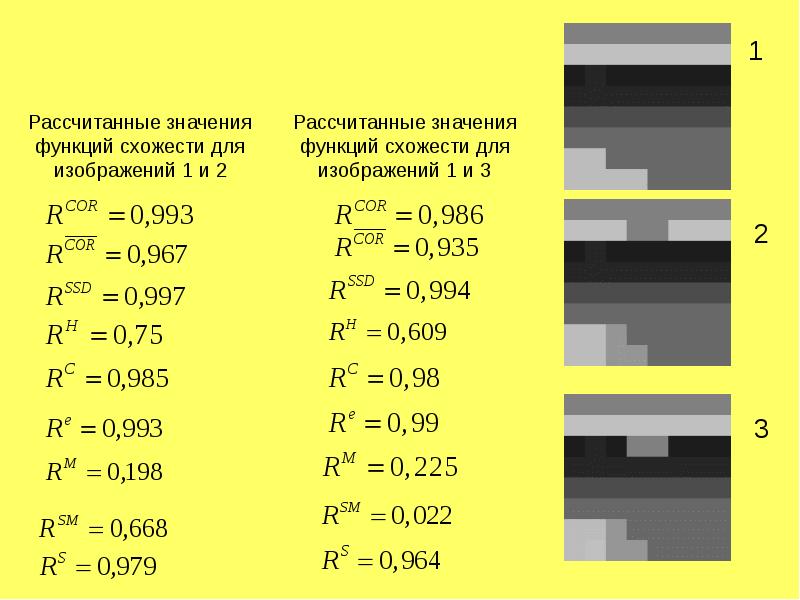

Функции схожести

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

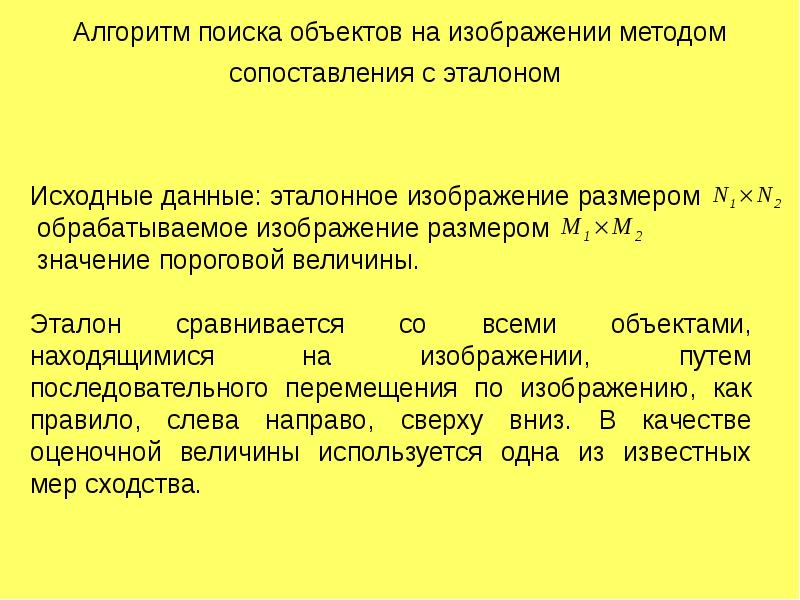

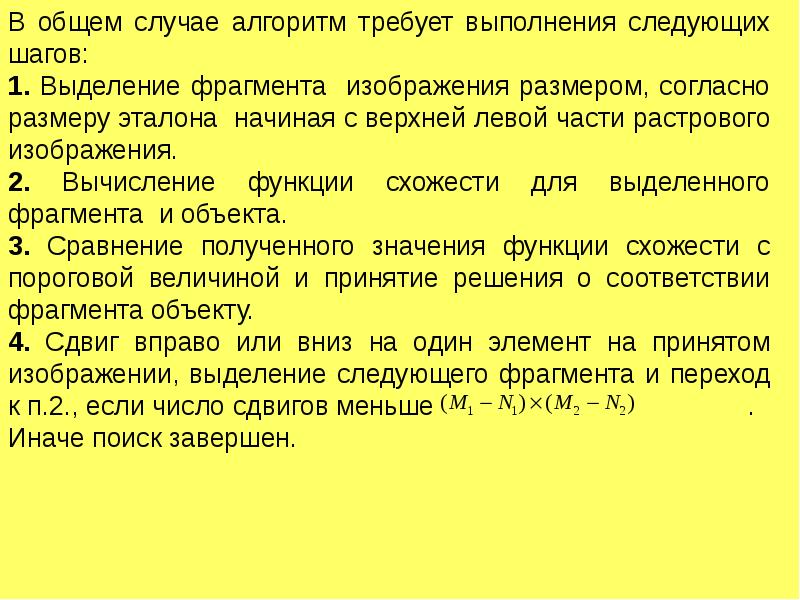

Алгоритм поиска объектов на изображении методом сопоставления с эталоном

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

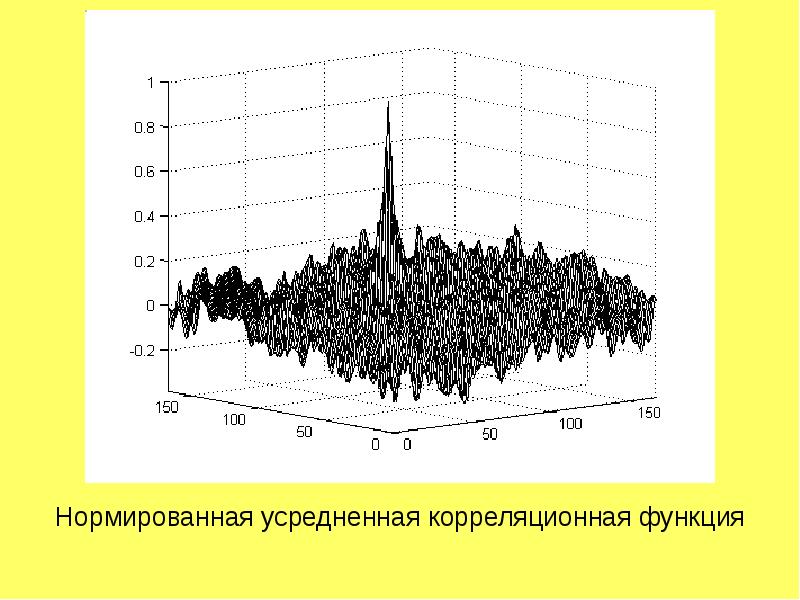

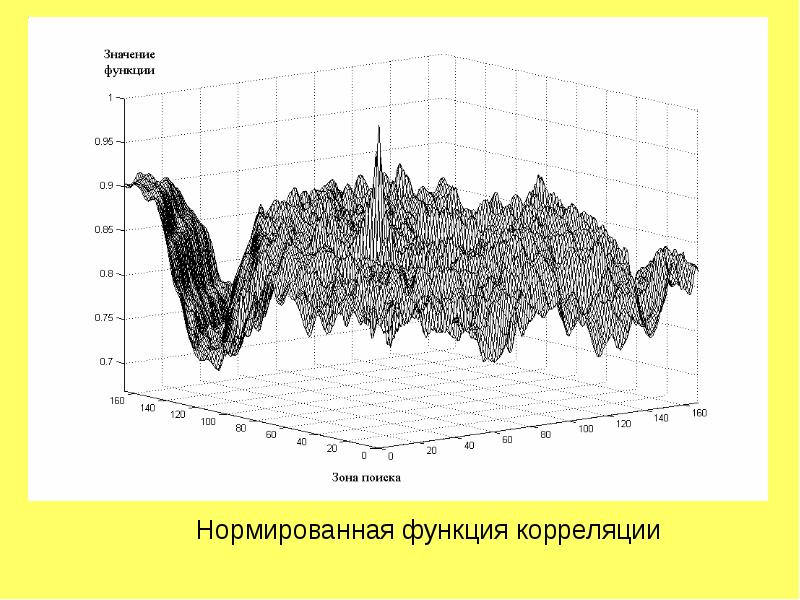

Нормированная усредненная корреляционная функция Нормированная усредненная корреляционная функция

Слайд 22

Описание слайда:

Слайд 23

Описание слайда:

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

Слайд 28

Описание слайда:

Слайд 29

Описание слайда:

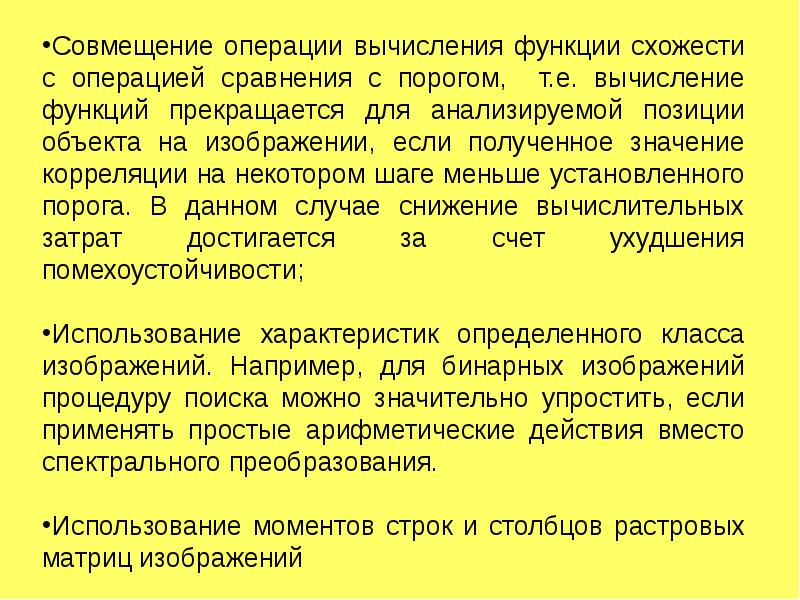

Методы сокращения вычислительных затрат Применение различных двукратных преобразований; Вычисление двумерной корреляции в этом случае требует выполнения следующих действий: - выполнить прямое преобразование (в базисе Фурье, Хаара, Уолша-Адамара и т.д.), т.е. вычислить спектры для анализируемого фрагмента изображения и эталона путем умножения растровых матриц на матрицу коэффициентов используемого базиса; - вычислить поточечное произведение полученных векторов; - произвести обратное преобразование - умножить полученные вектора на матрицу обратного преобразования применяемого базиса.
