Слайд 1

Описание слайда:

"Структурная геология и геологическое картирование" 1 семестр Тевелев Александр Вениаминович Фокин Павел Анатольевич Правикова Наталья Витальевна

Слайд 2

Описание слайда:

Структурная геология и геологическое картирование Лекция № 1 "Введение. Геологическая карта"

Слайд 3

Описание слайда:

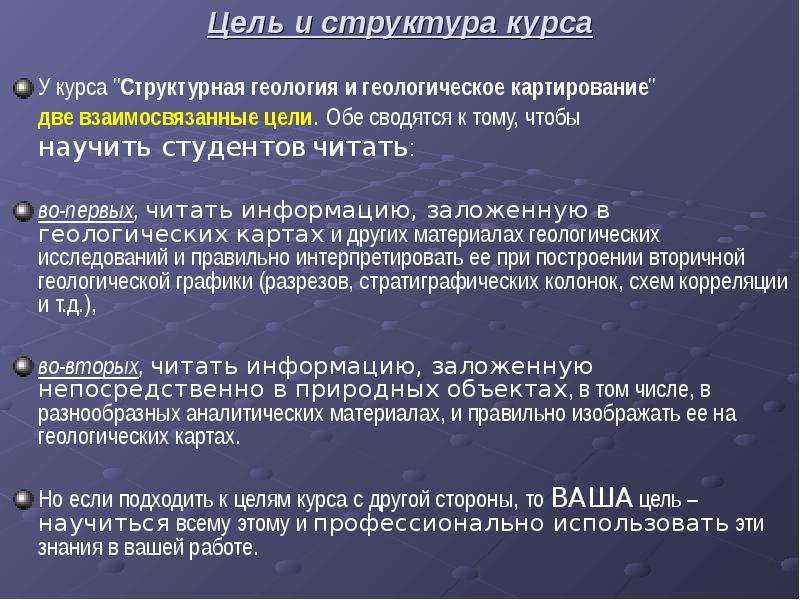

Цель и структура курса У курса "Структурная геология и геологическое картирование" две взаимосвязанные цели. Обе сводятся к тому, чтобы научить студентов читать: во-первых, читать информацию, заложенную в геологических картах и других материалах геологических исследований и правильно интерпретировать ее при построении вторичной геологической графики (разрезов, стратиграфических колонок, схем корреляции и т.д.), во-вторых, читать информацию, заложенную непосредственно в природных объектах, в том числе, в разнообразных аналитических материалах, и правильно изображать ее на геологических картах. Но если подходить к целям курса с другой стороны, то ВАША цель – научиться всему этому и профессионально использовать эти знания в вашей работе.

Слайд 4

Описание слайда:

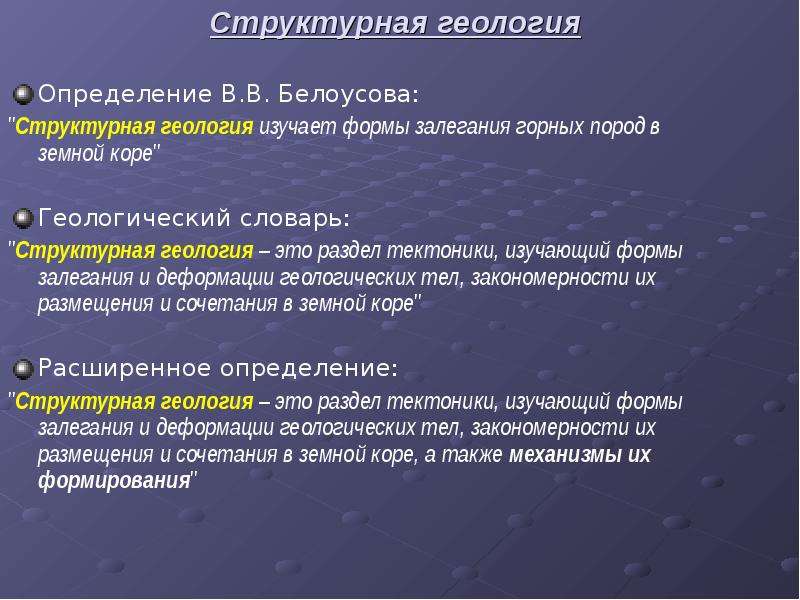

Структурная геология Определение В.В. Белоусова: "Структурная геология изучает формы залегания горных пород в земной коре" Геологический словарь: "Структурная геология – это раздел тектоники, изучающий формы залегания и деформации геологических тел, закономерности их размещения и сочетания в земной коре" Расширенное определение: "Структурная геология – это раздел тектоники, изучающий формы залегания и деформации геологических тел, закономерности их размещения и сочетания в земной коре, а также механизмы их формирования"

Слайд 5

Описание слайда:

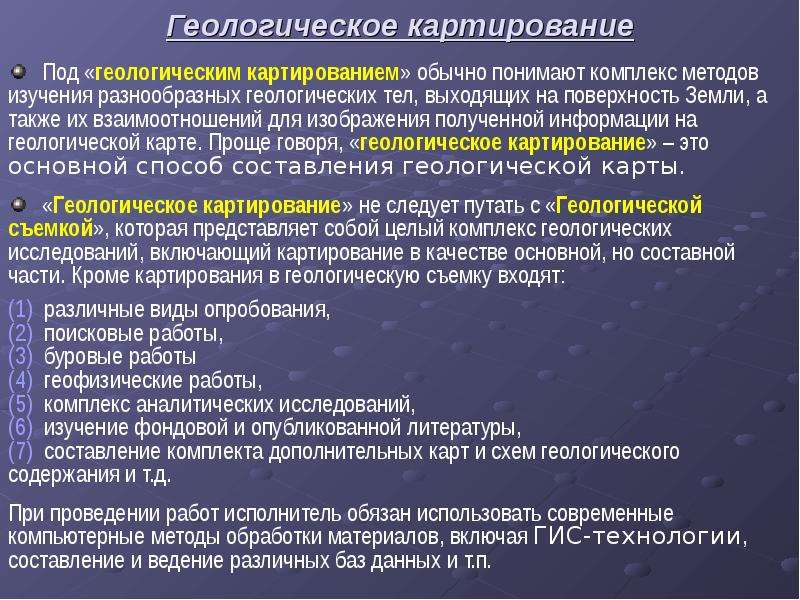

Геологическое картирование Под «геологическим картированием» обычно понимают комплекс методов изучения разнообразных геологических тел, выходящих на поверхность Земли, а также их взаимоотношений для изображения полученной информации на геологической карте. Проще говоря, «геологическое картирование» – это основной способ составления геологической карты. «Геологическое картирование» не следует путать с «Геологической съемкой», которая представляет собой целый комплекс геологических исследований, включающий картирование в качестве основной, но составной части. Кроме картирования в геологическую съемку входят: различные виды опробования, поисковые работы, буровые работы геофизические работы, комплекс аналитических исследований, изучение фондовой и опубликованной литературы, составление комплекта дополнительных карт и схем геологического содержания и т.д. При проведении работ исполнитель обязан использовать современные компьютерные методы обработки материалов, включая ГИС-технологии, составление и ведение различных баз данных и т.п.

Слайд 6

Описание слайда:

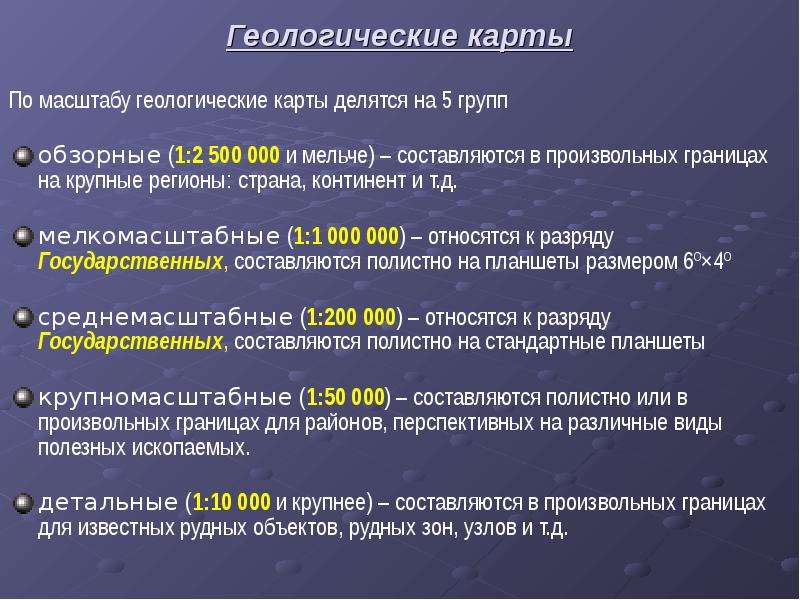

Геологические карты По масштабу геологические карты делятся на 5 групп обзорные (1:2 500 000 и мельче) – составляются в произвольных границах на крупные регионы: страна, континент и т.д. мелкомасштабные (1:1 000 000) – относятся к разряду Государственных, составляются полистно на планшеты размером 6º×4º среднемасштабные (1:200 000) – относятся к разряду Государственных, составляются полистно на стандартные планшеты крупномасштабные (1:50 000) – составляются полистно или в произвольных границах для районов, перспективных на различные виды полезных ископаемых. детальные (1:10 000 и крупнее) – составляются в произвольных границах для известных рудных объектов, рудных зон, узлов и т.д.

Слайд 7

Описание слайда:

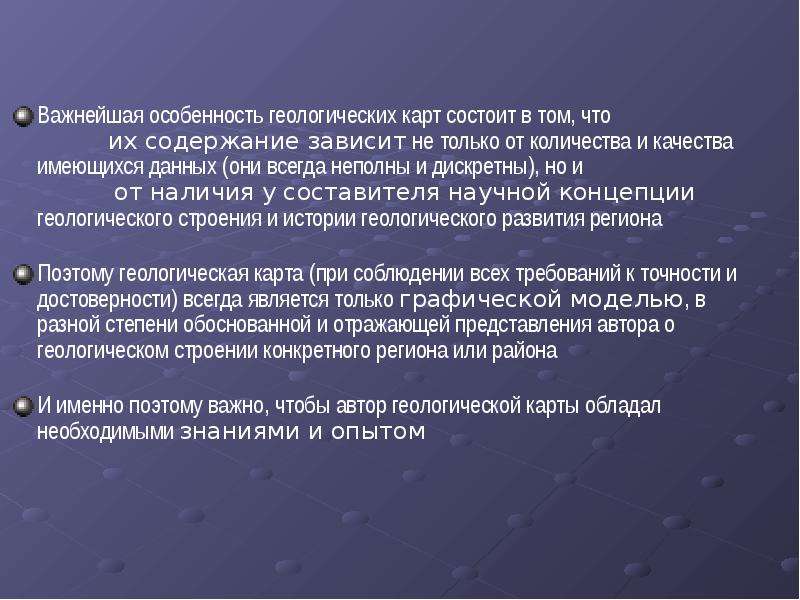

Важнейшая особенность геологических карт состоит в том, что их содержание зависит не только от количества и качества имеющихся данных (они всегда неполны и дискретны), но и от наличия у составителя научной концепции геологического строения и истории геологического развития региона Важнейшая особенность геологических карт состоит в том, что их содержание зависит не только от количества и качества имеющихся данных (они всегда неполны и дискретны), но и от наличия у составителя научной концепции геологического строения и истории геологического развития региона Поэтому геологическая карта (при соблюдении всех требований к точности и достоверности) всегда является только графической моделью, в разной степени обоснованной и отражающей представления автора о геологическом строении конкретного региона или района И именно поэтому важно, чтобы автор геологической карты обладал необходимыми знаниями и опытом

Слайд 8

Описание слайда:

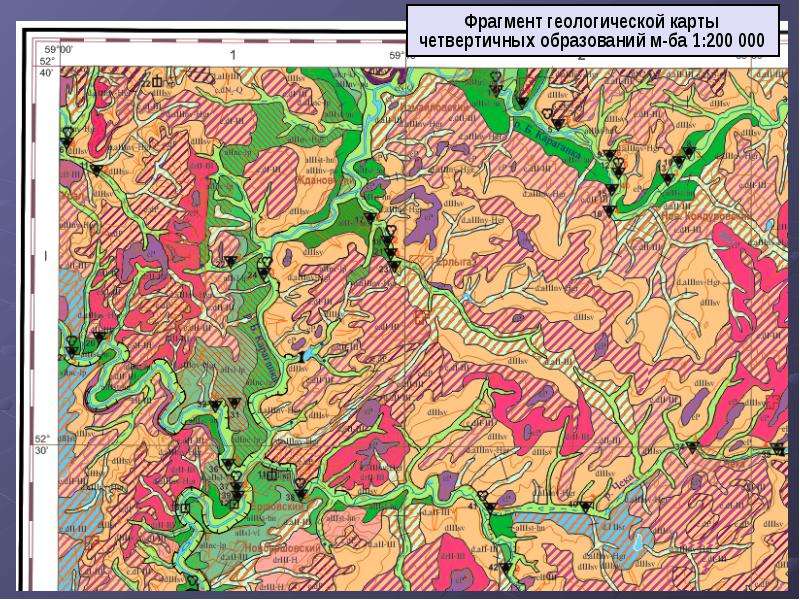

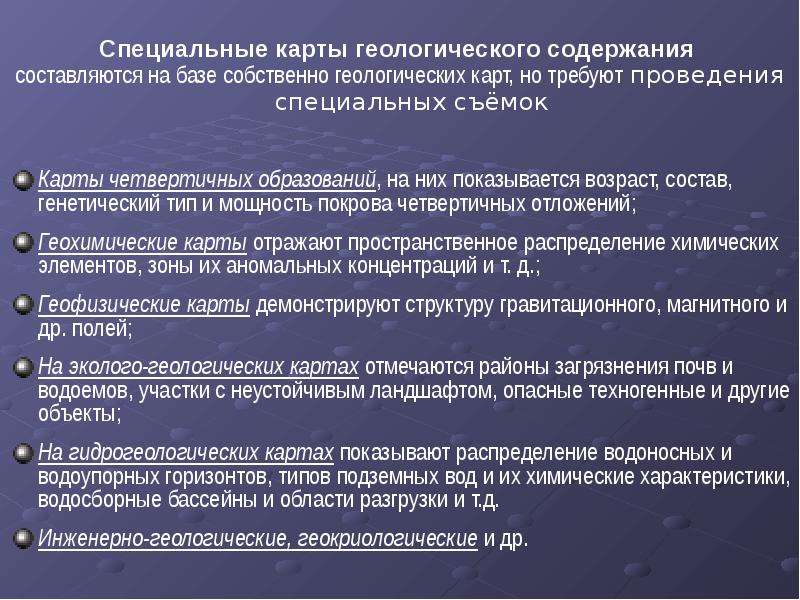

Специальные карты геологического содержания Специальные карты геологического содержания составляются на базе собственно геологических карт, но требуют проведения специальных съёмок Карты четвертичных образований, на них показывается возраст, состав, генетический тип и мощность покрова четвертичных отложений; Геохимические карты отражают пространственное распределение химических элементов, зоны их аномальных концентраций и т. д.; Геофизические карты демонстрируют структуру гравитационного, магнитного и др. полей; На эколого-геологических картах отмечаются районы загрязнения почв и водоемов, участки с неустойчивым ландшафтом, опасные техногенные и другие объекты; На гидрогеологических картах показывают распределение водоносных и водоупорных горизонтов, типов подземных вод и их химические характеристики, водосборные бассейны и области разгрузки и т.д. Инженерно-геологические, геокриологические и др.

Слайд 9

Описание слайда:

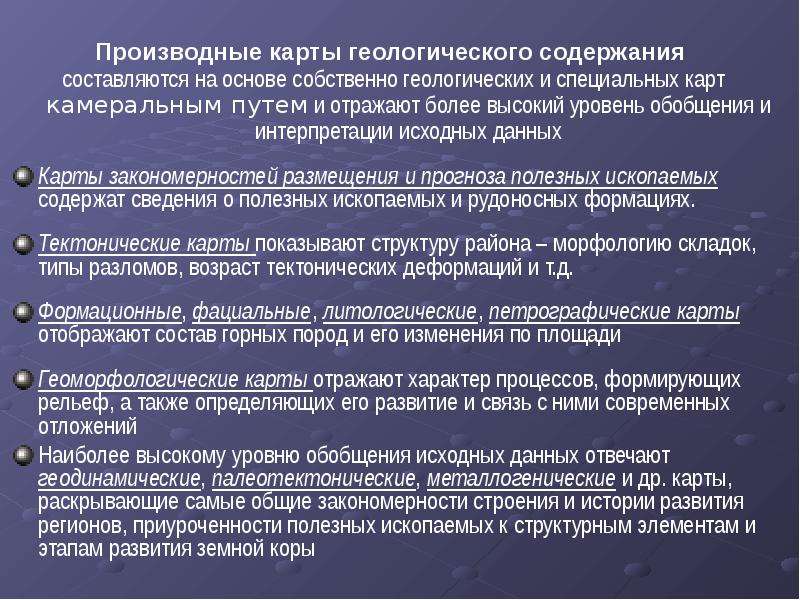

Производные карты геологического содержания Производные карты геологического содержания составляются на основе собственно геологических и специальных карт камеральным путем и отражают более высокий уровень обобщения и интерпретации исходных данных Карты закономерностей размещения и прогноза полезных ископаемых содержат сведения о полезных ископаемых и рудоносных формациях. Тектонические карты показывают структуру района – морфологию складок, типы разломов, возраст тектонических деформаций и т.д. Формационные, фациальные, литологические, петрографические карты отображают состав горных пород и его изменения по площади Геоморфологические карты отражают характер процессов, формирующих рельеф, а также определяющих его развитие и связь с ними современных отложений Наиболее высокому уровню обобщения исходных данных отвечают геодинамические, палеотектонические, металлогенические и др. карты, раскрывающие самые общие закономерности строения и истории развития регионов, приуроченности полезных ископаемых к структурным элементам и этапам развития земной коры

Слайд 10

Описание слайда:

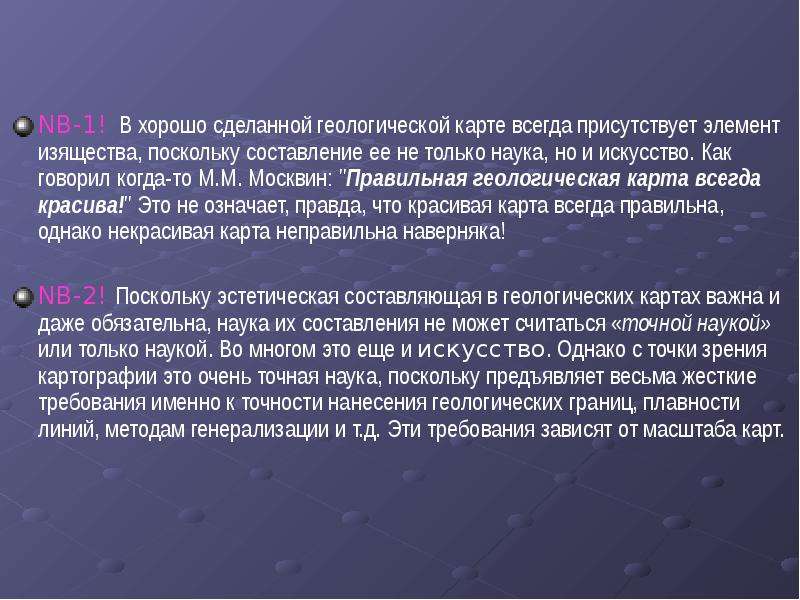

NB-1! В хорошо сделанной геологической карте всегда присутствует элемент изящества, поскольку составление ее не только наука, но и искусство. Как говорил когда-то М.М. Москвин: "Правильная геологическая карта всегда красива!" Это не означает, правда, что красивая карта всегда правильна, однако некрасивая карта неправильна наверняка! NB-1! В хорошо сделанной геологической карте всегда присутствует элемент изящества, поскольку составление ее не только наука, но и искусство. Как говорил когда-то М.М. Москвин: "Правильная геологическая карта всегда красива!" Это не означает, правда, что красивая карта всегда правильна, однако некрасивая карта неправильна наверняка! NB-2! Поскольку эстетическая составляющая в геологических картах важна и даже обязательна, наука их составления не может считаться «точной наукой» или только наукой. Во многом это еще и искусство. Однако с точки зрения картографии это очень точная наука, поскольку предъявляет весьма жесткие требования именно к точности нанесения геологических границ, плавности линий, методам генерализации и т.д. Эти требования зависят от масштаба карт.

Слайд 11

Описание слайда:

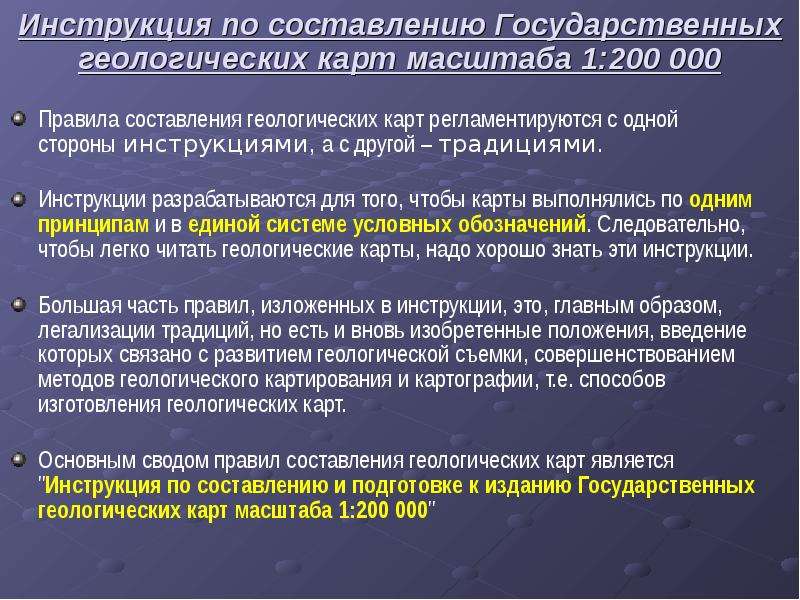

Инструкция по составлению Государственных геологических карт масштаба 1:200 000 Инструкция по составлению Государственных геологических карт масштаба 1:200 000

Слайд 12

Описание слайда:

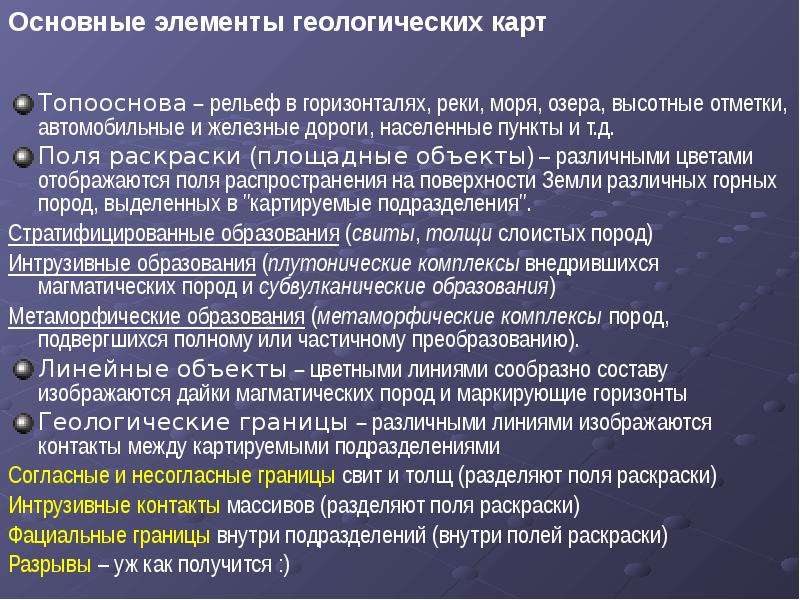

Топооснова – рельеф в горизонталях, реки, моря, озера, высотные отметки, автомобильные и железные дороги, населенные пункты и т.д. Топооснова – рельеф в горизонталях, реки, моря, озера, высотные отметки, автомобильные и железные дороги, населенные пункты и т.д. Поля раскраски (площадные объекты) – различными цветами отображаются поля распространения на поверхности Земли различных горных пород, выделенных в "картируемые подразделения". Стратифицированные образования (свиты, толщи слоистых пород) Интрузивные образования (плутонические комплексы внедрившихся магматических пород и субвулканические образования) Метаморфические образования (метаморфические комплексы пород, подвергшихся полному или частичному преобразованию). Линейные объекты – цветными линиями сообразно составу изображаются дайки магматических пород и маркирующие горизонты Геологические границы – различными линиями изображаются контакты между картируемыми подразделениями Согласные и несогласные границы свит и толщ (разделяют поля раскраски) Интрузивные контакты массивов (разделяют поля раскраски) Фациальные границы внутри подразделений (внутри полей раскраски) Разрывы – уж как получится :)

Слайд 13

Описание слайда:

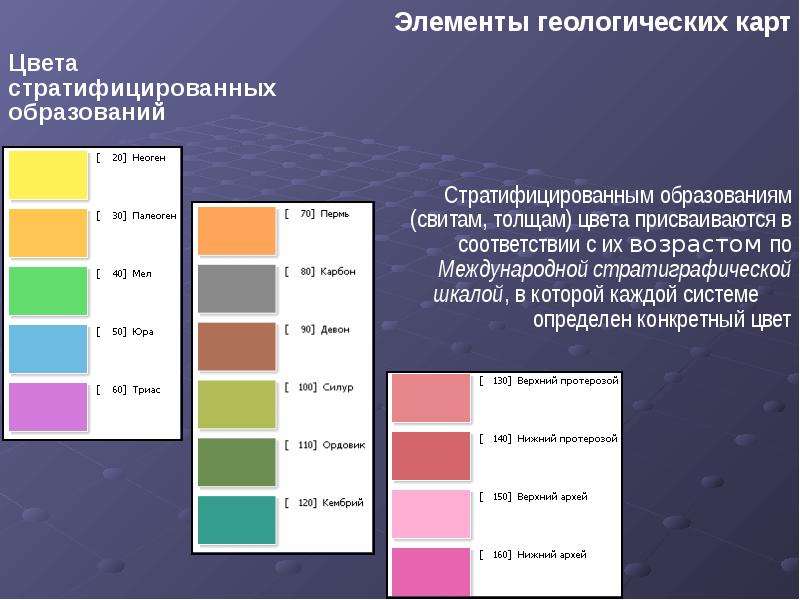

Цвета стратифицированных образований Стратифицированным образованиям (свитам, толщам) цвета присваиваются в соответствии с их возрастом по Международной стратиграфической шкалой, в которой каждой системе определен конкретный цвет

Слайд 14

Описание слайда:

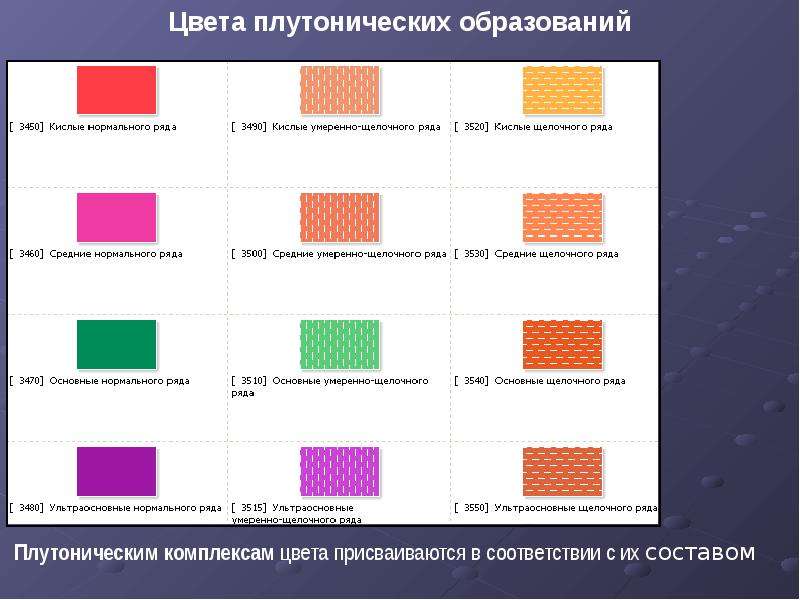

Цвета плутонических образований Плутоническим комплексам цвета присваиваются в соответствии с их составом

Слайд 15

Описание слайда:

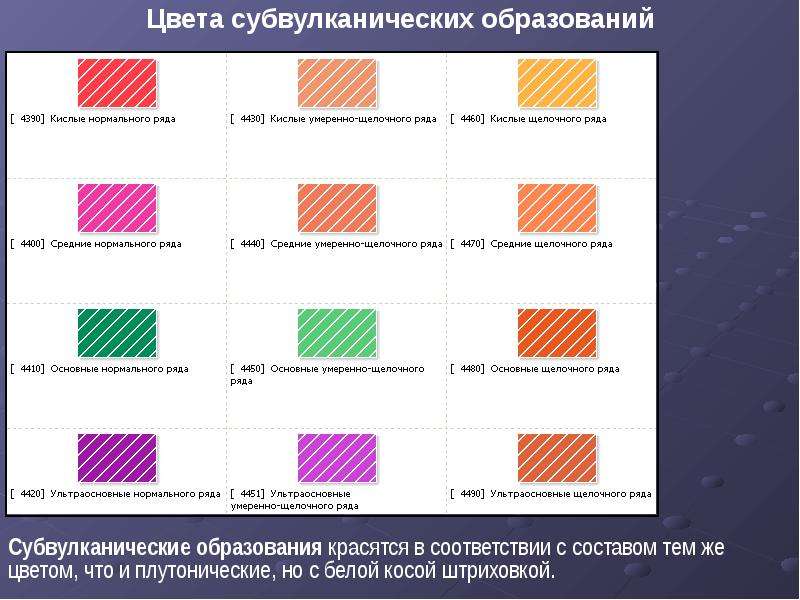

Цвета субвулканических образований Субвулканические образования красятся в соответствии с составом тем же цветом, что и плутонические, но с белой косой штриховкой.

Слайд 16

Описание слайда:

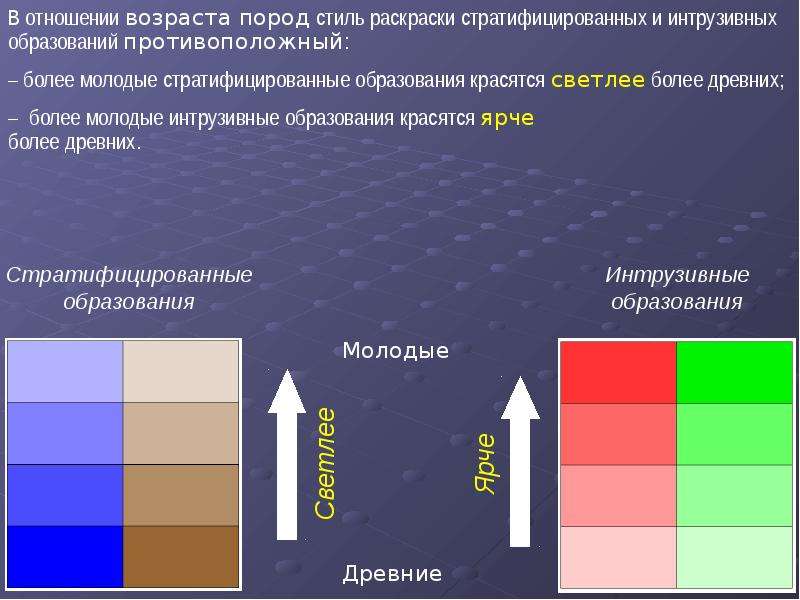

В отношении возраста пород стиль раскраски стратифицированных и интрузивных образований противоположный: В отношении возраста пород стиль раскраски стратифицированных и интрузивных образований противоположный: – более молодые стратифицированные образования красятся светлее более древних; – более молодые интрузивные образования красятся ярче более древних.

Слайд 17

Описание слайда:

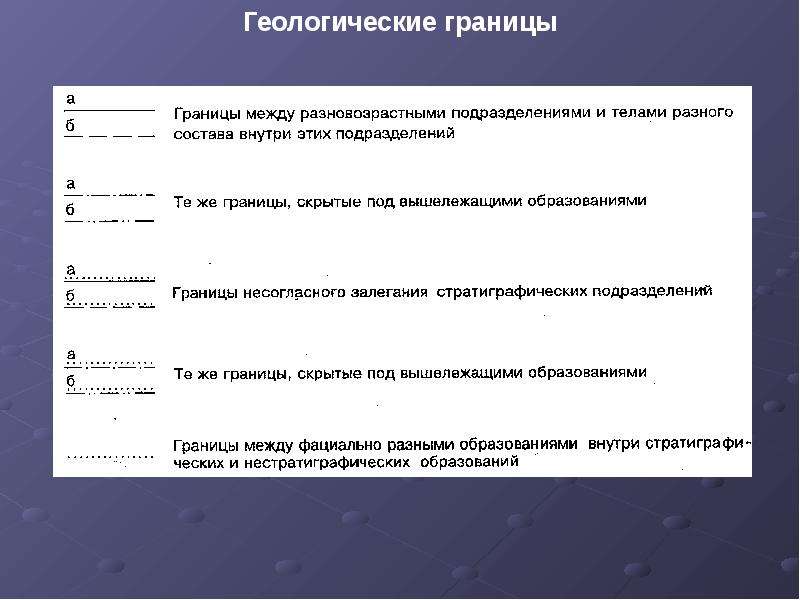

Геологические границы

Слайд 18

Описание слайда:

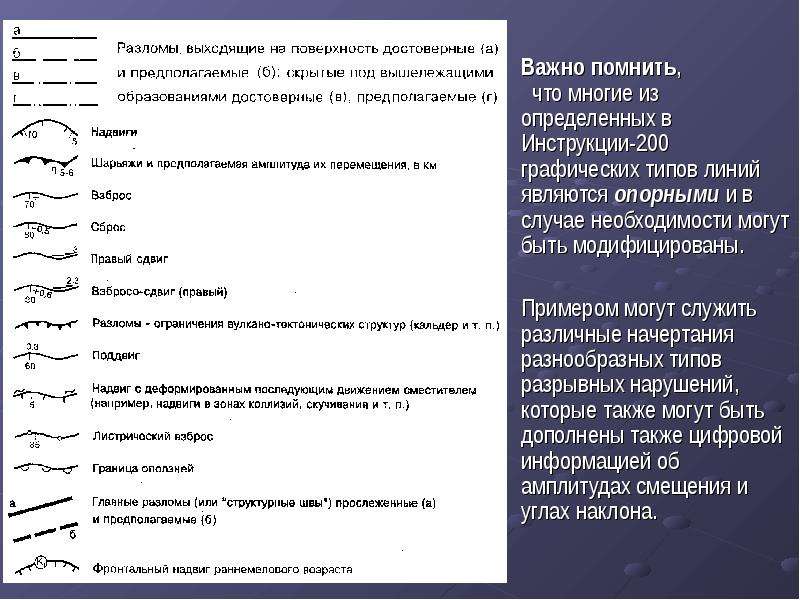

Важно помнить, что многие из определенных в Инструкции-200 графических типов линий являются опорными и в случае необходимости могут быть модифицированы. Важно помнить, что многие из определенных в Инструкции-200 графических типов линий являются опорными и в случае необходимости могут быть модифицированы. Примером могут служить различные начертания разнообразных типов разрывных нарушений, которые также могут быть дополнены также цифровой информацией об амплитудах смещения и углах наклона.

Слайд 19

Описание слайда:

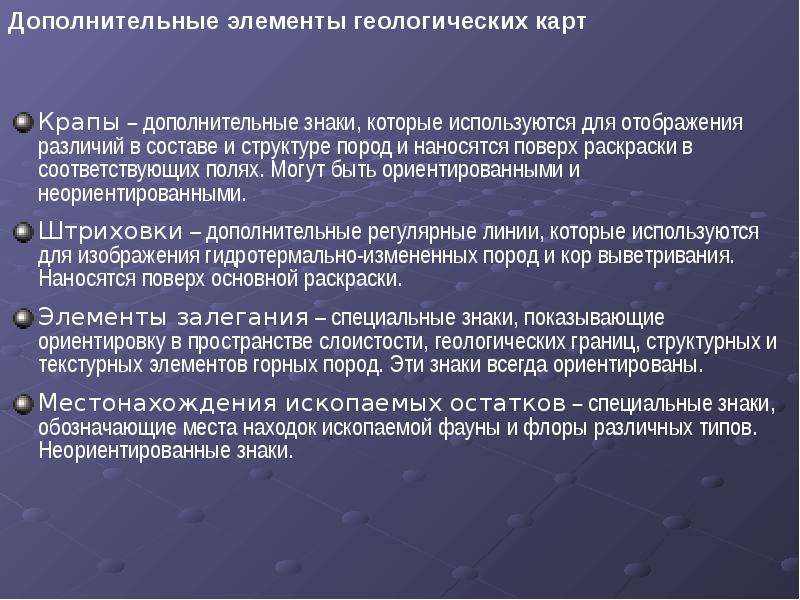

Крапы – дополнительные знаки, которые используются для отображения различий в составе и структуре пород и наносятся поверх раскраски в соответствующих полях. Могут быть ориентированными и неориентированными. Крапы – дополнительные знаки, которые используются для отображения различий в составе и структуре пород и наносятся поверх раскраски в соответствующих полях. Могут быть ориентированными и неориентированными. Штриховки – дополнительные регулярные линии, которые используются для изображения гидротермально-измененных пород и кор выветривания. Наносятся поверх основной раскраски. Элементы залегания – специальные знаки, показывающие ориентировку в пространстве слоистости, геологических границ, структурных и текстурных элементов горных пород. Эти знаки всегда ориентированы. Местонахождения ископаемых остатков – специальные знаки, обозначающие места находок ископаемой фауны и флоры различных типов. Неориентированные знаки.

Слайд 20

Описание слайда:

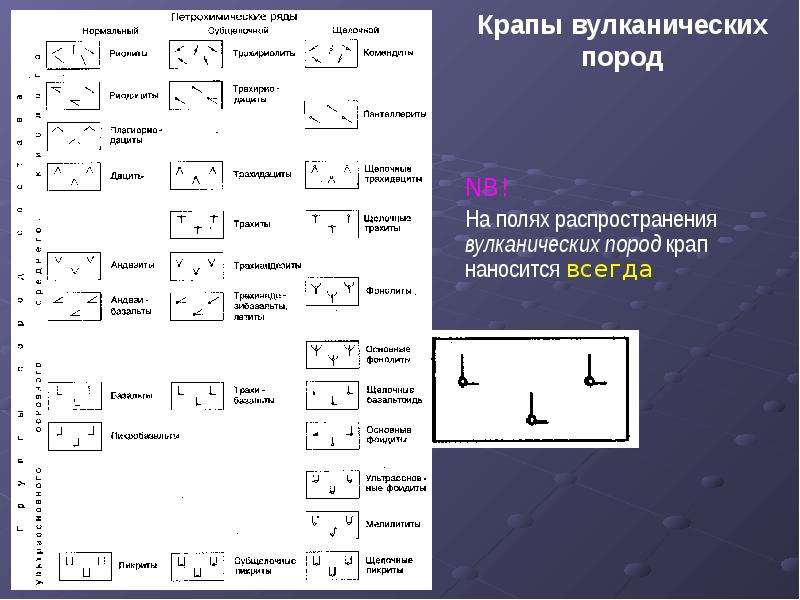

Крапы вулканических пород NB! На полях распространения вулканических пород крап наносится всегда

Слайд 21

Описание слайда:

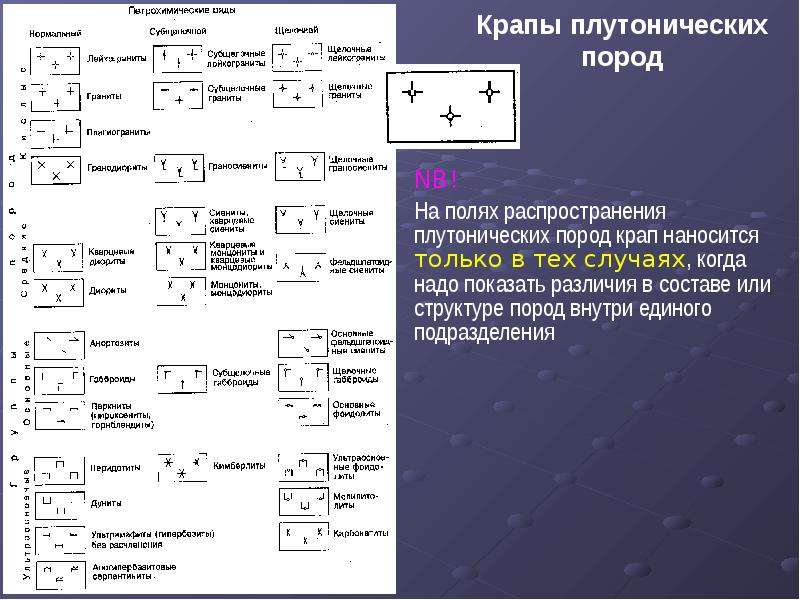

Крапы плутонических пород NB! На полях распространения плутонических пород крап наносится только в тех случаях, когда надо показать различия в составе или структуре пород внутри единого подразделения

Слайд 22

Описание слайда:

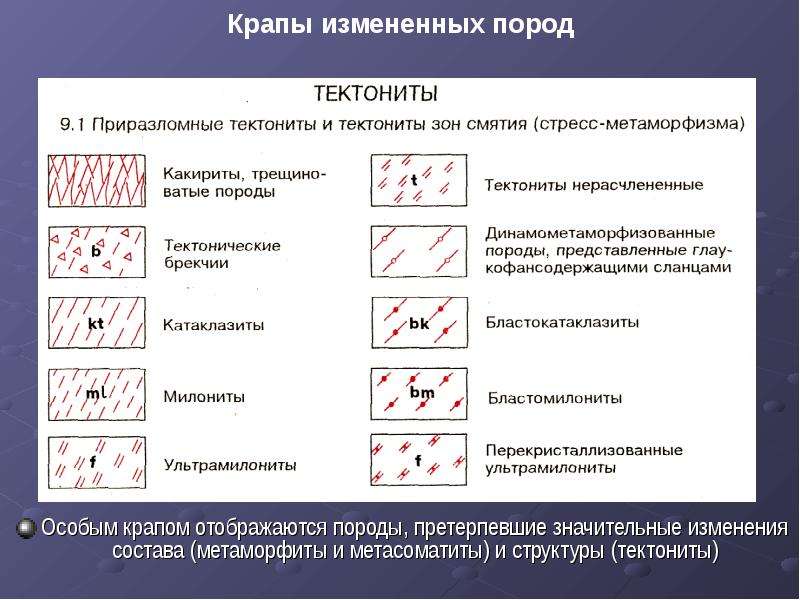

Крапы измененных пород Особым крапом отображаются породы, претерпевшие значительные изменения состава (метаморфиты и метасоматиты) и структуры (тектониты)

Слайд 23

Описание слайда:

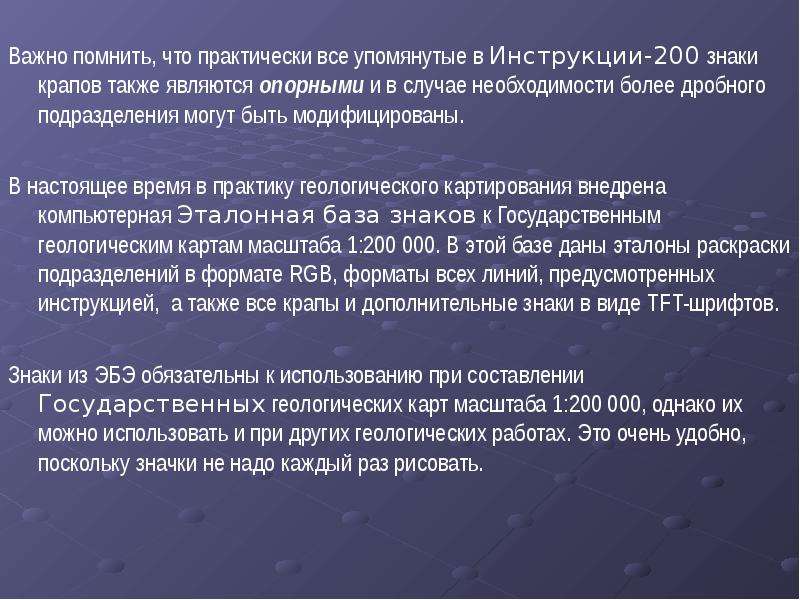

Важно помнить, что практически все упомянутые в Инструкции-200 знаки крапов также являются опорными и в случае необходимости более дробного подразделения могут быть модифицированы. Важно помнить, что практически все упомянутые в Инструкции-200 знаки крапов также являются опорными и в случае необходимости более дробного подразделения могут быть модифицированы. В настоящее время в практику геологического картирования внедрена компьютерная Эталонная база знаков к Государственным геологическим картам масштаба 1:200 000. В этой базе даны эталоны раскраски подразделений в формате RGB, форматы всех линий, предусмотренных инструкцией, а также все крапы и дополнительные знаки в виде TFT-шрифтов. Знаки из ЭБЭ обязательны к использованию при составлении Государственных геологических карт масштаба 1:200 000, однако их можно использовать и при других геологических работах. Это очень удобно, поскольку значки не надо каждый раз рисовать.

Слайд 24

Описание слайда:

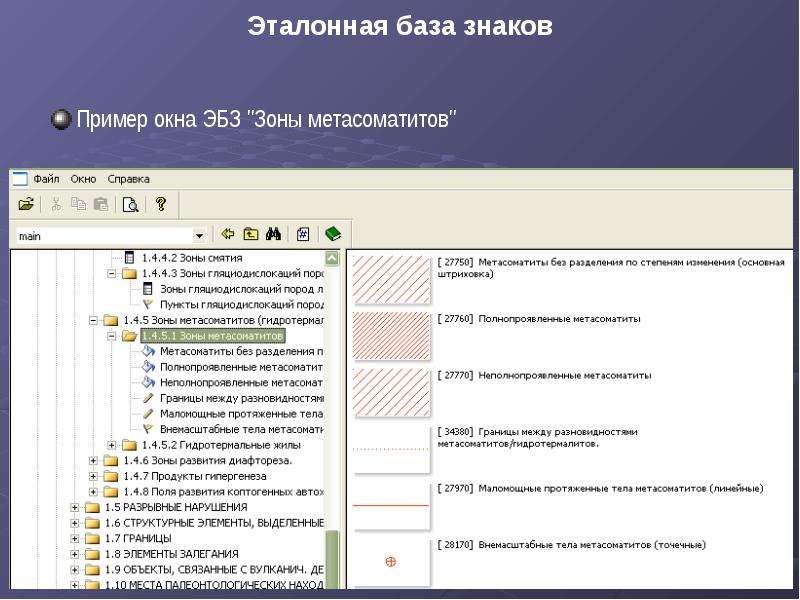

Эталонная база знаков Пример окна ЭБЗ "Зоны метасоматитов"

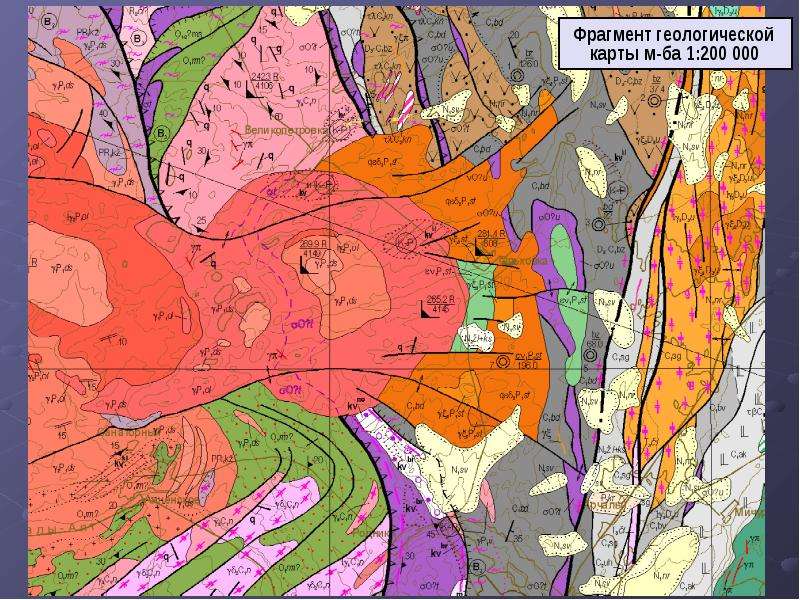

Слайд 25

Описание слайда:

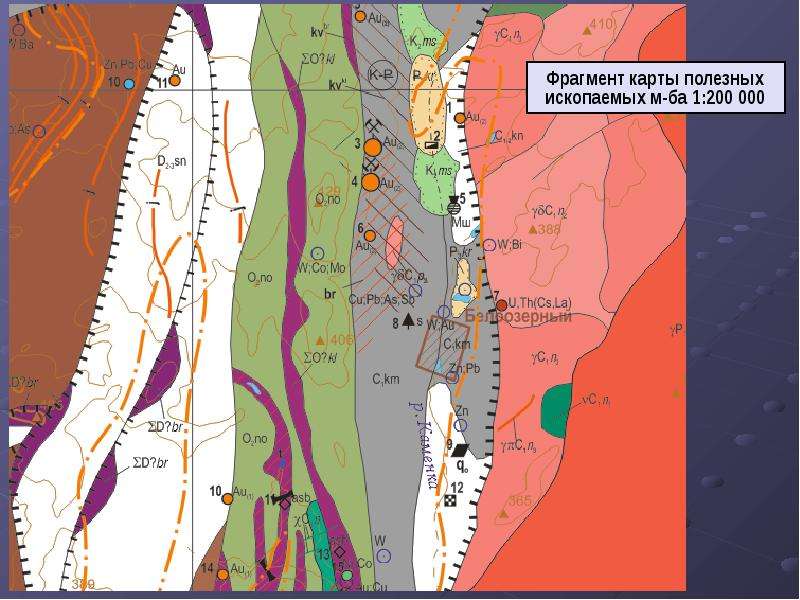

Слайд 26

Описание слайда:

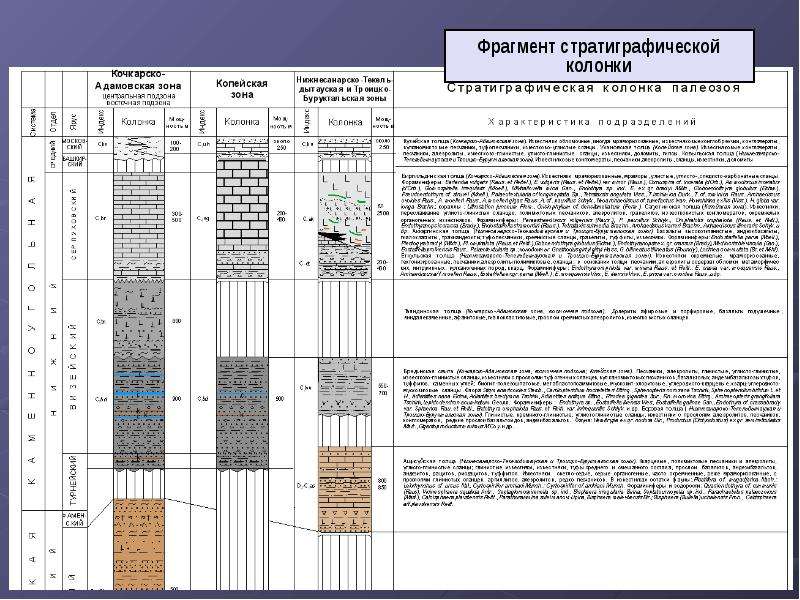

Слайд 27

Описание слайда:

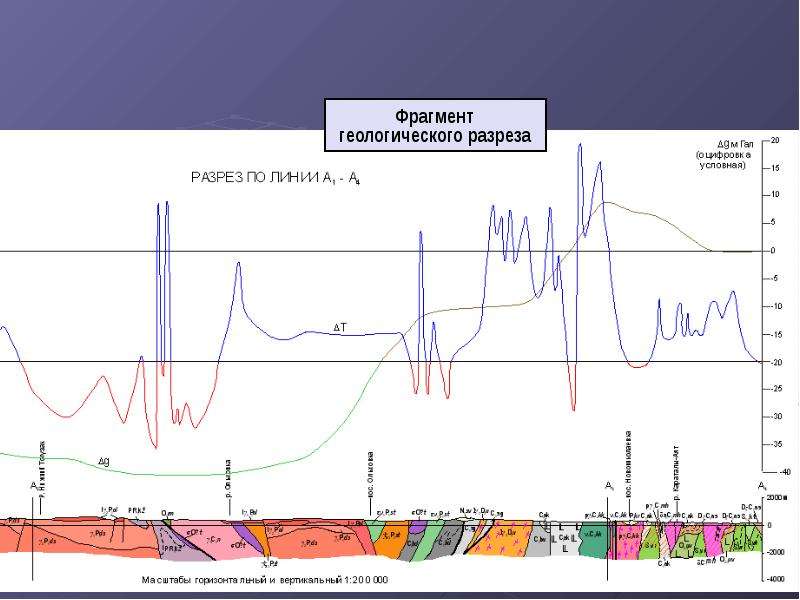

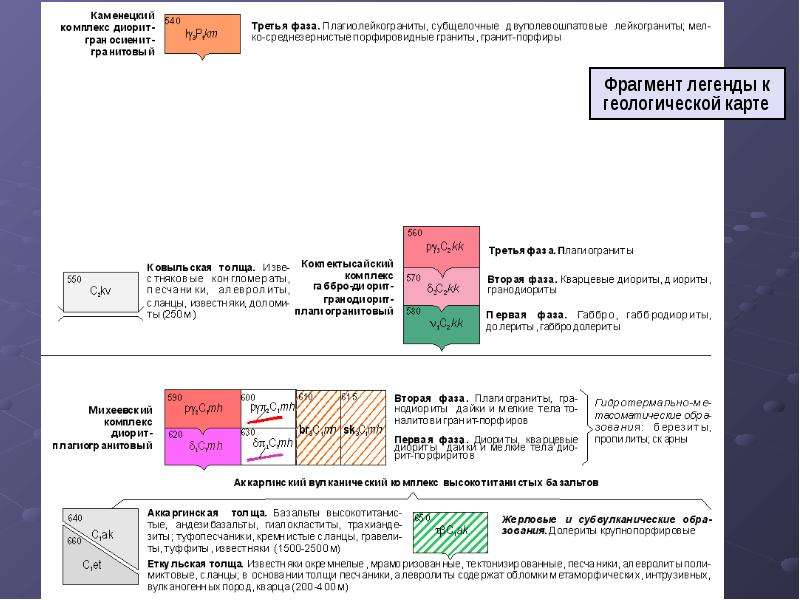

Слайд 28

Описание слайда:

Слайд 29

Описание слайда:

Слайд 30

Описание слайда:

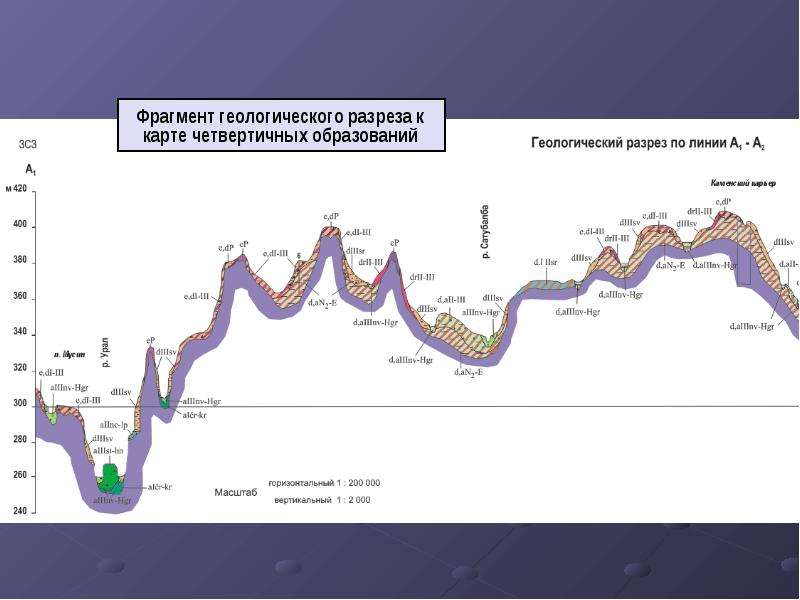

Слайд 31

Описание слайда:

Слайд 32

Описание слайда:

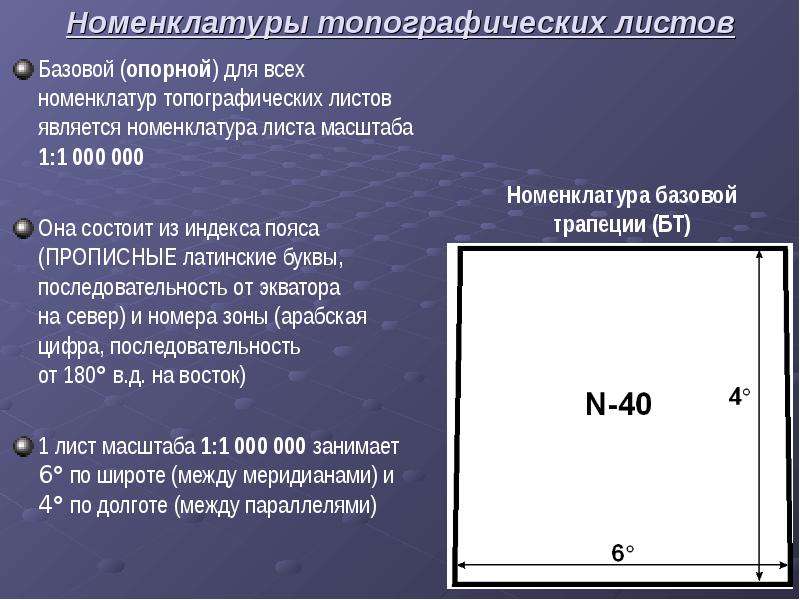

Номенклатуры топографических листов Базовой (опорной) для всех номенклатур топографических листов является номенклатура листа масштаба 1:1 000 000 Она состоит из индекса пояса (ПРОПИСНЫЕ латинские буквы, последовательность от экватора на север) и номера зоны (арабская цифра, последовательность от 180 в.д. на восток) 1 лист масштаба 1:1 000 000 занимает 6 по широте (между меридианами) и 4 по долготе (между параллелями)

Слайд 33

Описание слайда:

Для карт масштаба 1:500 000 миллионный лист делится на 2 части по широте и 2 части по долготе Для карт масштаба 1:500 000 миллионный лист делится на 2 части по широте и 2 части по долготе Номенклатура карт масштаба 1:500 000 получается прибавлением к номенклатуре базовой трапеции ПРОПИСНОЙ буквы кириллицы (А, Б, В, Г) Размер листа в градусах? Физический размер листа относительно размера листа миллионного?

Слайд 34

Описание слайда:

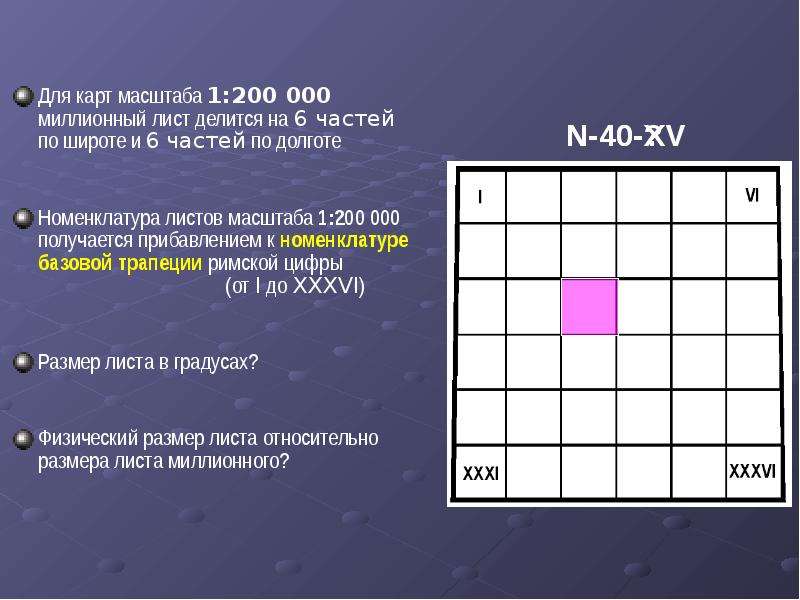

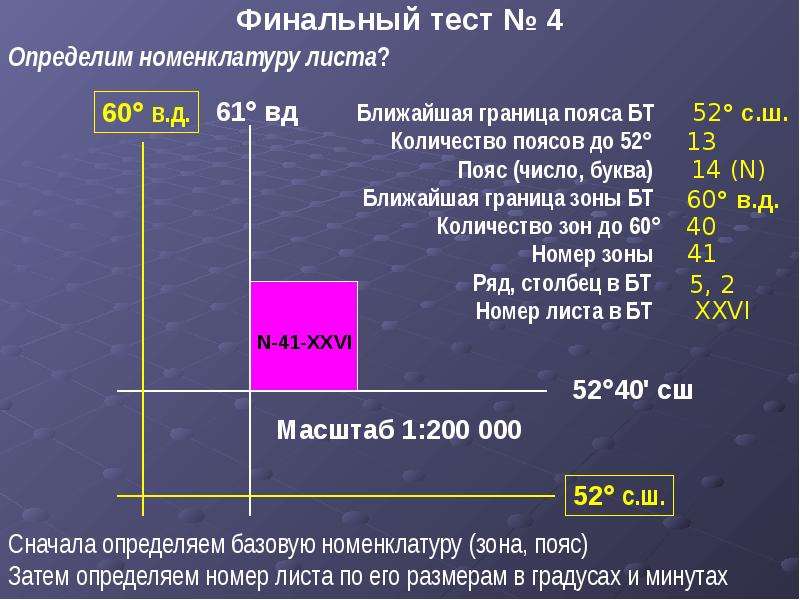

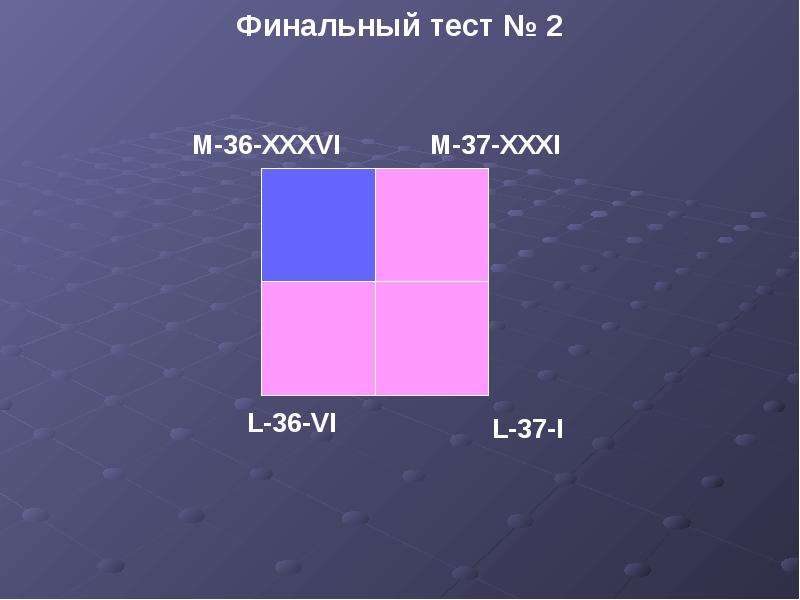

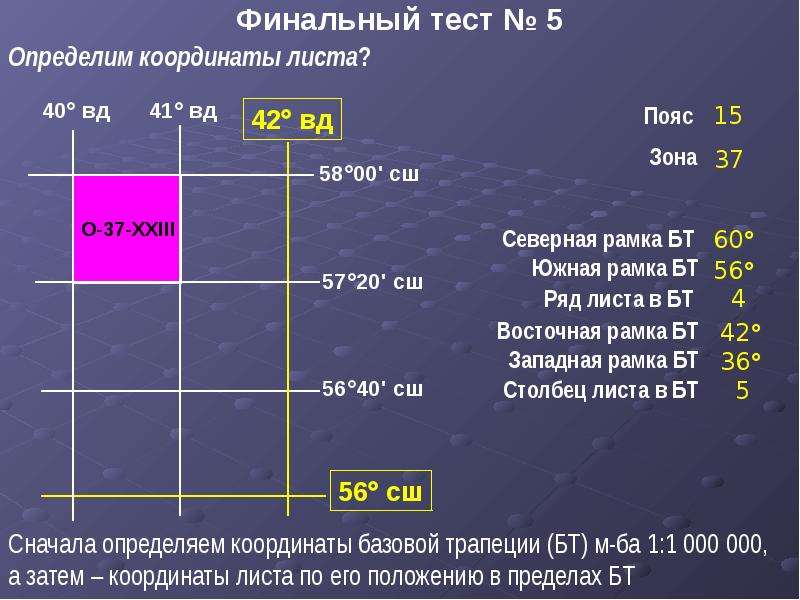

Для карт масштаба 1:200 000 миллионный лист делится на 6 частей по широте и 6 частей по долготе Для карт масштаба 1:200 000 миллионный лист делится на 6 частей по широте и 6 частей по долготе Номенклатура листов масштаба 1:200 000 получается прибавлением к номенклатуре базовой трапеции римской цифры (от I до XXXVI) Размер листа в градусах? Физический размер листа относительно размера листа миллионного?

Слайд 35

Описание слайда:

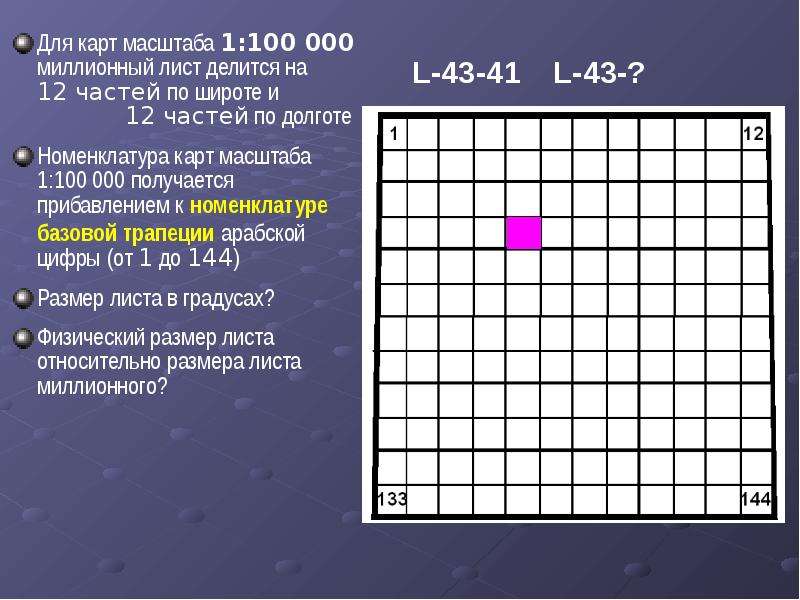

Для карт масштаба 1:100 000 миллионный лист делится на 12 частей по широте и 12 частей по долготе Для карт масштаба 1:100 000 миллионный лист делится на 12 частей по широте и 12 частей по долготе Номенклатура карт масштаба 1:100 000 получается прибавлением к номенклатуре базовой трапеции арабской цифры (от 1 до 144) Размер листа в градусах? Физический размер листа относительно размера листа миллионного?

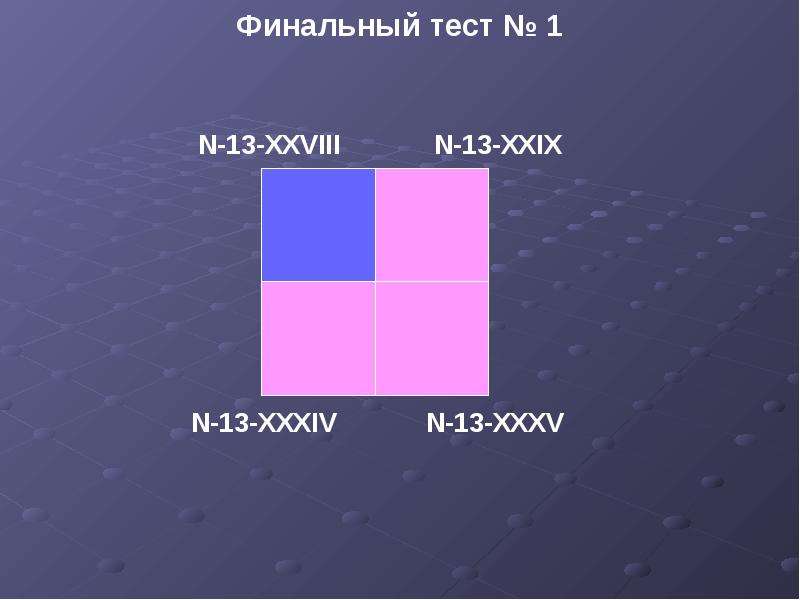

Слайд 36

Описание слайда:

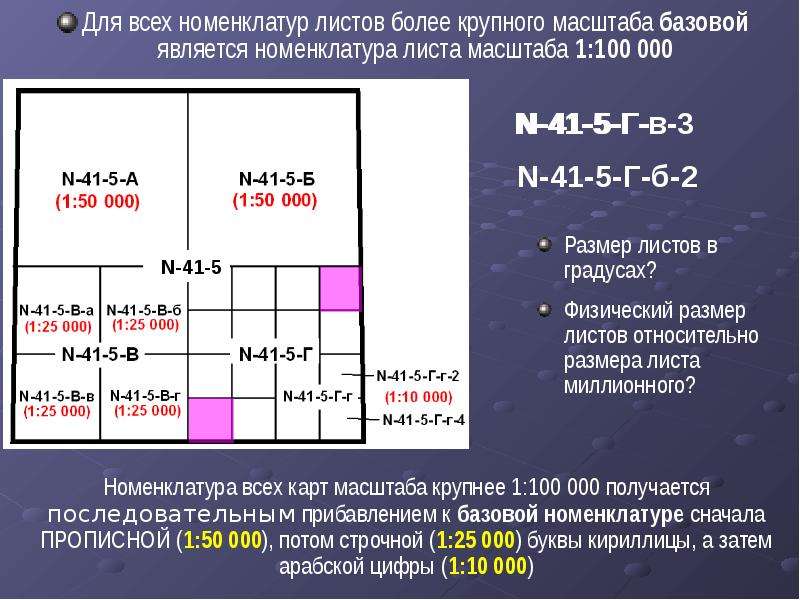

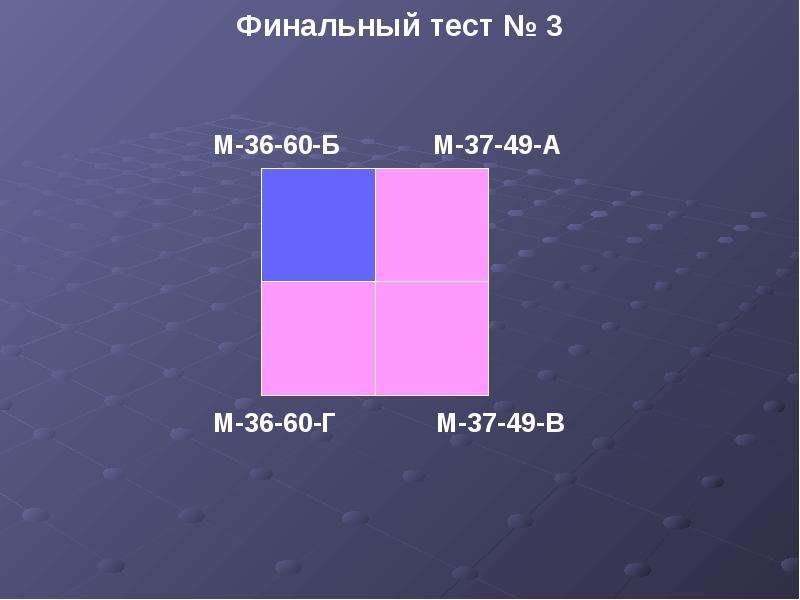

Для всех номенклатур листов более крупного масштаба базовой является номенклатура листа масштаба 1:100 000 Для всех номенклатур листов более крупного масштаба базовой является номенклатура листа масштаба 1:100 000
