Вы можете ознакомиться и скачать презентацию на тему Структурная схема цифровой обработки сигналов. Доклад-сообщение содержит 41 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

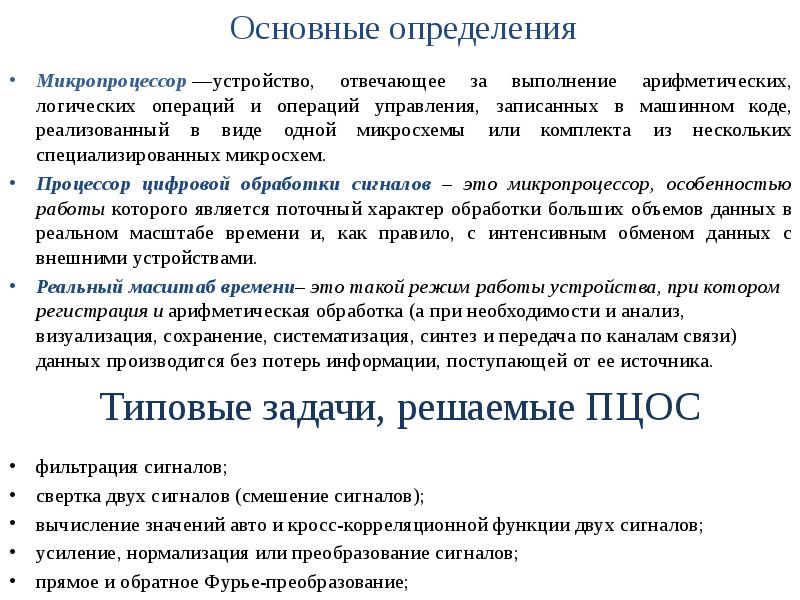

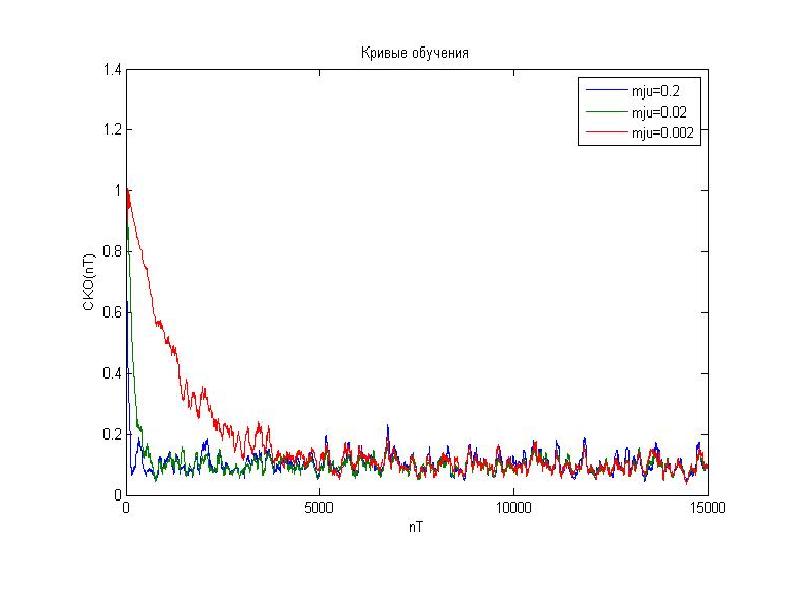

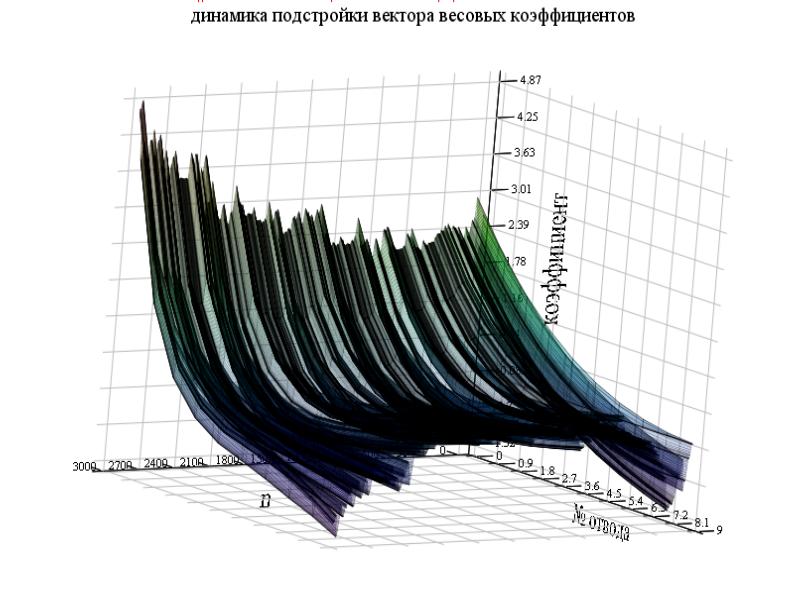

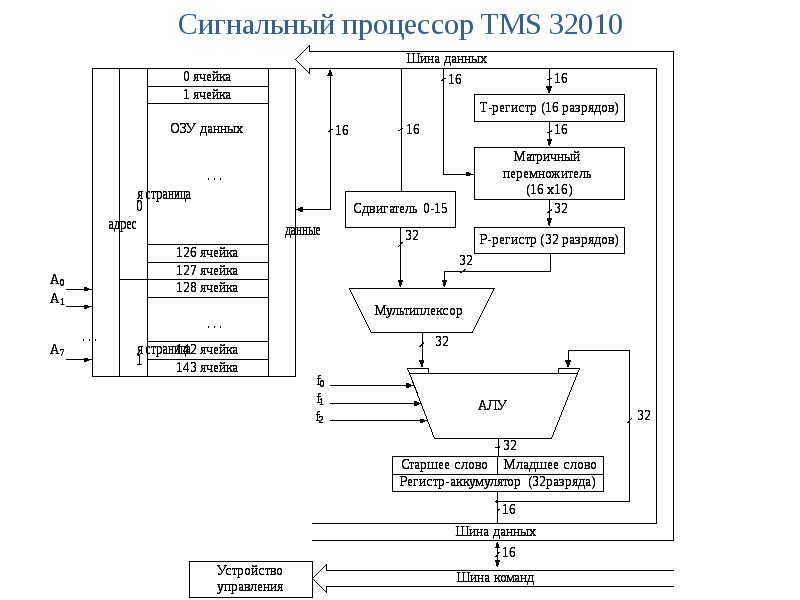

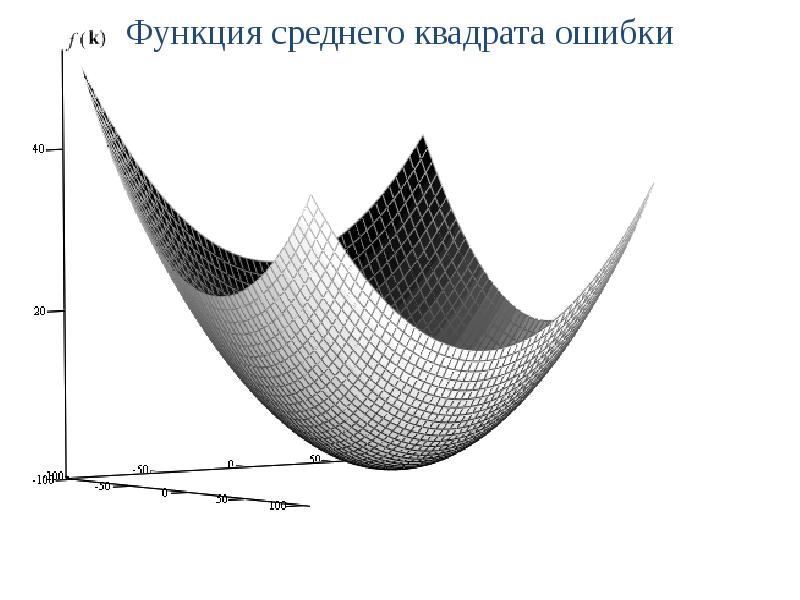

Основные определения Микропроцессор —устройство, отвечающее за выполнение арифметических, логических операций и операций управления, записанных в машинном коде, реализованный в виде одной микросхемы или комплекта из нескольких специализированных микросхем. Процессор цифровой обработки сигналов – это микропроцессор, особенностью работы которого является поточный характер обработки больших объемов данных в реальном масштабе времени и, как правило, с интенсивным обменом данных с внешними устройствами. Реальный масштаб времени– это такой режим работы устройства, при котором регистрация и арифметическая обработка (а при необходимости и анализ, визуализация, сохранение, систематизация, синтез и передача по каналам связи) данных производится без потерь информации, поступающей от ее источника. Типовые задачи, решаемые ПЦОС фильтрация сигналов; свертка двух сигналов (смешение сигналов); вычисление значений авто и кросс-корреляционной функции двух сигналов; усиление, нормализация или преобразование сигналов; прямое и обратное Фурье-преобразование;

Слайд 2

Описание слайда:

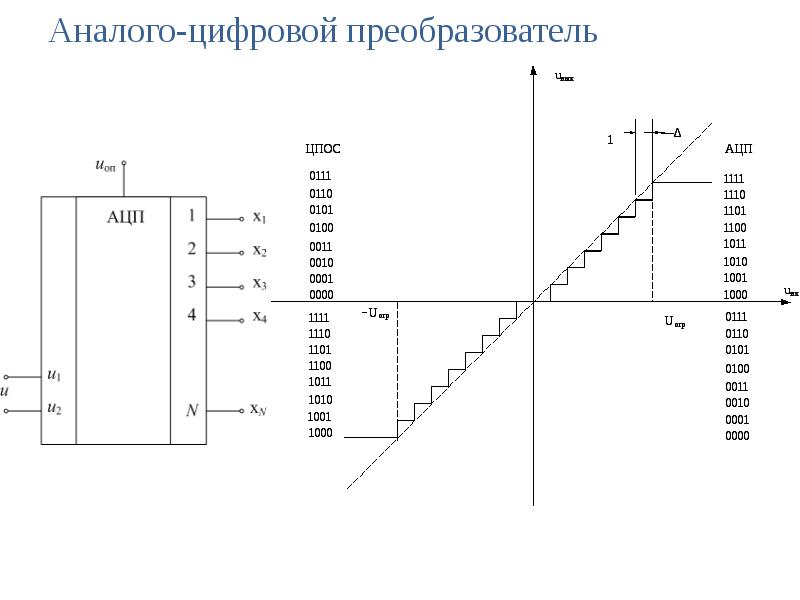

Структурная схема цифровой обработки сигналов

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

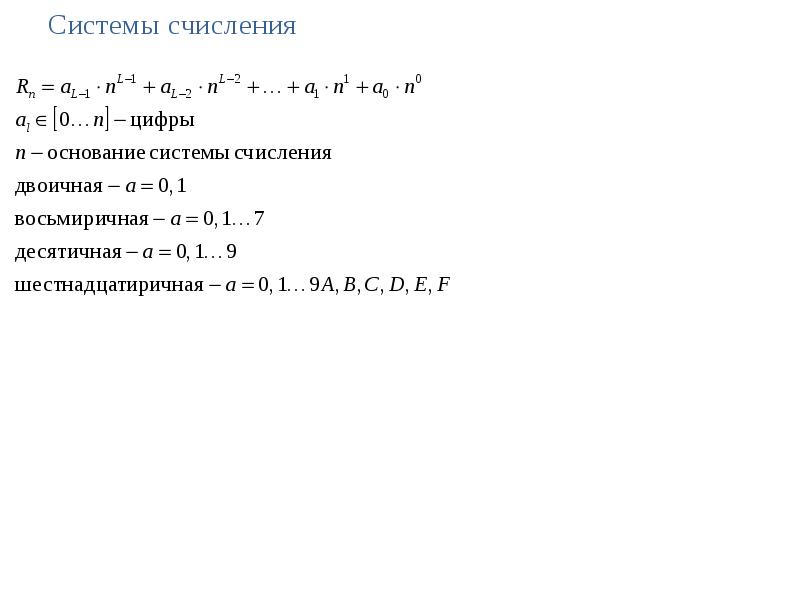

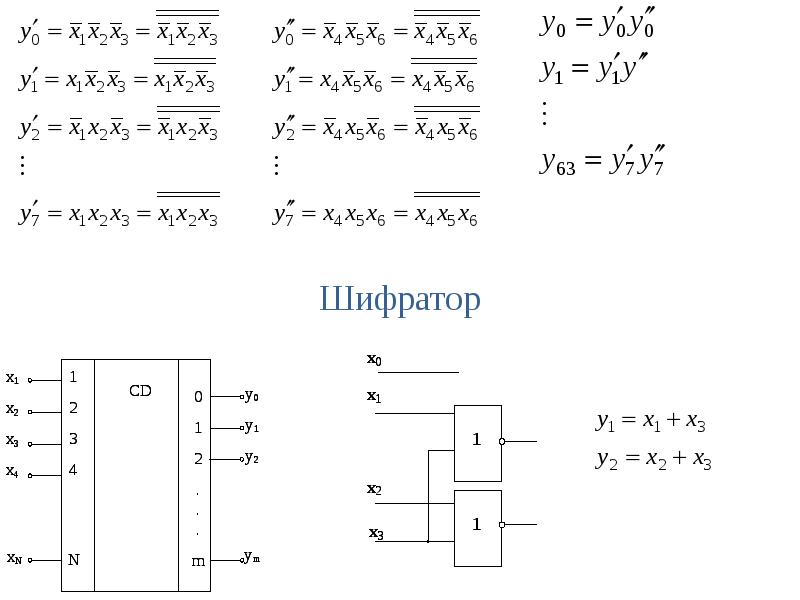

Системы счисления

Слайд 7

Описание слайда:

Дополнительный код Кодирование положительных чисел +25 0 11001 прямой код 0 11001 дополнительный код Кодирование отрицательных чисел – 25 1 11001 – прямой код а) 1 00110 – обратный код б) 1 00110 + 0 00001 1 00111 – дополнительный код Кодирование отрицательных чисел а) 1 00111 – дополнительный код б) 1 11000 в) 1 11000 + 0 00001 1 11001 – прямой код 8 25= 17 0 01000 + 1 00111 1 01111 – дополнительный код 31 25= +6 0 11111 + 1 00111 1| 0 00110 – дополнительный/прямой код

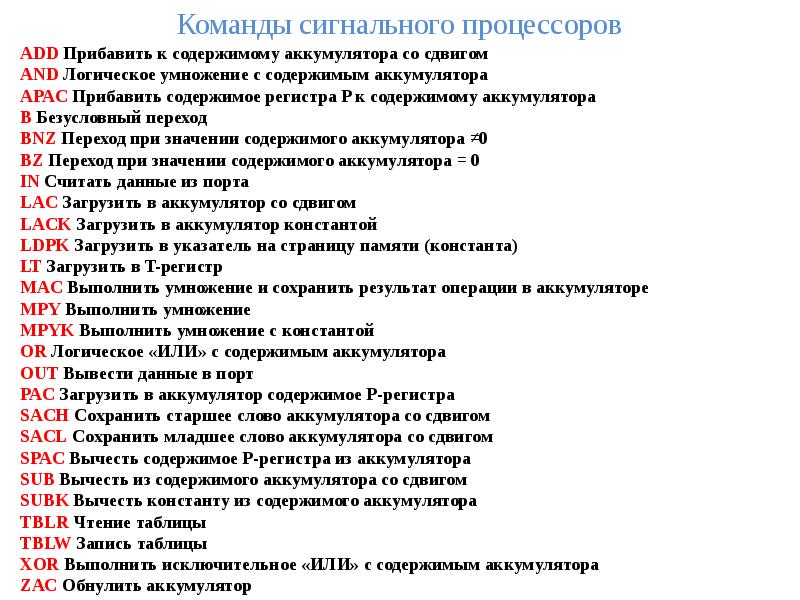

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

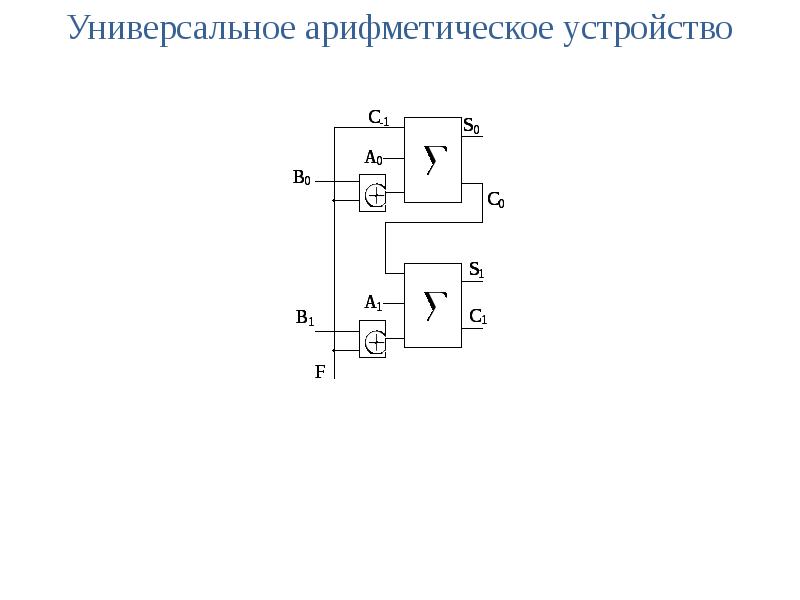

Формирование пилообразного напряжения методом работы накапливающего сумматора

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

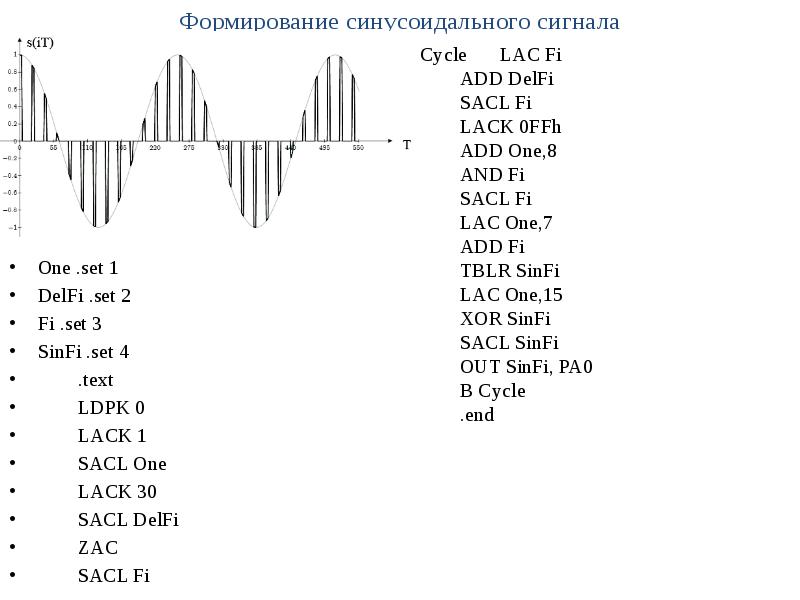

Формирование синусоидального сигнала One .set 1 DelFi .set 2 Fi .set 3 SinFi .set 4 .text LDPK 0 LACK 1 SACL One LACK 30 SACL DelFi ZAC SACL Fi

Слайд 13

Описание слайда:

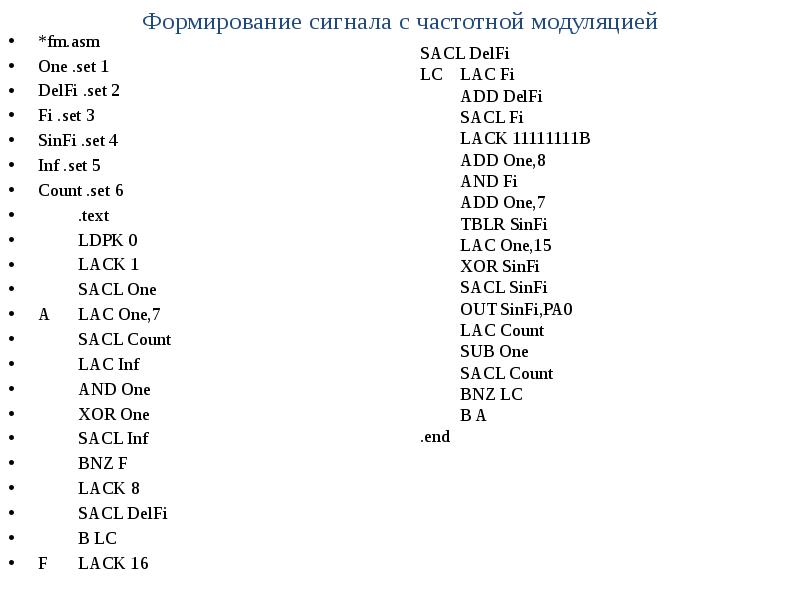

Формирование сигнала с частотной модуляцией *fm.asm One .set 1 DelFi .set 2 Fi .set 3 SinFi .set 4 Inf .set 5 Count .set 6 .text LDPK 0 LACK 1 SACL One A LAC One,7 SACL Count LAC Inf AND One XOR One SACL Inf BNZ F LACK 8 SACL DelFi B LC F LACK 16

Слайд 14

Описание слайда:

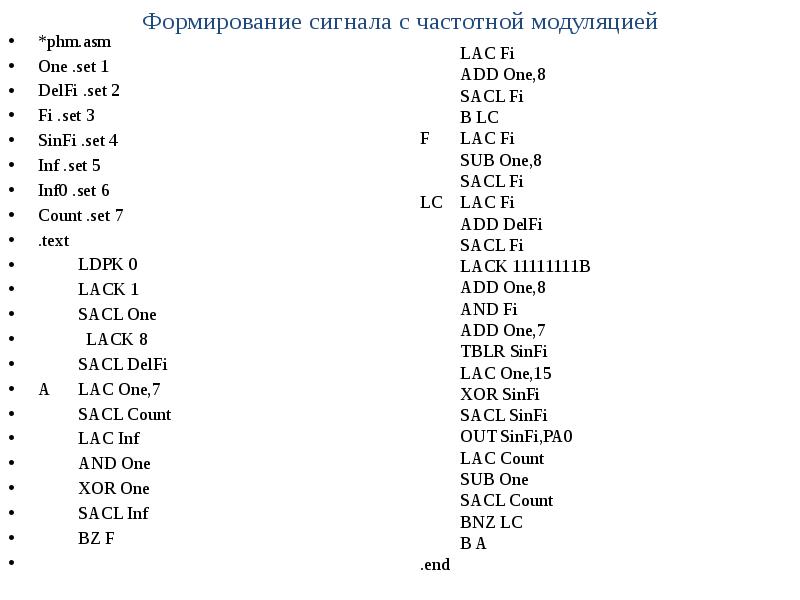

Формирование сигнала с частотной модуляцией *phm.asm One .set 1 DelFi .set 2 Fi .set 3 SinFi .set 4 Inf .set 5 Inf0 .set 6 Count .set 7 .text LDPK 0 LACK 1 SACL One LACK 8 SACL DelFi A LAC One,7 SACL Count LAC Inf AND One XOR One SACL Inf BZ F
