Слайд 1


Схемы замещения трансформаторов и автотрансформаторов. Регулирование коэффициента трансформации.
Описание слайда:
Схемы замещения трансформаторов и автотрансформаторов. Регулирование коэффициента трансформации.

Слайд 2

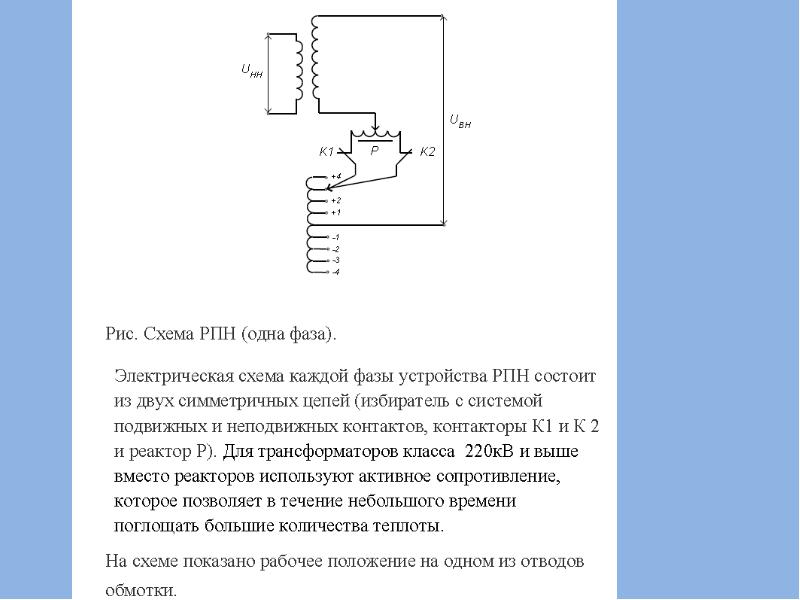

Схемы замещения трансформаторов и автотрансформаторов. Регулирование коэффициента трансформации, слайд №2
Описание слайда:

Слайд 3

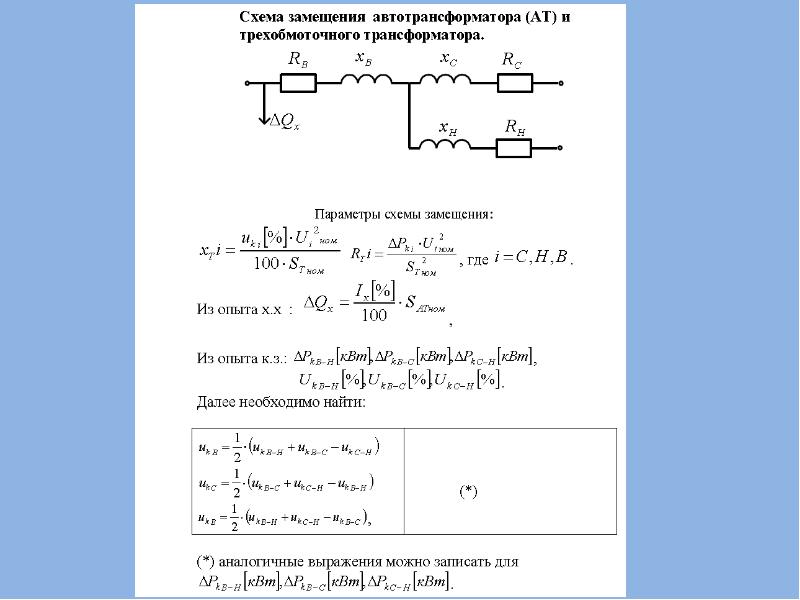

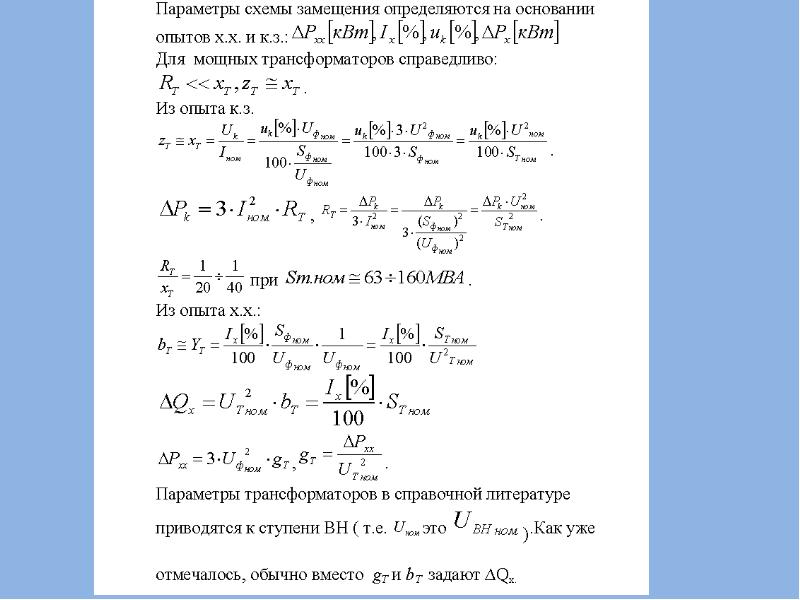

Схемы замещения трансформаторов и автотрансформаторов. Регулирование коэффициента трансформации, слайд №3
Описание слайда:

Слайд 4


Схемы замещения трансформаторов и автотрансформаторов. Регулирование коэффициента трансформации, слайд №4
Описание слайда:

Слайд 5

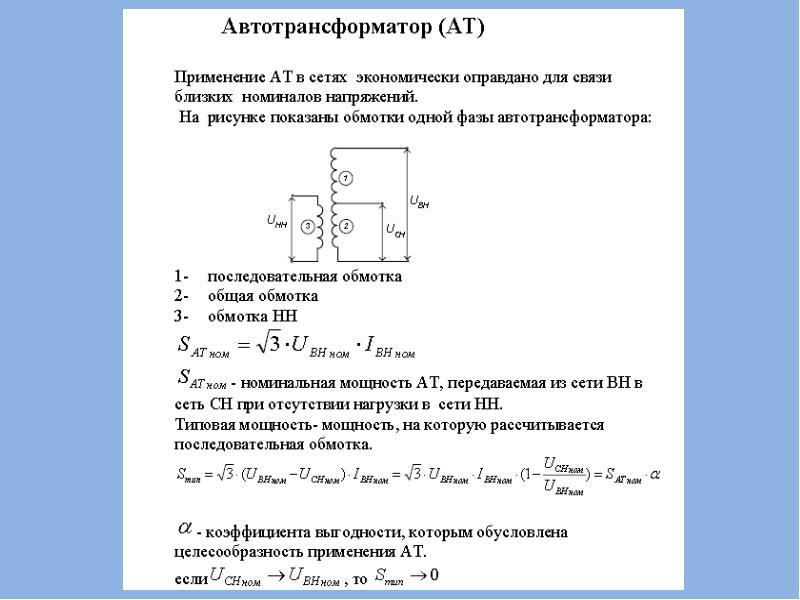

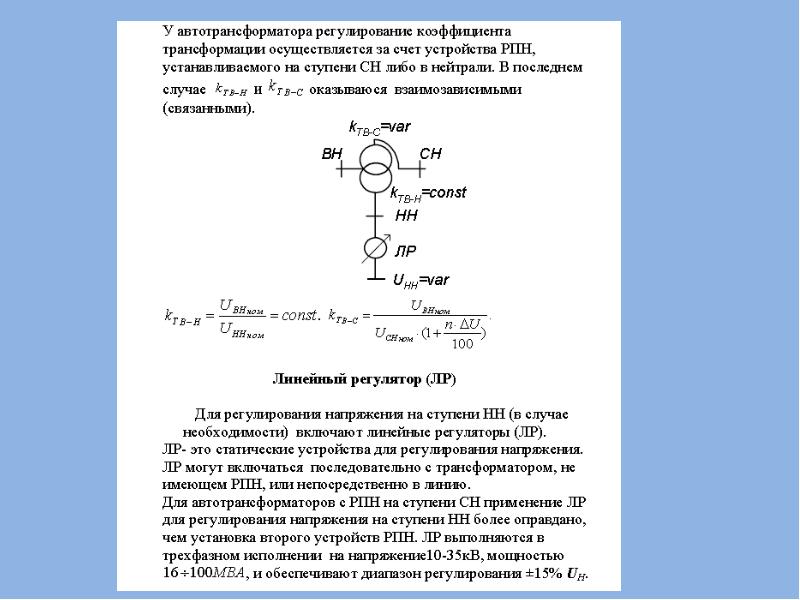

Схемы замещения трансформаторов и автотрансформаторов. Регулирование коэффициента трансформации, слайд №5
Описание слайда:

Слайд 6

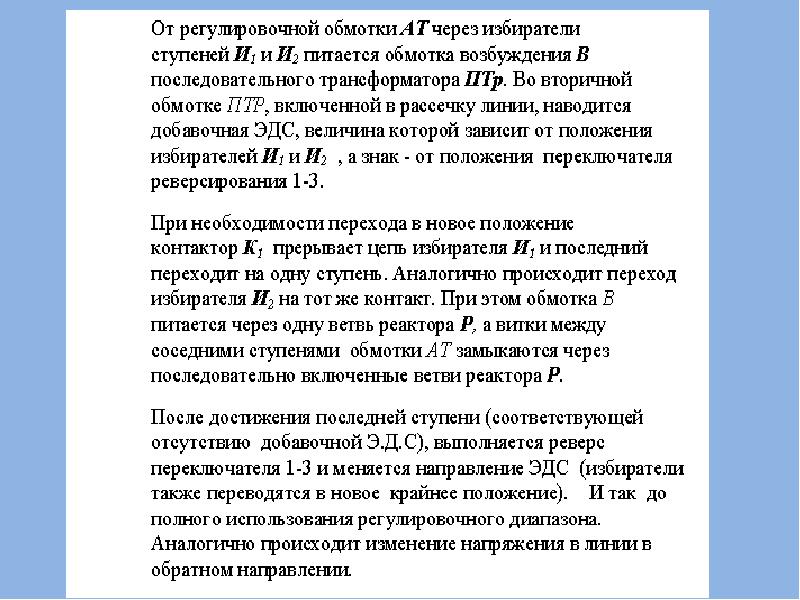

Схемы замещения трансформаторов и автотрансформаторов. Регулирование коэффициента трансформации, слайд №6
Описание слайда:

Слайд 7


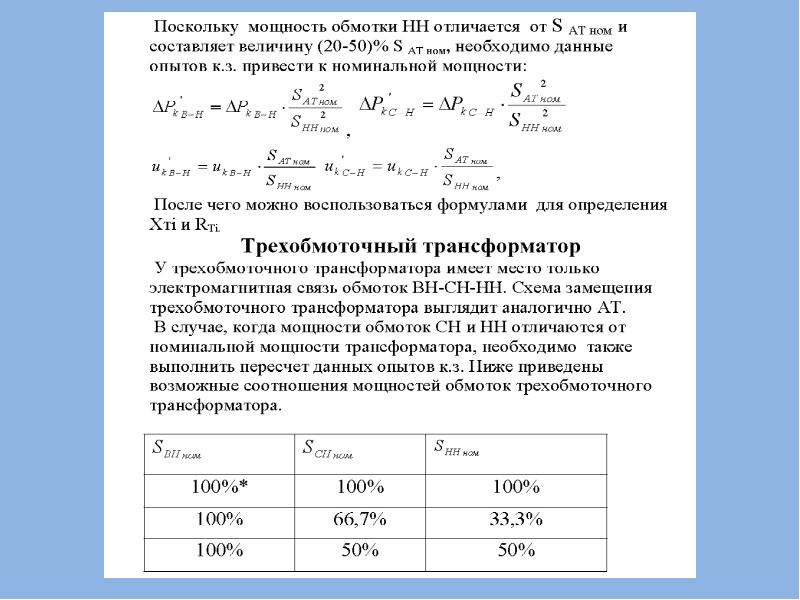

Схемы замещения трансформаторов и автотрансформаторов. Регулирование коэффициента трансформации, слайд №7
Описание слайда:

Слайд 8

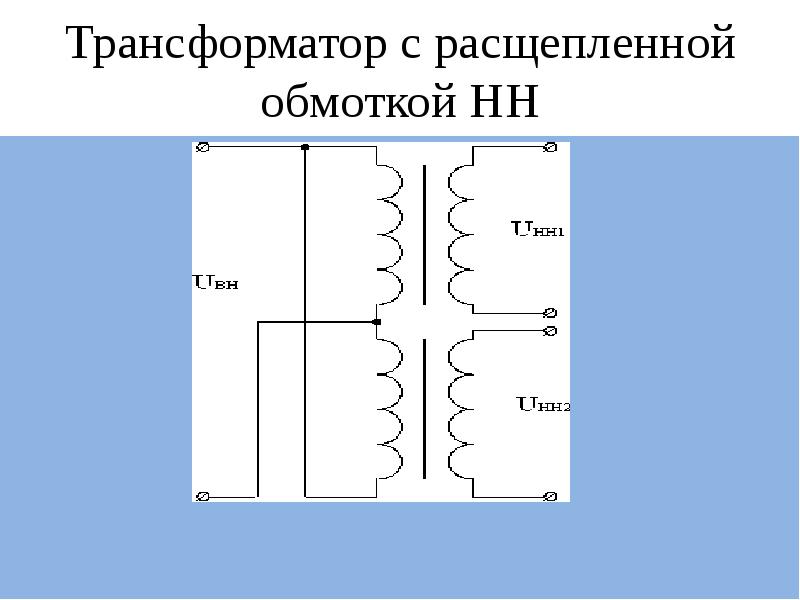

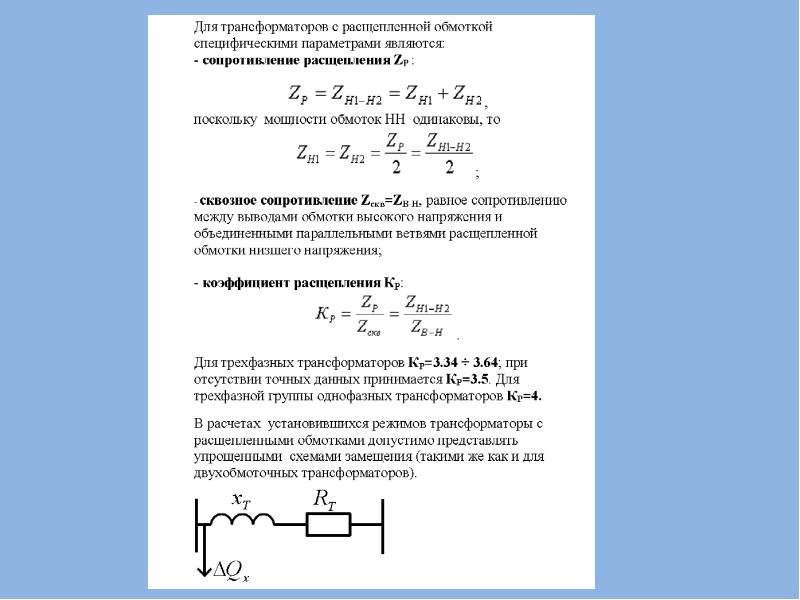

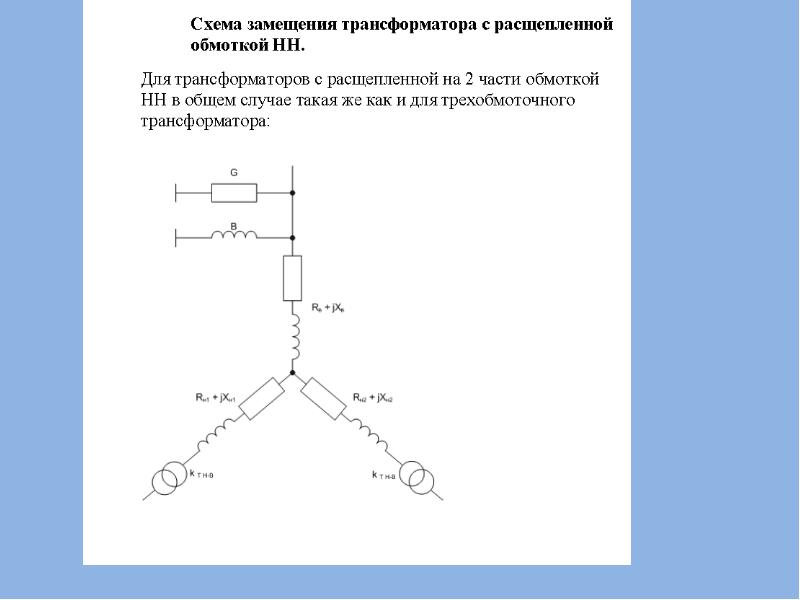

Трансформатор с расщепленной обмоткой НН
Описание слайда:
Трансформатор с расщепленной обмоткой НН

Слайд 9


Схемы замещения трансформаторов и автотрансформаторов. Регулирование коэффициента трансформации, слайд №9
Описание слайда:

Слайд 10


Схемы замещения трансформаторов и автотрансформаторов. Регулирование коэффициента трансформации, слайд №10
Описание слайда:

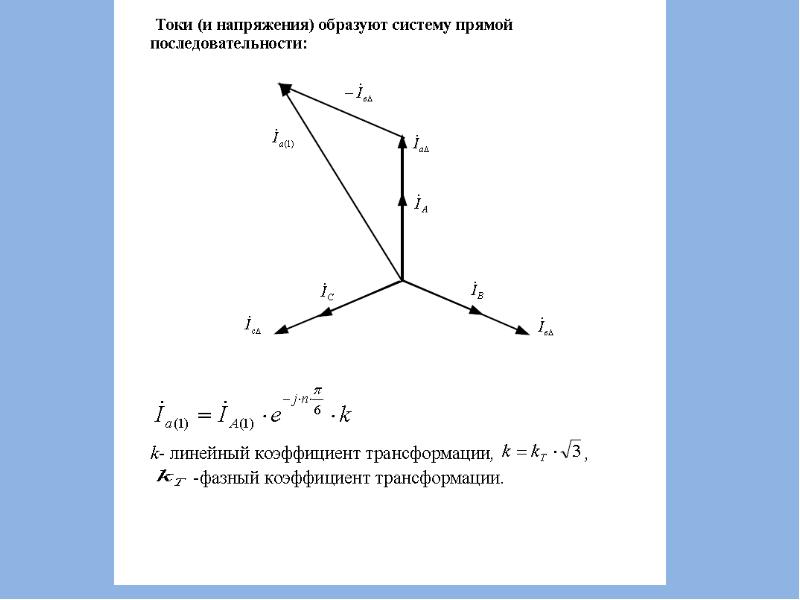

Слайд 11


Схемы замещения трансформаторов и автотрансформаторов. Регулирование коэффициента трансформации, слайд №11
Описание слайда:

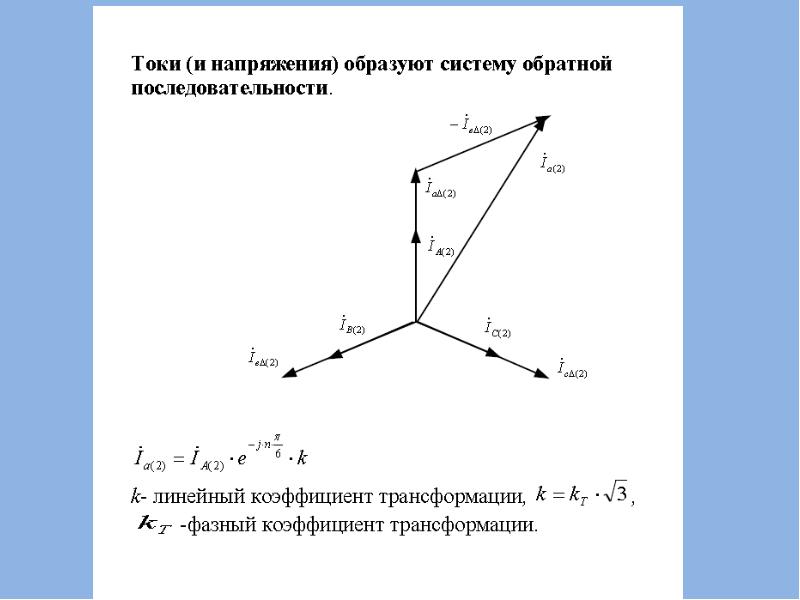

Слайд 12


Схемы замещения трансформаторов и автотрансформаторов. Регулирование коэффициента трансформации, слайд №12
Описание слайда:

Слайд 13


Схемы замещения трансформаторов и автотрансформаторов. Регулирование коэффициента трансформации, слайд №13
Описание слайда:

Слайд 14


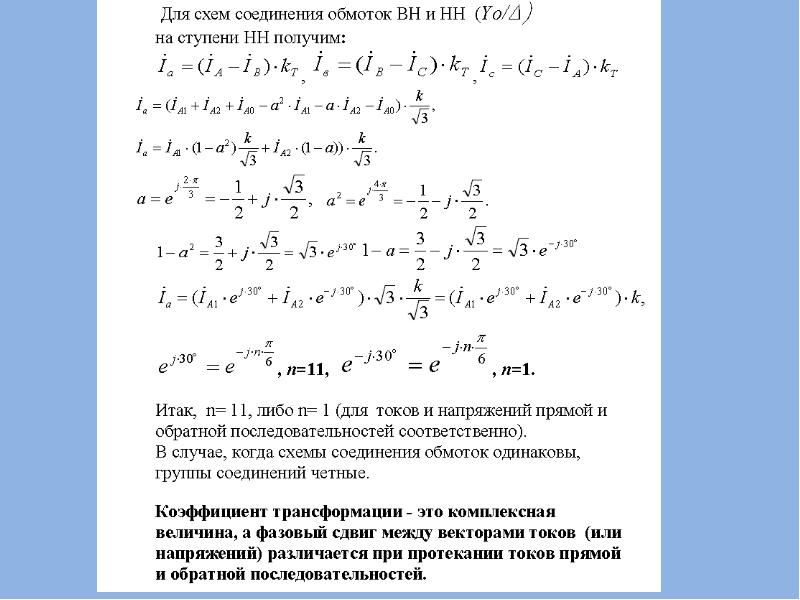

Схемы замещения трансформаторов и автотрансформаторов. Регулирование коэффициента трансформации, слайд №14
Описание слайда:

Слайд 15

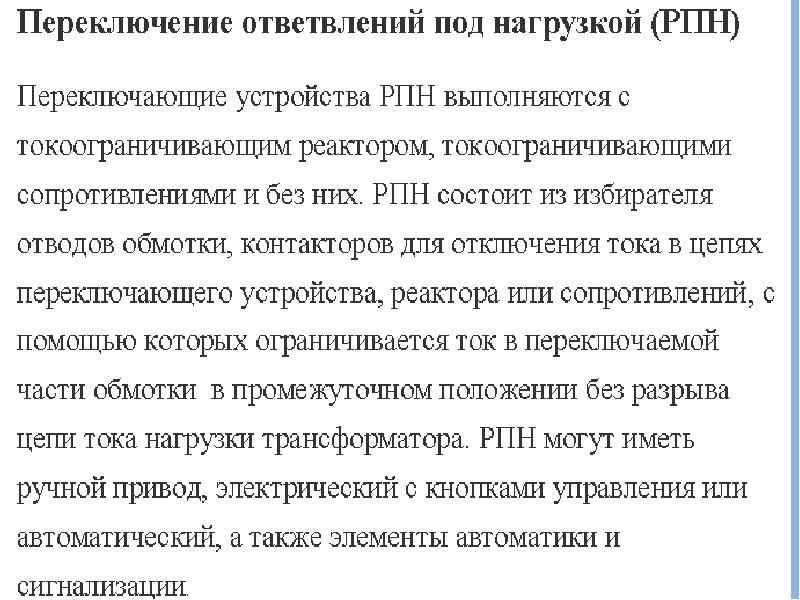

Регулирование коэффициента трансформации без возбуждения (ПБВ) под нагрузкой (РПН)
Описание слайда:
Регулирование коэффициента трансформации без возбуждения (ПБВ) под нагрузкой (РПН)

Слайд 16

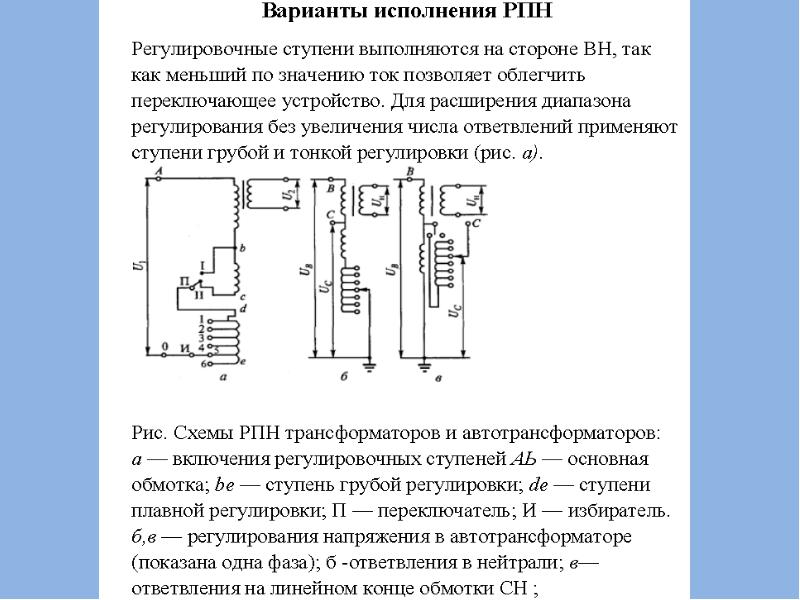

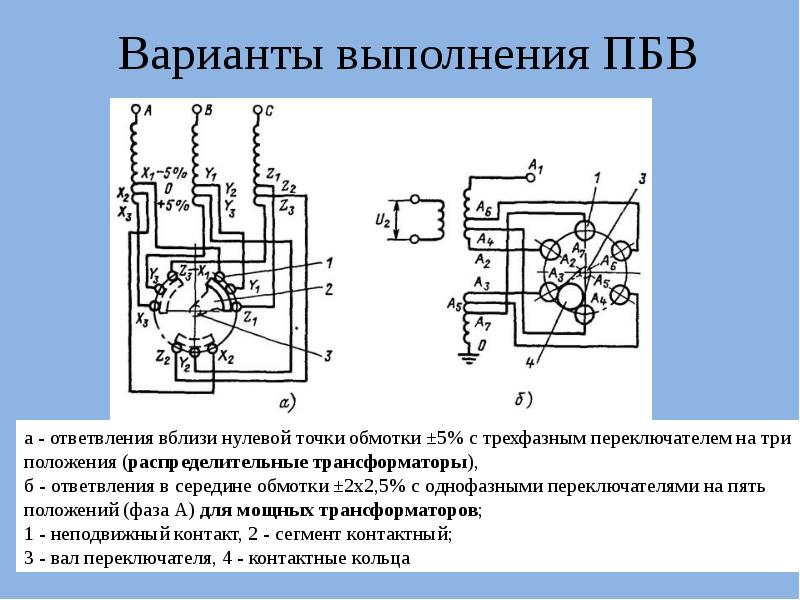

Варианты выполнения ПБВ
Описание слайда:
Варианты выполнения ПБВ

Слайд 17


Устройство ПБВ позволяет регулировать напряжение в пределах ±5%, для чего трансформаторы небольшой мощности кроме основного вывода имеют два...
Описание слайда:

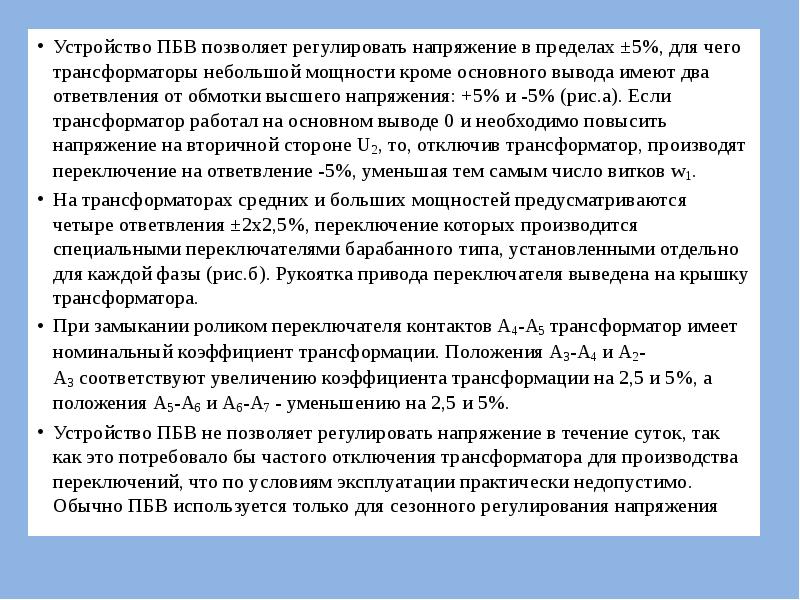

Устройство ПБВ позволяет регулировать напряжение в пределах ±5%, для чего трансформаторы небольшой мощности кроме основного вывода имеют два ответвления от обмотки высшего напряжения: +5% и -5% (рис.а). Если трансформатор работал на основном выводе 0 и необходимо повысить напряжение на вторичной стороне U2, то, отключив трансформатор, производят переключение на ответвление -5%, уменьшая тем самым число витков w1. Устройство ПБВ позволяет регулировать напряжение в пределах ±5%, для чего трансформаторы небольшой мощности кроме основного вывода имеют два ответвления от обмотки высшего напряжения: +5% и -5% (рис.а). Если трансформатор работал на основном выводе 0 и необходимо повысить напряжение на вторичной стороне U2, то, отключив трансформатор, производят переключение на ответвление -5%, уменьшая тем самым число витков w1. На трансформаторах средних и больших мощностей предусматриваются четыре ответвления ±2х2,5%, переключение которых производится специальными переключателями барабанного типа, установленными отдельно для каждой фазы (рис.б). Рукоятка привода переключателя выведена на крышку трансформатора. При замыкании роликом переключателя контактов A4-A5 трансформатор имеет номинальный коэффициент трансформации. Положения А3-А4 и А2-А3 соответствуют увеличению коэффициента трансформации на 2,5 и 5%, а положения А5-А6 и А6-А7 - уменьшению на 2,5 и 5%. Устройство ПБВ не позволяет регулировать напряжение в течение суток, так как это потребовало бы частого отключения трансформатора для производства переключений, что по условиям эксплуатации практически недопустимо. Обычно ПБВ используется только для сезонного регулирования напряжения

Слайд 18


Схемы замещения трансформаторов и автотрансформаторов. Регулирование коэффициента трансформации, слайд №18
Описание слайда:

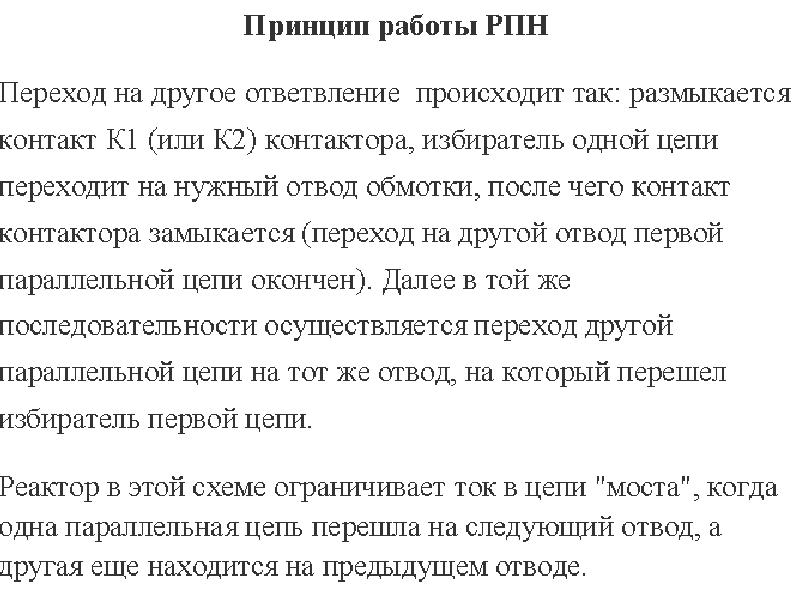

Слайд 19


Схемы замещения трансформаторов и автотрансформаторов. Регулирование коэффициента трансформации, слайд №19
Описание слайда:

Слайд 20


Схемы замещения трансформаторов и автотрансформаторов. Регулирование коэффициента трансформации, слайд №20
Описание слайда:

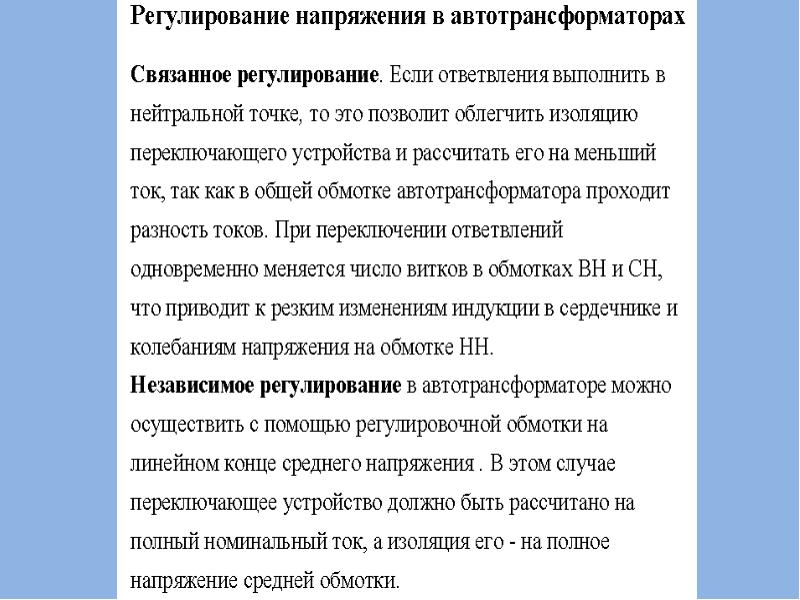

Слайд 21


Схемы замещения трансформаторов и автотрансформаторов. Регулирование коэффициента трансформации, слайд №21
Описание слайда:

Слайд 22


Схемы замещения трансформаторов и автотрансформаторов. Регулирование коэффициента трансформации, слайд №22
Описание слайда:

Слайд 23

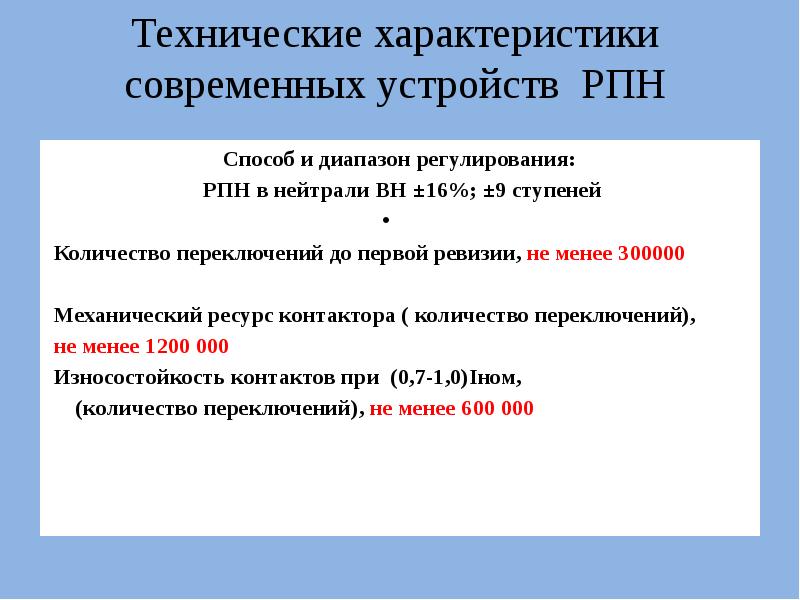

Технические характеристики современных устройств РПН Способ и диапазон регулирования: РПН в нейтрали ВН ±16%; ±9 ступеней Количество переключений до...
Описание слайда:
Технические характеристики современных устройств РПН Способ и диапазон регулирования: РПН в нейтрали ВН ±16%; ±9 ступеней Количество переключений до первой ревизии, не менее 300000 Механический ресурс контактора ( количество переключений), не менее 1200 000 Износостойкость контактов при (0,7-1,0)Iном, (количество переключений), не менее 600 000

Слайд 24

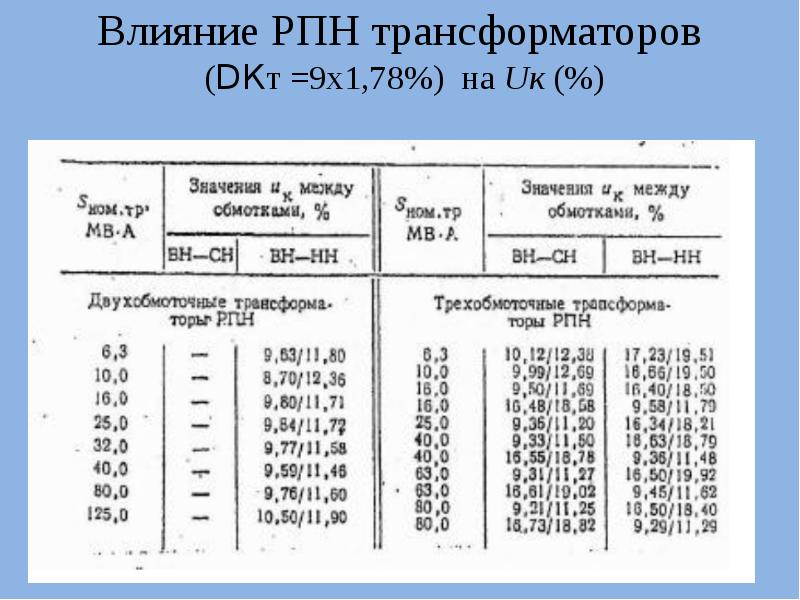

Влияние РПН трансформаторов (DКт =9х1,78%) на Uк (%)
Описание слайда:
Влияние РПН трансформаторов (DКт =9х1,78%) на Uк (%)

Слайд 25

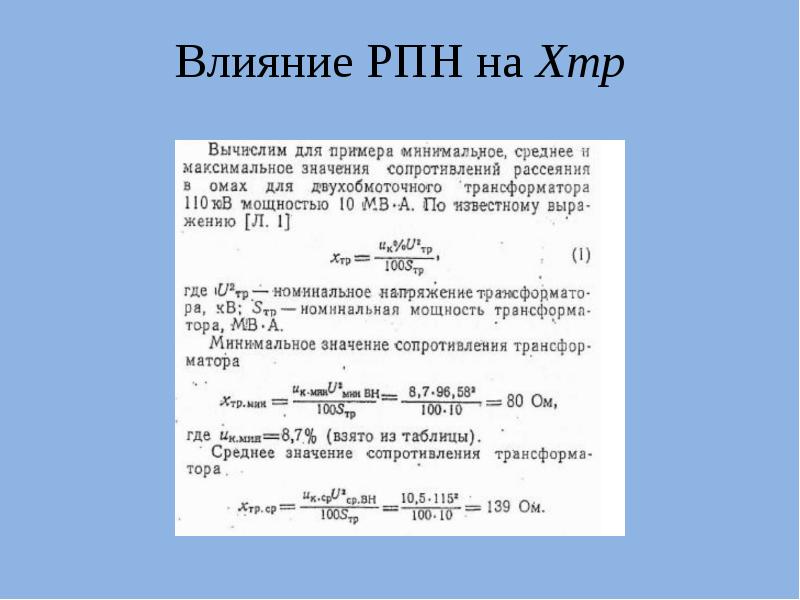

Влияние РПН на Xтр
Описание слайда:
Влияние РПН на Xтр

Слайд 26

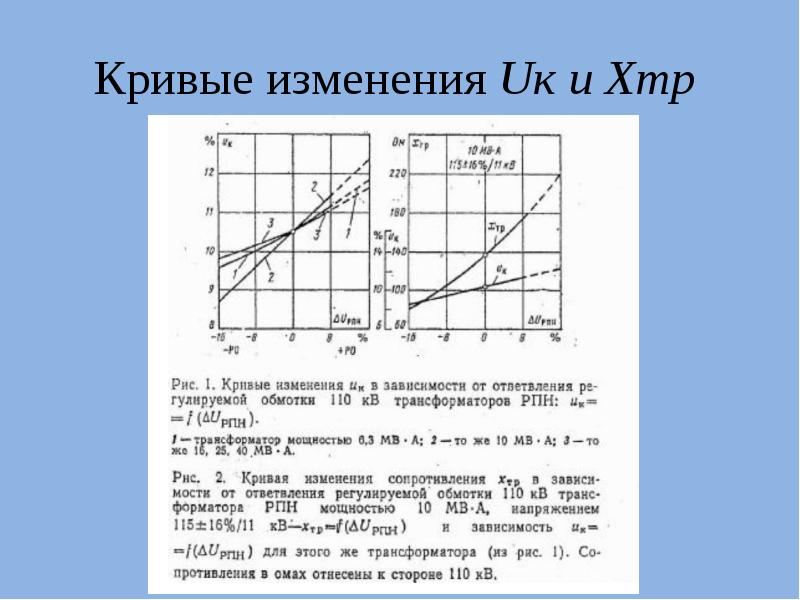

Кривые изменения Uк и Xтр
Описание слайда:
Кривые изменения Uк и Xтр

Слайд 27


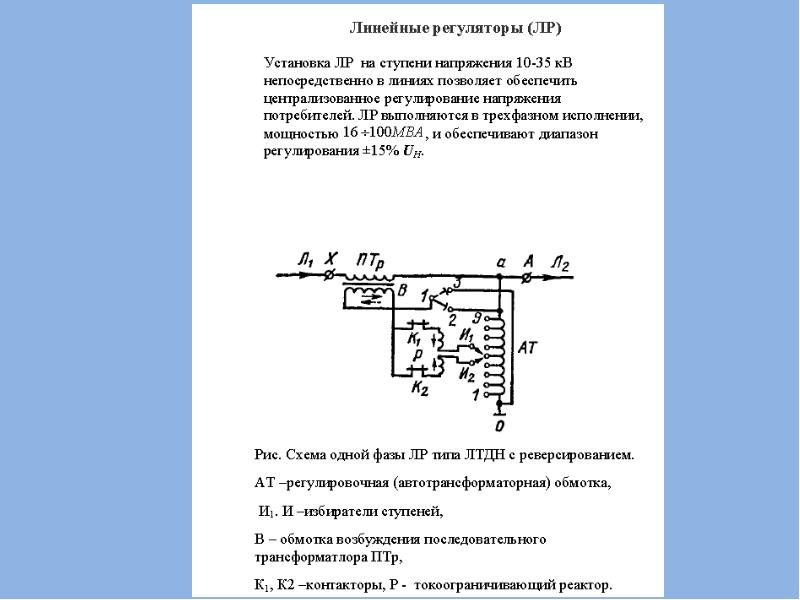

Схемы замещения трансформаторов и автотрансформаторов. Регулирование коэффициента трансформации, слайд №27
Описание слайда:

Слайд 28


Схемы замещения трансформаторов и автотрансформаторов. Регулирование коэффициента трансформации, слайд №28
Описание слайда:
