Вы можете ознакомиться и скачать презентацию на тему Т8 РЛС Б І В.ppt. Доклад-сообщение содержит 36 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

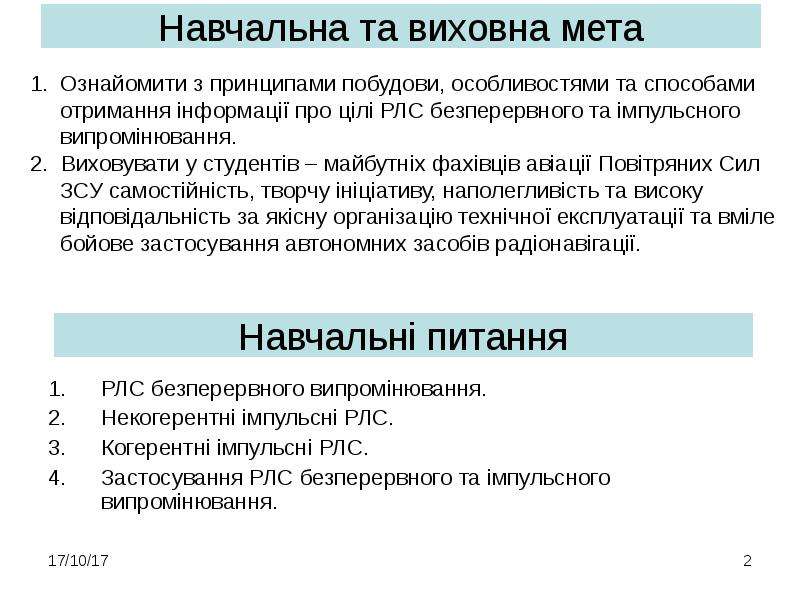

РЛС безперервного випромінювання. РЛС безперервного випромінювання. Некогерентні імпульсні РЛС. Когерентні імпульсні РЛС. Застосування РЛС безперервного та імпульсного випромінювання.

Слайд 3

Описание слайда:

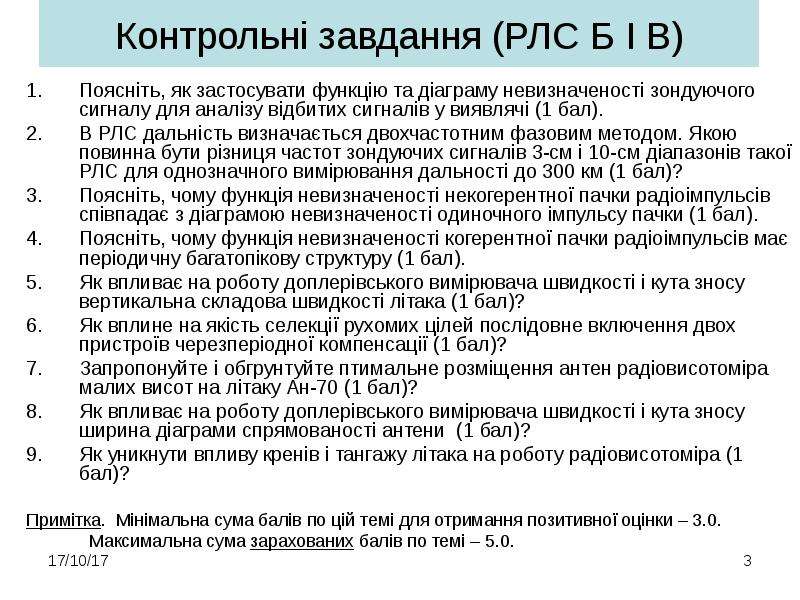

Контрольні завдання (РЛС Б І В) Поясніть, як застосувати функцію та діаграму невизначеності зондуючого сигналу для аналізу відбитих сигналів у виявлячі (1 бал). В РЛС дальність визначається двохчастотним фазовим методом. Якою повинна бути різниця частот зондуючих сигналів 3-см і 10-см діапазонів такої РЛС для однозначного вимірювання дальності до 300 км (1 бал)? Поясніть, чому функція невизначеності некогерентної пачки радіоімпульсів співпадає з діаграмою невизначеності одиночного імпульсу пачки (1 бал). Поясніть, чому функція невизначеності когерентної пачки радіоімпульсів має періодичну багатопікову структуру (1 бал). Як впливає на роботу доплерівського вимірювача швидкості і кута зносу вертикальна складова швидкості літака (1 бал)? Як вплине на якість селекції рухомих цілей послідовне включення двох пристроїв черезперіодної компенсації (1 бал)? Запропонуйте і обгрунтуйте птимальне розміщення антен радіовисотоміра малих висот на літаку Ан-70 (1 бал)? Як впливає на роботу доплерівського вимірювача швидкості і кута зносу ширина діаграми спрямованості антени (1 бал)? Як уникнути впливу кренів і тангажу літака на роботу радіовисотоміра (1 бал)? Примітка. Мінімальна сума балів по цій темі для отримання позитивної оцінки – 3.0. Максимальна сума зарахованих балів по темі – 5.0.

Слайд 4

Описание слайда:

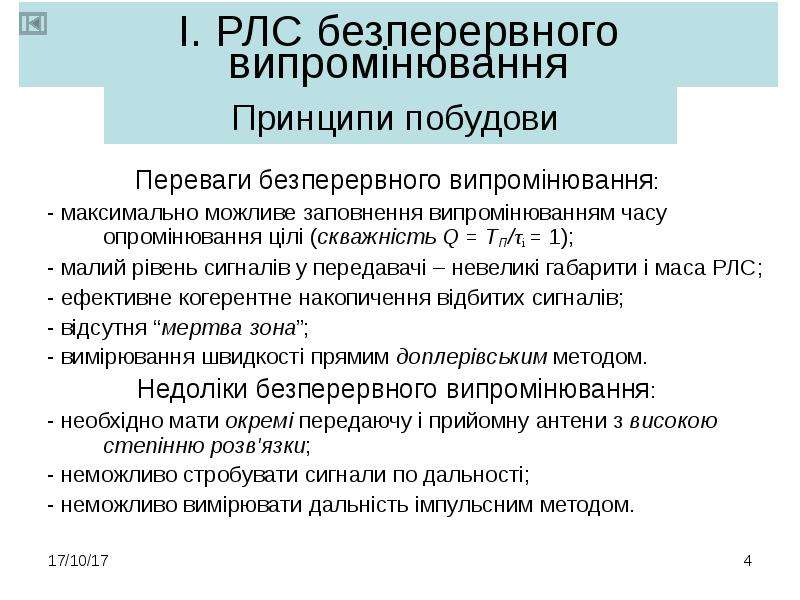

І. РЛС безперервного випромінювання Переваги безперервного випромінювання: - максимально можливе заповнення випромінюванням часу опромінювання цілі (скважність Q = TП/τі = 1); - малий рівень сигналів у передавачі – невеликі габарити і маса РЛС; - ефективне когерентне накопичення відбитих сигналів; - відсутня “мертва зона”; - вимірювання швидкості прямим доплерівським методом. Недоліки безперервного випромінювання: - необхідно мати окремі передаючу і прийомну антени з високою степінню розв'язки; - неможливо стробувати сигнали по дальності; - неможливо вимірювати дальність імпульсним методом.

Слайд 5

Описание слайда:

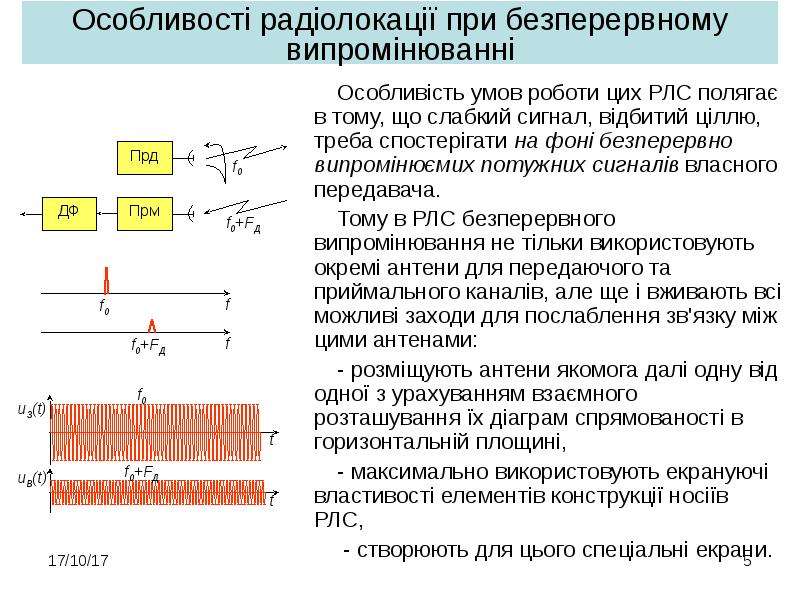

Особливості радіолокації при безперервному випромінюванні Особливість умов роботи цих РЛС полягає в тому, що слабкий сигнал, відбитий ціллю, треба спостерігати на фоні безперервно випромінюємих потужних сигналів власного передавача. Тому в РЛС безперервного випромінювання не тільки використовують окремі антени для передаючого та приймального каналів, але ще і вживають всі можливі заходи для послаблення зв'язку між цими антенами: - розміщують антени якомога далі одну від одної з урахуванням взаємного розташування їх діаграм спрямованості в горизонтальній площині, - максимально використовують екрануючі властивості елементів конструкції носіїв РЛС, - створюють для цього спеціальні екрани.

Слайд 6

Описание слайда:

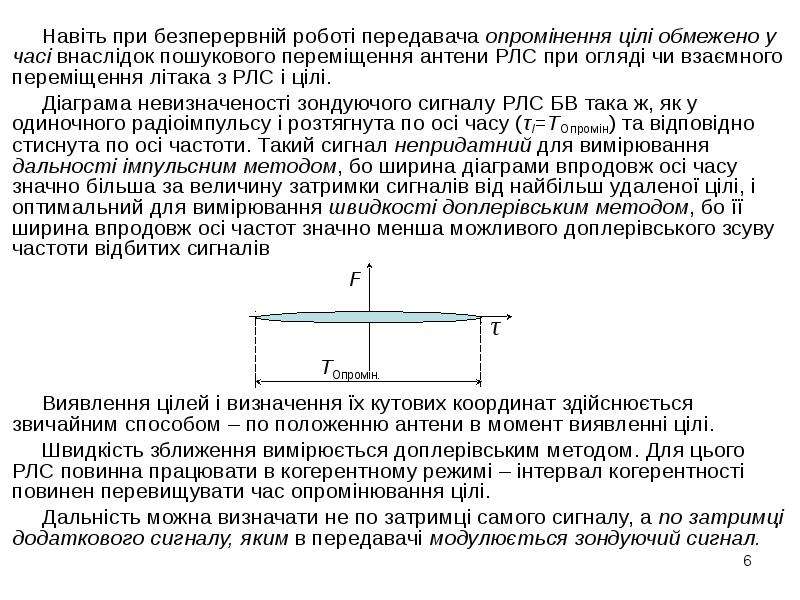

Навіть при безперервній роботі передавача опромінення цілі обмежено у часі внаслідок пошукового переміщення антени РЛС при огляді чи взаємного переміщення літака з РЛС і цілі. Навіть при безперервній роботі передавача опромінення цілі обмежено у часі внаслідок пошукового переміщення антени РЛС при огляді чи взаємного переміщення літака з РЛС і цілі. Діаграма невизначеності зондуючого сигналу РЛС БВ така ж, як у одиночного радіоімпульсу і розтягнута по осі часу (τІ=ТОпромін) та відповідно стиснута по осі частоти. Такий сигнал непридатний для вимірювання дальності імпульсним методом, бо ширина діаграми впродовж осі часу значно більша за величину затримки сигналів від найбільш удаленої цілі, і оптимальний для вимірювання швидкості доплерівським методом, бо її ширина впродовж осі частот значно менша можливого доплерівського зсуву частоти відбитих сигналів Виявлення цілей і визначення їх кутових координат здійснюється звичайним способом – по положенню антени в момент виявленні цілі. Швидкість зближення вимірюється доплерівським методом. Для цього РЛС повинна працювати в когерентному режимі – інтервал когерентності повинен перевищувати час опромінювання цілі. Дальність можна визначати не по затримці самого сигналу, а по затримці додаткового сигналу, яким в передавачі модулюється зондуючий сигнал.

Слайд 7

Описание слайда:

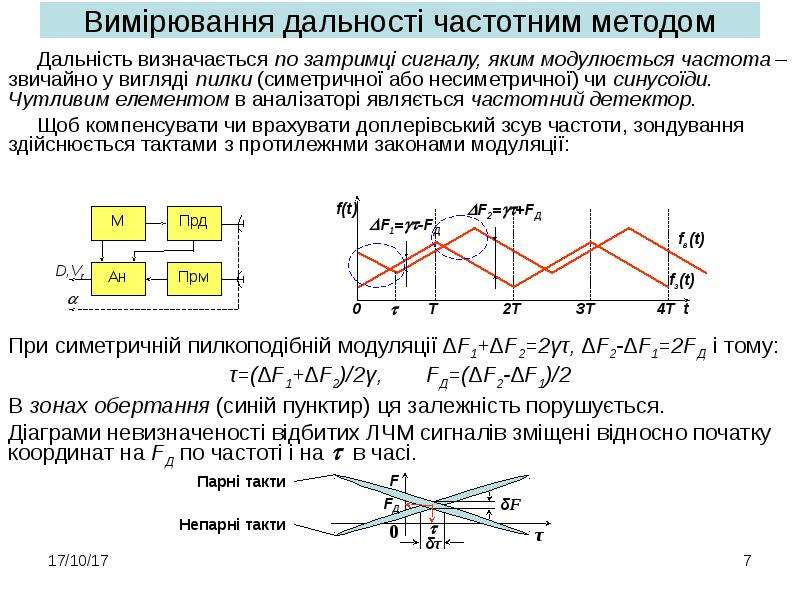

Вимірювання дальності частотним методом Дальність визначається по затримці сигналу, яким модулюється частота – звичайно у вигляді пилки (симетричної або несиметричної) чи синусоїди. Чутливим елементом в аналізаторі являється частотний детектор. Щоб компенсувати чи врахувати доплерівський зсув частоти, зондування здійснюється тактами з протилежнми законами модуляції:

Слайд 8

Описание слайда:

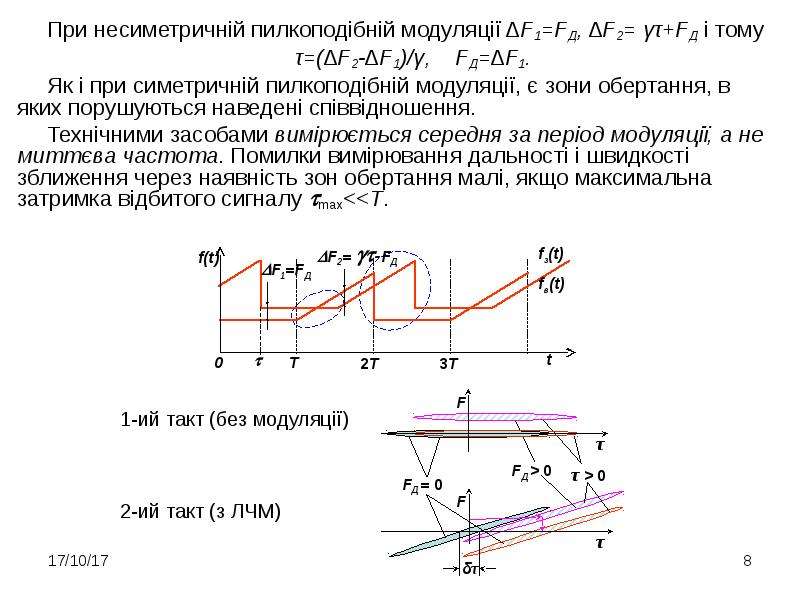

При несиметричній пилкоподібній модуляції ∆F1=FД, ∆F2= γτ+FД і тому При несиметричній пилкоподібній модуляції ∆F1=FД, ∆F2= γτ+FД і тому τ=(∆F2-∆F1)/γ, FД=∆F1. Як і при симетричній пилкоподібній модуляції, є зони обертання, в яких порушуються наведені співвідношення. Технічними засобами вимірюється середня за період модуляції, а не миттєва частота. Помилки вимірювання дальності і швидкості зближення через наявність зон обертання малі, якщо максимальна затримка відбитого сигналу max

Слайд 9

Описание слайда:

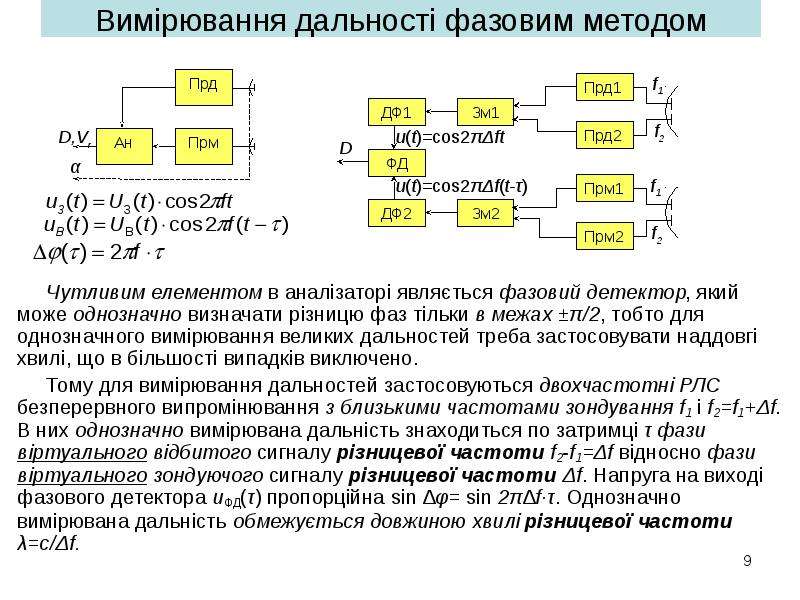

Вимірювання дальності фазовим методом Чутливим елементом в аналізаторі являється фазовий детектор, який може однозначно визначати різницю фаз тільки в межах ±π/2, тобто для однозначного вимірювання великих дальностей треба застосовувати наддовгі хвилі, що в більшості випадків виключено. Тому для вимірювання дальностей застосовуються двохчастотні РЛС безперервного випромінювання з близькими частотами зондування f1 і f2=f1+Δf. В них однозначно вимірювана дальність знаходиться по затримці τ фази віртуального відбитого сигналу різницевої частоти f2-f1=Δf відносно фази віртуального зондуючого сигналу різницевої частоти Δf. Напруга на виході фазового детектора uФД(τ) пропорційна sin ∆φ= sin 2π∆f·τ. Однозначно вимірювана дальність обмежується довжиною хвилі різницевої частоти λ=с/Δf.

Слайд 10

Описание слайда:

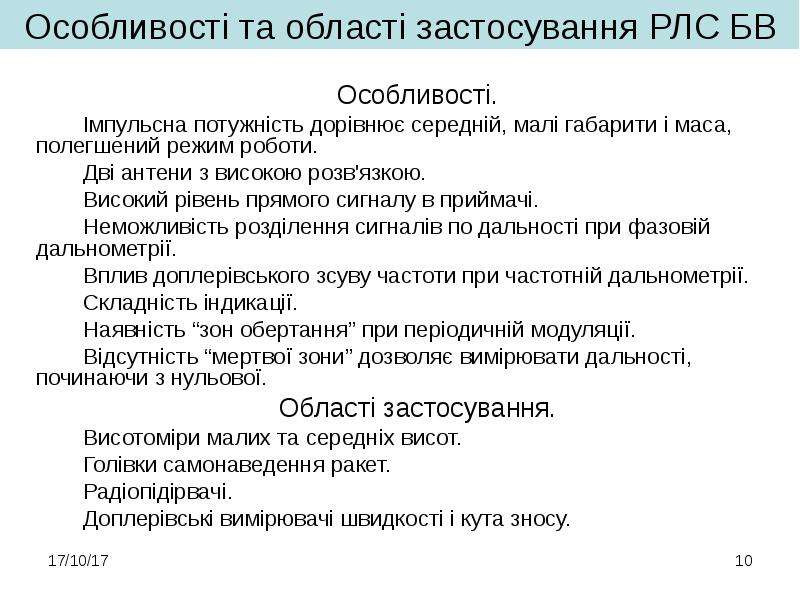

Особливості та області застосування РЛС БВ Особливості. Імпульсна потужність дорівнює середній, малі габарити і маса, полегшений режим роботи. Дві антени з високою розв'язкою. Високий рівень прямого сигналу в приймачі. Неможливість розділення сигналів по дальності при фазовій дальнометрії. Вплив доплерівського зсуву частоти при частотній дальнометрії. Складність індикації. Наявність “зон обертання” при періодичній модуляції. Відсутність “мертвої зони” дозволяє вимірювати дальності, починаючи з нульової. Області застосування. Висотоміри малих та середніх висот. Голівки самонаведення ракет. Радіопідірвачі. Доплерівські вимірювачі швидкості і кута зносу.

Слайд 11

Описание слайда:

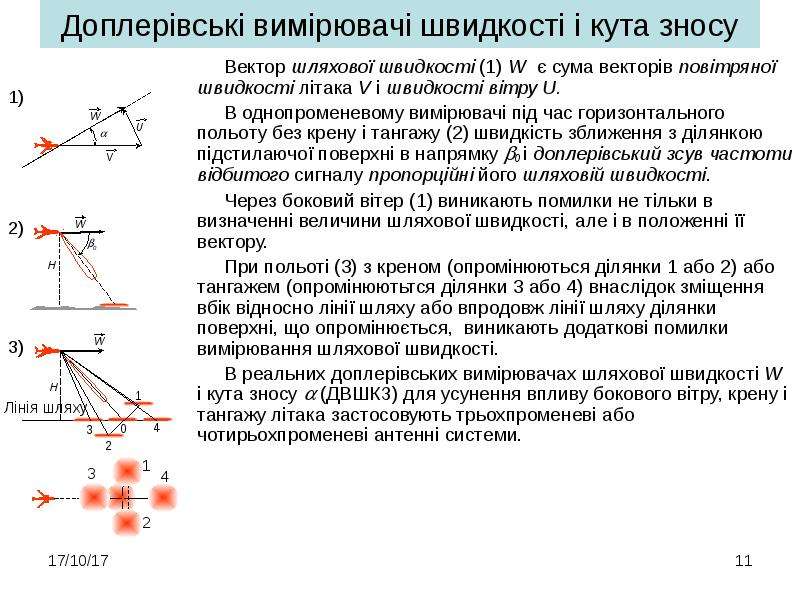

Доплерівські вимірювачі швидкості і кута зносу Вектор шляхової швидкості (1) W є сума векторів повітряної швидкості літака V і швидкості вітру U. В однопроменевому вимірювачі під час горизонтального польоту без крену і тангажу (2) швидкість зближення з ділянкою підстилаючої поверхні в напрямку 0 і доплерівський зсув частоти відбитого сигналу пропорційні його шляховій швидкості. Через боковий вітер (1) виникають помилки не тільки в визначенні величини шляхової швидкості, але і в положенні її вектору. При польоті (3) з креном (опромінюються ділянки 1 або 2) або тангажем (опромінюютьтся ділянки 3 або 4) внаслідок зміщення вбік відносно лінії шляху або впродовж лінії шляху ділянки поверхні, що опромінюється, виникають додаткові помилки вимірювання шляхової швидкості. В реальних доплерівських вимірювачах шляхової швидкості W і кута зносу  (ДВШКЗ) для усунення впливу бокового вітру, крену і тангажу літака застосовують трьохпроменеві або чотирьохпроменеві антенні системи.

Слайд 12

Описание слайда:

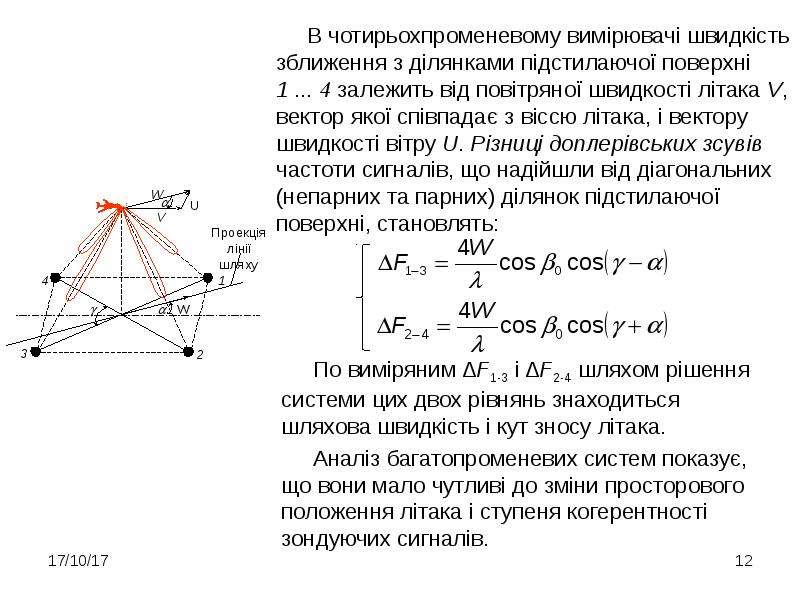

В чотирьохпроменевому вимірювачі швидкість зближення з ділянками підстилаючої поверхні 1 ... 4 залежить від повітряної швидкості літака V, вектор якої співпадає з віссю літака, і вектору швидкості вітру U. Різниці доплерівських зсувів частоти сигналів, що надійшли від діагональних (непарних та парних) ділянок підстилаючої поверхні, становлять: В чотирьохпроменевому вимірювачі швидкість зближення з ділянками підстилаючої поверхні 1 ... 4 залежить від повітряної швидкості літака V, вектор якої співпадає з віссю літака, і вектору швидкості вітру U. Різниці доплерівських зсувів частоти сигналів, що надійшли від діагональних (непарних та парних) ділянок підстилаючої поверхні, становлять:

Слайд 13

Описание слайда:

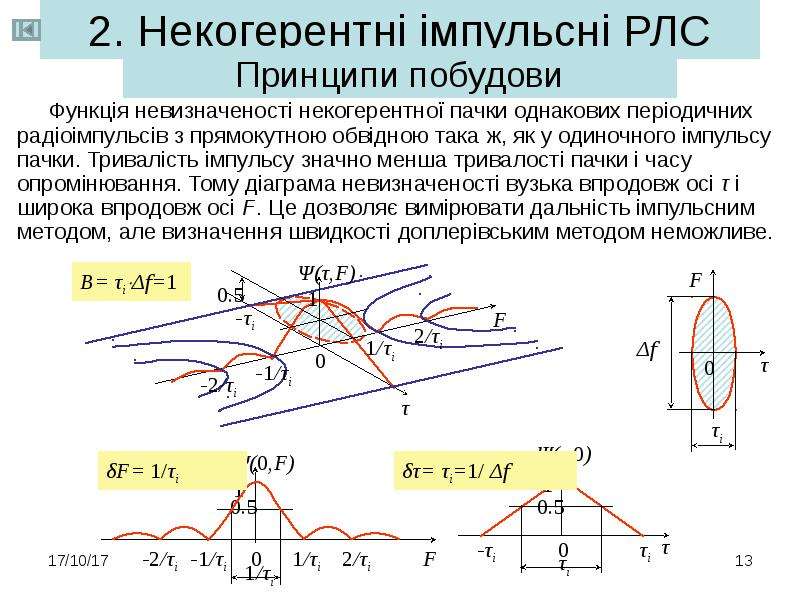

2. Некогерентні імпульсні РЛС Функція невизначеності некогерентної пачки однакових періодичних радіоімпульсів з прямокутною обвідною така ж, як у одиночного імпульсу пачки. Тривалість імпульсу значно менша тривалості пачки і часу опромінювання. Тому діаграма невизначеності вузька впродовж осі τ і широка впродовж осі F. Це дозволяє вимірювати дальність імпульсним методом, але визначення швидкості доплерівським методом неможливе.

Слайд 14

Описание слайда:

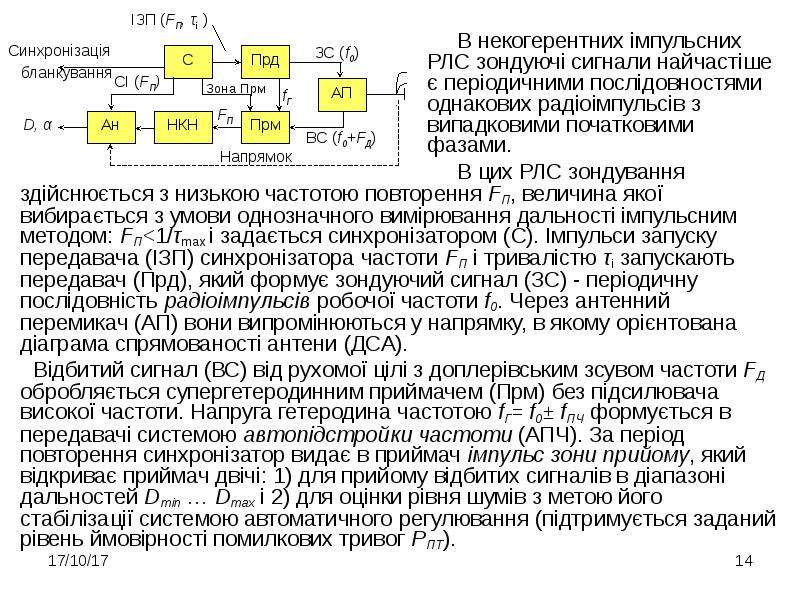

здійснюється з низькою частотою повторення FП, величина якої вибирається з умови однозначного вимірювання дальності імпульсним методом: FП

Слайд 15

Описание слайда:

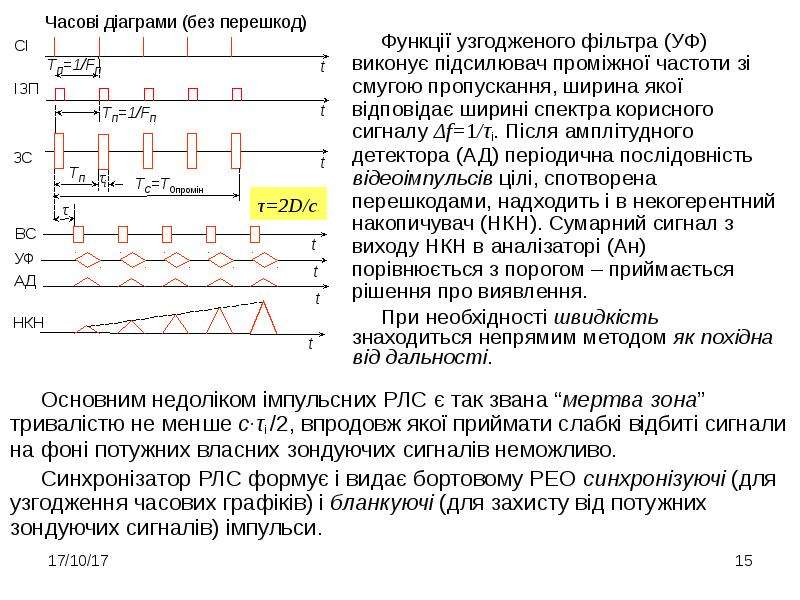

Основним недоліком імпульсних РЛС є так звана “мертва зона” тривалістю не менше с·τі /2, впродовж якої приймати слабкі відбиті сигнали на фоні потужних власних зондуючих сигналів неможливо. Основним недоліком імпульсних РЛС є так звана “мертва зона” тривалістю не менше с·τі /2, впродовж якої приймати слабкі відбиті сигнали на фоні потужних власних зондуючих сигналів неможливо. Синхронізатор РЛС формує і видає бортовому РЕО синхронізуючі (для узгодження часових графіків) і бланкуючі (для захисту від потужних зондуючих сигналів) імпульси.

Слайд 16

Описание слайда:

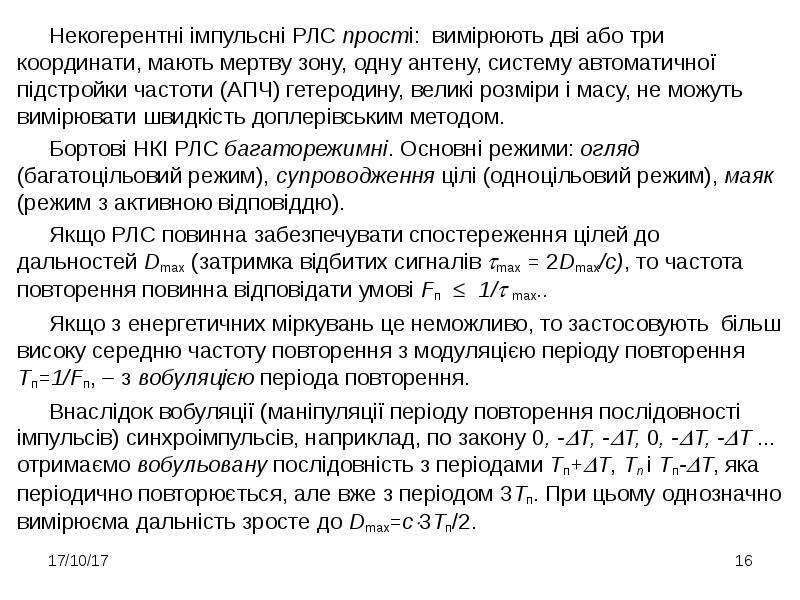

Некогерентні імпульсні РЛС прості: вимірюють дві або три координати, мають мертву зону, одну антену, систему автоматичної підстройки частоти (АПЧ) гетеродину, великі розміри і масу, не можуть вимірювати швидкість доплерівським методом. Некогерентні імпульсні РЛС прості: вимірюють дві або три координати, мають мертву зону, одну антену, систему автоматичної підстройки частоти (АПЧ) гетеродину, великі розміри і масу, не можуть вимірювати швидкість доплерівським методом. Бортові НКІ РЛС багаторежимні. Основні режими: огляд (багатоцільовий режим), супроводження цілі (одноцільовий режим), маяк (режим з активною відповіддю). Якщо РЛС повинна забезпечувати спостереження цілей до дальностей Dmax (затримка відбитих сигналів max = 2Dmax/с), то частота повторення повинна відповідати умові Fп  1/ max.. Якщо з енергетичних міркувань це неможливо, то застосовують більш високу середню частоту повторення з модуляцією періоду повторення Тп=1/Fп, – з вобуляцією періода повторення. Внаслідок вобуляції (маніпуляції періоду повторення послідовності імпульсів) синхроімпульсів, наприклад, по закону 0, -Т, -Т, 0, -Т, -Т ... отримаємо вобульовану послідовність з періодами Тп+Т, Тп і Тп-Т, яка періодично повторюється, але вже з періодом 3Тп. При цьому однозначно вимірюєма дальність зросте до Dmax=с3Тп/2.

Слайд 17

Описание слайда:

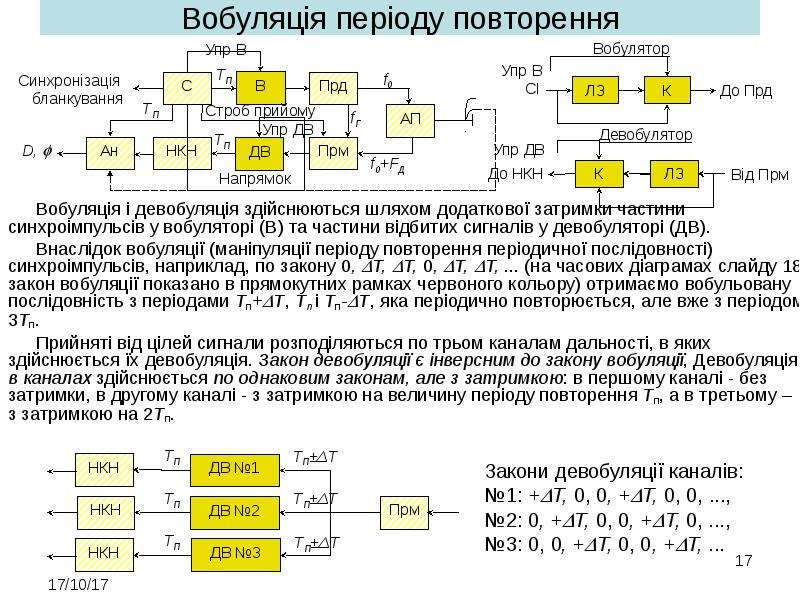

Вобуляція періоду повторення Вобуляція і девобуляція здійснюються шляхом додаткової затримки частини синхроімпульсів у вобуляторі (В) та частини відбитих сигналів у девобуляторі (ДВ). Внаслідок вобуляції (маніпуляції періоду повторення періодичної послідовності) синхроімпульсів, наприклад, по закону 0, Т, Т, 0, Т, Т, ... (на часових діаграмах слайду 18 закон вобуляції показано в прямокутних рамках червоного кольору) отримаємо вобульовану послідовність з періодами Тп+Т, Тп і Тп-Т, яка періодично повторюється, але вже з періодом 3Тп. Прийняті від цілей сигнали розподіляються по трьом каналам дальності, в яких здійснюється їх девобуляція. Закон девобуляції є інверсним до закону вобуляції, Девобуляція в каналах здійснюється по однаковим законам, але з затримкою: в першому каналі - без затримки, в другому каналі - з затримкою на величину періоду повторення Тп, а в третьому – з затримкою на 2Тп.

Слайд 18

Описание слайда:

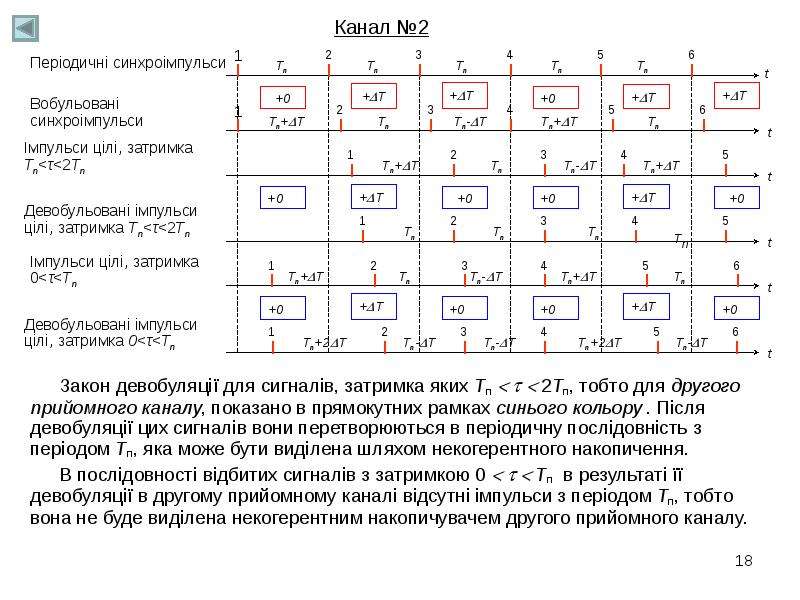

Закон девобуляції для сигналів, затримка яких Тп    2Тп, тобто для другого прийомного каналу, показано в прямокутних рамках синього кольору . Після девобуляції цих сигналів вони перетворюються в періодичну послідовність з періодом Тп, яка може бути виділена шляхом некогерентного накопичення. Закон девобуляції для сигналів, затримка яких Тп    2Тп, тобто для другого прийомного каналу, показано в прямокутних рамках синього кольору . Після девобуляції цих сигналів вони перетворюються в періодичну послідовність з періодом Тп, яка може бути виділена шляхом некогерентного накопичення. В послідовності відбитих сигналів з затримкою 0    Тп в результаті її девобуляції в другому прийомному каналі відсутні імпульси з періодом Тп, тобто вона не буде виділена некогерентним накопичувачем другого прийомного каналу.

Слайд 19

Описание слайда:

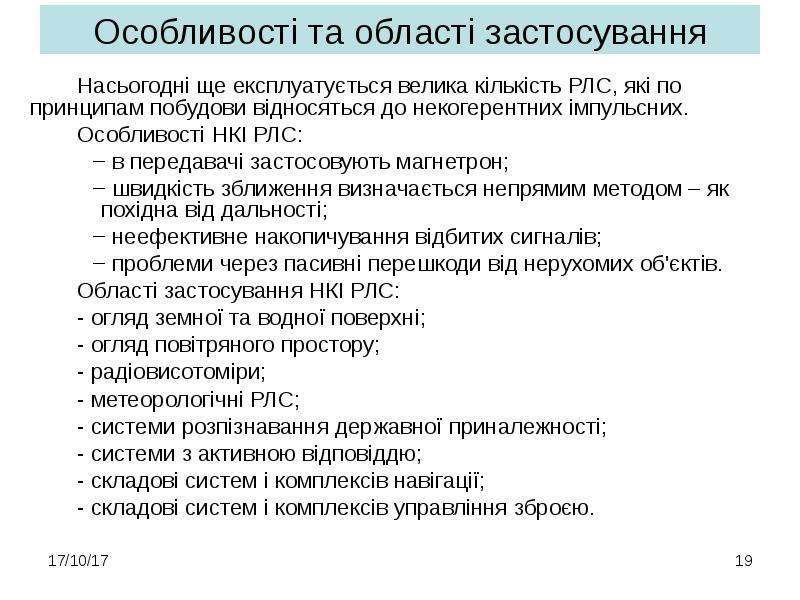

Насьогодні ще експлуатується велика кількість РЛС, які по принципам побудови відносяться до некогерентних імпульсних. Насьогодні ще експлуатується велика кількість РЛС, які по принципам побудови відносяться до некогерентних імпульсних. Особливості НКІ РЛС: в передавачі застосовують магнетрон; швидкість зближення визначається непрямим методом – як похідна від дальності; неефективне накопичування відбитих сигналів; проблеми через пасивні перешкоди від нерухомих об'єктів. Області застосування НКІ РЛС: - огляд земної та водної поверхні; - огляд повітряного простору; - радіовисотоміри; - метеорологічні РЛС; - системи розпізнавання державної приналежності; - системи з активною відповіддю; - складові систем і комплексів навігації; - складові систем і комплексів управління зброєю.

Слайд 20

Описание слайда:

3. Когерентні імпульсні РЛС В когерентно-імпульсних РЛС (КІ РЛС) завдяки малій ширині піків функції невизначеності впродовж осі частот (1/ТС) виникла можливість роздільно спостерігати сигнали цілей, які рухаються з різними швидкостями відносно РЛС, а при достатньо великій тривалості пачок ТС – навіть вимірювати швидкість зближення доплерівським методом. Ці можливості зростають при збільшенні частоти повторення FП=1/ ТП. В реальних ситуаціях можлива неоднозначність визначення дальності та швидкості зближення.

Слайд 21

Описание слайда:

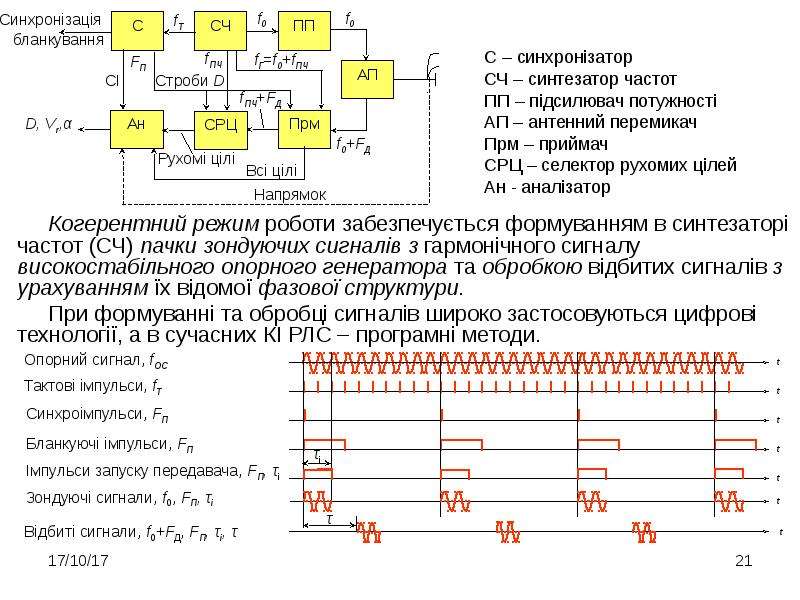

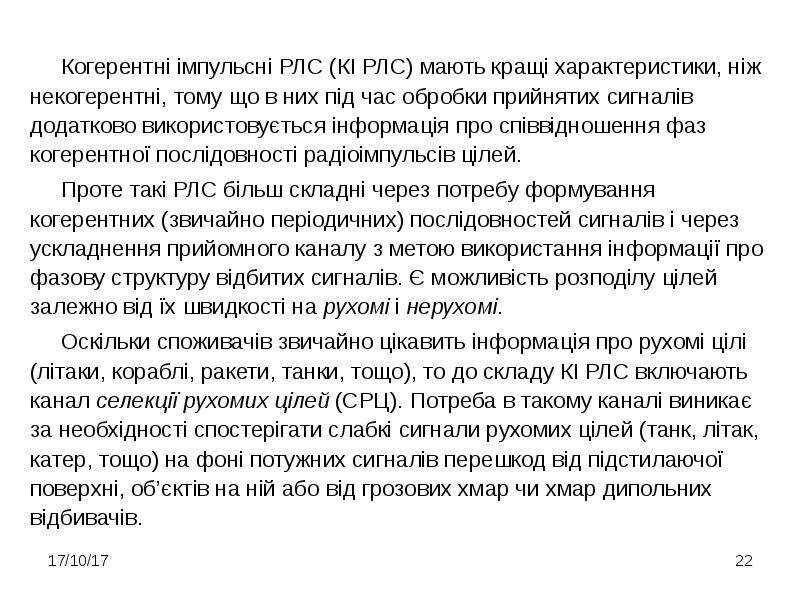

Когерентний режим роботи забезпечується формуванням в синтезаторі частот (СЧ) пачки зондуючих сигналів з гармонічного сигналу високостабільного опорного генератора та обробкою відбитих сигналів з урахуванням їх відомої фазової структури. Когерентний режим роботи забезпечується формуванням в синтезаторі частот (СЧ) пачки зондуючих сигналів з гармонічного сигналу високостабільного опорного генератора та обробкою відбитих сигналів з урахуванням їх відомої фазової структури. При формуванні та обробці сигналів широко застосовуються цифрові технології, а в сучасних КІ РЛС – програмні методи.

Слайд 22

Описание слайда:

Слайд 23

Описание слайда:

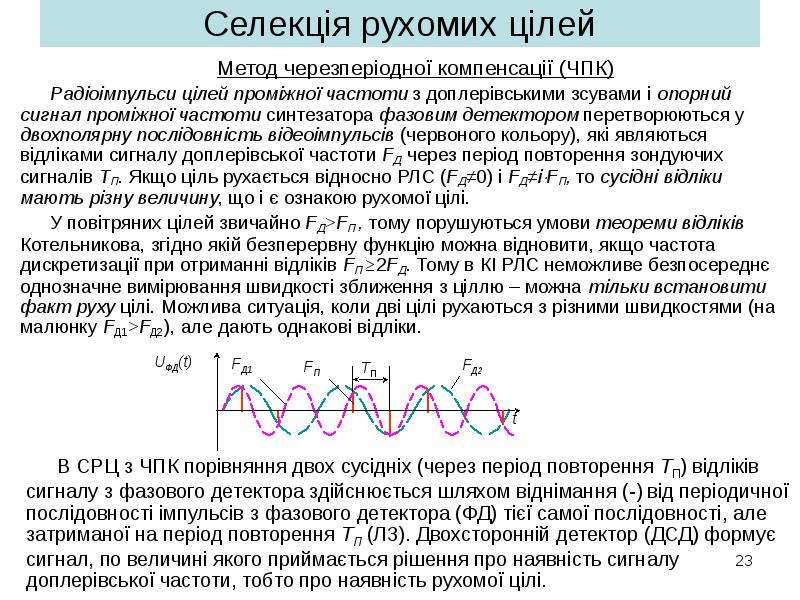

Селекція рухомих цілей Метод черезперіодної компенсації (ЧПК) Радіоімпульси цілей проміжної частоти з доплерівськими зсувами і опорний сигнал проміжної частоти синтезатора фазовим детектором перетворюються у двохполярну послідовність відеоімпульсів (червоного кольору), які являються відліками сигналу доплерівської частоти FД через період повторення зондуючих сигналів ТП. Якщо ціль рухається відносно РЛС (FД≠0) і FД≠іFП, то сусідні відліки мають різну величину, що і є ознакою рухомої цілі. У повітряних цілей звичайно FД>FП , тому порушуються умови теореми відліків Котельникова, згідно якій безперервну функцію можна відновити, якщо частота дискретизації при отриманні відліків FП ≥2FД. Тому в КІ РЛС неможливе безпосереднє однозначне вимірювання швидкості зближення з ціллю – можна тільки встановити факт руху цілі. Можлива ситуація, коли дві цілі рухаються з різними швидкостями (на малюнку FД1>FД2), але дають однакові відліки.

Слайд 24

Описание слайда:

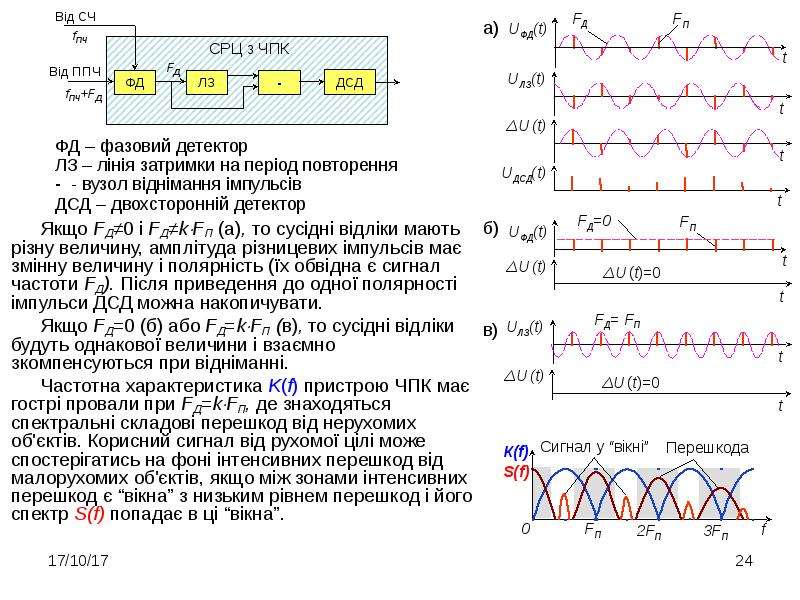

Якщо FД≠0 і FД≠kFП (а), то сусідні відліки мають різну величину, амплітуда різницевих імпульсів має змінну величину і полярність (їх обвідна є сигнал частоти FД). Після приведення до одної полярності імпульси ДСД можна накопичувати. Якщо FД≠0 і FД≠kFП (а), то сусідні відліки мають різну величину, амплітуда різницевих імпульсів має змінну величину і полярність (їх обвідна є сигнал частоти FД). Після приведення до одної полярності імпульси ДСД можна накопичувати. Якщо FД=0 (б) або FД=kFП (в), то сусідні відліки будуть однакової величини і взаємно зкомпенсуються при відніманні. Частотна характеристика K(f) пристрою ЧПК має гострі провали при FД=kFП, де знаходяться спектральні складові перешкод від нерухомих об'єктів. Корисний сигнал від рухомої цілі може спостерігатись на фоні інтенсивних перешкод від малорухомих об'єктів, якщо між зонами інтенсивних перешкод є “вікна” з низьким рівнем перешкод і його спектр S(f) попадає в ці “вікна”.

Слайд 25

Описание слайда:

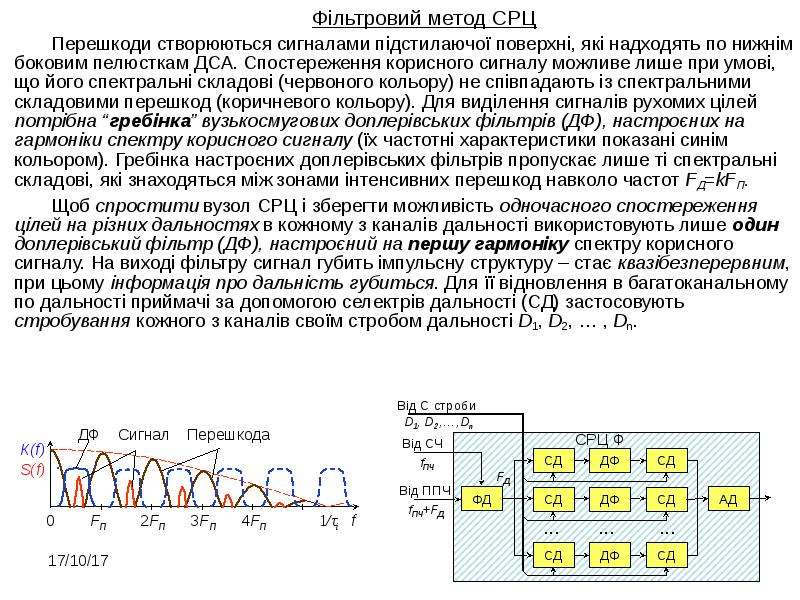

Фільтровий метод СРЦ Фільтровий метод СРЦ Перешкоди створюються сигналами підстилаючої поверхні, які надходять по нижнім боковим пелюсткам ДСА. Спостереження корисного сигналу можливе лише при умові, що його спектральні складові (червоного кольору) не співпадають із спектральними складовими перешкод (коричневого кольору). Для виділення сигналів рухомих цілей потрібна “гребінка” вузькосмугових доплерівських фільтрів (ДФ), настроєних на гармоніки спектру корисного сигналу (їх частотні характеристики показані синім кольором). Гребінка настроєних доплерівських фільтрів пропускає лише ті спектральні складові, які знаходяться між зонами інтенсивних перешкод навколо частот FД=kFП. Щоб спростити вузол СРЦ і зберегти можливість одночасного спостереження цілей на різних дальностях в кожному з каналів дальності використовують лише один доплерівський фільтр (ДФ), настроєний на першу гармоніку спектру корисного сигналу. На виході фільтру сигнал губить імпульсну структуру – стає квазібезперервним, при цьому інформація про дальність губиться. Для її відновлення в багатоканальному по дальності приймачі за допомогою селектрів дальності (СД) застосовують стробування кожного з каналів своїм стробом дальності D1, D2, … , Dn.

Слайд 26

Описание слайда:

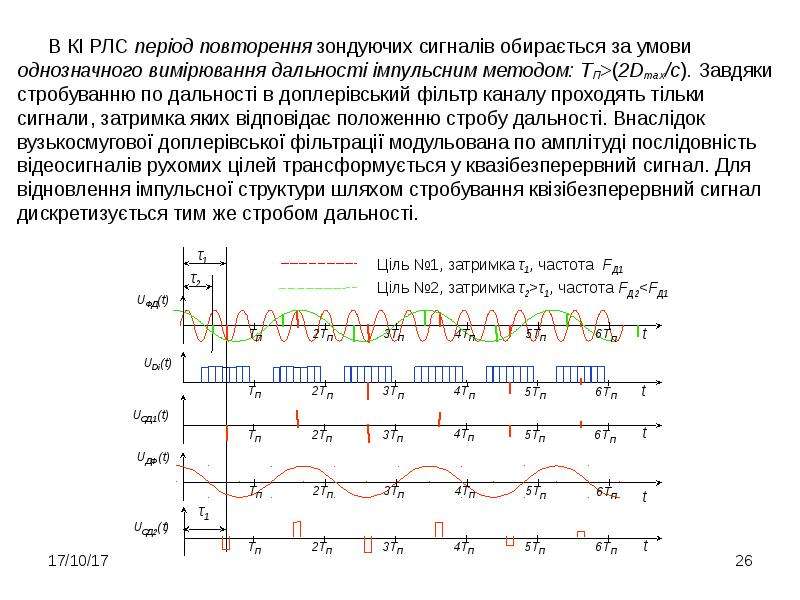

В КІ РЛС період повторення зондуючих сигналів обирається за умови однозначного вимірювання дальності імпульсним методом: ТП>(2Dmax/c). Завдяки стробуванню по дальності в доплерівський фільтр каналу проходять тільки сигнали, затримка яких відповідає положенню стробу дальності. Внаслідок вузькосмугової доплерівської фільтрації модульована по амплітуді послідовність відеосигналів рухомих цілей трансформується у квазібезперервний сигнал. Для відновлення імпульсної структури шляхом стробування квізібезперервний сигнал дискретизується тим же стробом дальності. В КІ РЛС період повторення зондуючих сигналів обирається за умови однозначного вимірювання дальності імпульсним методом: ТП>(2Dmax/c). Завдяки стробуванню по дальності в доплерівський фільтр каналу проходять тільки сигнали, затримка яких відповідає положенню стробу дальності. Внаслідок вузькосмугової доплерівської фільтрації модульована по амплітуді послідовність відеосигналів рухомих цілей трансформується у квазібезперервний сигнал. Для відновлення імпульсної структури шляхом стробування квізібезперервний сигнал дискретизується тим же стробом дальності.

Слайд 27

Описание слайда:

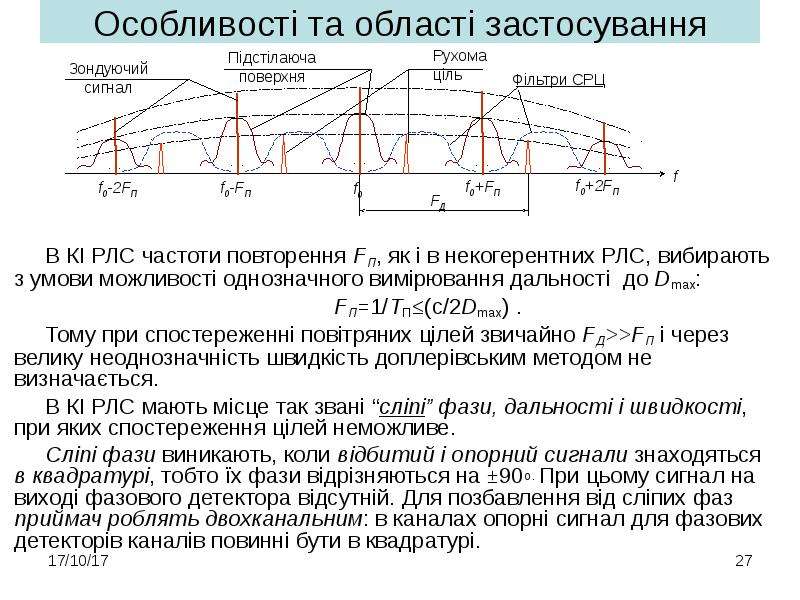

Особливості та області застосування В КІ РЛС частоти повторення FП, як і в некогерентних РЛС, вибирають з умови можливості однозначного вимірювання дальності до Dmax: FП=1/ТП≤(с/2Dmax) . Тому при спостереженні повітряних цілей звичайно FД>>FП і через велику неоднозначність швидкість доплерівським методом не визначається. В КІ РЛС мають місце так звані “сліпі” фази, дальності і швидкості, при яких спостереження цілей неможливе. Сліпі фази виникають, коли відбитий і опорний сигнали знаходяться в квадратурі, тобто їх фази відрізняються на ±90о. При цьому сигнал на виході фазового детектора відсутній. Для позбавлення від сліпих фаз приймач роблять двохканальним: в каналах опорні сигнал для фазових детекторів каналів повинні бути в квадратурі.

Слайд 28

Описание слайда:

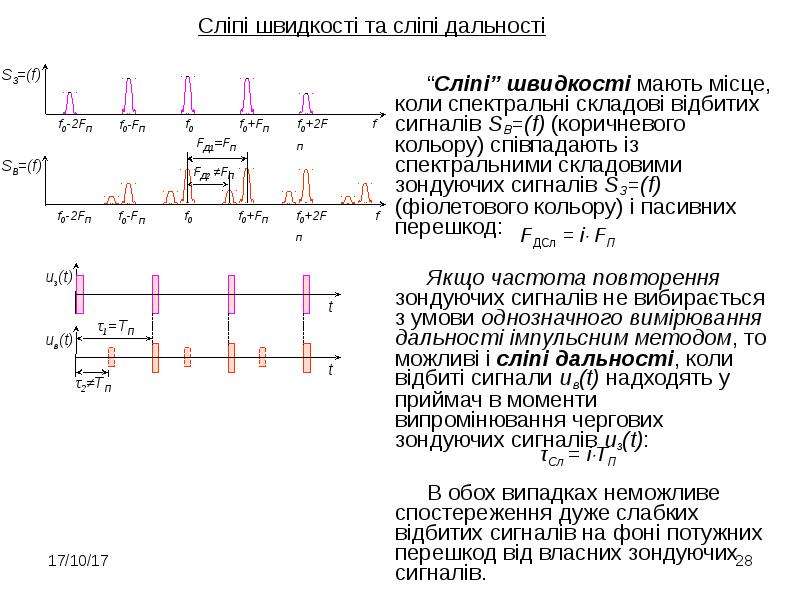

“Сліпі” швидкості мають місце, коли спектральні складові відбитих сигналів SВ=(f) (коричневого кольору) співпадають із спектральними складовими зондуючих сигналів SЗ=(f) (фіолетового кольору) і пасивних перешкод: “Сліпі” швидкості мають місце, коли спектральні складові відбитих сигналів SВ=(f) (коричневого кольору) співпадають із спектральними складовими зондуючих сигналів SЗ=(f) (фіолетового кольору) і пасивних перешкод: Якщо частота повторення зондуючих сигналів не вибирається з умови однозначного вимірювання дальності імпульсним методом, то можливі і сліпі дальності, коли відбиті сигнали uв(t) надходять у приймач в моменти випромінювання чергових зондуючих сигналів uз(t): В обох випадках неможливе спостереження дуже слабких відбитих сигналів на фоні потужних перешкод від власних зондуючих сигналів.

Слайд 29

Описание слайда:

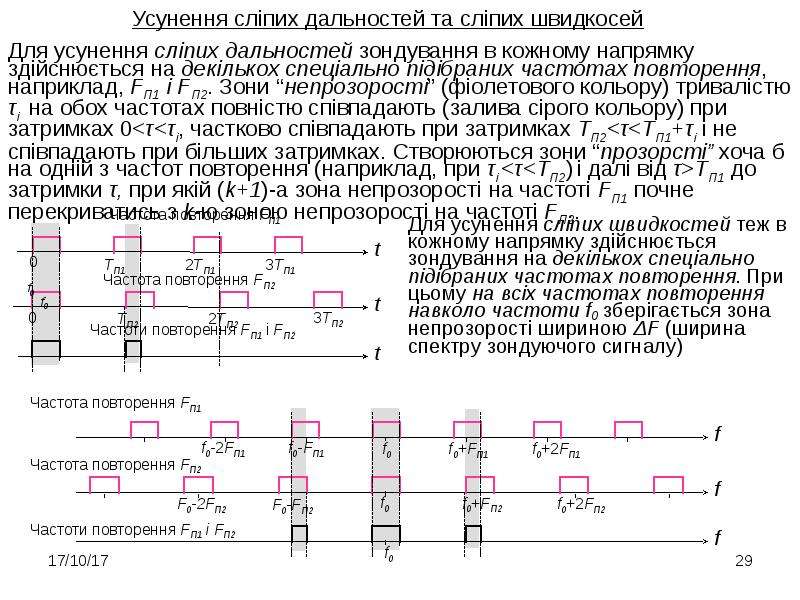

Для усунення сліпих швидкостей теж в кожному напрямку здійснюється зондування на декількох спеціально підібраних частотах повторення. При цьому на всіх частотах повторення навколо частоти f0 зберігається зона непрозорості шириною ΔF (ширина спектру зондуючого сигналу) Для усунення сліпих швидкостей теж в кожному напрямку здійснюється зондування на декількох спеціально підібраних частотах повторення. При цьому на всіх частотах повторення навколо частоти f0 зберігається зона непрозорості шириною ΔF (ширина спектру зондуючого сигналу)

Слайд 30

Описание слайда:

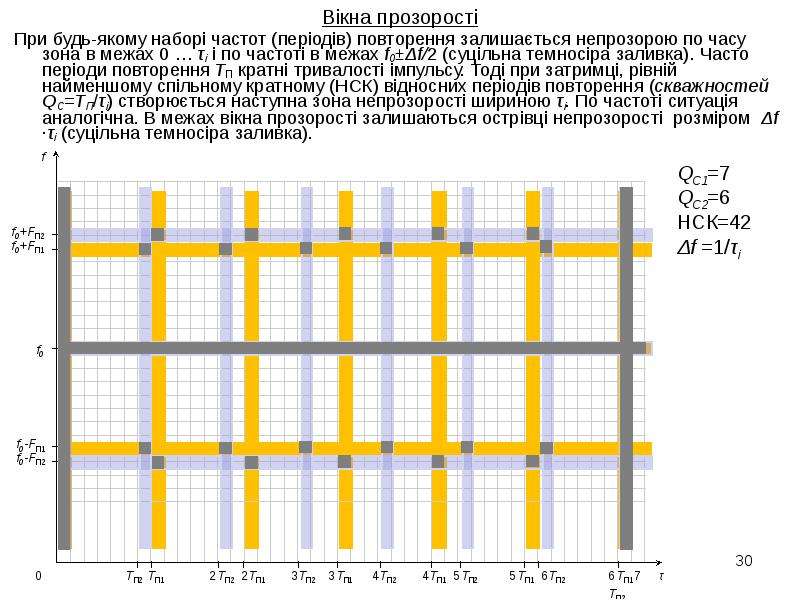

Вікна прозорості Вікна прозорості При будь-якому наборі частот (періодів) повторення залишається непрозорою по часу зона в межах 0 … τі і по частоті в межах f0±Δf/2 (суцільна темносіра заливка). Часто періоди повторення ТП кратні тривалості імпульсу. Тоді при затримці, рівній найменшому спільному кратному (НСК) відносних періодів повторення (скважностей QC=ТП/τі) створюється наступна зона непрозорості шириною τі. По частоті ситуація аналогічна. В межах вікна прозорості залишаються острівці непрозорості розміром Δf ·τі (суцільна темносіра заливка).

Слайд 31

Описание слайда:

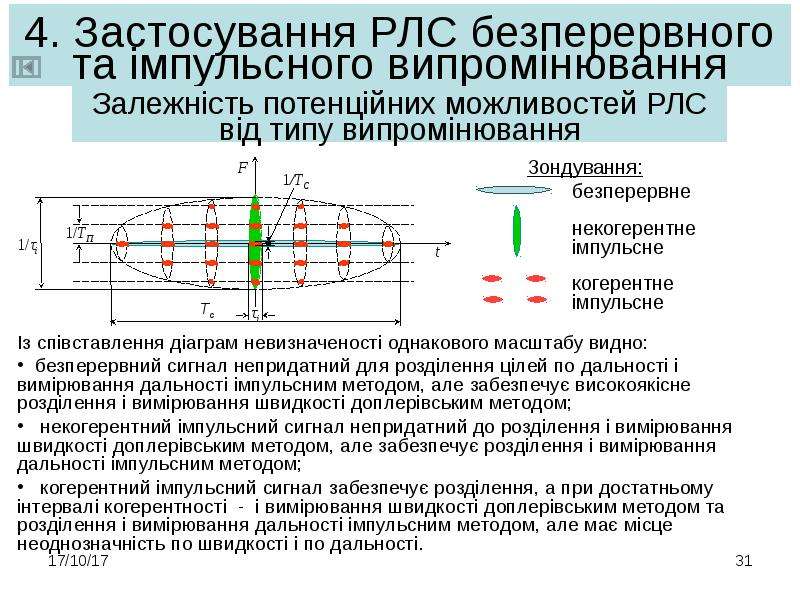

4. Застосування РЛС безперервного та імпульсного випромінювання Із співставлення діаграм невизначеності однакового масштабу видно: безперервний сигнал непридатний для розділення цілей по дальності і вимірювання дальності імпульсним методом, але забезпечує високоякісне розділення і вимірювання швидкості доплерівським методом; некогерентний імпульсний сигнал непридатний до розділення і вимірювання швидкості доплерівським методом, але забезпечує розділення і вимірювання дальності імпульсним методом; когерентний імпульсний сигнал забезпечує розділення, а при достатньому інтервалі когерентності - і вимірювання швидкості доплерівським методом та розділення і вимірювання дальності імпульсним методом, але має місце неоднозначність по швидкості і по дальності.

Слайд 32

Описание слайда:

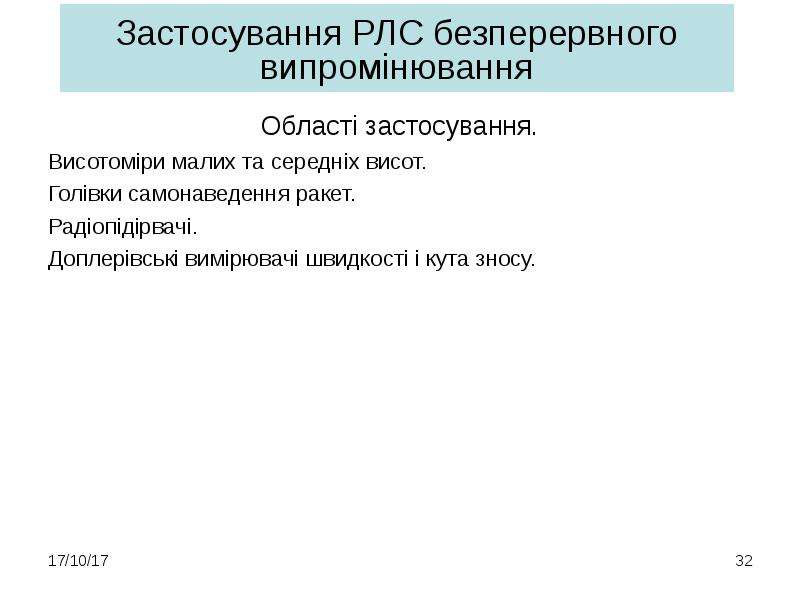

Області застосування. Області застосування. Висотоміри малих та середніх висот. Голівки самонаведення ракет. Радіопідірвачі. Доплерівські вимірювачі швидкості і кута зносу.

Слайд 33

Описание слайда:

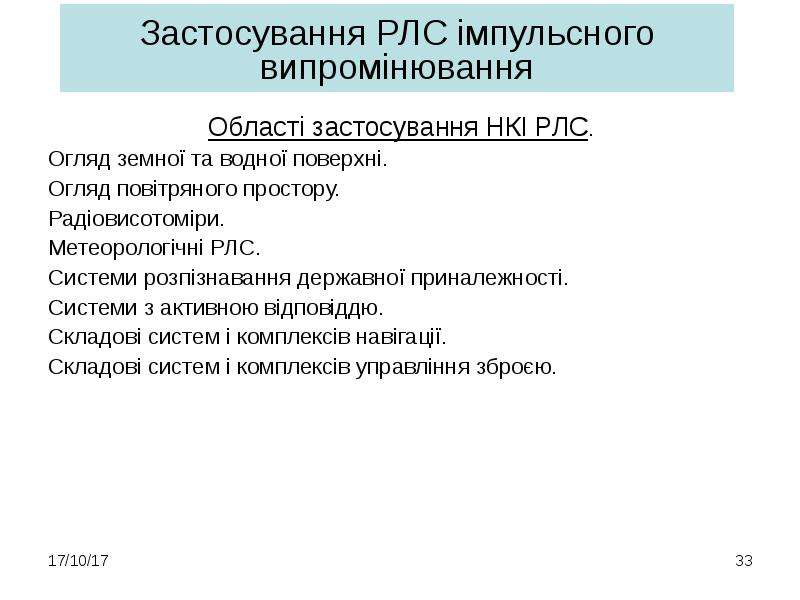

Області застосування НКІ РЛС. Області застосування НКІ РЛС. Огляд земної та водної поверхні. Огляд повітряного простору. Радіовисотоміри. Метеорологічні РЛС. Системи розпізнавання державної приналежності. Системи з активною відповіддю. Складові систем і комплексів навігації. Складові систем і комплексів управління зброєю.

Слайд 34

Описание слайда:

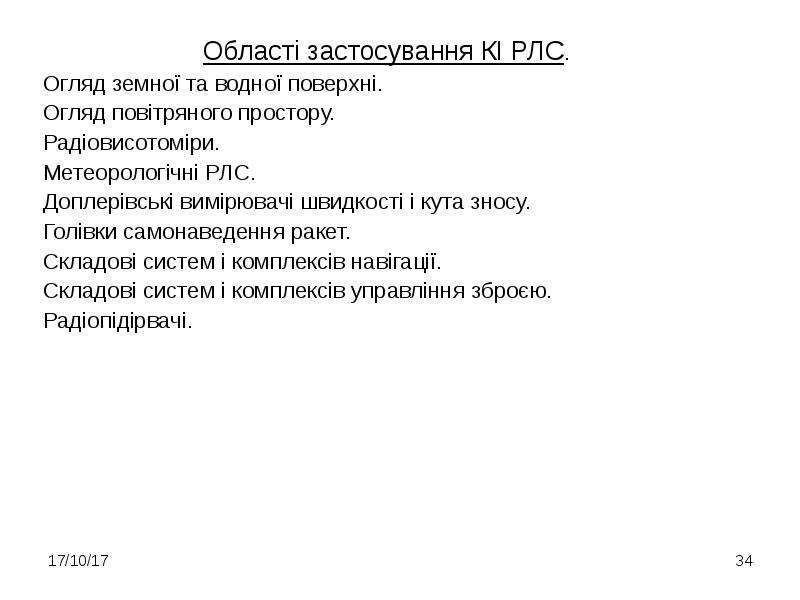

Області застосування КІ РЛС. Області застосування КІ РЛС. Огляд земної та водної поверхні. Огляд повітряного простору. Радіовисотоміри. Метеорологічні РЛС. Доплерівські вимірювачі швидкості і кута зносу. Голівки самонаведення ракет. Складові систем і комплексів навігації. Складові систем і комплексів управління зброєю. Радіопідірвачі.

Слайд 35

Описание слайда:

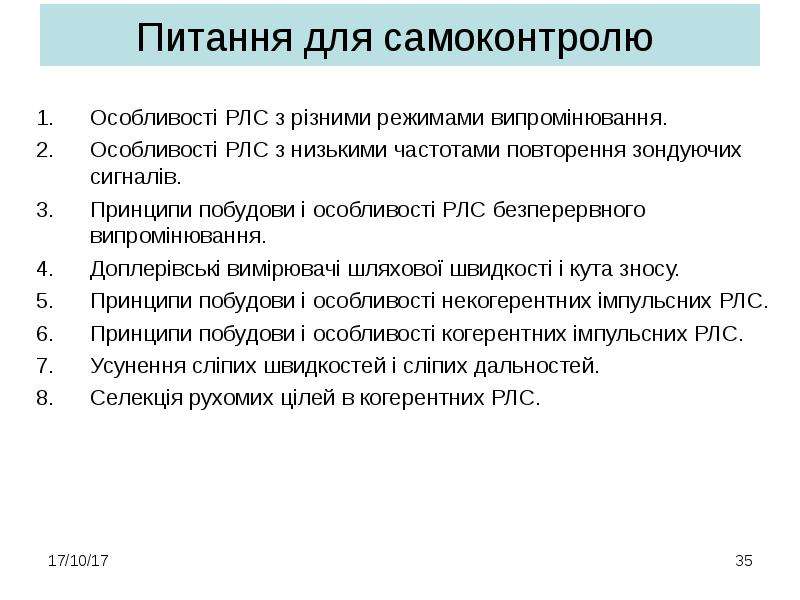

Питання для самоконтролю Особливості РЛС з різними режимами випромінювання. Особливості РЛС з низькими частотами повторення зондуючих сигналів. Принципи побудови і особливості РЛС безперервного випромінювання. Доплерівські вимірювачі шляхової швидкості і кута зносу. Принципи побудови і особливості некогерентних імпульсних РЛС. Принципи побудови і особливості когерентних імпульсних РЛС. Усунення сліпих швидкостей і сліпих дальностей. Селекція рухомих цілей в когерентних РЛС.

Слайд 36

Описание слайда:

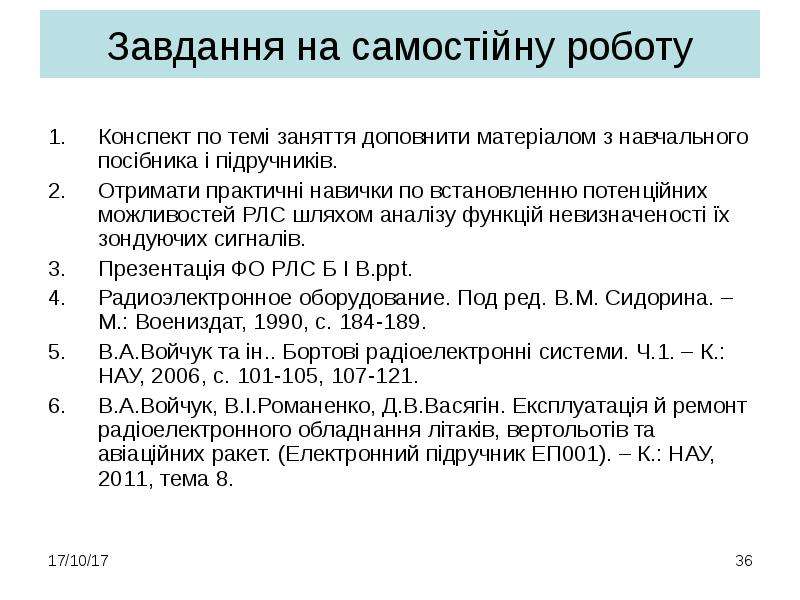

Завдання на самостійну роботу Конспект по темі заняття доповнити матеріалом з навчального посібника і підручників. Отримати практичні навички по встановленню потенційних можливостей РЛС шляхом аналізу функцій невизначеності їх зондуючих сигналів. Презентація ФО РЛС Б І В.ppt. Радиоэлектронное оборудование. Под ред. В.М. Сидорина. – М.: Воениздат, 1990, с. 184-189. В.А.Войчук та ін.. Бортові радіоелектронні системи. Ч.1. – К.: НАУ, 2006, с. 101-105, 107-121. В.А.Войчук, В.І.Романенко, Д.В.Васягін. Експлуатація й ремонт радіоелектронного обладнання літаків, вертольотів та авіаційних ракет. (Електронний підручник ЕП001). – К.: НАУ, 2011, тема 8.
