Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

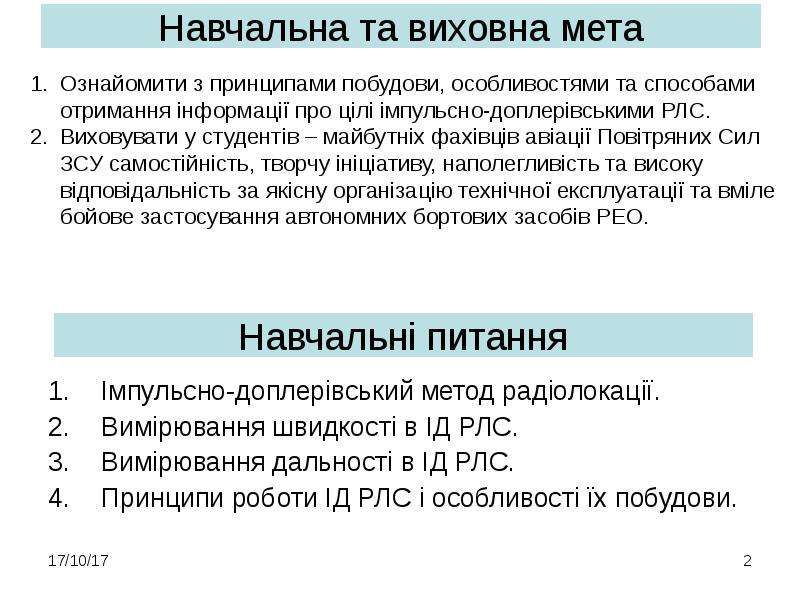

Імпульсно-доплерівський метод радіолокації. Імпульсно-доплерівський метод радіолокації. Вимірювання швидкості в ІД РЛС. Вимірювання дальності в ІД РЛС. Принципи роботи ІД РЛС і особливості їх побудови.

Слайд 3

Описание слайда:

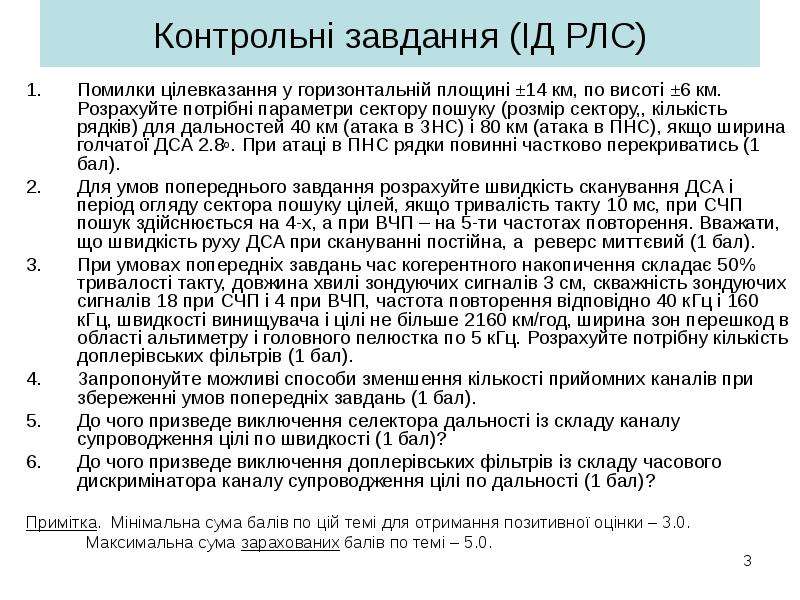

Контрольні завдання (ІД РЛС) Помилки цілевказання у горизонтальній площині ±14 км, по висоті ±6 км. Розрахуйте потрібні параметри сектору пошуку (розмір сектору,, кількість рядків) для дальностей 40 км (атака в ЗНС) і 80 км (атака в ПНС), якщо ширина голчатої ДСА 2.8о. При атаці в ПНС рядки повинні частково перекриватись (1 бал). Для умов попереднього завдання розрахуйте швидкість сканування ДСА і період огляду сектора пошуку цілей, якщо тривалість такту 10 мс, при СЧП пошук здійснюється на 4-х, а при ВЧП – на 5-ти частотах повторення. Вважати, що швидкість руху ДСА при скануванні постійна, а реверс миттєвий (1 бал). При умовах попередніх завдань час когерентного накопичення складає 50% тривалості такту, довжина хвилі зондуючих сигналів 3 см, скважність зондуючих сигналів 18 при СЧП і 4 при ВЧП, частота повторення відповідно 40 кГц і 160 кГц, швидкості винищувача і цілі не більше 2160 км/год, ширина зон перешкод в області альтиметру і головного пелюстка по 5 кГц. Розрахуйте потрібну кількість доплерівських фільтрів (1 бал). Запропонуйте можливі способи зменшення кількості прийомних каналів при збереженні умов попередніх завдань (1 бал). До чого призведе виключення селектора дальності із складу каналу супроводження цілі по швидкості (1 бал)? До чого призведе виключення доплерівських фільтрів із складу часового дискримінатора каналу супроводження цілі по дальності (1 бал)? Примітка. Мінімальна сума балів по цій темі для отримання позитивної оцінки – 3.0. Максимальна сума зарахованих балів по темі – 5.0.

Слайд 4

Описание слайда:

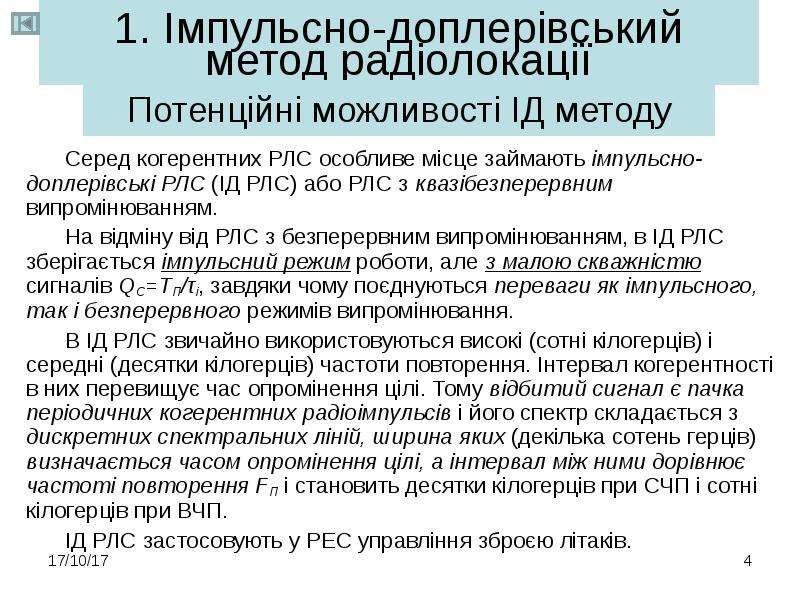

1. Імпульсно-доплерівський метод радіолокації Серед когерентних РЛС особливе місце займають імпульсно-доплерівські РЛС (ІД РЛС) або РЛС з квазібезперервним випромінюванням. На відміну від РЛС з безперервним випромінюванням, в ІД РЛС зберігається імпульсний режим роботи, але з малою скважністю сигналів QС=TП/τі, завдяки чому поєднуються переваги як імпульсного, так і безперервного режимів випромінювання. В ІД РЛС звичайно використовуються високі (сотні кілогерців) і середні (десятки кілогерців) частоти повторення. Інтервал когерентності в них перевищує час опромінення цілі. Тому відбитий сигнал є пачка періодичних когерентних радіоімпульсів і його спектр складається з дискретних спектральних ліній, ширина яких (декілька сотень герців) визначається часом опромінення цілі, а інтервал між ними дорівнює частоті повторення FП і становить десятки кілогерців при СЧП і сотні кілогерців при ВЧП. ІД РЛС застосовують у РЕС управління зброєю літаків.

Слайд 5

Описание слайда:

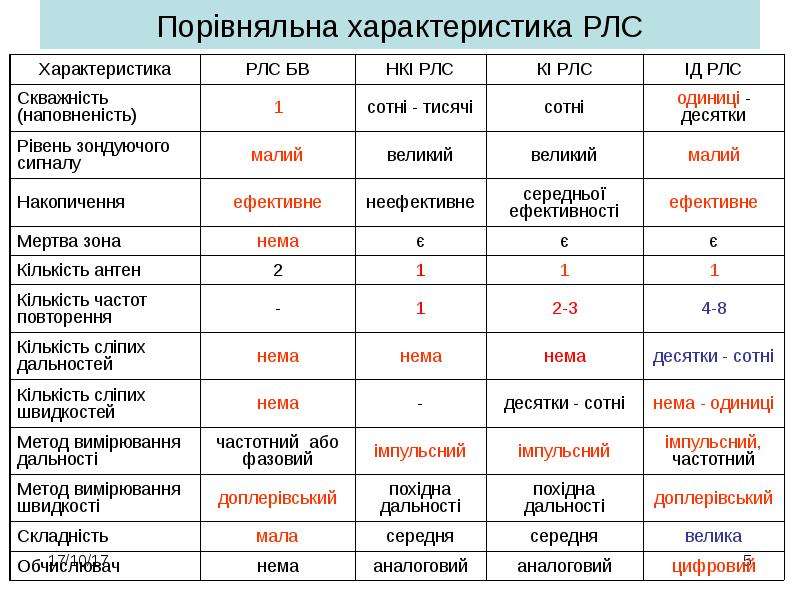

Порівняльна характеристика РЛС

Слайд 6

Описание слайда:

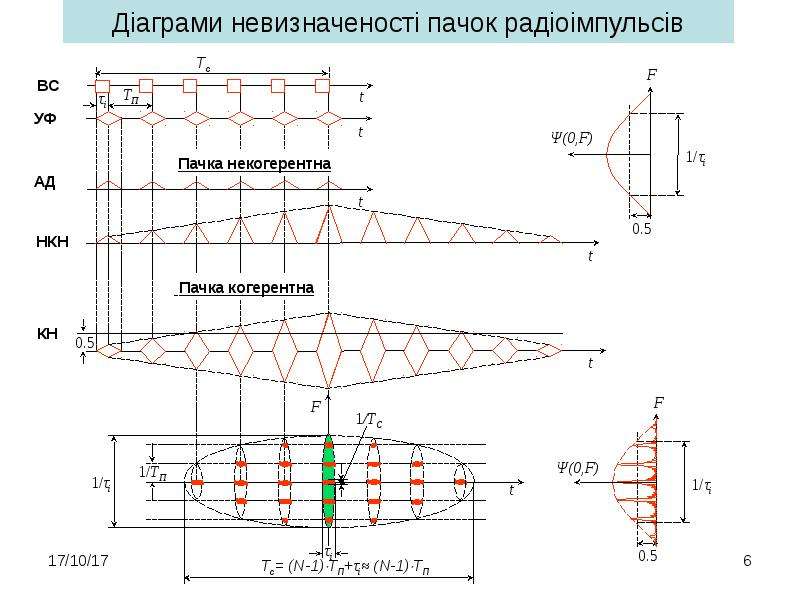

Діаграми невизначеності пачок радіоімпульсів

Слайд 7

Описание слайда:

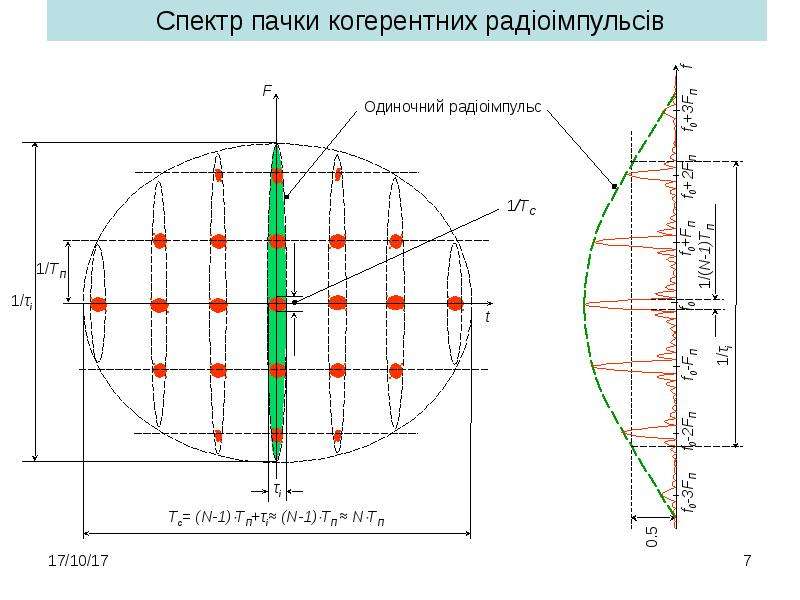

Спектр пачки когерентних радіоімпульсів

Слайд 8

Описание слайда:

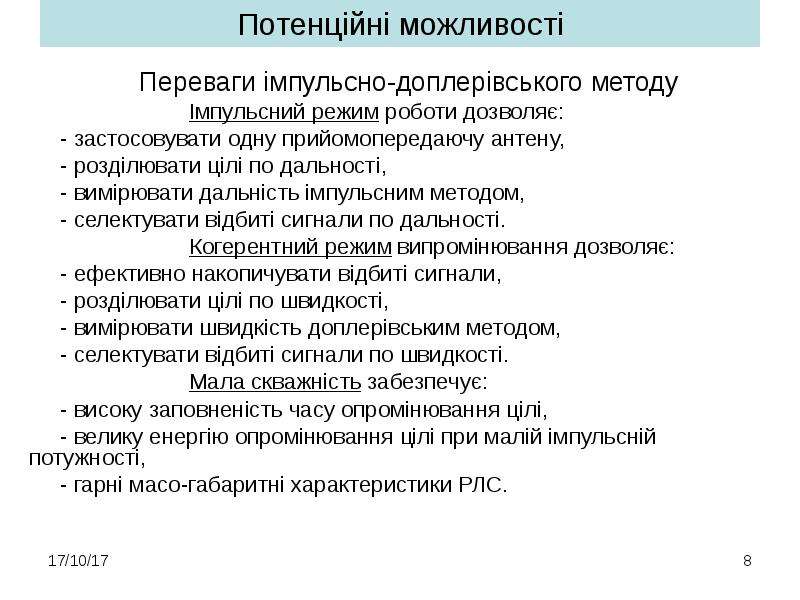

Потенційні можливості Переваги імпульсно-доплерівського методу Імпульсний режим роботи дозволяє: - застосовувати одну прийомопередаючу антену, - розділювати цілі по дальності, - вимірювати дальність імпульсним методом, - селектувати відбиті сигнали по дальності. Когерентний режим випромінювання дозволяє: - ефективно накопичувати відбиті сигнали, - розділювати цілі по швидкості, - вимірювати швидкість доплерівським методом, - селектувати відбиті сигнали по швидкості. Мала скважність забезпечує: - високу заповненість часу опромінювання цілі, - велику енергію опромінювання цілі при малій імпульсній потужності, - гарні масо-габаритні характеристики РЛС.

Слайд 9

Описание слайда:

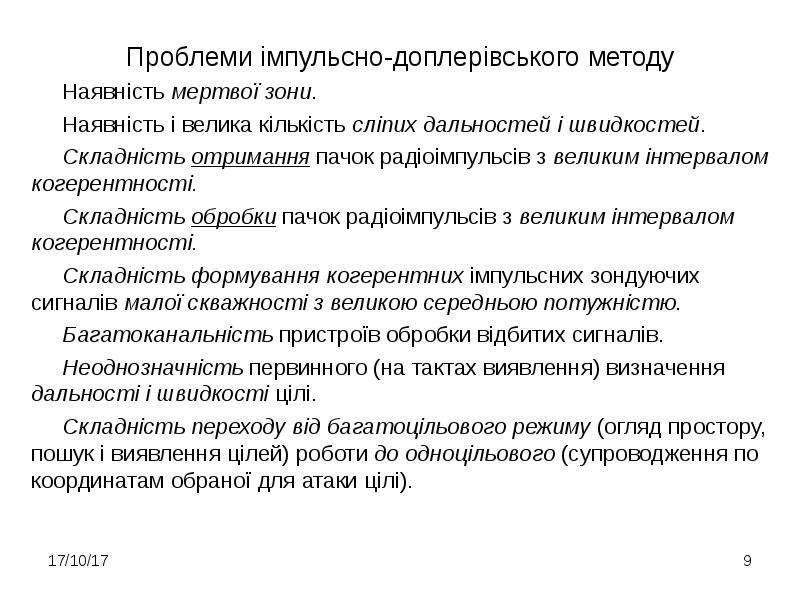

Проблеми імпульсно-доплерівського методу Проблеми імпульсно-доплерівського методу Наявність мертвої зони. Наявність і велика кількість сліпих дальностей і швидкостей. Складність отримання пачок радіоімпульсів з великим інтервалом когерентності. Складність обробки пачок радіоімпульсів з великим інтервалом когерентності. Складність формування когерентних імпульсних зондуючих сигналів малої скважності з великою середньою потужністю. Багатоканальність пристроїв обробки відбитих сигналів. Неоднозначність первинного (на тактах виявлення) визначення дальності і швидкості цілі. Складність переходу від багатоцільового режиму (огляд простору, пошук і виявлення цілей) роботи до одноцільового (супроводження по координатам обраної для атаки цілі).

Слайд 10

Описание слайда:

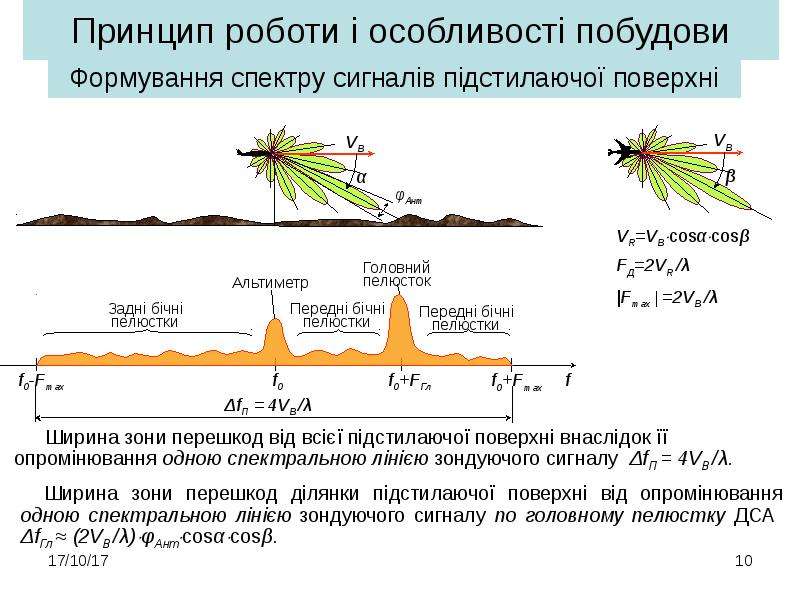

Формування спектру сигналів підстилаючої поверхні

Слайд 11

Описание слайда:

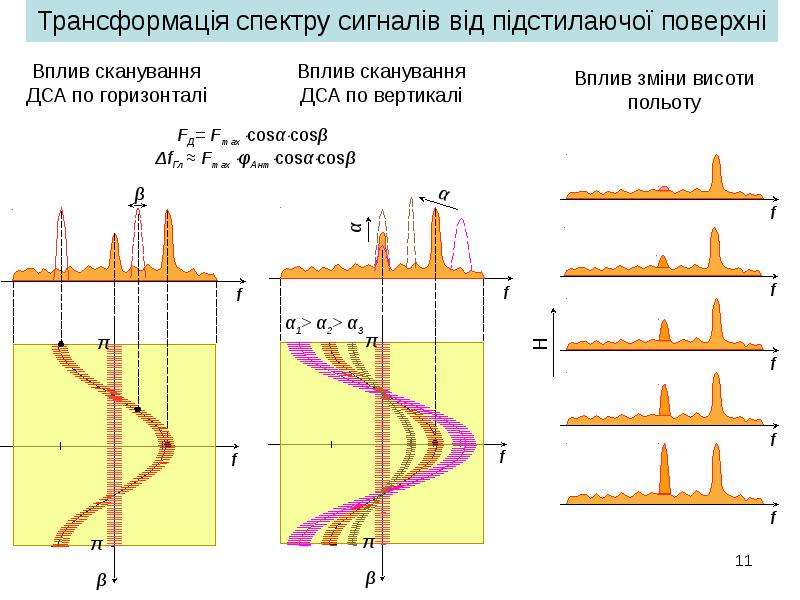

Трансформація спектру сигналів від підстилаючої поверхні

Слайд 12

Описание слайда:

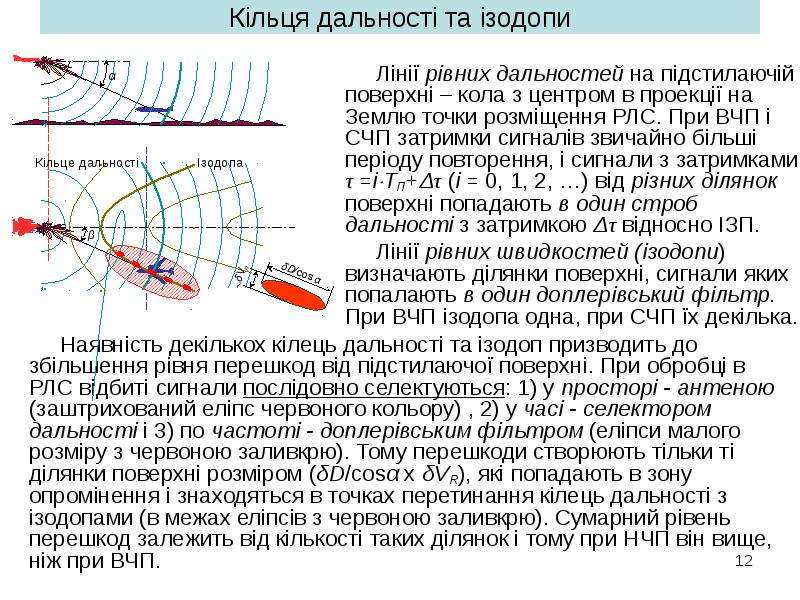

Кільця дальності та ізодопи Наявність декількох кілець дальності та ізодоп призводить до збільшення рівня перешкод від підстилаючої поверхні. При обробці в РЛС відбиті сигнали послідовно селектуються: 1) у просторі - антеною (заштрихований еліпс червоного кольору) , 2) у часі - селектором дальності і 3) по частоті - доплерівським фільтром (еліпси малого розміру з червоною заливкрю). Тому перешкоди створюють тільки ті ділянки поверхні розміром (δD/cosα х δVR), які попадають в зону опромінення і знаходяться в точках перетинання кілець дальності з ізодопами (в межах еліпсів з червоною заливкрю). Сумарний рівень перешкод залежить від кількості таких ділянок і тому при НЧП він вище, ніж при ВЧП.

Слайд 13

Описание слайда:

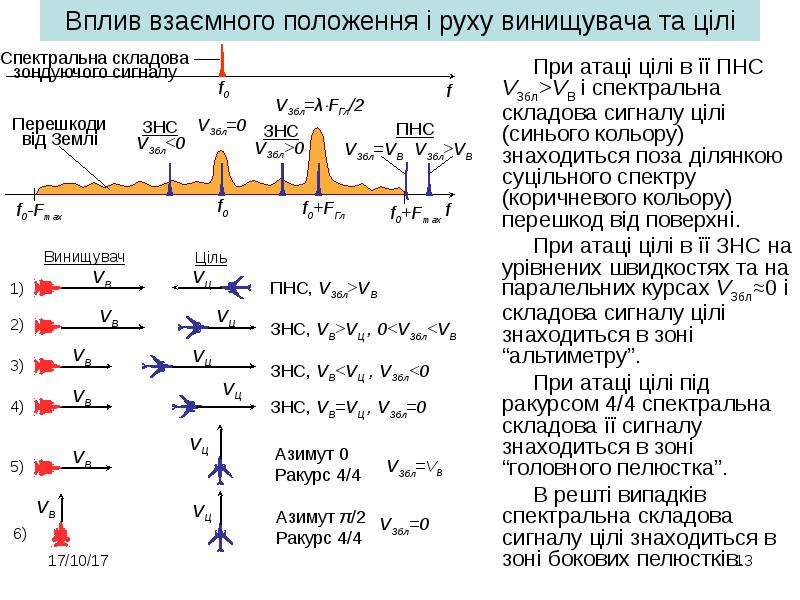

Вплив взаємного положення і руху винищувача та цілі

Слайд 14

Описание слайда:

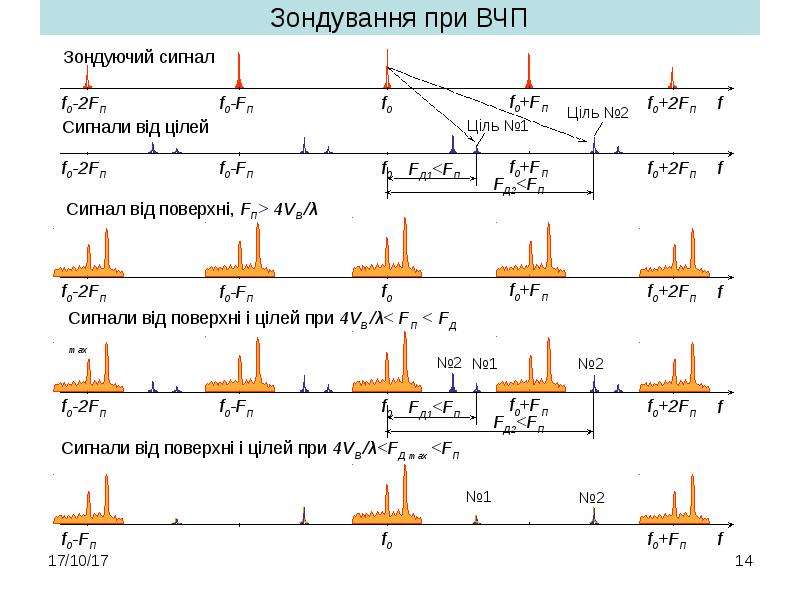

Зондування при ВЧП

Слайд 15

Описание слайда:

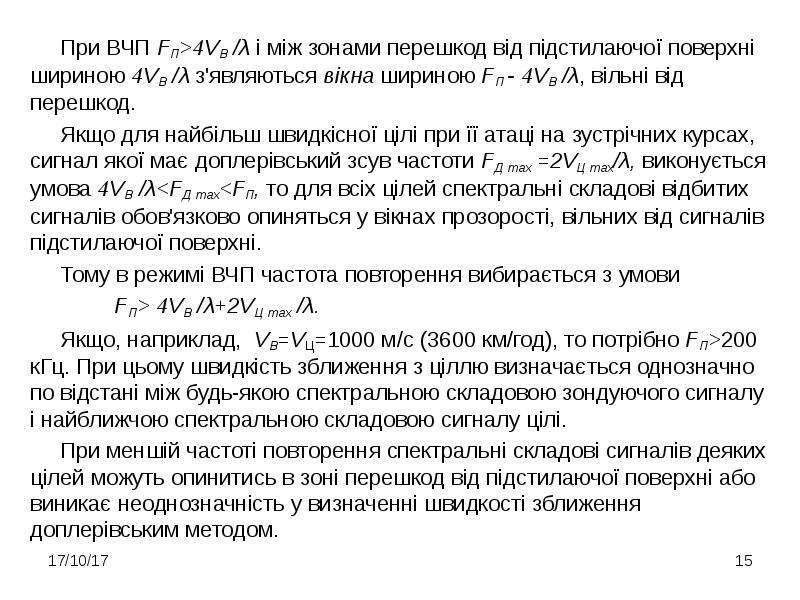

При ВЧП FП>4VB /λ і між зонами перешкод від підстилаючої поверхні шириною 4VB /λ з'являються вікна шириною FП - 4VB /λ, вільні від перешкод. При ВЧП FП>4VB /λ і між зонами перешкод від підстилаючої поверхні шириною 4VB /λ з'являються вікна шириною FП - 4VB /λ, вільні від перешкод. Якщо для найбільш швидкісної цілі при її атаці на зустрічних курсах, сигнал якої має доплерівський зсув частоти FД max =2VЦ max/λ, виконується умова 4VB /λ

Слайд 16

Описание слайда:

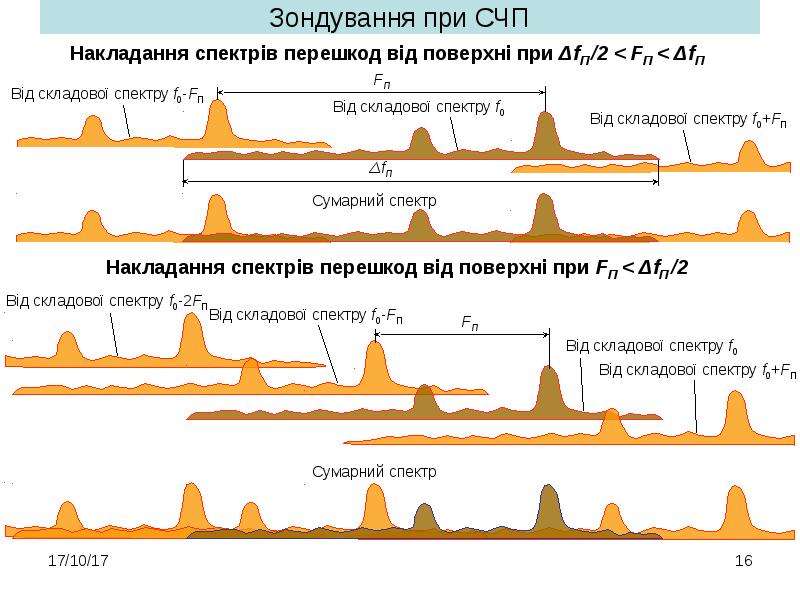

Зондування при СЧП

Слайд 17

Описание слайда:

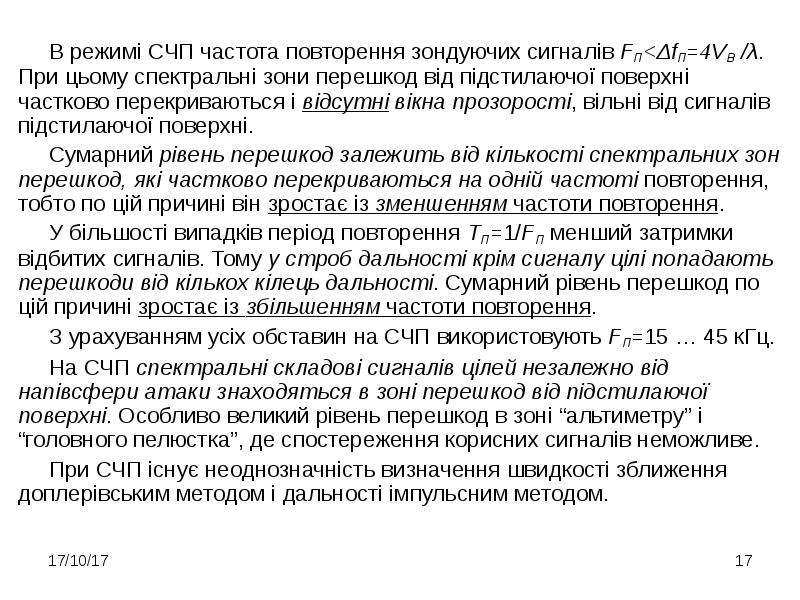

В режимі СЧП частота повторення зондуючих сигналів FП

Слайд 18

Описание слайда:

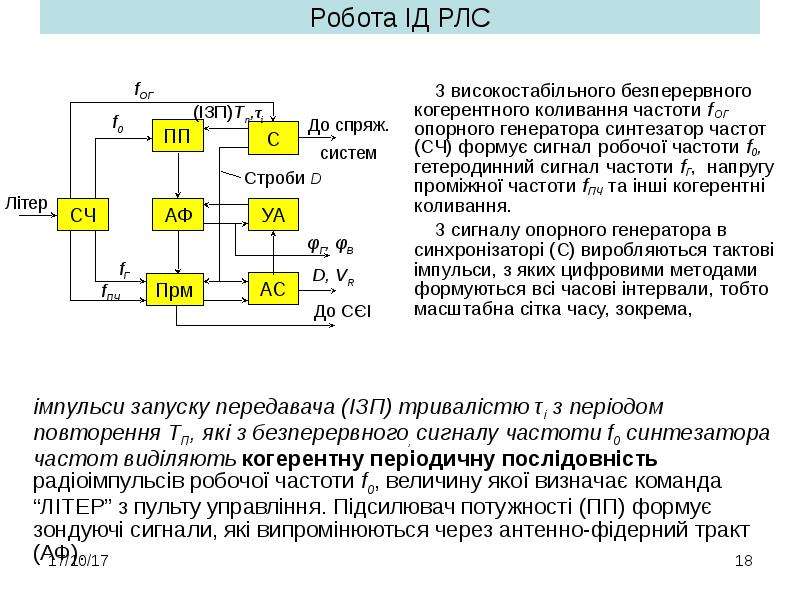

Робота ІД РЛС З високостабільного безперервного когерентного коливання частоти fОГ опорного генератора синтезатор частот (СЧ) формує сигнал робочої частоти f0, гетеродинний сигнал частоти fГ, напругу проміжної частоти fПЧ та інші когерентні коливання. З сигналу опорного генератора в синхронізаторі (С) виробляються тактові імпульси, з яких цифровими методами формуються всі часові інтервали, тобто масштабна сітка часу, зокрема,

Слайд 19

Описание слайда:

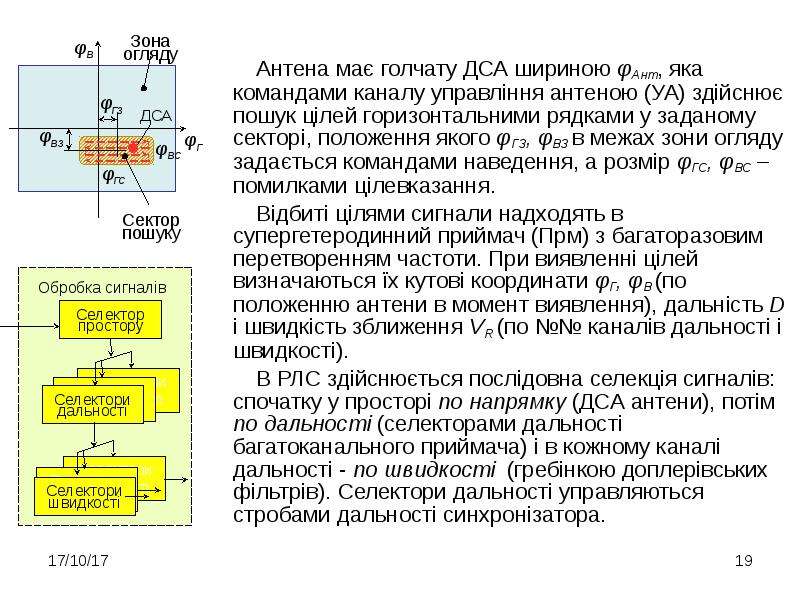

Антена має голчату ДСА шириною φАнт, яка командами каналу управління антеною (УА) здійснює пошук цілей горизонтальними рядками у заданому секторі, положення якого φГЗ, φВЗ в межах зони огляду задається командами наведення, а розмір φГС, φВС – помилками цілевказання. Антена має голчату ДСА шириною φАнт, яка командами каналу управління антеною (УА) здійснює пошук цілей горизонтальними рядками у заданому секторі, положення якого φГЗ, φВЗ в межах зони огляду задається командами наведення, а розмір φГС, φВС – помилками цілевказання. Відбиті цілями сигнали надходять в супергетеродинний приймач (Прм) з багаторазовим перетворенням частоти. При виявленні цілей визначаються їх кутові координати φГ, φВ (по положенню антени в момент виявлення), дальність D і швидкість зближення VR (по №№ каналів дальності і швидкості). В РЛС здійснюється послідовна селекція сигналів: спочатку у просторі по напрямку (ДСА антени), потім по дальності (селекторами дальності багатоканального приймача) і в кожному каналі дальності - по швидкості (гребінкою доплерівських фільтрів). Селектори дальності управляються стробами дальності синхронізатора.

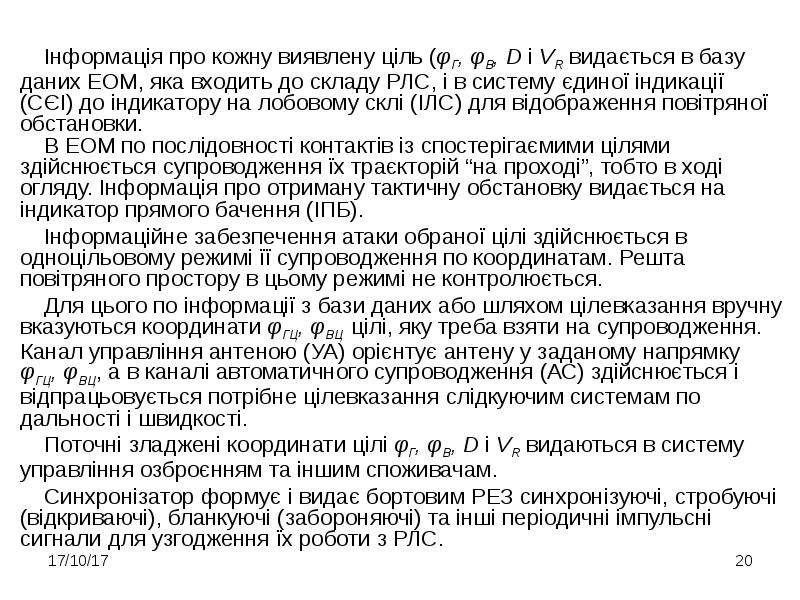

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

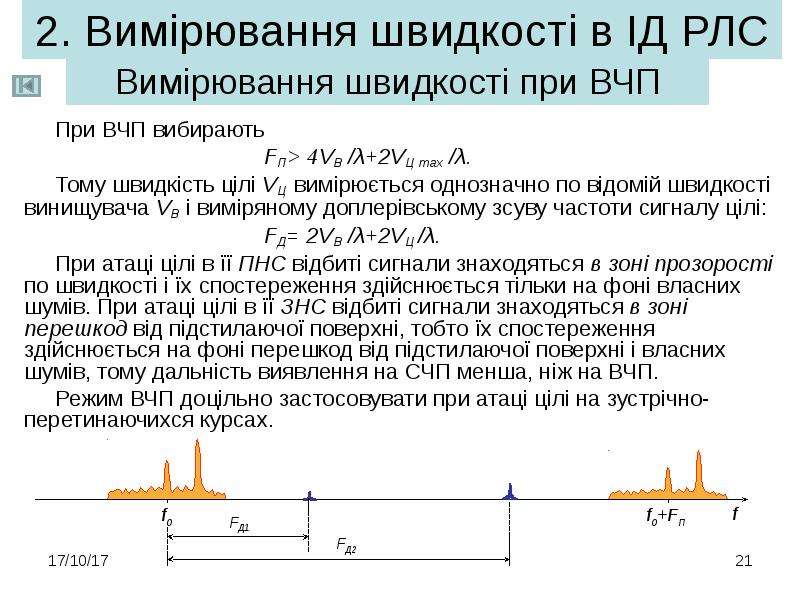

2. Вимірювання швидкості в ІД РЛС При ВЧП вибирають FП> 4VB /λ+2VЦ max /λ. Тому швидкість цілі VЦ вимірюється однозначно по відомій швидкості винищувача VB і виміряному доплерівському зсуву частоти сигналу цілі: FД= 2VB /λ+2VЦ /λ. При атаці цілі в її ПНС відбиті сигнали знаходяться в зоні прозорості по швидкості і їх спостереження здійснюється тільки на фоні власних шумів. При атаці цілі в її ЗНС відбиті сигнали знаходяться в зоні перешкод від підстилаючої поверхні, тобто їх спостереження здійснюється на фоні перешкод від підстилаючої поверхні і власних шумів, тому дальність виявлення на СЧП менша, ніж на ВЧП. Режим ВЧП доцільно застосовувати при атаці цілі на зустрічно-перетинаючихся курсах.

Слайд 22

Описание слайда:

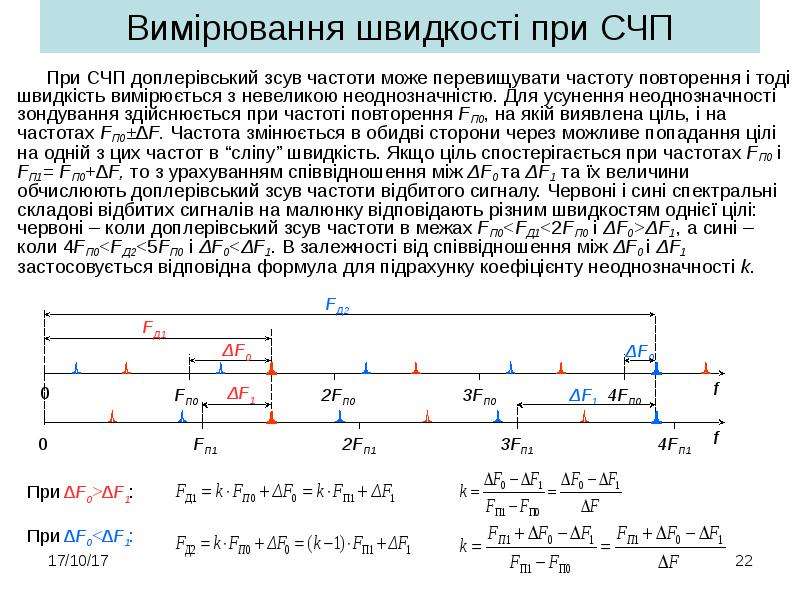

Вимірювання швидкості при СЧП При СЧП доплерівський зсув частоти може перевищувати частоту повторення і тоді швидкість вимірюється з невеликою неоднозначністю. Для усунення неоднозначності зондування здійснюється при частоті повторення FП0, на якій виявлена ціль, і на частотах FП0±∆F. Частота змінюється в обидві сторони через можливе попадання цілі на одній з цих частот в “сліпу” швидкість. Якщо ціль спостерігається при частотах FП0 і FП1= FП0+∆F, то з урахуванням співвідношення між ΔF0 та ΔF1 та їх величини обчислюють доплерівський зсув частоти відбитого сигналу. Червоні і сині спектральні складові відбитих сигналів на малюнку відповідають різним швидкостям однієї цілі: червоні – коли доплерівський зсув частоти в межах FП0

Слайд 23

Описание слайда:

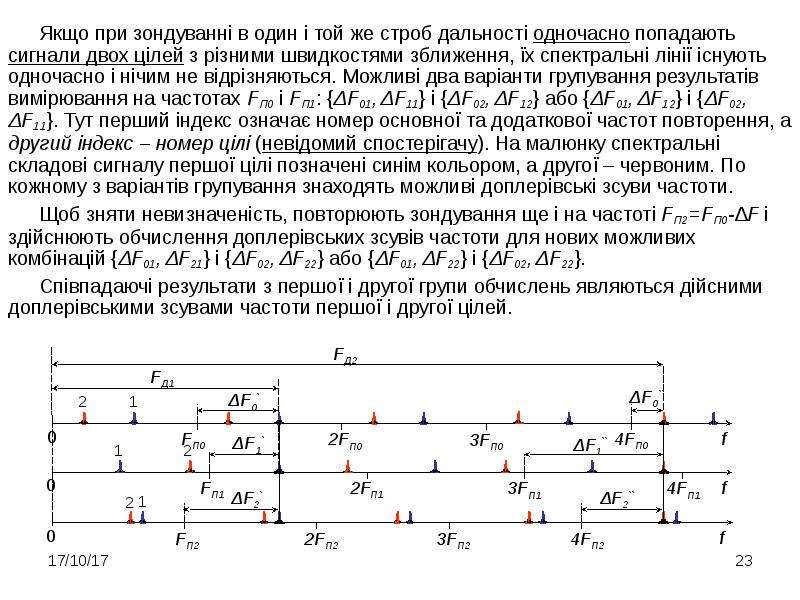

Якщо при зондуванні в один і той же строб дальності одночасно попадають сигнали двох цілей з різними швидкостями зближення, їх спектральні лінії існують одночасно і нічим не відрізняються. Можливі два варіанти групування результатів вимірювання на частотах FП0 і FП1: {ΔF01, ΔF11} і {ΔF02, ΔF12} або {ΔF01, ΔF12} і {ΔF02, ΔF11}. Тут перший індекс означає номер основної та додаткової частот повторення, а другий індекс – номер цілі (невідомий спостерігачу). На малюнку спектральні складові сигналу першої цілі позначені синім кольором, а другої – червоним. По кожному з варіантів групування знаходять можливі доплерівські зсуви частоти. Якщо при зондуванні в один і той же строб дальності одночасно попадають сигнали двох цілей з різними швидкостями зближення, їх спектральні лінії існують одночасно і нічим не відрізняються. Можливі два варіанти групування результатів вимірювання на частотах FП0 і FП1: {ΔF01, ΔF11} і {ΔF02, ΔF12} або {ΔF01, ΔF12} і {ΔF02, ΔF11}. Тут перший індекс означає номер основної та додаткової частот повторення, а другий індекс – номер цілі (невідомий спостерігачу). На малюнку спектральні складові сигналу першої цілі позначені синім кольором, а другої – червоним. По кожному з варіантів групування знаходять можливі доплерівські зсуви частоти. Щоб зняти невизначеність, повторюють зондування ще і на частоті FП2=FП0-∆F і здійснюють обчислення доплерівських зсувів частоти для нових можливих комбінацій {ΔF01, ΔF21} і {ΔF02, ΔF22} або {ΔF01, ΔF22} і {ΔF02, ΔF22}. Співпадаючі результати з першої і другої групи обчислень являються дійсними доплерівськими зсувами частоти першої і другої цілей.

Слайд 24

Описание слайда:

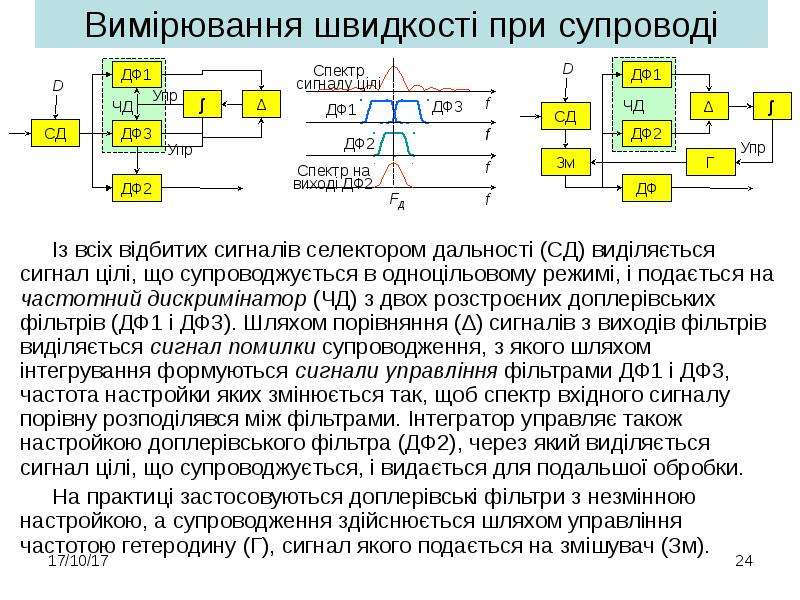

Із всіх відбитих сигналів селектором дальності (СД) виділяється сигнал цілі, що супроводжується в одноцільовому режимі, і подається на частотний дискримінатор (ЧД) з двох розстроєних доплерівських фільтрів (ДФ1 і ДФ3). Шляхом порівняння (∆) сигналів з виходів фільтрів виділяється сигнал помилки супроводження, з якого шляхом інтегрування формуються сигнали управління фільтрами ДФ1 і ДФ3, частота настройки яких змінюється так, щоб спектр вхідного сигналу порівну розподілявся між фільтрами. Інтегратор управляє також настройкою доплерівського фільтра (ДФ2), через який виділяється сигнал цілі, що супроводжується, і видається для подальшої обробки. Із всіх відбитих сигналів селектором дальності (СД) виділяється сигнал цілі, що супроводжується в одноцільовому режимі, і подається на частотний дискримінатор (ЧД) з двох розстроєних доплерівських фільтрів (ДФ1 і ДФ3). Шляхом порівняння (∆) сигналів з виходів фільтрів виділяється сигнал помилки супроводження, з якого шляхом інтегрування формуються сигнали управління фільтрами ДФ1 і ДФ3, частота настройки яких змінюється так, щоб спектр вхідного сигналу порівну розподілявся між фільтрами. Інтегратор управляє також настройкою доплерівського фільтра (ДФ2), через який виділяється сигнал цілі, що супроводжується, і видається для подальшої обробки. На практиці застосовуються доплерівські фільтри з незмінною настройкою, а супроводження здійснюється шляхом управління частотою гетеродину (Г), сигнал якого подається на змішувач (Зм).

Слайд 25

Описание слайда:

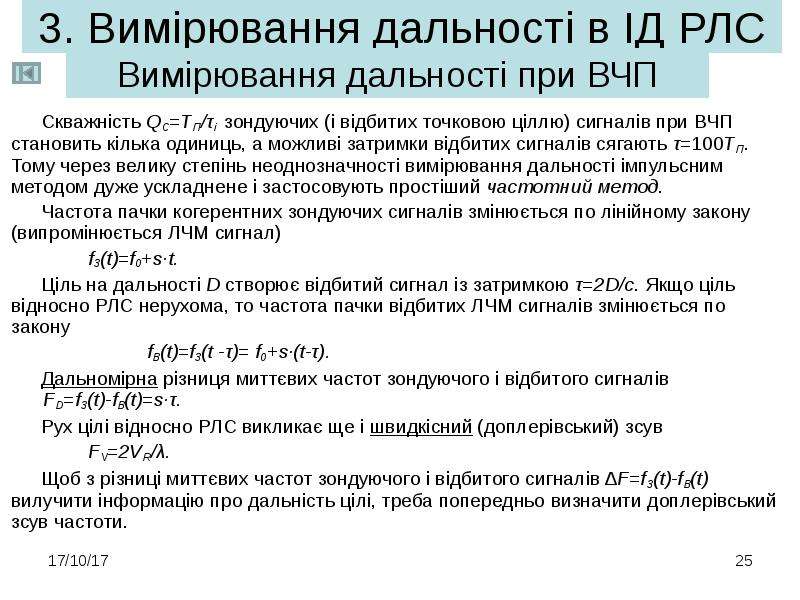

3. Вимірювання дальності в ІД РЛС Скважність QС=TП/τі зондуючих (і відбитих точковою ціллю) сигналів при ВЧП становить кілька одиниць, а можливі затримки відбитих сигналів сягають τ=100TП. Тому через велику степінь неоднозначності вимірювання дальності імпульсним методом дуже ускладнене і застосовують простіший частотний метод. Частота пачки когерентних зондуючих сигналів змінюється по лінійному закону (випромінюється ЛЧМ сигнал) fЗ(t)=f0+s·t. Ціль на дальності D створює відбитий сигнал із затримкою τ=2D/с. Якщо ціль відносно РЛС нерухома, то частота пачки відбитих ЛЧМ сигналів змінюється по закону fВ(t)=fЗ(t -τ)= f0+s·(t-τ). Дальномірна різниця миттєвих частот зондуючого і відбитого сигналів FD=fЗ(t)-fВ(t)=s·τ. Рух цілі відносно РЛС викликає ще і швидкісний (доплерівський) зсув FV=2VR/λ. Щоб з різниці миттєвих частот зондуючого і відбитого сигналів ∆F=fЗ(t)-fВ(t) вилучити інформацію про дальність цілі, треба попередньо визначити доплерівський зсув частоти.

Слайд 26

Описание слайда:

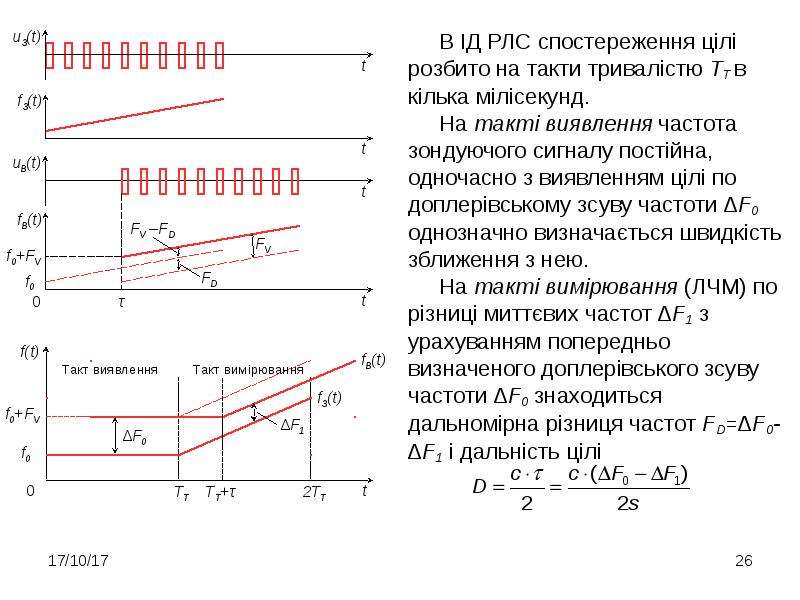

В ІД РЛС спостереження цілі розбито на такти тривалістю ТТ в кілька мілісекунд. В ІД РЛС спостереження цілі розбито на такти тривалістю ТТ в кілька мілісекунд. На такті виявлення частота зондуючого сигналу постійна, одночасно з виявленням цілі по доплерівському зсуву частоти ∆F0 однозначно визначається швидкість зближення з нею. На такті вимірювання (ЛЧМ) по різниці миттєвих частот ∆F1 з урахуванням попередньо визначеного доплерівського зсуву частоти ∆F0 знаходиться дальномірна різниця частот FD=∆F0-∆F1 і дальність цілі

Слайд 27

Описание слайда:

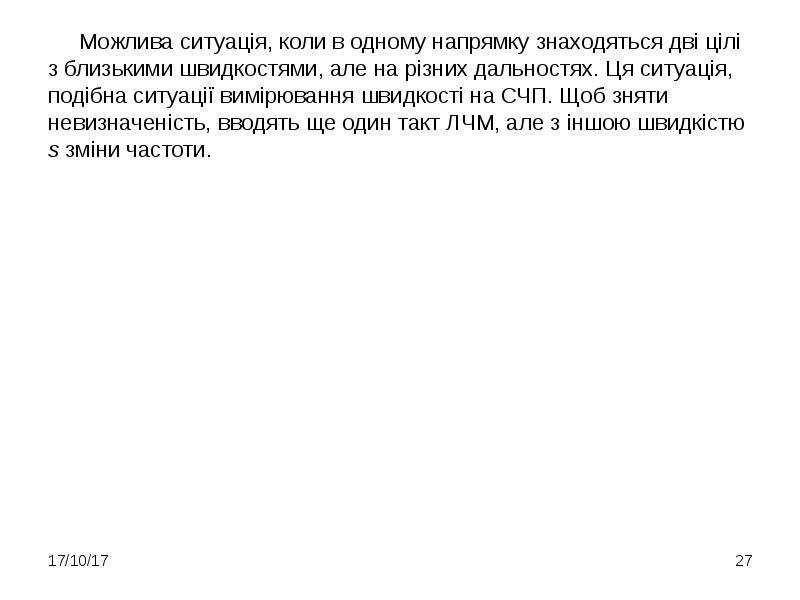

Можлива ситуація, коли в одному напрямку знаходяться дві цілі з близькими швидкостями, але на різних дальностях. Ця ситуація, подібна ситуації вимірювання швидкості на СЧП. Щоб зняти невизначеність, вводять ще один такт ЛЧМ, але з іншою швидкістю s зміни частоти. Можлива ситуація, коли в одному напрямку знаходяться дві цілі з близькими швидкостями, але на різних дальностях. Ця ситуація, подібна ситуації вимірювання швидкості на СЧП. Щоб зняти невизначеність, вводять ще один такт ЛЧМ, але з іншою швидкістю s зміни частоти.

Слайд 28

Описание слайда:

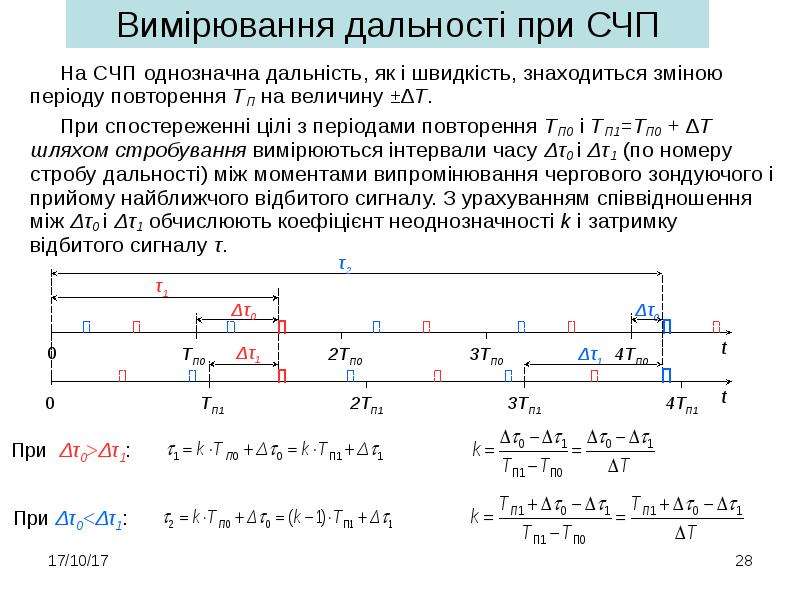

На СЧП однозначна дальність, як і швидкість, знаходиться зміною періоду повторення ТП на величину ±∆Т. На СЧП однозначна дальність, як і швидкість, знаходиться зміною періоду повторення ТП на величину ±∆Т. При спостереженні цілі з періодами повторення ТП0 і ТП1=ТП0 + ∆Т шляхом стробування вимірюються інтервали часу Δτ0 і Δτ1 (по номеру стробу дальності) між моментами випромінювання чергового зондуючого і прийому найближчого відбитого сигналу. З урахуванням співвідношення між Δτ0 і Δτ1 обчислюють коефіцієнт неоднозначності k і затримку відбитого сигналу τ.

Слайд 29

Описание слайда:

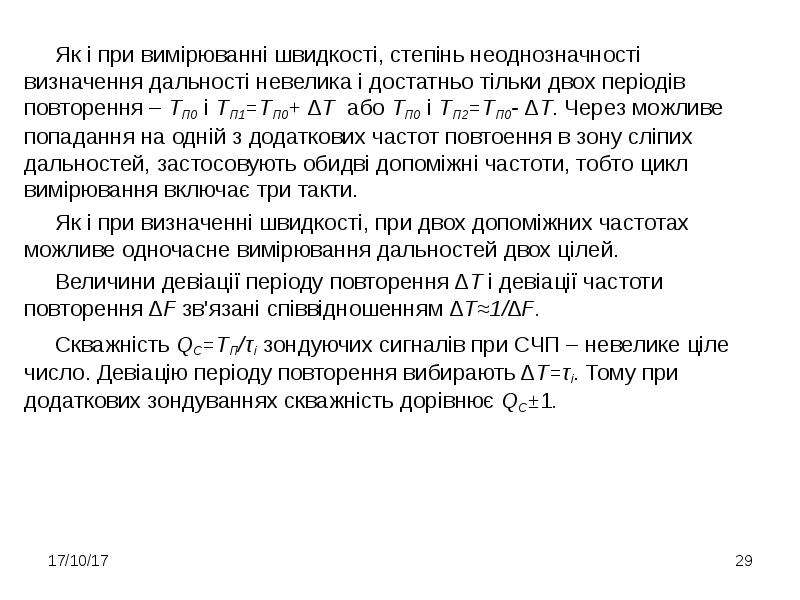

Як і при вимірюванні швидкості, степінь неоднозначності визначення дальності невелика і достатньо тільки двох періодів повторення – ТП0 і ТП1=ТП0+ ∆Т або ТП0 і ТП2=ТП0- ∆Т. Через можливе попадання на одній з додаткових частот повтоення в зону сліпих дальностей, застосовують обидві допоміжні частоти, тобто цикл вимірювання включає три такти. Як і при вимірюванні швидкості, степінь неоднозначності визначення дальності невелика і достатньо тільки двох періодів повторення – ТП0 і ТП1=ТП0+ ∆Т або ТП0 і ТП2=ТП0- ∆Т. Через можливе попадання на одній з додаткових частот повтоення в зону сліпих дальностей, застосовують обидві допоміжні частоти, тобто цикл вимірювання включає три такти. Як і при визначенні швидкості, при двох допоміжних частотах можливе одночасне вимірювання дальностей двох цілей. Величини девіації періоду повторення ∆Т і девіації частоти повторення ∆F зв'язані співвідношенням ∆Т≈1/∆F. Скважність QС=TП/τі зондуючих сигналів при СЧП – невелике ціле число. Девіацію періоду повторення вибирають ∆T=τі. Тому при додаткових зондуваннях скважність дорівнює QС±1.

Слайд 30

Описание слайда:

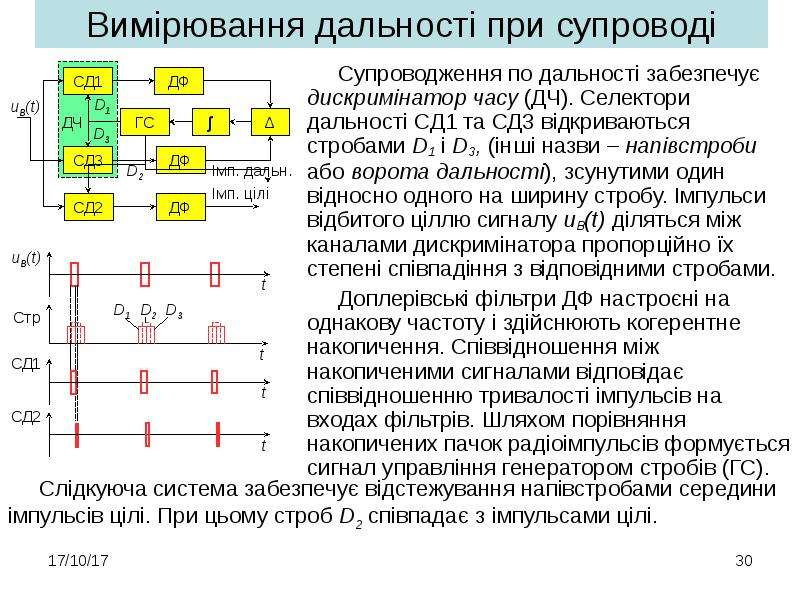

Супроводження по дальності забезпечує дискримінатор часу (ДЧ). Селектори дальності СД1 та СД3 відкриваються стробами D1 і D3, (інші назви – напівстроби або ворота дальності), зсунутими один відносно одного на ширину стробу. Імпульси відбитого ціллю сигналу uВ(t) діляться між каналами дискримінатора пропорційно їх степені співпадіння з відповідними стробами. Супроводження по дальності забезпечує дискримінатор часу (ДЧ). Селектори дальності СД1 та СД3 відкриваються стробами D1 і D3, (інші назви – напівстроби або ворота дальності), зсунутими один відносно одного на ширину стробу. Імпульси відбитого ціллю сигналу uВ(t) діляться між каналами дискримінатора пропорційно їх степені співпадіння з відповідними стробами. Доплерівські фільтри ДФ настроєні на однакову частоту і здійснюють когерентне накопичення. Співвідношення між накопиченими сигналами відповідає співвідношенню тривалості імпульсів на входах фільтрів. Шляхом порівняння накопичених пачок радіоімпульсів формується сигнал управління генератором стробів (ГС).

Слайд 31

Описание слайда:

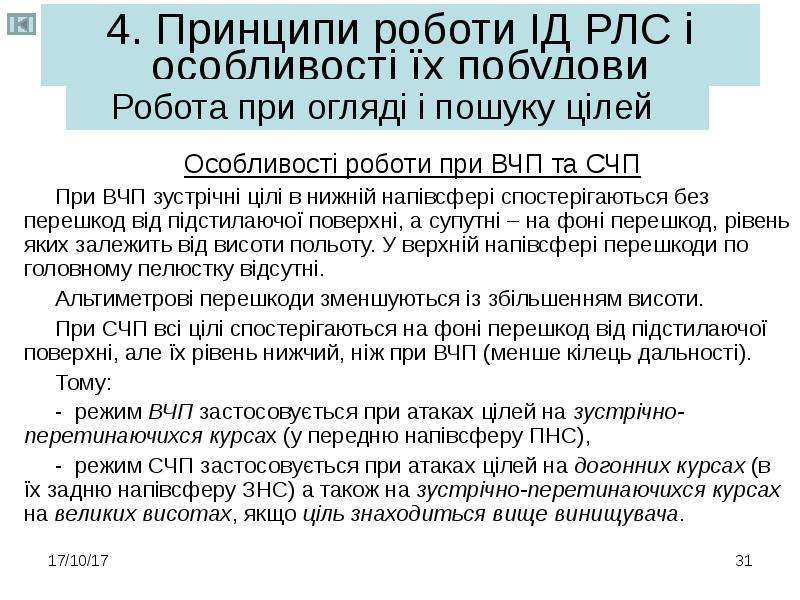

4. Принципи роботи ІД РЛС і особливості їх побудови Особливості роботи при ВЧП та СЧП При ВЧП зустрічні цілі в нижній напівсфері спостерігаються без перешкод від підстилаючої поверхні, а супутні – на фоні перешкод, рівень яких залежить від висоти польоту. У верхній напівсфері перешкоди по головному пелюстку відсутні. Альтиметрові перешкоди зменшуються із збільшенням висоти. При СЧП всі цілі спостерігаються на фоні перешкод від підстилаючої поверхні, але їх рівень нижчий, ніж при ВЧП (менше кілець дальності). Тому: - режим ВЧП застосовується при атаках цілей на зустрічно-перетинаючихся курсах (у передню напівсферу ПНС), - режим СЧП застосовується при атаках цілей на догонних курсах (в їх задню напівсферу ЗНС) а також на зустрічно-перетинаючихся курсах на великих висотах, якщо ціль знаходиться вище винищувача.

Слайд 32

Описание слайда:

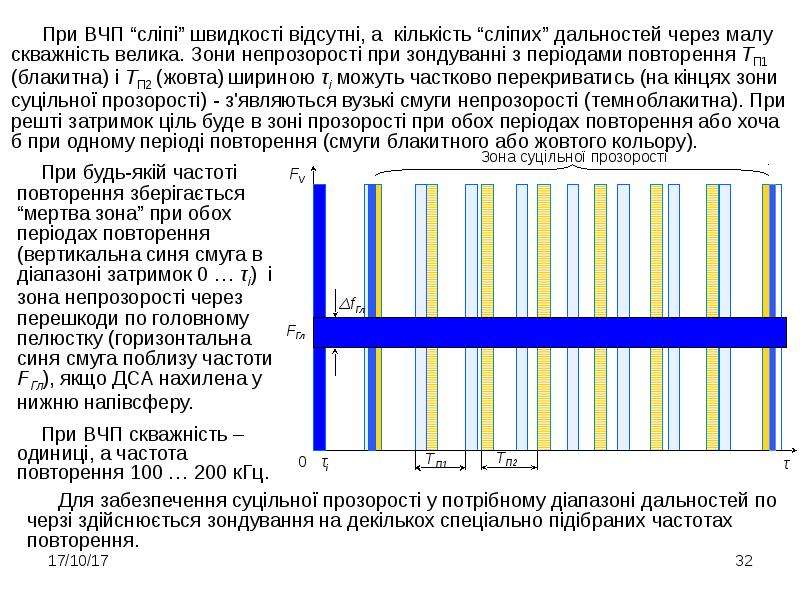

Слайд 33

Описание слайда:

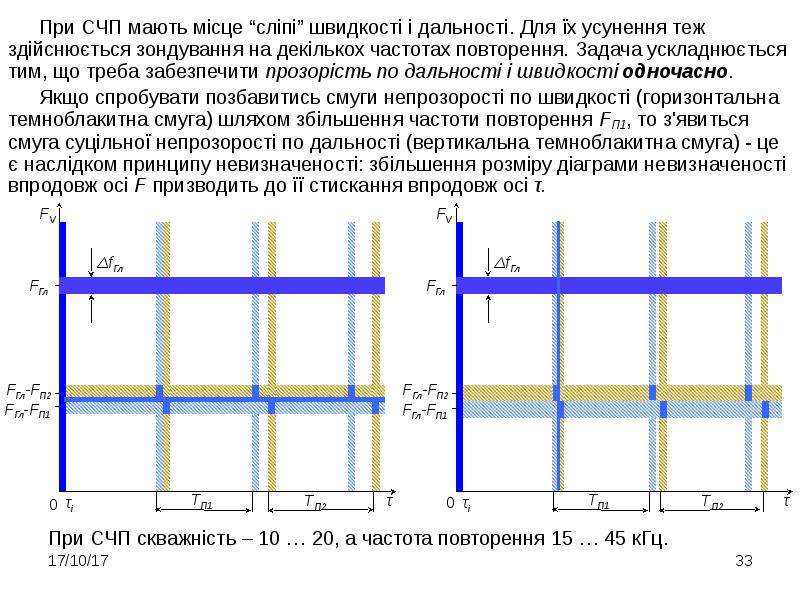

При СЧП мають місце “сліпі” швидкості і дальності. Для їх усунення теж здійснюється зондування на декількох частотах повторення. Задача ускладнюється тим, що треба забезпечити прозорість по дальності і швидкості одночасно. При СЧП мають місце “сліпі” швидкості і дальності. Для їх усунення теж здійснюється зондування на декількох частотах повторення. Задача ускладнюється тим, що треба забезпечити прозорість по дальності і швидкості одночасно. Якщо спробувати позбавитись смуги непрозорості по швидкості (горизонтальна темноблакитна смуга) шляхом збільшення частоти повторення FП1, то з'явиться смуга суцільної непрозорості по дальності (вертикальна темноблакитна смуга) - це є наслідком принципу невизначеності: збільшення розміру діаграми невизначеності впродовж осі F призводить до її стискання впродовж осі τ.

Слайд 34

Описание слайда:

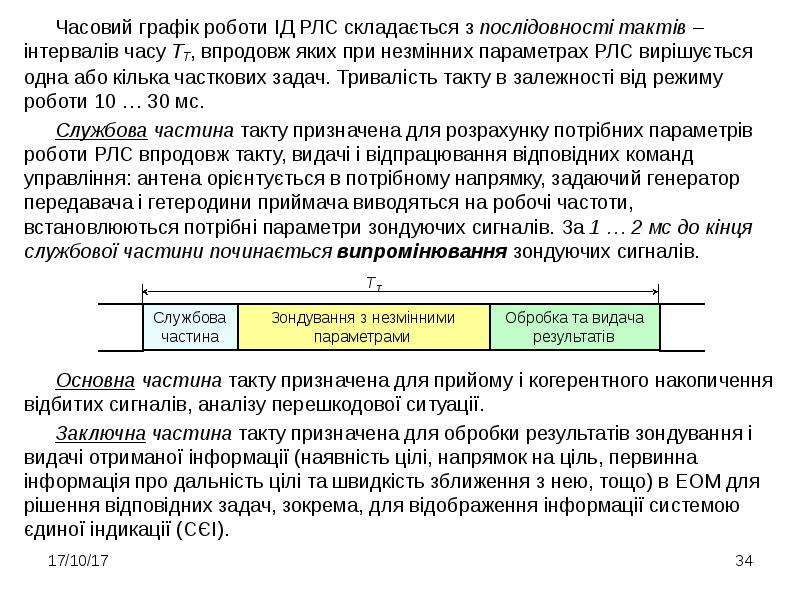

Часовий графік роботи ІД РЛС складається з послідовності тактів – інтервалів часу ТТ, впродовж яких при незмінних параметрах РЛС вирішується одна або кілька часткових задач. Тривалість такту в залежності від режиму роботи 10 … 30 мс. Часовий графік роботи ІД РЛС складається з послідовності тактів – інтервалів часу ТТ, впродовж яких при незмінних параметрах РЛС вирішується одна або кілька часткових задач. Тривалість такту в залежності від режиму роботи 10 … 30 мс. Службова частина такту призначена для розрахунку потрібних параметрів роботи РЛС впродовж такту, видачі і відпрацювання відповідних команд управління: антена орієнтується в потрібному напрямку, задаючий генератор передавача і гетеродини приймача виводяться на робочі частоти, встановлюються потрібні параметри зондуючих сигналів. За 1 … 2 мс до кінця службової частини починається випромінювання зондуючих сигналів.

Слайд 35

Описание слайда:

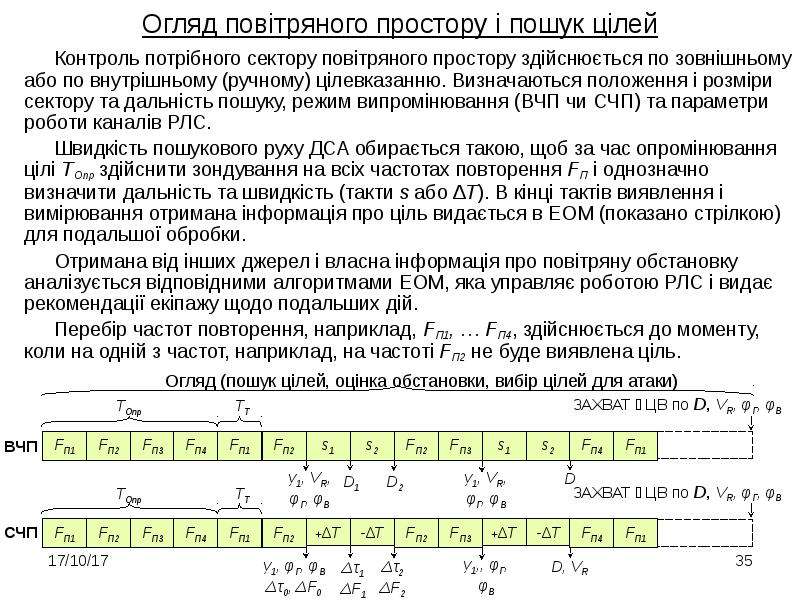

Огляд повітряного простору і пошук цілей Контроль потрібного сектору повітряного простору здійснюється по зовнішньому або по внутрішньому (ручному) цілевказанню. Визначаються положення і розміри сектору та дальність пошуку, режим випромінювання (ВЧП чи СЧП) та параметри роботи каналів РЛС. Швидкість пошукового руху ДСА обирається такою, щоб за час опромінювання цілі ТОпр здійснити зондування на всіх частотах повторення FП і однозначно визначити дальність та швидкість (такти s або ∆Т). В кінці тактів виявлення і вимірювання отримана інформація про ціль видається в ЕОМ (показано стрілкою) для подальшої обробки. Отримана від інших джерел і власна інформація про повітряну обстановку аналізується відповідними алгоритмами ЕОМ, яка управляє роботою РЛС і видає рекомендації екіпажу щодо подальших дій. Перебір частот повторення, наприклад, FП1, … FП4, здійснюється до моменту, коли на одній з частот, наприклад, на частоті FП2 не буде виявлена ціль.

Слайд 36

Описание слайда:

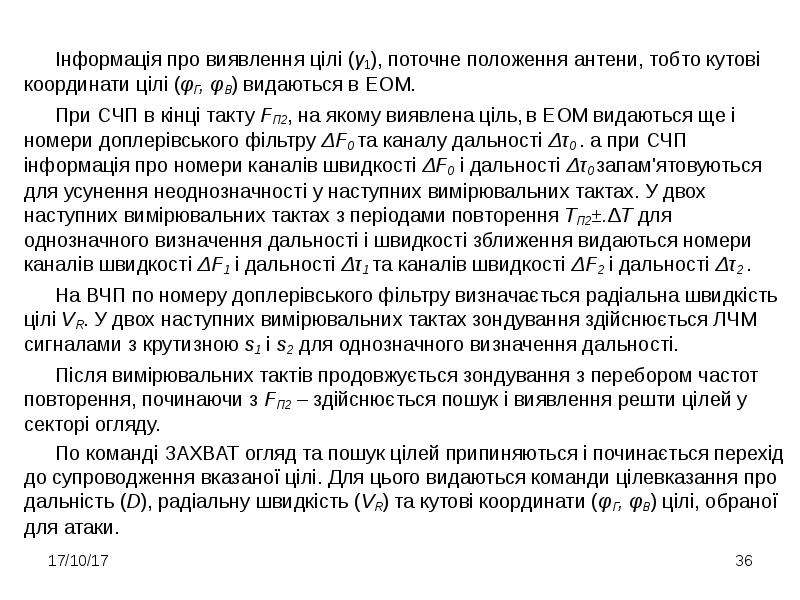

Інформація про виявлення цілі (γ1), поточне положення антени, тобто кутові координати цілі (φГ, φВ) видаються в ЕОМ. Інформація про виявлення цілі (γ1), поточне положення антени, тобто кутові координати цілі (φГ, φВ) видаються в ЕОМ. При СЧП в кінці такту FП2, на якому виявлена ціль, в ЕОМ видаються ще і номери доплерівського фільтру ΔF0 та каналу дальності Δτ0 . а при СЧП інформація про номери каналів швидкості ΔF0 і дальності Δτ0 запам'ятовуються для усунення неоднозначності у наступних вимірювальних тактах. У двох наступних вимірювальних тактах з періодами повторення ТП2±.∆Т для однозначного визначення дальності і швидкості зближення видаються номери каналів швидкості ΔF1 і дальності Δτ1 та каналів швидкості ΔF2 і дальності Δτ2 . На ВЧП по номеру доплерівського фільтру визначається радіальна швидкість цілі VR. У двох наступних вимірювальних тактах зондування здійснюється ЛЧМ сигналами з крутизною s1 і s2 для однозначного визначення дальності. Після вимірювальних тактів продовжується зондування з перебором частот повторення, починаючи з FП2 – здійснюється пошук і виявлення решти цілей у секторі огляду. По команді ЗАХВАТ огляд та пошук цілей припиняються і починається перехід до супроводження вказаної цілі. Для цього видаються команди цілевказання про дальність (D), радіальну швидкість (VR) та кутові координати (φГ, φВ) цілі, обраної для атаки.

Слайд 37

Описание слайда:

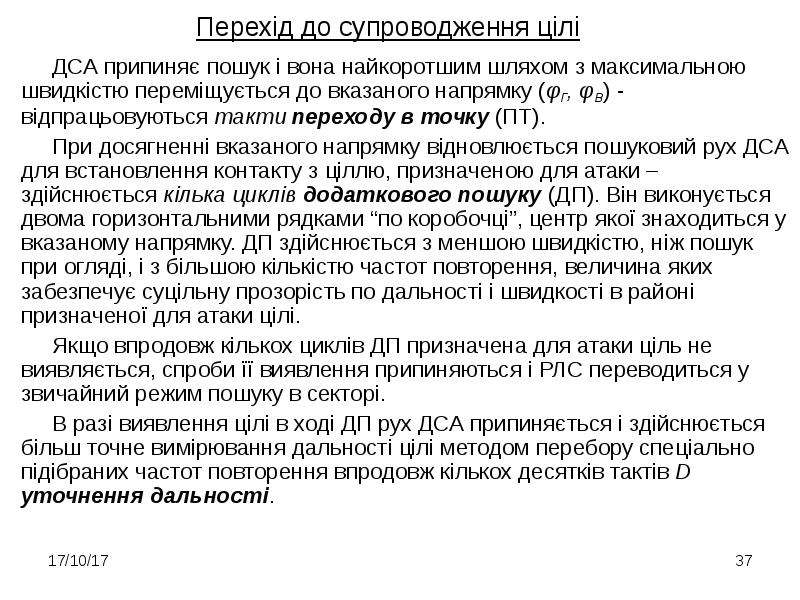

ДСА припиняє пошук і вона найкоротшим шляхом з максимальною швидкістю переміщується до вказаного напрямку (φГ, φВ) - відпрацьовуються такти переходу в точку (ПТ). ДСА припиняє пошук і вона найкоротшим шляхом з максимальною швидкістю переміщується до вказаного напрямку (φГ, φВ) - відпрацьовуються такти переходу в точку (ПТ). При досягненні вказаного напрямку відновлюється пошуковий рух ДСА для встановлення контакту з ціллю, призначеною для атаки – здійснюється кілька циклів додаткового пошуку (ДП). Він виконується двома горизонтальними рядками “по коробочці”, центр якої знаходиться у вказаному напрямку. ДП здійснюється з меншою швидкістю, ніж пошук при огляді, і з більшою кількістю частот повторення, величина яких забезпечує суцільну прозорість по дальності і швидкості в районі призначеної для атаки цілі. Якщо впродовж кількох циклів ДП призначена для атаки ціль не виявляється, спроби її виявлення припиняються і РЛС переводиться у звичайний режим пошуку в секторі. В разі виявлення цілі в ході ДП рух ДСА припиняється і здійснюється більш точне вимірювання дальності цілі методом перебору спеціально підібраних частот повторення впродовж кількох десятків тактів D уточнення дальності.

Слайд 38

Описание слайда:

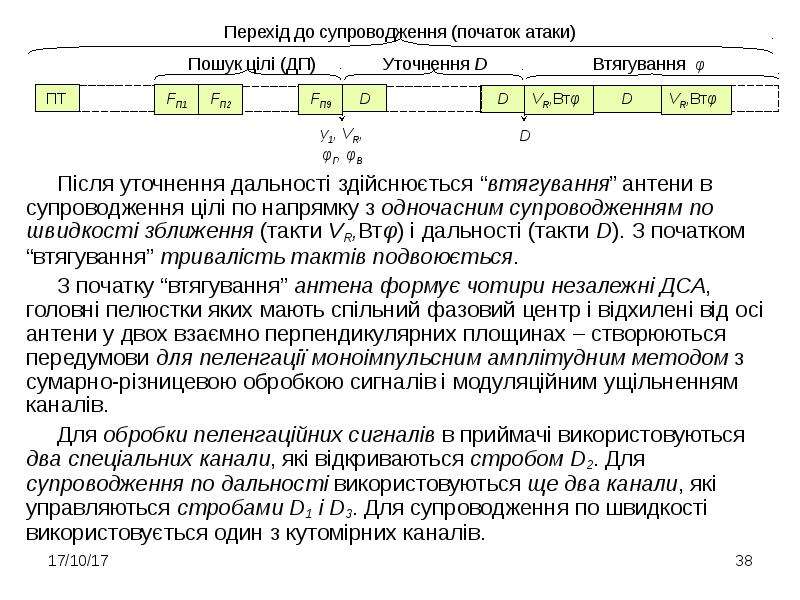

Після уточнення дальності здійснюється “втягування” антени в супроводження цілі по напрямку з одночасним супроводженням по швидкості зближення (такти VR,Втφ) і дальності (такти D). З початком “втягування” тривалість тактів подвоюється. Після уточнення дальності здійснюється “втягування” антени в супроводження цілі по напрямку з одночасним супроводженням по швидкості зближення (такти VR,Втφ) і дальності (такти D). З початком “втягування” тривалість тактів подвоюється. З початку “втягування” антена формує чотири незалежні ДСА, головні пелюстки яких мають спільний фазовий центр і відхилені від осі антени у двох взаємно перпендикулярних площинах – створюються передумови для пеленгації моноімпульсним амплітудним методом з сумарно-різницевою обробкою сигналів і модуляційним ущільненням каналів. Для обробки пеленгаційних сигналів в приймачі використовуються два спеціальних канали, які відкриваються стробом D2. Для супроводження по дальності використовуються ще два канали, які управляються стробами D1 і D3. Для супроводження по швидкості використовується один з кутомірних каналів.

Слайд 39

Описание слайда:

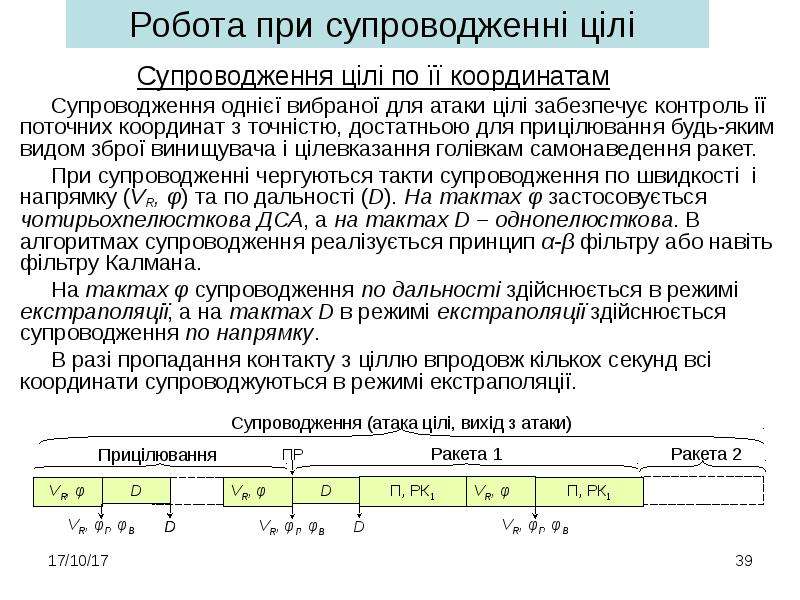

Супроводження цілі по її координатам Супроводження цілі по її координатам Супроводження однієї вибраної для атаки цілі забезпечує контроль її поточних координат з точністю, достатньою для прицілювання будь-яким видом зброї винищувача і цілевказання голівкам самонаведення ракет. При супроводженні чергуються такти супроводження по швидкості і напрямку (VR, φ) та по дальності (D). На тактах φ застосовується чотирьохпелюсткова ДСА, а на тактах D – однопелюсткова. В алгоритмах супроводження реалізується принцип α-β фільтру або навіть фільтру Калмана. На тактах φ супроводження по дальності здійснюється в режимі екстраполяції, а на тактах D в режимі екстраполяції здійснюється супроводження по напрямку. В разі пропадання контакту з ціллю впродовж кількох секунд всі координати супроводжуються в режимі екстраполяції.

Слайд 40

Описание слайда:

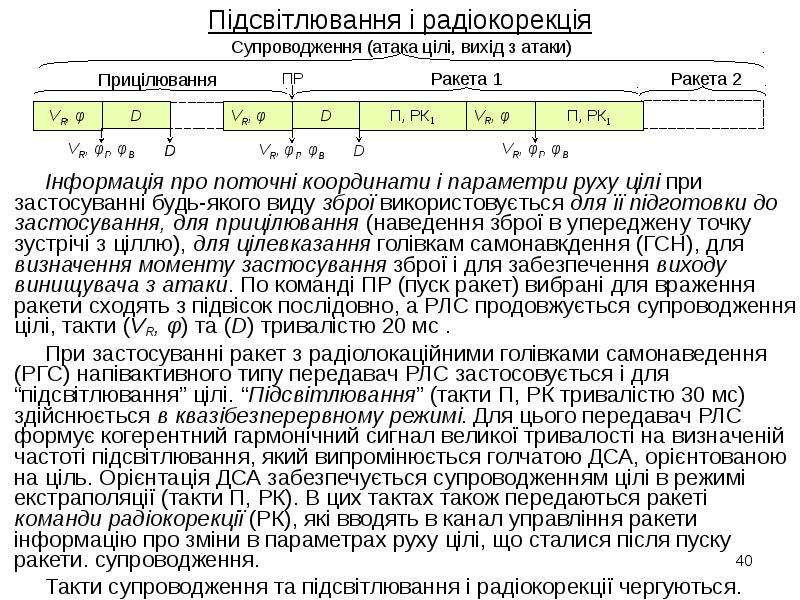

Підсвітлювання і радіокорекція Інформація про поточні координати і параметри руху цілі при застосуванні будь-якого виду зброї використовується для її підготовки до застосування, для прицілювання (наведення зброї в упереджену точку зустрічі з ціллю), для цілевказання голівкам самонавкдення (ГСН), для визначення моменту застосування зброї і для забезпечення виходу винищувача з атаки. По команді ПР (пуск ракет) вибрані для враження ракети сходять з підвісок послідовно, а РЛС продовжується супроводження цілі, такти (VR, φ) та (D) тривалістю 20 мс . При застосуванні ракет з радіолокаційними голівками самонаведення (РГС) напівактивного типу передавач РЛС застосовується і для “підсвітлювання” цілі. “Підсвітлювання” (такти П, РК тривалістю 30 мс) здійснюється в квазібезперервному режимі. Для цього передавач РЛС формує когерентний гармонічний сигнал великої тривалості на визначеній частоті підсвітлювання, який випромінюється голчатою ДСА, орієнтованою на ціль. Орієнтація ДСА забезпечується супроводженням цілі в режимі екстраполяції (такти П, РК). В цих тактах також передаються ракеті команди радіокорекції (РК), які вводять в канал управління ракети інформацію про зміни в параметрах руху цілі, що сталися після пуску ракети. супроводження. Такти супроводження та підсвітлювання і радіокорекції чергуються.

Слайд 41

Описание слайда:

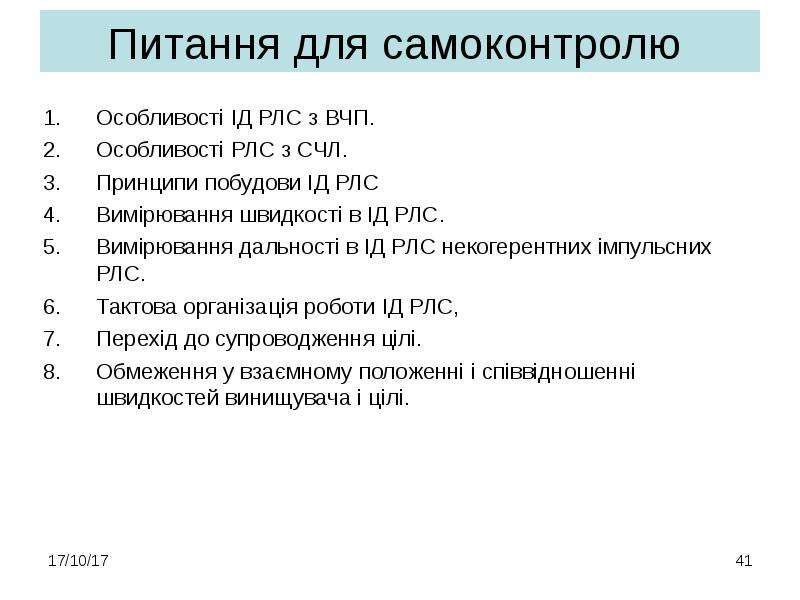

Питання для самоконтролю Особливості ІД РЛС з ВЧП. Особливості РЛС з СЧЛ. Принципи побудови ІД РЛС Вимірювання швидкості в ІД РЛС. Вимірювання дальності в ІД РЛС некогерентних імпульсних РЛС. Тактова організація роботи ІД РЛС, Перехід до супроводження цілі. Обмеження у взаємному положенні і співвідношенні швидкостей винищувача і цілі.

Слайд 42

Описание слайда:

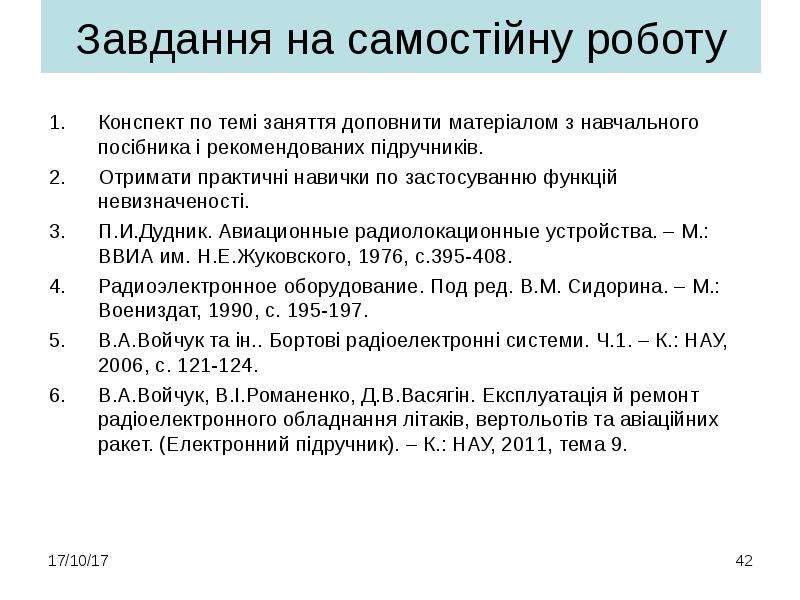

Завдання на самостійну роботу Конспект по темі заняття доповнити матеріалом з навчального посібника і рекомендованих підручників. Отримати практичні навички по застосуванню функцій невизначеності. П.И.Дудник. Авиационные радиолокационные устройства. – М.: ВВИА им. Н.Е.Жуковского, 1976, с.395-408. Радиоэлектронное оборудование. Под ред. В.М. Сидорина. – М.: Воениздат, 1990, с. 195-197. В.А.Войчук та ін.. Бортові радіоелектронні системи. Ч.1. – К.: НАУ, 2006, с. 121-124. В.А.Войчук, В.І.Романенко, Д.В.Васягін. Експлуатація й ремонт радіоелектронного обладнання літаків, вертольотів та авіаційних ракет. (Електронний підручник). – К.: НАУ, 2011, тема 9.
