Слайд 1

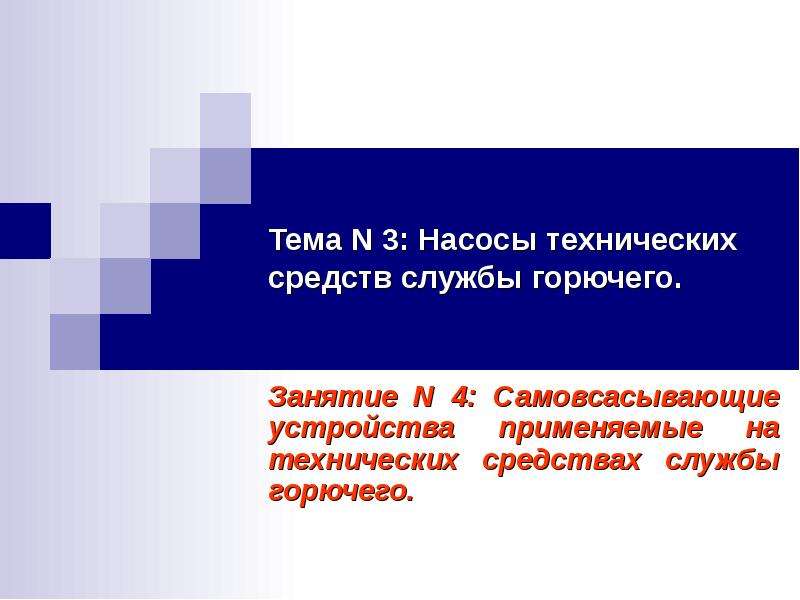

Тема N 3: Насосы технических средств службы горючего. Занятие N 4: Самовсасывающие устройства применяемые на технических средствах службы горючего.
Описание слайда:
Тема N 3: Насосы технических средств службы горючего. Занятие N 4: Самовсасывающие устройства применяемые на технических средствах службы горючего.

Слайд 2

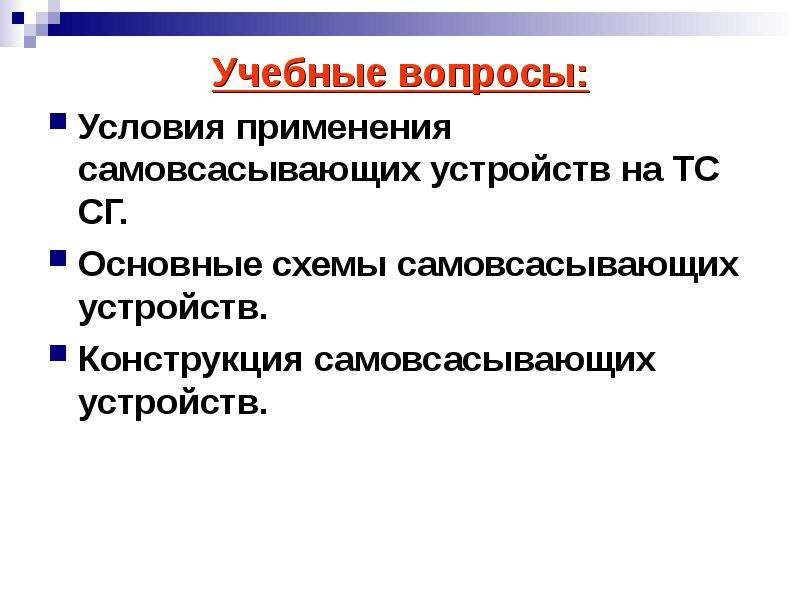

Учебные вопросы: Учебные вопросы: Условия применения самовсасывающих устройств на ТС СГ. Основные схемы самовсасывающих устройств. Конструкция...
Описание слайда:
Учебные вопросы: Учебные вопросы: Условия применения самовсасывающих устройств на ТС СГ. Основные схемы самовсасывающих устройств. Конструкция самовсасывающих устройств.

Слайд 3


Литература: Литература: 1. В.Т.Нехаев, "Насосы технических средств службы горючего" Курс лекций, часть 2, УВВТУ, 1979г. 2. Д.Ф.Дронов,...
Описание слайда:
Литература: Литература: 1. В.Т.Нехаев, "Насосы технических средств службы горючего" Курс лекций, часть 2, УВВТУ, 1979г. 2. Д.Ф.Дронов, "Насосы технических средств службы горючего" УВВТУ, 1987г. 3. В.М.Свистов, "Технические средства перекачки и заправки ракетным топливом и горючим" ВАТТ, 1971г.

Слайд 4


Эффективность самовсасывания будет определяться в основном величиной разрежения, которую можно выразить максимальной геометрической высотой,...
Описание слайда:

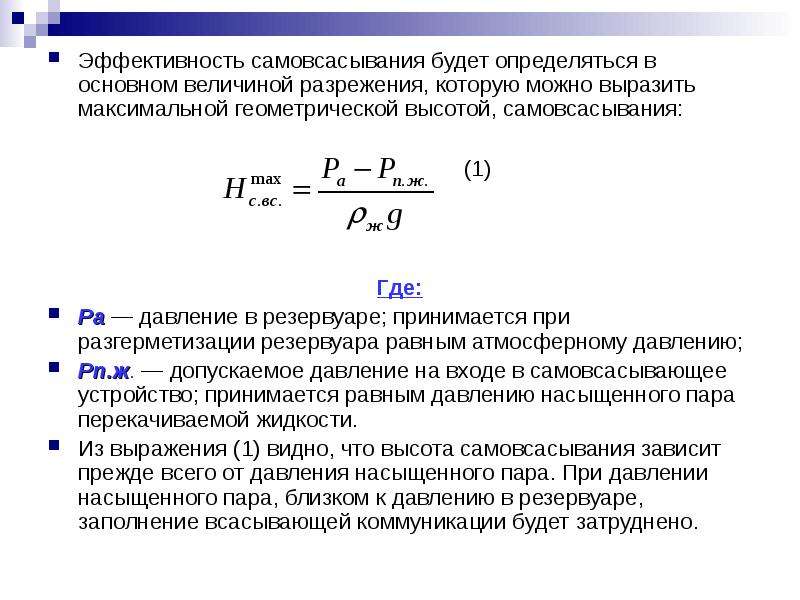

Эффективность самовсасывания будет определяться в основном величиной разрежения, которую можно выразить максимальной геометрической высотой, самовсасывания: Эффективность самовсасывания будет определяться в основном величиной разрежения, которую можно выразить максимальной геометрической высотой, самовсасывания: (1) Где: Ра — давление в резервуаре; принимается при разгерметизации резервуара равным атмосферному давлению; Pп.ж. — допускаемое давление на входе в самовсасывающее устройство; принимается равным давлению насыщенного пара перекачиваемой жидкости. Из выражения (1) видно, что высота самовсасывания зависит прежде всего от давления насыщенного пара. При давлении насыщенного пара, близком к давлению в резервуаре, заполнение всасывающей коммуникации будет затруднено.

Слайд 5


Рис.1. Обобщенная схема всасывающей коммуникации и самовсасывающего устройства: 1 - фильтр-сетка; 2 – резервуар; 3 – насос; 4 – смотровой фонарь; 5 –...
Описание слайда:
Рис.1. Обобщенная схема всасывающей коммуникации и самовсасывающего устройства: 1 - фильтр-сетка; 2 – резервуар; 3 – насос; 4 – смотровой фонарь; 5 – самовсасывающее устройство; 6 и 7 - вентили; 8 - напорный вентиль; 9 – манометр; 10 – мановакуумметр.

Слайд 6

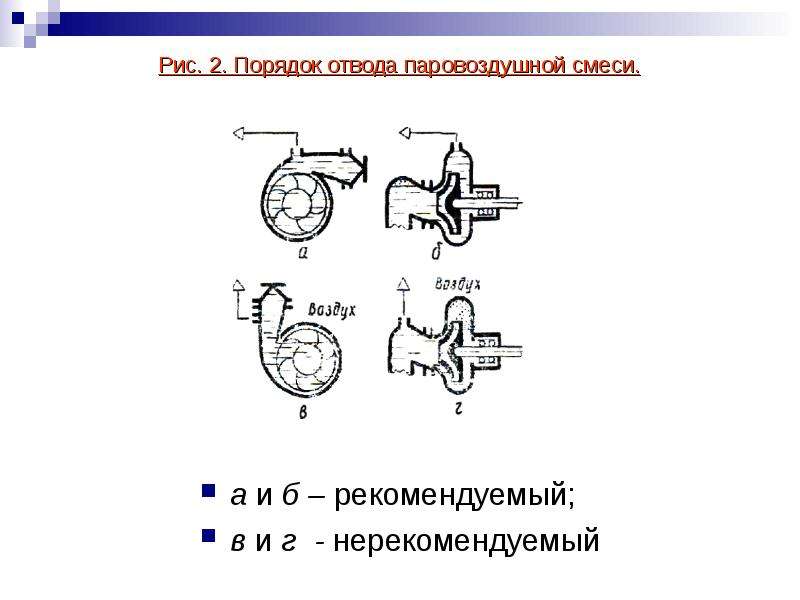

Рис. 2. Порядок отвода паровоздушной смеси. а и б – рекомендуемый; в и г - нерекомендуемый
Описание слайда:
Рис. 2. Порядок отвода паровоздушной смеси. а и б – рекомендуемый; в и г - нерекомендуемый

Слайд 7

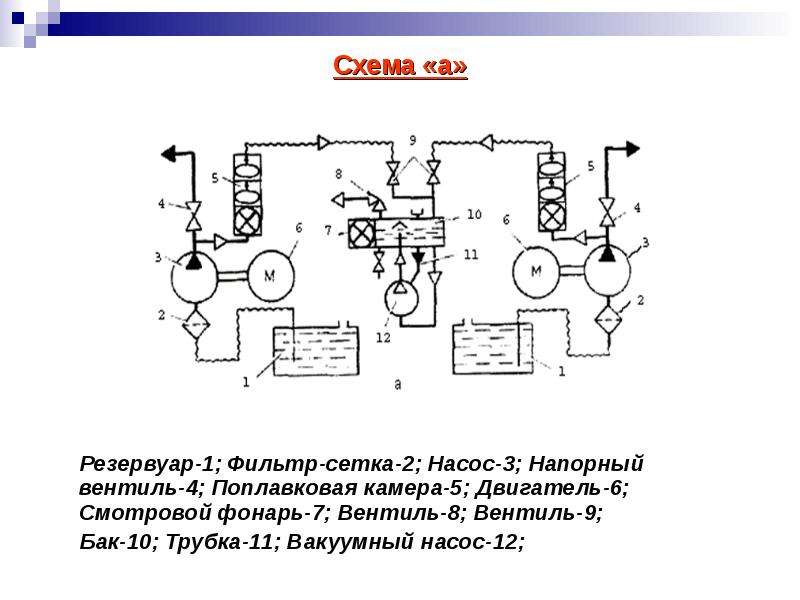

Схема «а» Резервуар-1; Фильтр-сетка-2; Насос-3; Напорный вентиль-4; Поплавковая камера-5; Двигатель-6; Смотровой фонарь-7; Вентиль-8; Вентиль-9;...
Описание слайда:
Схема «а» Резервуар-1; Фильтр-сетка-2; Насос-3; Напорный вентиль-4; Поплавковая камера-5; Двигатель-6; Смотровой фонарь-7; Вентиль-8; Вентиль-9; Бак-10; Трубка-11; Вакуумный насос-12;

Слайд 8

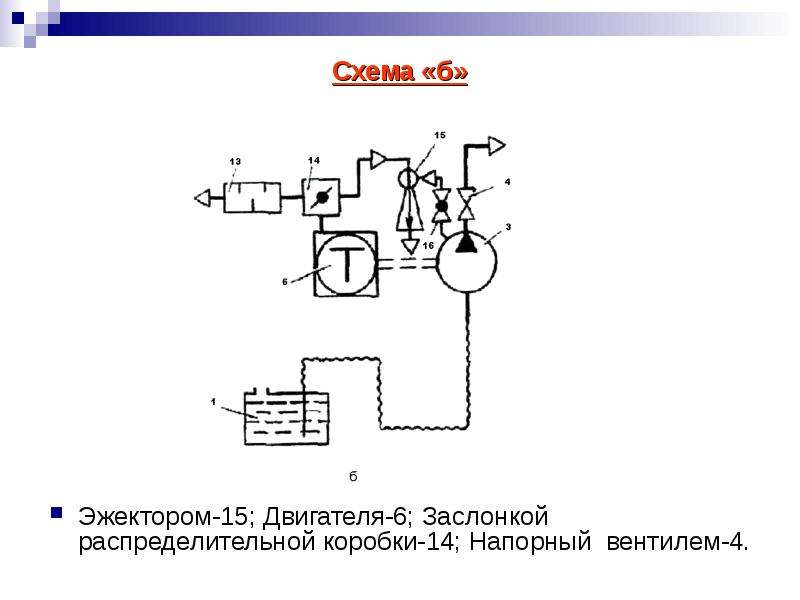

Схема «б» Эжектором-15; Двигателя-6; Заслонкой распределительной коробки-14; Напорный вентилем-4.
Описание слайда:
Схема «б» Эжектором-15; Двигателя-6; Заслонкой распределительной коробки-14; Напорный вентилем-4.

Слайд 9


Схема «в» Эжектор-15; Двигатель-6; Рукоятка управления-21; Заслонка-23; Клапанный кран-16; Воздушный фильтр-22; Карбюратор-24; Вентиль-9; Поплавковая...
Описание слайда:
Схема «в» Эжектор-15; Двигатель-6; Рукоятка управления-21; Заслонка-23; Клапанный кран-16; Воздушный фильтр-22; Карбюратор-24; Вентиль-9; Поплавковая камера-5; Смотровой фонарь-7; Клапанный кран-16; Пламегаситель-25; Резервуар-1; Всасывающая коммуникация и насос-3; Задвижки-20.

Слайд 10


Схема «г» Рециркуляционный бак-10; Вентиль-19; Насос-3; Вентиль-18; Рабочее сопло эжектора 15; Вентиль-9; Смотровой фонарь-7; Вентиль 8 вентиль 17 в...
Описание слайда:
Схема «г» Рециркуляционный бак-10; Вентиль-19; Насос-3; Вентиль-18; Рабочее сопло эжектора 15; Вентиль-9; Смотровой фонарь-7; Вентиль 8 вентиль 17 в напорную коммуникацию. задвижки 20, напорным вентилем 4 После вывода насоса на режим перекачки вентили 9, 19, 18 и 17 закрывают.

Слайд 11


Схема «д» 1 - резервуар; 2 – фильтр-сетка; 3 – насос; 4 – напорный вентиль; 5 – поплавковая камера; 6 – двигатель; 7 – смотровой фонарь; 8, 9, 17,19...
Описание слайда:
Схема «д» 1 - резервуар; 2 – фильтр-сетка; 3 – насос; 4 – напорный вентиль; 5 – поплавковая камера; 6 – двигатель; 7 – смотровой фонарь; 8, 9, 17,19 – вентили; 10 – бак; 11 – трубка; 12 – вакуумный насос; 13 – глушитель; 14 – распределительная коробка; 15 – эжектор; 16 – кран; 20 – задвижки; 21 – рукоятка; 22 – воздушный фильтр; 23 – заслонка; 24 – карбюратор; 25 – пламегаситель; 26 – ресивер; 27 – пневмоклапан; 28 – компрессор; 29 – уловитель паров.
