Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Тени плоских фигур, цилиндра и конуса. (Лекция 11). Доклад-сообщение содержит 18 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

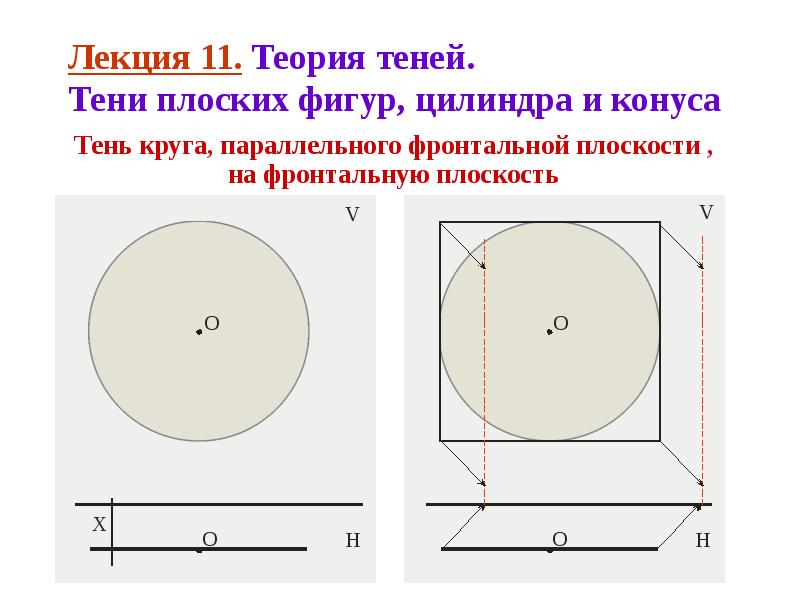

Лекция 11. Теория теней. Тени плоских фигур, цилиндра и конуса Тень круга, параллельного фронтальной плоскости , на фронтальную плоскость

Слайд 2

Описание слайда:

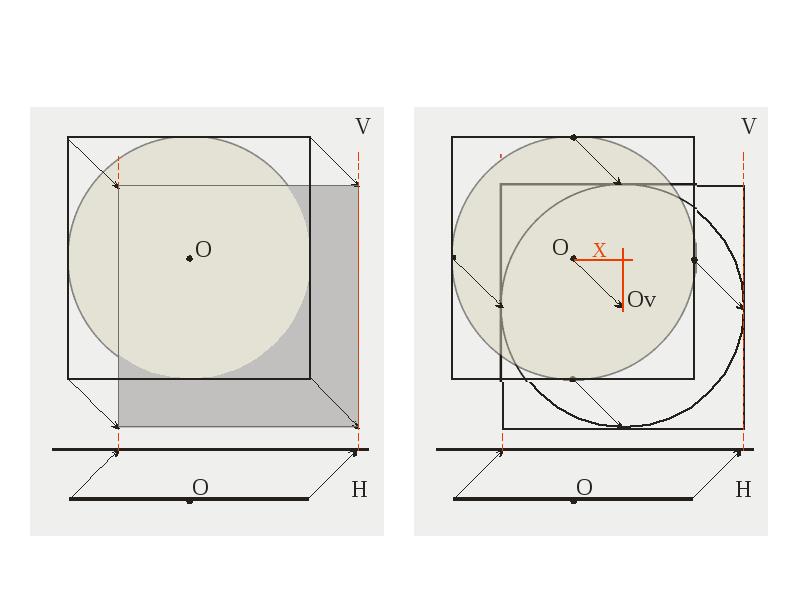

Слайд 3

Описание слайда:

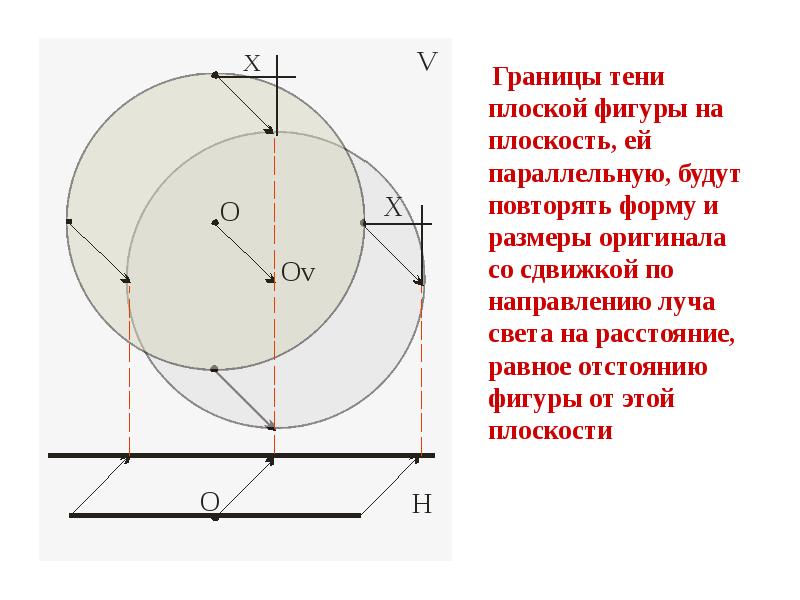

Границы тени плоской фигуры на плоскость, ей параллельную, будут повторять форму и размеры оригинала со сдвижкой по направлению луча света на расстояние, равное отстоянию фигуры от этой плоскости Границы тени плоской фигуры на плоскость, ей параллельную, будут повторять форму и размеры оригинала со сдвижкой по направлению луча света на расстояние, равное отстоянию фигуры от этой плоскости

Слайд 4

Описание слайда:

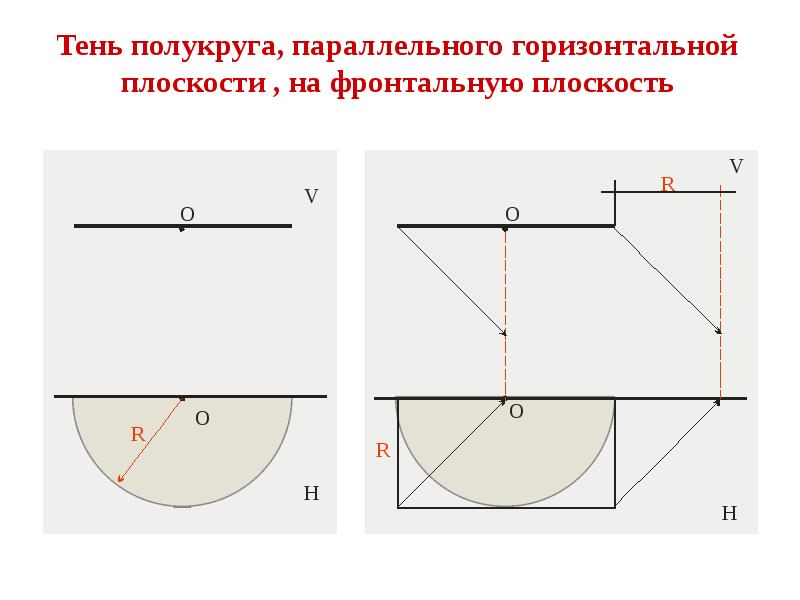

Тень полукруга, параллельного горизонтальной плоскости , на фронтальную плоскость

Слайд 5

Описание слайда:

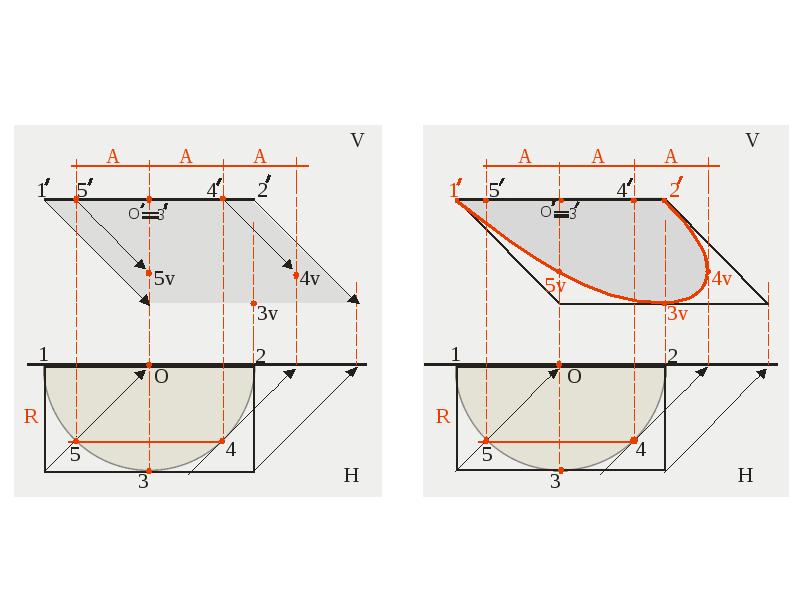

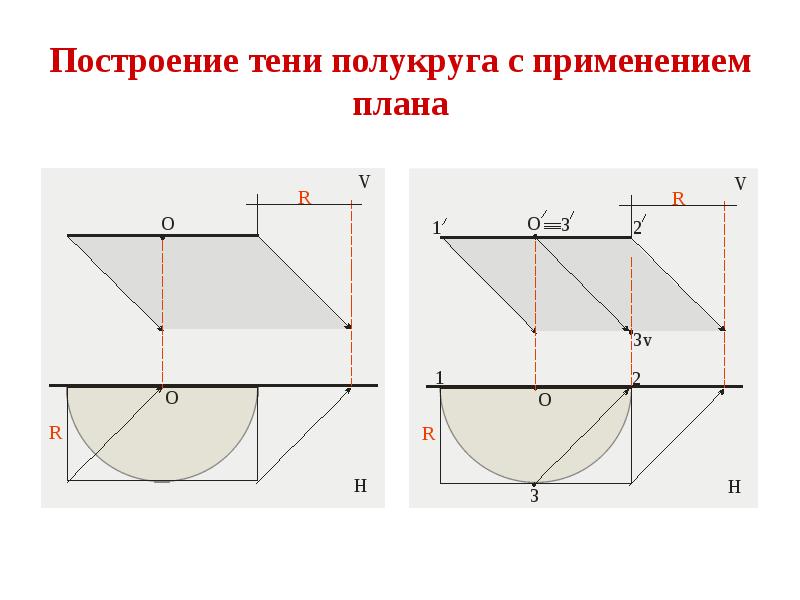

Построение тени полукруга с применением плана

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

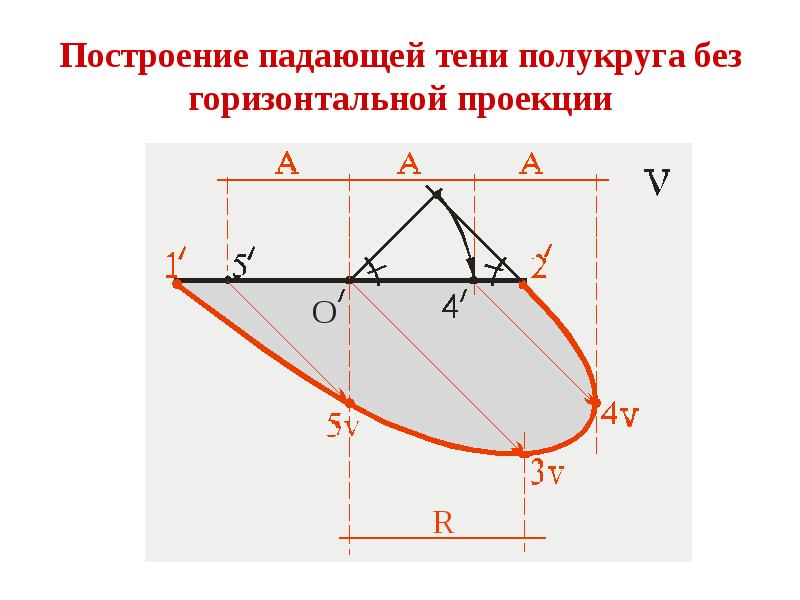

Построение падающей тени полукруга без горизонтальной проекции

Слайд 9

Описание слайда:

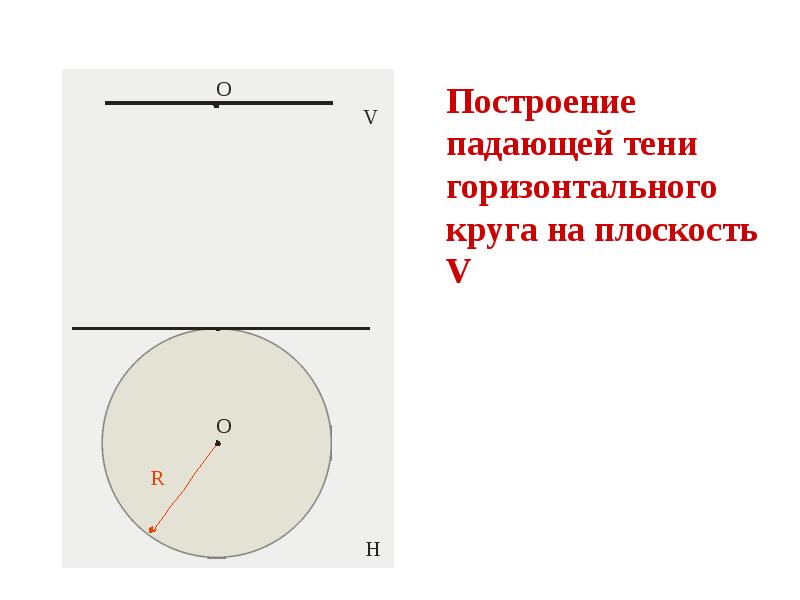

Построение падающей тени горизонтального круга на плоскость V

Слайд 10

Описание слайда:

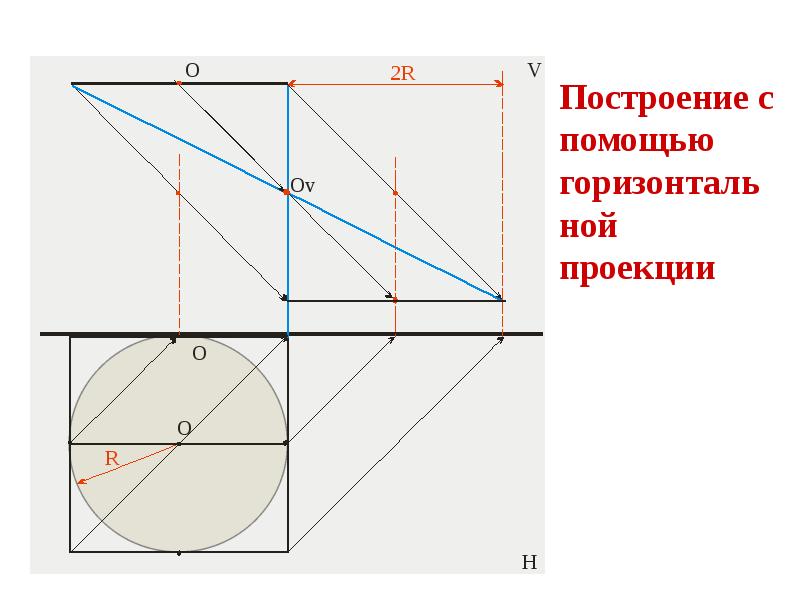

Построение с помощью горизонтальной проекции

Слайд 11

Описание слайда:

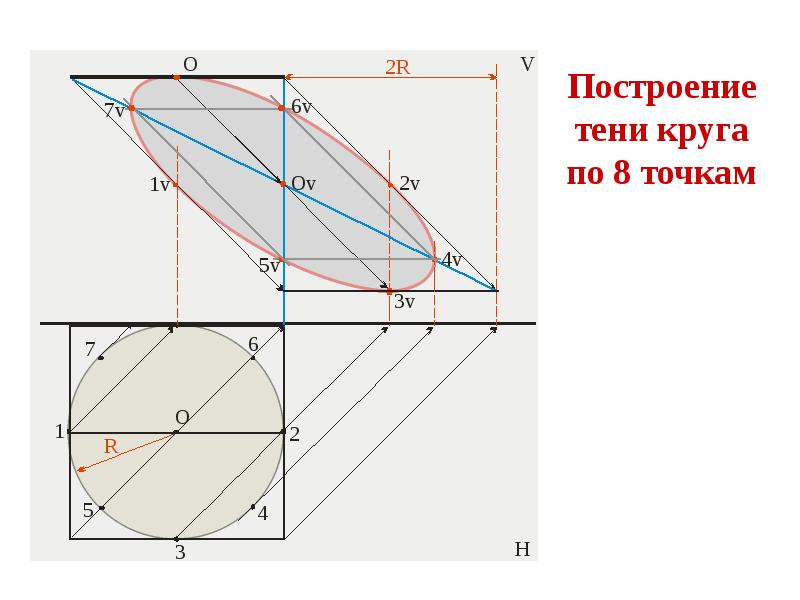

Построение тени круга по 8 точкам

Слайд 12

Описание слайда:

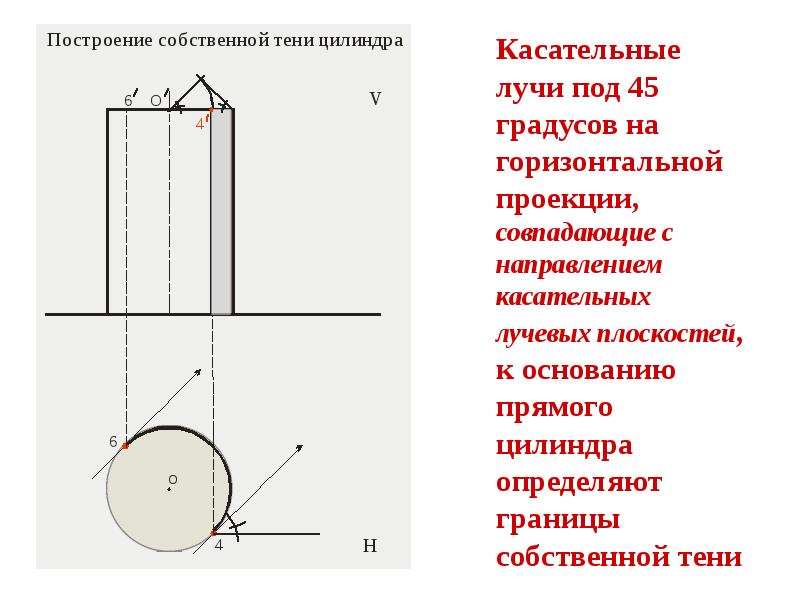

Касательные лучи под 45 градусов на горизонтальной проекции, совпадающие с направлением касательных лучевых плоскостей, к основанию прямого цилиндра определяют границы собственной тени
