Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему ТЕОРЕТИЧЕСКИЕ ОСНОВЫ ЭЛЕКТРОТЕХНИКИ 2. Доклад-сообщение содержит 23 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

ТЕОРЕТИЧЕСКИЕ ОСНОВЫ ЭЛЕКТРОТЕХНИКИ лекция № 2 Глава 3. Расчет переходных процессов в динамических цепях во временной области при постоянных воздействиях Определение: Динамической называется цепь, которая содержит хотя бы один накопитель, т. е. L- или C-элемент. Анализ динамики электрической цепи – получение решения уравнений, которые описывают эту цепь (нахождение значений переменных и функций). Анализ – задача составления и решения уравнений цепи, т. е. отыскание вектора, обращающего уравнение в тождество.

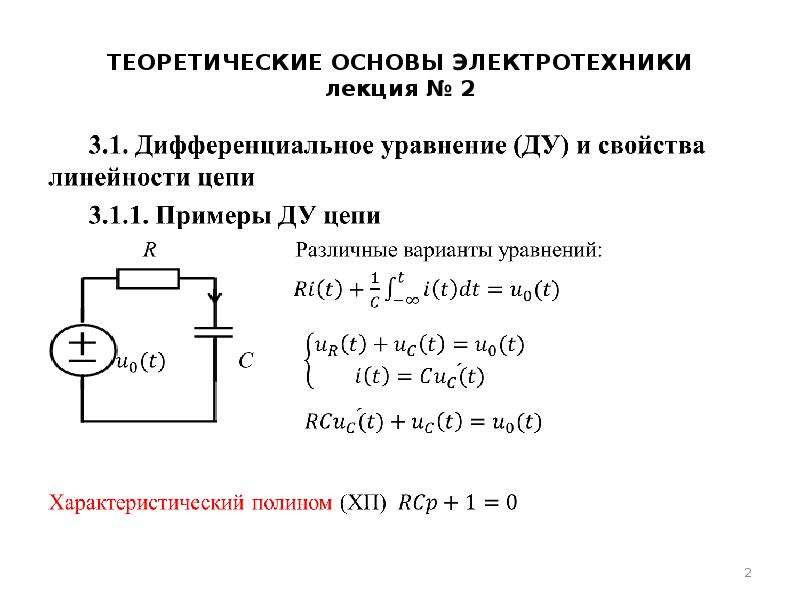

Слайд 2

Описание слайда:

ТЕОРЕТИЧЕСКИЕ ОСНОВЫ ЭЛЕКТРОТЕХНИКИ лекция № 2

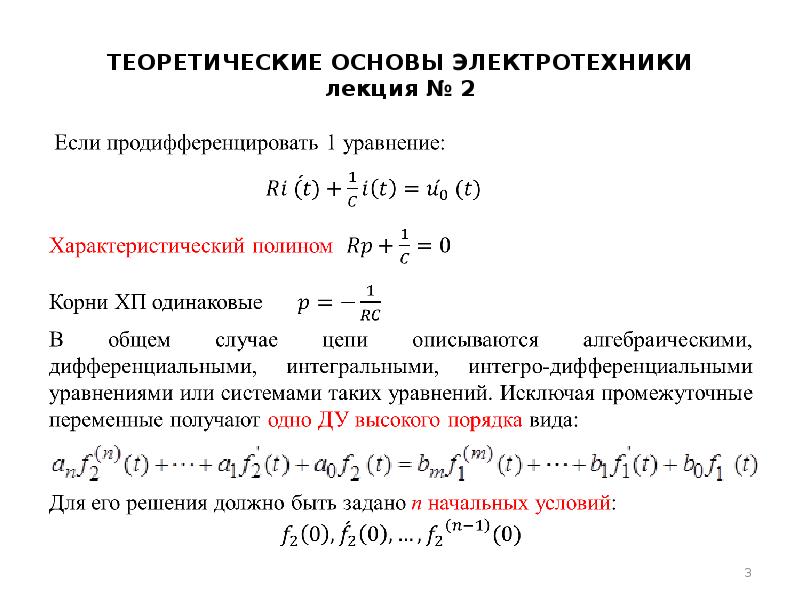

Слайд 3

Описание слайда:

ТЕОРЕТИЧЕСКИЕ ОСНОВЫ ЭЛЕКТРОТЕХНИКИ лекция № 2

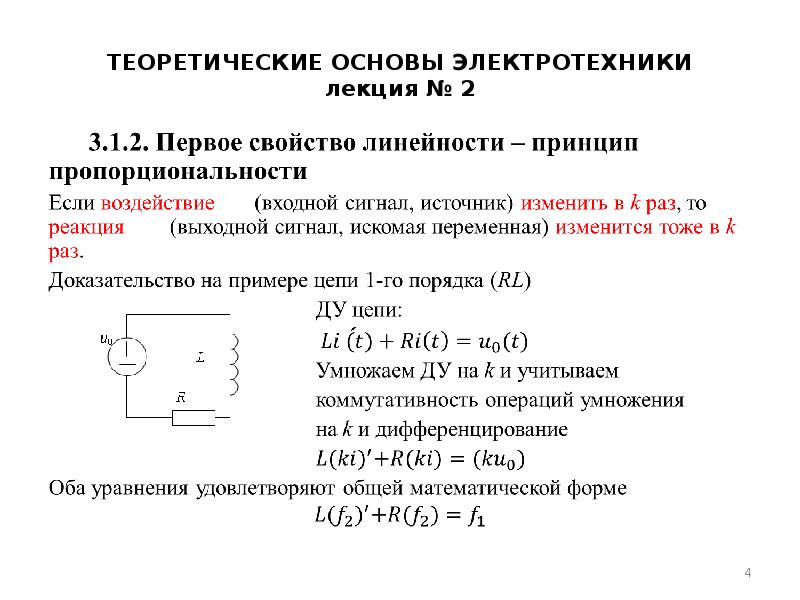

Слайд 4

Описание слайда:

ТЕОРЕТИЧЕСКИЕ ОСНОВЫ ЭЛЕКТРОТЕХНИКИ лекция № 2

Слайд 5

Описание слайда:

ТЕОРЕТИЧЕСКИЕ ОСНОВЫ ЭЛЕКТРОТЕХНИКИ лекция № 2 Замечания: свойство справедливо при нулевых НУ; только в цепи с одним источником; в общем случае для уравнения цепи порядка (n) и (m). Вывод: выгодно начать изучение цепи, если источник имеет единичный уровень. 3.1.3. Второе свойство линейности – принцип дифференцируемости Если новое воздействие является производной или интегралом от предыдущего воздействия, то новая реакция будет производной или интегралом от предыдущей реакции. Доказательство аналогично предыдущему. Продифференцируем уравнение цепи с учетом коммутативности операций дифференцирования и умножения на коэффициент

Слайд 6

Описание слайда:

ТЕОРЕТИЧЕСКИЕ ОСНОВЫ ЭЛЕКТРОТЕХНИКИ лекция № 2 Оба уравнения удовлетворяют общей математической форме Замечания: свойство справедливо при нулевых НУ; только в цепи с одним источником; в общем случае для уравнения цепи порядка (n) и (m); свойство часто называют свойством стационарности, т. к. оно справедливо только для уравнений с постоянными (стационарными) коэффициентами. При переменных коэффициентах коммутативность дифференцирования и умножения на нестационарный коэффициент не справедлива. Вывод: выгодно изучать реакции от семейства воздействий, каждое из которых является производной или интегралом от предыдущего.

Слайд 7

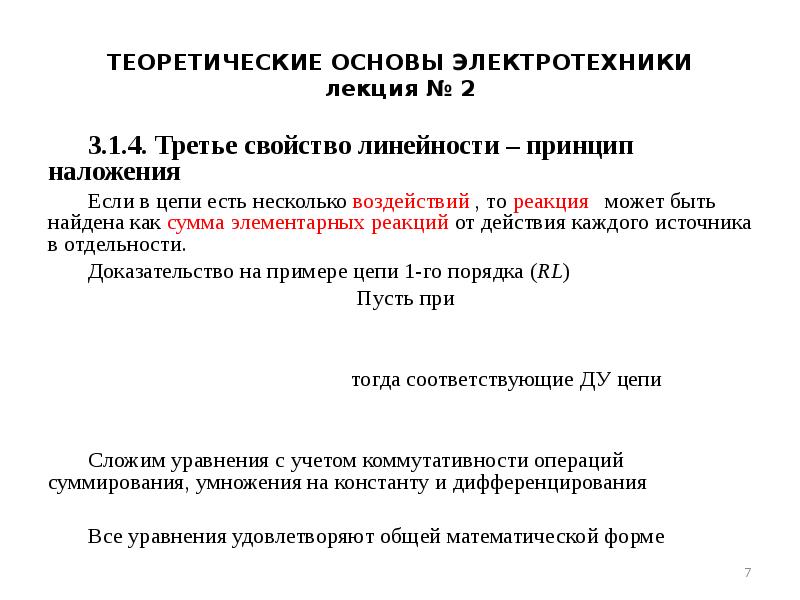

Описание слайда:

ТЕОРЕТИЧЕСКИЕ ОСНОВЫ ЭЛЕКТРОТЕХНИКИ лекция № 2 3.1.4. Третье свойство линейности – принцип наложения Если в цепи есть несколько воздействий , то реакция может быть найдена как сумма элементарных реакций от действия каждого источника в отдельности. Доказательство на примере цепи 1-го порядка (RL) Пусть при тогда соответствующие ДУ цепи Сложим уравнения с учетом коммутативности операций суммирования, умножения на константу и дифференцирования Все уравнения удовлетворяют общей математической форме

Слайд 8

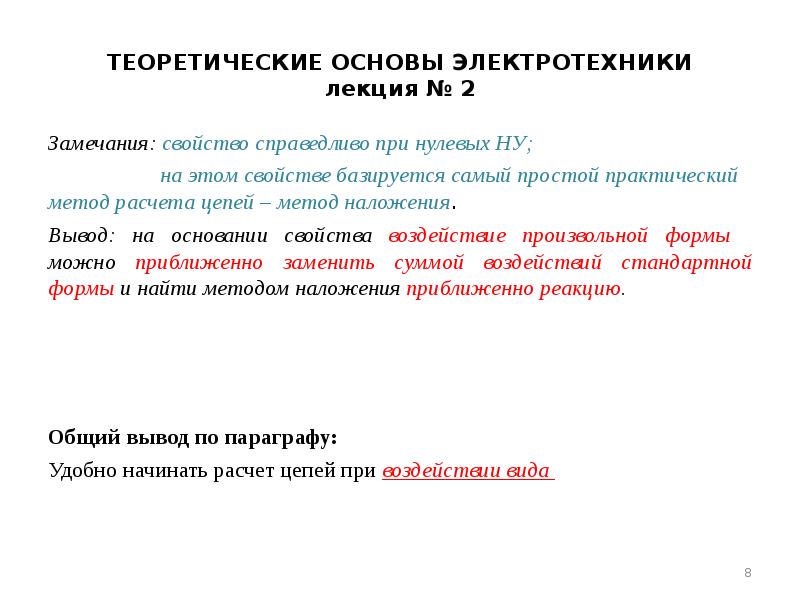

Описание слайда:

ТЕОРЕТИЧЕСКИЕ ОСНОВЫ ЭЛЕКТРОТЕХНИКИ лекция № 2 Замечания: свойство справедливо при нулевых НУ; на этом свойстве базируется самый простой практический метод расчета цепей – метод наложения. Вывод: на основании свойства воздействие произвольной формы можно приближенно заменить суммой воздействий стандартной формы и найти методом наложения приближенно реакцию. Общий вывод по параграфу: Удобно начинать расчет цепей при воздействии вида

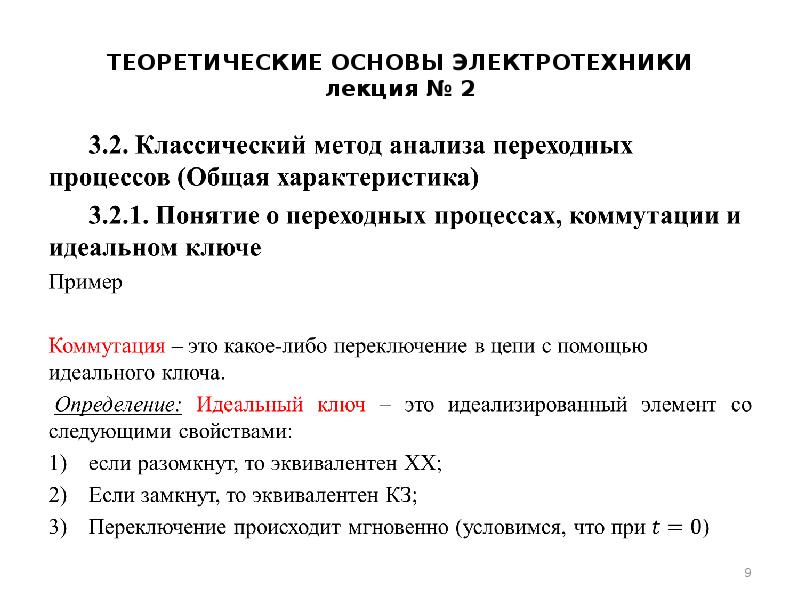

Слайд 9

Описание слайда:

ТЕОРЕТИЧЕСКИЕ ОСНОВЫ ЭЛЕКТРОТЕХНИКИ лекция № 2

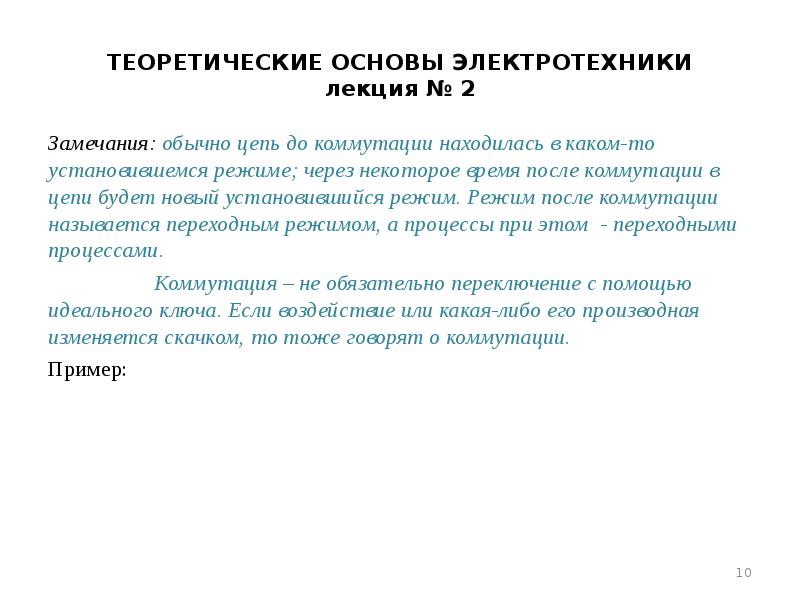

Слайд 10

Описание слайда:

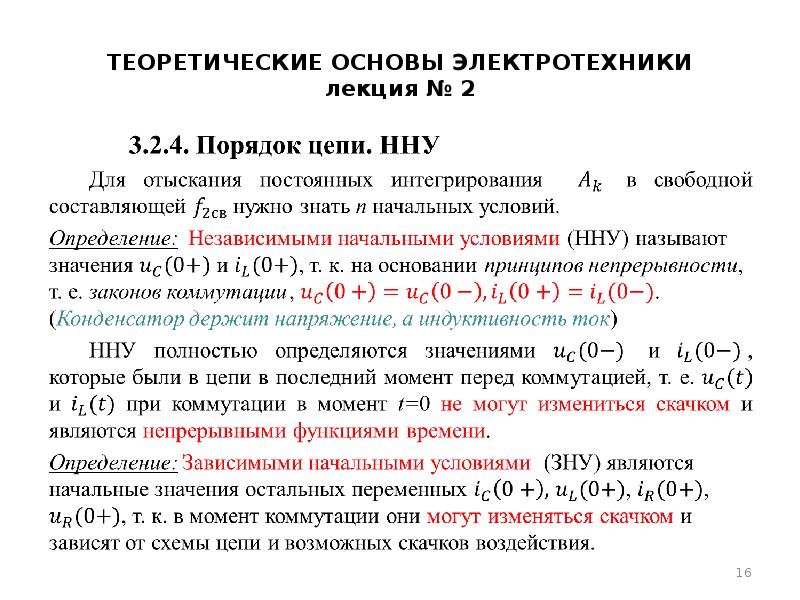

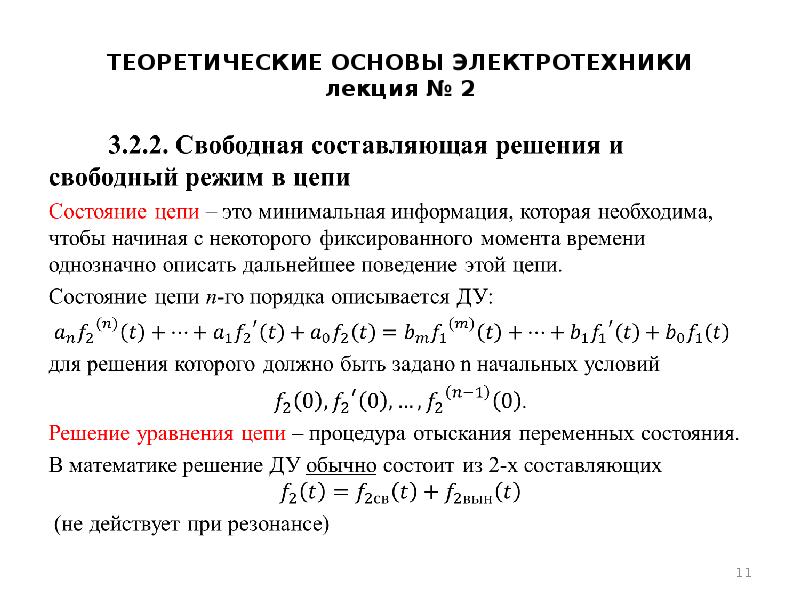

ТЕОРЕТИЧЕСКИЕ ОСНОВЫ ЭЛЕКТРОТЕХНИКИ лекция № 2 Замечания: обычно цепь до коммутации находилась в каком-то установившемся режиме; через некоторое время после коммутации в цепи будет новый установившийся режим. Режим после коммутации называется переходным режимом, а процессы при этом - переходными процессами. Коммутация – не обязательно переключение с помощью идеального ключа. Если воздействие или какая-либо его производная изменяется скачком, то тоже говорят о коммутации. Пример:
