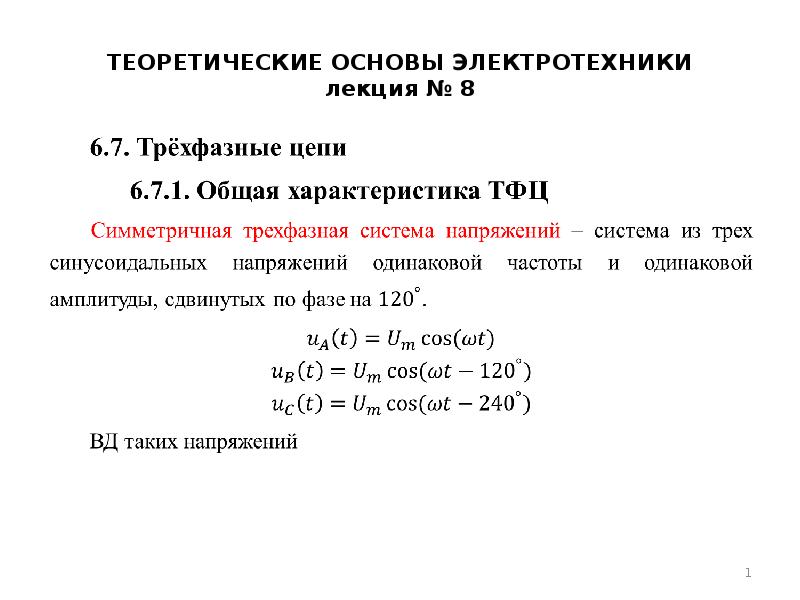

Слайд 1

Описание слайда:

ТЕОРЕТИЧЕСКИЕ ОСНОВЫ ЭЛЕКТРОТЕХНИКИ лекция № 8

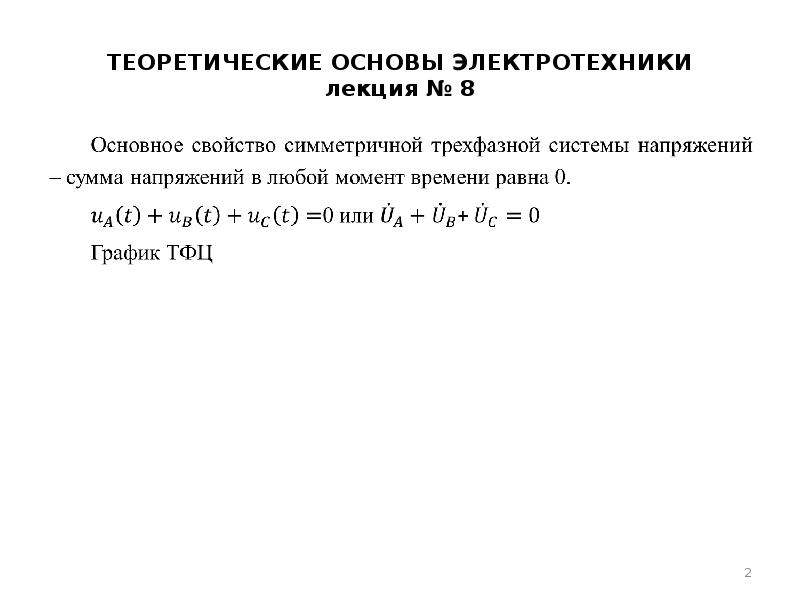

Слайд 2

Описание слайда:

ТЕОРЕТИЧЕСКИЕ ОСНОВЫ ЭЛЕКТРОТЕХНИКИ лекция № 8

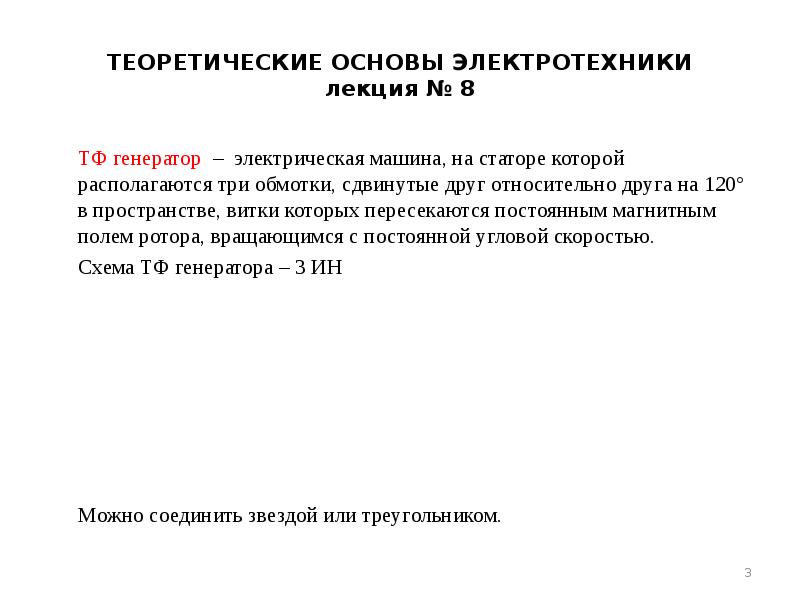

Слайд 3

Описание слайда:

ТЕОРЕТИЧЕСКИЕ ОСНОВЫ ЭЛЕКТРОТЕХНИКИ лекция № 8 ТФ генератор – электрическая машина, на статоре которой располагаются три обмотки, сдвинутые друг относительно друга на 120° в пространстве, витки которых пересекаются постоянным магнитным полем ротора, вращающимся с постоянной угловой скоростью. Схема ТФ генератора – 3 ИН Можно соединить звездой или треугольником.

Слайд 4

Описание слайда:

ТЕОРЕТИЧЕСКИЕ ОСНОВЫ ЭЛЕКТРОТЕХНИКИ лекция № 8

Слайд 5

Описание слайда:

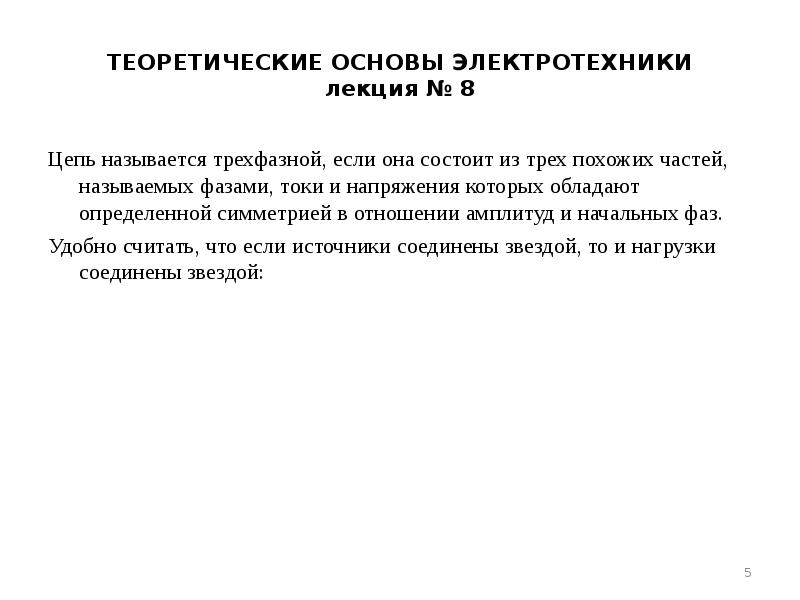

ТЕОРЕТИЧЕСКИЕ ОСНОВЫ ЭЛЕКТРОТЕХНИКИ лекция № 8 Цепь называется трехфазной, если она состоит из трех похожих частей, называемых фазами, токи и напряжения которых обладают определенной симметрией в отношении амплитуд и начальных фаз. Удобно считать, что если источники соединены звездой, то и нагрузки соединены звездой:

Слайд 6

Описание слайда:

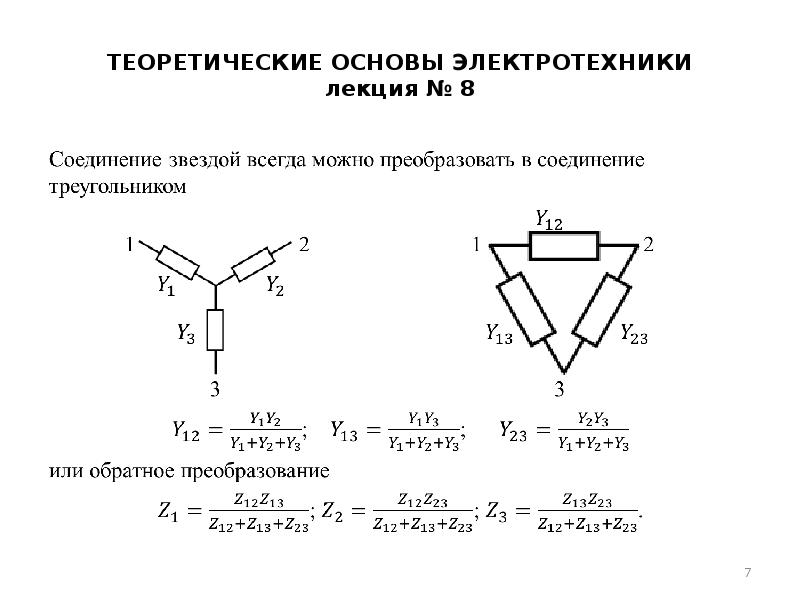

ТЕОРЕТИЧЕСКИЕ ОСНОВЫ ЭЛЕКТРОТЕХНИКИ лекция № 8 если источники соединены треугольником, то и нагрузки соединены треугольником: Соединение звездой всегда можно преобразовать в соединение треугольником

Слайд 7

Описание слайда:

ТЕОРЕТИЧЕСКИЕ ОСНОВЫ ЭЛЕКТРОТЕХНИКИ лекция № 8

Слайд 8

Описание слайда:

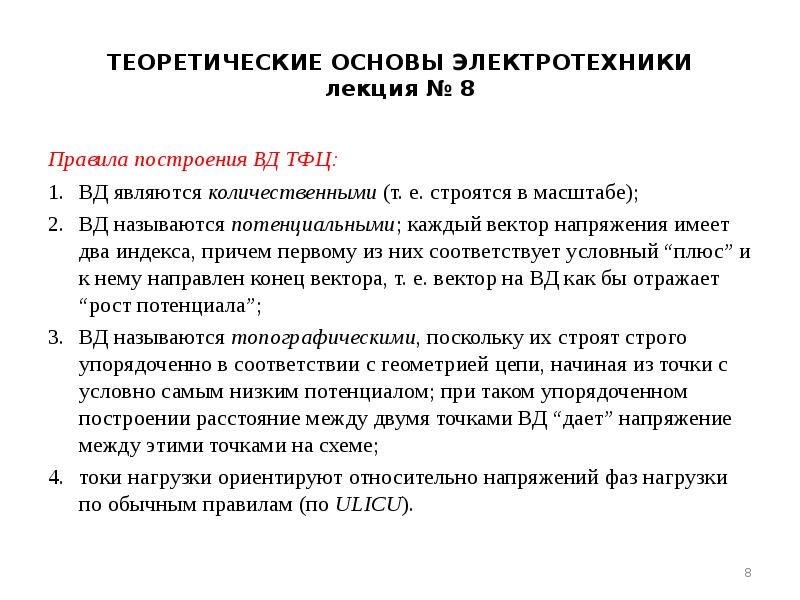

ТЕОРЕТИЧЕСКИЕ ОСНОВЫ ЭЛЕКТРОТЕХНИКИ лекция № 8 Правила построения ВД ТФЦ: ВД являются количественными (т. е. строятся в масштабе); ВД называются потенциальными; каждый вектор напряжения имеет два индекса, причем первому из них соответствует условный “плюс” и к нему направлен конец вектора, т. е. вектор на ВД как бы отражает “рост потенциала”; ВД называются топографическими, поскольку их строят строго упорядоченно в соответствии с геометрией цепи, начиная из точки с условно самым низким потенциалом; при таком упорядоченном построении расстояние между двумя точками ВД “дает” напряжение между этими точками на схеме; токи нагрузки ориентируют относительно напряжений фаз нагрузки по обычным правилам (по ULICU).

Слайд 9

Описание слайда:

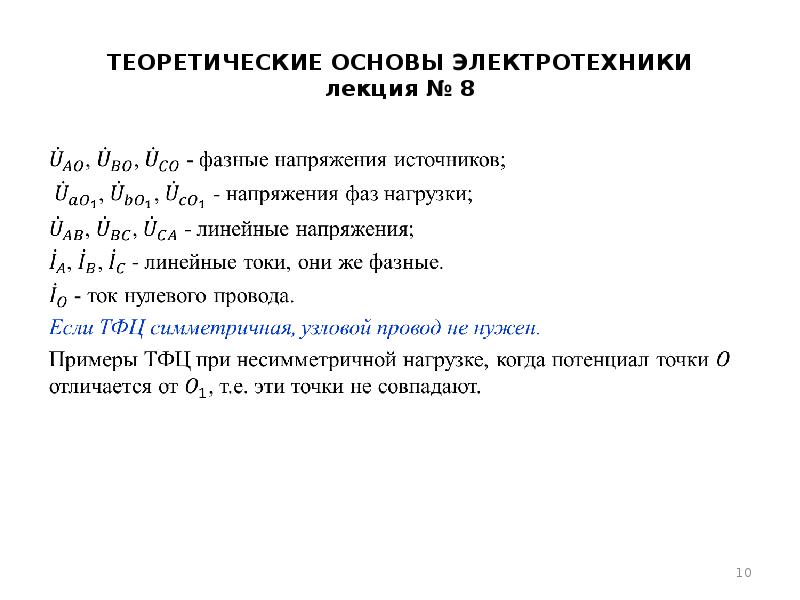

ТЕОРЕТИЧЕСКИЕ ОСНОВЫ ЭЛЕКТРОТЕХНИКИ лекция № 8

Слайд 10

Описание слайда:

ТЕОРЕТИЧЕСКИЕ ОСНОВЫ ЭЛЕКТРОТЕХНИКИ лекция № 8

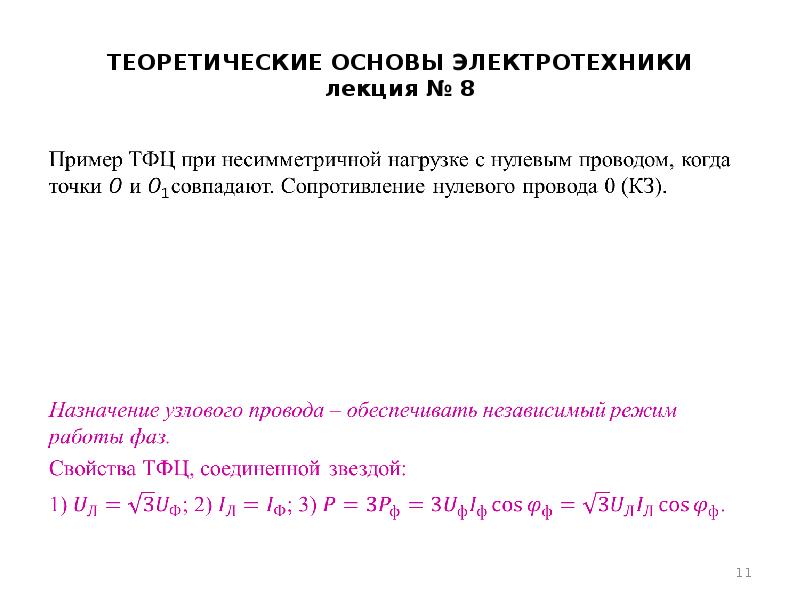

Слайд 11

Описание слайда:

ТЕОРЕТИЧЕСКИЕ ОСНОВЫ ЭЛЕКТРОТЕХНИКИ лекция № 8

Слайд 12

Описание слайда:

ТЕОРЕТИЧЕСКИЕ ОСНОВЫ ЭЛЕКТРОТЕХНИКИ лекция № 8 6.7.3. ТФЦ при соединении треугольником. Независимый режим работы фаз обеспечивается автоматически.

Слайд 13

Описание слайда:

ТЕОРЕТИЧЕСКИЕ ОСНОВЫ ЭЛЕКТРОТЕХНИКИ лекция № 8

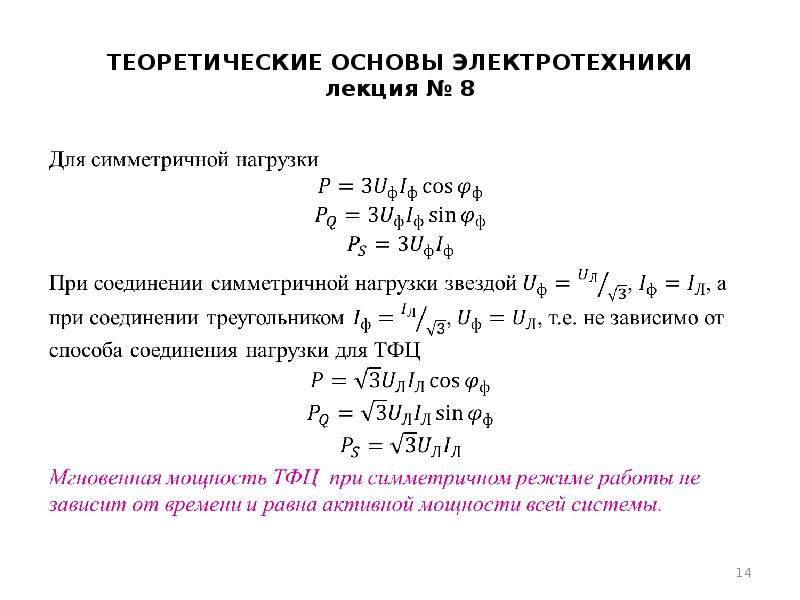

Слайд 14

Описание слайда:

ТЕОРЕТИЧЕСКИЕ ОСНОВЫ ЭЛЕКТРОТЕХНИКИ лекция № 8

Слайд 15

Описание слайда:

ТЕОРЕТИЧЕСКИЕ ОСНОВЫ ЭЛЕКТРОТЕХНИКИ лекция № 8

Слайд 16

Описание слайда:

ТЕОРЕТИЧЕСКИЕ ОСНОВЫ ЭЛЕКТРОТЕХНИКИ лекция № 8

Слайд 17

Описание слайда:

ТЕОРЕТИЧЕСКИЕ ОСНОВЫ ЭЛЕКТРОТЕХНИКИ лекция № 8

Слайд 18

Описание слайда:

ТЕОРЕТИЧЕСКИЕ ОСНОВЫ ЭЛЕКТРОТЕХНИКИ лекция № 8

Слайд 19

Описание слайда:

ТЕОРЕТИЧЕСКИЕ ОСНОВЫ ЭЛЕКТРОТЕХНИКИ лекция № 8

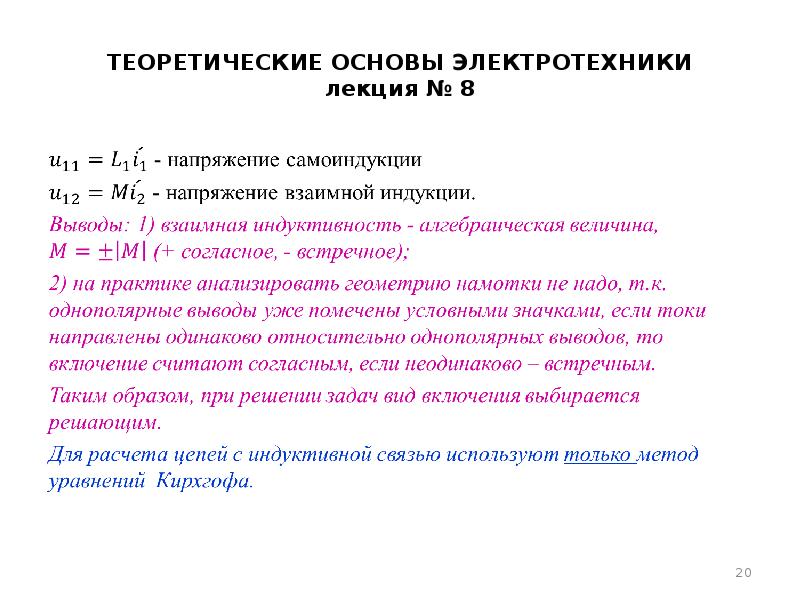

Слайд 20

Описание слайда:

ТЕОРЕТИЧЕСКИЕ ОСНОВЫ ЭЛЕКТРОТЕХНИКИ лекция № 8

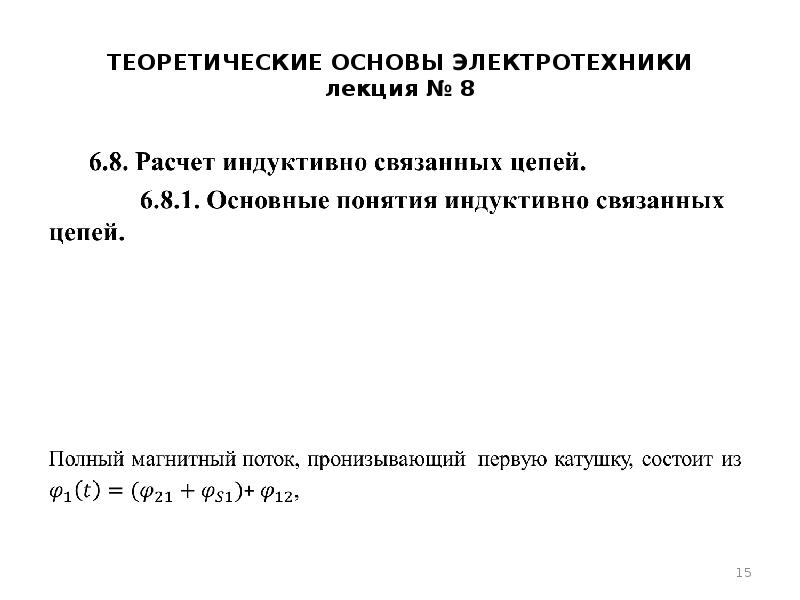

Слайд 21
