Теория коррозии и защиты металлов - презентация, доклад, проект скачать

Нажмите для полного просмотра!

Теория коррозии и защиты металлов, слайд №1

Теория коррозии и защиты металлов, слайд №2

Теория коррозии и защиты металлов, слайд №3

Теория коррозии и защиты металлов, слайд №4

Теория коррозии и защиты металлов, слайд №5

Теория коррозии и защиты металлов, слайд №6

Теория коррозии и защиты металлов, слайд №7

Теория коррозии и защиты металлов, слайд №8

Теория коррозии и защиты металлов, слайд №9

Теория коррозии и защиты металлов, слайд №10

Теория коррозии и защиты металлов, слайд №11

Теория коррозии и защиты металлов, слайд №12

Теория коррозии и защиты металлов, слайд №13

Теория коррозии и защиты металлов, слайд №14

Теория коррозии и защиты металлов, слайд №15

Теория коррозии и защиты металлов, слайд №16

Теория коррозии и защиты металлов, слайд №17

Теория коррозии и защиты металлов, слайд №18

Теория коррозии и защиты металлов, слайд №19

Теория коррозии и защиты металлов, слайд №20

Теория коррозии и защиты металлов, слайд №21

Теория коррозии и защиты металлов, слайд №22

Теория коррозии и защиты металлов, слайд №23

Теория коррозии и защиты металлов, слайд №24

Теория коррозии и защиты металлов, слайд №25

Теория коррозии и защиты металлов, слайд №26

Теория коррозии и защиты металлов, слайд №27

Теория коррозии и защиты металлов, слайд №28

Теория коррозии и защиты металлов, слайд №29

Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Теория коррозии и защиты металлов. Доклад-сообщение содержит 29 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

ТЕОРИЯ КОРРОЗИИ И ЗАЩИТЫ МЕТАЛЛОВ (экзамен)

Слайд 2

Описание слайда:

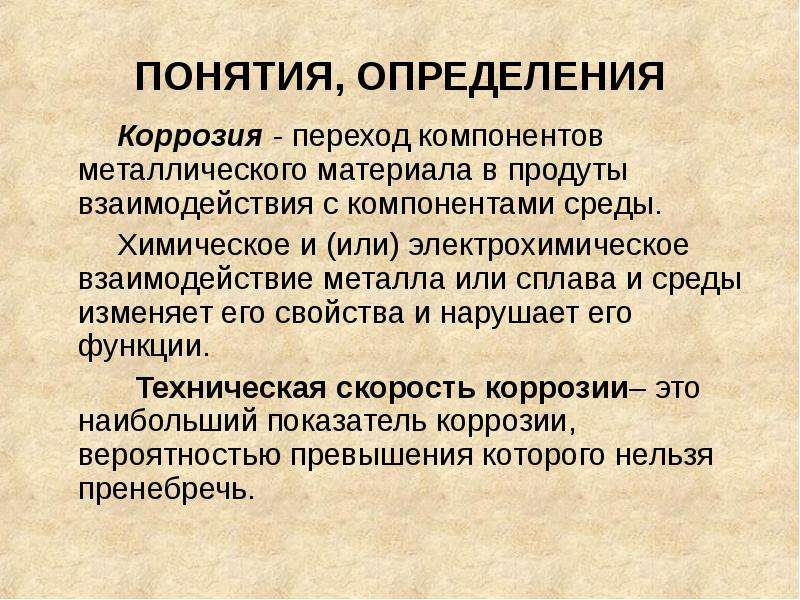

ПОНЯТИЯ, ОПРЕДЕЛЕНИЯ Коррозия - переход компонентов металлического материала в продуты взаимодействия с компонентами среды. Химическое и (или) электрохимическое взаимодействие металла или сплава и среды изменяет его свойства и нарушает его функции. Техническая скорость коррозии– это наибольший показатель коррозии, вероятностью превышения которого нельзя пренебречь.

Слайд 3

Описание слайда:

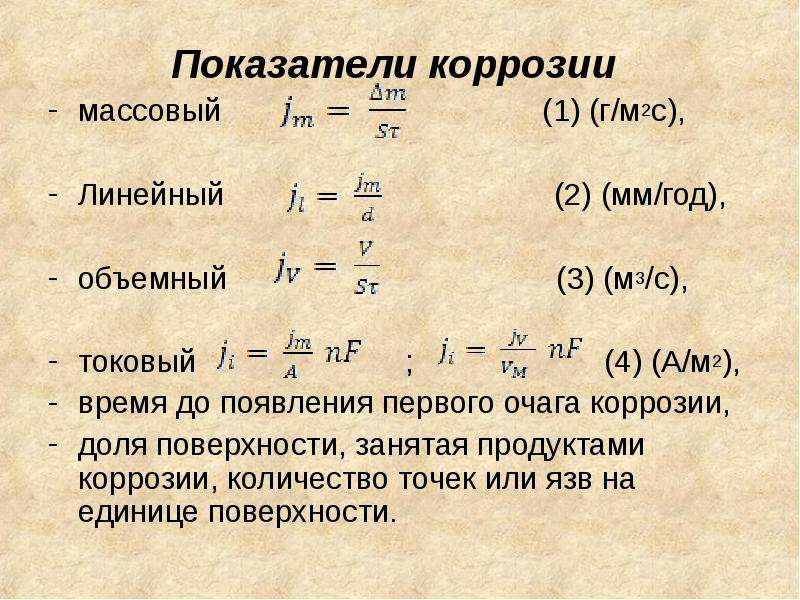

Показатели коррозии массовый (1) (г/м2с), Линейный (2) (мм/год), объемный (3) (м3/с), токовый ; (4) (А/м2), время до появления первого очага коррозии, доля поверхности, занятая продуктами коррозии, количество точек или язв на единице поверхности.

Слайд 4

Описание слайда:

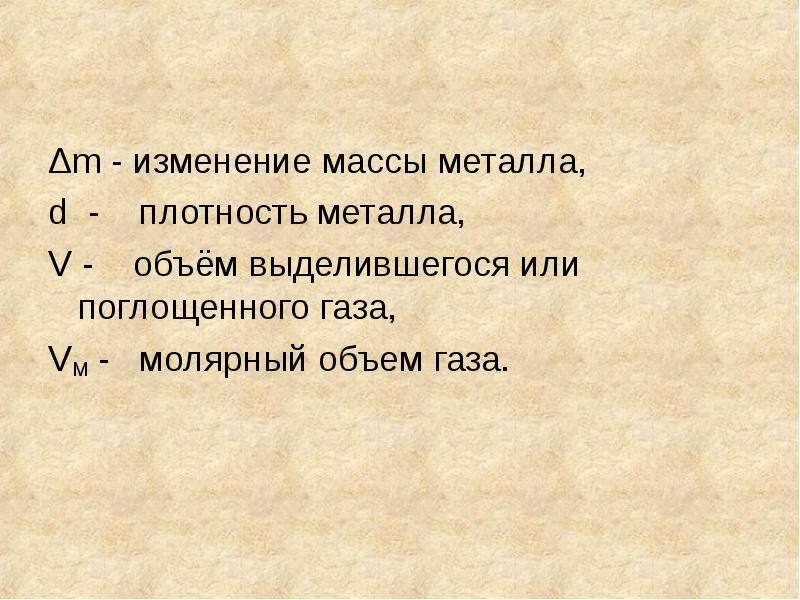

Δm - изменение массы металла, d - плотность металла, V - объём выделившегося или поглощенного газа, VM - молярный объем газа.

Слайд 5

Описание слайда:

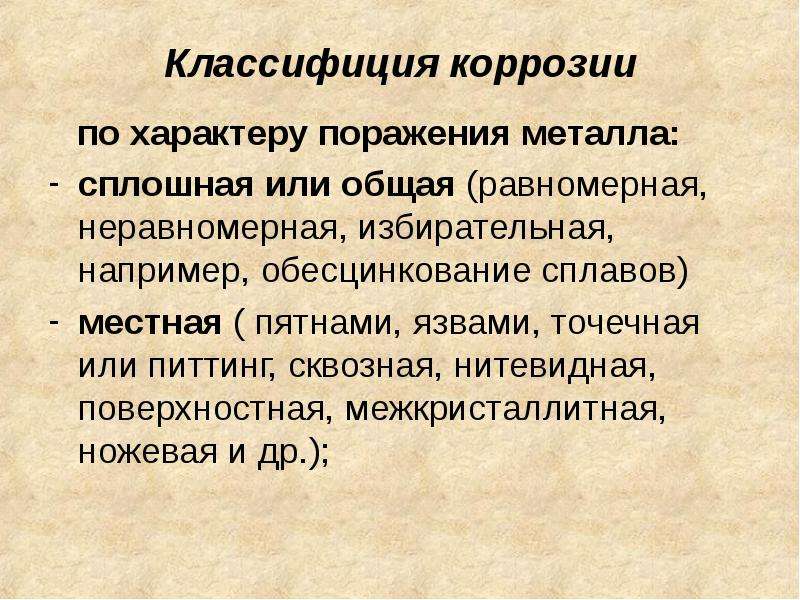

Классифиция коррозии по характеру поражения металла: сплошная или общая (равномерная, неравномерная, избирательная, например, обесцинкование сплавов) местная ( пятнами, язвами, точечная или питтинг, сквозная, нитевидная, поверхностная, межкристаллитная, ножевая и др.);

Слайд 6

Описание слайда:

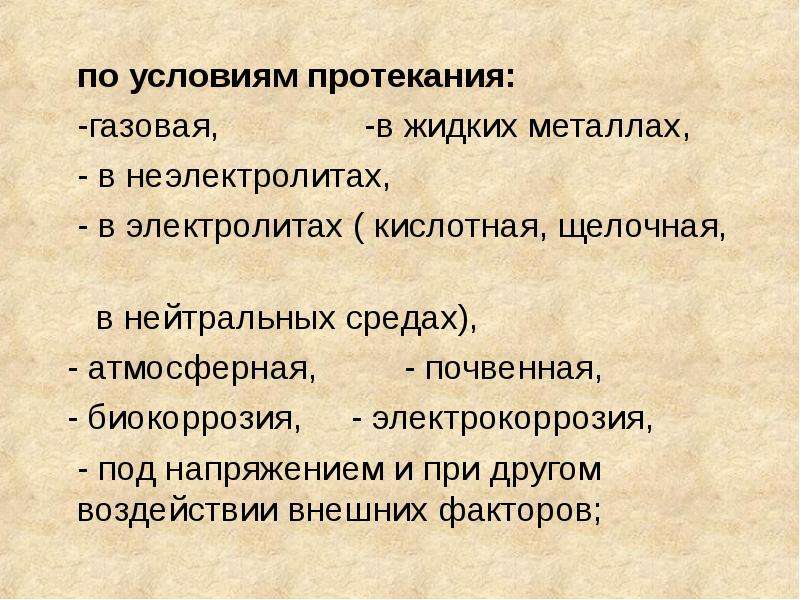

по условиям протекания: по условиям протекания: -газовая, -в жидких металлах, - в неэлектролитах, - в электролитах ( кислотная, щелочная, в нейтральных средах), - атмосферная, - почвенная, - биокоррозия, - электрокоррозия, - под напряжением и при другом воздействии внешних факторов;

Слайд 7

Описание слайда:

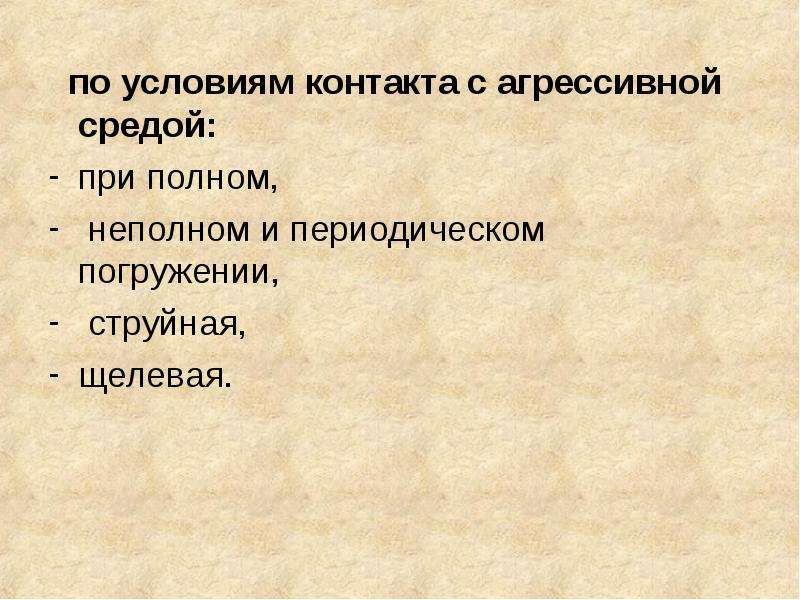

по условиям контакта с агрессивной средой: по условиям контакта с агрессивной средой: при полном, неполном и периодическом погружении, струйная, щелевая.

Слайд 8

Описание слайда:

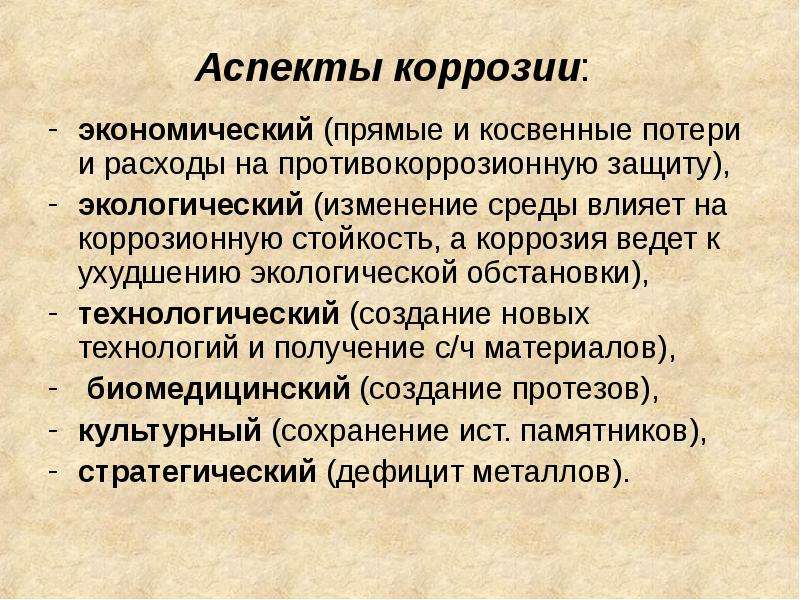

Аспекты коррозии: экономический (прямые и косвенные потери и расходы на противокоррозионную защиту), экологический (изменение среды влияет на коррозионную стойкость, а коррозия ведет к ухудшению экологической обстановки), технологический (создание новых технологий и получение с/ч материалов), биомедицинский (создание протезов), культурный (сохранение ист. памятников), стратегический (дефицит металлов).

Слайд 9

Описание слайда:

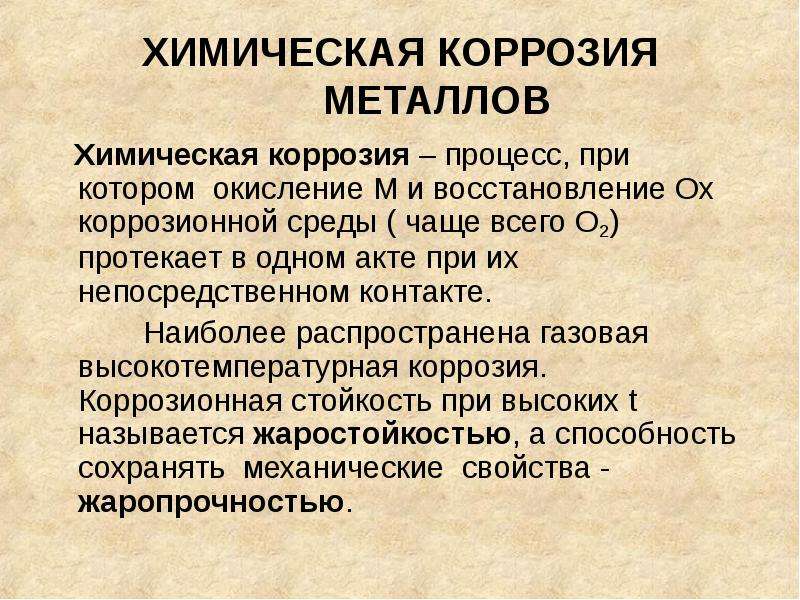

ХИМИЧЕСКАЯ КОРРОЗИЯ МЕТАЛЛОВ Химическая коррозия – процесс, при котором окисление М и восстановление Ох коррозионной среды ( чаще всего О2) протекает в одном акте при их непосредственном контакте. Наиболее распространена газовая высокотемпературная коррозия. Коррозионная стойкость при высоких t называется жаростойкостью, а способность сохранять механические свойства - жаропрочностью.

Слайд 10

Описание слайда:

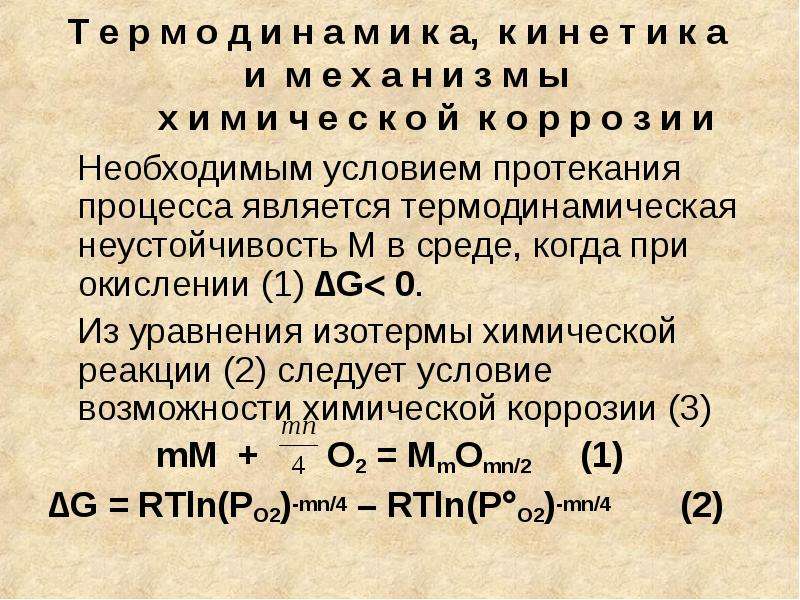

Т е р м о д и н а м и к а, к и н е т и к а и м е х а н и з м ы х и м и ч е с к о й к о р р о з и и Необходимым условием протекания процесса является термодинамическая неустойчивость М в среде, когда при окислении (1) ∆G 0. Из уравнения изотермы химической реакции (2) следует условие возможности химической коррозии (3) mM + O2 = MmOmn/2 (1) ∆G = RTln(PO2)-mn/4 – RTln(PO2)-mn/4 (2)

Слайд 11

Описание слайда:

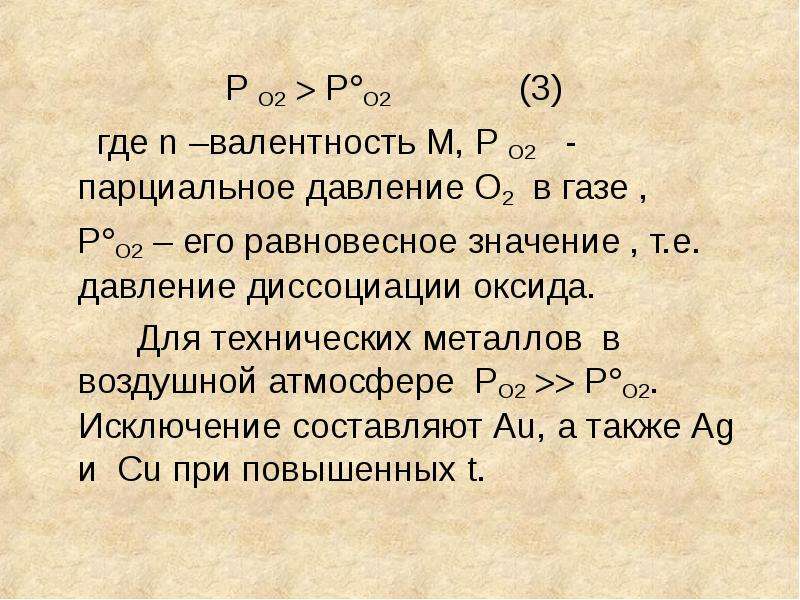

P O2  PO2 (3) P O2  PO2 (3) где n –валентность М, P O2 - парциальное давление О2 в газе , PO2 – его равновесное значение , т.е. давление диссоциации оксида. Для технических металлов в воздушной атмосфере PO2  PO2. Исключение составляют Au, а также Ag и Cu при повышенных t.

Слайд 12

Описание слайда:

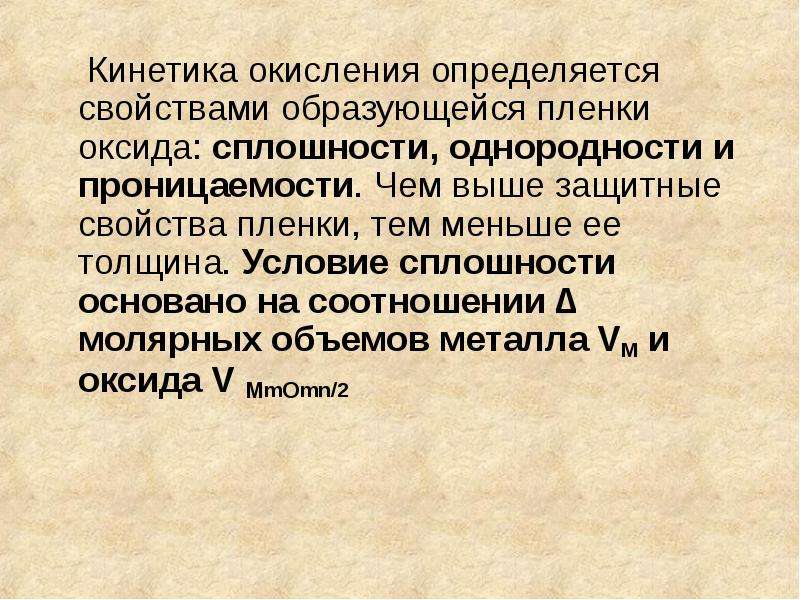

Кинетика окисления определяется свойствами образующейся пленки оксида: сплошности, однородности и проницаемости. Чем выше защитные свойства пленки, тем меньше ее толщина. Условие сплошности основано на соотношении ∆ молярных объемов металла VM и оксида V MmOmn/2 Кинетика окисления определяется свойствами образующейся пленки оксида: сплошности, однородности и проницаемости. Чем выше защитные свойства пленки, тем меньше ее толщина. Условие сплошности основано на соотношении ∆ молярных объемов металла VM и оксида V MmOmn/2

Слайд 13

Описание слайда:

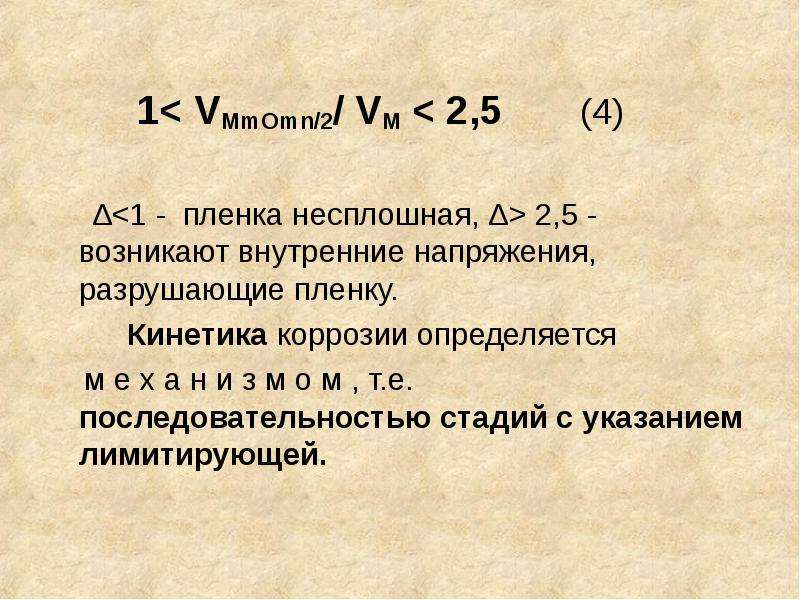

1< VMmOmn/2/ VM < 2,5 (4) 1< VMmOmn/2/ VM < 2,5 (4) ∆ 2,5 - возникают внутренние напряжения, разрушающие пленку. Кинетика коррозии определяется м е х а н и з м о м , т.е. последовательностью стадий с указанием лимитирующей.

Слайд 14

Описание слайда:

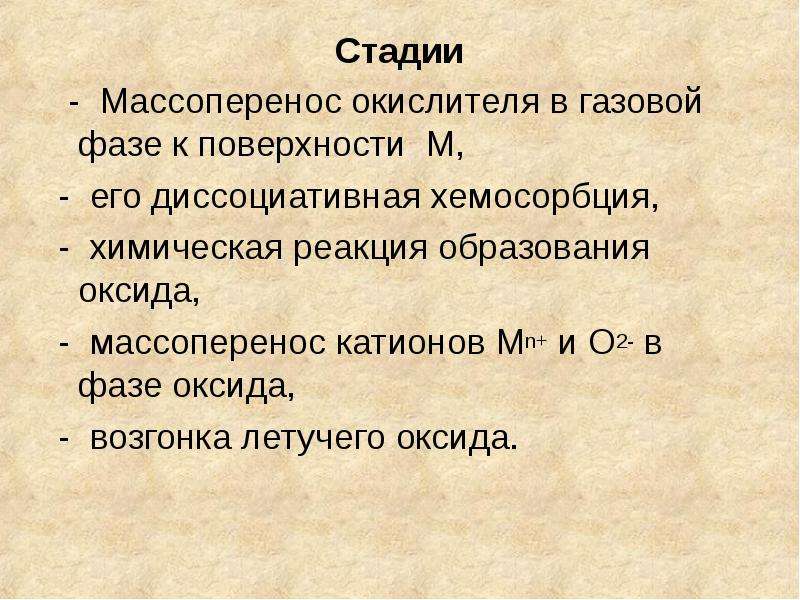

Стадии - Массоперенос окислителя в газовой фазе к поверхности М, - его диссоциативная хемосорбция, - химическая реакция образования оксида, - массоперенос катионов Мn+ и О2- в фазе оксида, - возгонка летучего оксида.

Слайд 15

Описание слайда:

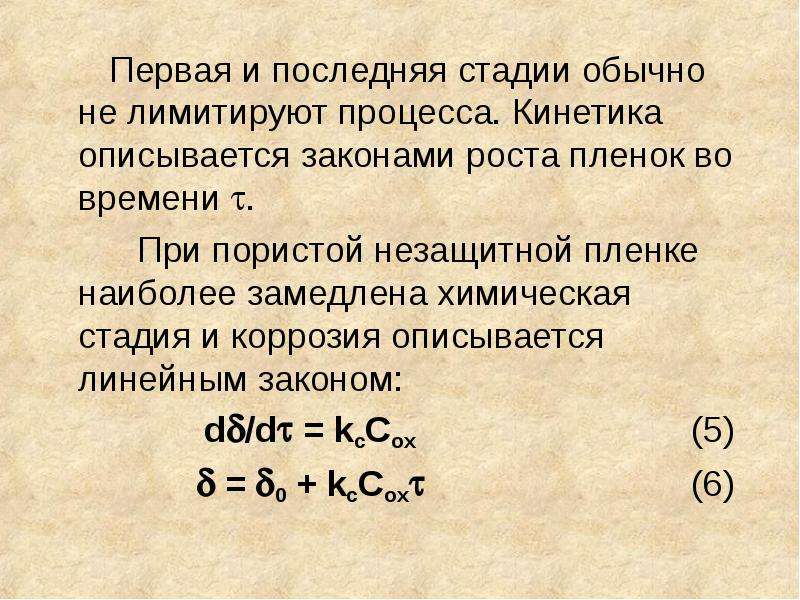

Первая и последняя стадии обычно не лимитируют процесса. Кинетика описывается законами роста пленок во времени . Первая и последняя стадии обычно не лимитируют процесса. Кинетика описывается законами роста пленок во времени . При пористой незащитной пленке наиболее замедлена химическая стадия и коррозия описывается линейным законом: d/d = kcCox (5)  = 0 + kcCox (6)

Слайд 16

Описание слайда:

где  - толщина пленки или масса окислившегося М, 0 относится к исходному значению при  = 0 где  - толщина пленки или масса окислившегося М, 0 относится к исходному значению при  = 0 (воздушная пленка), обычно 00, kc – константа скорости. Линейный закон характерен для Щ и Щ/З М (кроме Ве), где ∆

Слайд 17

Описание слайда:

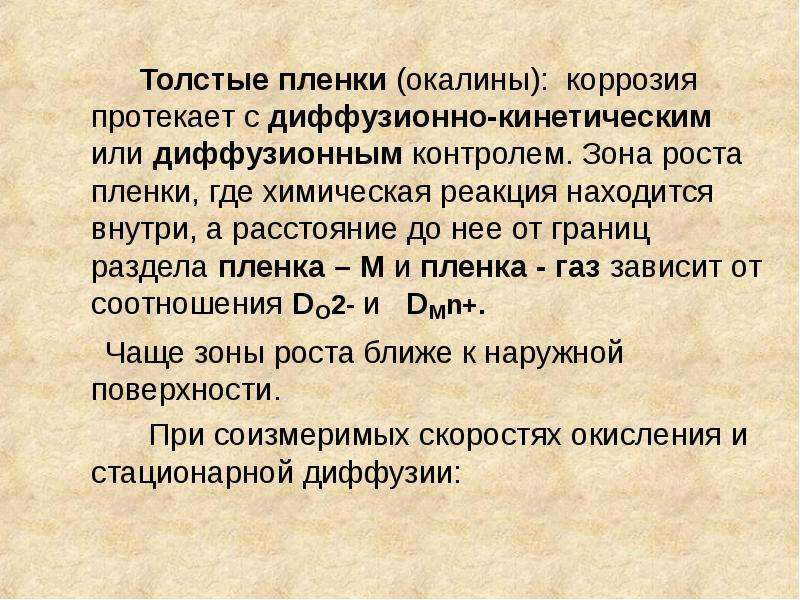

Толстые пленки (окалины): коррозия протекает с диффузионно-кинетическим или диффузионным контролем. Зона роста пленки, где химическая реакция находится внутри, а расстояние до нее от границ раздела пленка – М и пленка - газ зависит от соотношения DO2- и DMn+. Толстые пленки (окалины): коррозия протекает с диффузионно-кинетическим или диффузионным контролем. Зона роста пленки, где химическая реакция находится внутри, а расстояние до нее от границ раздела пленка – М и пленка - газ зависит от соотношения DO2- и DMn+. Чаще зоны роста ближе к наружной поверхности. При соизмеримых скоростях окисления и стационарной диффузии:

Слайд 18

Описание слайда:

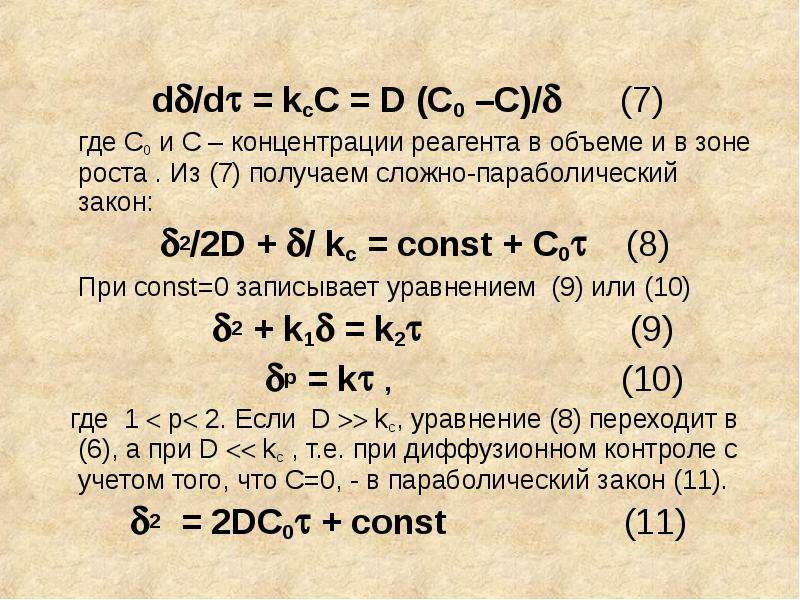

d/d = kcC = D (C0 –C)/ (7) где C0 и C – концентрации реагента в объеме и в зоне роста . Из (7) получаем сложно-параболический закон: 2/2D + / kc = const + C0 (8) При const=0 записывает уравнением (9) или (10) 2 + k1 = k2 (9) p = k , (10) где 1  p 2. Если D  kc, уравнение (8) переходит в (6), а при D  kc , т.е. при диффузионном контроле с учетом того, что С=0, - в параболический закон (11). 2 = 2DC0 + const (11)

Слайд 19

Описание слайда:

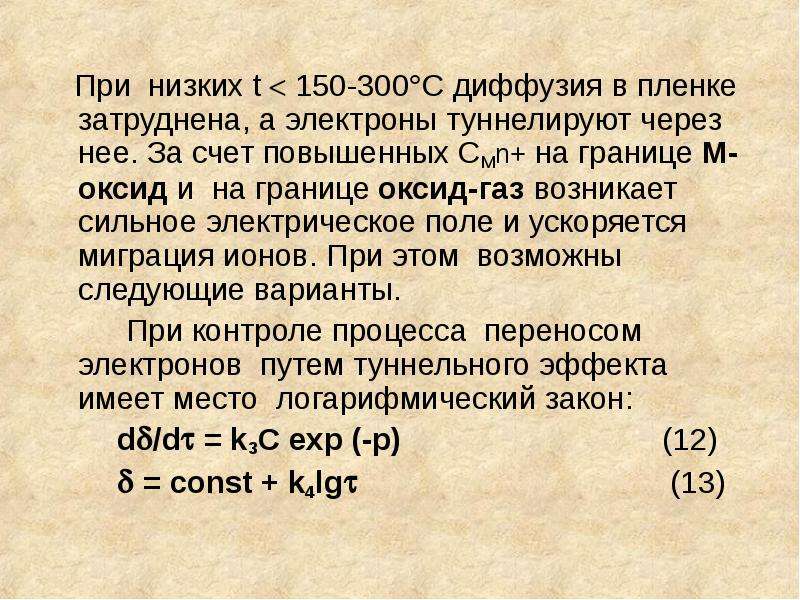

При низких t  150-300C диффузия в пленке затруднена, а электроны туннелируют через нее. За счет повышенных СMn+ на границе М-оксид и на границе оксид-газ возникает сильное электрическое поле и ускоряется миграция ионов. При этом возможны следующие варианты. При низких t  150-300C диффузия в пленке затруднена, а электроны туннелируют через нее. За счет повышенных СMn+ на границе М-оксид и на границе оксид-газ возникает сильное электрическое поле и ускоряется миграция ионов. При этом возможны следующие варианты. При контроле процесса переносом электронов путем туннельного эффекта имеет место логарифмический закон: d/d = k3C exp (-p) (12)  = const + k4lg (13)

Слайд 20

Описание слайда:

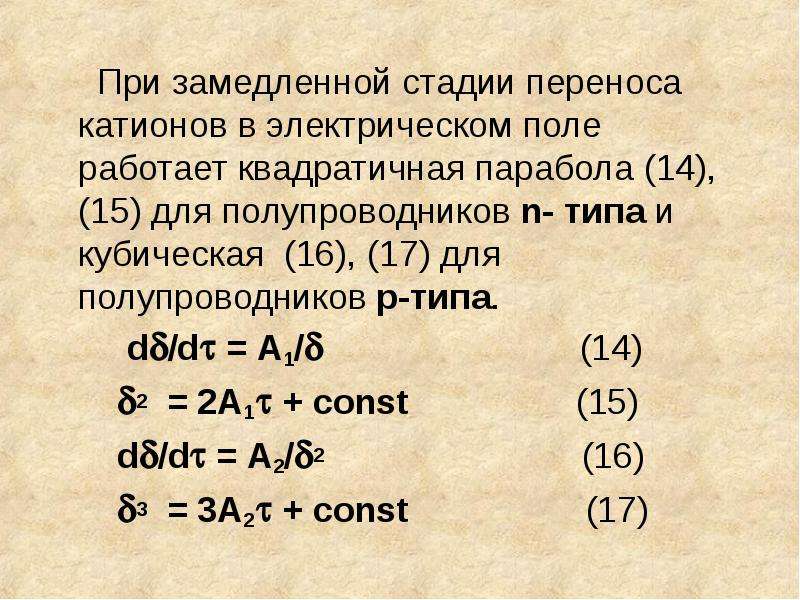

При замедленной стадии переноса катионов в электрическом поле работает квадратичная парабола (14), (15) для полупроводников n- типа и кубическая (16), (17) для полупроводников p-типа. При замедленной стадии переноса катионов в электрическом поле работает квадратичная парабола (14), (15) для полупроводников n- типа и кубическая (16), (17) для полупроводников p-типа. d/d = А1/ (14) 2 = 2А1 + const (15) d/d = А2/2 (16) 3 = 3А2 + const (17)

Слайд 21

Описание слайда:

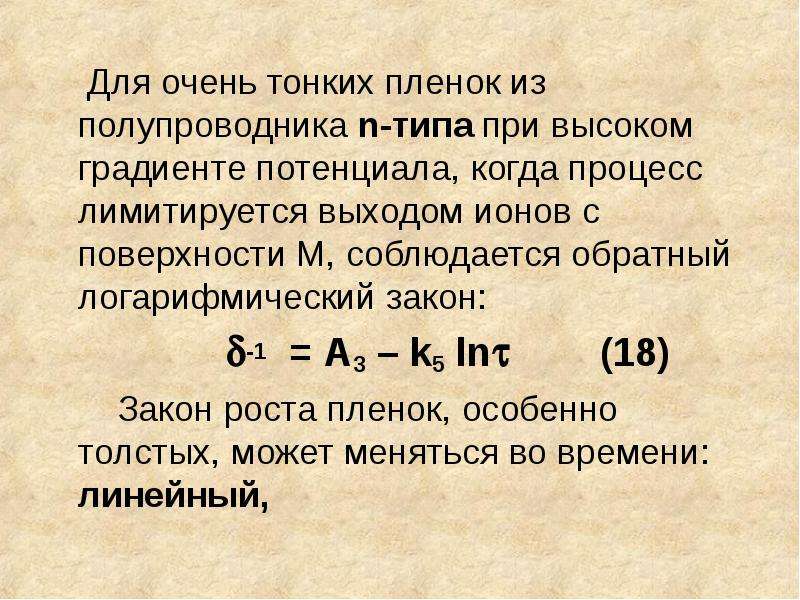

Для очень тонких пленок из полупроводника n-типа при высоком градиенте потенциала, когда процесс лимитируется выходом ионов с поверхности М, соблюдается обратный логарифмический закон: Для очень тонких пленок из полупроводника n-типа при высоком градиенте потенциала, когда процесс лимитируется выходом ионов с поверхности М, соблюдается обратный логарифмический закон: -1 = А3 – k5 ln (18) Закон роста пленок, особенно толстых, может меняться во времени: линейный,

Слайд 22

Описание слайда:

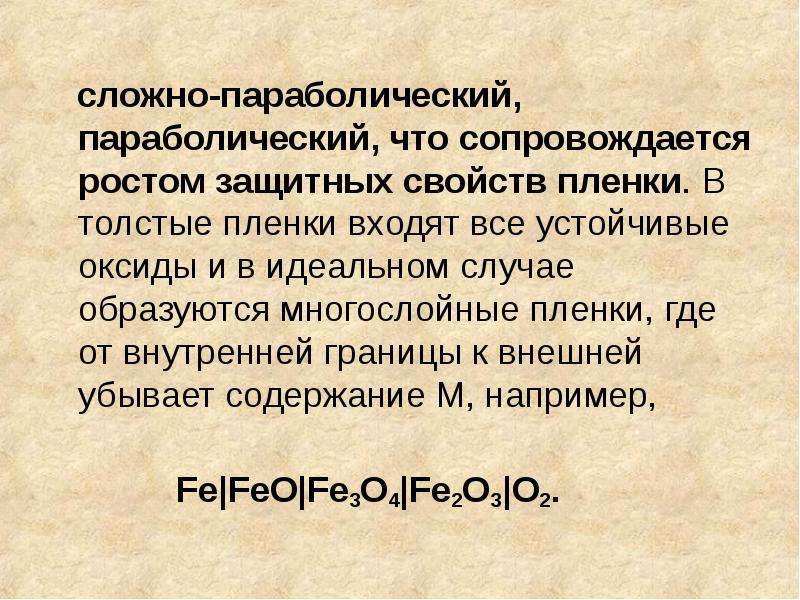

сложно-параболический, параболический, что сопровождается ростом защитных свойств пленки. В толстые пленки входят все устойчивые оксиды и в идеальном случае образуются многослойные пленки, где от внутренней границы к внешней убывает содержание М, например, сложно-параболический, параболический, что сопровождается ростом защитных свойств пленки. В толстые пленки входят все устойчивые оксиды и в идеальном случае образуются многослойные пленки, где от внутренней границы к внешней убывает содержание М, например, Fe|FeO|Fe3O4|Fe2O3|O2.

Слайд 23

Описание слайда:

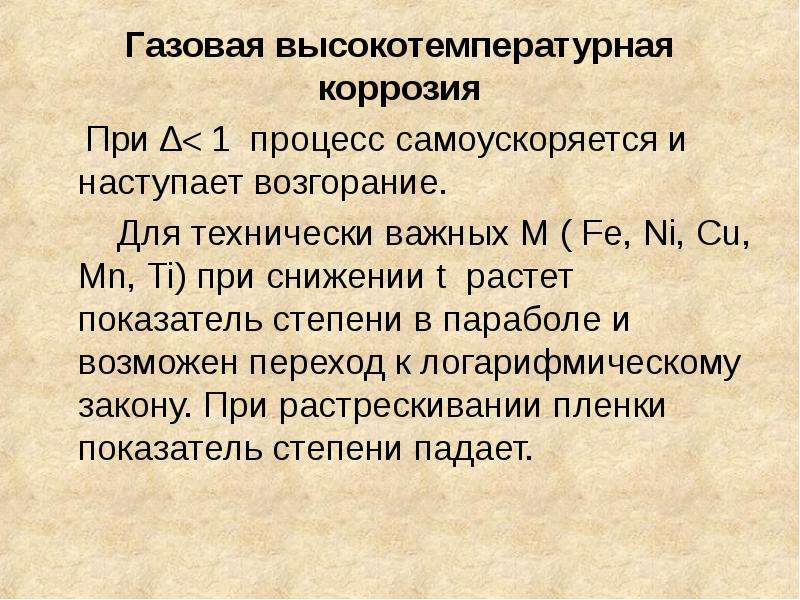

Газовая высокотемпературная коррозия При ∆ 1 процесс самоускоряется и наступает возгорание. Для технически важных М ( Fe, Ni, Cu, Mn, Ti) при снижении t растет показатель степени в параболе и возможен переход к логарифмическому закону. При растрескивании пленки показатель степени падает.

Слайд 24

Описание слайда:

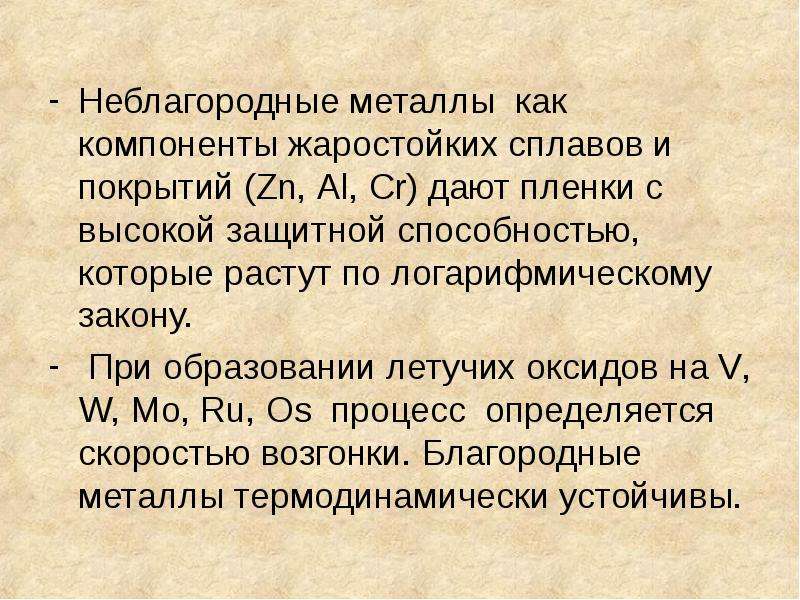

Неблагородные металлы как компоненты жаростойких сплавов и покрытий (Zn, Al, Cr) дают пленки с высокой защитной способностью, которые растут по логарифмическому закону. Неблагородные металлы как компоненты жаростойких сплавов и покрытий (Zn, Al, Cr) дают пленки с высокой защитной способностью, которые растут по логарифмическому закону. При образовании летучих оксидов на V, W, Mo, Ru, Os процесс определяется скоростью возгонки. Благородные металлы термодинамически устойчивы.

Слайд 25

Описание слайда:

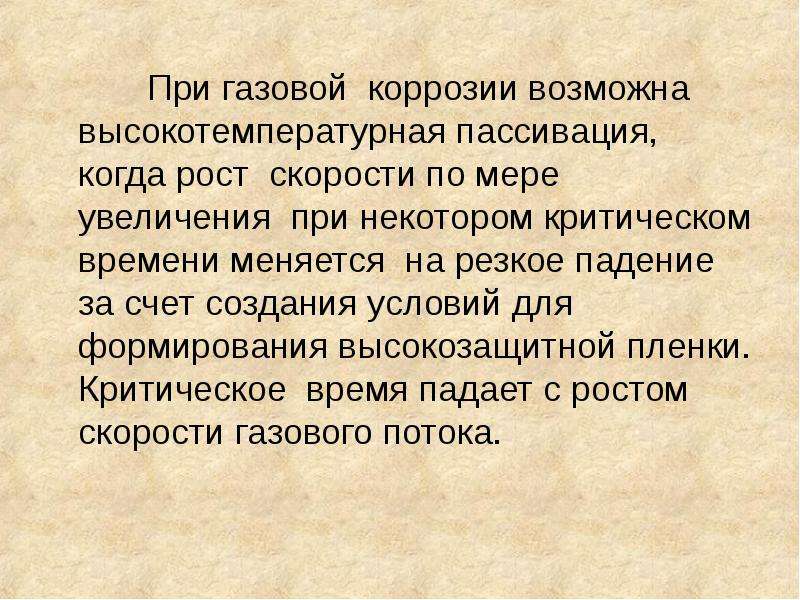

При газовой коррозии возможна высокотемпературная пассивация, когда рост скорости по мере увеличения при некотором критическом времени меняется на резкое падение за счет создания условий для формирования высокозащитной пленки. Критическое время падает с ростом скорости газового потока. При газовой коррозии возможна высокотемпературная пассивация, когда рост скорости по мере увеличения при некотором критическом времени меняется на резкое падение за счет создания условий для формирования высокозащитной пленки. Критическое время падает с ростом скорости газового потока.

Слайд 26

Описание слайда:

В слабоокислительных средах, где образование окалины затруднено, возможны науглероживание и обезуглероживание сталей с участием цементита: В слабоокислительных средах, где образование окалины затруднено, возможны науглероживание и обезуглероживание сталей с участием цементита: Fe3C + CO2 ⇆ 3 Fe + 2 CO (19) Fe3C + H2O ⇆ 3Fe + CO + H2 (20) Fe3C + 2H2 ⇆ 3Fe + CH4 (21)

Слайд 27

Описание слайда:

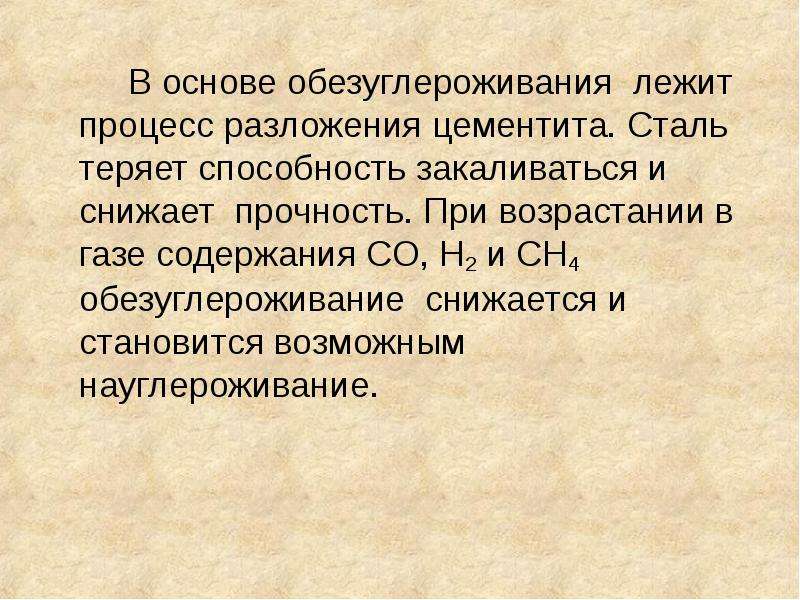

В основе обезуглероживания лежит процесс разложения цементита. Сталь теряет способность закаливаться и снижает прочность. При возрастании в газе содержания CO, H2 и CH4 обезуглероживание снижается и становится возможным науглероживание. В основе обезуглероживания лежит процесс разложения цементита. Сталь теряет способность закаливаться и снижает прочность. При возрастании в газе содержания CO, H2 и CH4 обезуглероживание снижается и становится возможным науглероживание.

Слайд 28

Описание слайда:

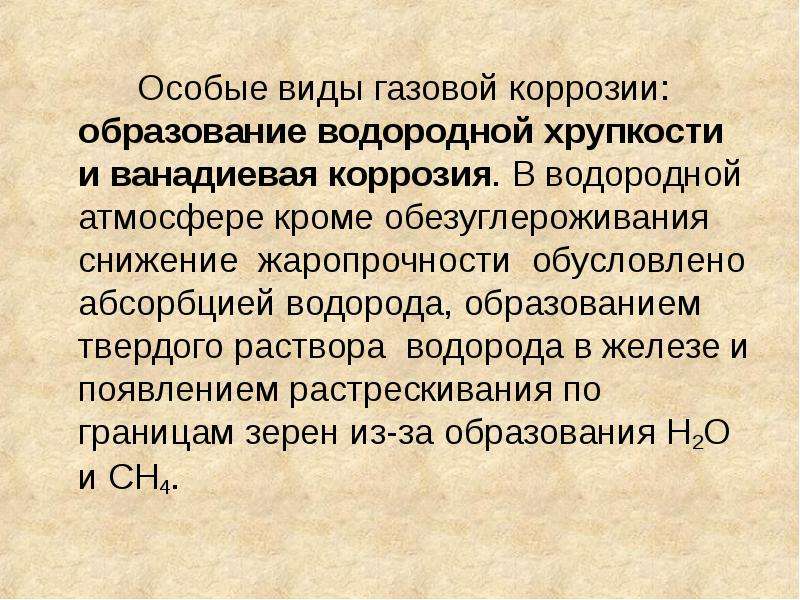

Особые виды газовой коррозии: образование водородной хрупкости и ванадиевая коррозия. В водородной атмосфере кроме обезуглероживания снижение жаропрочности обусловлено абсорбцией водорода, образованием твердого раствора водорода в железе и появлением растрескивания по границам зерен из-за образования H2О и CH4. Особые виды газовой коррозии: образование водородной хрупкости и ванадиевая коррозия. В водородной атмосфере кроме обезуглероживания снижение жаропрочности обусловлено абсорбцией водорода, образованием твердого раствора водорода в железе и появлением растрескивания по границам зерен из-за образования H2О и CH4.

Слайд 29

Описание слайда:

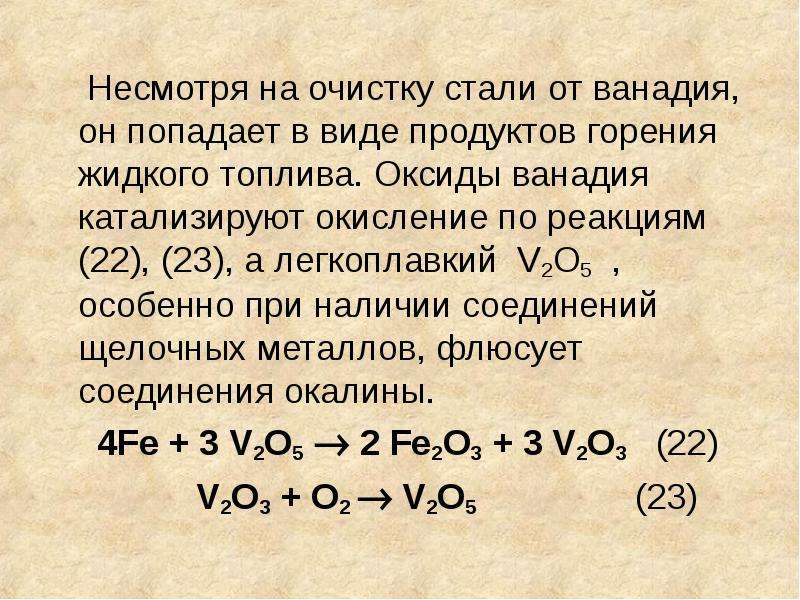

Несмотря на очистку стали от ванадия, он попадает в виде продуктов горения жидкого топлива. Оксиды ванадия катализируют окисление по реакциям (22), (23), а легкоплавкий V2O5 , особенно при наличии соединений щелочных металлов, флюсует соединения окалины. Несмотря на очистку стали от ванадия, он попадает в виде продуктов горения жидкого топлива. Оксиды ванадия катализируют окисление по реакциям (22), (23), а легкоплавкий V2O5 , особенно при наличии соединений щелочных металлов, флюсует соединения окалины. 4Fe + 3 V2O5  2 Fe2O3 + 3 V2O3 (22) V2O3 + O2  V2O5 (23)
