Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Термодинамические основы работы теплоэнергетических установок. Циклы ДВС. Доклад-сообщение содержит 119 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

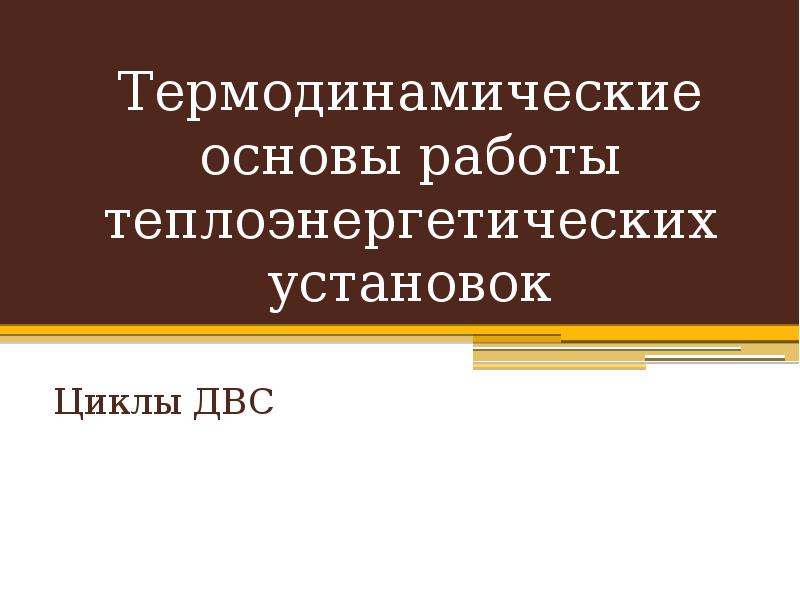

Термодинамические основы работы теплоэнергетических установок Циклы ДВС

Слайд 2

Описание слайда:

Цикл Карно 1-2 изотермическое расширение 2-3 адиабатное расширение 3-4 изотермическое сжатие 4-1 адиабатное сжатие

Слайд 3

Описание слайда:

Цикл Карно

Слайд 4

Описание слайда:

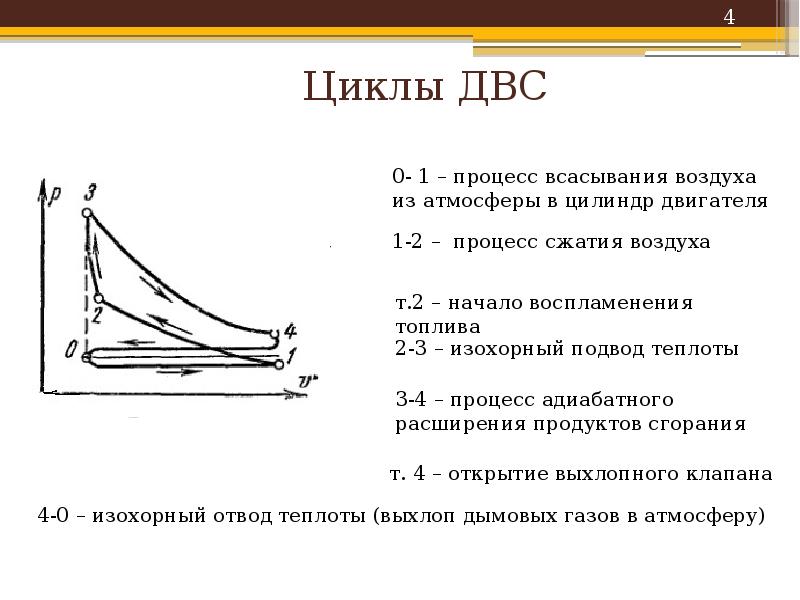

Циклы ДВС

Слайд 5

Описание слайда:

Циклы ДВС Масса рабочего тела не меняется При подводе теплоты (сжигании топлива) не происходит химических реакций. Не происходит побочных потерь теплоты, кроме основной – во время выпуска газов. Процессы сжатия и расширения происходят адиабатно. Процесс отвода рабочего тела заменяется отводом теплоты через стенки цилиндра Все процессы считаются обратимыми Рабочим телом принимается идеальный газ

Слайд 6

Описание слайда:

Теоретические циклы ДВС

Слайд 7

Описание слайда:

Цикл Отто

Слайд 8

Описание слайда:

Цикл Отто 1-2 адиабатное сжатие рабочего тела 2-3 изохорный подвод теплоты 3-4 адиабатное расширение рабочего тела 4-1 изохорный отвод теплоты от рабочего тела к холодному источнику

Слайд 9

Описание слайда:

Характеристики цикла Отто

Слайд 10

Описание слайда:

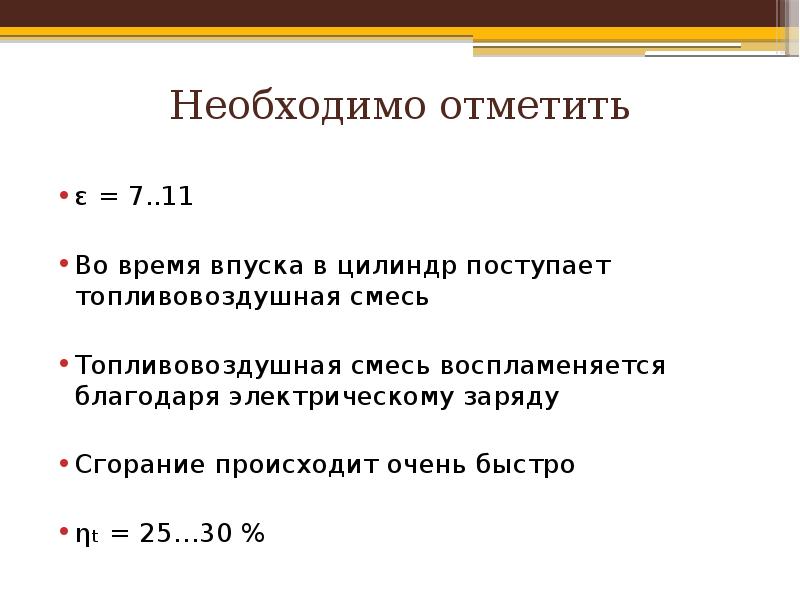

Необходимо отметить ε = 7..11 Во время впуска в цилиндр поступает топливовоздушная смесь Топливовоздушная смесь воспламеняется благодаря электрическому заряду Сгорание происходит очень быстро ηt = 25…30 %

Слайд 11

Описание слайда:

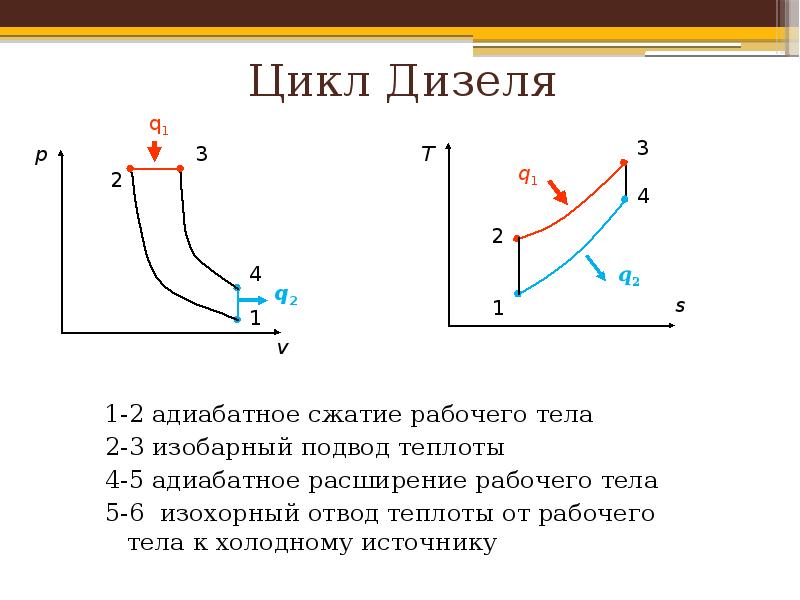

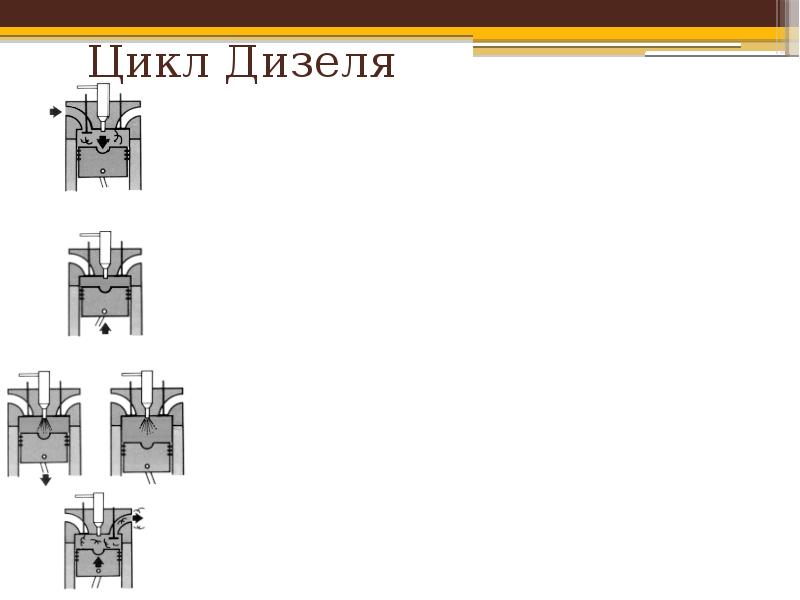

Цикл Дизеля

Слайд 12

Описание слайда:

Цикл Дизеля 1-2 адиабатное сжатие рабочего тела 2-3 изобарный подвод теплоты 4-5 адиабатное расширение рабочего тела 5-6 изохорный отвод теплоты от рабочего тела к холодному источнику

Слайд 13

Описание слайда:

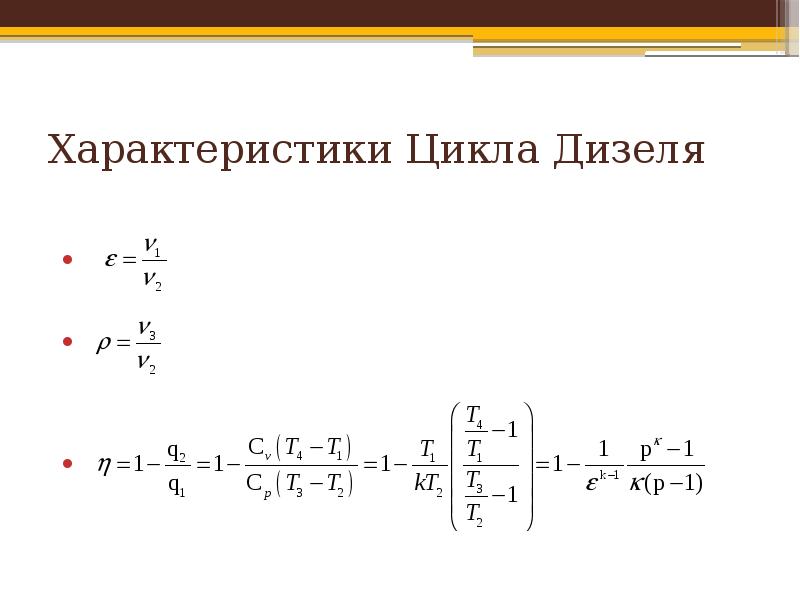

Характеристики Цикла Дизеля

Слайд 14

Описание слайда:

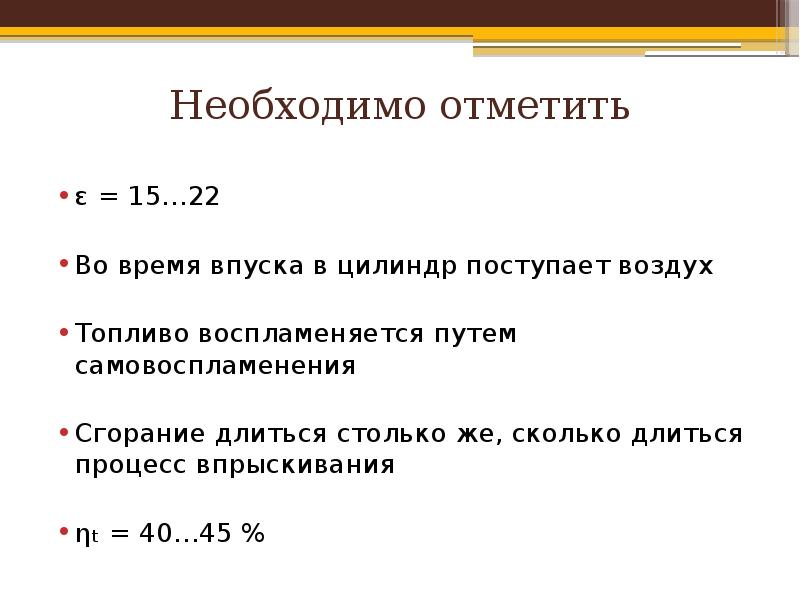

Необходимо отметить ε = 15…22 Во время впуска в цилиндр поступает воздух Топливо воспламеняется путем самовоспламенения Сгорание длиться столько же, сколько длиться процесс впрыскивания ηt = 40…45 %

Слайд 15

Описание слайда:

Цикл Тринклера (Сабатэ) 1-2 адиабатное сжатие рабочего тела 2-3 изобарный подвод теплоты 3-4 изохорный подвод теплоты 4-5 адиабатное расширение 5-6 изохорный отвод теплоты от рабочего тела к холодному источнику

Слайд 16

Описание слайда:

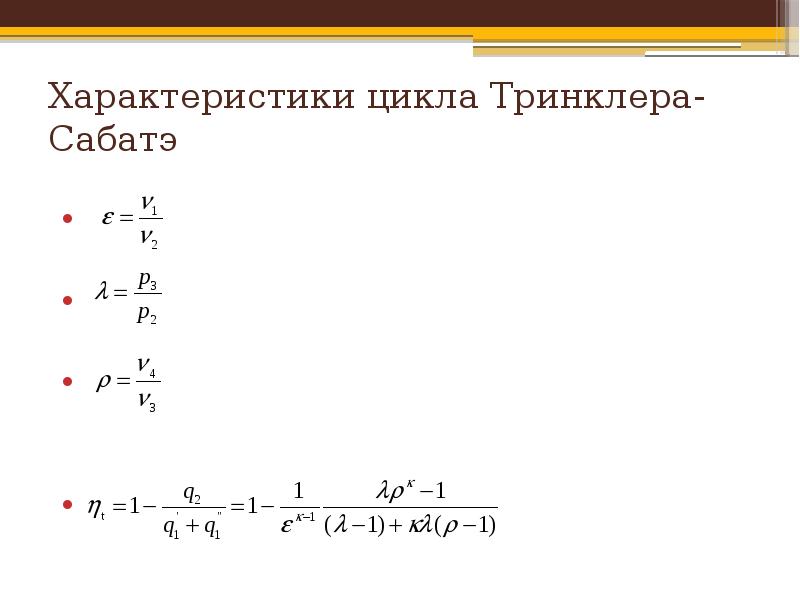

Характеристики цикла Тринклера-Сабатэ

Слайд 17

Описание слайда:

Сравнение циклов Отто и Дизеля при ε=const

Слайд 18

Описание слайда:

Сравнение циклов ДВС Т3=const 1234 – цикл с изохорным подводом теплоты 12’34 – цикл с изобарным подводом теплоты

Слайд 19

Описание слайда:

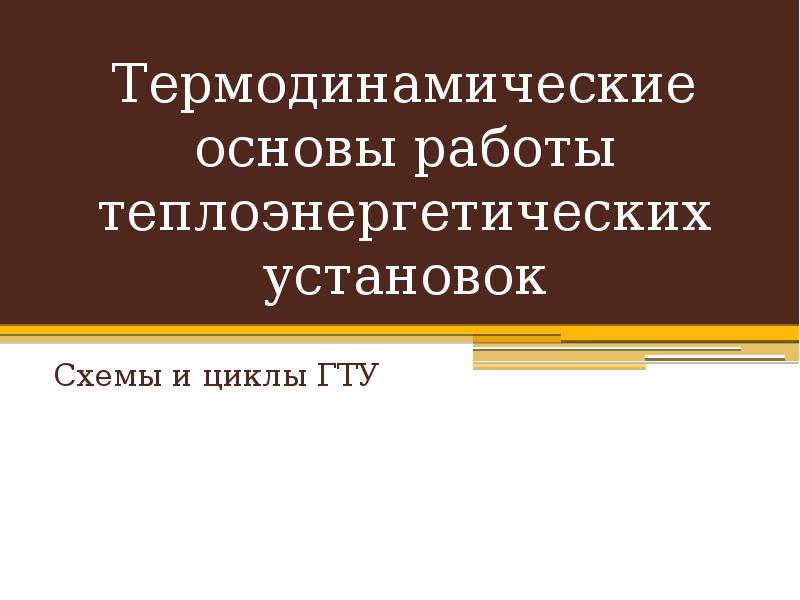

Термодинамические основы работы теплоэнергетических установок Схемы и циклы ГТУ

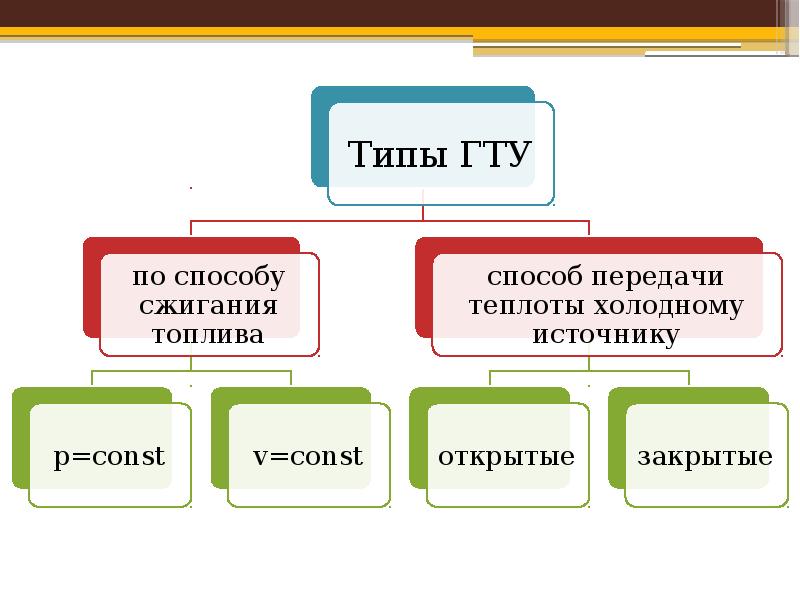

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

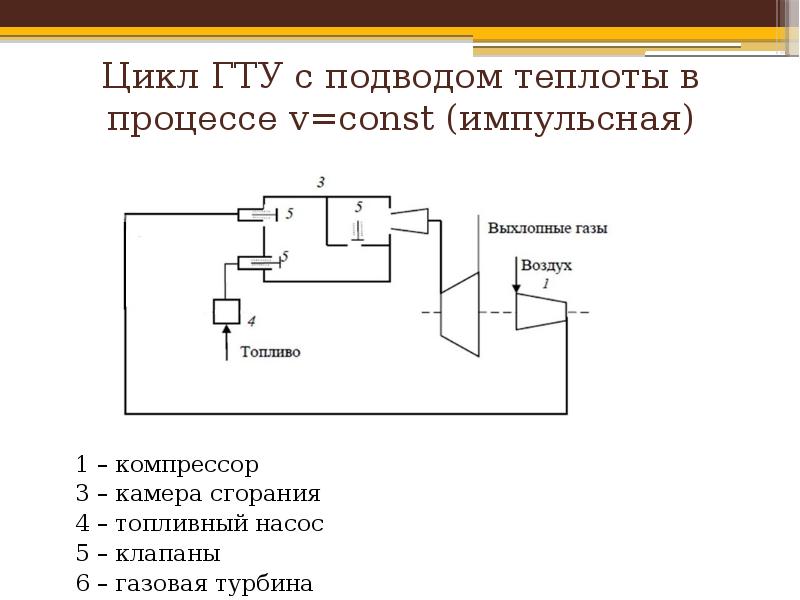

Цикл ГТУ с подводом теплоты в процессе v=const (импульсная) 1 – компрессор 3 – камера сгорания 4 – топливный насос 5 – клапаны 6 – газовая турбина

Слайд 22

Описание слайда:

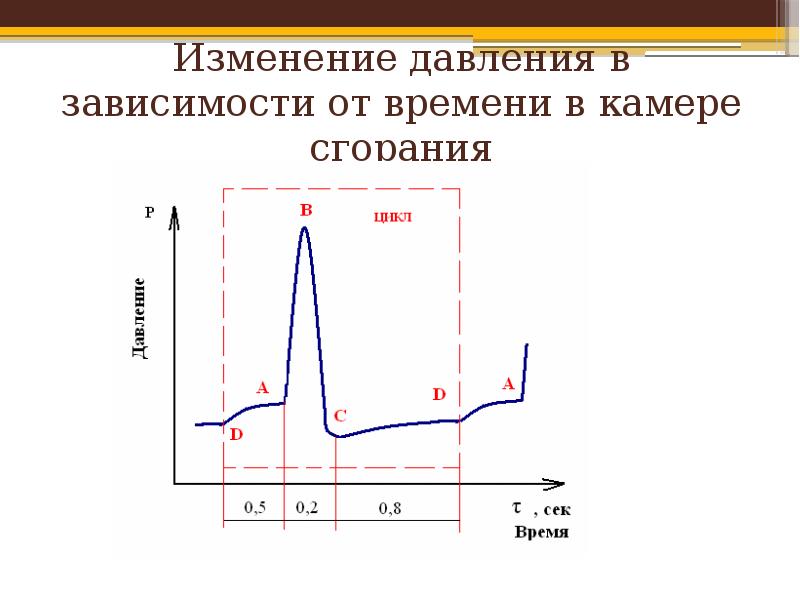

Изменение давления в зависимости от времени в камере сгорания

Слайд 23

Описание слайда:

Цикл ГТУ с подводом теплоты в процессе v=const (импульсная) 1-2 адиабатное сжатие воздуха в компрессоре 2-3 изохорный подвод теплоты (v=const) 3-4 адиабатное расширение рабочего тела в газовой турбине 4-1 изобарный отвод теплоты

Слайд 24

Описание слайда:

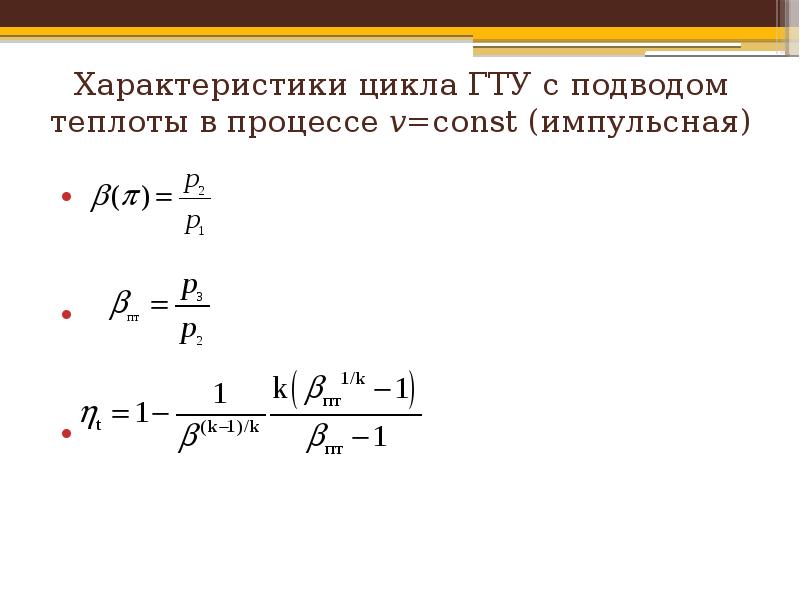

Характеристики цикла ГТУ с подводом теплоты в процессе v=const (импульсная)

Слайд 25

Описание слайда:

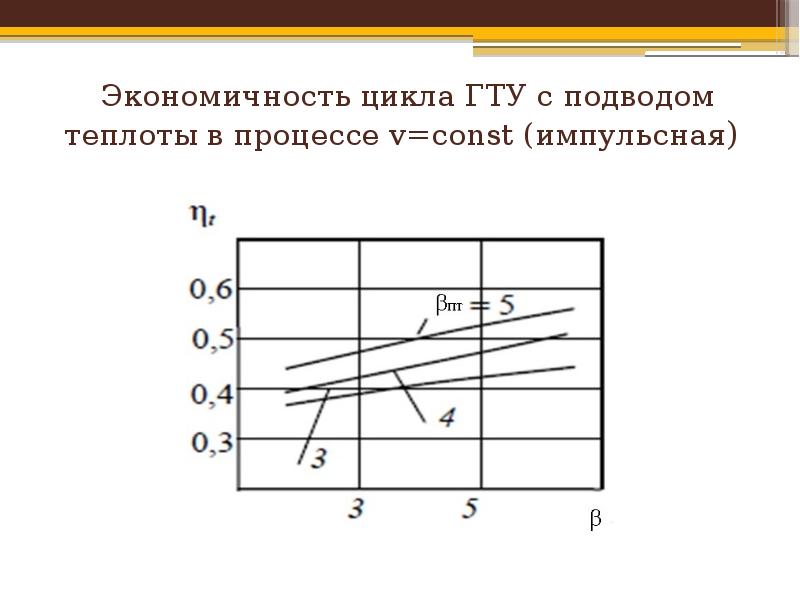

Экономичность цикла ГТУ с подводом теплоты в процессе v=const (импульсная)

Слайд 26

Описание слайда:

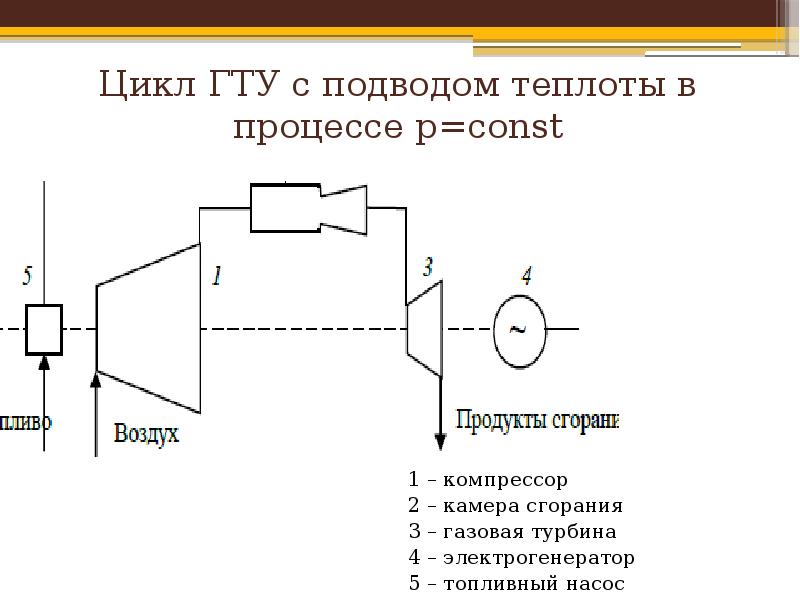

Цикл ГТУ с подводом теплоты в процессе p=const 1 – компрессор 2 – камера сгорания 3 – газовая турбина 4 – электрогенератор 5 – топливный насос

Слайд 27

Описание слайда:

Простейшая камера сгорания ГТУ 1 – подвод топлива 2 – регистр 3 – пламенная труба 4 – смеситель 5 – зона смешения 6 – зона горения 7 – корпус 8 – топливораздающее устройство

Слайд 28

Описание слайда:

Цикл ГТУ с подводом теплоты в процессе p=const 1-2 адиабатное сжатие воздуха в компрессоре 2-3 изобарный подвод теплоты (p=const) 3-4 адиабатное расширение рабочего тела в газовой турбине 4-1 изобарный отвод теплоты

Слайд 29

Описание слайда:

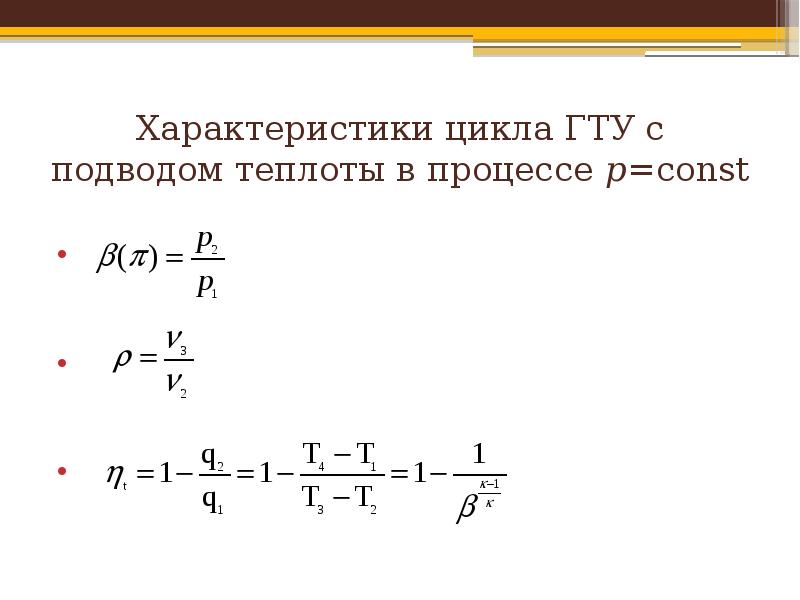

Характеристики цикла ГТУ с подводом теплоты в процессе p=const

Слайд 30

Описание слайда:

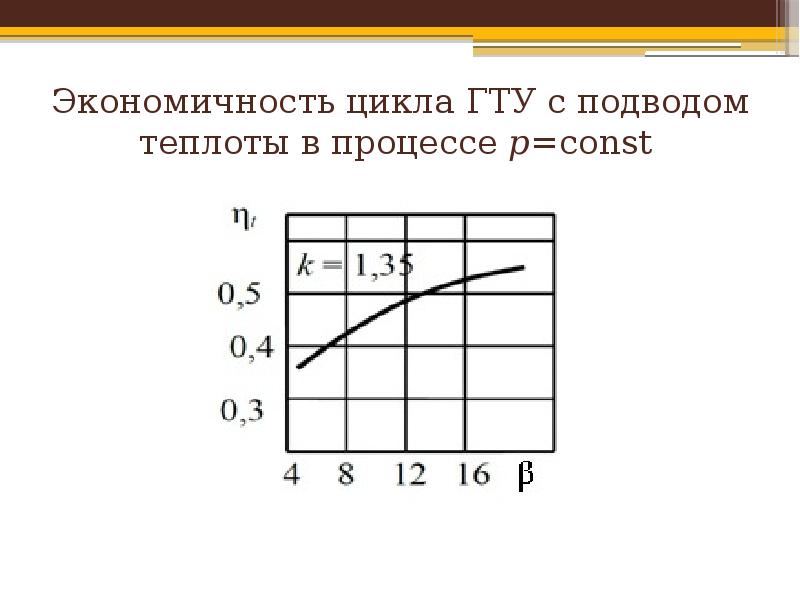

Экономичность цикла ГТУ с подводом теплоты в процессе p=const

Слайд 31

Описание слайда:

Сравнение циклов ГТУ Условия сравнения: , то есть отведенная теплота разная, то есть так как , то

Слайд 32

Описание слайда:

Сравнение циклов ГТУ Однако, ГТУ с изохорным подводом теплоты не получили широкого распространения. Недостатки Сложности в организации изохорного сгорания топлива Усложнение конструкции камеры сгорания Усиленный износ клапанов

Слайд 33

Описание слайда:

Цикл ГТУ с регенерацией тепла 1 – воздушный компрессор 2 – камера сгорания 3 – газовая турбина 4 – электрогенератор 5 - регенератор

Слайд 34

Описание слайда:

Цикл ГТУ с регенерацией тепла 1-2 адиабатное сжатие воздуха в компрессоре 2-2’ нагрев воздуха в регенераторе за счет теплоты уходящих газов 2’-3 нагрев рабочего тела в камере сгорания при p=const в процессе подвода тепла при сжигании топлива 3-4 адиабатное расширение рабочего тела в турбине 4-4’ – отвод теплоты от уходящих газов в регенераторе 4-1 – охлаждение газов в атмосфере

Слайд 35

Описание слайда:

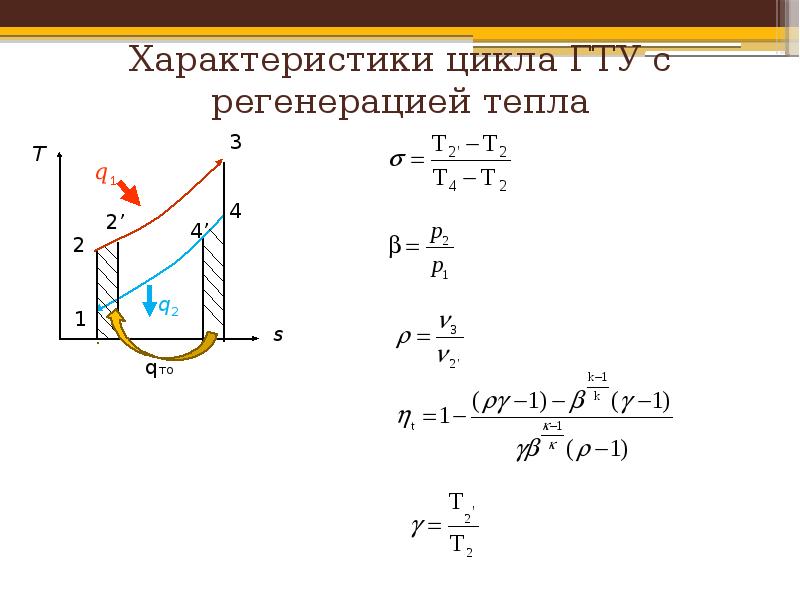

Характеристики цикла ГТУ с регенерацией тепла

Слайд 36

Описание слайда:

Учет необратимости в ГТУ 1-2 адиабатное сжатие воздуха в компрессоре 1-2д условное необратимое адиабатное сжатие воздуха в компрессоре 2д-3 изобарный подвод теплоты (p=const) 3-4 адиабатное расширение рабочего тела в газовой турбине 3-4д условное необратимое адиабатное расширение рабочего тела в турбине 4-1 изобарный отвод теплоты

Слайд 37

Описание слайда:

Учет необратимости в ГТУ

Слайд 38

Описание слайда:

Термодинамические основы работы теплоэнергетических установок Схемы и циклы ПТУ

Слайд 39

Описание слайда:

Цикл Ренкина на перегретом паре 1 – котлоагрегат 2 - турбина 3 - электрогенератор 4 - конденсатор 5 – питательный насос ПЕ - пароперегреватель

Слайд 40

Описание слайда:

Цикл Ренкина на перегретом паре 1-2 расширение пара в турбине 2-2’ конденсация пара в конденсаторе 2’ -3 сжатие воды в питательном насосе 3-4 нагрев питательной воды до температуры кипения 4-5 генерация пара в котле 5-1 перегрев пара в пароперегревателе

Слайд 41

Описание слайда:

Термический КПД цикл Ренкина на перегретом паре - работа пара в турбине - работа сжатия в питательном насосе - подведенная теплота в котлоагрегате

Слайд 42

Описание слайда:

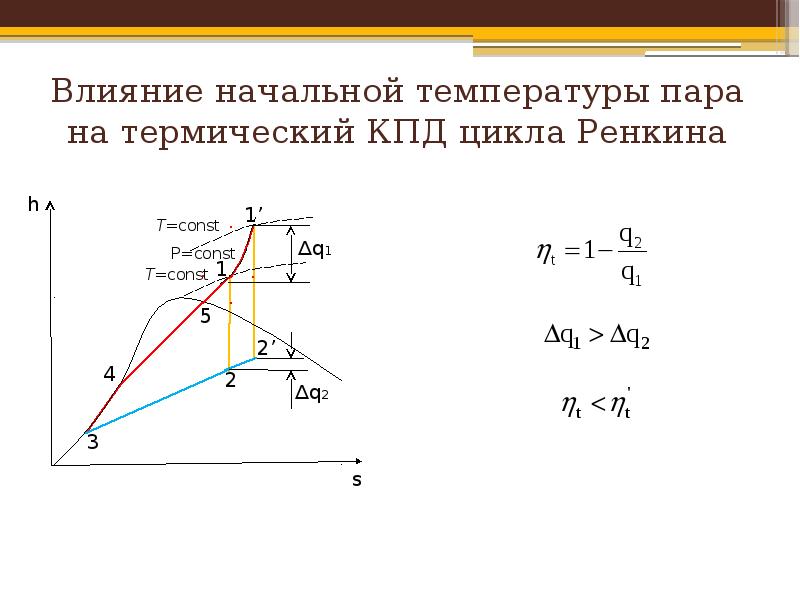

Влияние начальной температуры пара на термический КПД цикла Ренкина

Слайд 43

Описание слайда:

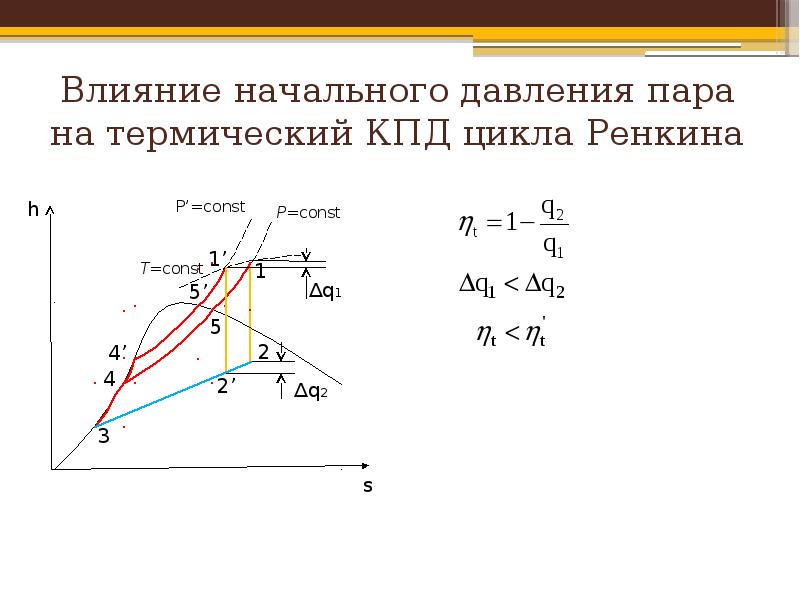

Влияние начального давления пара на термический КПД цикла Ренкина

Слайд 44

Описание слайда:

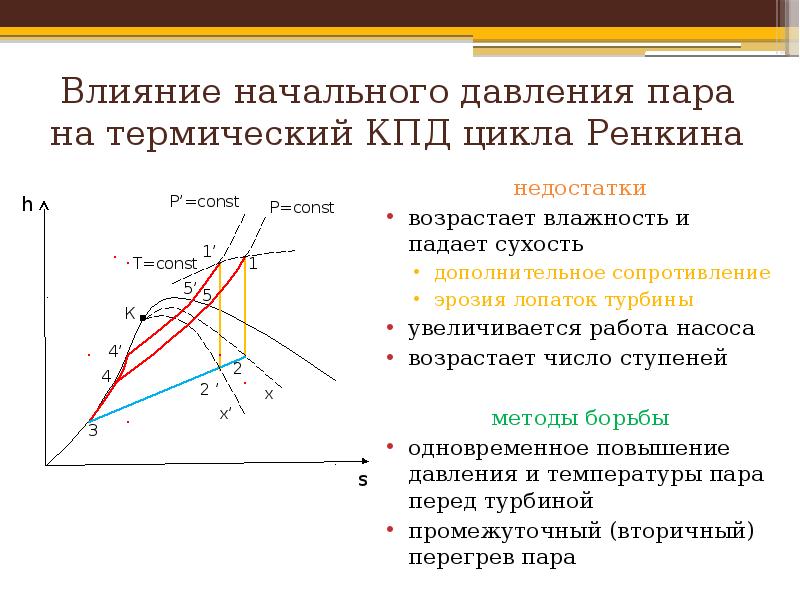

Влияние начального давления пара на термический КПД цикла Ренкина недостатки возрастает влажность и падает сухость дополнительное сопротивление эрозия лопаток турбины увеличивается работа насоса возрастает число ступеней методы борьбы одновременное повышение давления и температуры пара перед турбиной промежуточный (вторичный) перегрев пара

Слайд 45

Описание слайда:

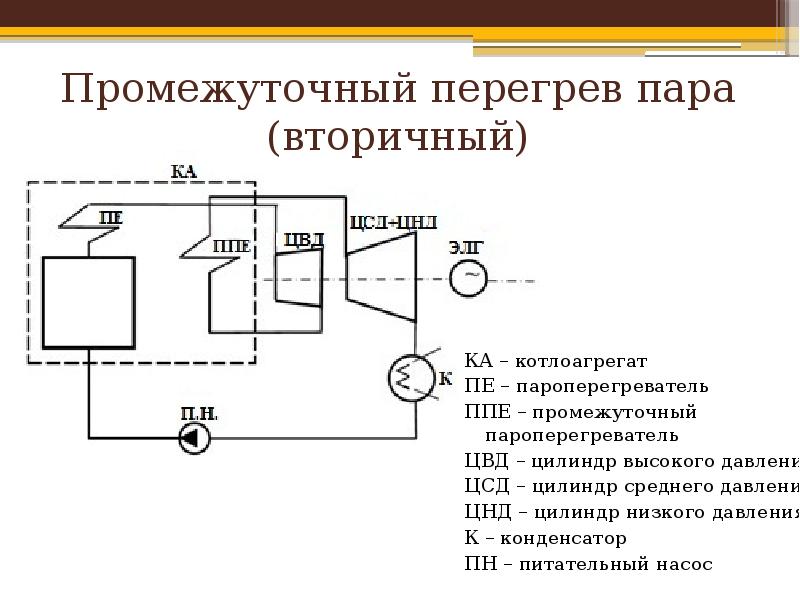

Промежуточный перегрев пара (вторичный) КА – котлоагрегат ПЕ – пароперегреватель ППЕ – промежуточный пароперегреватель ЦВД – цилиндр высокого давления ЦСД – цилиндр среднего давления ЦНД – цилиндр низкого давления К – конденсатор ПН – питательный насос

Слайд 46

Описание слайда:

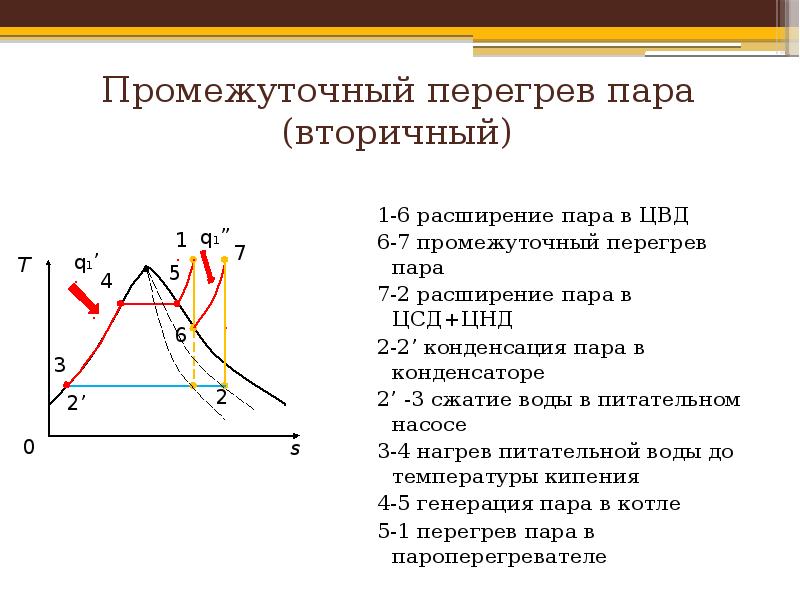

Промежуточный перегрев пара (вторичный) 1-6 расширение пара в ЦВД 6-7 промежуточный перегрев пара 7-2 расширение пара в ЦСД+ЦНД 2-2’ конденсация пара в конденсаторе 2’ -3 сжатие воды в питательном насосе 3-4 нагрев питательной воды до температуры кипения 4-5 генерация пара в котле 5-1 перегрев пара в пароперегревателе

Слайд 47

Описание слайда:

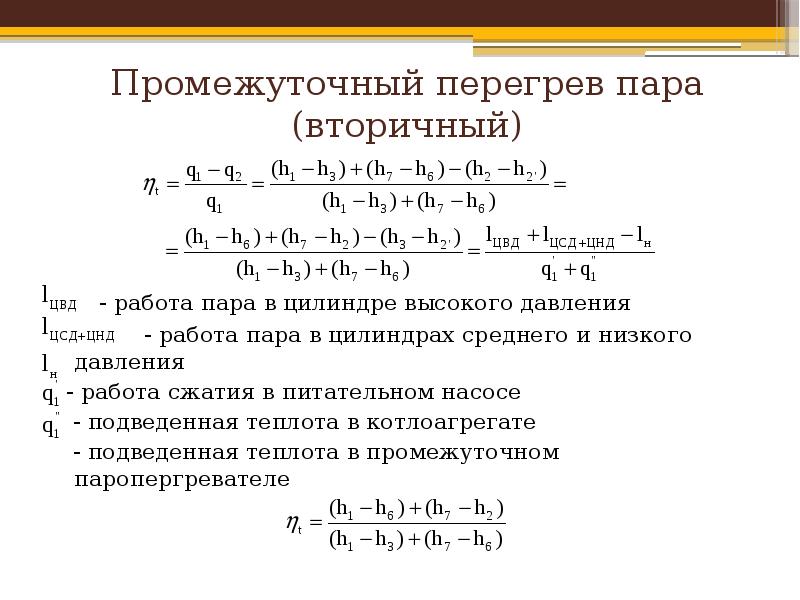

Промежуточный перегрев пара (вторичный) - работа пара в цилиндре высокого давления - работа пара в цилиндрах среднего и низкого давления - работа сжатия в питательном насосе - подведенная теплота в котлоагрегате - подведенная теплота в промежуточном паропергревателе

Слайд 48

Описание слайда:

Влияние конечных параметров пара на величину КПД цикла Ренкина

Слайд 49

Описание слайда:

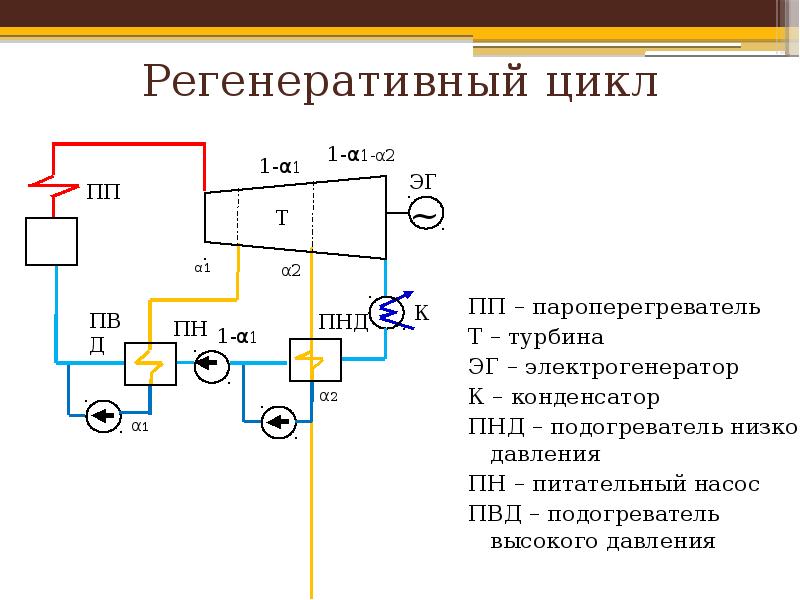

Регенеративный цикл ПП – пароперегреватель Т – турбина ЭГ – электрогенератор К – конденсатор ПНД – подогреватель низкого давления ПН – питательный насос ПВД – подогреватель высокого давления

Слайд 50

Описание слайда:

Регенеративный цикл

Слайд 51

Описание слайда:

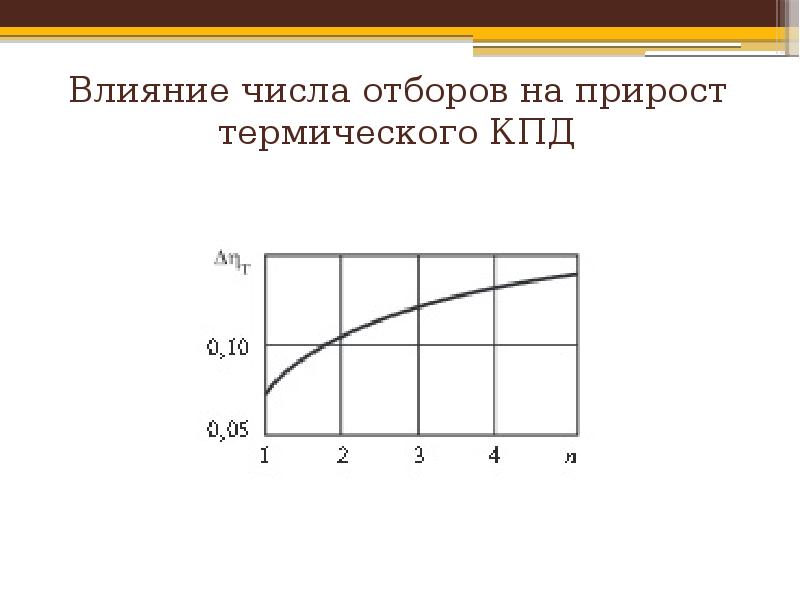

Влияние числа отборов на прирост термического КПД

Слайд 52

Описание слайда:

Основные характеристики цикла Теоретическая мощность турбины Внутренняя мощность турбины Эффективная мощность Электрическая мощность

Слайд 53

Описание слайда:

Основные характеристики цикла Относительный эффективный КПД Относительный электрический КПД Расход пара на турбину Удельный расход пара

Слайд 54

Описание слайда:

Внутренний КПД цикла Внутренний КПД цикла Эффективный КПД цикла КПД котлоагрегата

Слайд 55

Описание слайда:

Теплофикационные установки Комбинированной выработкой на электростанциях электроэнергии и теплоты называют теплофикацией, а турбины, применяемые на таких электростанциях – теплофикационными Тепловые электростанции, осуществляющие комбинированную выработку электроэнергии и теплоты называются теплоэлектроцентралями (ТЭЦ), в отличии от конденсационных электростанций (КЭС), вырабатывающих только электроэнергию

Слайд 56

Описание слайда:

Турбины с противодавлением (типа Р)

Слайд 57

Описание слайда:

Турбины с промежуточным регулируемым отбором пара (типа П)

Слайд 58

Описание слайда:

Турбина с двухступенчатым подогревом сетевой воды (типа Т)

Слайд 59

Описание слайда:

К – конденсационные К – конденсационные П – теплофикационные с производственным отбором пара Т – теплофикационные с отопительным отбором пара ПТ – теплофикационные с производственным и отопительным отбором пра Р – с противодавлением, без регулируемого отбора пара ПР – теплофикационные с противодавлением и с производственным отбором пара

Слайд 60

Описание слайда:

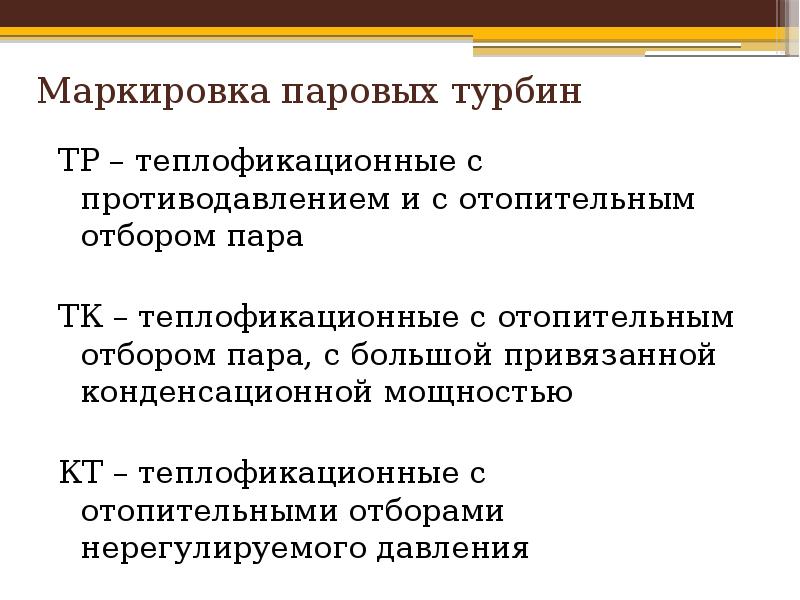

ТР – теплофикационные с противодавлением и с отопительным отбором пара ТР – теплофикационные с противодавлением и с отопительным отбором пара ТК – теплофикационные с отопительным отбором пара, с большой привязанной конденсационной мощностью КТ – теплофикационные с отопительными отборами нерегулируемого давления

Слайд 61

Описание слайда:

Маркировка паровых турбин 1 цифра – электрическая мощность (номинальная/максимальная) 2 цифра – начальное давление в МПа (кгс/см2 ) для П, ПТ, Р и ПР – давление производственного отбора и (или) противодавление в МПа (кгс/см2 ) частота вращения (50/25) – дробью после давления 3 цифра - модификация

Слайд 62

Описание слайда:

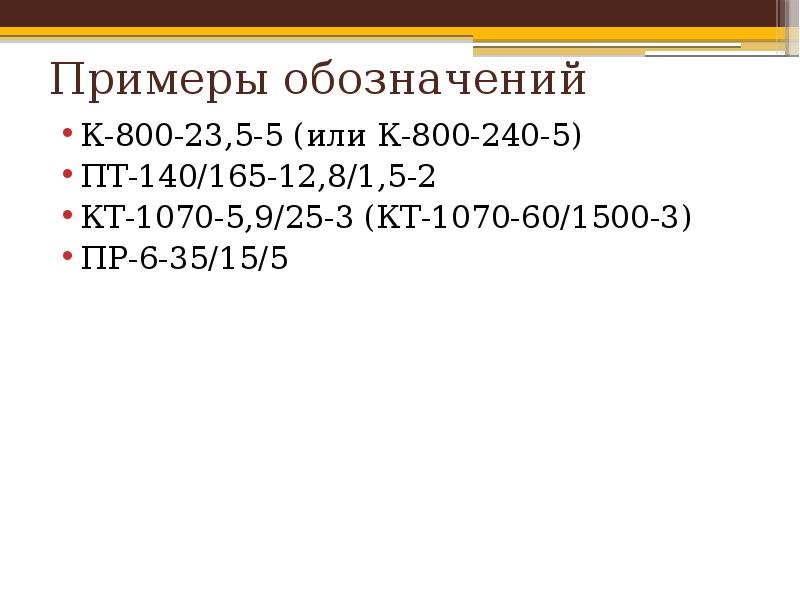

Примеры обозначений К-800-23,5-5 (или К-800-240-5) ПТ-140/165-12,8/1,5-2 КТ-1070-5,9/25-3 (КТ-1070-60/1500-3) ПР-6-35/15/5

Слайд 63

Описание слайда:

Термодинамические основы работы теплоэнергетических установок Эксергия

Слайд 64

Описание слайда:

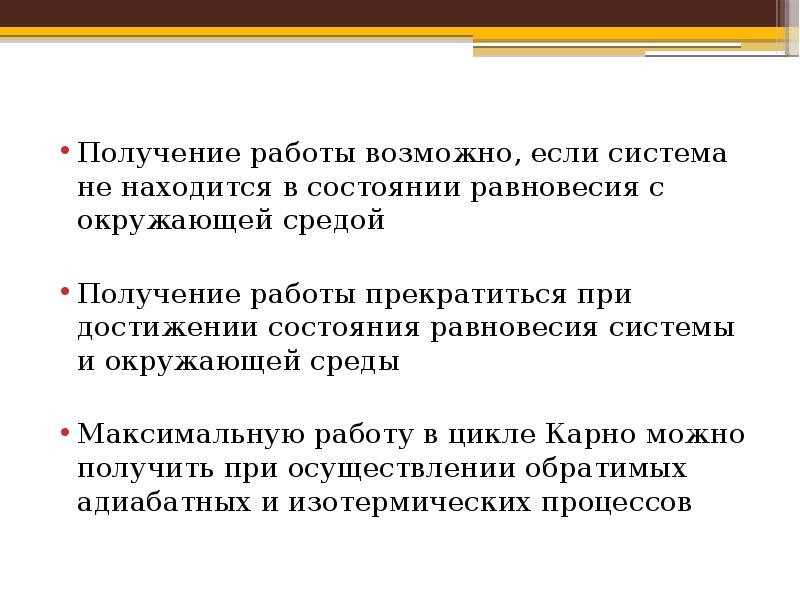

Получение работы возможно, если система не находится в состоянии равновесия с окружающей средой Получение работы возможно, если система не находится в состоянии равновесия с окружающей средой Получение работы прекратиться при достижении состояния равновесия системы и окружающей среды Максимальную работу в цикле Карно можно получить при осуществлении обратимых адиабатных и изотермических процессов

Слайд 65

Описание слайда:

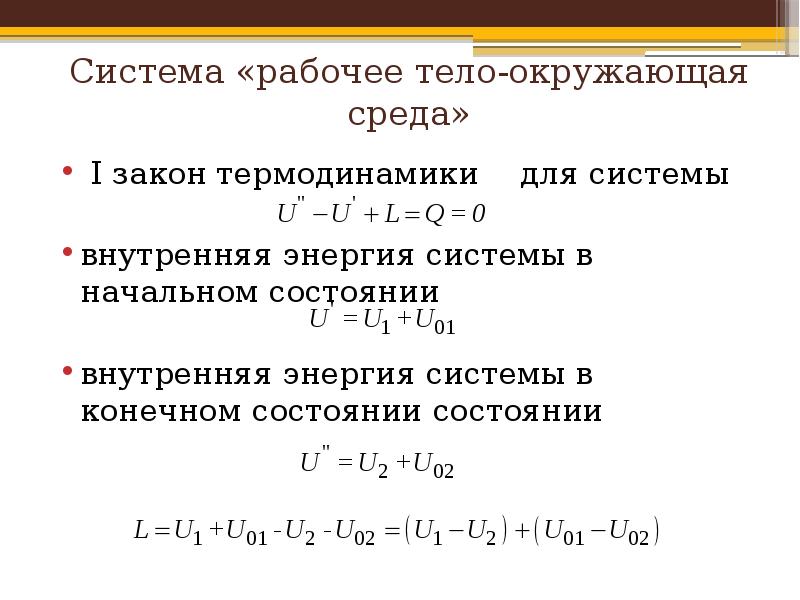

Система «рабочее тело-окружающая среда» I закон термодинамики для системы внутренняя энергия системы в начальном состоянии внутренняя энергия системы в конечном состоянии состоянии

Слайд 66

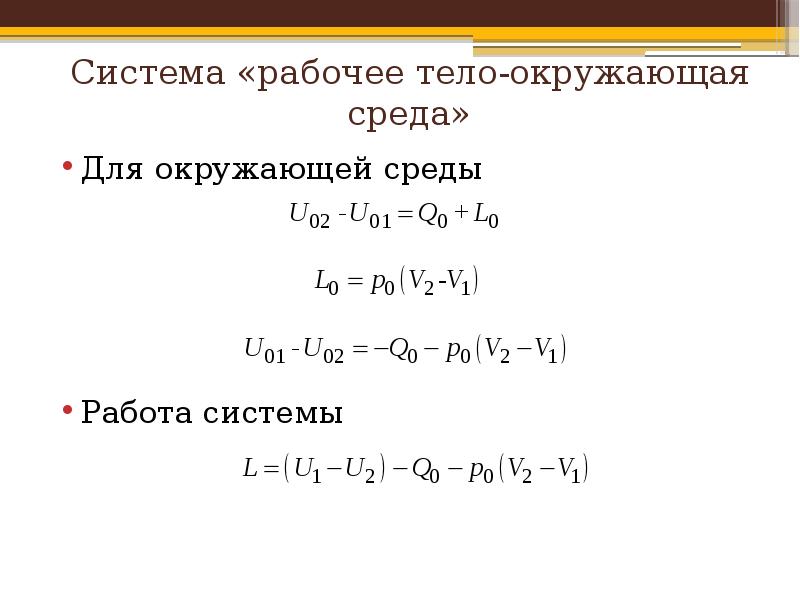

Описание слайда:

Для окружающей среды Для окружающей среды Работа системы

Слайд 67

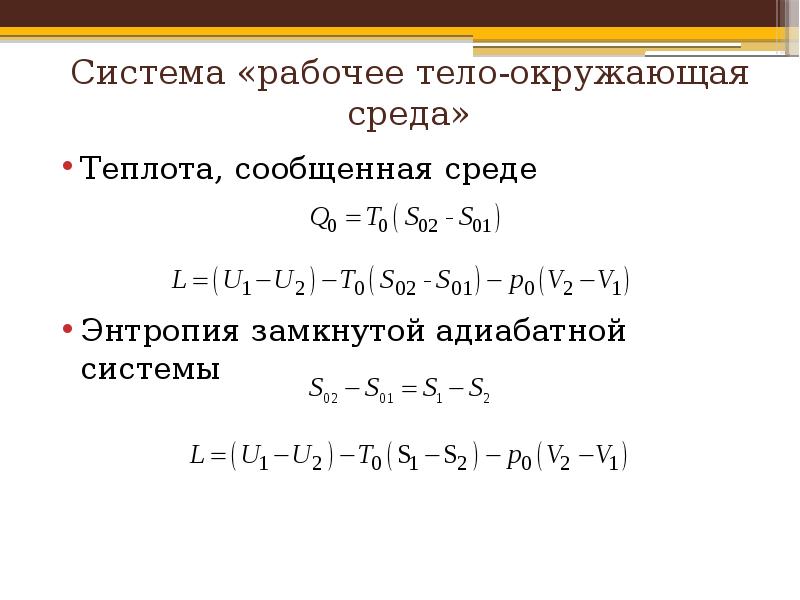

Описание слайда:

Теплота, сообщенная среде Теплота, сообщенная среде Энтропия замкнутой адиабатной системы

Слайд 68

Описание слайда:

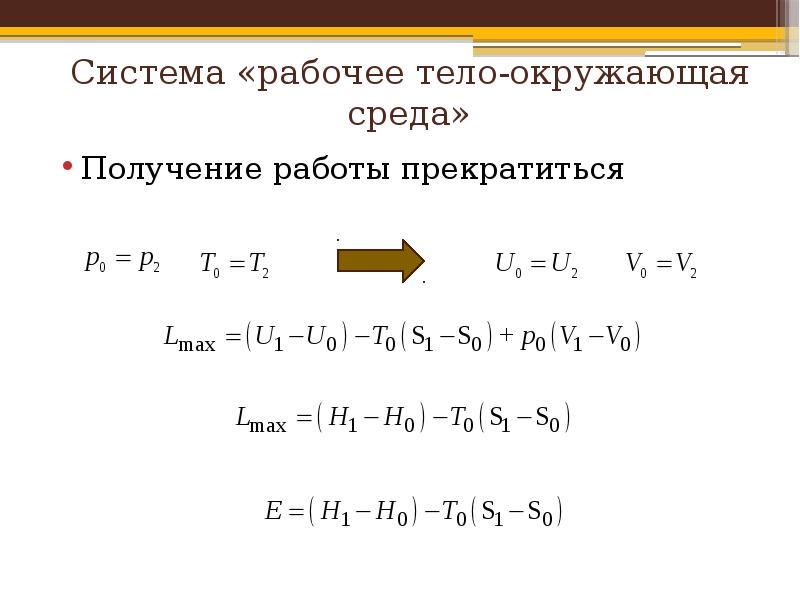

Получение работы прекратиться Получение работы прекратиться

Слайд 69

Описание слайда:

Эксергия Эксергия является максимальной работой, которую можно совершить в обратимом процессе изменения состояния системы (рабочее тело) от начальных параметров до параметров окружающей среды (состояние равновесия)

Слайд 70

Описание слайда:

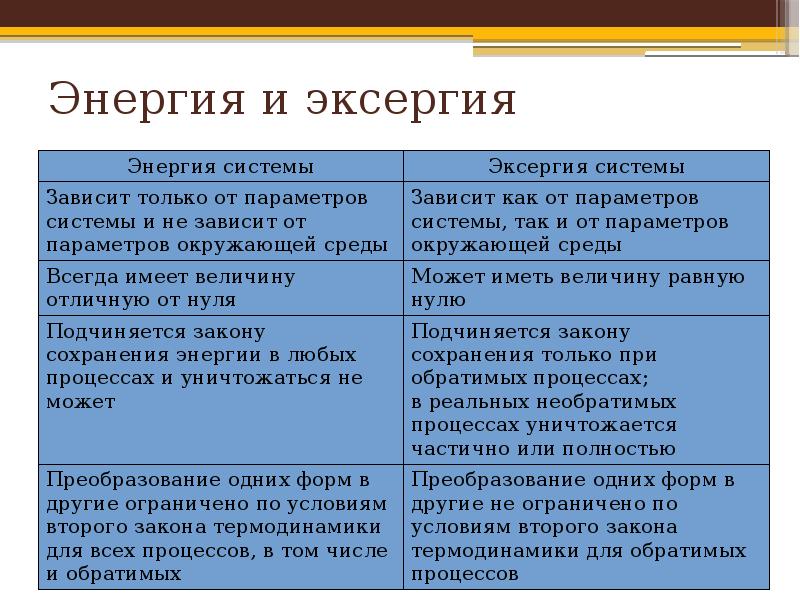

Энергия и эксергия

Слайд 71

Описание слайда:

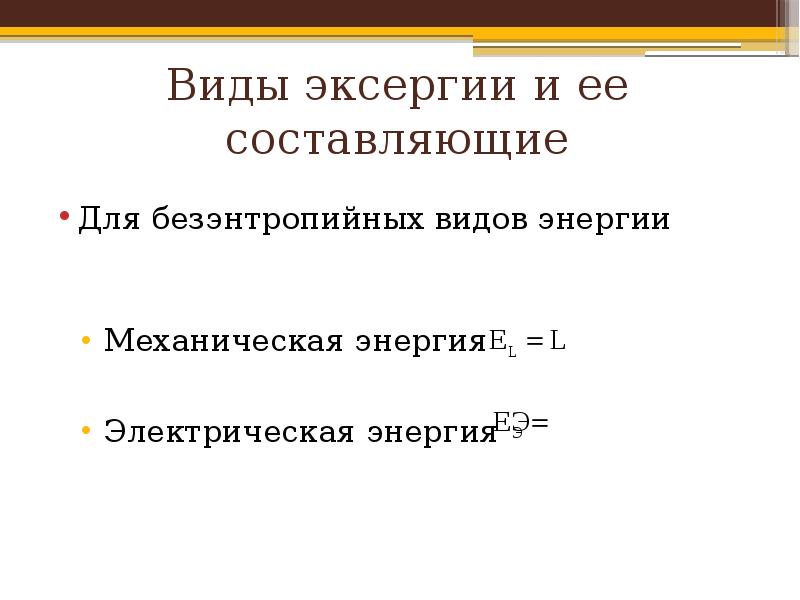

Виды эксергии и ее составляющие Для безэнтропийных видов энергии Механическая энергия Электрическая энергия

Слайд 72

Описание слайда:

Виды эксергии и ее составляющие Эксергия видов энергий, характеризуемых энтропией эксергия вещества в замкнутом объеме , Дж; , Дж/кг эксергия потока вещества , Дж; , Дж/кг эксергия потока теплоты , Дж; , Дж/кг эксергия потока излучения , Дж; , Дж/м2

Слайд 73

Описание слайда:

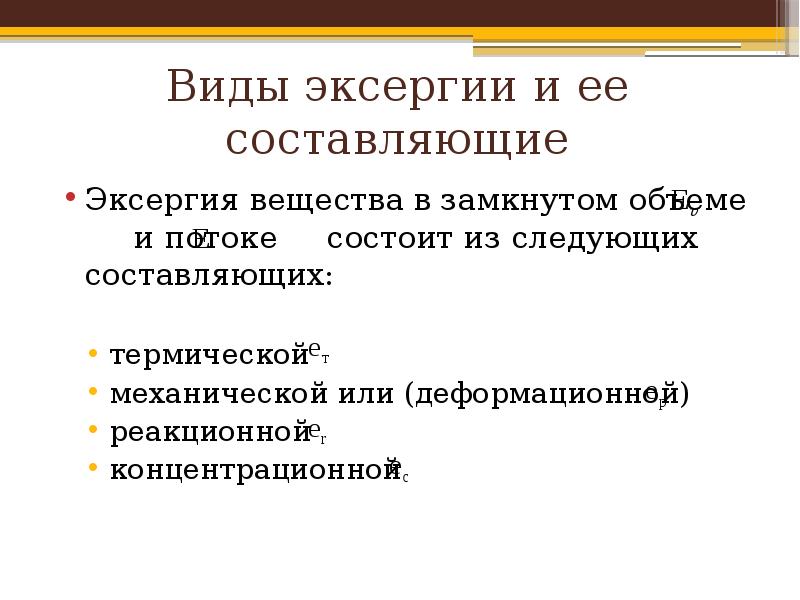

Эксергия вещества в замкнутом объеме и потоке состоит из следующих составляющих: Эксергия вещества в замкнутом объеме и потоке состоит из следующих составляющих: термической механической или (деформационной) реакционной концентрационной

Слайд 74

Описание слайда:

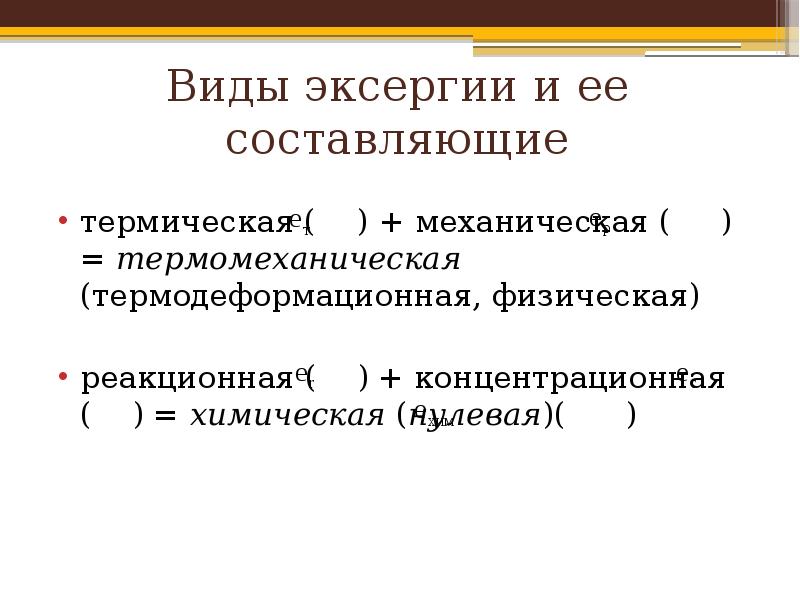

термическая ( ) + механическая ( ) = термомеханическая (термодеформационная, физическая) термическая ( ) + механическая ( ) = термомеханическая (термодеформационная, физическая) реакционная ( ) + концентрационная ( ) = химическая (нулевая)( )

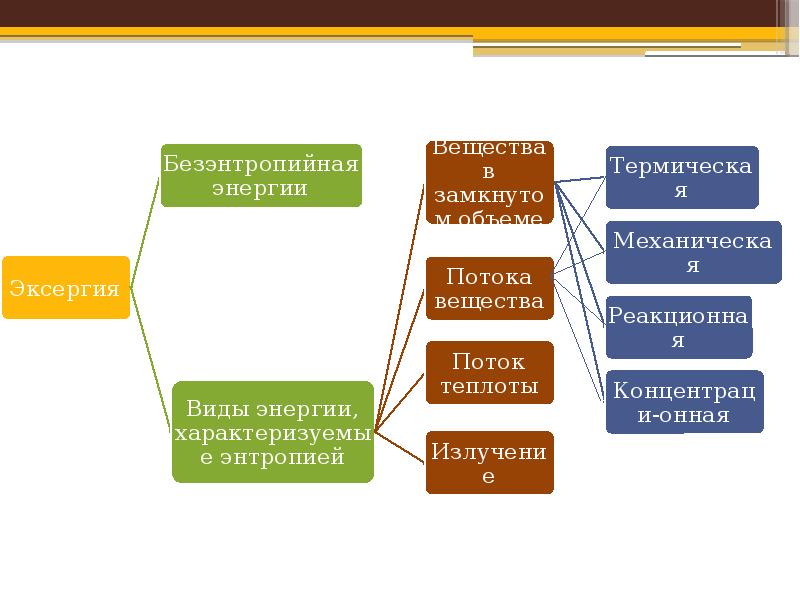

Слайд 75

Описание слайда:

Слайд 76

Описание слайда:

Термодинамические основы работы теплоэнергетических установок Виды эксергии и ее составляющие

Слайд 77

Описание слайда:

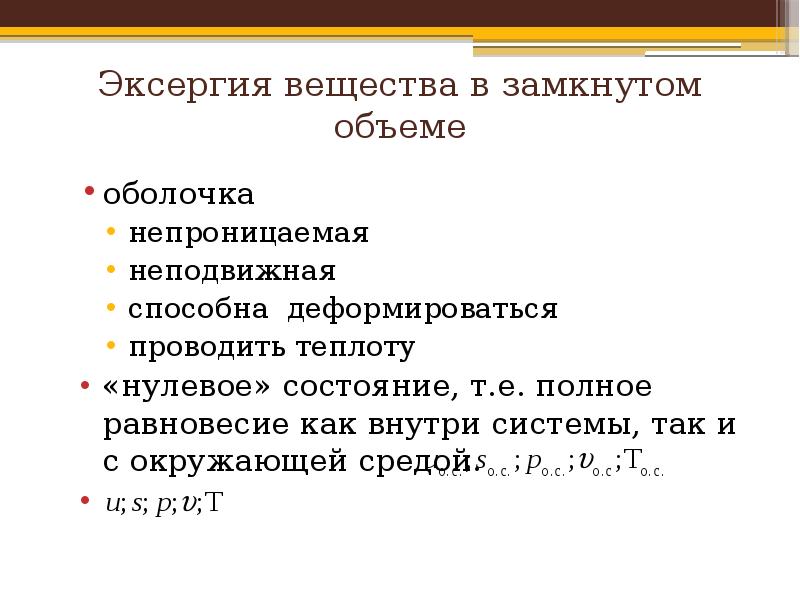

Эксергия вещества в замкнутом объеме оболочка непроницаемая неподвижная способна деформироваться проводить теплоту «нулевое» состояние, т.е. полное равновесие как внутри системы, так и с окружающей средой.

Слайд 78

Описание слайда:

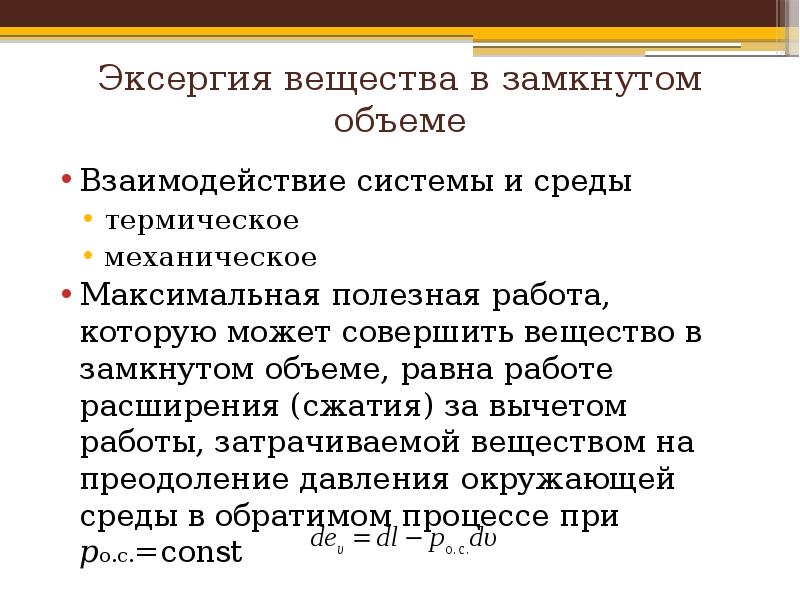

Эксергия вещества в замкнутом объеме Взаимодействие системы и среды термическое механическое Максимальная полезная работа, которую может совершить вещество в замкнутом объеме, равна работе расширения (сжатия) за вычетом работы, затрачиваемой веществом на преодоление давления окружающей среды в обратимом процессе при pо.с.=const

Слайд 79

Описание слайда:

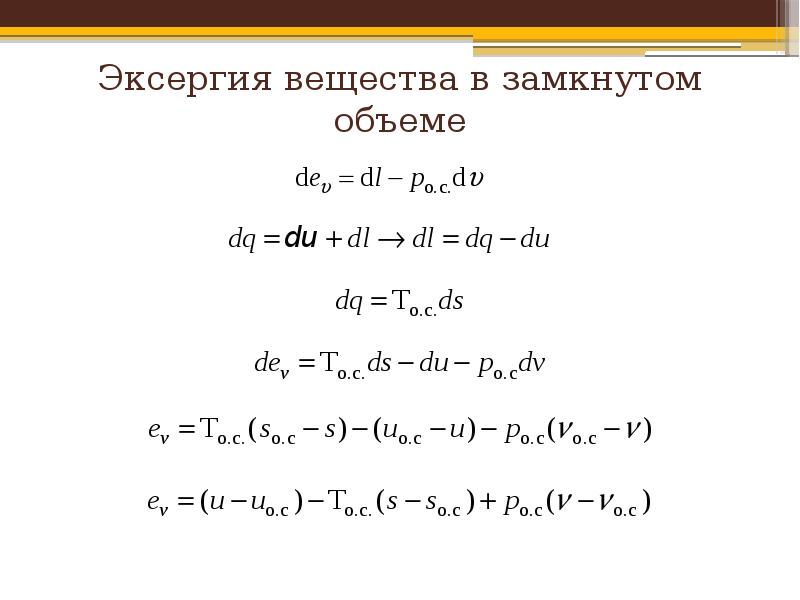

Эксергия вещества в замкнутом объеме

Слайд 80

Описание слайда:

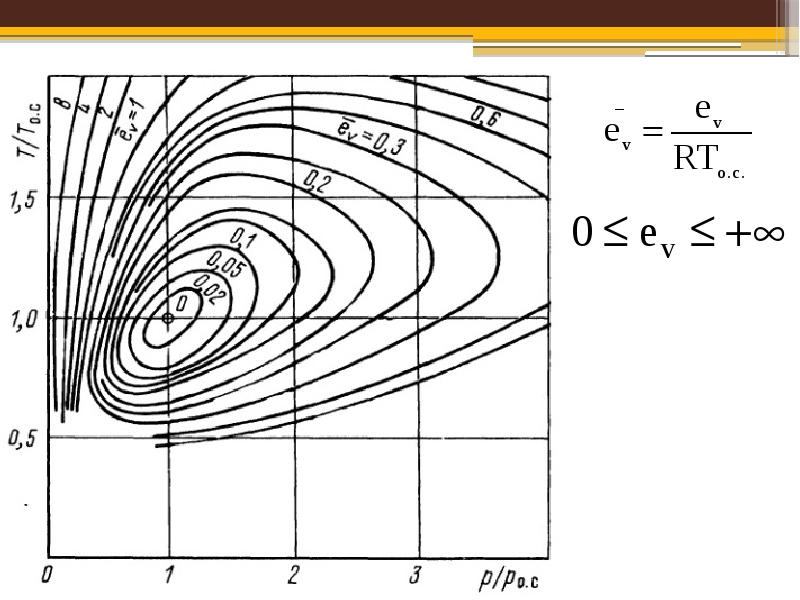

Эксергия вещества в замкнутом объеме Так как параметры окружающей среды постоянны, обозначим При определении эксергии при переходе из состояния 1 в состояние 2 значение величины С не меняется, тогда: Для всей массы вещества, находящейся в замкнутом объеме

Слайд 81

Описание слайда:

Слайд 82

Описание слайда:

Эксергия вещества в потоке оболочка непроницаемая подвижная способна деформироваться проводить теплоту «нулевое» состояние, т.е. полное равновесие как внутри системы, так и с окружающей средой.

Слайд 83

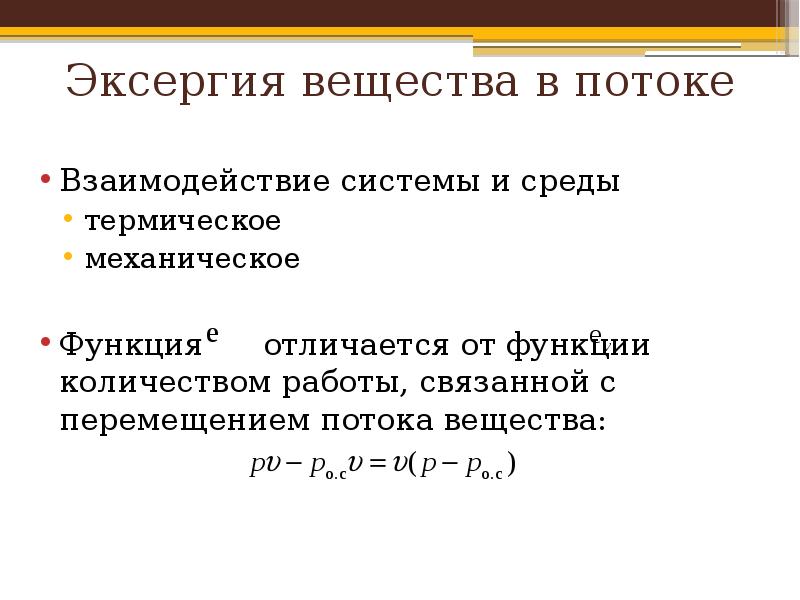

Описание слайда:

Эксергия вещества в потоке Взаимодействие системы и среды термическое механическое Функция отличается от функции количеством работы, связанной с перемещением потока вещества:

Слайд 84

Описание слайда:

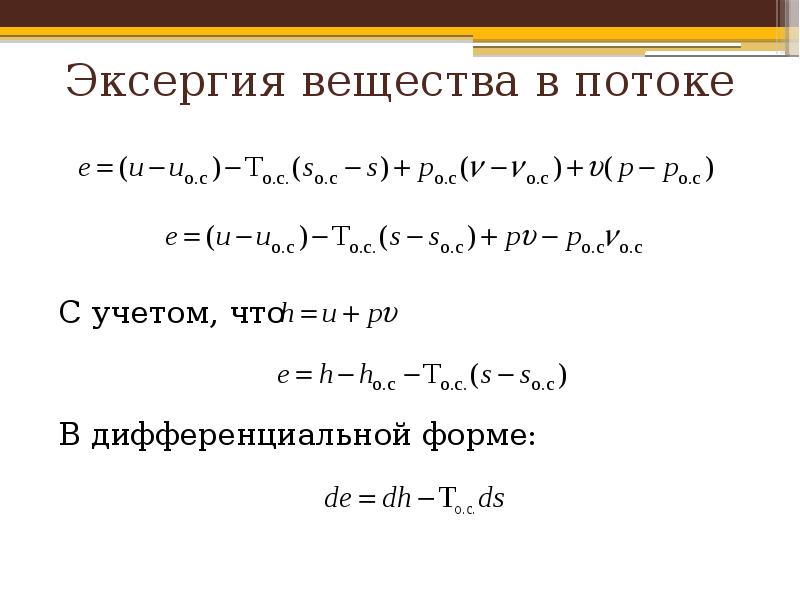

Эксергия вещества в потоке С учетом, что В дифференциальной форме:

Слайд 85

Описание слайда:

Так как параметры окружающей среды постоянны, обозначим Так как параметры окружающей среды постоянны, обозначим При определении эксергии при переходе из состояния 1 в состояние 2 Для всего потока вещества при его расходе m:

Слайд 86

Описание слайда:

Эксергия вещества в потоке Для идеального газа с учетом Для изотермического потока идеального газа

Слайд 87

Описание слайда:

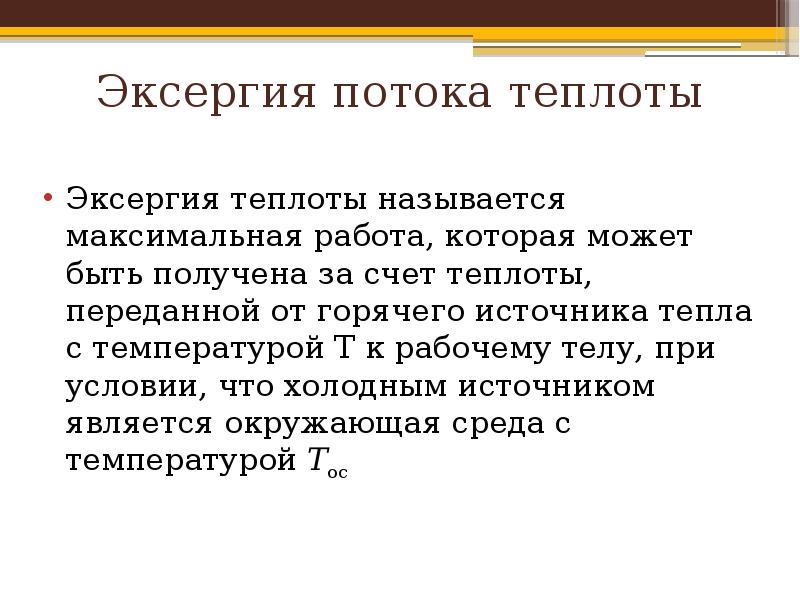

Эксергия потока теплоты Эксергия теплоты называется максимальная работа, которая может быть получена за счет теплоты, переданной от горячего источника тепла с температурой Т к рабочему телу, при условии, что холодным источником является окружающая среда с температурой Tоc

Слайд 88

Описание слайда:

Эксергия потока теплоты Воспринимаемая теплота рабочим телом от горячего источника Эксергия теплоты Непревратимая в работу часть теплоты

Слайд 89

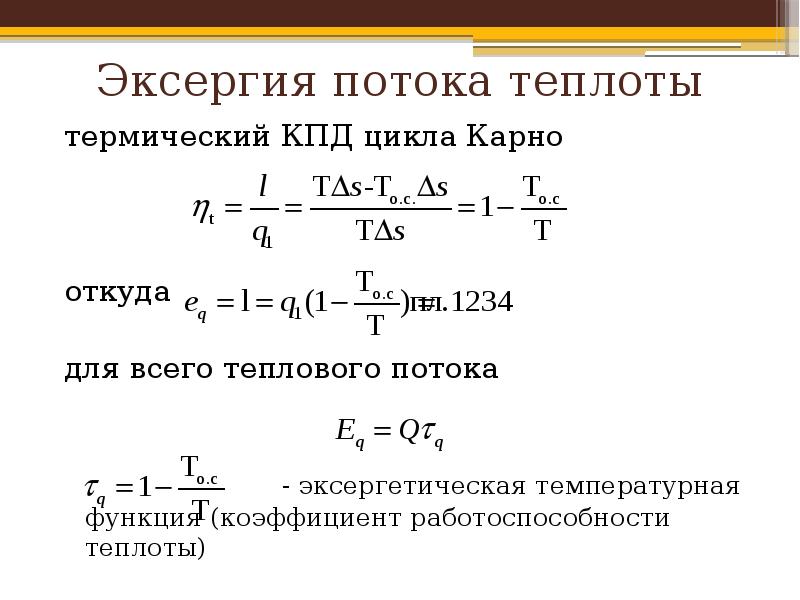

Описание слайда:

Эксергия потока теплоты термический КПД цикла Карно откуда для всего теплового потока - эксергетическая температурная функция (коэффициент работоспособности теплоты)

Слайд 90

Описание слайда:

Слайд 91

Описание слайда:

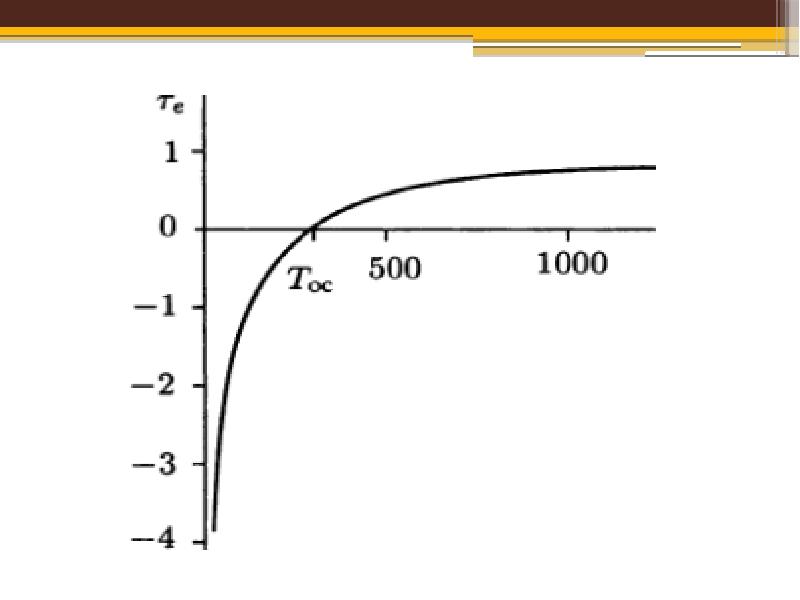

Физический смысл коэффициента работоспособности теплоты Количество работы, которую можно получить в идеальном прямом цикле от единицы теплоты

Слайд 92

Описание слайда:

Эксергия потока теплоты при p=const Тогда Эксергию теплового потока в процессах теплообмена при постоянном давлении можно вычислить как разность потока вещества до и после изменения температуры

Слайд 93

Описание слайда:

Эксергия потока излучения Эксергия потока излучения определяет максимальную работу, которая может быть выполнена во время обратимого процесса приведения этого излучения в состояние равновесия с окружающей средой (при Tо.с) - степень черноты излучающей поверхности - постоянная Стефана-Больцмана

Слайд 94

Описание слайда:

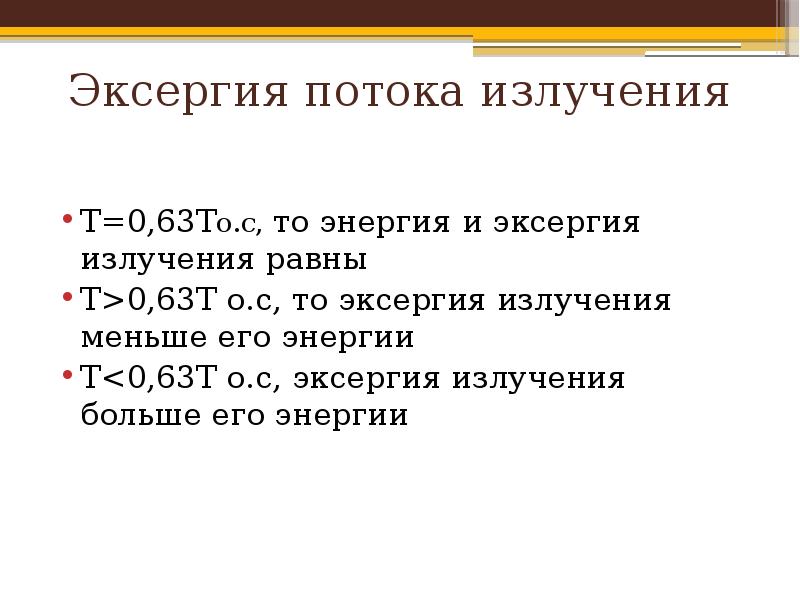

Эксергия потока излучения Т=0,63Tо.с, то энергия и эксергия излучения равны T>0,63T о.с, то эксергия излучения меньше его энергии T

Слайд 95

Описание слайда:

Термодинамические основы работы теплоэнергетических установок Эксергетический баланс Эксергетические потери

Слайд 96

Описание слайда:

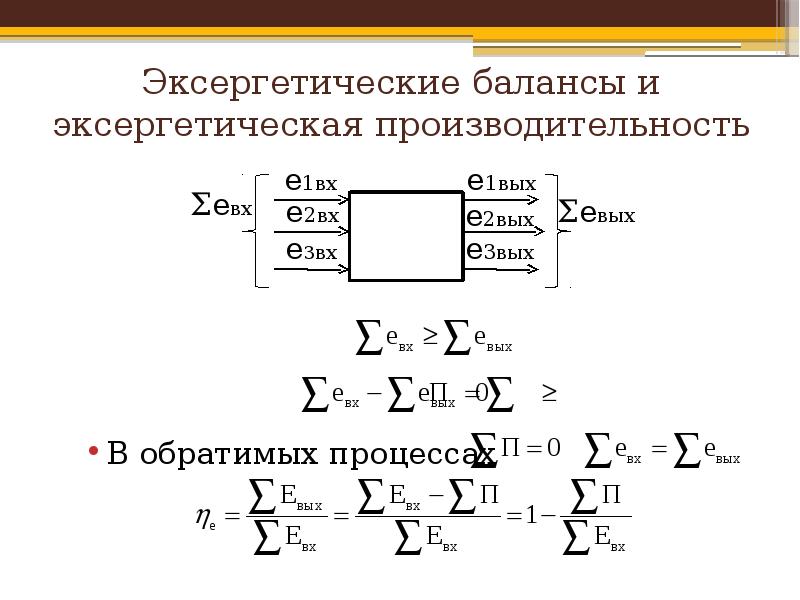

Эксергетические балансы и эксергетическая производительность В обратимых процессах

Слайд 97

Описание слайда:

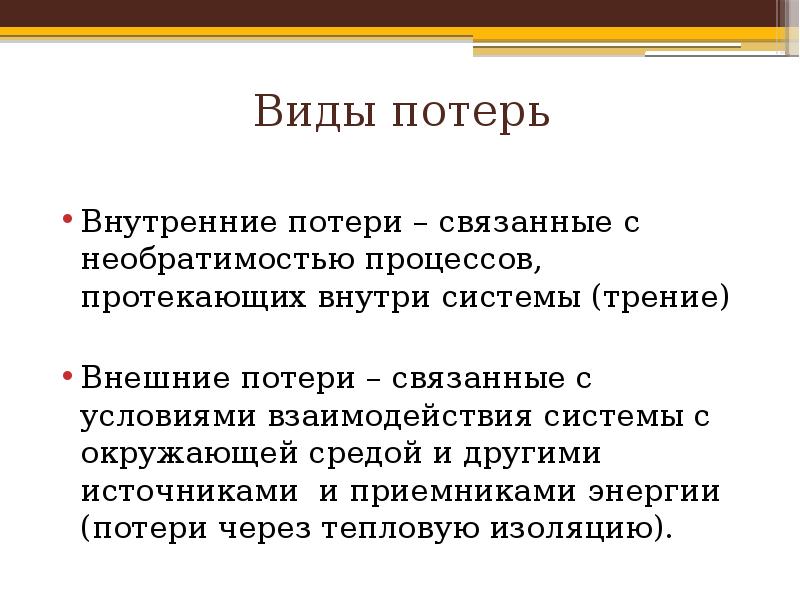

Виды потерь Внутренние потери – связанные с необратимостью процессов, протекающих внутри системы (трение) Внешние потери – связанные с условиями взаимодействия системы с окружающей средой и другими источниками и приемниками энергии (потери через тепловую изоляцию).

Слайд 98

Описание слайда:

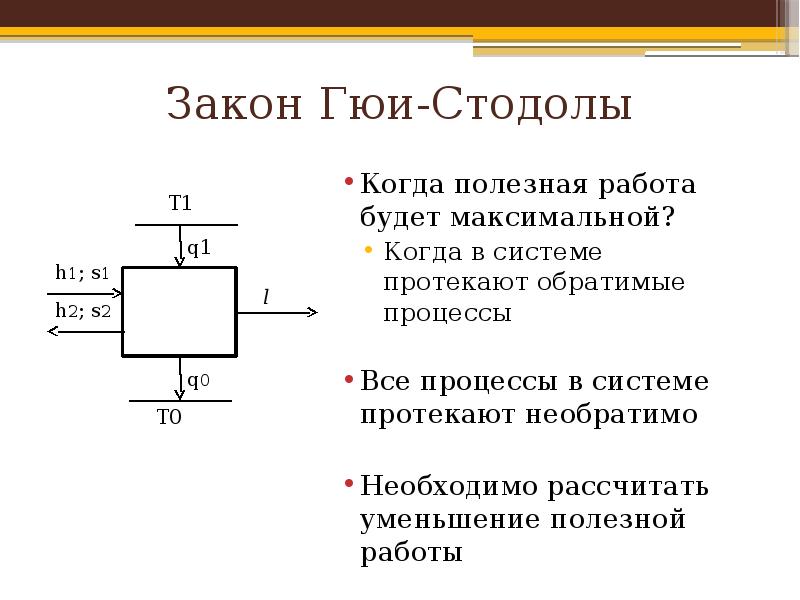

Закон Гюи-Стодолы Когда полезная работа будет максимальной? Когда в системе протекают обратимые процессы Все процессы в системе протекают необратимо Необходимо рассчитать уменьшение полезной работы

Слайд 99

Описание слайда:

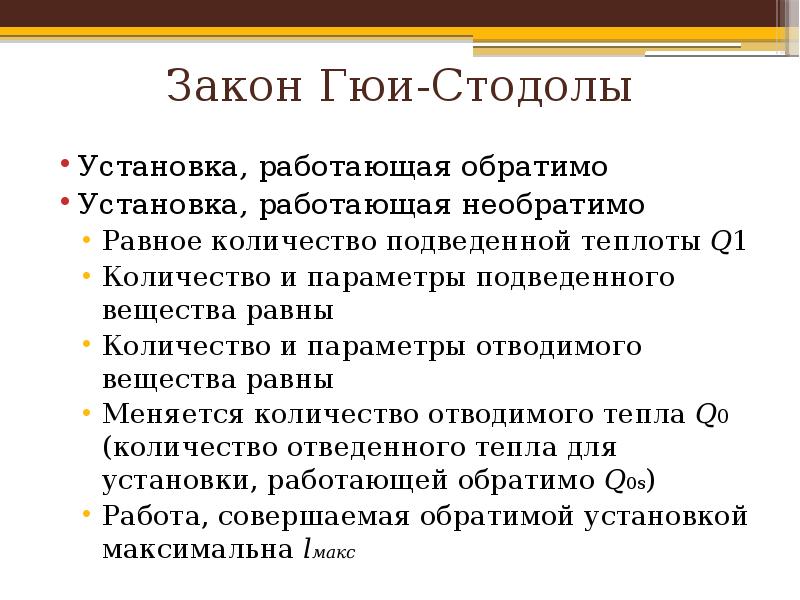

Закон Гюи-Стодолы Установка, работающая обратимо Установка, работающая необратимо Равное количество подведенной теплоты Q1 Количество и параметры подведенного вещества равны Количество и параметры отводимого вещества равны Меняется количество отводимого тепла Q0 (количество отведенного тепла для установки, работающей обратимо Q0s) Работа, совершаемая обратимой установкой максимальна lмакс

Слайд 100

Описание слайда:

Закон Гюи-Стодолы Энергетический баланс реальной установки Энергетический баланс идеальной установки Потери работы, вызванные необратимостью

Слайд 101

Описание слайда:

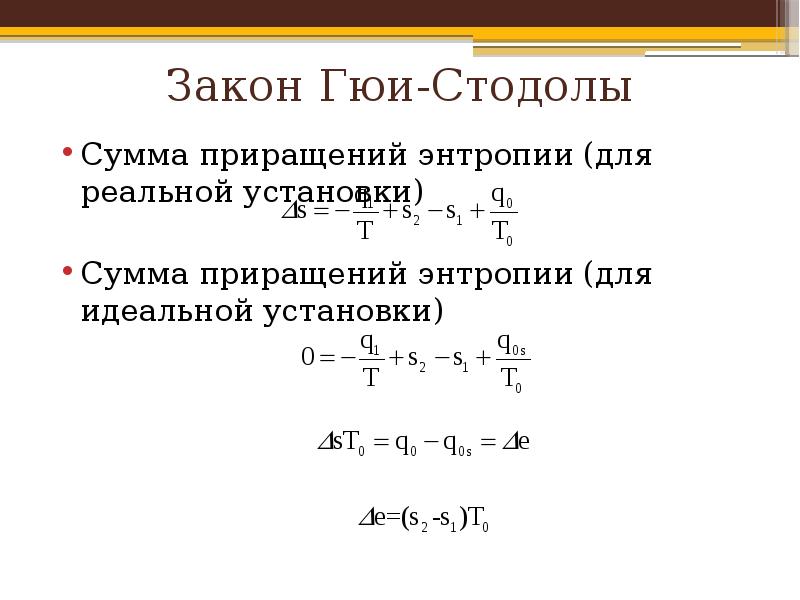

Закон Гюи-Стодолы Сумма приращений энтропии (для реальной установки) Сумма приращений энтропии (для идеальной установки)

Слайд 102

Описание слайда:

Эксергетический анализ топливоиспользующих установок

Слайд 103

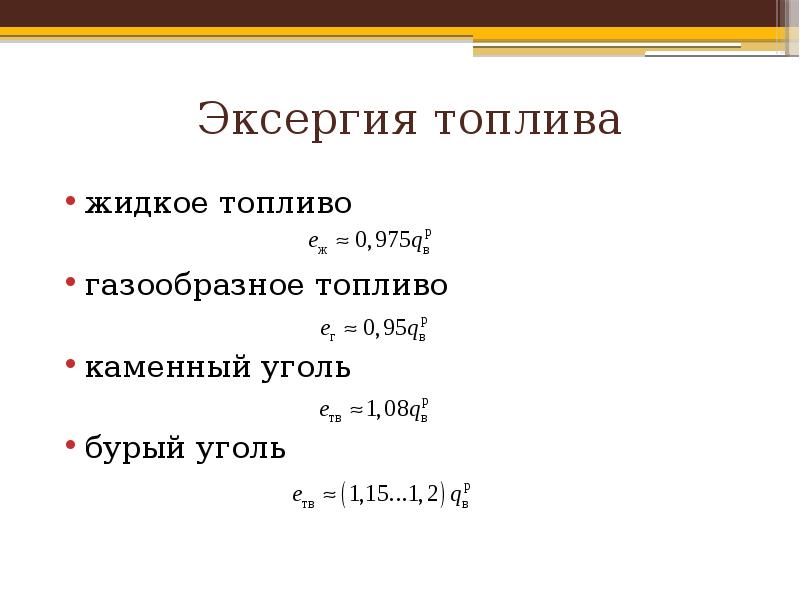

Описание слайда:

Эксергия топлива жидкое топливо газообразное топливо каменный уголь бурый уголь

Слайд 104

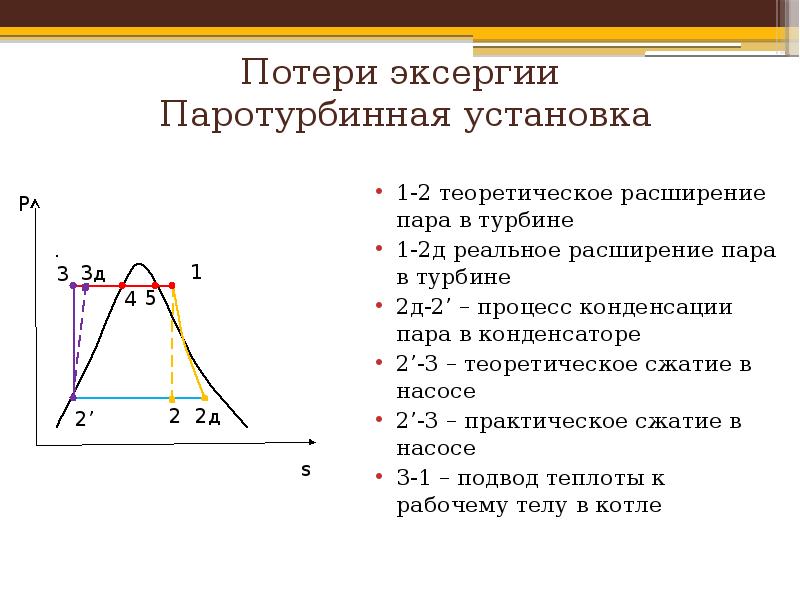

Описание слайда:

Потери эксергии Паротурбинная установка 1-2 теоретическое расширение пара в турбине 1-2д реальное расширение пара в турбине 2д-2’ – процесс конденсации пара в конденсаторе 2’-3 – теоретическое сжатие в насосе 2’-3 – практическое сжатие в насосе 3-1 – подвод теплоты к рабочему телу в котле

Слайд 105

Описание слайда:

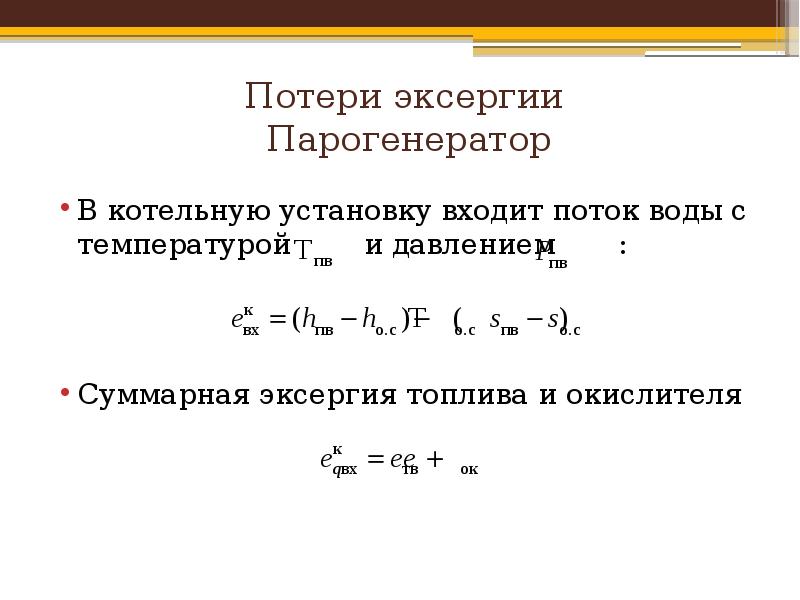

Потери эксергии Парогенератор В котельную установку входит поток воды с температурой и давлением : Суммарная эксергия топлива и окислителя

Слайд 106

Описание слайда:

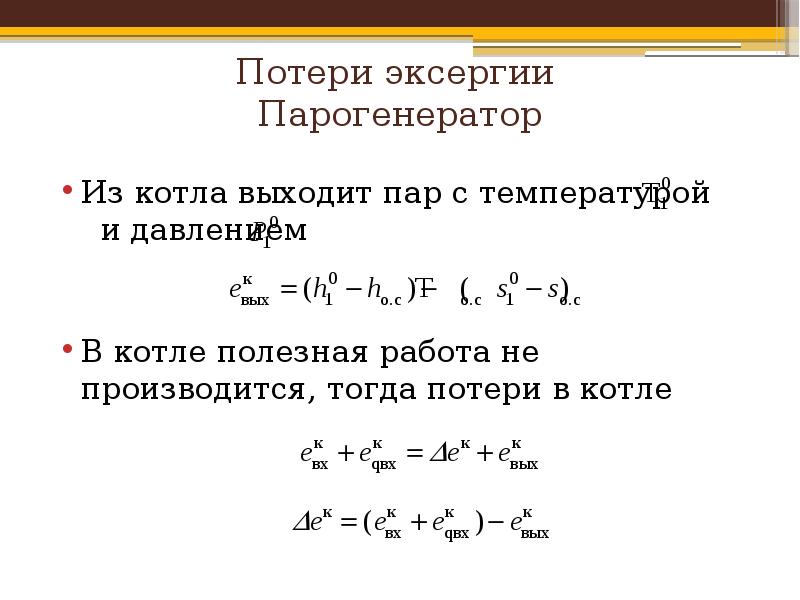

Потери эксергии Парогенератор Из котла выходит пар с температурой и давлением В котле полезная работа не производится, тогда потери в котле

Слайд 107

Описание слайда:

Удельная эксергия теплоты, полученной при сгорании топлива при температуре Тг: Удельная эксергия теплоты, полученной при сгорании топлива при температуре Тг: Потери эксергии из-за потерь тепла в окружающую среду:

Слайд 108

Описание слайда:

Потери эксергии при переходе эксергии топлива в эксергию теплоты Потери эксергии при переходе эксергии топлива в эксергию теплоты Потери эксергии при передаче полученной теплоты к образующемуся водяному пару:

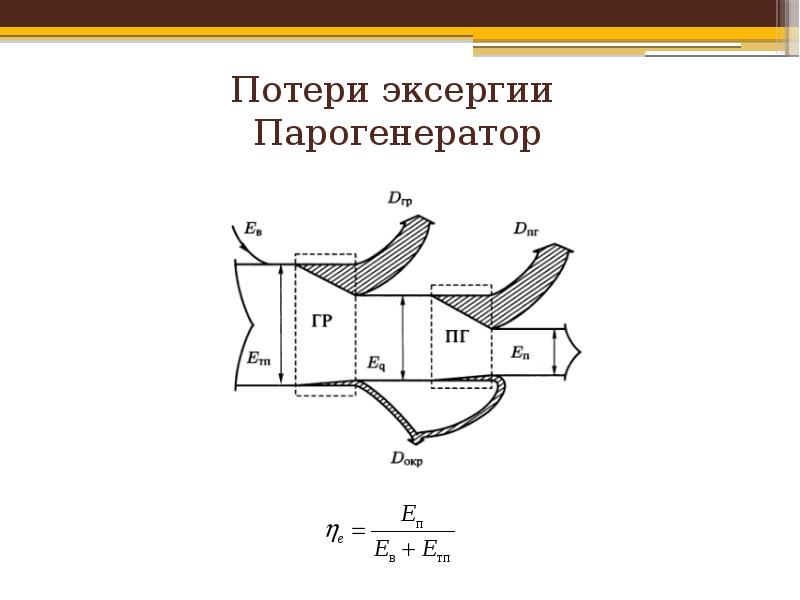

Слайд 109

Описание слайда:

Слайд 110

Описание слайда:

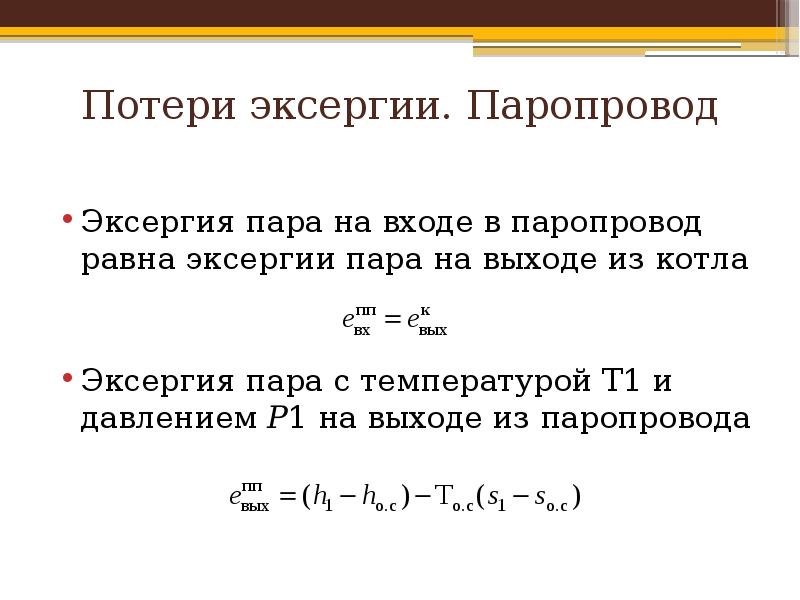

Потери эксергии. Паропровод Эксергия пара на входе в паропровод равна эксергии пара на выходе из котла Эксергия пара с температурой T1 и давлением Р1 на выходе из паропровода

Слайд 111

Описание слайда:

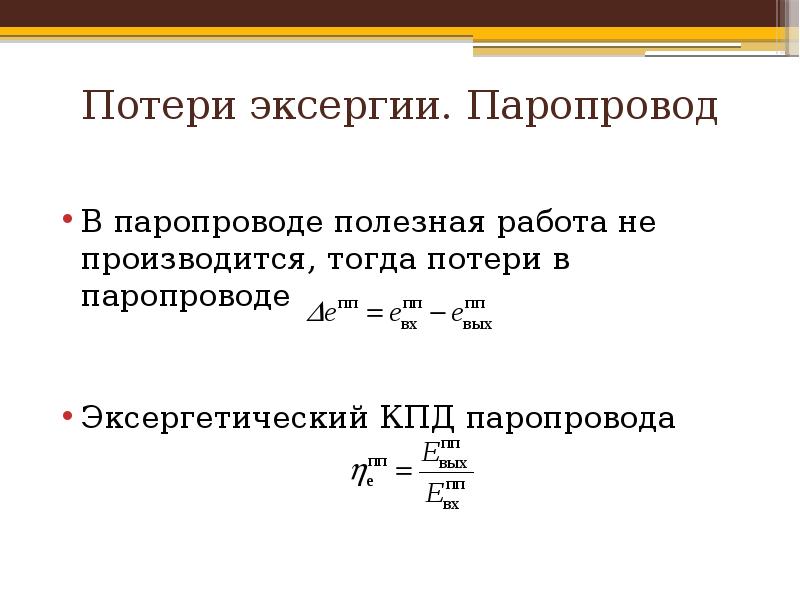

Потери эксергии. Паропровод В паропроводе полезная работа не производится, тогда потери в паропроводе Эксергетический КПД паропровода

Слайд 112

Описание слайда:

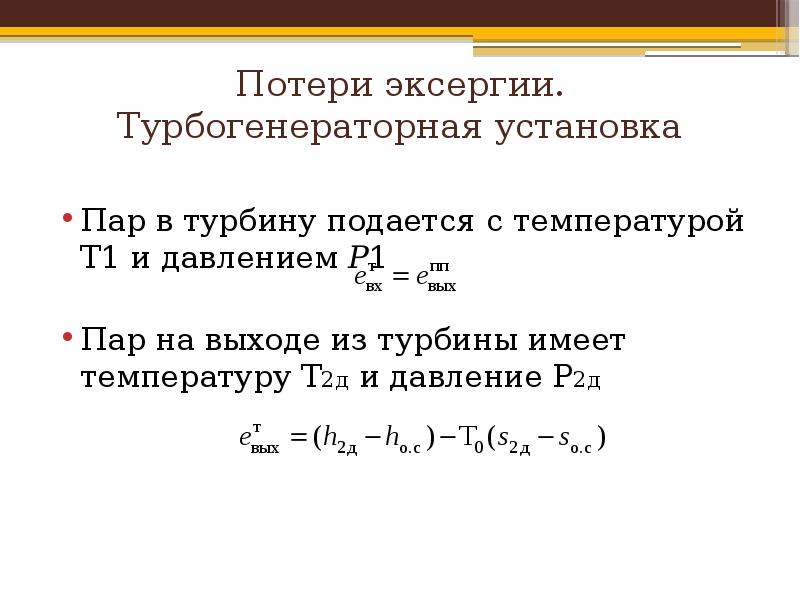

Потери эксергии. Турбогенераторная установка Пар в турбину подается с температурой Т1 и давлением P1 Пар на выходе из турбины имеет температуру T2д и давление P2д

Слайд 113

Описание слайда:

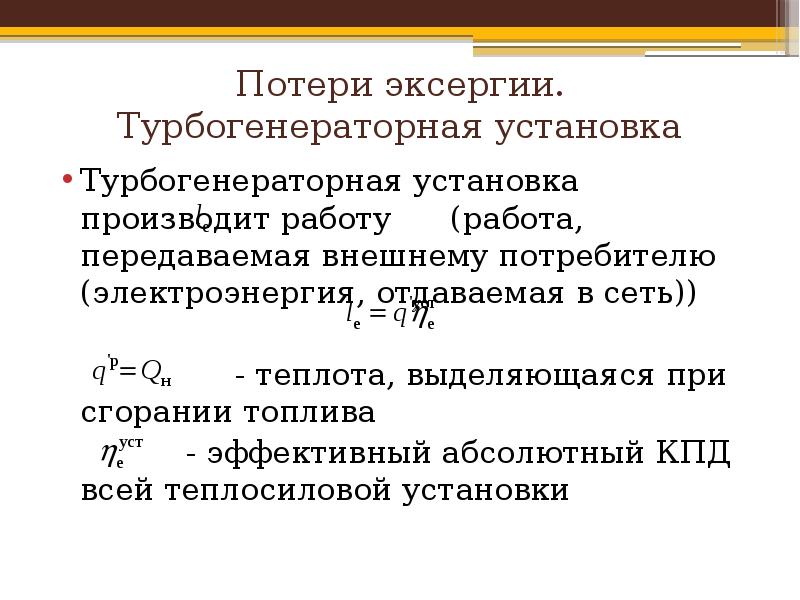

Потери эксергии. Турбогенераторная установка Турбогенераторная установка производит работу (работа, передаваемая внешнему потребителю (электроэнергия, отдаваемая в сеть)) - теплота, выделяющаяся при сгорании топлива - эффективный абсолютный КПД всей теплосиловой установки

Слайд 114

Описание слайда:

Потери эксергии. Турбогенераторная установка Потери эксергии в турбогенераторе Потери эксергии, обусловленные механическими потерями в турбине Потери эксергии, обусловленные механическими и электрическими потерями в генераторе

Слайд 115

Описание слайда:

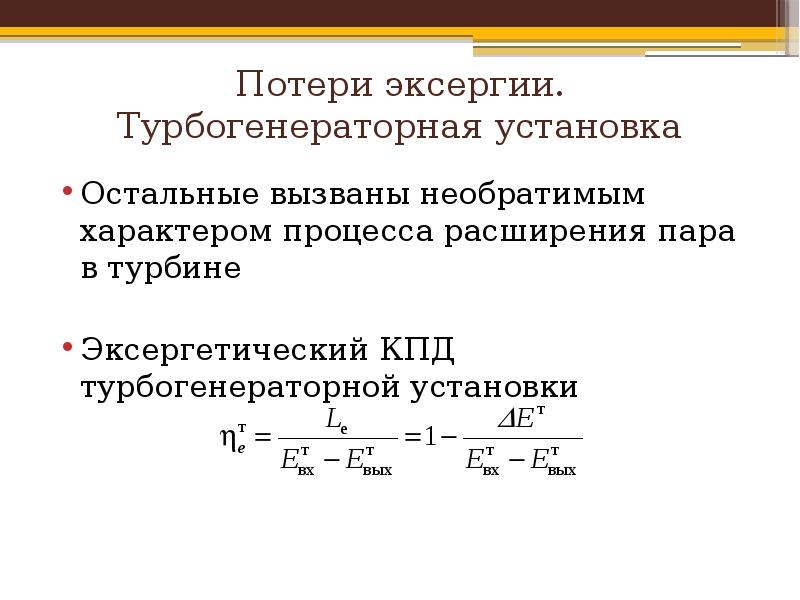

Потери эксергии. Турбогенераторная установка Остальные вызваны необратимым характером процесса расширения пара в турбине Эксергетический КПД турбогенераторной установки

Слайд 116

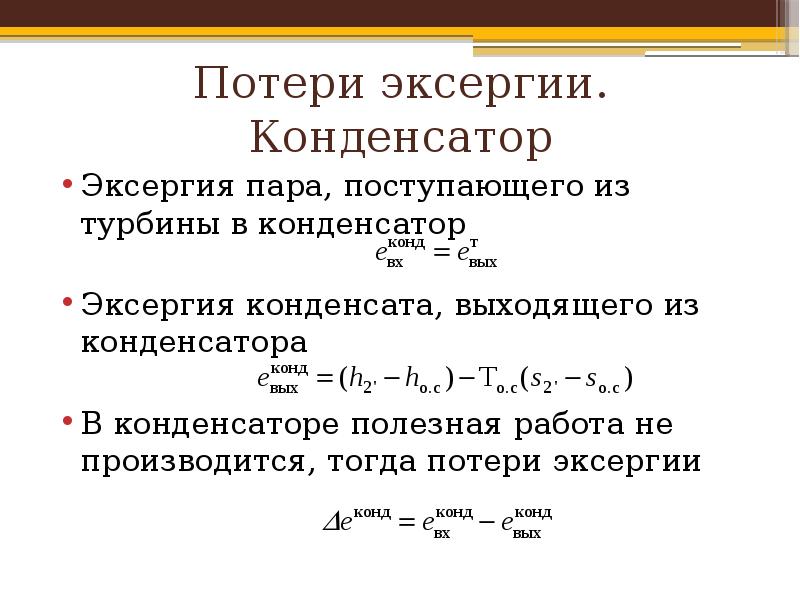

Описание слайда:

Потери эксергии. Конденсатор Эксергия пара, поступающего из турбины в конденсатор Эксергия конденсата, выходящего из конденсатора В конденсаторе полезная работа не производится, тогда потери эксергии
