Слайд 1

Описание слайда:

Термодинамика Основные понятия и определения. Теплота и работа как форма передачи энергии. Внутренняя энергия, энтальпия, энтропия, теплоемкость, смесь рабочих тел.

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

Техническая термодинамика Изучает закономерности взаимного превращения теплоты и работы, происходящие в макроскопических системах; Изучает свойства тел, участвующих в этих превращениях; Свойства процессов, протекающих в тепловом оборудовании;

Слайд 4

Описание слайда:

Рабочее тело Посредник, с помощью которого в тепловых машинах, установках получают работу, теплоту или холод. Рабочее тело может состоять из одного или нескольких веществ, быть гомогенным или гетерогенным. Рабочие тела в термодинамике – газы и пары.

Слайд 5

Описание слайда:

Термодинамическая система (ТДС) Совокупность рабочих тел, обменивающихся энергией и веществом между собой и окружающей средой, – ТДС. Окружающая среда – все, что не включено в систему, но может с ней взаимодействовать. ТДС отделяется от окружающей среды реальной или мысленной границей

Слайд 6

Описание слайда:

Классификация ТДС Изолированные – отсутствует обмен веществом и энергией с окружающей средой; Закрытые или замкнутые – отсутствует обмен веществом; Открытые – присутствует обмен веществом (поток пара или газа в турбинах); Термодинамически изолированные или адиабатная – отсутствует обмен теплотой.

Слайд 7

Описание слайда:

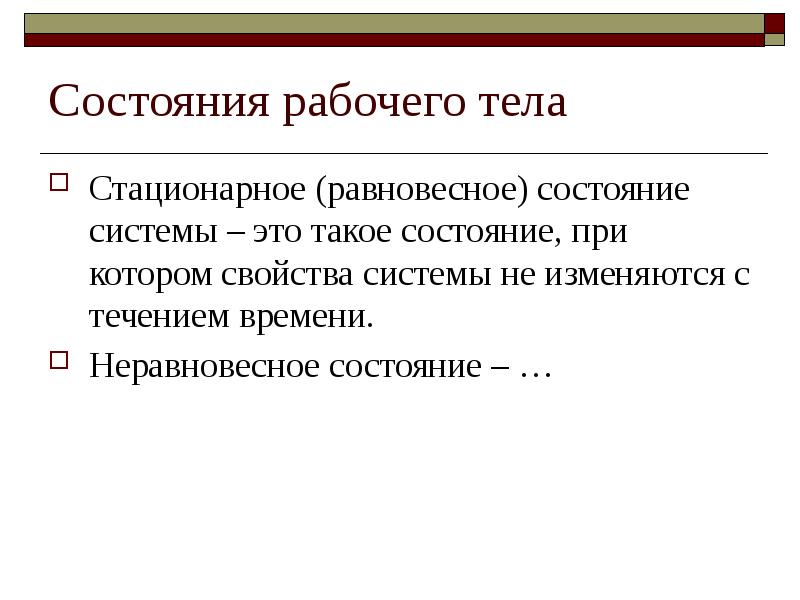

Состояния рабочего тела Стационарное (равновесное) состояние системы – это такое состояние, при котором свойства системы не изменяются с течением времени. Неравновесное состояние – …

Слайд 8

Описание слайда:

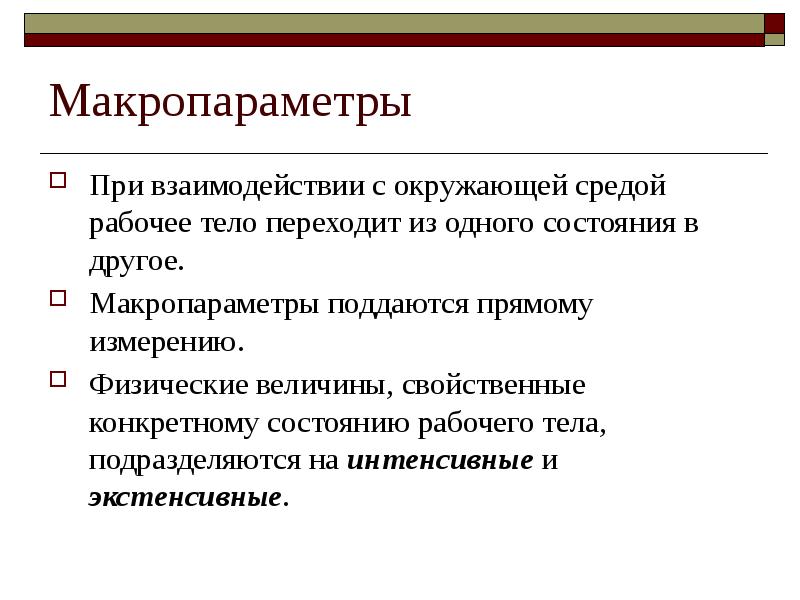

Макропараметры При взаимодействии с окружающей средой рабочее тело переходит из одного состояния в другое. Макропараметры поддаются прямому измерению. Физические величины, свойственные конкретному состоянию рабочего тела, подразделяются на интенсивные и экстенсивные.

Слайд 9

Описание слайда:

Интенсивные – не зависят от количества вещества в системе; Интенсивные – не зависят от количества вещества в системе; Экстенсивные – изменяются пропорционально величине системы; Удельные – отнесенные к единице количества вещества (относятся к интенсивным)

Слайд 10

Описание слайда:

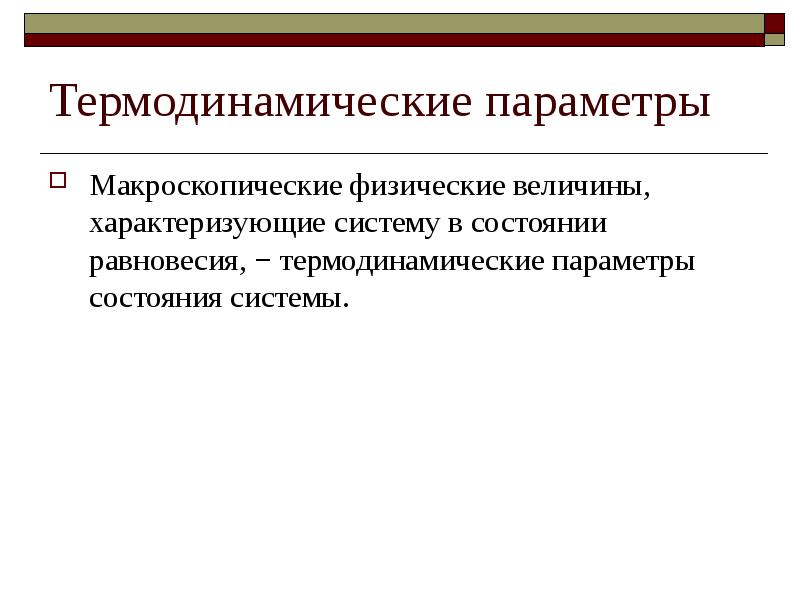

Термодинамические параметры Макроскопические физические величины, характеризующие систему в состоянии равновесия, − термодинамические параметры состояния системы.

Слайд 11

Описание слайда:

Основные параметры Абсолютное давление – , Па; Абсолютная температура – , K; Удельный объем – , м3/кг.

Слайд 12

Описание слайда:

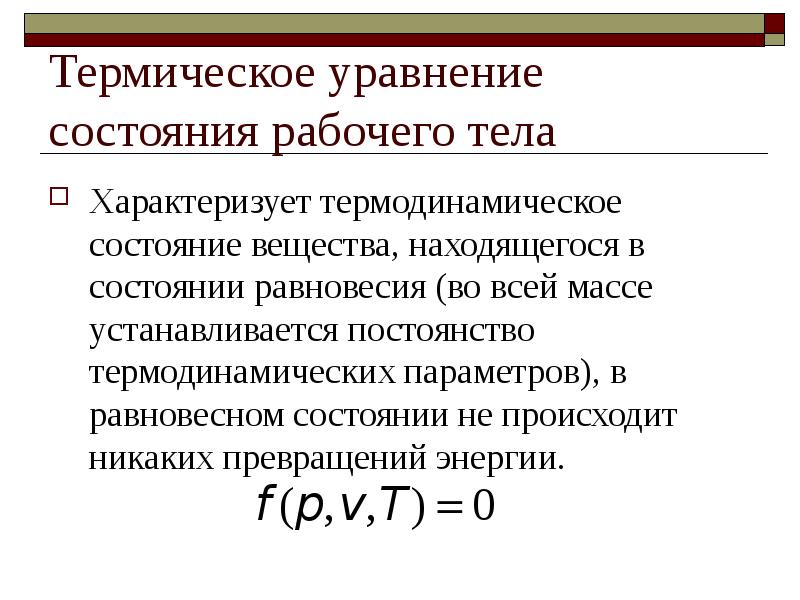

Термическое уравнение состояния рабочего тела Характеризует термодинамическое состояние вещества, находящегося в состоянии равновесия (во всей массе устанавливается постоянство термодинамических параметров), в равновесном состоянии не происходит никаких превращений энергии.

Слайд 13

Описание слайда:

Идеальный и реальный газ Идеальный газ – отсутствуют силы взаимодействия между молекулами; молекулы материальные точки, не имеющие объема. Реальный газ – нельзя пренебречь силами взаимодействия между молекулами и объемом молекул.

Слайд 14

Описание слайда:

Термическое уравнение состояния идеальных газов где – газовая постоянная, Дж/(кгК); – универсальна газовая постоянная. Для идеальной смеси газов, химически не взаимодействующих друг с другом,:

Слайд 15

Описание слайда:

Уравнение состояния реальных газов Межмолекулярные силы отталкивания позволяют молекулам сближаться до некоторого минимального расстояния. Свободный для движения молекул объем − , где – наименьший объем, до которого можно сжать газ. Длина свободного пробега молекул уменьшается и давление увеличивается:

Слайд 16

Описание слайда:

Уравнение состояния реальных газов Сила притяжения по направлению совпадает с внешним давлением и приводит к возникновению молекулярного (внутреннего) давления: Уравнение Ван-дер-Ваальса

Слайд 17

Описание слайда:

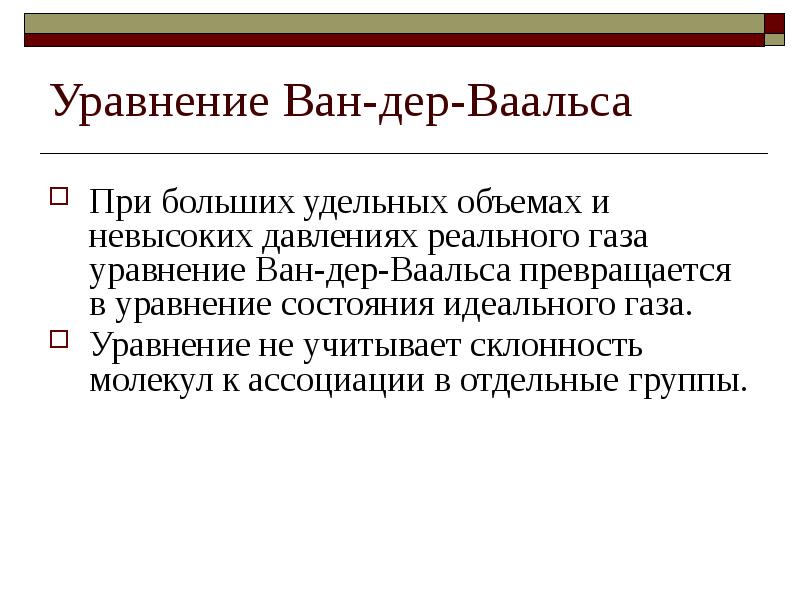

Уравнение Ван-дер-Ваальса При больших удельных объемах и невысоких давлениях реального газа уравнение Ван-дер-Ваальса превращается в уравнение состояния идеального газа. Уравнение не учитывает склонность молекул к ассоциации в отдельные группы.

Слайд 18

Описание слайда:

Законы идеальных газов Закон Дальтона – давление смеси газов равно сумме парциальных давлений компонентов смеси: Закон Амаго – объем смеси равен сумме парциальных объемов компонентов. Парциальный объем – объем, который занимал бы компонент, если бы он один находился при параметрах смеси ( ):

Слайд 19

Описание слайда:

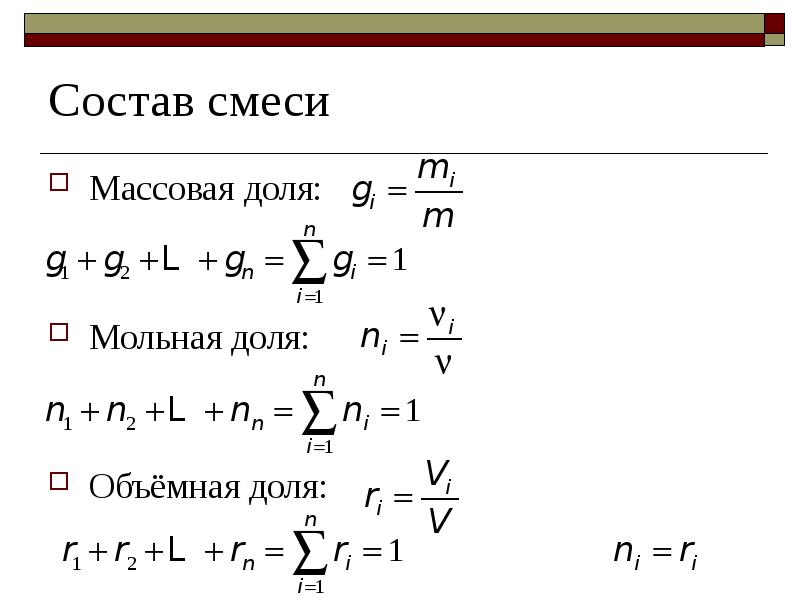

Состав смеси Массовая доля: Мольная доля: Объёмная доля:

Слайд 20

Описание слайда:

Соотношения для расчёта смесей идеальных газов

Слайд 21

Описание слайда:

Теплоёмкость Теплоёмкость C − количество теплоты, необходимой для изменения на 1 градус рабочего тела (вещества): Дж/К. Различают: Удельную теплоёмкость – , Дж/(кгК); Мольную теплоёмкость − , Дж/(мольК); Объемную теплоёмкость − , Дж/(м3К).

Слайд 22

Описание слайда:

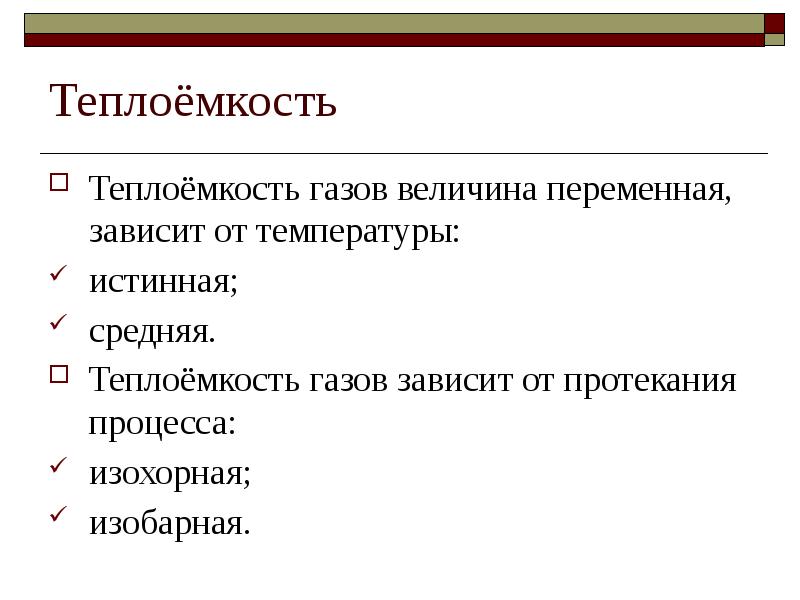

Теплоёмкость Теплоёмкость газов величина переменная, зависит от температуры: истинная; средняя. Теплоёмкость газов зависит от протекания процесса: изохорная; изобарная.

Слайд 23

Описание слайда:

Теплоёмкость изохорная

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

Слайд 28

Описание слайда:

Слайд 29

Описание слайда:

Слайд 30

Описание слайда:

Слайд 31

Описание слайда:

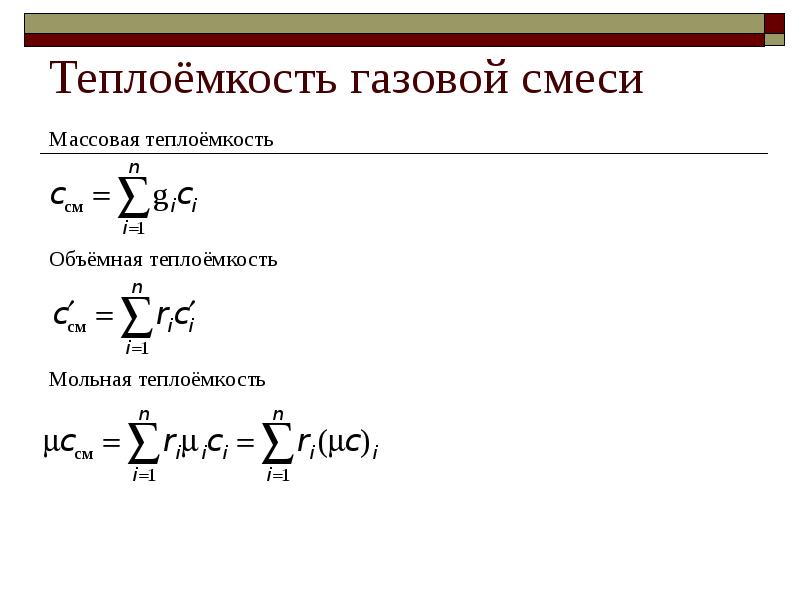

Теплоёмкость газовой смеси

Слайд 32

Описание слайда:

Теплота и работа Теплота и работа представляют две формы передачи энергии от одного тела к другому. Общее: Необходимо два тела; Пополняется запас энергии. Мерой энергии, передаваемой этими двумя формами передачи энергии от одного тела к другому, является количество теплоты и работы.

Слайд 33

Описание слайда:

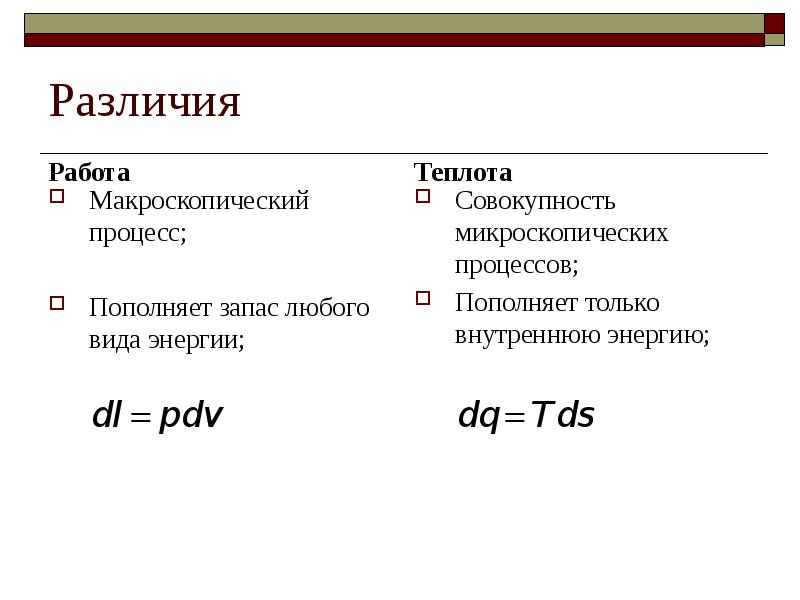

Различия Работа

Слайд 34

Описание слайда:

T-S диаграмма и имеют одинаковые знаки: при подводе теплоты энтропия возрастает и наоборот

Слайд 35

Описание слайда:

Эквивалентность теплоты и работы Эквивалентность теплоты и работы численно установлена Ю.Майером и У.Томсоном: 1 ккал=4,18 кДж

Слайд 36

Описание слайда:

Внутренняя энергия Совокупность всех видов энергии тела или системы в данном состоянии, не связанных с движением системы как единого целого или с наличием внешнего силового поля. Включает энергию теплового движения молекул и потенциальную энергию их взаимодействия.

Слайд 37

Описание слайда:

Внутренняя энергия Идеальные газы – энергия взаимодействия равна нулю, энергия их теплового движения зависит от температуры:

Слайд 38

Описание слайда:

Энтальпия Тепловая функция: Удельная энтальпия: При постоянном давлении изменение энтальпии равно количеству теплоты, подведенной к системе. Поэтому энтальпию называется теплосодержанием. Изменение энтальпии определяется только начальным и конечным состоянием газа и не зависит от характера процесса.
